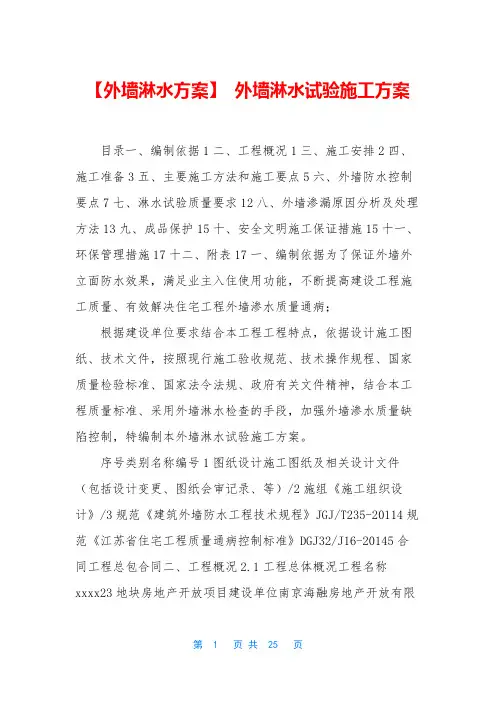

【外墙淋水方案】外墙淋水试验施工方案

【外墙淋水方案】外墙淋水试验施工方案目录一、编制依据1二、工程概况1三、施工安排2四、施工准备3五、主要施工方法和施工要点5六、外墙防水控制要点7七、淋水试验质量要求12八、外墙渗漏原因分析及处理方法13九、成品保护15十、安全文明施工保证措施15十一、环保管理措施17十二、附表17一、编制依据为了保证外墙外立面防水效果，满足业主入住使用功能，不断提高建设工程施工质量、有效解决住宅工程外墙渗水质量通病；根据建设单位要求结合本工程工程特点，依据设计施工图纸、技术文件，按照现行施工验收规范、技术操作规程、国家质量检验标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用外墙淋水检查的手段，加强外墙渗水质量缺陷控制，特编制本外墙淋水试验施工方案。

序号类别名称编号1图纸设计施工图纸及相关设计文件（包括设计变更、图纸会审记录、等）/2施组《施工组织设计》/3规范《建筑外墙防水工程技术规程》JGJ/T235-20114规范《江苏省住宅工程质量通病控制标准》DGJ32/J16-20145合同工程总包合同二、工程概况2.1工程总体概况工程名称NO2017G23地块房地产开放项目建设单位南京海融房地产开放有限公司施工单位江苏坤龙建设集团有限公司监理单位南京德阳监理工程咨询有限公司设计单位南京城镇建筑设计咨询有限公司工程地址位于南京市江宁区信诚大道以南，金德路以东。

安全目标市文明工地建筑面积88389.7㎡。

基础结构桩基础整体筏板、主体结构框架、剪力墙结构使用年限50年抗震等级二级NO.2017G23地块房地产开发项目1#~14#、地下车库、门卫、基层社区中心系由合南京海融房地产开发有限公司投资开发建设的住宅工程，位于南京市江宁区信诚大道以南，金德路以东。

NO.2017G23地块房地产开发项目含1#--14#楼十四栋小高层，及附属一处一层地下室（含人防）、一层门卫和四层社区中心。

主楼为剪力墙结构，地下室、社区中心、及门卫为框架结构。

总建筑面积：88389.7㎡。

2.2、建筑外立面设计概况涂料外墙做法1）外墙涂料一底两度；2）弹性底涂，外墙柔性耐水腻子两度30刮抹第二遍2厚聚合物水泥抗裂抹面砂浆（一层为厚），随即均匀压入标准型耐碱玻纤网布（此层为外层网布）4）、安装辅助机械固定的锚固件，锚栓圆盘（直径≥50）应紧压在内层网布之外5）、刮抹第一遍3厚聚合物水泥抗裂抹面砂浆（一层为4厚），随即均匀压入标准型耐碱玻纤网布（一层为加强型耐碱玻纤网布）6）、发泡水泥板保温层（厚度详节能专篇）7）、满粘法3厚专用粘结砂浆粘结层，并辅以机械锚固件固定（锚固件设置在内层耐碱玻纤网布之外）8）、涂刷专用界面砂浆9）20厚聚合物水泥防水砂浆找平层10）、基层墙体清理干净，表面≥10的凸起应铲平，不同材质墙面应按江苏省《住宅工程质量通病控制标准》要求处理三、施工安排3.1、外墙淋水的部位及淋水范围1、淋水部位：主体2、淋水范围：淋水部位的所有外墙，外墙淋水范围包括建筑外墙、铝合金门窗均应进行24小时淋水检验。

3.2、外墙淋水试验实施的时间外墙全面淋水试验在外墙施工完成后进行，每段外墙淋水试验不得少于4次。

第一次全面淋水试验目的：外墙粉刷前，墙体螺杆洞眼封闭后，全面检查，发现渗漏点并进行整改；第二次全面淋水试验目的：外墙粉刷完成后，全面检查，确保粉刷完成后外墙渗漏率接近零；第三次全面淋水实验目的：外墙保温全部完成后，全面检查，确保外墙施工后外墙渗漏点并进行整改；第四次全面淋水实验目的：外墙全部完成后，全面检查，确保外墙无漏点。

四次淋水试水期间安排多次整改后淋水，目的是检查返修的效果；淋水试验应在外架拆除之前完成，外架拆除之前完成门窗封闭，并完成四次淋水试验。

当外墙外墙饰面层为涂料，则尽量在第2遍面漆施工前淋水。

3.3施工组织为了施工管理，我项目经理部成立了以项目经理为组长；技术负责、生产经理为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组长：蒋杰（项目经理）——负责组织协调工作副组长：汤国林（技术负责）——技术总部署、方案编制张成亮（执行经理）——负责现场施工指挥、质量监督工作组员：李三宝、张小炎、周宗跃、何亮、耿政江（栋号长）——现场施工管理、组织协调、交底、现场施工技术指导、细部施工做法管理、施工质量检查管理黄志良（材料员）——材料的采购、配备铲玉超、孙伟、刘栋（施工员）——淋水试验资料的整理四、施工准备4.1、技术准备1、熟悉“外墙淋水试验”合同附件要求。

2、编制施工方案：针对工程特点及材料特性，编制具体的施工方案，并经监理(建设)单位批准。

3、技术交底：对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合。

4.2、材料计划1、Φ25PPR管、Φ25PPR管直通、Φ25PPR管弯接头、Φ25PPR 管三通、3mm钻头、胶水、异径接头、堵漏灵防水材料等材料；根据施工施工方案，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。

2、原材料的进场检验：原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。

3、原材料的技术性能，应符合国家现行规范要求。

4.3、施工机具计划根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。

具体施工机具配置情况见表式4.1：表式4.1施工机具配置情况一览表序号机具名称数量用途1铁抹子若干用于渗漏点整改2靠尺(2m)若干3密齿手锯若干4卷尺若干5打磨搓子若干6钢丝刷子若干7高压注浆机若干注：表中未详尽施工工具，由施工班组根据使用情况进行配置。

4.4、劳动力计划各分项工程施工人数配置情况见表式4.2：表式 4.2施工人员配置情况一览表分项工程名称施工人数（人）外墙淋水（水电工）20外墙渗水点（修补工）20门窗工程（塞缝）20门窗工程（防水）40杂工10架子工10五、主要施工方法和施工要点5.1、布管和淋水一般要求1、挂墙淋水线管采用Φ25PPR管，用3mm钻头在管上沿直线钻孔、孔距50-80mm，“喷嘴”对着墙体或窗体，在被检表面形成连续水幕。

2、淋水PPR管挂墙的总长度（包括主管所接多根PPR管）应根据水压而定，需保证PPR管每个小孔都有充足水量流出。

3、淋水适当采用施工消防用水，但钢管内壁已生锈产生“黄水”则不得使用。

4、挂墙淋水管应挂在建筑外墙顶部位置，供水主体可临时绑缚在阳台栏杆等位置并注意保护成品，挂线管时不应采用在墙上打钉等破坏墙体、成品的措施。

5、淋水检验开始前，淋水单位应将淋水范围内铝合金门窗全部关闭，因安装原因无法关闭的门窗由门窗施工单位负责封闭。

5.2、建筑布管淋水要求1、建筑各立面挂管间隔为每5层，若立面中间有横向凸出线条断开，则应根据线条位置分段布管。

2、分段淋水应自上而下逐步进行。

3、阳台处淋水管可断开。

5.3外墙淋水试验记录和问题处理5.3.1第一次全面淋水1、第一次全面淋水持续时间不得少于24小时，本次全面淋水必须进行，不能因下雨而中断或免除。

2、栋号长负责记录各时间段渗漏发生情况，并进行现场标识、拍照，严禁施工单位对渗漏点隐瞒不报或故意遮掩。

3、淋水检验记录时间段至少包括开始淋水后4小时、8小时、12小时三次，以后每4小时记录一次。

对于4小时内即渗漏的点应做特别关注，并认真记录，由技术部查找出原因并提出整改措施。

5.3.2整改后淋水1、整改后淋水持续时间不得小于12小时，不超过24小时。

2、淋水检查由渗漏责任单位负责布管、淋水等工作。

3、淋水检查不限次数，直到监理单位确定相应问题已经彻底解决为止。

5.3.3第二次全面淋水1、第二次全面淋水持续时间不得少于24小时，本次全面淋水必须进行，不能因下雨而中断或免除。

2、第二次全面淋水具体布管和淋水等工作，铝合金门窗、幕墙等专业分包单位予以配合；应合理安排淋水时间，以便进行检查记录。

3、栋号长负责记录各时间段渗漏发生情况，并进行现场标识、拍照，铝合金门窗安装单位配合进行，严禁施工单位对渗漏点隐瞒不报或故意遮掩。

4、淋水检验记录时间段至少包括开始淋水后4小时、8小时、12小时三次，以后每4小时记录一次。

对于4小时内即渗漏的点应做特别关注，并认真记录，由技术部查找出原因并提出整改措施。

5、汇集铝合金门窗、幕墙安装单位应及时分析渗漏发生的原因，落实责任单位。

对出现的渗漏问题由责任单位在规定时间内完成整改，对每个渗漏点的整改工作及时进行监督和跟踪检查，如实记录整改完成情况。

5.3.4整改后淋水1、整改后淋水持续时间不得小于12小时，不超过24小时。

2、淋水检查由渗漏责任单位负责布管、淋水等工作。

3、淋水检查不限次数，直到监理单位确定相应问题已经彻底解决为止。

5.3.5第三次全面淋水1、第三次全面淋水在外墙保温施工完成后，外墙涂料施工前开始，持续时间不得小于12小时，不超过24小时。

本次全面淋水也必须进行，不能因下雨而中断或免除。

2、此次淋水中发生的渗漏问题，由责任单位负责整改，淋水检查按上述标准执行。

3、若在第三次全面淋水后，按单位工程统计的户均渗漏率不大于0.1处/户，则该楼栋后续可不进行全面淋水检验。

各渗漏点整改完成后，责任单位应自行进行淋水检查，监理应督促落实。

5.3.6第四次全面淋水1、第四次全面淋水在外墙施工全面完成后开始，持续时间不得小于12小时，不超过24小时。

本次全面淋水也必须进行，不能因下雨而中断或免除。

2、此次淋水中发生的渗漏问题，由责任单位负责整改，淋水检查按上述标准执行。

3、若在第四次全面淋水后，按单位工程统计的户均渗漏率不大于0.1处/户，则该楼栋后续可不进行全面淋水检验。

各渗漏点整改完成后，责任单位应自行进行淋水检查，监理应督促落实。

5.3.7资料《外墙淋水试验情况记录表》（附件1）和《全面淋水后外墙淋水试验情况汇总表》由资料室负责统一收集整理。

六、住宅工程外墙防水质量控制要点6.1、基层（一）外墙砌体施工、验收应满足《砌体结构工程施工规范》、《住宅工程质量通病控制标准》、《砌体结构工程施工质量验收规范》要求。

在主体验收前，施工单位、监理单位应针对外墙（尤其需注明外墙的外侧面的施工质量检查情况）进行验收，填写验收记录。

外墙砌体工程的施工及验收，在防治外墙渗漏方面，应重点检查以下内容：（1）外墙采用空心砖砌筑时，应采取防雨水渗漏的措施，掉角严重的空心砖不得在外墙中使用。

（2）砌筑填充墙时，空心砖应上下错缝。

蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块应错缝搭砌，搭砌长度应满足规范要求。

（3）加强外墙墙体灰缝砂浆饱满度检查，尤其是竖缝施工质量的检查。
