NetApp E2600系列技术资料
NetApp E2800系列存储白皮书

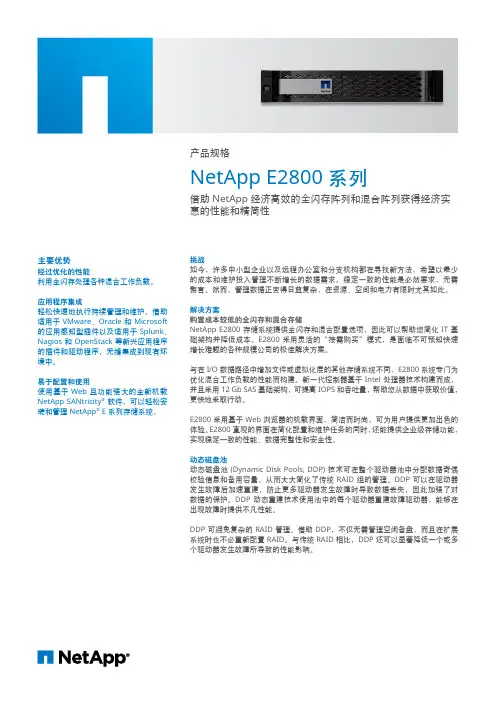

产品规格NetApp E2800 系列借助 NetApp 经济高效的全闪存阵列和混合阵列获得经济实惠的性能和精简性主要优势经过优化的性能利用全闪存处理各种混合工作负载。
应用程序集成轻松快速地执行持续管理和维护。
借助适用于 VMware、Oracle 和 Microsoft 的应用感知型插件以及适用于 Splunk、Nagios 和 OpenStack 等新兴应用程序的插件和驱动程序，无缝集成到现有环境中。
易于配置和使用使用基于 Web 且功能强大的全新机载NetApp SANtricity®软件，可以轻松安装和管理 NetApp® E 系列存储系统。
挑战如今，许多中小型企业以及远程办公室和分支机构都在寻找新方法，希望以最少的成本和维护投入管理不断增长的数据需求。
稳定一致的性能是必然要求，无需赘言。
然而，管理数据正变得日益复杂，在资源、空间和电力有限时尤其如此。
解决方案购置成本较低的全闪存和混合存储NetApp E2800 存储系统提供全闪存和混合配置选项，因此可以帮助您简化 IT 基础架构并降低成本。
E2800 采用灵活的“按需购买”模式，是面临不可预知快速增长难题的各种规模公司的极佳解决方案。
与在 I/O 数据路径中增加文件或虚拟化层的其他存储系统不同，E2800 系统专门为优化混合工作负载的性能而构建。
新一代控制器基于 Intel 处理器技术构建而成，并且采用 12 Gb SAS 基础架构，可提高 IOPS 和吞吐量，帮助您从数据中获取价值，更快地采取行动。
E2800 采用基于 Web 浏览器的机载界面，简洁而时尚，可为用户提供更加出色的体验。
E2800 直观的界面在简化配置和维护任务的同时，还能提供企业级存储功能，实现稳定一致的性能、数据完整性和安全性。
动态磁盘池动态磁盘池 (Dynamic Disk Pools, DDP) 技术可在整个驱动器池中分配数据奇偶校验信息和备用容量，从而大大简化了传统 RAID 组的管理。

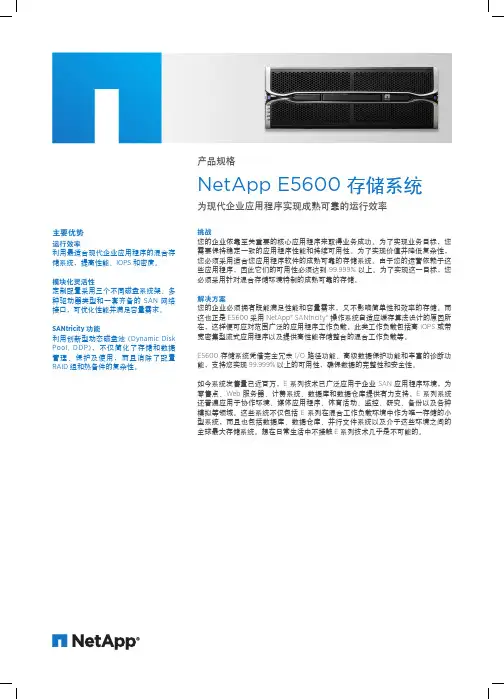

NetApp E5600存储系统技术白皮书
NetApp E5600 存储系统动态磁盘池DDP 的一项重要功能是，在添加或移除驱动器时，能够在池中所有驱动器之间动态重新平衡数据。
与传统 RAID 卷组采用固定数量驱动器的僵化配置不同，DDP 所采用的驱动器数量可以根据实际需要灵活地进行调整，从最少 11 个到 384 个（E5600 系统支持的最大驱动器数量）不等。
与传统 RAID 相比，DDP 可以更迅速地在剩余（或其他）驱动器之间动态地重新平衡。
这样可以将存在数据风险的时段从几天缩短为几分钟。
动态磁盘池可避免复杂的 RAID 管理。
有了 DDP，不仅无需管理空闲备盘，而且在扩展时也不必重新配置 RAID。
与传统RAID 相比，在一个或多个驱动器发生故障后，DDP 还可以显著减轻对性能的影响。
精简配置：将存储效率提高多达 33%精简配置可以在内部自动分配存储，从而避免过度配置存储。
此项功能仅配置使用的存储，同时还会向主机报告完整的分配情况。
其优势在于可以帮助您显著降低近期成本，推迟存储购置时间。
SANtricity 还可以减少初次购置的容量，提高利用率，从而降低总拥有成本。
通过精简配置，您可以：• 不用猜测应用程序所需的存储容量。
• 不再根据虚高的估计使用量来购置存储。
• 避免执行容易出错、造成空间不足的紧急活动。
• 将存储利用率提升高达 33%。
• 在创建卷时轻松地进行一次性一键管理。
• 实现自动增长，将使用量扩展到所分配的最大容量。
平衡性能E5600 存储系统延续了 NetApp E 系列一贯的均衡性能，可支持任何工作负载。
高性能文件系统和数据密集型带宽应用程序将因 E5600 能够实现持续的高读写吞吐量而受益。
数据库驱动型事务处理应用程序将得益于该系统的高 IOPS 和低延迟。
无论应用程序工作负载有多大，E5600 都能支持最高的运行效率。
SANtricity 同步和异步镜像功能：经验证的数据复制和灾难恢复保护借助 NetApp SANtricity 远程镜像功能，客户现在可通过经验证的高效灾难恢复方法，在站点发生中断时保持对业务关键型数据的持续访问。
NetApp E5600存储系统技术白皮书
NetApp E5600 存储系统动态磁盘池DDP 的一项重要功能是，在添加或移除驱动器时，能够在池中所有驱动器之间动态重新平衡数据。
与传统 RAID 卷组采用固定数量驱动器的僵化配置不同，DDP 所采用的驱动器数量可以根据实际需要灵活地进行调整，从最少 11 个到 384 个（E5600 系统支持的最大驱动器数量）不等。
与传统 RAID 相比，DDP 可以更迅速地在剩余（或其他）驱动器之间动态地重新平衡。
这样可以将存在数据风险的时段从几天缩短为几分钟。
动态磁盘池可避免复杂的 RAID 管理。
有了 DDP，不仅无需管理空闲备盘，而且在扩展时也不必重新配置 RAID。
与传统RAID 相比，在一个或多个驱动器发生故障后，DDP 还可以显著减轻对性能的影响。
精简配置：将存储效率提高多达 33%精简配置可以在内部自动分配存储，从而避免过度配置存储。
此项功能仅配置使用的存储，同时还会向主机报告完整的分配情况。
其优势在于可以帮助您显著降低近期成本，推迟存储购置时间。
SANtricity 还可以减少初次购置的容量，提高利用率，从而降低总拥有成本。
通过精简配置，您可以：• 不用猜测应用程序所需的存储容量。
• 不再根据虚高的估计使用量来购置存储。
• 避免执行容易出错、造成空间不足的紧急活动。
• 将存储利用率提升高达 33%。
• 在创建卷时轻松地进行一次性一键管理。
• 实现自动增长，将使用量扩展到所分配的最大容量。
平衡性能E5600 存储系统延续了 NetApp E 系列一贯的均衡性能，可支持任何工作负载。
高性能文件系统和数据密集型带宽应用程序将因 E5600 能够实现持续的高读写吞吐量而受益。
数据库驱动型事务处理应用程序将得益于该系统的高 IOPS 和低延迟。
无论应用程序工作负载有多大，E5600 都能支持最高的运行效率。
SANtricity 同步和异步镜像功能：经验证的数据复制和灾难恢复保护借助 NetApp SANtricity 远程镜像功能，客户现在可通过经验证的高效灾难恢复方法，在站点发生中断时保持对业务关键型数据的持续访问。
13080_NA_FAS2600_QRG_SEP16_zhCN

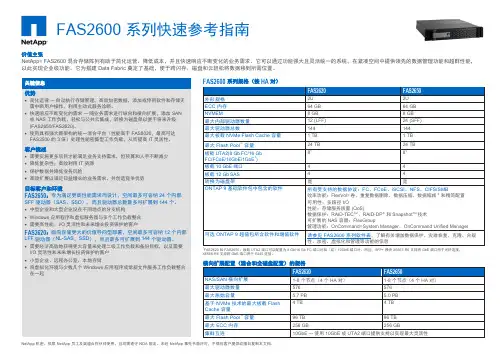

FAS2600 系列快速参考指南价值主张NetApp ® FAS2600 混合存储阵列有助于简化运营、降低成本，并且快速响应不断变化的业务需求。
它可以通过功能强大且灵活统一的系统，在紧凑空间中提供领先的数据管理功能和超群性能，以此实现企业级功能。
它为搭建 Data Fabric 奠定了基础，便于跨闪存、磁盘和云轻松将数据移到所需位置。
关键信息FAS2600 系列规格（按 HA 对）FAS2620FAS2650 外形规格 2U 2U ECC 内存 64 GB 64 GB NVMEM8 GB 8 GB 最大内部驱动器数量 12 (LFF) 24 (SFF) 最大驱动器总数144 144 最大板载 NVMe Flash Cache 容量 1 TB 1 TB 最大 Flash Pool ™ 容量 24 TB 24 TB 板载 UTA2(8 Gb FC/16 Gb FC/FCoE/10GbE/1GbE 1) 81 81板载 10 GbE 端口 4 4 板载 12 Gb SAS 4 4 转换为磁盘架是是ONTAP 9 基础软件包中包含的软件所有受支持的数据协议：FC 、FCoE 、iSCSI 、NFS 、CIFS/SMB效率功能：FlexVol ® 卷、重复数据删除、数据压缩、数据缩减3 和精简配置 可用性：多路径 I/O性能：存储服务质量 (QoS)数据保护：RAID-TEC ™、RAID-DP ® 和 Snapshot ™ 技术 可扩展的 NAS 容器：FlexGroup管理功能：OnCommand ® System Manager 、OnCommand Unified Manager 可选 ONTAP 9 超值包所含软件和增值软件请参见 FAS2600 系列软件表，了解有关增加数据保护、灾难恢复、克隆、合规性、加密、虚拟化和管理等功能的信息1FAS2620 和 FAS2650：板载 UTA2 端口可以配置为 8 Gb/16 Gb FC 端口对和（或）10GbE 端口对。
netapp培训资料-由浅入深
– 关闭所有Disk Shelf电源
关电次序(关闭一个机头)– 如果不希望cluster发生接管，执行“halt –f”,否则执行“halt”
– 关闭机头的电源
第15页，共79页。
第二节 设备的管理方法
1.Consle
2.Telnet
3.SSH
4.RSH
5.FilterView(WEB)
6.RLM
options rsh.enable on | off
//启用与关闭RSH服务
第18页，共79页。
*注 同时只可有一个session登录到command line模式
*注 所有options选项都存在/etc/registry里面,不要试图去读取下面文件。
*注 使用options trusted.host来编辑受信任主机。
在filter端打开与关闭telnet方式
options telnet.access host=<host | ipaddress> | all */telnet访问限制；
options telnet.enable on */打开telnet服务
第17页，共79页。
３.
SSH
管理方法
使用ssh client端进行访问ssh1 或者 ssh2
Hot Spares(热备盘）：是存储里面，RAID组以外的盘被定义为Spare盘，热备盘，
如果一块磁盘损坏，将由spare盘补上，并重建数据。
使用以下命令来确认磁盘是否损坏：
• sysconfig –r
• vol status –r
• aggr status -r
RAID Group
Parity disk
Rewriting bad parity block on volume
OceanStor 2600存储系统平台介绍
传统存储
HDD存储系统
SSD存储系统
OceanStor V3
HDD
SSD
为大容量低成本选择传统磁盘存储？还是 为高性能选择全固态存储？难以抉择！
HDD池 SSD池
集成传统存储和全固态存储双重优势，性能与容 量需求一套即可满足
最简单的管理平台
移动管理 数据恢复管理 第三方集成
端到端可视化管理 一套界面，所有管理 一分钟上手，三分钟熟练
两步完成容量扩展，15秒 五步完成基本配置，40秒
存储配置时间减少50%
目录
1
企业IT系统的趋势与挑战
2
面向云架构的融合存储系统
3
成功案例
为国家审计署“金审工程”保驾护航
客户痛点
把分布在全国各处的18个特派办的数据集中 进行异地灾备
助力湖南地税税务改革
客户痛点
30个复杂的业务系统并存，并需要进行异地保护
数据增长快，希望能满足未来五年业务增长需要
解决方案
采用同城容灾方案保障客户业务数据安全 华为高端存储具备7PB容量扩展能力，满足客户
长期规划 华为高端存储业界性能第一，轻松承载用户30个
业务系统
优化国家电网D5000智能调度系统
客户痛点
保障电网安全稳定、正常运行和对电力用户安全可 靠供电
保证SCADA系统数据的高效、安全和稳定
解决方案
华为企业统一存储以100,000 IOPS性能，很好的支 撑网调、省调数据库的应用需求
通过SSD加速的方式平滑增强性能，保护现有投资
OceanStor V3系列存储助力企业进入云时代
各业务司局的业务数据主要为结构化数据， 要求可靠性高，性能好
E系列培训教材-DDP
业务影响
99%暴露 改善
3TB…
典型重平衡改善以一个 24 磁盘的混合工作负载为基础。
4
工作原理
5
传统的 RAID 卷
磁盘驱动器被组成 RAID 组。 卷存在于 RAID 组内的驱动器上——性能由轴的数量决
定。 热备盘处于空闲状态，直到出现驱动器故障。 空闲容量处于“搁浅”状态。
更短的重建时间降低了出现多个级联磁盘故障的风险
– DDP 的动态重建过程
（所有驱动器都参与）导致
RAID
驱动器重建速度快 8 倍*
重建
– 任何遭遇 多驱动器故障的条带 在重建时都有享有优先。 DDP 防止在ຫໍສະໝຸດ 建过程中 出现不可恢复的介质错误。
时间
DDP 动态重建
DDP 在数据保护方面提供重大的改善，而且，更大的驱动 器池提供更多的保护。
12
DDP 配置指南
特性 每磁盘池最少磁盘数* 每磁盘池最多磁盘数 可添加至磁盘池的并行磁盘数量 每个系统的最多磁盘池数 最大的磁盘池卷容量 支持的磁盘
E5500
E2700
11
11
384
192
1到12个磁盘 1到12个磁盘
20
20
64 TB
64 TB
SAS & NL-SAS，SAS & NL-SAS，
E系列特性
动态磁盘池（RAID-DDP） 技术简介
1
动态磁盘池
带来性能和保护的新层次
稳定的性能
经过改善的 数据保护
强大的 多功能性
2
动态磁盘池概述
动态磁盘池（DDP ）技术在磁盘池中动态分配数据、空余 容量和奇偶校验信息。
通过智能算法定义需要使用的驱动器 被用于数据布局（7 项专利正在审批中）。
NetApp产品及解决方案简介
2880TB 3U or 6U 4 or 12
N/A
最大1TB
最大2TB
4
4
4
4
4
4
Data ONTAP 7 and 8®
13
FAS2200系列 帮助客户正确起步
FAS2220
注重数据管理价值导入 降低NetApp核心价值导入门坎 可扩展到180TB
FAS2240
注重满足性能/容量混合需求 可扩展到432TB
1,440 个驱动器 6 TB 闪存
180 TB
60 个 驱动器
统一存储架构
FAS/V6280
4,320 TB
1,440 个驱动器 8 TB 闪存
5
V-系列 开放式存储控制器 V6200 和 V3200 系列
V系列专为保护客户现有投资而创造
V3210
720TB
V3240
1,800TB
V3270
2,880TB
FAS3200系列技术指标
HA 配置
最大原始容量 控制器外形规格 PCIe I/O 扩展槽 闪存（Flash Cache） （每一对HA） 板载I/O: 4Gb FC 板载I/O: 6Gb SAS 操作系统版本
FAS3210 FAS3240 FAS3270
720TB 3U 4
1800TB 3U or 6U 4 or 12
16
NetApp® 核心价值 及构建IT基础架构
的方法论
NetApp对IT基础架构发展趋势的理解
FAS2240
FAS2220
1,800 TB
720 TB 600 个驱动器
240 个驱动器
1 TB
512 GB Flash Cache
