空气悬浮离心鼓风机 操作手册说明书

空气悬浮离心鼓风机 操作手册说明书

HIGH EFFICIENCYTURBO BLOWER MANUAL空气悬浮离心鼓风机操作手册前言本手册提供有公司离心鼓风机安装、操作和维护的信息。

然而,它并没有提供设备所有部件的详细描述或针对意外事故的对策在操作设备之前,请务必阅读这些说明。

按照说明操作,以避免维护、修理和操作上的危险。

如有异常或可疑操作,请与总部联系本手册属于公司包含机密信息。

未经公司的书面同意,本手册的任何部分不得复制或传送。

目录 (1)前言1.介绍 (4)1.1.一般 (4)1.2.保证 (4)1.3.责任范围 (4)1.4.适用范围 (4)1.5.产品规格 (4)1.6.产品配置 (5)1.6.1.永磁电机(永磁) (5)1.6.2.逆变器 (5)1.6.3.触摸液晶显示器 (5)1.6.4.操作传感装置 (6)1.6.5.密封 (6)1.6.6.备件 (6)2.安全 (6)3.存储 (8)3.1.90天内入库 (8)3.2.贮存时间超过90天 (8)4.安装 (9)4.1.产品确认 (9)4.2.安装位置选择 (9)4.3.运输 (10)4.4.管道 (11)4.4.3.排出管路 (11)4.4.3.1.离心鼓风机排出管路的配置 (11)4.4.4.吸入管路 (12)4.4.4.1.检查吸入过滤器是否与产品连接。

(12)4.5.主电源及接地 (13)4.6.连接控制线 (14)4.7.为试运行做准备 (14)5.操作 (15)5.1.本地操作 (16)5.1.1.触摸屏显示配置 (16)5.1.1.1.触摸屏主屏幕 (16)5.1.1.2.触摸屏设置 (17)5.1.1.4.控制参数设置画面 (20)5.1.1.5.触摸屏数据记录屏幕 (20)5.1.1.6.帮助屏幕 (21)5.1.2.设置操作的条件 (22)5.1.2.1.设置操作模式和控制模式 (22)5.1.3.设置SV (22)5.2.远程操作(Remote_SW) (22)5.2.1.信号的内容 (22)5.2.2.远程操作程序 (24)5.3.通信的操作(REMOTE_COM) (24)6.维护/修理 (25)6.1.一般注意事项 (25)6.2.循环检验项目 (25)6.3.零件检查及更换周期 (27)7.联系方式 (31)1.介绍1.1.一般公司公司保证交付的产品没有任何问题,并在从我方交付之日起12个月内进行缺陷担保。

空气悬浮高速离心鼓风机安全操作及保养规程

空气悬浮高速离心鼓风机安全操作及保养规程

空气悬浮高速离心鼓风机安全操作及保养规程空气悬浮高速离心鼓风机是一种重要的风机设备,应用于各种工业
领域,特别是在制造业中常被使用。

本文将介绍空气悬浮高速离心鼓
风机的安全操作和保养规程,以确保设备的正常运行和生产效率。

安全操作规程
在使用空气悬浮高速离心鼓风机之前,必须遵守以下安全操作规程:
1. 穿戴适当的工作服装和防护设备
应该穿戴紧身衣,并将衣襟系紧。

同时,应穿戴钢盔、带眼罩、防
护手套等防护设备,以避免灰尘和异物对人的伤害。

2. 注意通风和卫生
在使用设备时要保持良好的通风和卫生环境。

设备周围不应该有易
燃物或其他危险物品。

3. 安全接线
使用空气悬浮高速离心鼓风机必须知道正确的电线接法和电气参数。

在接线之前,应该切断电源、禁止触摸接线的金属部分,以免触电。

4. 先启动低速
在启动设备之前,应先启动低速,检查运转是否正常,并避免在启
动高速时因故障而造成危险。

离心鼓风机安全操作规程有哪些(6篇)

离心鼓风机安全操作规程有哪些(6篇)

离心鼓风机安全操作规程有哪些(6篇)(经典版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的经典范文,如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!离心鼓风机安全操作规程有哪些(6篇)离心鼓风机安全操作规程有哪些篇11.检查与准备:- 确保设备周围无杂物,清洁工作区域。

离心风机说明书(10.5)

离心风机说明书(10.5)

目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转(分别为D式、F式) (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围(一台) (6)7.订货需知(需提供下列资料) (7)8.备件订货说明 (7)表一:经常或定期检查项目 (9)表二:运行时每3—6个月检查的项目 (9)表三:风机的主要故障及排除方法 (11)表四:轴承振动允许值 (12)附图I (13)附图II (14)附图III (15)附图IV (16)附图V (17)附图VI (18)本技术文件受法律保护,未经本公司同意,不得使用、复制、扩散或以其它方式提供给第三方。

1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。

1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统,也适用于矿井及其它工业的强制通风。

1.2 送、一次、二次、密封风机输送的介质为常温空气,其最高温度不超过80℃;引、增压风机输送介质为烟气,其最高温度不超过250℃;排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。

1.3在引风机前须加装除尘装置,除尘效率不得低于99%,进入风机的烟气含尘量一般应小于200mg/m3。

2.风机的结构形式2.1 各系列离心风机由不同机号组成。

风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配,特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种,从电动机端看风机顺时针旋转为右旋,逆时针旋转为左旋。

2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。

2.4.1 常规风机叶轮为板式或机翼式叶片,采用Q345R钢板焊接而成。

K-Turbo鼓风机-tb50-0.8s使用说明书

K-Turbo鼓风机-tb50-0.8s使用说明书
喘振 (检出流量)
DUTY高
变频器进口温度警告
马达过热
压差传感器非正常
(过滤器被堵住)
出口压力过高
DC Link 低电压

DC link 过电压
动 Over Speed 发生

变频器异常
变频器过热
启动失败
报警发生条件 TB50-0.8S
压力传感器启动条件异常 温度传感器启动条件异常
DCL>700V 马达电流 > 100A 变频器检出异常 热感知开关运转
⑦ 按触摸式操作板上的白色(LOAD)按扭开始进入负荷运转。
3 南元-Kturbo’s Exclusive export agent for Asia region
⑧ 请记录显示界面上的参数。
♣ 在无负荷状态下应如下检查:
► 确认变频器冷却系统运转正常,散热风扇正常;
► 再确认鼓风机管路系统畅通;
► 察看有无错误代码显示,如有错误代码关机后应及时通知我公司;
► 鼓风机的出口温度有 70 度以上,注意不要烫伤;
► 确认有没有振动及异常噪音;
(4) 负荷运转
在无负荷状态下检完查后,即可进行负荷转换,按下白色控制按钮,进入负荷状 态, SOLENOID 阀慢慢关闭(正常情况需要 2 分钟左右的时间),SOLENOID 阀关闭 后进入负荷运转,定期记录运转参数(每天记录次数由业主自行决定)。
进口空气温度(℃) 出口空气温度(℃)
马达转数(RPM)
总消耗功率(kW)
1 南元-Kturbo’s Exclusive export agent for Asia region
♣ 鼓风机操作人员必读 ♣
一、 鼓风机开机之前应注意事项

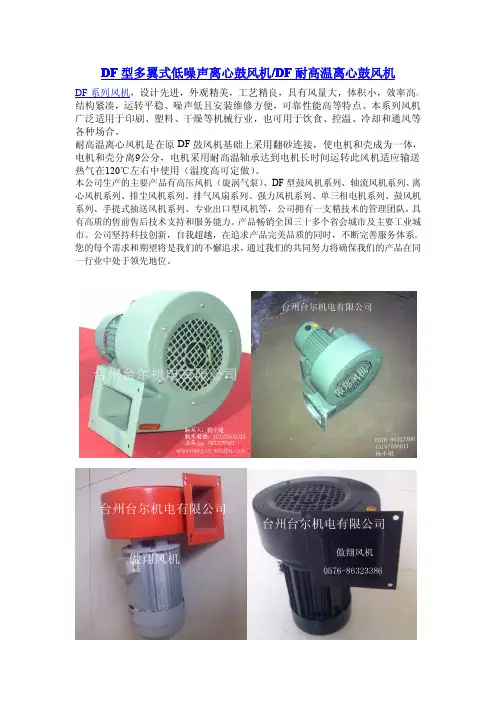

DF型多翼式低噪声离心鼓风机使用说明及参数

DF型多翼式低噪声离心鼓风机使用说明及参数

DF型多翼式低噪声离心鼓风机/DF耐高温离心鼓风机,设计先进,外观精美,工艺精良,具有风量大,体积小,效率高,结构紧凑,运转平稳、噪声低且安装维修方便,可靠性能高等特点。

本系列风机广泛适用于印刷、塑料、干燥等机械行业,也可用于饮食、控温、冷却和通风等各种场合。

耐高温离心风机是在原DF鼓风机基础上采用翻砂连接,使电机和壳成为一体,电机和壳分离9公分,电机采用耐高温轴承达到电机长时间运转此风机适应输送热气在120℃左右中使用(温度高可定做)。

本公司生产的主要产品有高压风机(旋涡气泵)、DF型鼓风机系列、轴流风机系列、离心风机系列、排尘风机系列、排气风扇系列、强力风机系列、单三相电机系列、鼓风机系列、手提式抽送风机系列、专业出口型风机等,公司拥有一支精技术的管理团队,具有高质的售前售后技术支持和服务能力。

产品畅销全国三十多个省会城市及主要工业城市。

公司坚持科技创新,自我超越,在追求产品完美品质的同时,不断完善服务体系。

您的每个需求和期望将是我们的不懈追求,通过我们的共同努力将确保我们的产品在同一行业中处于领先地位。

DF离心风机主要参数型号(NO.)功率(kw)流量(m3/h)全压(pa)噪声dB(A)转速(r/min)电压(v)DF-20.18406450722800380/220 DF-30.25504860752800380/220 DF-40.37660850762800380/220 DF-50.558501020762800380/220 DF-60.7512001210782800380/220 DF-7 1.116501260802800380DF-8 1.523001400822800380DF-9 2.228001650822800380DF-10330001700822800380风机方向图出风口安装尺寸安装尺寸Installation Dimension机号出风吹尺寸外型电机安装型号功率(KW)A1A2A3B1B2B3C1C2D1D2DF-10.09110805011095681953095091DF-20.12110956611095682113205091DF-30.181209566120104822183445091DF-40.251109559110957527535761114DF-50.37120935915013210228041061114DF-60.551201007212010077330397101125DF-70.7512010573150126104330446101125DF-8 1.10182156133204178155390500101125。

空气悬浮离心式鼓风机技术规范书

空气悬浮离心式鼓风机技术规范书

空气悬浮离心式鼓风机技术规范书一、鼓风机主要组成空气悬浮离心式鼓风机机组包括但不限于:叶轮及蜗壳、高速变频电机、变频器、空气悬浮轴承、电机冷却辅助系统、冷却系统、空气过滤系统、出柔性接头、进风消声器(如有)、出锥形渐扩管、出风消声器、止回阀、自动放空阀(安全阀)及消声器、机座及调平装置、就地控制柜、全套仪表及安全控制监测系统、隔音罩等,以及其它有效保证安全运行所需的附件。

鼓风机配套进风管道、出风管道、冷却管道、放空管道,及安装所需的地脚螺栓、紧固件等。

二、成套机组系统要求鼓风机设备按照工艺需求的参数进行型号匹配,明确选型方案,对采购产品性能参数进行响应。

1、多台鼓风机必须能够并联运行,在并联运行条件下,每台鼓风机应能满足不同流量的调节需要并使每台鼓风机出压力与喘振压力间的安全余度保持相同,任何单台鼓风机的起动和停车不会影响其他鼓风机的气量变化。

还应供货和安装监测气动喘振的防喘装置。

2、鼓风机的设计应考虑气流同步性,以便使新增的鼓风机能够与原有风机并联运行。

出压力应平稳,不得有压力脉冲现象。

3、整机运转时,在隔音罩外1m处噪音(ISO3744,包括电动机)低于85dB(A)。

4、鼓风机振动烈度在机座上)不应大于2.5mm/s。

5、鼓风机应适应24h连续运转而不产生不利影响。

6、鼓风机整套机器(含鼓风机本身、电动机及变频器)的总绝对效率(在设计工况点的风量、风压,按温度20G 1个大气压、湿度70%调节的条件下)应不低于75%。

7、放空阀为气动放空阀,应采用机箱内置形式。

采购人不接受任何不安全的放空设计,包括电动放空阀设计,不接受需要外接高压力压缩空气气源的设计。

8、鼓风机在任何工况点运行时,安全余度应相同。

9、鼓风机的喘振处理模式:鼓风机必须配套提供和安装监测风机喘振的装置。

应该可以提供以下三种喘振处理模式:边界调整模式、停机模式以及继续运行模式。

当机器设定为继续运行”模式时,所发生的喘振应该对机器不会造成任何不良影响,当机器设定为停机模式”且发生喘振时。

离心式风机安全操作规程范文

离心式风机安全操作规程范文

离心式风机安全操作规程范文一、前言离心式风机作为一种重要的通风设备,广泛应用于各种工业领域。

为了确保离心式风机的安全运行,保障操作人员的人身安全,制定本安全操作规程。

二、安全装置的检查1. 在使用离心式风机之前,必须对其安全装置进行检查。

包括但不限于风机壳体、风叶、轴承、电源等方面。

2. 必须确保风机壳体完整,无裂纹、断裂等损坏情况。

3. 风叶应该安装牢固,无松动现象。

如有变形或裂纹应及时更换。

4. 轴承必须保持正常润滑,轴承油位应处于正常范围内,如油位过高或过低应及时调整。

5. 风机电源必须安装正确可靠,线路必须牢固,无短路、接触不良等问题。

6. 安全装置包括但不限于温度传感器、过流保护器、断电保护器等,必须保持正常工作状态,如有故障应及时维修或更换。

三、操作前的准备1. 在操作离心式风机之前,必须穿戴好个人防护用品,包括安全帽、防护眼镜、防护手套等。

2. 必须确保风机周围没有杂物、障碍物,保持通道畅通。

3. 在操作离心式风机之前,应该检查电源线路是否连接正确,电源开关是否处于关闭状态。

4. 在操作离心式风机之前,必须确保操作人员经过专业培训,掌握正确的操作流程和知识。

四、操作过程中的安全措施1. 在操作离心式风机时,操作人员必须站在安全位置,离离心式风机一定距离,以免受伤。

2. 在操作离心式风机时,严禁将手、指头等物体伸入风机壳体内。

3. 在操作离心式风机时,必须注意周围环境,禁止在风机周围存放易燃、易爆物品。

4. 在操作离心式风机时,必须注意风机运行状态,如有异常应及时停机检查。

5. 在操作离心式风机时,禁止将金属物体接触风机壳体,以免产生静电引起火灾等安全事故。

6. 在操作离心式风机时,严禁超负荷运行,必须按照风机额定参数进行操作。

五、故障处理与维护1. 在发现离心式风机存在故障时,操作人员应及时停机并断电,然后进行故障处理。

2. 在进行故障处理时,必须按照操作手册或相关技术标准进行操作,严禁擅自拆卸离心式风机。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

使用说明书
鼓风机系5级、单吸入双支承结构。

定子为垂直剖分式,铸铁制造,由进气机壳、出气机壳、中间机壳组成,进气口、出气口均水平以便于安装及管路的铺设;中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。

中间机壳上装有迷宫环,以防止和减小气体泄漏。

主轴采用优质碳结构钢制成,并经热处理和精加工而成,其上装有叶轮、平衡盘,半联轴器等。

叶轮系铝合金铸件,除流道外全部加工而成。

经静平衡校验后,按顺序装于轴上,再进行动平衡校验,平衡等级为G2.5级,以防止设备在运转中出现有害的振动,损坏转子。

主轴两端装有滚动轴承(SKF6316),润滑脂为ZL-2锂基润滑脂。

本机由电动机通过弹性联轴器驱动,从电动机一端看,转子顺时针方向旋转。

鼓风机与电动机一起安装在机座上。

3 性能
风机出厂前均按标准进行空气动力试验,将试验数据输入微机后,绘出风压、风量、效率性能曲线。

风量:风量大致在85m3/min和145m3/min之间变化。

风量由大到小变化时,升压则由小到大变化,当风量在85m3/min以下时,鼓风机发生喘振,产生不正常的振动与冲击,在这种情况下工作是不允许的,因此在此范围内应加以控制,并应尽快地打开输出阀门来避免长期在此状态下运转。

鼓风机的最佳工作范围在105m3/min至135m3/min,此时可以取得较高的效率。

2 升压:升压值范围在89000pa至70200pa之间,与风量相对应升压85000pa至75000pa 之间取得较高的效率。

温度:使用气体温度为常温空气。

因为输入气体的的温度会给鼓风机的性能带来影响,吸入气体温度比设计条件高时得不到预定的输出压力,相反吸入温度下降时,因输出压力过大,轴功率也会增大。

压力:吸入压力比设计压力增大,轴功率也会增加。

吸入压力下降时,也得不到规定的输出压力。

4 安装
鼓风机的安装是一项十分重要的工作,施工过程中应充分注意。

4.1风机的安装是分层进行的,首先安装下层的机座,待机座调平后再安装机体和电机,以避免因机座的安装误差使机体产生变形。

4.2进出气管道在与机体连接时,会使机体产生微量变形,这常常是引起故障的原因,为此在安装时进出气管道要加适当支承以尽量减小对主机机体的影响。

最好装上伸缩接头,不使鼓风机受到管道的影响。

4.3 按以下顺序安装
4.3.1地脚螺栓放入基础座内,摆上机座,将地脚螺丝,螺母挂在座孔内。

4.3.2用水平仪校准安装基准面。

4.3.3在地脚螺栓处灌上灰浆,硬化后,再次进行水平调整,方法同上,要求纵向≤0.10/1000,
横向≤0.2/1000。

4.3.4紧固地脚螺栓(对称进行,用力均匀,防止变形)。

4.3.5将机体和电动机安装在机座上,然后进行半联轴器的找正、调整两半联轴器法兰面之间的距离、机组的调中,调整方法及允差值见“膜片联轴器安装使用说明书”
4.3.6在机座和基础之间二次填充灰浆。

5 运转
5.1准备起动:
5.1.1检查管道及消音器、过滤器的安装是否正确。

5.1.2检查轴承座内是否填充润滑脂,油脂是否适当。

5.1.3检查电源、接线是否安全、正确。

5.1.4手动盘车,检查各部是否有阻滞现象和撞击声。

5.1.5电动机点动试车,检查旋转方向是否正确。

同时注意鼓风机内部声音,如发现异常应立即停机检查。

警示!
设备安装调试后检查各加油部位,按说明书要求注油后再启动设备,若长时间不用,启动前必须检查油质。

5.2 启动
5.2.1将进、出口阀门关闭。

5.2.2检查电源电压是否正常,开关动作、配线是否正确。

5.2.3启动电动机。

5.2.4注意起动中的振动、声音等情况,如有异常应立即停车,检查原因并及时处理。

5.2.5启动完成,电机达到额定工作状态,并确认各部均无异常后,尽快打开出口阀门,逐渐打开进口阀门,打开进口阀门时注意电流表指示值应低于电机允许电流值。

5.3 启动后的检查
5.3.1达到正常转数时,检查轴承温度,有无油的泄漏。

5.3.2注意鼓风机的内部声音、振动有无异常时,应立即停止运转,
检查。

5.3.3检查电机负荷状况,是否有异常。

5.3.4检查各连接处有无气体泄漏。

5.4 运转中的检查
5.4.1风机控制室内必须有专人值班操作,按一定时间记录风压、风量、轴承温度、电力消耗等各项。

5.4.2必须每两小时巡检一次,运转中注意声响、振动情况,发现异常,立即停车检修。

发现故障,应及时解决,如不能解决,应与设备厂家联系,寻求解决办法。

5.4.3轴承部位的径向震速达到4mm/s以上时应立即停车检修。

5.5 停机
5.5.1停车时先按停止按钮,然后迅速关闭进出口阀门,若设置有旁通管路可先打开旁通管路,然后关闭进出口阀门,按下停止按钮。

停止运转过程中,应注意内、外有无异常声响,从关掉主开关到完全停止转动时的时间是否异常得短。

5.5.4停机后应经常盘车,使转子转过180°放置,以避免变形。

5.5.5长期停机时,要注意防止腐蚀和灰尘,特别是要把管道封好,以免异物进入机体内造成事故。

5.6 操作须知
5.6.1注意吸入口附近,不得有堆积物或其它脏物,以防止进入壳体内。

5.6.2对于各运转零件,如叶轮等,不得随意进行修改、加工,否则会引起重大事故。

5.6.3充分注意阀类的完好及操作。

6 设备的检查
6.1 日常检查
6.1.1记录电动机、各轴承的状态、风量、风压、声音、振动、转速、电力等变化情况。

6.1.2检查各连接部位气体泄露情况,连接螺栓的紧固情况及管道、附属设备的振动、声响。

6.2 定期检查,至少一年进行一次内部的检查、清扫。

6.2.1检查轴承是否损坏。

6.2.2检查叶轮有无损伤、腐蚀及灰尘等,迷宫间隙是否过大。

6.2.3定期检查油的状况,必要时进行更换或补充。

至少应在每十五天补充一次,如环境温度过高或油泄露等必须缩短加油时间。

7 润滑
7.1供油部位,各轴承处。

7.2轴承润滑剂为航空2#锂基润滑脂,供油量:空间的1/3-1/2。


量应定期检查,如发现油量过少应及时补充。

7.3供油时注意:
7.3.1在更换旧润滑脂时,应将其去除干净,新的也不宜过多,否则将引起轴承发热。

更换润滑脂时间为三个月。

7.3.2供油时应注意避免灰尘进入轴承座内。

8 操作须知
8.1注意吸入口是否安好滤网,不得使异物进入壳体内。

8.2对于各运转零件,如叶轮等不得进行随意的修理或加工。

否则将引起重大事故。

8.3充分注意阀类的操作。

8.4本风机后轴承座采用铸铁水冷装置,水冷接口为Rc1/2”,试车启动前一定要检验是否渗漏,保证水道畅通,然后进行风机试车。

试车成功,在正常运转前,将水冷的进出接口分别与用户提供的水冷接管相连接,连接水冷通道,打开水冷,使冷却水畅通无阻,水压不大于0.1MPa,然后才能启动风机,保证水冷效果。

☆☆☆鼓风机水冷系统的使用说明:
当后轴承温度≤95℃时,建议不使用水冷系统。

当后轴承温度>95℃时,建议使用水冷系统。

但注意水量的调节,使后轴承温度保持在60~70℃。

一定要注意:在开水冷系统之前,先停机,使轴承温度降至室温。

9 保养须知
9.1运转过程的保养见“5使用操作”中的第3、第4。

9.2停机时的保养。

长期停机时,应特别注意防腐、防湿(主要是电机)、防锈、防尘,即便如此,也要每年进行一次或两次的定期检查,检查不仅限于鼓风机主体,也应包括其它附属设备及各种仪表等。

转子:在振动之振幅明显增大时,需进行平衡调整。

外壳:清除内部的灰尘、污物。

各迷宫、密封内的间隙若超过最初尺寸的2~4倍时,则需更换。

轴承:在运转时,若发现有异常声音或异常阻滞时温升>88℃时,应予更换。

10障的原因及排除
①润滑系统
②转子轴通过部分
③外壳及转子。
