绝对实用 NAT + VLAN +ACL管理企业网络
如何设置网络防火墙的访问控制列表(ACL)？(六)
网络防火墙（Firewall）是保护计算机网络不受非法访问或恶意攻击的重要工具。
在设置网络防火墙时，访问控制列表（ACL）是一个关键的组成部分。
本文将讨论如何设置网络防火墙的ACL，以提高网络安全性。
一、了解ACLACL是网络防火墙中的一种策略，用于控制网络流量的通过和禁止。
它基于规则列表，用于过滤进出网络的数据包。
ACL可以根据源IP地址、目标IP地址、协议类型、端口号等多个参数进行过滤，从而实现对网络流量的精细控制。
二、设计ACL规则在设置ACL之前，需要明确网络安全策略和需求。
一般而言，ACL 规则应基于以下几个因素设计：1. 源IP地址：根据网络拓扑、用户身份等因素，确定能够访问网络的IP地址范围。
2. 目标IP地址：确定可访问的目标IP地址范围，如仅允许内部网络对外进行访问。
3. 协议类型：根据应用程序和网络服务需求，选择相应的协议类型，如TCP、UDP、ICMP等。
4. 端口号：根据网络服务需求，指定允许访问的端口号范围，如80（HTTP）、443（HTTPS）等。
5. 访问权限：根据安全需求，设置允许或禁止访问。
三、单向过滤与双向过滤ACL可分为单向过滤和双向过滤两种模式。
1. 单向过滤：在网络流量的某一方向上设置过滤规则，可用于控制外部对内部的访问或内部对外部的访问。
例如，可设置只允许内部网络对外部网络的访问，而禁止外部网络对内部网络的访问。
这种方式在保护内部服务器免受来自外部的未经授权访问时非常有用。
2. 双向过滤：在网络流量的两个方向上都设置过滤规则，可用于对所有数据包进行精确控制。
例如，可设置只允许特定的源IP地址和端口号访问特定的目标IP地址和端口号，同时禁止其他来源的访问。
这种方式下，网络管理员可以通过ACL规则来精确控制网络流量，提高网络安全性。
四、优化ACL规则在设置ACL规则时，需要注意优化ACL的性能和效率。
1. 规则顺序：将最频繁使用的规则放在前面，这样可以尽早匹配规则，减少规则数目。
ACL常用命令及工作原理
ACL常⽤命令及⼯作原理WhatACL 是⼀系列 IOS 命令，根据数据包报头中找到的信息来控制路由器应该转发还是应该丢弃数据包。
ACL 是思科 IOS 软件中最常⽤的功能之⼀。
在配置后，ACL 将执⾏以下任务：限制⽹络流量以提⾼⽹络性能。
例如，如果公司政策不允许在⽹络中传输视频流量，那么就应该配置和应⽤ ACL 以阻⽌视频流量。
这可以显著降低⽹络负载并提⾼⽹络性能。
提供流量控制。
ACL 可以限制路由更新的传输，从⽽确保更新都来⾃⼀个已知的来源。
提供基本的⽹络访问安全性。
ACL 可以允许⼀台主机访问部分⽹络，同时阻⽌其他主机访问同⼀区域。
例如，“⼈⼒资源”⽹络仅限授权⽤户进⾏访问。
根据流量类型过滤流量。
例如，ACL 可以允许邮件流量，但阻⽌所有 Telnet 流量。
屏蔽主机以允许或拒绝对⽹络服务的访问。
ACL 可以允许或拒绝⽤户访问特定⽂件类型，例如 FTP 或 HTTP。
默认情况下，路由器并未配置 ACL；因此，路由器不会默认过滤流量。
进⼊路由器的流量仅根据路由表内的信息进⾏路由。
但是，当 ACL 应⽤于接⼝时，路由器会在⽹络数据包通过接⼝时执⾏另⼀项评估所有⽹络数据包的任务，以确定是否可以转发数据包。
除了允许或拒绝流量外，ACL 还可⽤于选择需要以其他⽅式进⾏分析、转发或处理的流量类型。
例如，ACL 可⽤于对流量进⾏分类，以实现按优先级处理流量的功能。
此功能与⾳乐会或体育赛事中的 VIP 通⾏证类似。
VIP 通⾏证使选定的客⼈享有未向普通⼊场券持有⼈提供的特权，例如优先进⼊或能够进⼊专⽤区。
HowACL 定义了⼀组规则，⽤于对进⼊⼊站接⼝的数据包、通过路由器中继的数据包，以及从路由器出站接⼝输出的数据包施加额外的控制。
ACL 对路由器⾃⾝产⽣的数据包不起作⽤。
如图所⽰，ACL 可配置为应⽤于⼊站流量和出站流量。
⼊站 ACL - 传⼊数据包经过处理之后才会被路由到出站接⼝。
因为如果数据包被丢弃，就节省了执⾏路由查找的开销，所以⼊站 ACL ⾮常⾼效。
acl概念
acl概念
ACL（Access Control List，访问控制列表）是一种用于控制网络访问权限的技术。
它在计算机网络中扮演着重要的角色，用于定义和管理对资源的访问。
ACL 的主要目的是通过设置一系列规则来决定哪些用户或设备可以访问特定的资源或执行特定的操作。
这些规则可以基于各种条件进行定义，例如 IP 地址、MAC 地址、协议类型、端口号等。
ACL 可以应用于网络设备（如路由器、交换机）或操作系统（如服务器、防火墙）上，以实现对网络流量的精细控制。
ACL 的核心概念包括以下几个方面：
1. 规则：ACL 由一系列规则组成，每个规则定义了允许或拒绝的访问条件。
2. 匹配顺序：ACL 中的规则按照特定的顺序进行匹配，一旦匹配成功，就会执行相应的操作（允许或拒绝）。
3. 方向：ACL 可以针对进入或外出的网络流量进行控制。
4. 操作类型：根据匹配结果，ACL 可以执行允许或拒绝操作，以决定是否允许流量通过。
ACL 在网络安全中起着重要的作用，它可以帮助组织保护其网络资源，防止未经授权的访问、攻击和威胁。
通过合理配置 ACL，可以提高网络的安全性、降低风险，并实现对网络资源的精细化管理。
希望以上内容对你有所帮助！如果你对 ACL 有更多的疑问，请随时提问。
acl的用法
ACL（Access Control List）是一种用于控制网络设备通信权限的技术，可以根据IP地址、端口号等数据对数据包进行过滤，以达到限制或允许某个设备或用户访问网络的目的。
ACL可以应用于路由器和防火墙等网络设备上，对数据包进行过滤，以实现网络安全控制。
ACL的用法可以包括以下几个方面：
1.定义ACL规则：ACL规则是一组条件，用于匹配数据包的IP地址、端口号等信息。
可以根据源IP地址、目的IP地址、协议类型、端口号等
数据对数据包进行过滤。
例如，可以定义一个ACL规则，只允许某个特定IP地址访问某个特定端口号。
2.应用ACL规则：可以将ACL规则应用于路由器或防火墙等网络设备上，对数据包进行过滤。
例如，可以在路由器上应用ACL规则，只允许某
个特定IP地址访问某个特定端口号。
3.配置ACL规则的优先级：可以配置ACL规则的优先级，以确定在多个规则同时匹配时应该采取的行动。
例如，可以配置一个高优先级的规则，
只允许某个特定IP地址访问某个特定端口号；同时配置一个低优先级的规则，允许其他IP地址访问该端口号。
4.监控和维护ACL规则：需要定期监控和维护ACL规则，以确保其正确性和有效性。
例如，需要定期检查ACL规则是否被正确地应用到网络设
备上，以及是否出现了新的攻击行为等。
总之，ACL是一种重要的网络安全技术，可以有效地控制网络设备之间的通信权限，提高网络安全性和可靠性。
acl 规则
ACL规则什么是ACL规则？ACL（Access Control List）是访问控制列表的缩写，它是一种用于管理网络设备（如路由器、交换机、防火墙等）上的访问控制策略的技术。
ACL规则定义了允许或禁止通过网络设备的流量。
它基于一系列的条件和动作来控制网络流量的流入和流出。
ACL规则的作用ACL规则的作用是保护网络设备和网络资源的安全。
通过配置ACL规则，可以限制特定用户或特定IP地址的访问权限，防止未经授权的访问和攻击。
ACL规则可以用于控制网络流量的源和目的地，限制特定协议或端口的使用，实施流量过滤和防火墙策略。
ACL规则的分类ACL规则可以分为两种类型：标准ACL和扩展ACL。
标准ACL标准ACL是最简单的ACL类型，它只能基于源IP地址来过滤流量。
标准ACL适用于一些简单的网络策略，例如限制特定IP地址的访问权限。
标准ACL的规则是按照编号顺序执行的，当匹配到第一个规则时，后续的规则将不再生效。
扩展ACL扩展ACL比标准ACL更加灵活，它可以基于源IP地址、目的IP地址、协议类型、端口号等多个条件来过滤流量。
扩展ACL适用于更复杂的网络策略，可以实现更精细的流量控制和安全策略。
扩展ACL的规则也是按照编号顺序执行的，但当匹配到一条规则后，后续的规则仍然会继续执行。
ACL规则的配置与应用为了配置和应用ACL规则，我们需要了解一些基本的概念和步骤。
1. 确定ACL规则的目的在配置ACL规则之前，我们需要明确规定ACL的目的是什么。
是为了限制某些用户的访问权限，还是为了保护网络资源的安全？明确目的可以帮助我们更好地定义ACL规则。
2. 编写ACL规则根据ACL规则的目的，我们可以开始编写ACL规则。
ACL规则通常包括以下几个方面：•源IP地址：指定允许或禁止的源IP地址范围。
•目的IP地址：指定允许或禁止的目的IP地址范围。
•协议类型：指定允许或禁止的协议类型，如TCP、UDP、ICMP等。
•端口号：指定允许或禁止的端口号范围。

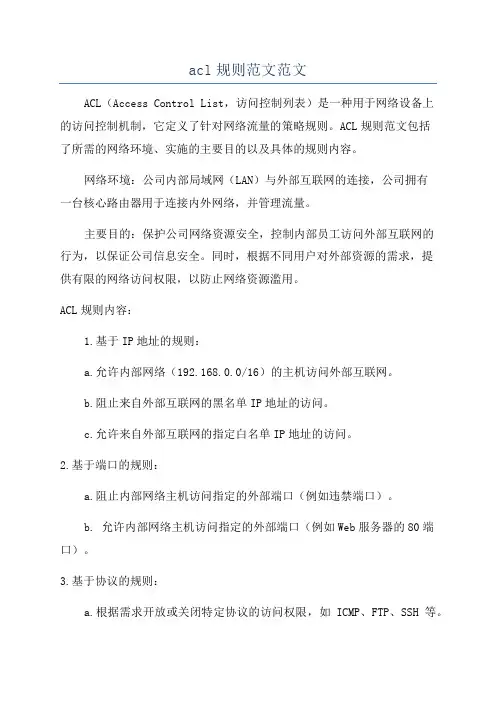

acl规则范文范文
acl规则范文范文ACL（Access Control List，访问控制列表）是一种用于网络设备上的访问控制机制，它定义了针对网络流量的策略规则。
ACL规则范文包括了所需的网络环境、实施的主要目的以及具体的规则内容。
网络环境：公司内部局域网（LAN）与外部互联网的连接，公司拥有一台核心路由器用于连接内外网络，并管理流量。
主要目的：保护公司网络资源安全，控制内部员工访问外部互联网的行为，以保证公司信息安全。
同时，根据不同用户对外部资源的需求，提供有限的网络访问权限，以防止网络资源滥用。
ACL规则内容：1.基于IP地址的规则：a.允许内部网络（192.168.0.0/16）的主机访问外部互联网。
b.阻止来自外部互联网的黑名单IP地址的访问。
c.允许来自外部互联网的指定白名单IP地址的访问。
2.基于端口的规则：a.阻止内部网络主机访问指定的外部端口（例如违禁端口）。
b. 允许内部网络主机访问指定的外部端口（例如Web服务器的80端口）。
3.基于协议的规则：a.根据需求开放或关闭特定协议的访问权限，如ICMP、FTP、SSH等。
b.拦截传输层协议中携带有恶意负载的流量，确保网络安全。
4.基于时间的规则：a.根据不同时间段，限制或允许一些用户或主机的访问。
b.针对特定活动时间段（如夜间）增加额外的安全措施。
5.DHCP规则：a.阻止外部DHCP服务器提供IP地址给公司内部主机。
b.只允许公司内部DHCP服务器提供IP地址给内部主机。
6.VPN规则：a.允许远程用户通过VPN接入公司内部网络。
b.限制外部VPN用户的访问权限，只允许访问特定资源。
7.NAT规则：a.配置网络地址转换规则，实现内部网络主机与外部互联网之间的通信。
8.审计规则：a.配置ACL规则，以便实时或定期审计网络流量，检测潜在的安全威胁。
以上仅为ACL规则范文的基本要点，具体规则根据实际需求进行调整。
在配置ACL规则时，应充分考虑网络安全，避免误判合法流量，确保网络资源和数据的保密性、完整性和可用性。
vlan的配置方法
vlan的配置方法VLAN（Virtual Local Area Network，虚拟局域网）是一种将一个物理网络划分成多个逻辑上的虚拟网络的技术，它可以提供更好的网络性能、安全性和管理灵活性。
在进行VLAN的配置时，需要按照一定的步骤进行操作，下面将详细介绍VLAN的配置方法。
1. 确定VLAN的划分方案在配置VLAN之前，需要先确定VLAN的划分方案。
可以根据不同的需求和网络拓扑结构，将网络划分为不同的VLAN，如按照部门、功能或地理位置等进行划分。
确定划分方案后，可以开始进行VLAN的配置。
2. 创建VLAN在交换机上创建VLAN是配置VLAN的第一步。
可以通过以下命令在交换机上创建VLAN：```Switch(config)# vlan vlan_id```其中，vlan_id为VLAN的标识符，可以根据实际需求进行设置。
创建VLAN后，可以通过以下命令查看已创建的VLAN列表：```Switch# show vlan```3. 配置接口创建VLAN后，需要将交换机的接口与相应的VLAN进行关联。
可以通过以下命令将接口划分到指定的VLAN：```Switch(config)# interface interface_idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan_id```其中，interface_id为接口的标识符，可以是物理接口、端口通道或VLAN接口。
vlan_id为要划分到的VLAN的标识符。
配置完成后，可以通过以下命令查看接口的VLAN配置情况：```Switch# show interfaces interface_id switchport```4. 配置Trunk接口如果需要在不同的交换机之间传输多个VLAN的数据，就需要配置Trunk接口。
简述ACL的作用及应用
简述ACL的作用及应用ACL全称为Access Control List（访问控制列表），是一种用于控制网络设备的访问权限的技术。
ACL常常用于路由器、防火墙和其他网络设备上，通过配置ACL可以对网络流量进行过滤和控制，从而实现对网络资源的保护和管理。
ACL的作用主要包括以下几个方面：1. 控制网络访问权限：ACL可以根据预先设置的规则对网络流量进行过滤，从而限制特定的用户或主机对网络资源的访问。
比如可以设置ACL规则禁止某些特定的IP地址访问内部网络，或者限制某些用户只能访问特定的网络服务。
2. 提高网络安全性：通过ACL可以控制网络中的数据流动，从而减少网络攻击和恶意行为带来的风险。
ACL可以在网络边界处对流量进行过滤，防止未经授权的用户或主机进入内部网络，同时也可以限制内部网络用户对外部网络资源的访问，避免泄露敏感信息。
3. 优化网络性能：ACL可以对网络流量进行控制和限制，从而避免网络拥堵和带宽浪费的问题。
通过ACL可以限制某些不必要的流量进入网络，或者优化网络流量的分发，从而提高网络的整体性能和稳定性。
4. 达成合规要求：部分行业（如金融、医疗等）需要严格遵守相关的合规要求，ACL可以帮助网络管理员实施相关的网络访问控制策略，保证网络安全和合规性。
在实际应用中，ACL主要用于网络设备的配置和管理，常见的应用场景包括：1. 防火墙配置：防火墙是网络安全的重要组成部分，ACL可以用于配置防火墙的访问控制策略，限制网络上的数据流动。
例如，可以通过ACL阻止恶意流量的进入，或者限制内部网络用户对外部网络资源的访问。
2. 路由器配置：路由器是网络中的重要设备，ACL可以用于配置路由器的访问控制策略，限制特定的IP地址或网络对路由器的访问权限。
这样可以提高网络的安全性和稳定性，避免未经授权的访问对网络造成影响。
3. 交换机配置：ACL也可以用于配置交换机的访问控制策略，限制网络中不同子网之间的访问权限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【背景描述】 该企业的具体环境如下： 1、企业具有2个办公地点，且相距较远，公司总共大约有200台主机。 2、A办公地点具有的部门较多，例如业务部、财务部、综合部等，为主要的办公场所，因此这部分的交换网络对可用性和可靠性要求较高 3、B办公地点只有较少办公人员，但是Internet的接入点在这里 4、公司只申请到了一个公网IP地址，供企业内网接入使用 5、公司内
部使用私网地址
【网络拓补】
【需求分析】 需求1：采取一定方式分隔广播域。 分析1：在交换机上划分VLAN可以实现对广播域的分隔。 划分业务部VLAN10、财务部VLAN20、综合部VLAN30，并分配接口 。
需求二：核心交换机采用高性能的三层交换机，且采用双核心互为备份的形势，接入层交换机分别通过2条上行链路连接到2台核心交换机，由三层交换机实现VLAN之间的路由 。
分析二 –交换机之间的链路配置为Trunk链路 –三层交换机上采用SVI方式（switch virtual interface）实现VLAN之间的路由 需求三：2台核心交换机之间也采用双链路连接，并提高核心交换机之间的链路带宽 分析三 –在2台三层交换机之间配置端口聚合，以提高带宽
需求四：接入交换机的access端口上实现对允许的连接数量为4个，以提高网络的安全性 分析四 –采用端口安全的方式实现
需求五：三层交换机配置路由接口，与RA、RB之间实现全网互通 分析五 –两台三层交换机上配置路由接口，连接A办公地点的路由器RA –RA和RB分别配置接口IP地址 –在三层交换机的路由接口和RA，以及RB的内网接口上启用RIP路由协议，实 现全网互通 需求六：RA和B办公地点的路由器RB之间通过广域网链路连接，并提供一定的安全性 分析六 –RA和RB的广域网接口上配置PPP（点到点）协议，并用PAP认证提高安全性
需求七：RB配置静态路由连接到Internet 分析七 –两台三层交换上配置缺省路由，指向RA –RA上配置缺省路由指向RB –RB上配置缺省路由指向连接到互联网的下一跳地址 需求八：在RB上用一个公网IP地址实现企业内网到互联网的访问 分析八 –用PAT（网络地址转换）方式，实现企业内网仅用一个公网IP地址到互联网的 访问 需求九：在RB上对内网到外网的访问进行一定控制，要求不允许财务部访问互联网，业务部只能访问WWW和FTP服务，而综合部只能访问WWW服务，其余访问不受控制 分析九 –通过ACL（访问控制列表）实现
【配置如下：】
【路由器R-B的配置】 初次进入路由器R-B时，我们进行如下的基本配置，配置主机名和各端口IP地址，配置信息如下.（两个路由器ping不通，记得设置时钟速率，千万别忘记了哦。） Router>enable Router# conf ter Router (config)# hostname R-B R-B (config)# interface fa0/0 R-B (config-if)# ip address 201.1.1.1 255.255.255.0 R-B (config-if)# no shutdown R-B (config-if)# exit R-B (config)# interface serial 3/0 R-B (config-if)# ip address 30.1.1.2 255.255.255.0 R-B (config-if)# clock rate 64000 R-B (config-if)#no shutdown 上面只是路由器R-B的基本配置，下面在R-B上启用动态路由协议Ripv2，同时配置一条连接到Internet的默认路由，并且配置pap验证，配置信息如下： R-B(config)#router rip R-B(config-router)# version 2 R-B(config-router)# no au R-B(config-router)# network 201.1.1.0 R-B(config-router)# network 30.0.0.0 R-B(config-router)# exit R-B(config)# ip route 0.0.0.0 0.0.0.0 fa0/0 （注释：默认路由） R-B(config)#username R-A password cisco //建立用户R-A，密码cisco R-B (config)#interface serial3/0 R-B(config-if)#encapsulation ppp //用PPP封装 R-B (config-if)#ppp authentication pap //PPP验证方式为pap R-B (config-if)#ppp pap sent-username R-B password cisco //发送用户名R-B ，密码cisco到R-A上验证 下面通过ACL（访问控制列表）配置来实现财务部不能访问访问互联网，业务部只能访问WWW和FTP服务，而综合部只能访问WWW服务，其余访问不受控制，配置信息如下： R-B>enable R-B#conf ter R-B(config)#access-list 100 deny ip 192.168.20.0 0.0.0.255 any R-B(config)#access-list 100 permit tcp 192.168.10.0 0.0.0.255 any eq www R-B(config)#access-list 100 permit tcp 192.168.10.0 0.0.0.255 any eq ftp R-B(config)#access-list 100 permit tcp 192.168.30.0 0.0.0.255 any eq www R-B(config)#interface serial 3/0 R-B(config-if)#ip access-group 100 in R-B(config-if)#exit R-B(config)# 上面通过访问控制列表实现了网络的安全，下面进行NAT转换的配置，由于申请的只有一个公网IP地址，所以就用基于端口转换的NAT，即所说的PAT，其配置如下： R-B>enable R-B#conf ter R-B(config)#access-list 10 permit any R-B(config)#ip nat inside source list 10 interface fa0/0 overload （将局域网内的所有IP地址转换成interface fa0/0上对应的202.1.1.1这个内部全局地址） R-B(config)#interface fa0/0 R-B(config-if)#ip nat outside R-B(config-if)#interface serial3/0 R-B(config-if)#ip nat inside R-B(config-if)#exit R-B(config)# 以上就是R-B的配置，R-B配置完成，下面进行R-A的配置 【路由器R-A的配置】
初次进入路由器R-A时，我们进行如下的基本配置，配置主机名和各端口IP地址，配置信息如下. 还是被忘了陪时钟速率，其实可以用命令查看那端是DCE和DTE的，为了保险起见，就都设置了吧！呵呵 Router>enable Router# conf ter Router (config)# hostname R-A R-A(config)# interface fa0/0 R-A (config-if)# ip address 10.1.1.1 255.255.255.0 R-A (config-if)# no shutdown R-A (config-if)# exit R-A(config)# interface fa0/1 R-A (config-if)# ip address 20.2.2.1 255.255.255.0 R-A (config-if)# no shutdown R-A (config-if)# exit R-A (config)# interface serial 3/0 R-A (config-if)# ip address 30.1.1.1 255.255.255.0 R-A(config-if)# clock rate 64000 R-A (config-if)#no shutdown 上面只是路由器R-A的基本配置，下面在R-A上启用动态路由协议Ripv2，同时配置ppp中的pap验证，还要一条默认路由，配置信息如下： R-A(config)#router rip R-A(config-router)# version 2 R-A(config-router)# no au R-A(config-router)# network 10.0.0.0 R-A(config-router)# network 20.0.0.0 R-A(config-router)# network 30.0.0.0 R-A(config-router)# exit R-A(config)# ip route 0.0.0.0 0.0.0.0 30.1.1.2 （配置一条到R-B默认路由） R-A(config)#username R-B password cisco //建立用户R-B，密码cisco R-A (config)#interface serial3/0
