墙材标准中烧结粉煤灰砖的术语及定义存在问题的探讨与建议

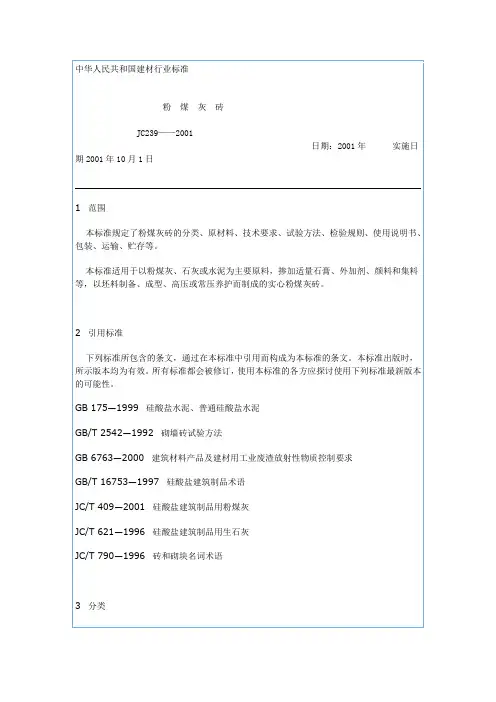

粉_煤_灰_砖(建材行业标准)
5.2 色差色差应不显著。
5.3 强度等级强度等级应符合表2的规定，优等品砖的强度等级应不低于MU15。
表2 粉煤灰砖强度指标5.4 抗冻性抗冻性应符合表3的规定。
表3 粉煤灰砖抗冻性5.5 干燥收缩干燥收缩值:优等品和一等品应不大于0.65mm/m；合格品应不大于0.75mm/m。
5.6 碳化性能碳化系数KC≥0.8。
6 试验方法本标准技术要求中规定的各项指标的试验按GB 2542的规定进行；其中色差的试验方法为：取36块粉煤灰砖，平放在地上，在自然光照下，距离样品1.5M处，无明显色差。
7 检验规则7.1 检验分类检验分出厂检验和型式检验。
7.1.1 出厂检验出厂检验的项目包括尺寸偏差和外观、色差、强度等级。
7.1.2 型式检验型式检验项目为本标准技术要求的全部项目。
当产品有下列情况之一时应进行型式检验：a 新厂生产试制定型鉴定时；b 正式生产后原材料、工艺等有较大改变时；c 正常生产时，每半年进行一次；d 产品停产三个月以上，恢复生产时；e 出厂检验结果与上次型式检验有较大差异时；f 国家质量监督机构提出进行型式检验时。
7.2 批量每10万块为一批，不足10万块按一批计。
7.3 抽样7.3.1 尺寸偏差和外观质量检验的样品用随机抽样法从每一检验批的产品抽取。
其他检验项目的样品用随机抽样法从尺寸偏差和外观质量检验合格的样品中抽取。
7.3.2 抽样数量按表4进行。
表4 抽样数量7.4 判定规则7.4.1 尺寸偏差和外观质量尺寸偏差和外观质量采用二次抽样方案。
首先抽取第一样本（n1=50），根据表1规定的质量指标，检查出其中不合格品数d1，按下列规则判定：d1≤5时，尺寸偏差和外观质量合格；d1≥9时，尺寸偏差和外观质量不合格；d1>5且d1<9时，需对条二样本（n2=50）进行检验，检查出不合格品数d2，按下列规定判定：（d1+d2）≤12时，尺寸偏差和外观质量合格；（d1+d2）≥13时，尺寸偏差和外观质量不合格。

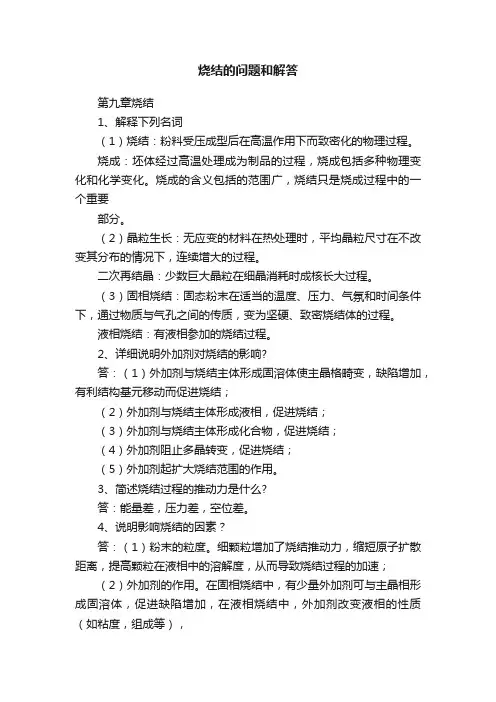

烧结的问题和解答
烧结的问题和解答第九章烧结1、解释下列名词（1）烧结：粉料受压成型后在高温作用下而致密化的物理过程。
烧成：坯体经过高温处理成为制品的过程，烧成包括多种物理变化和化学变化。
烧成的含义包括的范围广，烧结只是烧成过程中的一个重要部分。
（2）晶粒生长：无应变的材料在热处理时，平均晶粒尺寸在不改变其分布的情况下，连续增大的过程。
二次再结晶：少数巨大晶粒在细晶消耗时成核长大过程。
（3）固相烧结：固态粉末在适当的温度、压力、气氛和时间条件下，通过物质与气孔之间的传质，变为坚硬、致密烧结体的过程。
液相烧结：有液相参加的烧结过程。
2、详细说明外加剂对烧结的影响?答：（1）外加剂与烧结主体形成固溶体使主晶格畸变，缺陷增加，有利结构基元移动而促进烧结；（2）外加剂与烧结主体形成液相，促进烧结；（3）外加剂与烧结主体形成化合物，促进烧结；（4）外加剂阻止多晶转变，促进烧结；（5）外加剂起扩大烧结范围的作用。
3、简述烧结过程的推动力是什么?答：能量差，压力差，空位差。
4、说明影响烧结的因素？答：（1）粉末的粒度。
细颗粒增加了烧结推动力，缩短原子扩散距离，提高颗粒在液相中的溶解度，从而导致烧结过程的加速；（2）外加剂的作用。
在固相烧结中，有少量外加剂可与主晶相形成固溶体，促进缺陷增加，在液相烧结中，外加剂改变液相的性质（如粘度，组成等），促进烧结。
（3）烧结温度：晶体中晶格能越大，离子结合也越牢固，离子扩散也越困难，烧结温度越高。
（4）保温时间：高温段以体积扩散为主，以短时间为好，低温段为表面扩散为主，低温时间越长，不仅不引起致密化，反而会因表面扩散，改变了气孔的形状而给制品性能带来损害，要尽可能快地从低温升到高温，以创造体积扩散条件。
（5）气氛的影响：氧化，还原，中性。
（6）成形压力影响：一般说成型压力越大颗粒间接触越紧密，对烧结越有利。
5、在扩散传质的烧结过程中，使坯体致密的推动力是什么？哪些方法可促进烧结？说明原因。
不宜盲目发展粉煤灰“免烧砖”
不宜盲目发展粉煤灰“免烧砖”通常所说的粉煤灰“免烧砖”，是指以水泥为主要胶结料，经自然养护（免烧、免蒸）制成的粉煤灰砖。
根据国家标准《墙体材料术语》（GB/T18963-2003）之规定，粉煤灰“免烧砖”应称作“自（然）养（护）粉煤灰砖”。
下面仍以习惯，将“自养粉煤灰砖”简称“免烧砖”。
“免烧砖”在80年代兴起，曾风靡一时，由于产品本身的质量尤其是在建筑质量上存在的种种问题而销声匿迹。
随着墙体材料革新的深入发展和禁止实心粘土砖力度的加大，为“免烧砖”的“发展”带来了“契机”。
一些设备厂家甚至名牌大学和科研机构所属工厂，发布宣传“免烧砖”和“免烧砖机”的广告（从中央到地方的许多媒体）铺天盖地。
消费者在其“引导”下，2004～2005年两年间，全国就上马“免烧砖”生产线近万条，年总产量折标砖40亿～50亿块。
因此，中国砖瓦协会副会长李从典同志以及仲启偕分别以《“免烧砖”一哄而上令人担忧》和《误导消费者的“免烧砖”》为题发表文章（先后发表在《墙材革新与节能建筑》2006年第六期和《砖瓦世界》2006年第七期），以免消费者继续受到误导。
目前“免烧砖”经检测各项性能指标，可以达到行业标准JC239-2001的要求，为什么还不宜盲目发展？(1)“免烧砖”的强度粉煤灰砖的强度不仅取决于原料配合比、颗粒级配、原料制备和成型质量，而且与制品的硅酸盐石的矿物组成密切相关。
粉煤灰水化物中，以硅酸钙凝胶的强度为最高，其次是托勃莫来石，由于“免烧砖”的水化物以水化硅酸钙凝胶为主要相，加之钙矾石的微膨胀作用，可提高砖的密实度，进一步提高砖的强度。
因此，“免烧砖”只要严格按工艺要求进行生产，可生产出较高强度的粉煤灰砖，正如一些广告所宣传的那样。
(2)“免烧砖”的综合耐久性实践证明，大多数粉煤灰硅酸盐制品建筑物和结构的破坏不是由材料强度不足引起的，而是由材料的综合耐久性能不足引起的。
粉煤灰硅酸盐制品的综合耐久性能，最重要的包括：抗碳化、抗冻性能，亦应包括干燥收缩性能。
关于编制《烧结粉煤灰砖》国家标准促进粉煤灰综合利用的建议
奎
堑 ： 蜜羞 奎
》国 关 于 编 制 《 结 粉 煤 灰 砖 家 标 准 烧 的 促 进 粉 煤 灰 综 合 利 用 建 议
李 庆 繁 （ 顺 市墙 改 办 ， 宁 抚 顺 １３ ０ ） 抚 辽 １０ ６
【 摘要】 粉煤灰具有优异的成孔性能， 可实现烧结砖的高孔隙率， 即使 实心砖 （ 孔洞率小于２％） ５ 亦可具 有 高保 温性 能 ， 为促 进粉 煤 灰的 综合 利 用 ， 贯彻 落 实国家《 体材 料 革新 “ 一五 ” 划》 墙 十 规 对烧 结砖 应 具有
作 论 坛 上 的 专 题 报 告 ， 报 告 中 强 调 ： 现 有 烧 结 多 孑 砖 “ Ｌ 和 空 心 砖 标 准 虽 经 多 次 修 订 ，但 是 与 我 国 推 广 节 能 建
筑 的 要 求 相 比 ， 准 仍 然 偏 低 ， 国烧 结 空 心 砖 产 品 质 标 我 量 、 能 、 次 与 国外 相 比还 相 差 很 远 ， 保 温 性 能 、 性 档 如 孔
两 个标 准也 将烧 结 粉煤 灰 砖涵 盖其 中。 因 此 ， 若 使 砖 具 有 高 保 温 性 能 ，依 据 国 家 标 准 的
规 定 ， 能 生 产 高 孔 洞 率 的多 孔 砖 和 空心 砖 ， 于具 只 对 有较 高保 温 性 能 的 高掺 量 粉 煤灰 烧 结 砖 亦应 如 此 ， 因
１ 前 言 பைடு நூலகம்
专用 标准 的有关 问题进行 讨论 并提 出建议 。
２ 关 于 对 高 子 洞 率 和 高 保 温 性 能 关 系 的 误 解 Ｌ
笔 者 认 为 高 掺 量 粉 煤 灰 烧 结 砖 具 有 较 高 的 孔 隙率 ， 与 页岩 和 煤 矸 石 烧 结 砖 相 比具 有 独 特 性 能 — — 轻 质 、 高 强 、 温 、 热 等 。 而 ， 然 要 求 其 与 页 岩 和煤 矸 石 烧结 保 隔 然 依 砖 一 样 要 具 有 高 孔 洞 率 ，才 被 视 为具 有 高保 温 隔热 性 能 不 尽 合 理 。 因此 ， 《 于 烧结 多 孔 砖 孔 洞 率 有 关 问 题 的 在 关
关于编制《烧结粉煤灰砖》国家标准 促进粉煤灰综合利用的建议
如此 ， 冈为 国家 还 没有 颁布 具 有 高保 温性 能 的烧 结 砖 实心 砖 （Ｌ 率 小 于 ２ ％） 国家标 准 。 由此 ， 孑洞 ５ 的 笔
者 认 为 国家 《 体材 料 革新 “ 墙 十五 ” 划》 出的 “ 规 提 四
于具 有 较 高 保 温 性 能 的高 掺 量 粉 煤 灰烧 结 砖 亦 应
对于“ 标准仍然偏低 ” 的理解是 ： 的保温隔热性能 砖
满 足不 了建 筑节 能 的要求 ， 有待 提 高 。 由于 页岩 和 煤矸 石 烧结 砖具 有 比粘 土砖 更高 的密 实度 ， 体 积 其 密 度 可达 １０ ｋ ｍ，为了 实现 其 轻 质 高强 ， 有 较 ９０ ￣ ， 具 高 的保 温 隔热性 能 ， 只有提 高孔 洞 率 以及 具有 合 理
了要求 ， 以使 砖 具有 高保 温 性 能 。在 修订 后 的烧 结
砖 国家 标 准 《 结 多 孔 砖 》 Ｇ １５ － ２ ０ ） 《 烧 （ Ｂ ３４ ０ ０ 和 烧 结 空 心砖 和空 心砌 块》 Ｇ １５ ５ ２ ０ ）都 充分 体 （ Ｂ ３４ － ０ ３
标 准化 工作 论坛 上 的专 题报 告 ， 告 中强 调 ：现 有 报 “ 烧 结多 孔砖 和空 心 砖标 准虽 经 多次 修 订 ， 但是 与我 国推 广节 能 建筑 的 要求 相 比 ， 准 仍 然偏 低 。 国 标 我 烧 结 空 心砖 产 品 质 量 、 能 、 次 与 国外 相 比还 相 性 档 差很 远 ， 如保 温 性 能 、 结 构 、Ｌ 率 、Ｌ 孔 孑洞 孑 形尺 寸 、 吸
维普资讯
拳
科 技纵 横 ＬＧ Ｙ Ｏ
）ｌＮ ｌ ＥＨＯ ＣＩＣ ｌＩＣＮ
粉煤灰在混凝土墙材制品中应用及有关问题的探讨和建议(一)
胶 结 成 整 体 的 复 合 固体 材 料 的 总 称 。 ” 按 胶 凝 材 料 分 类 ， 水 泥 混 凝 土 、 酸 盐 混 凝 土 、 合 物 混 凝 土 等 多 有 硅 聚 种 ． 于 墙 体 材 料 生 产 的 混 凝 土 最 主 要 的 有 两 种 ， 水 用 即 泥 混 凝 土 和 硅 酸 盐 混 凝 土 。前 者 是 以 水 泥 为 胶 凝 材 料 的 混 凝 土 ； 而 后 者 按 国 家 标 准 《 体 材 料 术 语 》（ ／ 墙 ＧＢ Ｔ１ ９ ８ ２ ０ ） 出 的 定 义 ， 以 硅 质 材 料 和 钙 质 材 料 ８ ６－ ０ ３ 给 是 为 胶 凝 材 料 或 者 说 主 要 原 料 的 混 凝 土 。 上 述 两 种 混 凝 不 仅 是 胶 凝 材 料 的 不 同 。更 重 要 的 区 别 应 在 于 胶 凝 材
维普资讯
粉 螵 灰 在 混 凝 土 墙 材 制 品 中
应 用 及 有 芙 问 题 的 探 讨 和 建 议 Байду номын сангаас ） 一
李 庆 繁 （ 顺 市墙 改 办 ， 宁 抚 顺 １ ３ ０ ） 抚 辽 １ ０ ６
【 要 】粉 煤灰 在 水泥 混凝 土墙 材制 品 中应 用应 遵循 的 准 则 ，贯彻 执 行 国 家现 行标 准ＧＢ Ｔ１９ 、 摘 ／ ５ ６
型 空 心 砌 块 等 粉 煤 灰 硅 酸 盐 混 凝 土 墙 材 制 品 。 本 文 主 要 就 粉 煤 灰 在 水 泥 混 凝 土 墙 材 制 品 中 应 用 及 有 关 问 题
进行 讨论 。
结 垃 圾 尾 矿 砖 ” 当 硅 质 材 料 采 用 江 河 淤 泥 或 焚 烧 垃 ，
圾 ， 可 采 用 自然 养 护 实 现 免 蒸 免 烧 ， 泥 水 化 以 及 高 则 水
关于煤矸石、粉煤灰烧结砖
关于煤矸石、粉煤灰生产烧结砖我们把煤矸石、粉煤灰用来作为烧结砖的主要原料，实在不是因为它们是制砖的好东西，而是因为它们是数量最大的而且最没用的工业污染废弃物。
特别是“禁实”后，用它们做用粘土的替代品，有着环保节能、节土、节地等方面的综合积极意义。
但是都给我们的工艺生产技术，以及工装设备带来许多新的难题，尤其是高掺量制砖。
我们分别谈一下煤矸石和粉煤灰生产烧结砖的一些问题。
因为煤矸石与粉煤灰作为制砖原料性能上差别很大，有的方面甚至根本不一样。
所以它们的生产工艺及设备差别也很大。
先谈一下煤矸石做砖。
一、不是所有的煤矸石都可以直接用来制砖：1．从制砖原料的矿物成份来看：人类制造砖瓦的历史已经有几千年了。
但过去长久以来，无论是中国还是世界其他各国制砖的原料都是粘土，烧结后成为坚固的材料。
这是因粘土原料是以高岭石、伊利石（水云母）等粘土矿物为主，在高温焙烧后生成新的莫来石晶（3Al2O3•2SO2）。
而莫来石是一种硬质的、抗化学侵蚀的物相，其细长的晶体结构使制品的强度增高，是使烧结砖瓦制品最终获得较高机械强度的主要原因。
焙烧过程从950℃开始产生。
到1300℃可最终完成其晶体稳定成份。
同时粘土中含有长石和细粉状的石英。
粘土原料在塑性状态下，长石和石英起着成型后的产品中控制收缩和变形的填充料的作用。
在焙烧阶段，长石则是一种助熔剂，易玻化，补偿了耐火粘矿物和惰性石英不易溶融的不足。
而石英除了惰性填充料外，它还起着提供干燥和焙烧过程中坯体强度的作用。
根据这个道理，能够用来烧结的原料应该是具有的粘土特点，即含有高岭石、伊利石（水云母）等粘土矿物及长石、石英非粘土矿物这几种基本矿物的物质。
一般粘土矿物总量应占到50%左右。
那么，除粘土之外，自然界还具有和粘土矿物成份类似的物料，那就是页岩。
页岩在远古时代曾就是粘土，是疏松的粘土经过自然界长期的成岩作用而形成的，具有薄片状或薄页状原理构造的粘土岩，它的主要矿物成分有高岭石、伊利石、胶岭石、拜来石、并常含有石英、长石、云母等碎屑混入物。
粉煤灰在烧结砖中应用的思考及建议
粉煤灰在烧结砖中应用的思考及建议粉煤灰是一种常见的工业废弃物，由于其具有良好的活性和硅铝酸盐含量高等特点，在建筑材料中有着广泛的应用。
烧结砖是建筑中常用的一种材料，其使用范围广泛，但也存在一些问题。
本文将探讨粉煤灰在烧结砖中应用的思考及建议。
一、烧结砖的特点及存在的问题烧结砖是一种传统的建筑材料，具有高强度、耐磨、耐压等特点，但同时也存在一些问题。
例如，烧结砖的生产过程能耗高，排放大量的二氧化碳和其他污染物，给环境带来一定压力。
此外，烧结砖的使用寿命有限，易受到气候变化等因素的影响，造成浪费和资源消耗。
二、粉煤灰在烧结砖中的应用粉煤灰是一种工业废弃物，但由于其硅铝酸盐含量高、活性好等特点，被广泛应用于建筑材料中。
在烧结砖中，粉煤灰可以作为矿物掺合料使用，掺入适量的粉煤灰可以改善烧结砖的性能。
改善烧结砖的物理性能掺入适量的粉煤灰可以改善烧结砖的物理性能，例如提高砖体的密度、降低砖体的吸水率等。
此外，粉煤灰的细粉末可以填充砖体内部的微小孔隙，提高砖体的强度和稳定性。
降低生产成本掺入适量的粉煤灰可以降低烧结砖的生产成本，提高砖的经济效益。
烧结砖的生产成本主要来自于原材料和能源的消耗，使用粉煤灰可以降低原材料的消耗，并减少生产过程中的二氧化碳排放量。
环境保护粉煤灰作为一种工业废弃物，其应用能够减少工业废弃物的排放，保护环境。
此外，粉煤灰中含有较高的二氧化硅和铝氧化物等成分，可以代替部分水泥掺合，降低水泥的使用量，减少水泥生产对环境的影响。
三、建议在粉煤灰应用于烧结砖的过程中，需要注意以下几点：粉煤灰的选择应根据实际情况选择适合的粉煤灰品种，掌握其性质和含量，保证其质量稳定。
此外，粉煤灰的使用量应控制在一定范围内，过多使用会影响烧结砖的性能。
烧结工艺的调整由于粉煤灰的掺入会影响烧结砖的物理性能和烧结工艺，因此需要针对不同粉煤灰品种和掺入量，调整烧结工艺，保证烧结砖的质量和稳定性。
市场需求的考虑在应用粉煤灰的同时，还应充分考虑市场需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
义， 由于有很多人对 国家标准《 墙体材料术语 》 尚不
够 了解 ， 故在 此摘 录如 下 ： １１１ 烧结普 通砖 ．．
（） １ 烧结 粘 土 （ 通 ） 以粘 土 为主要 原料 ， 普 砖 经
成型、 干燥 和焙烧 而成 的普通 砖 ： （） 结 页 岩 （ 通 ） ２烧 普 砖 通砖； 以泥 质 页 岩 或 炭质 页 岩 为 主要 原料 ， 经粉 碎 、 型 、 成 干燥 和焙 烧而 成 的普
即“ 焙烧 而制 成 的砖 ， 经 常结合 主 要原 材 料命 名 ， 如 烧结 粘 土砖 、 结 粉煤 灰 砖 、 结 页 岩砖 、 烧 烧 烧结 煤 矸 石砖 ” 所不 同的仅 仅是 前 者 比后 者增 加 了“ 结煤 ， 烧 矸石 砖” 内容 。另 外 ， 《 的 在 墙体 材料术 语 》 中进一 步
（． 顺市墙 改 办 辽 宁 抚 顺 １ ３ ０ ； ． １ 抚 １ ０ ６ ２吉林 市墙体 材料 总厂 吉林 吉林 １２ ０ ； ３０ ２
．
３江苏大 阳工程 建设监 理有 限公 司 ， ． 江苏 南京 ２ ０ ０ ） １０ ７
摘 要： 文 就 定 义烧 结粉 煤 灰 砖 和 粘 土 砖 存 在 的不 和 谐 现 象 以及 与 “ 实” 作 有 关 的 问题 进 行 了探 讨 ， 就 促 进 粉 本 禁 工 并
维普资讯
科技纵
攀
黼赫 。
． ． Ｉ 赣 ＳＩ Ｓ ＩＣ ＮＬＧ 獬 蒜鞲 ＳＣ Ｃ… ＥＲ ＯＯ ００ Ｍ
墙材 标准 中烧结粉煤灰砖 的术语 及定义存在 问题的探讨与建议
李庆繁 李 建 国 ， 国新 。，则 前者 变得 小 于后 者 ，
而 且难 以确 定 在 配料 以后 的 各个 工 艺 环 节 和成 型
（ ） 结煤 矸 石 （ ３烧 普通 ） 以煤 矸石 为 主要 原 砖
料， 经选料 、 粉碎 、 型 、 成 干燥和 焙烧而 成 的普 通砖 ；
砖 、 结 页岩 砖 （ 在 此 文 讨论 之 列 ） 烧 结 煤 矸 石 烧 不 、 砖 和烧 结粉煤 灰砖之 分 。显 然烧 结煤 矸石 和粉煤 灰 砖 ， 其术 语 不再 属烧 结粘 土砖 ， 按 而是 烧结 废 渣砖 ， 亦可 称作 非粘 土制 品 ， 不再 属 粘土 制 品范 畴 。然 而
煤灰 在 烧 结 制 品 中 的应 用 ， 以利 于建 设 资 源 节 约 型社 会 提 出 了建议 。
关 键 词 ： 材 标 准 ； 煤 灰 ； 渣 ； 土 ；实心 砖 ；禁 实 墙 粉 废 粘
０ 前 言
《 体 材 料 术语 》 Ｇ ／ ８ ６ － ２ ０ ）是 在 原 墙 （ ＢＴ １９ ８ ０ ３ 行业 标 准 Ｊ ／７ ０ １ ８ （６ 《 和砌 块名 词 术语 》 ＣＴ ９ － ９ ５ ９ ）砖
的基 础 上制 定 的 ，它们 对 烧结 砖 的 定义基 本 一致 ，
为 了贯彻 落实 国办发 ［０ ５３ ２ ０ ］３号 和建科 ［０ ７ ２ ０】
７ ４号文 件 精 神 ， 工 作做 到实处 ， 先 应 明确 何 谓 将 首
粘土 实心 砖 和粘土 制 品 ， 以及 何谓 （ 结 ） 粘土 实 烧 非 心砖和 （ 烧结 ） 非粘土 制 品。应该 说这 是一 件很容 易 的事 。然而 ， 同的墙 体材 料标 准之 间 、 体材料 标 不 墙 准与相 关 的政 策之 间 ， 于相关 的术语 及 其定 义 有 对 着 不 同的理 解 ， 在 诸 多 不 和谐 现 象 ， 以烧 结 粉 存 尤
砖：
维普资讯
科 技 纵 横
… ｆｃ ｌ１ｃ ｌ【ｅ ｌｆ ｆｌ００ ｆ
（ ）烧结 页岩多 孔 砖 以泥质 页岩 或炭 质 页岩 ２ 主要 原料 ， 粉碎 ’ 型 、 经 、 成 干燥 和焙 烧而 成 的 主要 于承重 部位 的多孑 砖 ； Ｌ （ ） 结煤 矸石多 孔砖 ３烧 重部位 的多孔 砖 ； （）烧 结粉 煤灰 多孔 砖 以粉 煤灰 为 主要原 料 ， ４ 以煤 矸石 为 主要 原料 ， 选料 、 粉碎 、 型 、 成 干燥 和焙 烧而 成 的主要 用 于承
是 的科学 态度进行 讨论 。 １ 关 于烧结砖 的术 语及 其定义 不和谐 现 象的探 讨 烧结 砖是 指 经焙烧 而 制成 的砖 ， 是具 有 不 同结 构 和形状 的烧 结普 通砖 、 多孔砖 和空 心砖 的总称 。 烧结 砖 随 着 所用 原 料 的不 同 ，又 有 烧 结 粘 土
在不 同 的墙材 标准 中以及 相关 政策 中 ， 它们 却 有 对
（ ） 结 粉 煤 灰 （ 通 ） 以粉 煤 灰 为 主 要原 ４烧 普 砖 料 ， 入 煤矸 石 粉 或 粘 土 等 胶结 料 ， 配 料 、 型 、 掺 经 成
干燥 和焙烧 而成 的普 通砖 。
１１ ．． 烧结 多孔 砖 ２
明确 了烧 结 粘 土 砖 和烧 结非 粘 土砖 的术 语 及 其 定
煤 灰砖 和粘 土砖 更 为 突出 ， 使从 事具 体 工作 的 同志 感 到 莫衷 一 是 ， 者 对 此 深 有感 触 ， 每 遇 到 此 类 笔 每 问题 只 能采 取模糊 处理 。为 了有利 于 “ 禁实 ” 工作 的 深 入 开展 ， 固 “ 实 ” 巩 禁 成果 ， 文 就 此 拟 以 实 事 求 本
着 不 同的定义 和解释 ， 令人 费解 。
１１ 国 家标 准 《 体 材 料 术 语 》 Ｇ ／ ８ ６— ． 墙 （ Ｂ Ｔ １９ ８
２ ０ ） 定 的 烧 结 砖 的 术 语 及 定 义 ０３ 规
（ ） 结粘 土多 孔 砖 以粘土 为 主要原 料 ， １烧 经成 型 、 干燥 和 焙 烧 而 成 的主要 用 于 承重 部 位 的多孔
