园林施工放线技巧归纳
园林施工放线技巧归纳
园林施工放线技巧归纳一、准备工作园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过确凿的施工放线来体现设计意图，达到绿化工程所要求的效果。
准备工作和组织工作应做到周全细密，否则因为场地过大或施工地点分散，简易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
算帐场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程安定的地面物或地下物都应该清除。
二、准点、控制点的确定要把种植点放得确凿，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些不变的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线施工放线的方法多种多样，可根据具体情况灵敏采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法：1、规则式绿地、持续或重复图案绿地的放线（1）图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明明标记即可。
（2）图案整齐线条规则的小块模纹绿地，其要求图案线条要确凿无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清晰的线条痕迹轮廓。
园林绿化种植的建筑施工放线方法
精心整理园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过准确的施工放线来体现设计意图，达到绿化工程所要求的效果。
园林绿化种植的施工放线方法如下：
一、准备工作
1
2
物或地下物都应该清除。
二、准点、控制点的确定
要把种植点放得准确，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，
如果不具备这些条件，则须和设计单位研究，确定一些固定的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线
施工放线的方法多种多样，可根据具体情况灵活采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法：
1
(1)
(2)
(3)
2
应用木桩标记，同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线，因面积较大，放线一般需较长时间，因此放线时最好订好木桩或划出痕迹，撒灰踏实，以防突如其来的雨水将辛辛苦苦划的线冲刷掉。
3、自然式配置的乔灌木放线法自然式树木种植方式，不外乎有两种，一为单株的孤植树，多在设计图案上有单株的位置，另有一种是群植，图上只标出范围而未确定株位的株丛、片林，其定点放线方法一般为：
(1)、直角坐标放线
这种方法适合于基线与辅线是直角关系的场地，在设计图上按一定比例划出方格，
(2)。
园林放线方式
放线方式及注意事项园林绿化施工的结果经常与园林设计之间存在相当大的偏差，产生这一现象的原因是多种多样的，但园林施工放线过程中存在的问题是引起这些偏差存在的主要原因之一。
施工放线作为园林施工的第一道实施步骤，它对园林设计的准确物化，其重要性可谓举足轻重。
1传统的园林施工放线方式传统的园林施工放线多以方格网（现在仍在施工现场广为采用）和平板仪联合经纬仪或皮尺（以下简称平板仪联合法）方式进行，在放线过程中，同时再参考图纸上的现有地物进行放线。
1.1方格网放线法在图纸上以一定的尺寸画好方格网，然后在实地依相应的比例划出实地方格（通常为10m×10m），再参照现有的地物进行放线。
方格网法放线本身就不是一种严谨、精确的方法，而是一种粗略的估算法，它的运用一方面受到地域地形条件的限制，另一方面又与放线的实施人的判断力有很大的关系，因此结果存在着一定差异。
当地形较为复杂或施工地域较大时，这种方法只能作为参考，更多地要依靠现有地物进行放线。
对于地域范围大，又缺少地物时，这种方法就难以进行正常工作，即便是能将线放出来，其结果也是偏差很大。
但方格网对放线设备没有更多的要求，在缺乏相应设备的条件下，能完成小范围的园林施工放线工作。
由于它是估算型放线，所以这种方法只能作为一种参考放线方法，不能成为真正意义上的施工放线。
1.2平板仪联合法平板仪联合法比单纯用方格网法进行放线，在理论上更为精确。
平板仪联合法的用法在于，用平板仪定出目标点的方向，用测量工具在这个方向上定出距离，从而确定这个目标点的位置。
这种方式对于平面园林的布局放线有一定的优势。
但平板仪联合法放线也会受到很多条件的限制：因为平板仪放线时，要把设计图纸展在平板上，所以对其影响首先是天气条件，刮大风可能影响平板仪的稳定，下雨则会淋坏图纸从而不能正常开展工作；其次是受地形限制较大，由于平板仪自身的结构，在地形塑造过程中或者原始地形复杂的地块则不能正常展开工作；又如在放线过程中，由于操作者必须与平板仪上的图纸接触，可能会引起定向的移位，从而带来方向上的偏差。
浅析园林工程施工放线方法技术
浅析园林工程施工放线方法技术随着社会经济的不断进步和发展，城市园林工程建设越来越受到国家的重视。
而园林绿化施工的结果经常与园林设计之间存在相当大的偏差，产生这一现象的原因是多种多样的，但园林施工放线过程中存在的是引起这些偏差存在的主要原因之一。
施工放线作为园林施工的第一道实施步骤，它对园林设计的准确物化，其重要性可谓举足轻重。
1. 园林工程施工放线方法分析1.1 方格网放线法园林工程施工放线比较传统的，并被广泛应用的方法就是方格网放线法。
方格网放线法主要依靠实地地物标志来进行施工放线，如果缺少相应的地物标志，就会导致放线效果有较大的偏差，不能达到设计效果。
在园林工程设计图纸上划分的方格网主要是在水平投影图上进行划分，没有充分考虑地形条件因素。
地形往往不是很平整，从而导致设计图纸上精确划分网格边长为10m，而实地由于地形的凹凸起伏边长就会超过10m。
同时，方格网放线法不宜用在实地放线区域较大，又缺少相关地物标志的园林工程项目。
虽然在园林工程施工放线中广泛应用方格网放线法，但是它也存在着一定的缺点，它的精度并不高，并且容易受地形条件的制约和影响。
1.2 平板仪联合放线法园林工程施工放线中比较常用的放线方法包括平板仪联合放线法，它主要的施工原理是先采用平板仪确定实地的方向，结合测量工具在目标方向上测量出设计图纸上的长度，便可完成实地的的施工放线。
方格网放线法属于直坐标系，与之相比，平板仪联合放线法则属于极坐标系法。
从理论上来讲，平板仪联合放线法的精度比方格网放线法的精度要高。
但是，平板仪联合放线法和格网放线法有共同的缺点，同样受到地形条件因素的制约和影响。
同时，平板仪联合放线法也受到天气因素的影响。
因为园林工程施工放线的设计图纸要放在平板仪上，比如刮风、下雨等都有可能影响到放线的精度。
1.3 全站仪放线法全站仪主要由电子经纬仪、电子记录器和光电测距仪三部分组成，并且能够实现自动测距、自动测角、自动记录、自动计算的高效率、多功能的地面测量仪器。
园林施工如何放线
园林绿化种植的施工放线园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过准确的施工放线来体现设计意图，达到绿化工程所要求的效果。
一、准备工作准备工作和组织工作应做到周全细致，否则因为场地过大或施工地点分散，容易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域：施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
清理场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程稳定的地面物或地下物都应该清除。
二、准点、控制点的确定：要把种植点放得准确，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些固定的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线：施工放线的方法多种多样，可根据具体情况灵活采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法:1、规则式绿地、连续或重复图案绿地的放线(1)图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明显标记即可。
(2)图案整齐线条规则的小块模纹绿地，其要求图案线条要准确无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清楚的线条痕迹轮廓。

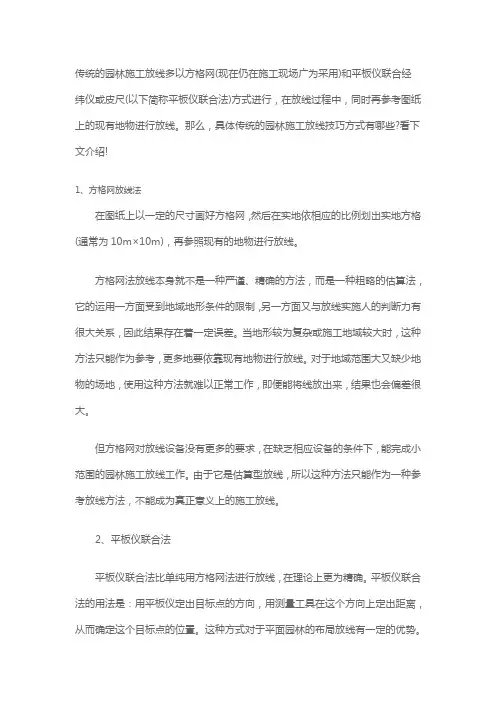

传统的园林施工放线技巧方式
传统的园林施工放线多以方格网(现在仍在施工现场广为采用)和平板仪联合经纬仪或皮尺(以下简称平板仪联合法)方式进行，在放线过程中，同时再参考图纸上的现有地物进行放线。
那么，具体传统的园林施工放线技巧方式有哪些?看下文介绍!1、方格网放线法在图纸上以一定的尺寸画好方格网，然后在实地依相应的比例划出实地方格(通常为10m×10m)，再参照现有的地物进行放线。
方格网法放线本身就不是一种严谨、精确的方法，而是一种粗略的估算法，它的运用一方面受到地域地形条件的限制，另一方面又与放线实施人的判断力有很大关系，因此结果存在着一定误差。
当地形较为复杂或施工地域较大时，这种方法只能作为参考，更多地要依靠现有地物进行放线。
对于地域范围大又缺少地物的场地，使用这种方法就难以正常工作，即便能将线放出来，结果也会偏差很大。
但方格网对放线设备没有更多的要求，在缺乏相应设备的条件下，能完成小范围的园林施工放线工作。
由于它是估算型放线，所以这种方法只能作为一种参考放线方法，不能成为真正意义上的施工放线。
2、平板仪联合法平板仪联合法比单纯用方格网法进行放线，在理论上更为精确。
平板仪联合法的用法是：用平板仪定出目标点的方向，用测量工具在这个方向上定出距离，从而确定这个目标点的位置。
这种方式对于平面园林的布局放线有一定的优势。
但平板仪联合法放线也会受到很多条件的限制：因为用平板仪放线时，要把设计图纸展在平板上，所以天气条件首先会对其造成影响，刮大风可能影响平板仪的稳定，下雨则会淋坏图纸从而不能正常开展工作;其次是受地形限制较大，由于平板仪自身的结构，在地形塑造过程中或者原始地形复杂的地块则不能正常展开工作;又如在放线过程中，由于操作者必须与平板仪上的图纸接触，可能会引起定向的移位，从而带来方向上的偏差。
当图面上的目标点太多时，需要多次换站点，所以其工作效率较低。
3、不论是方格网法还是平板仪联合法，它们在地形塑造的放线过程中从理论上就存在误差。
园林放线的技巧
园林放线的技巧
园林放线是指在园林设计和施工中，根据设计图纸将各种景观元素的位置、形状和大小准确地标记在地面上的过程。
以下是一些园林放线的技巧：
1. 使用准确的测量工具：在放线之前，确保你使用准确可靠的测量工具，如测量带、测量仪器等等，以确保你的测量结果准确无误。
2. 将设计图纸转移到地面上：将设计图纸上的景观要素的位置和形状转移到地面上，可以使用传统的放线棒、钉子或其他放线工具。
确保将图纸上的各个要素的位置按比例、准确地标记在地面上。
3. 注意比例和尺寸：在放线过程中要注意比例和尺寸的准确性。
确保将图纸上的尺寸按比例缩小或放大后准确标记在地面上，以保证最后的设计效果与图纸一致。
4. 使用标线材料进行标记：在放线过程中，可以使用标线材料如彩线、彩粉等，将景观元素的轮廓和边界标记出来。
这样可以使放线更加清晰可见，并且容易辨认。
5. 检查和纠正错误：在放线完成后，需要进行检查和纠正可能存在的误差。
使用测量工具再次测量各个要素的位置和尺寸，并与设计图纸进行对比。
如有需要，进行必要的调整和修正。
总之，园林放线的技巧包括使用准确的测量工具、将设计图纸转移到地面上、注意比例和尺寸、使用标线材料进行标记，以及检查和纠正错误。
这些技巧可以帮助你在园林设计和施工中实现精确的放线。
绿化工程施工放线
绿化工程施工放线是绿化工程中的重要环节，它直接影响到绿化工程的质量和效果。
绿化工程施工放线是指在施工过程中，根据设计图纸和施工方案，利用测量工具和测量方法，将设计图纸上的植物位置、形状、大小等参数标示在实地上的过程。
下面详细介绍绿化工程施工放线的方法和步骤。
一、准备阶段1. 熟悉设计图纸：在施工放线前，首先要认真阅读和理解设计图纸，包括平面图、立面图、剖面图等，了解设计意图和设计要求。
2. 准备测量工具：根据施工放线的需求，准备好测量工具，如卷尺、测绳、标杆、水平仪、经纬仪等。
3. 制定施工方案：根据设计图纸和施工要求，制定详细的施工方案，包括施工顺序、施工方法、施工工艺等。
4. 组织施工人员：根据施工方案，组织相应的施工人员，进行技术交底和安全培训。
二、施工放线方法1. 坐标法：根据设计图纸上的坐标，利用经纬仪或全站仪等测量仪器，将坐标点标示在实地上，然后连接坐标点，形成植物的位置和形状。
2. 间距法：根据设计图纸上的间距，利用测绳或卷尺等测量工具，将间距标示在实地上，然后按照间距布置植物。
3. 点状法：根据设计图纸上的植物位置，利用标杆或标尺等测量工具，将植物位置标示在实地上。
4. 网格法：将施工区域划分为一定的网格，根据设计图纸上的植物位置和间距，利用测绳或卷尺等测量工具，在网格上标示植物位置和间距。
三、施工放线步骤1. 初始测量：利用经纬仪或全站仪等测量仪器，对施工区域进行初始测量，确定施工区域的边界和坐标点。
2. 设立标杆：在施工区域内设立标杆，标杆的高度和位置应符合设计要求。
3. 标示植物位置：根据设计图纸和施工方案，利用标杆、标尺等测量工具，将植物的位置标示在实地上。
4. 连接标杆：利用测绳或卷尺等测量工具，将标示了植物位置的标杆连接起来，形成植物的位置和形状。
5. 检查和调整：对放线结果进行检查和调整，确保放线的准确性和合理性。
6. 施工标注：在实地上标注施工相关信息，如植物种类、规格、数量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
园林施工放线技巧归纳园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过准确的施工放线来体现设计意图，达到绿化工程所要求的效果。
一、准备工作
准备工作和组织工作应做到周全细致，否则因为场地过大或施工地点分散，容易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域
施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
清理场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程稳定的地面物或地下物都应该清除。
二、准点、控制点的确定
要把种植点放得准确，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些固定的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线
施工放线的方法多种多样，可根据具体情况灵活采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法：
1、规则式绿地、连续或重复图案绿地的放线
（1）图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明显标记即可。
（2）图案整齐线条规则的小块模纹绿地，其要求图案线条要准确无误，故放线时要求
极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清楚的线条痕迹轮廓。
（3）有些绿地的图案是连续和重复布置的，为保证图案的准确性、连续性，可用较厚的纸板或围帐布、大帆布等（不用时可卷起来便于携带运输），按设计图剪好图案模型，线条处留5厘米左右宽度，便于撒灰线，放完一段再放一段这样可以连续的撒放出来。
2、图案复杂的模纹图案
对于地形较为开阔平坦，视线良好的大面积绿地，很多设计为图案复杂的模纹图案，由于面积较大一般设计图上已画好方格线，按照比例放大到地面上即可；图案关键点应用木桩标记，同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线，因面积较大，放线一般需较长时间，因此放线时最好订好木桩或划出痕迹，撒灰踏实，以防突如其来的雨水将辛辛苦苦划的线冲刷掉。
3、自然式配置的乔灌木放线法自然式树木种植方式，不外乎有两种，一为单株的孤植树，多在设计图案上有单株的位置，另有一种是群植，图上只标出范围而未确定株位的株丛、片林，其定点放线方法一般为：
（1）直角坐标放线。
这种方法适合于基线与辅线是直角关系的场地，在设计图上按一定比例划出方格，现场与之对应划出方格网，在图上量出某方格的纵横坐标、尺寸，再按此位置用皮尺量在现场相对应的方格内。
（2）仪器测放法。
适用于范围较大，测量基点准确的绿地，可以利用经纬仪或平板仪放线。
当主要种植区的内角不是直角时，可以利用经纬仪进行此种植区边界的放线，用经纬仪放线需用皮尺钢尺或测绳进行距离丈量。
平板仪放线也叫图解法放线，但必须注意在放线时随时检查图板的方向，以免图板的方向发生变化出现误差过大。
园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过准确的施工放线来体现设计意图，达到绿化工程所要求的效果。
一、准备工作
准备工作和组织工作应做到周全细致，否则因为场地过大或施工地点分散，容易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域
施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
清理场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程稳定的地面物或地下物都应该清除。
二、准点、控制点的确定
要把种植点放得准确，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些固定的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线
施工放线的方法多种多样，可根据具体情况灵活采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法：
1、规则式绿地、连续或重复图案绿地的放线
（1）图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明显标记即可。
（2）图案整齐线条规则的小块模纹绿地，其要求图案线条要准确无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清楚的线条痕迹轮廓。
（3）有些绿地的图案是连续和重复布置的，为保证图案的准确性、连续性，可用较厚的纸板或围帐布、大帆布等（不用时可卷起来便于携带运输），按设计图剪好图案模型，线条处留5厘米左右宽度，便于撒灰线，放完一段再放一段这样可以连续的撒放出来。
2、图案复杂的模纹图案
对于地形较为开阔平坦，视线良好的大面积绿地，很多设计为图案复杂的模纹图案，由于面积较大一般设计图上已画好方格线，按照比例放大到地面上即可；图案关键点应用木桩标记，同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线，因面积较大，放线一般需较长时间，因此放线时最好订好木桩或划出痕迹，撒灰踏实，以防突如其来的雨水将辛辛苦苦划的线冲刷掉。
3、自然式配置的乔灌木放线法自然式树木种植方式，不外乎有两种，一为单株的孤植树，多在设计图案上有单株的位置，另有一种是群植，图上只标出范围而未确定株位的株丛、片林，其定点放线方法一般为：
（1）直角坐标放线。
这种方法适合于基线与辅线是直角关系的场地，在设计图上按一定比例划出方格，现场与之对应划出方格网，在图上量出某方格的纵横坐标、尺寸，再按此位置用皮尺量在现场相对应的方格内。
（2）仪器测放法。
适用于范围较大，测量基点准确的绿地，可以利用经纬仪或平板仪放线。
当主要种植区的内角不是直角时，可以利用经纬仪进行此种植区边界的放线，用经纬仪放线需用皮尺钢尺或测绳进行距离丈量。
平板仪放线也叫图解法放线，但必须注意在放线时随时检查图板的方向，以免图板的方向发生变化出现误差过大。
