园林施工放线技巧归纳

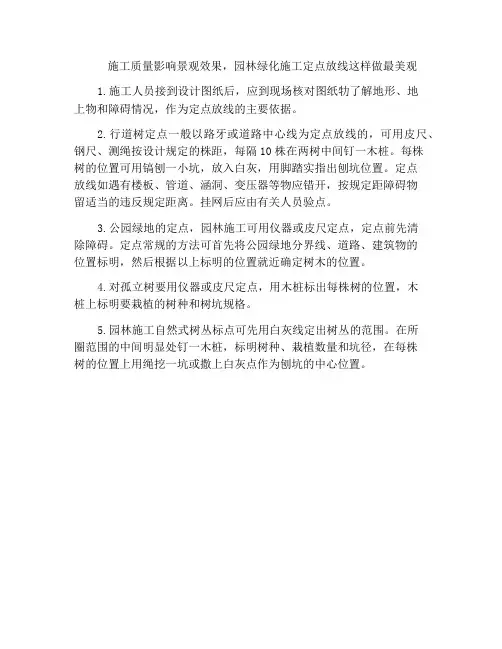

施工质量影响景观效果,园林绿化施工定点放线这样做最美观
施工质量影响景观效果，园林绿化施工定点放线这样做最美观
1.施工人员接到设计图纸后，应到现场核对图纸牞了解地形、地
上物和障碍情况，作为定点放线的主要依据。
2.行道树定点一般以路牙或道路中心线为定点放线的，可用皮尺、钢尺、测绳按设计规定的株距，每隔10株在两树中间钉一木桩。
每株
树的位置可用镐刨一小坑，放入白灰，用脚踏实指出刨坑位置。
定点
放线如遇有楼板、管道、涵洞、变压器等物应错开，按规定距障碍物
留适当的违反规定距离。
挂网后应由有关人员验点。
3.公园绿地的定点，园林施工可用仪器或皮尺定点，定点前先清
除障碍。
定点常规的方法可首先将公园绿地分界线、道路、建筑物的
位置标明，然后根据以上标明的位置就近确定树木的位置。
4.对孤立树要用仪器或皮尺定点，用木桩标出每株树的位置，木
桩上标明要栽植的树种和树坑规格。
5.园林施工自然式树丛标点可先用白灰线定出树丛的范围。
在所
圈范围的中间明显处钉一木桩，标明树种、栽植数量和坑径，在每株
树的位置上用绳挖一坑或撒上白灰点作为刨坑的中心位置。

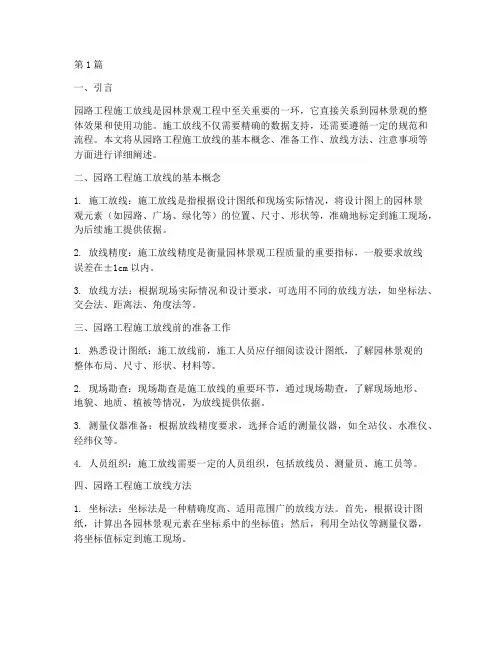

园路工程施工放线(3篇)
第1篇一、引言园路工程施工放线是园林景观工程中至关重要的一环，它直接关系到园林景观的整体效果和使用功能。
施工放线不仅需要精确的数据支持，还需要遵循一定的规范和流程。
本文将从园路工程施工放线的基本概念、准备工作、放线方法、注意事项等方面进行详细阐述。
二、园路工程施工放线的基本概念1. 施工放线：施工放线是指根据设计图纸和现场实际情况，将设计图上的园林景观元素（如园路、广场、绿化等）的位置、尺寸、形状等，准确地标定到施工现场，为后续施工提供依据。
2. 放线精度：施工放线精度是衡量园林景观工程质量的重要指标，一般要求放线误差在±1cm以内。
3. 放线方法：根据现场实际情况和设计要求，可选用不同的放线方法，如坐标法、交会法、距离法、角度法等。
三、园路工程施工放线前的准备工作1. 熟悉设计图纸：施工放线前，施工人员应仔细阅读设计图纸，了解园林景观的整体布局、尺寸、形状、材料等。
2. 现场勘查：现场勘查是施工放线的重要环节，通过现场勘查，了解现场地形、地貌、地质、植被等情况，为放线提供依据。
3. 测量仪器准备：根据放线精度要求，选择合适的测量仪器，如全站仪、水准仪、经纬仪等。
4. 人员组织：施工放线需要一定的人员组织，包括放线员、测量员、施工员等。
四、园路工程施工放线方法1. 坐标法：坐标法是一种精确度高、适用范围广的放线方法。
首先，根据设计图纸，计算出各园林景观元素在坐标系中的坐标值；然后，利用全站仪等测量仪器，将坐标值标定到施工现场。
2. 交会法：交会法适用于场地较小、地势平坦的园林景观工程。
首先，确定两个或多个已知点，然后根据设计图纸，计算出待放线点的坐标；最后，利用全站仪等测量仪器，将待放线点的坐标标定到施工现场。
3. 距离法：距离法适用于场地较大、地势复杂的园林景观工程。
首先，根据设计图纸，计算出各园林景观元素之间的距离；然后，利用钢尺、皮尺等工具，将距离标定到施工现场。
4. 角度法：角度法适用于园林景观元素形状不规则、尺寸较小的工程。
弧形园路的放线及收边技巧
弧形园路的放线及收边技巧弧形园路的放线及收边技巧弧形园路是园林景观设计中常见的构造，但在施工过程中也是难点之一。
正确的放线及收边技巧对于园路的整体效果起着决定性作用，下面我就从放线和收边两个方面来进行讲解。
一、放线技巧1、确定弧度和路线在开始放线之前，需要先确定园路的弧度和路线，根据实际需要选择合适的半径和宽度。
放线时，可以先在地面上打出中心点，并根据半径施放张力扫线，保证路线的标准精确。
2、正确使用标杆放线时使用标杆是必要的工作步骤，常见的标杆有木杆和竹杆。
在使用标杆时需要注意以下几点：（1）标杆长度应保持一致，保证放线的精度。
（2）标杆应水平，否则会导致路线偏斜。
（3）标杆在地面上应插深，避免风吹动摆动，影响放线精度。
3、确保精度放线精度对于园路的整体效果至关重要。
在施放张力扫线的过程中，应保持张力一致，同时用长尺或激光尺检验要点，避免误差的产生。
二、收边技巧1、准确理解线条弧形园路的外侧线条应为自然且流畅的曲线，而内侧则应为直线或平滑曲线，这需要施工工人在理解线条时具备一定的审美能力，确保路面整体流畅自然。
同时，线条也应与周边环境相适应。
2、使用专用施工工具弧形园路的收边常使用的工具是平板和直线木板，在收边时使用这些工具可以确保园路的轨迹和弧度都非常平滑。
需要注意的是，使用平板时应按照曲线的弯曲程度来选定合适的尺寸。
3、顺序施工弧形园路的收边应从内向外依次施工，这是因为园路内侧边缘是整个园路的基础，需要最先完成。
此外，当收边时出现问题或需重新施工时，也要从收边最外侧开始，逐渐向内纠正。
综上所述，弧形园路的放线及收边技巧对于整个工程的质量和效果至关重要，需要施工工人具备精细的操作技能和审美能力。
在实际施工过程中，应注意细节、确保精度，同时适时借助专用施工工具，确保园路的收边流畅自然。
浅谈园林施工放线
用 ，此外 ，放 线 时要考虑 先后 顺序 ，以免 人 为破坏
已放 好 的线 。介 绍几种 常用 的放线方法 ： ３１ 规 则 式 绿 地 、 连 续 或 重 复 图案 绿 地 的 放 线 。 ．
和株 行距 ，通 过 准确 的施 工放 线来 体现 设
计意 图 ，达到 绿化 工程 所要 求的 效果 。
…
好 图案轮 廓模 型 ，将 模 型放 到地 面 ，这 样就 可 以按
照 模 型进 行 打线 ，对 于 图案 较 大较 复 杂 的情 况 时 ， 可 分为几 块组 装 ，检 查无 误后 ，在 绿地上 轻轻 压 出
清 楚 的线 条轮廓 或用 白灰撒 好 线 。③ 对 于有些绿 地 的图案是连 续 和重 复的 ，为保 证 图案 效 果 ，可 用较 厚 的纸板 或 围帐布 、大帆 布等 ，按 设计 图剪好 图案 模型 ，放到 地面 上 ，按模 型撒 灰线 ，放 完 一段再 放
显标记 即可 。② 图案整 齐线 条规 则 的模 纹绿 地 ，要 求 图案 线条要 准确 ，故 放线要 求严 格 ，可用钢 管焊 好模型 或用较 粗 的铁丝 、铅 丝按 设计 图案 的式样 编
桩 、线 绳等 ，以备 用时之 需 。并 目准 备组 ． 织工作 应做 到周 全细 致 ，否 则 因为场 地过 大 或施 工地 点分 散 ，容 易造成 窝 工 。主要 工 作 内容 总结如 下：
１ 前 期 准 备 工 作
① 图案简 单的规 则式绿 地 ，根据 施工 图按照 几何 原
理 ，先用 比例尺 在 图纸 中量好尺 寸 ，用皮尺 放 到实
际场 地 中，并用 白灰打 线或 用铁锹 穆 出 印，做 出明
首先 要将 施工 图看 熟 悉 ，做 到 一 中有 Ｉ Ｌ ，
园林绿化施工定点放线
02
施工前的准备
现场勘查
01
02
03
确定施工范围
对施工现场进行实地考察， 明确施工范围和界限，确 保施工不超出预定范围。
了解现场条件
了解施工现场的地形、地 貌、植被分布、地下管线 等情况，以便制定合理的 施工方案。
排除安全隐患
检查施工现场是否存在安 全隐患，如高空坠物、地 下管线等，确保施工安全。
坐标确定
校核与调整
在施工过程中，对基准点进行定期校 核，确保其准确性，并根据需要进行 调整。
根据设计图纸和现场实际情况，确定 基准点的坐标位置。
使用测量工具进行测量
测量工具选择
根据工程需要，选择合适的测量工具，如全站仪、经纬仪、测距 仪等。
测量精度控制
确保测量工具的精度符合工程要求，定期进行校准和维护。
设计图纸研究
熟悉设计要求
仔细阅读设计图纸，了解设计意图和要求，确保 施工符合设计规范。
核实图纸信息
核实设计图纸中的信息，如地形标高、植被种类 和数量等，确保图纸与现场实际情况相符。
制定施工计划
根据设计图纸和现场实际情况，制定合理的施工 计划，包括施工顺序、工期安排等。
工具与设备准备
选择合适的工具
THANKS
感谢观看
园林绿化施工定点放线
• 引言 • 施工前的准备 • 施工定点放线技术 • 施工过程与注意事项 • 质量检测与验收 • 案例分析与实践
01
引言
目的和背景
确保绿化施工的准确性和美观性
01
通过准确的定点放线，可以确保绿化植物按照设计要求进行种
植，从而达到预期的景观效果。
提高施工效率
02
正确的定点放线能够减少返工和修正的工作量，从而提高施工
园林施工如何放线
园林绿化种植的施工放线园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过准确的施工放线来体现设计意图，达到绿化工程所要求的效果。
一、准备工作准备工作和组织工作应做到周全细致，否则因为场地过大或施工地点分散，容易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域：施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
清理场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程稳定的地面物或地下物都应该清除。
二、准点、控制点的确定：要把种植点放得准确，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些固定的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线：施工放线的方法多种多样，可根据具体情况灵活采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法:1、规则式绿地、连续或重复图案绿地的放线(1)图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明显标记即可。
(2)图案整齐线条规则的小块模纹绿地，其要求图案线条要准确无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清楚的线条痕迹轮廓。
绿化工程施工放线(3篇)
第1篇一、施工放线的重要性1. 确保绿化工程按照设计图纸进行施工，使绿化景观达到预期效果。
2. 为后续的绿化工程施工提供依据，如苗木栽植、地形塑造、景观小品设置等。
3. 保证绿化工程质量和进度，提高施工效率。
4. 为工程验收提供依据。
二、施工放线前的准备工作1. 熟悉设计图纸，明确绿化工程的布局、植物种类、规格、数量等。
2. 收集相关资料，如地形图、土壤资料、水文资料等。
3. 准备施工工具，如测量仪器、绘图工具、水准仪等。
4. 制定施工放线方案，明确放线方法、步骤、时间等。
三、施工放线方法1. 依据设计图纸，确定绿化工程的总体布局，包括乔木、灌木、地被植物、景观小品等。
2. 利用测量仪器，如全站仪、水准仪等，进行现场测量，确定放线控制点。
3. 根据控制点，绘制绿化工程放线图，包括乔木、灌木、地被植物、景观小品等的位置。
4. 对放线图进行审核，确保无误后，开始实地放线。
5. 实地放线时，按照放线图进行测量，确定苗木、景观小品等的具体位置。
6. 在实地放线过程中，注意以下事项：（1）放线精度要高，确保绿化工程按照设计图纸进行施工。
（2）放线过程中，要考虑地形、土壤等因素，合理布局绿化植物。
（3）放线时，要注意保护现场环境，避免对植物造成损害。
四、施工放线注意事项1. 放线前，要确保施工现场安全，排除施工安全隐患。
2. 放线过程中，要严格按照设计图纸进行，确保绿化工程质量和进度。
3. 放线时，要注意与施工队伍沟通，确保施工放线与实际施工相符。
4. 放线完成后，要对放线成果进行整理，形成放线报告，作为工程验收的依据。
总之，绿化工程施工放线是确保绿化工程质量、进度和景观效果的关键环节。
施工放线人员要熟练掌握放线方法，提高放线精度，确保绿化工程顺利进行。
第2篇一、施工放线概述绿化工程施工放线是指在绿化工程施工前，根据设计图纸和现场实际情况，将设计图纸上的植物配置、地形地貌等要素，准确地反映到施工现场的一种技术操作。
园林绿化工程整地与定点放线施工方案及施工方法
园林绿化工程整地与定点放线施工方案及施工方法一、整地1.整地的内容整地，即土壤改良和土壤管理，是保证树木成活和健壮生长的有力措施。
施工前必须对施工现场进行有关准备工作，做到有备无患。
（1）清理障碍物在施工场地上，凡对施工有碍的一切障碍物如堆放的杂物、违章建筑、坟堆、砖石块等要清除干净。
一般情况下已有树木凡能保留的尽可能保留。
（2）整理现场根据设计图纸的要求，将绿化地段与其他用地界限区划开来，整理出预定的地形，或平地或起伏坡地，使其与周围排水趋向一致。
如有土方工程，应先挖后垫。
洼地填土或去掉大量碴土堆积物后回填土方时，需要注意对新填土壤分层次夯实，并适量增加填土量，否则一经下雨自行下沉，会形成低洼坑地，如地面下沉后回填土壤，则树木被深埋，易造成死株。
现场清理后将土面加以平整。
（3）设置水源大量进行绿化，水源是必备条件，必要时可安上电源方抽水灌溉。
2.树木栽植整地的工作特点城市绿地的土壤条件十分复杂，因此，整地工作既要做到严格细致，又要因地制宜。
整地应结合地形进行整理，除满足树木生长发育对土壤的要求外，还应注意地形地貌的美观。
在疏林草地或栽种地被植物的树木、树群、树丛中，整地工作应分两次进行：第一次在栽植乔灌木以前进行；第二次则在栽植乔灌木之后及铺草坪或其他地被植物之前进行。
3.整地工作的做法在整地工作中，整理地形、翻地、去除杂物碎土、耙平、填压土壤等应根据各种不同情况进行，其具体做法介绍如下。
（1）对8度以下的平缓耕地或半荒地可采取全面整地。
根据植物种植必需的最低土层厚度要求。
通常多翻耕30mn深度，以利蓄水保墒。
对于重点布置地区或深根性树种可翻掘50cm深，并施有机肥，借以改变土壤肥性。
平地整地要有一定倾斜度，以利排除过多的雨水。
（2）市政工程场地和建筑地区的整地这些地区常遗留大量灰渣、砂石、砖石、碎木及建筑垃圾等，在整地之前应全部清除，并将因挖除建筑垃圾而缺土的地方，换人肥沃土壤。
由于夯实地基，土壤紧实，所以在整地的同时应将夯实的土壤挖松，并根据设计要求处理地形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
园林施工放线技巧归纳
一、准备工作
园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过确凿的施工放线来体现设计意图，达到绿化工程所要求的效果。
准备工作和组织工作应做到周全细密，否则因为场地过大或施工地点分散，简易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域
施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
算帐场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程安定的地面物或地下物都应该清除。
二、准点、控制点的确定
要把种植点放得确凿，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些不变的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线
施工放线的方法多种多样，可根据具体情况灵敏采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法：
1、规则式绿地、持续或重复图案绿地的放线
（1）图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明明标记即可。
（2）图案整齐线条规则的小块模纹绿地，其要求图案线条要确凿无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清晰的线条痕迹轮廓。
（3）有些绿地的图案是持续和重复布置的，为保证图案的确凿性、持续性，可用较厚的纸板或围帐布、大帆布等（不用时可卷起来便于携带运输），按设计图剪好图案模型，线条处留5厘米左右宽度，便于撒灰线，放完一段再放一段这样可以持续的撒放出来。
2、图案繁复的模纹图案
对于地形较为开阔平展，视线优良的大面积绿地，很多设计为图案繁复的模纹图案，由于面积较大大凡设计图上已画好方格线，按照比例放大到地面上即可；图案关键点应用木桩标记，同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线，因面积较大，放线大凡需较长时间，因此放线时最佳订好木桩或划出痕迹，撒灰坚固，以防突如其来的雨水将辛辛苦苦划的线冲刷掉。
3、自然式配置的乔灌木放线法自然式树木种植方式，不外乎有两种，一为单株的孤植树，多在设计图案上有单株的位置，另有一种是群植，图上只标出范围而未确定株位的株丛、片林，其定点放线方法大凡为：
（1）直角坐标放线。
这种方法适合于基线与辅线是直角关系的场地，在设计图上按一定比例划出方格，现场与之对应划出方格网，在图上量出某方格的纵横坐标、尺寸，再按此位置用皮尺量在现场相对应的方格内。
（2）仪器测放法。
适用于范围较大，测量基点确凿的绿地，可以利用经纬仪或平板仪放线。
当主要种植区的内角不是直角时，可以利用经纬仪进行此种植区边界的放线，用经纬仪放线需用皮尺钢尺或测绳进行距离丈量。
平板仪放
线也叫图解法放线，但必须注意在放线时随时检查图板的方向，以免图板的方向发生变化出现误差过大。
园林绿化种植的施工放线是把图纸上的设计方案，在现场测出苗木栽植的位置和株行距，通过确凿的施工放线来体现设计意图，达到绿化工程所要求的效果。
一、准备工作
准备工作和组织工作应做到周全细密，否则因为场地过大或施工地点分散，简易造成窝工甚至返工。
1、了解设计意图。
全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。
一个设计图纸交到施工人员手里，应同时进行技术交底，设计人员应向施工人员详细介绍设计意图，以及施工中应特别注意的问题，使施工人员在施工放线前对整个绿化设计有一个全面的了解。
2、踏查现场，确定施工放线的总体区域
施工放线同地形测量一样，必须遵循“由整体到局部，先控制后局部”的原则，首先建立施工范围内的控制测量网，放线前要进行现场踏查，了解放线区域的地形，考察设计图纸与现场的差异，确定放线方法。
算帐场地，踏查现场，在施工工地范围内，凡有碍工程开展或影响工程安定的地面物或地下物都应该清除。
二、准点、控制点的确定
要把种植点放得确凿，首先要选择好定点放线的依据，确定好基准点或基准线、特征线，同时要了解测定标高的依据，如果需要把某些地物点作为控制点时，应检查这些点在图纸上的位置与实际位置是否相符，如果不相符，应对图纸位置进行修整，如果不具备这些条件，则须和设计单位研究，确定一些不变的地上物，作为定点放线的依据。
测定的控制点应立木桩作为标记。
三、施工放线
施工放线的方法多种多样，可根据具体情况灵敏采用，此外，放线时要考虑先后顺序，以免人为踩坏已放的线。
现介绍几种常用的放线方法：
1、规则式绿地、持续或重复图案绿地的放线
（1）图案简单的规则式绿地，根据设计图纸直接用皮尺量好实际距离，并用灰线做出明明标记即可。
（2）图案整齐线条规则的小块模纹绿地，其要求图案线条要确凿无误，故放线时要求极为严格，可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型，图案较大时可分为几节组装，检查无误后，在绿地上轻轻压出清晰的线条痕迹轮廓。
（3）有些绿地的图案是持续和重复布置的，为保证图案的确凿性、持续性，可用较厚的纸板或围帐布、大帆布等（不用时可卷起来便于携带运输），按设计图剪好图案模型，线条处留5厘米左右宽度，便于撒灰线，放完一段再放一段这样可以持续的撒放出来。
2、图案繁复的模纹图案
对于地形较为开阔平展，视线优良的大面积绿地，很多设计为图案繁复的模纹图案，由于面积较大大凡设计图上已画好方格线，按照比例放大到地面上即可；图案关键点应用木桩标记，同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线，因面积较大，放线大凡需较长时间，因此放线时最佳订好木桩或划出痕迹，撒灰坚固，以防突如其来的雨水将辛辛苦苦划的线冲刷掉。
3、自然式配置的乔灌木放线法自然式树木种植方式，不外乎有两种，一为单株的孤植树，多在设计图案上有单株的位置，另有一种是群植，图上只标出范围而未确定株位的株丛、片林，其定点放线方法大凡为：
（1）直角坐标放线。
这种方法适合于基线与辅线是直角关系的场地，在设计图上按一定比例划出方格，现场与之对应划出方格网，在图上量出某方格的纵横坐标、尺寸，再按此位置用皮尺量在现场相对应的方格内。
（2）仪器测放法。
适用于范围较大，测量基点确凿的绿地，可以利用经纬仪或平板仪放线。
当主要种植区的内角不是直角时，可以利用经纬仪进行此种
植区边界的放线，用经纬仪放线需用皮尺钢尺或测绳进行距离丈量。
平板仪放线也叫图解法放线，但必须注意在放线时随时检查图板的方向，以免图板的方向发生变化出现误差过大。
