10kV环网柜安装作业指导书
kV环网柜安装作业的指导书.doc
1范围本作方案适用于安装环网柜作业；2引用文件及参考资料GB 50168--1992《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221 —2005 《城市电力电缆线路设计技术规定》DL/T 596-1996《电力设备预防性试验规程》国家电网安监 [2005]83 号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备准备工作安排√序号内容准备好施工所需仪器仪√ 1 表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆根据本次作业内容和性质√ 2 确定好安装人员，并组织学习本指导书；办理必备的开工手续。
系√ 3 统内办理线路第一种工作票；标准责任人备注仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；所有作业人员必须具备必要的电气知识，基本掌√ 2 握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；工器具√ 序号名称型号单位数量备注1 吊车8-12 吨台 1√ 2 千斤绳Φ12*8 米根 33 卸扣个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10 米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤 4 磅把 2√13 煤气喷灯－套 2 带煤气 1 罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 1√22 交流谐振耐压仪30— 300Hz 套 1设备安装前检查序检查项目检查情况检查人备注号1 环网柜外外观无明显凹痕、变形，各元件无破损观检查1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证2 设备资料4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图1、高压熔断器熔管2、故障指示器3 随箱材料3、操作把手4、核相器5、箱柜钥匙6、电缆附件闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸开关及闭时，才能打开环网柜前门，其它情况下门4 均处于联锁状态。
环网柜安装作业指导
环网柜安装作业指导一、安装准备工作1.简要了解环网柜的结构和功能，并查看安装图纸和相关文件，明确安装的目标和步骤。
2.清理现场，确保安装环境整洁无杂物。
3.准备所需的工具和设备，如螺丝刀、扳手、电器钳等，并检查工具和设备的完好性和可用性。
4.确保安装现场的供电工作已完成，并关闭相关电源，以确保工作的安全性。
二、安装步骤1.根据安装图纸和文件，确定环网柜的位置，并使用水平仪进行初步校准。
2.使用螺丝刀或扳手，按照图纸上的要求，将底座固定在地面上，确保底座牢固可靠。
3.安装环网柜的主体部分。
首先，将环网柜的主体部分放置在底座上，然后使用螺丝刀或扳手，将主体部分与底座固定在一起。
4.将环网柜的顶盖安装到主体部分上，并确保顶盖的平整与主体部分的对齐。
5.连接电缆。
根据环网柜的具体规格，连接相应的电缆和设备，如输入和输出电缆、接地电缆等。
在接线过程中，要注意接线的正确性和电器的安全性。
6.检查安装。
仔细检查环网柜的各个部分是否安装牢固，电缆是否连接正确，各个设备和按钮是否正常工作。
7.清理现场并测试。
清理现场上的杂物和垃圾，并进行必要的测试，确保环网柜的安装工作完成，并确保环网柜的功能正常。
三、安全注意事项1.在安装过程中，务必遵守安全操作规程，注意工作时的安全性和防护措施，并戴好相关的安全防护用具。
2.在接线过程中，确保电源已断开，并注意电缆的正确连接和绝缘性能。
3.使用工具时要注意安全，保持工具的干净、整洁并正确使用，防止因工具使用不当导致事故发生。
4.在测试环节，要遵守测试规程，确保测试过程中的安全性，如使用绝缘手套、绝缘垫等。
5.若发现异常情况或有安全隐患时，应立即停止安装工作，并寻求相关专业人员的帮助。
四、注意事项1.在安装之前，要仔细查看安装图纸和文件，了解环网柜的结构和功能，以免出现安装错误。
2.安装环网柜时，要根据图纸上的要求和安装步骤进行操作，并注意每个步骤的细节。
3.安装环网柜时，要保持环境整洁，避免杂物和垃圾对安装工作的干扰和影响。
环网柜安装作业指导
环网柜安装作业指导更换环网柜、分支箱作业指导书1 目的规范停电更换10kV环网柜、电缆分支箱更换的作业行为，提高停电更换10kV 环网柜、电缆分支箱的作业水平，确保更换质量及设备的安全运行。
2 适用范围适用于公司所管辖电网运用中的10kV环网柜、电缆分支箱停电更换作业。
3 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方应探讨使用下列标准最新版本的可能性。
GB 50150-91 《电气装置安装工程电气设备交接试验标准》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL 408-1991 《电业安全工作规程(发电厂和变电所电气部分)》DL 409-1991 《电业安全工作规程(电力线路部分)》DL 5009?3-1997《电力建设安全工作规程(变电所部分)》DL 474.1-1992 《绝缘电阻、吸收比和极化指数试验》JB 8114-1995 《额定电压26/35kV以下电力电缆附件基本技术要求》4 支持性文件10kV开闭所配电站、箱式变电站电缆分接箱典型方案图集(2002年10月，中国电力出版社)云南电网公司《电气装置安装工程电气设备交接试验标准》(试行)Q/YNDW113.2.189-2006《绝缘电阻试验作业指导书》Q/YNDW113.2.187-2006《交流耐压试验作业指导书》Q/YNDW113.2.200-2006《交流耐压试验作业指导书》4 QB/YW105-023-2007Q/YNDW113.2.190-2006《直流电阻测试作业指导书》5 技术术语5.1 环网柜环网柜是由各个环网供电单元(负荷开关和熔断器等)共同组合而成的供电柜。

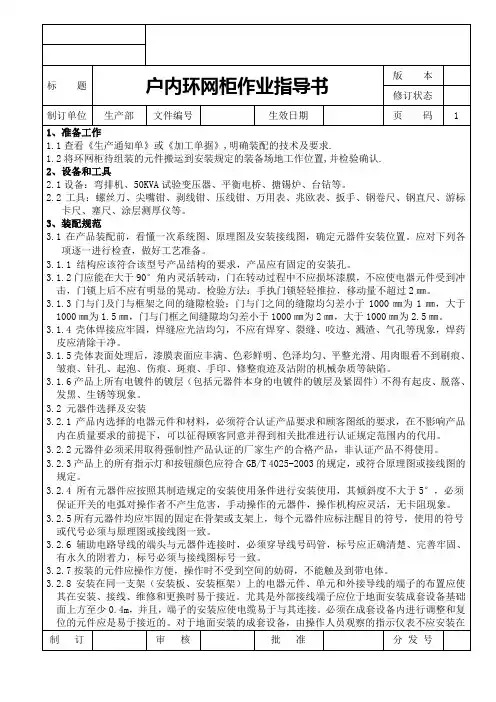

户内环网柜作业指导书
A上后左
B中中中
C下前右
PE线最下- -
说明：方向定位以屏柜的正视方位准。
3.5.4母排规格按载流量选择，应符合认证产品检测报告中规定的要求。其宽度应大于或等于电器元件引出端头的宽度，以保证连接部分的温升不超过极限。
3.5.5连接孔尺寸应与电器元端头相同，连接部位接触面积应不小于两个母排宽度的乘积。
(3)真空断路器的静触头（上进线端）应与电源引进的导线或母线相连，而接到用电设备的导线或母线应接到下出线端上。
3.2.20.3带电显示器安装
(1)带电显示器应安装在开关柜操作面板上，保证人能随时醒目的看到其显示状态指示。
(2)带电显示器的二次连接线要根据A/B/C三相对应连接于一次回路中的传感器上，保证正常对应显示三相母线的带电状况。
制订
审核
批准
分发号
标题
户内环网柜作业指导书
版本
修订状态
制订单位
生产部
文件编号
生效日期
页码
2
高于成套设备基础面2m处。操作器件，如手柄、按钮等等，应安装在易于操作的高度上；其中心线一般不应高于成套设备基础面2m。
3.2.9开关器件和元件应按照制造商说明书（使用条件、飞弧距离、隔弧板的移动距离等等）安装满足电器元件产品说明书的要求，例如，满足飞弧距离，电气间隙和爬电距离的要求。
3.5.9母排连接处的任何侧面用厚度0.05mm，宽度10mm的塞尺检查其塞入深度，对于母排宽60mm以上者，不得超过6mm；对于母排宽60mm以下者，不得超过4mm。
3.5.10一次母排应横平竖直，同一方向的打弯应一致，保持在同一平面内。
3.5.11一次电器设备与母线及其他带电导体的最小电气间隙应不小于表四的规定。
户外环网柜安装与检修标准化作业指导书
户外环网柜安装与检修标准化作业指导书编号:Q-P/××××× 户外环网柜安装与检修作业指导书批准: 年月日审核: 年月日编写: 年月日作业负责人:作业日期: 年月日时分至年月日时分××电业局××供电局作业指导书审批意见总工总工: 年月日程师主任: 年月日生产专工: 年月日部主任: 年月日安监专工: 年月日部车主任: 年月日间1、范围本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。
2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》(电力线路部分、热力机械部分) 东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。
3、作业停电时间停电时间:停电范围:申请停电作业内容4、工前准备4(1 准备工作安排? 序号内容标准责任人备注1 现场勘察组织所有参加施工人员到现场掌握现场情况，确定设备、车辆停放位置、进入现场的时间。
2 查阅资料确定使用工器具型号3 工器具准备准备好所需的仪器、仪表、工器具。
4 材料准备准备好所需的材料。
4(2 人员要求? 序号内容责任人备注1 现场工作人员的身体状况良好，精神饱满。
2 作业辅助人员(外来)必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面教育后方可进行工作。
3 特殊工种(如:吊车司机、电焊工)必须持有效的证件上岗。
4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经安规考试合格，经医师鉴定无妨碍工作的病症。
5 作业负责人必须有相应的岗位资格证书。
4(3 工器具? 序号名称规格单位数量备注1 5 手锤把2 2 验电器支3 2 接地线组4 1 兆欧表2500V 10000Ω 块5 5T 1 板车台6 12T 1 吊车台7 2 液压钳子只8 2 套筒扳手套9 10 随身工具套10 10 只11 5 把12 5 把4(4 材料? 序号名称规格单位数量备注1 HYW--120 1 电缆头套2 DKF--3 1 户外环网柜台345678910111213141516171819204(5 危险点分析? 序号内容1 违章指挥、超载使用车辆伤害行人2 野蛮施工;伤害行人;违章操作;3 用户反送电;4 起重伤人;5 作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常。
10KV固体环网箱
全绝缘全封闭固体环网柜安装使用说明书红申集团一、产品结构说明1.断路器机构简介2.隔离机构简介3.壳体结构简介4.固体柜试验报告:HSM6-12H:红S:申 M6：设计序号12：电压12KV二、安装说明1.底座采用铆接2.装底座(安装螺钉螺钉M8*45 数量12个，M6*20 数量8 ） 见下图3.装托板和照明灯(注意:照明灯安装座必须引接地)4.接二次线（机构部分）4.1机构部分零件的拆装方法为了方便接二次箱，可能得拆个别零部件，下面简要叙述辅助开关的拆装方法。
4.1.1辅助开关的拆卸方法a 、 将主开关打到分闸状态，且分合闸弹簧均处于未储能状态。
b 、拆计数器部件与联锁拐臂的连接螺钉（途中画圈位置），如下图：托板c 、拆辅助开关安装板的四个螺钉(下图画圈位置），取出辅助开关部件4.1.2 辅助开关的安装方法a 、 将主开关打到分闸状态，且分合闸弹簧均处于未储能状态。
b 、将辅助开关部件装到机构上(辅助开关状态：① 11和12导通；②12朝向为左上角；③联锁拐臂朝向为左下角），锁好四个螺钉后如下图（注意为主开关接线不能干涉到合闸电磁铁的推杆）：c 、将联锁拐臂与计数器部件连接一起，并锁紧（拧紧力矩为：4.54-6.36N ·m ）,效果如下图：拆前4.2安装机构端子安装板和机构端子4.3接机构部分的二次控制部分5.装上支撑板、左侧板、右侧板，二次箱依次装上上支撑板、左侧板、右侧板，再装二次箱，如下图6.接二次线（二次箱部分）7.并柜8.装顶部扩展母线9.封泄压通道装泄压通道，泄压阀与泄压通道连接，保证泄压阀接地10.装接地排 11.装前面板11.1 贴储能指示面贴a 、扣上前面板，将主开关打到未储能状态b 、用铅笔顺着储能指示孔，在储能指示板上画出储能指示孔在指示板上的投影（20*26），如下图c 、取下面板，用事先做好的工装（内圈20*26，外圈28*34）内圈对准储能指示板上画好的方框，并将工装的外圈（34*28）画到储能指示板上（外圈刚好是储能面贴的外形尺寸）。
10kV环网柜技术规范书
1货物需求及供应范围一览表备注1、环网柜内母线及分支线全部使用铜排，加装绝缘相色套。
2、环网柜内相间及相对地空气距离不小于12.5cm。
3、环网柜底应设封板，待电缆敷设完毕后再行封堵。
封板开孔应能满足电缆直径及转弯半径要4、环网柜应具备完善的五防功能。
5、环网柜出线带电时，不允许合地刀。
6、单相电源变压器：DC-1, 10/0.1/0.22kV, 220V绕组容量1000VA。
7、具体配置详见配电站10kV主接线配置图投标人响应备注2总则2.1本设备技术协议书适用于10kV箱型（固定）交流封闭环网开关设备，它提出了环网柜的功能设计、性能、试验等方面的技术要求。
2.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本协议书和工业标准的优质产品。
2.3如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备（或系统）符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中以“对协议书的意见和同协议书的差异” 为标题的专门章节中加以详细描述。
2.4本设备协议书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
2.5本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2.6本设备协议书未尽事宜，由买卖双方协商确定。
2.7买方所指定产品厂家的元器件质量由卖方负责。
3技术要求1.1.1的设计制造和调试过程中应附合现行的国标电力行业标准，IEC有关标准的要求IEC298 《交流金属封闭开关设备》GB3906 《3—35kV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB311 《高压输变电设备绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》GB2706 《交流高压电器动热稳定试验方法》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》1.1.2环境条件3.2.1安装地点：户内3.2.2海拔：1000m以下3.2.3相对湿度：日平均相对湿度不大于95%月平均相对湿度不大于90% 3.2.4环境温度范围：上限+45℃下限-20℃3.2.5地震烈度不超过8度1.1.3设备技术要求3.41.1.4环网柜采用独立单元组合方式连接组成，便于单元的更换和增减。
安装10KV电缆分接箱(环网柜)标准化作业指导卡
注：1.已执行项打“√”，不执行项打“\” 2.须在“序号”栏中数字的左侧用“★”符号标识出关键工序项，执行时在“√”栏中签字确认。
4
核对相位
5
安装后试验
核对相序，在三相电缆线芯分 支套管外绕包相色标志带。 合格（按试验指导卡执行）
安装 10KV 电缆分接箱（环网柜）标准化作业指导卡
（检修□、试验检验□、安装拆装█）
工作票号
作业地点
一、 作业准备阶段
序号
准备工作
1
劳动组织与人员要求
2
工器具与仪器仪表
3
备品备件与材料
4
危险点分析及措施
作业时间 作业范围
年月日
内容要求
√
工作人员应明确工作任务和作 业中的安全注意事项。 仪器仪表、安全工具器应合格 并在有效期内。
备品备件与材料齐全、正确。
工作票中安全措施和危险点控 制到位。
二、 作业实施阶段
序号
内容
注意事项
√
在安装前用兆欧表进行线芯核
1
检查电缆相位绝缘
相,检查线芯绝缘和相位,保证
正确无误。
1）锯去多余电缆，按附件图纸
要求剥开外护套；
剥切电缆内外护套及铠 2）在外护套断口处向铠装按图
2
装
纸要求拨去多于部分；
3）在铠装断口处向铠装层按要
三、 作业结束阶段
序号
内容
注意事项
√
1
召开现场收工会，作业
人员向工作负责人汇报
检修结果。工作负责人
总结工作。
2
清点工具，清理工作现
场，回收设备材料，拆
除安全围栏，人员撤离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 24 页 深圳市龙岗区平湖谢志忠业扩报装配套工程 作业指导书 （CQD-PD001）
批准：
审核：
编制：
深圳市龙供供电服务有限公司 年 月 日 第 2 页 共 24 页
一、深圳市龙岗区平湖谢志忠业扩报装配套工程 作业指导书
1 标准化作业流程图 配电设备安装标准化作业流程图
2 范围 本作业指导书适用于10kV电缆线路停电安装环网柜作业； 3 引用文件及参考资料 GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》 GB 50204-2002 《混凝土结构工程施工质量验收规范》 GB 50150-91 《电气装置安装工程电气设备交接试验标准》 DL/T 5221—2005 《城市电力电缆线路设计技术规定》 DL/T 596-1996 《电力设备预防性试验规程》 国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）； Q/XFG 2001-2005 《工作票操作票制度实施细则》
总结阶段
准备阶段 作业阶段
履行许可手续 布置现场施工安全措施。 开始作业并履行工作监护制度 作业结束，对作业现场检查验收无误后，拆除现场安全措施，清扫现场，撤离现场。
履行工作票终结手续
运行人员根据操作票恢复送电
由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。
召开班前会，进行“三交三查”。 提出作业任务并填报
停电申请票。填写线路
召开班前会学习本作
根据本作业指导书准备工具、材料。
修筑环网柜基础，现场检查其已符合图纸要求。 第 3 页 共 24 页
鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》 10KV环网柜安装使用说明书 （厂家说明书）；
4、修前准备
4.1准备工作安排 √ 序号 内 容 标 准 责任人 备 注
√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆 仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况； 王国清
√ 2 修筑环网柜基础，现场检查其已符合图纸要求 基础与图纸相符，平面外形尺寸偏差不应大于20mm，水平度偏差不大于10mm，垂直度偏差不大于5mm 王国清 《混凝土结构工程施工质量验收规范》
√ 3 根据本次作业内容和性质确定好安装人员，并组织学习本指导书； 要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项； 王国清
√ 4 办理必备的开工手续。系统内办理线路第一种工作票；系统外办理城管局等相关部门或开挖手续； 工作票应填写正确，并按《国家电网公司电力安全工作规程》执行； 王国清 第 4 页 共 24 页
4.2人员要求 √ 序号 内 容 责任人 备 注 √ 1 现场工作人员的身体状况、精神状态良好； 王国清
√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格； 王国清 √ 3 起重、焊接等特种人员持证上岗； 王国清 4.3工器具 第 5 页 共 24 页
√ 序 号 名 称 型 号 单 位 数 量 备 注 1 吊车 8-12吨 台 1 √ 2 千斤绳 Φ12*8米 根 3 3 卸扣 1.5T 个 4 4 白棕绳 - 根 - 根据实际情况选用 5 钢钎 - 根 - 根据实际情况选用 √ 6 扳手 - 把 3 根据实际情况选用 √ 7 扳手 - 把 2 根据实际情况选用
√ 8 安全围栏及警示牌 10米 套 6 9 路锥 个 20 √ 10 高压验电器 10kV 支 1 √ 11 绝缘手套 10kV 双 1 √ 12 绝缘靴 10kV 双 1
√ 13 高压接地棒（线） 10kV 套 6
14 接地电阻测试仪 ZC-8 套 1 √ 15 铁锤 4磅 把 2 16 煤气喷灯 － 套 2 带煤气1罐 17 电工刀 － 把 4 18 压接钳 － 套 1 19 锯弓 － 把 2 20 圆锉 － 把 2 √ 21 安全带 副 3 √ 22 电焊机 AW210R 台 1 第 6 页 共 24 页
4.4材料 序号 名称 规格 单位 数量 备注
1 共箱式SF6负荷开关柜(全绝缘柜) 可扩展式户内四线路单元 台 1 《SF6全绝缘环网柜标准组合方案图》GPDB-NT-13 2 电力电缆 YJV22-8.7/15kv—3X300mm2 米 70
3 户内电缆终端头 冷缩式,15Kv，配3X300mm2电缆 套 2
4 户外电缆终端头 冷缩式,15Kv，配3X300mm2电缆 套 1 5 接地角钢 L50X5X2500 根 16 1组户内设备接地装置 6 接地扁钢 —40X4 米 40
7 电缆标示桩 铸铁 块 2 8 电缆保护槽钢 〔12*3500 根 2
4.5设备安装前检查 序号 检查项目 检查情况 检查人 检查时间 备 注
1 环网柜外观检查 外观无明显凹痕、变形，各元件无破损 王国清 2012-02-27
2 设备资料 1、 安装使用说明书 2、 所选用的主要电器元件的说明书 3、 产品合格证 4、 产品出厂试验记录 5、 装箱单 6、 环网柜排列图 王国清 2012-02-27 第 7 页 共 24 页
7、 一次接线图 3 随箱材料 1、高压熔断器熔管 2、故障指示器 3、操作把手 4、核相器 5、箱柜钥匙 6、电缆附件 王国清 2012-02-27
4 开关及闭锁检查 闭锁检查： 1、接地开关合闸后，负荷开关不能动作 2、负荷开关合闸后，接地开关不能动作 3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。 4、前门打开后，负荷开关不能合闸。 开关机构检查： 1、各开关气压表计压力值正常 2、开关元件及防误操作机械进行5次分、合闸操作，无异常现象。 王国清 2012-02-27 环网柜说明书
4.6危险点分析及安全控制措施 序号 危险点 安 全 控 制 措 施 第 8 页 共 24 页
1 触电伤害 认真检查运行人员对线路及电缆头周围停电情况所做安全措施； 电缆头逐相验电并放电后装设地线；检查移动电气设备是否未可靠接地或接线不规范,以免引起低压触电；
2 高空落物伤人 认真检查起吊设备及金具，起吊工作由专人统一指挥，吊臂下方不得站人，无关人员不得进入安全围网范围内
3 人员绊伤、摔伤、划伤 电缆穿入保护管时，施工人员的手臂与管口应保持一定距离；动用锹、镐挖掘地面时作业人员与挖掘者保持一定的安全距离；作业人员应注意防止被地下障碍物绊倒；使用电缆刀勿刀口向人；
4 使用喷灯时烫伤 使用喷灯应先检查喷灯本体是否漏气或堵塞；点火时先将喷嘴预热，使用喷灯时，喷嘴不准对着人体及设备；喷灯使用完毕后，应立即取下气罐，放置在安全地点； 5 误接线 工作结束后核对相位并做好标记；电缆接引后再进行检查与核对；
危险点已分析确认签名: 4.7作业分工
序号 作 业 内 容 作业负责人 作业人员 1 工具、材料准备 王国清 戴志文,梁专琼
2 履行工作票，验电、挂工作中临时安全接地线 王国清 王国清 3 工作现场设置安全围栏 王国清 梁林庆 4 电缆环网柜吊装就位固定 王国清 丁荣坚 5 电缆切割、电缆头制作及连结 王国清 丁荣坚,王国清 6 设备试验及电缆头试验 王国清 王国清 第 9 页 共 24 页
7 接地电阻测试及接地体制作连结 王国清 吴清泰 5作业程序 5.1开工
5.2作业内容及标准 √ 序号 作业内容 作业步骤及标准 安全措施及注意事项 责任人签字 √ 1 环网柜吊装及就位固定
√ 1.1 环网柜吊装及就位 1、环网柜起吊离地后应停止起吊对各受力点（包括吊车脚）进行检查，无问题后再进行起吊。 2、吊车在转臂时应缓慢均匀，不应有猛转猛停现象。 3、在设备就位时，工作人员严禁将手放在设备底部，应放在设备外侧帮助设备就位。
√ 1.2 环网柜固定 1、柜底无防碍电缆进出环网柜的障碍物，外部无防碍柜门开关的障碍物，环网柜周围无易燃易爆物堆放 2、环网柜固定螺栓应不少于4枚，规格不小于Φ16*45，应固定牢靠，无晃动现象
√ 2 接地电阻测量及接地线连接
√ 序号 内 容 到位人员签字 √ 1 工作票负责人按公司有关规定办理好工作票许可手续；
√ 2 本作业负责人召开班前会进行“三交三查”；
√ 3 做好现场施工安全措施； 第 10 页 共 24 页
√ 序号 作业内容 作业步骤及标准 安全措施及注意事项 责任人签字 √ 2.1 接地电阻测量 接地电阻小于4欧姆 测量时被测地极应与设备断开
√ 2.2 接地线连接 1、接地线连接应牢固可靠，接地线与设备连接点应清除锈渍，接地扁铁应除锈刷防锈漆 2、接地扁铁搭接长度应大于扁铁宽度的两倍并应三边焊接 3、各接地点应分别与主接地体相连
焊接人员应持证工作，安全防护用具应佩带完备，操作时严格按焊接安全操作规程进行操作。
√ 3 环网柜试验
√ 3.1 辅助及控制回路交流耐压 无击穿情况 1、一般情况试验电压为1000V，回路绝缘电阻在10MΩ以上时使用2500V兆欧表。 2、试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电 3、试验时应记录环境温度。 4、测量后对所测回路进行放电 5、接线时应和注意保持与带电设备距离 6、接线时应注意保持与带电设备距离。 7、试验过程应有人监护并呼唱，当出现异常情况时，应立即停止试验，降低电压，断开电源，被试品进行接地放电后再对其进行检查，查明原因后，方可继续试验
√ 3.2 断路器整体和断口间绝缘电阻 不低于300MΩ
√ 3.3 导电回路电阻 符合制造厂的规定
