10kV环网柜安装作业指导书

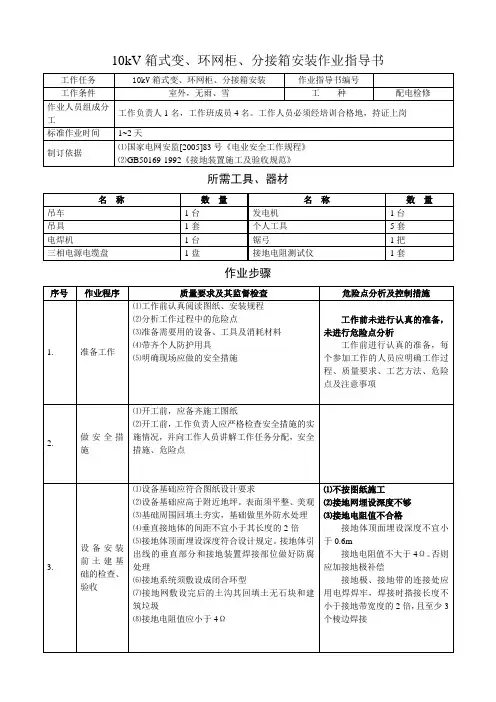

10kV箱式变电站、环网柜、电缆分接箱安装作业指导书
⑷指示灯指示正常
⑸断路器及隔离开关分合到位
⑹所有手动操作不应少于5次
损坏设备
保证电器正常，合、分机构运动灵活、可靠，无卡滞及操作力过大现象
11.
现场工作结束、清理工作现场
⑴工作负责人应会同工作人员仔细检查、清点材料和工具，现场应无遗留物
⑵填写安装记录
⑶工作结束，工作负责人应向运行人员详细进行现场交代设备安装情况、已经解决和未解决的问题及缺陷、注意事项等
所需工具、器材
名称
数量
名称
数量
吊车
1台
发电机
1台
吊具
1套
个人工具
5套
电焊机
1台
锯弓
1把
三相电源电缆盘
1盘
接地电阻测试仪
1套
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1.
准备工作
⑴工作前认真阅读图纸、安装规程
⑵分析工作过程中的危险点
⑶准备需要用的设备、工具及消耗材料
⑷带齐个人防护用具
⑸明确现场应做的安全措施
工作前未进行认真的准备，未进行危险点分析
工作前进行认真的准备，每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项
2.
做安全措施
⑴开工前，应备齐施工图纸
⑵开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配，安全措施、危险点
3.
设备安装前土建基础的检查、验收
⑷全体工作人员撤离工作地点，无遗留物件
⑸所有设备、工具、消耗材料、仪器及图纸、资料清点带回
⑺箱（柜）体底加垫铁时，不可将手深入底部，防止压手

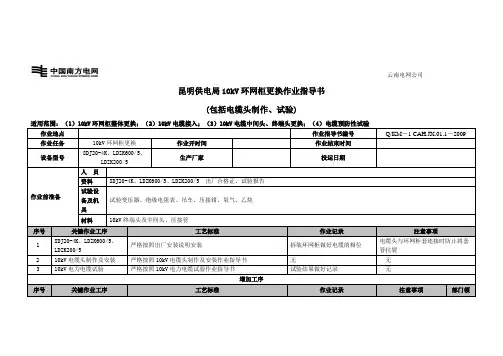

10kV环网柜更换作业指导书
8DJ20-4K、LDZK600/5、LDZK200/5
生产厂家
投运日期
作业前准备
人 员
资料
8DJ20-4K、LDZK600/5、LDZK200/5 出厂合格证、试验报告
试验设备及机具
试验变压器、绝缘电阻表、吊车、压接钳、氧气、乙炔
材料
10kV终端头及中间头、压接管
序号
关键作业工序
工艺标准
作业记录
2.1量取所需尺寸
按所用附件提供的说明书规定量取所需尺寸，户内650mm，户外750mm，剥除外护套、钢铠、（钢铠断口处保留250mm内护套）内护套和填充物。用砂纸将钢铠焊接地线处打光，将地线用恒力弹簧固定在钢铠上，绕包scotch23胶带。
a) 作业人员必须正确佩戴安全工器具及防护用品。 b)禁止攀爬瓷套，登高作业时梯子固定牢靠且有人扶持，作业人员使用工具包，避免落物损坏瓷套及人员。
套入三相分支手套到电缆根部，逆时针抽掉芯绳，（先收缩颈部）然后，按照同样方法，分别收缩三芯。在冷缩式套管口往上留30mm的铜屏蔽带其余剥除。在铜屏蔽带口往上留10mm的半导体层，其余剥除。（剥离半导体层时切勿划伤主绝缘）
2.4压接端子
在线芯端部剥去长度为端子孔深加5mm的绝缘层，压接端子。如果端子的宽度大于冷缩终端的直径，那么先安装终端。在端子压口处和绝缘端口处用密封胶填平，需搭接线芯绝缘10mm。在三相分支手套口往下25mm处，绕包PVC带作标识，此处为冷缩终端安装基准。
云南电网公司
昆明供电局10KV冷缩终户内、外电缆头作业指导书
作业地点
作业指导书编号
作业任务
10kV环网柜更换
作业开始时间
作业结束时间
设备型号
生产厂家
环网开关柜安装作业指导书
环网开关柜安装作业指导书1．适用范围1.电压等级 10kV配网工程2.电气类别环网开关柜的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ147-1990《电气装置安装工程高压电器施工及验收规范》第4.4.1条规定2 GBJ149-1990《电气装置安装工程、母线装置施工及验收规范》第2.4.9条规定3 GB50171-1992《电气装置安装工程盘柜及二第2.0.9条规定次回路结线施工及验收规范》4 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第8部分:盘、柜及二次回路接线施工质量检验规定5 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十三章第二节6 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：YY 主要作业内容YY N施工条件母线连接、开关调试施工准备环网柜就位、安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。
本工序施工负责人经审批2 图纸设备更动单、设计图纸。
本工序施工负责人经审批3 预算材料表含主、副材清单。
本工序施工负责人经审批4 施工方案施工组织、安全技术交底 (项目部级）。
本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。
本工序施工负责人有效6 确认上一工序检查合格(1)房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定；(2)房内照明消防设施齐全，接地符合规定要求；(3)基础检查：基础预埋件及预留孔洞应符合设计要求；轴线偏差<1mm/m，全长偏差<5mm；水平度<1mm/m；全长偏差<5mm；基础型钢安装后，其顶部宜高出抹平地面10mm；环网柜成套按产品技术要求执行；基础型钢与主体接地网的连接牢固，每段两端必须有明显接地；(4)不同型号的环网柜对柜坑深度及与墙体距离不一定相同，为确保设备的安装和运行，安装基础须符合设计及产品说明要本工序施工负责人合格求；4．2施工准备项目内容说明序号1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员环网柜就位技术工人3+装卸工51 1环网柜安装技术工人5+辅助工3母线安装技术工人3+辅助工3开关调试技术工人2+辅助工2技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作；2 施工内容相对应的设备材料环网开关柜、母线、绝缘堵头及相关配件检查设备材料符合设计要求：1）主、附件清单齐全，2）柜体外观无损伤、变形，3）产品技术文件齐备，收集设备、开关合格证等原件资料及技术资料；3 施工内容相对应的器具、机械及工器具仪表工器具：电、（气）焊工具、手锤、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、扭力扳手、梅花扳手、水平尺、梯子及安全工器具等；机械：吊车，专用液压手动搬运车等；仪表:电阻表（2500V）根据现场情况使用的工器具、机械符合相关要求。
10KV配电柜安装作业指导书
南皮常庄35KV变电站主变增容改造工程高压开关柜安装作业指导书南皮常庄35KV变电站主变增容改造工程施工项目部2015年05月20日1 工程概况和工作量：终期出线：10kV出线9回。
本期出线： 10kV出线9回。
2 施工依据：2.1 《电气装置工程施工及验收规范》(GBJ147-90\GBJ148-90)2.2 《电力建设安全工作规程》(DL 5009.3-1997)2.3 《电力建设安全施工管理规定》2.4 施工设计图纸及设计变更2.5 开关柜安装作业指导书、厂家安装使用说明书3 施工人员组织结构：施工负责人：陆涛技术负责人：于建明质安负责人：周铁勇施工人员：侯新华孙东东张宇张树峰4 施工技术要领及措施：4.1 准备工作4.1.1 开工前应平整施工现场，有足够的场地放置开关及拆箱板。
4.1.2 开关柜室内运输所用的工器具应充分准备。
4.2 开箱检查4.2.1 开关柜开箱检查时甲方代表、乙方技术人员应在场。
4.2.2 外包装良好，无损伤。
4.2.3 设备型号规格与设计相符。
4.2.4 备品备件齐全，技术文件齐全。
4.2.5 设备的外观完好无损伤，无漆面脱落、锈蚀、划伤，瓷件无损伤，瓷件应光洁无损伤、无裂纹、掉瓷现象。
铁瓷粘合填充物应饱满、无缺陷。
4.2.6 如发现缺损现象，填写《顾客提供产品损坏、丢失、缺件、不适用情况报告单》，通知甲方联系厂家解决缺陷问题。
4.2.7 检查完毕及时填写开箱记录、甲、乙双方签字。
4.3 开关柜安装4.3.1 基础型钢的偏差：不直度允许偏差小于1mm/m;水平度允许偏差小于1mm/m。
4.3.2 基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地，并不少于两点。
4.3.3 开关柜室内就位运输时，应采用滚杠滚动方式慢慢移动，移到安装位置。
4.3.4 检查柜体编号是否正确，将柜体排列整齐，找平找正，柜体倾斜度应≤1.5/1000H（mm），垫片不超过二片，并与基础槽钢焊好，柜间用螺栓固定。
10kV环网柜安装作业指导书
1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排3.2人员要求3.3工器具3.4设备安装前检查3.5危险点分析及安全控制措施3.6作业分工4作业程序4.1开工4.2作业内容及标准4.3施工方案1、环网柜安装施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。
不直度水平度要小于5毫米。
1.2原有接地网阻值不符合要求的须新建接地网。
盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。
1.3盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。
妥善保管好设备资料及工器具。
1.4设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。
1.5复测设备安装基础型钢，水平度要应符合规程要求。
1.6按照图纸要求的安装位置和数据严格进行安装1.7屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。
设备外壳与基础应可靠接地。
1.8盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。
1.9电气设备接线与检查。
保护及控制回路接线，按图纸确保接线正确。
芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。
电缆芯线号头要表明回路号、编号、端子号字迹清晰且不宜脱色。
千伏线路环网柜安装更换标准化作业指导书
千伏线路环网柜安装更换标准化作业指导书The latest revision on November 22, 2020Q/GDW10kV线路环网柜安装（更换）标准化作业指导书江苏省电力公司发布目次前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准附录A为规范性附录。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、苏州供电公司。
本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。
10kV线路环网柜安装（更换）标准化作业指导书1 范围本标准规定了10kV线路环网柜安装（更换）标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。
本作业指导书适用于江苏省电力公司系统安装（更换）10kV线路环网柜。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
10kV环网柜安装作业指导书
10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。
系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。
10kV环网柜安装作业指导书新版本
1范围
本作方案适用于安装环网柜作业; 2引用文件及参考资料
GB 50168--1992
GB 50150-91
DL/T 5221 —2005《电气装置安装工程电缆线路施工及验收规范》
《电气装置安装工程电气设备交接试验标准》《城市电力电缆线路设计技术规疋》
《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）一一（试行）；《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备3.1准备工作安排
3.2人员要求
3.3工器具
3.4设备安装前检查
3.5危险点分析及安全控制措施
3.6作业分工
4作业程序4.1开工
4.2作业内容及标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 范围
本作方案适用于安装环网柜作业；
2 引用文件及参考资料
GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》
GB 50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T 5221—2005 《城市电力电缆线路设计技术规定》
DL/T 596-1996 《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；
《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4设备安装前检查
3.5危险点分析及安全控制措施
3.6作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3施工方案
1、环网柜安装
施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。
不直度水平度要小于5毫米。
1.2原有接地网阻值不符合要求的须新建接地网。
盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。
1.3盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。
妥善保管好设备资料及工器具。
1.4设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。
1.5复测设备安装基础型钢，水平度要应符合规程要求。
1.6按照图纸要求的安装位置和数据严格进行安装
1.7屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。
设备外壳与基础应可靠接地。
1.8盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。
1.9电气设备接线与检查。
保护及控制回路接线，按图纸确保接线正确。
芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。
电缆芯线号头要表明回路号、编号、端子号字迹清晰且不宜脱色。
配线整齐美观且绝缘良好。
控制电缆进入盘柜要排列整齐、编号清晰固定牢靠，铠装电缆要在进盘后切断钢带、要在断口处扎紧且钢带要引出接地线可靠接地。
电缆的屏蔽层要可靠接地。
在控制回路接线完成以后，试验人员要对盘内外接线进行全面检查。
2.电缆敷设及电缆头制作安装
2.1电缆敷设
电缆到货后的外观检查，型号、电压、规格是否符合设计要求，资料是否齐全。
敷设电缆和计算电缆长度时，均应留有一定的余量。
电缆敷设于保护管或排管内保护管和排管内径不应小于电缆外径的1.5倍。
保护管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。
当电缆有中间接头时，应放在电缆工作井中。
一般每管只穿
一根电缆。
电缆进入排管的端口处应有防止电缆外护层受到磨损的措施。
电缆头制作安装
施工工序：绝缘遥测-----剥除电缆保护层----焊接地线----包绕填充胶、固---定三叉手套----剥铜蔽层和导电层----压接铜端子----固定绝缘套管----测试绝缘耐压试验----送电运行验收。
绝缘遥测：用2500V遥表对电缆绝缘进行遥测，绝缘电阻应在2500MΩ以上，遥测完毕后应将线芯对地放电。
焊接地线：用编织铜线作电缆钢带及屏蔽引出接地线，现将编织铜线拆开分成三份，重新编织并分别绕各相，用电烙铁、焊锡焊接在屏蔽铜带上，在密封处的地线填满填充物包扎好，形成防潮段。
压接铜端子：先确定引线长度，按端子孔深加5mm。
剥除线芯绝缘，端部销成铅笔头状。
压接端清洁表面，使填充端子与绝缘之间的间隙挤接线端子的压抗，并搭接绝缘层和端子各10mm使其平滑。
固定绝缘管：清洁绝缘管，套入绝缘管至三叉根部，由根部加热，然后加上相色密封管。
