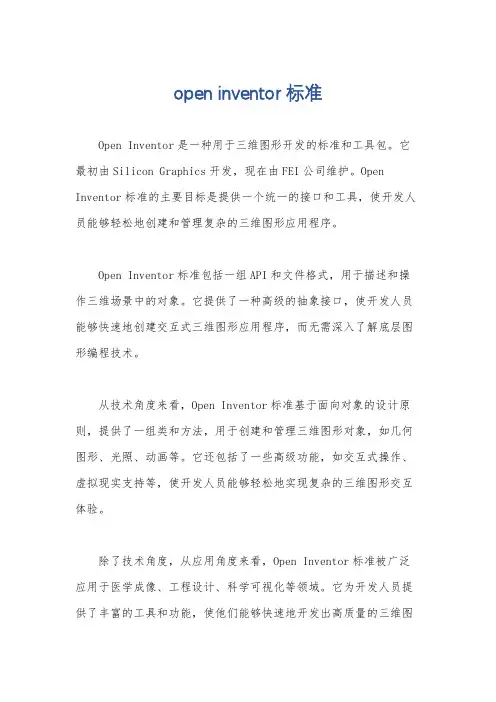

open inventor 标准
open inventor 标准
Open Inventor是一种用于三维图形开发的标准和工具包。
它最初由Silicon Graphics开发，现在由FEI公司维护。
Open Inventor标准的主要目标是提供一个统一的接口和工具，使开发人员能够轻松地创建和管理复杂的三维图形应用程序。
Open Inventor标准包括一组API和文件格式，用于描述和操作三维场景中的对象。
它提供了一种高级的抽象接口，使开发人员能够快速地创建交互式三维图形应用程序，而无需深入了解底层图形编程技术。
从技术角度来看，Open Inventor标准基于面向对象的设计原则，提供了一组类和方法，用于创建和管理三维图形对象，如几何图形、光照、动画等。
它还包括了一些高级功能，如交互式操作、虚拟现实支持等，使开发人员能够轻松地实现复杂的三维图形交互体验。
除了技术角度，从应用角度来看，Open Inventor标准被广泛应用于医学成像、工程设计、科学可视化等领域。
它为开发人员提供了丰富的工具和功能，使他们能够快速地开发出高质量的三维图
形应用程序，从而加快了相关领域的研究和开发进程。
总的来说，Open Inventor标准是一个强大的工具和标准，为开发人员提供了丰富的功能和接口，使他们能够轻松地创建和管理复杂的三维图形应用程序。
它在技术上和应用上都具有重要意义，对于推动三维图形领域的发展起到了重要作用。
OnAir500中文手册

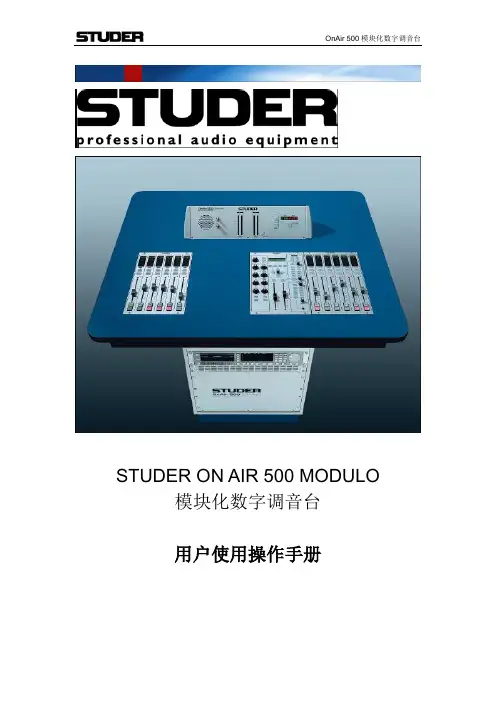

STUDER ON AIR 500 MODULO 模块化数字调音台用户使用操作手册目录1 功能简介 ........................................................................................... 1-11.1 主要特点................................................................................... 1-21.2 特性一览................................................................................... 1-31.3 STUDER ON AIR 500结构图................................................... 1-42 通常功能 ........................................................................................... 2-12.1 Utilization for the Purpose Intended ......................................... 2-12.2 第一步 ...................................................................................... 2-12.2.1 开包，检查......................................................................... 2-12.2.2 安装 ................................................................................... 2-12.2.3 调整，修复......................................................................... 2-22.3 数据指标................................................................................... 2-32.3.1 典型值................................................................................ 2-32.3.2 尺寸 ................................................................................... 2-43 操作 .................................................................................................. 3-13.1 开关.......................................................................................... 3-13.2 推子条 ...................................................................................... 3-33.3 编辑条 ...................................................................................... 3-53.4 监听部分................................................................................... 3-93.5 主推子部分 ............................................................................. 3-113.6 表头部分................................................................................. 3-144 菜单页............................................................................................... 4-14.1 模拟输入................................................................................... 4-24.2 推子分配................................................................................... 4-44.3 自动静音................................................................................... 4-64.4 通道相位................................................................................... 4-74.5 时钟源 ...................................................................................... 4-84.6 数字输出................................................................................... 4-94.7 数字输出（高级） .................................................................. 4-104.8 显示设置................................................................................. 4-124.9 外来信号输入增益 .................................................................. 4-124.10 嘉宾耳机电平.......................................................................... 4-134.11 高通滤波器 ............................................................................. 4-134.12 输入接口命名.......................................................................... 4-144.13 线路/N-1输出......................................................................... 4-144.14 系统锁定密码.......................................................................... 4-174.15 系统锁定设置.......................................................................... 4-184.16 系统锁定状态.......................................................................... 4-194.17 推子启动................................................................................. 4-204.18 主输出推子 ............................................................................. 4-224.19 MIDI备份 ............................................................................... 4-224.20 单声道输出 ............................................................................. 4-244.21 CUE自动清除 ........................................................................ 4-244.22 RCS推子选择 ........................................................................ 4-254.23 RCS设置 ............................................................................... 4-254.24 遥控输入................................................................................. 4-264.25 软件版本................................................................................. 2-274.26 系统设置................................................................................. 2-274.27 对讲分配................................................................................. 2-284.28 TDIF输出............................................................................... 4-294.29 TDIF输出（高级）................................................................. 4-304.30 2#表头显示内容...................................................................... 4-315 对讲 .................................................................................................. 5-15.1 第一种情况（播音员在CR）.................................................... 5-15.2 第二种情况（播音员在STUDIO） ........................................... 5-26 动态处理 ........................................................................................... 6-16.1 门 ............................................................................................. 6-16.2 压缩器 ...................................................................................... 6-26.3 限制器 ...................................................................................... 6-36.4 压缩器+门/限制器+门 ............................................................... 6-36.5 分配动态处理............................................................................ 6-46.6 调整动态处理设置 .................................................................... 6-46.7 动态处理预置............................................................................ 6-56.7.1 存储和命名动态处理预置 ................................................... 6-56.7.2 调用动态处理预置.............................................................. 6-56.7.3 删除动态处理预置.............................................................. 6-67 Lexicon™效果 .................................................................................. 7-17.1 设定一个效果............................................................................ 7-17.2 为一个信号加入效果................................................................. 7-27.3 编辑、存储和命名一个效果预置............................................... 7-27.4 删除效果预置............................................................................ 7-38 场景预置 ........................................................................................... 8-18.1 存储场景预置............................................................................ 8-28.2 重命名场景预置........................................................................ 8-28.3 调用场景预置............................................................................ 8-38.4 删除场景预置............................................................................ 8-48.5 调用出厂设置............................................................................ 8-49 计时器............................................................................................... 9-19.1 手动操作................................................................................... 9-19.2 自动操作................................................................................... 9-110 自动播出控制.................................................................................. 10-110.1 ON AIR 500和STUDER DIGIMEDIA .................................... 10-110.1.1 控制连接和设置............................................................. 10-110.1.2 音频连接 ....................................................................... 10-210.1.3 操作 .............................................................................. 10-210.2 ON AIR 500和RCS系统....................................................... 10-310.2.1 连接和设置.................................................................... 10-310.2.2 操作 .............................................................................. 10-411 软件升值/重新初始化 ...................................................................... 11-111.1 软件升级................................................................................. 11-111.1.1 准备硬件设备 ................................................................ 11-111.1.2 准备PC电脑................................................................. 11-211.1.3 传输并升级软件............................................................. 11-311.2 ON AIR 500重新初始化 ......................................................... 11-511.2.1 ON AIR 500的设置全部归零......................................... 11-511.2.2 效果/动态处理预置归零................................................. 11-511.2.3 场景预置归零 ................................................................ 11-611.2.4 恢复出场设置 ................................................................ 11-612 连接，检测...................................................................................... 12-112.1 接口面板................................................................................. 12-112.1.1 接口板........................................................................... 12-212.2 接口针脚分配.......................................................................... 12-212.2.1 音频输入 ....................................................................... 12-212.2.2 音频输出 ....................................................................... 12-212.2.3 其他音频输入/输出........................................................ 12-312.2.4 控制输入/输出 ............................................................... 12-412.2.5 外置24V支流供电........................................................ 12-612.3 检测连接................................................................................. 12-712.3.1 准备 .............................................................................. 12-712.3.2 音频测试连接 ................................................................ 12-712.3.3 输入分配 ....................................................................... 12-812.3.4 输入命名 ....................................................................... 12-812.3.5 连接一个输入 ................................................................ 12-912.3.6 通道输出分配 ................................................................ 12-912.3.7 为信号加入均衡........................................................... 12-1012.3.8 为信号加入混响........................................................... 12-1012.3.9 恢复常规配制 .............................................................. 12-1113 索引 ................................................................................................ 13-11 功能简介STUDER ON AIR 500被设计为一款广播用直播调音台，可以方便的进行设置，并将使用中可能遇到的误操作间小到最低。
openAI sora介绍
医疗领域
Sora可以应用于医疗领 域，帮助医生进行诊断 和治疗，提高医疗水平。
金融领域
Sora可以应用于金融领 域，帮助投资者进行投 资决策，降低投资风险。
对行业的影响和变革
提高工作效率
OpenAI Sora的引入将大大提高企业的工作效率，减少人 工成本，提高企业的竞争力。
推动行业创新
OpenAI Sora的引入将推动行业的创新，促进新技术、新 理念的应用，推动行业的发展。
提高客户满意度
快速响应客 户需求
通过OpenAI Sora， 企业可以快速响应 客户的需求，提高 客户满意度。
提供个性化 服务
OpenAI Sora可以 根据客户的需求和 偏好提供个性化的 服务，提高客户满 意度。
提高客户忠 诚度
通过提供高质量的 服务，OpenAI Sora可以帮助企业 提高客户忠诚度， 从而提高客户满意 度。
优化算法
OpenAI Sora使用了先进的优化算法，如Adam、 RMSprop等，以快速有效地训练模型，提高模型 的性能和效率。
知识图谱技 术
01
知识表示
知识图谱通过将知识表示 为实体、属性和关系的形 式，实现对知识的结构化 表示。
02
知识推理
知识图谱通过推理算法， 实现对知识的推理和推断， 提高知识应用的效率和准 确性。
根据输入的文本信息，生成相 应的文本，如摘要、翻译、改
写等。
文本编辑
对输入的文本进行编辑和修改， 如拼写检查、语法纠错、情感
分析等。
深度学习技术
神经网络结构
OpenAI Sora使用了多层神经网络结构，包括卷积 神经网络、循环神经网络等，以处理文本和语音数 据。
训练数据
blackdiamond背包产品列表
货号全称中文名称图片背包系列681070BOOST短途技术背包681068OCTANE短途技术背包681066NITRO短途技术背包681071FLARE短途技术背包681069SPARK短途技术背包681067PULSE短途技术背包681039INSTINCT短途技术背包681094BURN短途技术背包681095BLAST短途技术背包681003MAGNUM短途技术背包681093MAGNUM短途技术背包681042FLASH短途技术背包681096FLASH短途技术背包681000BBEE短途技术背包681092BBEE短途技术背包681077INFINITY 60长途耐力行程背包背包长途耐力行程背包681074AXIOM 40长途耐力行程背包681076INFINITY 50681072AXIOM 30长途耐力行程背包681078INNOVA 50长途耐力行程背包背包681075ASTRAL 40长途耐力行程背包68106350 CALIBER技术攀登背包681049DEMON技术攀登背包681065DEMONDUFFEL技术攀登背包681064SHOT技术攀登背包681006QUANTUM65登山背包359997SUPERCHUTEROPE BAG绳包681007QUANTUM55登山背包681008QUANTUM45登山背包50681047PREDATOR50登山背包681027SPHYNX 32登山背包681028SPHYNX 42登山背包681017SPEED 40登山背包681016SPEED 30登山背包681041RPM登山背包681088MISSION 75登山背包681087MISSION 50登山背包681086EPIC 45登山背包681086EPIC 45登山背包681085EPIC 35登山背包681084AXIS 33登山背包681083SPEED 55登山背包681082SPEED 40登山背包681081SPEED 30登山背包681043DART日常背包681044HOLLOWPOIT日常背包681004PROWLERLumbarPack腰包681045BULLET日常背包681009FUSELumbarPack腰包681005PROWLER.5 LumbarPack腰包680085HERCULES100装备行李包680086HERCULES60装备行李包680081HUEY100装备行李包680082HUEY60装备行李包681058COVERT滑雪背包681056AGENT滑雪背包681056AGENT滑雪背包681050BANDIT滑雪背包简介产地尺码/颜色数量炭灰大码COAL L 钢蓝中码BLUE STEEL M钢蓝大码BLUE STEEL L 炭灰中码COAL M 黏土红中码RED CLAY M 黏土红大码RED CLAY L2010新款，采用ergoACTIVE 背负系统，能承载全天所需装备，通过顶部取放的大号背包专利申请中的ergoACTIVE 背负系统，可滑动肩带、自由转动腰带的紧密配合，让你在前后、左右、上下三个方向上都能不受约束的移动。
openair中文介绍153页PPT
软件线路图
软件线路图
• 不支持TD-SCDMA SDR和IPv6 互联 • 网状和蜂窝状拓扑 • 室内 MIMO-OFDMA TDD波形 (像WiMAX 2004一样) • 分布式信号处理和网状拓扑功能（L2.5中继） • LTE-DL的标准波形 • 像状网扩展，对WIDENS/CHORIST进行整合 • 正在进行整合WIDENS/CHORIST的协议栈（openair2）
OpenAirInterface开发区域
• 蜂窝拓扑结构，单一的频率资源分配，跨层宽带调度，网 状拓扑结构，分布式资源控制
• OPENAIR3：无线网络 • 全IP移动性管理，802.21，蜂窝/网状路由协议，网状拓扑
管理，多模式无线电资源管理
当前的 OpenAirInterface 网络拓扑
第一种 蜂窝状拓扑
openair中文介绍
第一部分 OpenAir 教程
移动通信部Eurecom
2012年4月13日 王梅梅
概要
• Openairinterface简介 • 当前PHY/MAC 的发展 • OpenAirInterface模拟/仿真方法 • 提供的开源软硬件无线电技术平台
主要涉及的学科领域
• 实时无线电信号处理 • 硬件/软件架构支持实时信号处理（软件无线电，多处理器系统级芯片） • 物理层的算法优化（UMTS的LTE和802.16m技术） • PHY层支持蜂窝状和网状网络拓扑结构 • 全IP无线网络
全IP移动网络协议802.21（基站的IPv6路由器，IPv6的移动性管理） • IP/ MPLS协议适应网状拓扑 • 蜂窝状和网状网络拓扑的第二层协议（MAC调度，无线资源控制，无线链路控制） • 灵敏射频系统设计 • 宽带无线电设计，线性范围宽动态接收机 • “智能”射频（RF/ DSP的协同设计） • 设计与仿真方法 • 有效的模拟方法（性能，功能和行为） • 抽象技术（硬件建模，PHY子系统建模，交通建模等） • 分布式实时无线网络仿真的射频仿真架构
欧迅 遥控智能救生器 使用说明书
上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298遥控智能救生器使用说明书V2.3上海欧迅睿智能科技有限公司生产依据：企业标准Q31/0117001005C001-2018-04目录一、智能救生器主机结构介绍 (2)二、遥控器结构介绍 (4)三、可充电移动箱 (6)四、使用步骤说明 (8)五、充电说明 (12)六、维护说明 (143)七、存储说明 (13)八、不建议使用场合 (14)九、故障处理 (14)十、附件 (16)1上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-02982上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298一、智能救生器主机结构介绍智能救生器主机结构示意图智能救生器主机电量显示屏显示屏外框电池电量显示3上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298OBT1000pro-2主机状态速查表（报警声）OBT1000pro-2主机规格4上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298二、遥控器结构介绍遥控器结构示意图5上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298ORT100遥控器状态速查表6上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298三、可充电移动箱7上海欧迅睿智能科技有限公司Shanghai Oceanring Technology Inc.Tel:+400-021-0298四、使用步骤说明步骤一：主机电量确认将主机从可充电移动箱取出并观察主机上电量显示模块，确保主机每次工作之前至少有4格电量，否则请更换机器，或者继续充电直至电量显示模块至少有4格电量后方可使用（充电后请检查充电口是否拧紧，如未拧紧，请继续拧好，确保不会漏水）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• • • • • • • • •
主要涉及的学科领域
• • • • 传播和系统测量及它们的分析（EMOS） 宽带信道的特性和建模 实时测量的收集和离线性能分析 认知无线电
• 基于传感器网络的创新技术的发展，将支持在同 一个区域的持牌及无牌的无线用户共存 • 认知无线电的设计，规模尺寸和网络互联
协作网络工具
物理信号
• 参考信号 特定小区的参考信号：在UE中用于信道估计和频 率偏移估计 特定用户的参考信号：用于给特定用户接收量身 定制信号中的信道估计 • 同步信号 主同步信号：用于UE中的定时采集 次同步信号：用于UE物理信道解调中的基本帧接 收
天线端口
• LTE支持多达4个物理的天线 单天线配置，（P ={0}） 双天线配置，（P ={0,1}） 四天线配置，（P ={0,1,2,3}）在中目 前不支持（ExpressMIMO和ExpMIMO-Lite...） • 第五个“虚拟”的天线，（P ={4}）被列入以表明 MBSFN（MBMS）的参考和物理信道 这在中不支持 • 第六个“虚拟”的天线，（P ={5}），包括用户特定的 天线处理（如波束形成与物理天线的数目不详的指示） 这在中不支持
虚拟资源块
• PRBS可以被置换成虚拟RBS（VRBs）以应对 日益多样化的衰落和小区间干扰 • 目前不支持
资源元组
• 资源元组是用于描述PRBS中用来控制信号 的部分
下行物理信道的基带信号处理过程
• 下行物理信道的基带信号处理过程包括以下步骤， • 对在物理信道上传输的每个码字中的信道编码后比 特进行加扰； • 对加扰后的比特进行调制，得到复数调制符号； • 将所得复数调制符号映射在一个或多个传输层； • 对每层上的复数调制符号进行预编码，用于在天线 端口上的发射； • 将每个天线端口上的复数调制符号映射到RE 上； • 在每个天线端口上产生复数的时域OFDM信号。
通用传输链
通用传输链(图解释)
• • • • • • • • 一个或两个码字 仍然被列入为DLSCH QPSK，16QAM64 QAM（每个流可能不同） 调制映射(modulation mapper) 层的映射(layer mapper) 预编码(Precoding) 资源元素映射(resource element mapper) OFDM信号的产生(OFDM signal generation)
对LEON3固件的更新
• • • • 提供卡的最新固件 后果 要求 否则
Linux 设备
• /dev/openair0 • Nasmesh
PHY/ MAC地址的特点 （OpenAirInterface-LTE）
• 目的：在OpenAirInterface 的软硬件平台上开发符合LTER8 标准的一个开源基带实现 • 目标：LTE的用户平面的特点 完全符合LTE的帧（正常的和扩展的前缀） 符合全下行共享信道 完全符合的DL先导结构 支持传输模式的一个子集（2x2的操作） 模式1,2,4,5,6（包括研究模式3） 在一个ENB中最多支持3个扇区 对测量活动有用 对作为面向研究的起点的扩展有用（对LTE有潜在的影响） 提供逼真（和快速）的PHY / MAC LTE仿真环境
OpenAirInterface开发区域
• 认知技术 • 宽带RF，灵敏频谱管理，干扰管理和控制， 分布式/协同技术，频谱感知，认知和灵活的无线电架构， 环境网络 • OPENAIR0：无线嵌入式系统设计 灵敏RF设计，可重构高端收发器架构，FPGA原型，模拟方 法，软件开发工具，低功耗芯片设计 • OPENAIR1：基带/ PHY • 先进PHY（LTE/802.16x），传播测量和建模，遥感和定位 技术，物理建模工具 • OPENAIR2：媒体接入协议
第一种 蜂窝状拓扑
当前的 OpenAirInterface 网络拓扑
第二种网络状拓扑
原型设备时间轴
原型设备时间轴
• 蜂窝系统 • 纯软件无线电 • 支持WCDMA TDD All-IPv4/v6 • ADHOC/蜂窝和网状拓扑 • FPGA-SoC（Virtex2）2x2OFDM（A）和2GHZ • 5MHz的通道蜂窝（向LTE） • 蜂窝，ADHOC和P2MP拓扑 • FPGA-SoC（Virtex5）+合作伙伴处理引擎接口 • 敏捷调整模块（0.2-7KHZ） • 最大通道带宽20 MHzOFDM（A）/ WCDMA
CardBusMIMO 1
• • • • • • 当前平台上的应用试验和测试网络部署蜂 窝部署 网状部署 EMOS信道探测 32位CBMIMO1 - V2卡的制作 23 dBm的输出功率
基于软件无线电的CBMIMO1 x86
基于软件无线电的CBMIMO1 x86
• MAC / PHY是基于RTAI下的RT线程实现的 • 它们和PCI上的子系统DAQ 的DMAs同步 • 第三层网络充分使用Linux网络栈
CBMIMO1 嵌入系统
CardBusMIMO是一个“纯”软件无线电前端
当前 CBMIMO1 V2 的设计
• CBMIMO1提供 • 基于LEON3的一个Xilinx XC2V3000 FPGA嵌入式处理 引擎 • AD9862 接收引擎 • CBMIMO1允许在 FDD（外部射频）或TDD情况下 的2x2 MIMO操作
层映射（空间复用）
层映射（天线分集）
第二种格式未实行
预编码
• 预编码提供两种用途:
• 通过空频分组编码或单流延迟分集实现天线分集 • 较高等级的闭环技术（双数据流MIMO和MU-MIMO）
从左到右分别是空间复用，大循环延迟分集，前者已经实现，后 者还未实现
空间复用/ MU-MIMO
根据ENB反馈选择预编码码字，实施（QPSK/ QPSK的QPSK/16QAM，16QAM/16QAM）
发射分集（2天线）
已实现 (QPSK, 16QAM,64QAM）
收端的Alamouti合并
已实现 (QPSK, 16QAM,64QAM）
物理下行控制信道PDCCH
• PDCCH 承载调度以及其他控制信息，在n个连续的 控制信道元（CCE）上进行传输，从第i 个CCE 开 始，满足i mod n = 0。一个CCE 对应于9 个REG， PDCCH 支持的格式如下：
帧结构
• LTE被指定为1.08 MHz和19.8 MHz之间的任何带宽， 且是180 kHz的倍数 “共同”的大小将会是 1.08 MHz的传输带宽有1.25 MHz的间距 2.7 MHz传输带宽有3 MHz的间距 4.5 MHz传输带宽有5 MHz间隔的（为 上的CardBus MIMO1的兴趣） 9 MHz的传输带宽有10 MHz信道间隔（为 上ExpressMIMO的兴趣） 13.5 MHz的传输带宽有15 MHz的间距 18 MHz传输带宽有20 MHz信道间隔（为 上ExpressMIMO的兴趣
资源块
资源块
• LTE定义了一个资源块的概念，代表上行和 下行传输的最小调度资源 • 物理资源块（PRB），相当于180千赫的频 谱
共同PRB格式
• 在时域上PRBS被映射成连续的（6或7）个 OFDMA/ SC-FDMA符号 • 在频域上每个PRB等于每个OFDMA符号对应 的12个子载波（相邻子载波间隔15KHZ） • 因为不同的信道带宽有共同的PRB大小，所 以系统规模是针对不同带宽而言的
OpenAirInterface中的PDCCH
• 目前OpenAirInterface所支持PDCCH的仍在整 合，但是 • 尾比特C.代码和速率匹配已经实现 • 性能测试仍在被执行
第一部分 OpenAir 教程
移动通信部Eurecom
2012年4月13日 王梅梅
概要
• • • • Openairinterface简介 当前PHY/MAC 的发展 OpenAirInterface模拟/仿真方法 提供的开源软硬件无线电技术平台
主要涉及的学科领域
• • • • • 实时无线电信号处理 硬件/软件架构支持实时信号处理（软件无线电，多处理器系统级芯片） 物理层的算法优化（UMTS的LTE和802.16m技术） PHY层支持蜂窝状和网状网络拓扑结构 全IP无线网络 全IP移动网络协议802.21（基站的IPv6路由器，IPv6的移动性管理） IP/ MPLS协议适应网状拓扑 蜂窝状和网状网络拓扑的第二层协议（MAC调度，无线资源控制，无线链路控制） 灵敏射频系统设计 宽带无线电设计，线性范围宽动态接收机 “智能”射频（RF/ DSP的协同设计） 设计与仿真方法 有效的模拟方法（性能，功能和行为） 抽象技术（硬件建模，PHY子系统建模，交通建模等） 分布式实时无线网络仿真的射频仿真架构
RTAI 和用户空间
• • • • • RTAI被使用在OpenAirInterface PC环境，是为了 提供CBMIMO1资源的硬实时支持 提高几十微秒调度的准确性 足够的LTE子帧反应时间（500us） 为Linux网络子系统和内核功能提供简单的接口使 用调度机制在内核RTAI中执行DSP（高度优化的 SIMD代码！）
OFDMA/SC-FDMA 的映射
