建筑幕墙结构计算基础133页
幕墙结构计算
版权归中国建筑所有，请勿翻印
三、建筑装饰施工脚手架计算
武汉湘隆时代广场双排脚手架；运用广联达施工安全设施计算软件，相似软件品茗安全
落地式双排脚手架立面图
版权归中国建筑所有，请勿翻印
落地式双排脚手架剖面图
33
小结： 1.广联达和品茗只能处理常规的脚手架计算问题。 2.对于非常规的脚手架项目，后续准备通过Sap2000进行计算。
单击此处添加文字内容 建筑室内结构计算探讨。
3
1、建筑幕墙结构计算
一、建筑幕墙定义
1. 建筑幕墙：由面板与支承结构体系（支承装置与支承结构）组成的、可 相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构 所受作用的建筑外围护墙。 （1）建筑幕墙按照安装施工方法划分为：构件式幕墙和单元式幕墙。 构件式幕墙：现场在主体结构上安装立柱、横梁和各种面板的建筑 幕墙。 单元式幕墙：由各种墙面板与支承框架在工厂制成完整的幕墙结构 基本单位，直接安装在主体结构上的建筑幕墙。
Sap2000建立模型计算铝板骨架。
27
版权归中国建筑所有，请勿翻印
3、建筑装饰专项施工方案计算
一、 幕墙施工吊篮轨道和支撑计算
中建创业大厦吊篮轨道和支撑建模计算
中建创业大厦吊篮轨道和支撑实景照片
版权归中国建筑所有，请勿翻印
小结： 1.中建创业大厦初始方案计划采用常规的吊篮支撑方式，后部加配重，采 用此种常规方式，会和总包的屋面防水干涉。若总包先做防水，幕墙需把 配重拆除，影响幕墙正常施工。 2.通过和项目沟通，常规的吊篮支撑方式不可行。商量探讨，采用固定于女儿 墙的方式，后续通过结构计算，主体结构校核女儿墙，安全可行，并成功通过 专家论证会。 3.后续项目如果有此类案例，可向幕墙设计分院寻求技术支持。
建筑幕墙计算及幕墙后支撑钢结构的设计

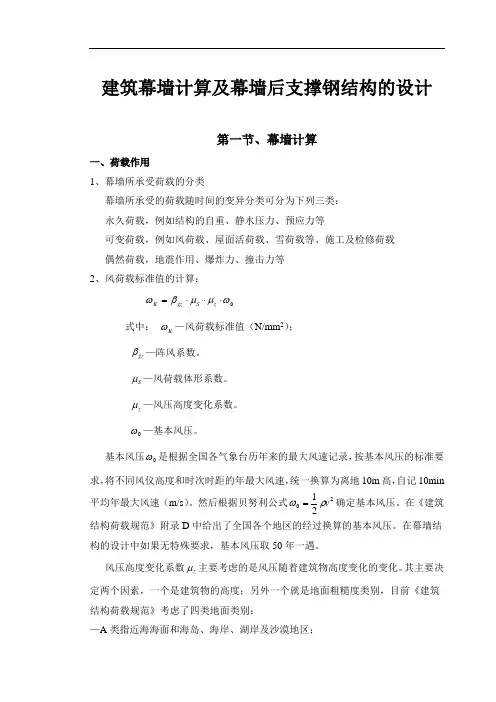

建筑幕墙计算及幕墙后支撑钢结构的设计第一节、幕墙计算一、荷载作用1、幕墙所承受荷载的分类幕墙所承受的荷载随时间的变异分类可分为下列三类： 永久荷载，例如结构的自重、静水压力、预应力等可变荷载，例如风荷载、屋面活荷载、雪荷载等、施工及检修荷载 偶然荷载，地震作用、爆炸力、撞击力等 2、风荷载标准值的计算：0ωμμβω⋅⋅⋅=z S gz K式中： K ω—风荷载标准值（N/mm 2）； gz β—阵风系数。
S μ—风荷载体形系数。
z μ—风压高度变化系数。
0ω—基本风压。
基本风压0ω是根据全国各气象台历年来的最大风速记录，按基本风压的标准要求，将不同风仪高度和时次时距的年最大风速，统一换算为离地10m 高，自记10min 平均年最大风速（m/s ）。
然后根据贝努利公式2021v ρω=确定基本风压。
在《建筑结构荷载规范》附录D 中给出了全国各个地区的经过换算的基本风压。
在幕墙结构的设计中如果无特殊要求，基本风压取50年一遇。
风压高度变化系数z μ主要考虑的是风压随着建筑物高度变化的变化。
其主要决定两个因素，一个是建筑物的高度；另外一个就是地面粗糙度类别，目前《建筑结构荷载规范》考虑了四类地面类别：—A 类指近海海面和海岛、海岸、湖岸及沙漠地区；—B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； —C 类指有密集建筑群的城市市区；—D 类指有密集建筑群而且房屋较高的城市市区；风荷载体形系数S μ是指风作用在建筑物表面上所引起的实际压力或吸力与来流风的速度压的比值。
对于墙面幕墙的体形系数，正压按照《建筑结构荷载规范》表7.3.1取；而负压，对墙面取-1.2，墙角取-2.0。
墙角边指房屋宽度的0.1或房屋平均高度的0.4，取其小者，但不小于1.5m 。
阵风系数gz β是考虑由于风的脉动引起局部风压瞬时增大，同样与高度及地面粗糙度类别有关。
它区别于高层建筑的风振系数。
对于表面形状复杂的幕墙结构或者有风洞实验资料的工程，应该按照实验资料进行计算。
幕墙设计计算书

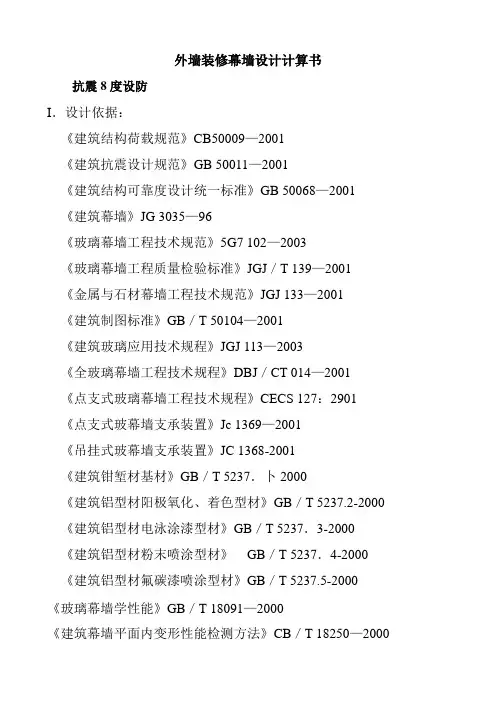

外墙装修幕墙设计计算书抗震8度设防I．设计依据：《建筑结构荷载规范》CB50009—2001《建筑抗震设计规范》GB 50011—2001《建筑结构可靠度设计统一标准》GB 50068—2001《建筑幕墙》JG 3035—96《玻璃幕墙工程技术规范》5G7 102—2003《玻璃幕墙工程质量检验标准》JGJ／T 139—2001《金属与石材幕墙工程技术规范》JGJ 133—2001《建筑制图标准》GB／T 50104—2001《建筑玻璃应用技术规程》JGJ 113—2003《全玻璃幕墙工程技术规程》DBJ／CT 014—2001《点支式玻璃幕墙工程技术规程》CECS 127：2901《点支式玻幕墙支承装置》Jc 1369—2001《吊挂式玻幕墙支承装置》JC 1368-2001《建筑钳堑材基材》GB／T 5237．卜2000《建筑铝型材阳极氧化、着色型材》GB／T 5237.2-2000 《建筑铝型材电泳涂漆型材》GB／T 5237．3-2000《建筑铝型材粉末喷涂型材》GB／T 5237．4-2000 《建筑铝型材氟碳漆喷涂型材》GB／T 5237.5-2000《玻璃幕墙学性能》GB／T 18091—2000《建筑幕墙平面内变形性能检测方法》CB／T 18250—2000《建筑幕墙抗震性能振动台试验方法》GB／T 18575—2001《紧固件机械性能螺栓、螺钉和螺柱》GB 3098.1-2000《紧固件机械性能螺母粗牙螺纹》GB 3098.2-2000《紧固件机械性能螺母细牙螺纹》GB 3098.4-2000《紧固件机械性能自攻螺钉》GB 3098.5 2—2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》GB 3098．6-2000《紧固件机械性能、不锈钢、螺母》OB 3098．15—2000《螺纹紧固件应力截面积和承载面积》GB／T16823.1—1997《焊接结构用耐候钢》GB／T 4172—2000《浮法玻璃》OB 11614 1999《夹层玻璃》GB 9962—1999《钢化玻璃》GB／T 9963—1998《幕墙用钢化玻璃与半钢化玻璃》GB 17841—1999《铝及铝合金轧制板材》GB／T 3880—1997《铝塑复合板》CB／T 17748《干挂天然花山岗石，建筑板材及其不锈钢配件》Jc 830.1830.2 -1998 《建筑用铝型材、铝板氟碳涂层》JC 133—2000《建筑用安全玻璃防火玻璃》GB 15763.1 -2001《混凝土接缝用密封胶》7C／T 881—2001《幕墙玻璃接缝用密封胶》JC／T 882—2001《石材幕墙接缝用密封胶》JC／T 883—2001《中空玻璃用弹性密封胶》JC／T 486—2001《天然花岗石建筑板材》GB／T 18601—2001II．基本计算公式：(1)．场地类别划分：根据地面粗糙度，场地可划分为以下类别：A类近海面，海岛，海岸，湖岸及沙漠地区：B类指田野，乡村，丛林，丘陵以及房屋比较稀疏的乡镇和城市郊区：C类指有密集建筑群的城市市区：D类指有密集建筑群且房屋较高的城市市区：四季公寓按C类地区计算风压(2)．风荷载计算：幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009—2001 7.1.1采用风荷载计算公式：W K=βg z×μz×μS×W O其中：W K---作用在幕墙上的风荷载标准值(kN／m2)βg z----瞬时风压的阵风系数，按《建筑结构荷载规范》6850009 2001 取定根据不同场地类型，按以下公式计算：βg z =K(1+2 μf)其中K为地区粗糙度调整系数，μf为脉动系数A类场地：βg z=0.92*(1+2μf) 其中：μf=0.387*(Z／10)-0.12B类场地：βg z =089*(1+2μf) 其中：μf=0.5*(Z／10)-0.16C类场地：βg z =0.80*(1+2μf) 其中：μf=0.734*(Z／10)-0.22 D类场地：B。
幕墙计算书
目录第一章：工程概况---------------------------------------------P2 第二章：结构设计理论和标准--------------------------------P3-P4 第三章：幕墙材料的物理及力学性能--------------------------P5-P7 第四章：荷载和作用计算-----------------------------------P8-P10 第五章：幕墙玻璃设计计算--------------------------------P11-P18 第六章：结构胶缝宽度和厚度计算--------------------------P19-P20 第七章：幕墙铝板设计计算--------------------------------P21-P23 第八章：玻璃及铝板幕墙立柱的设计计算--------------------P24-P32第九章：玻璃及铝板幕墙横梁的设计计算--------------------P33-P39 第十章：石材幕墙的设计计算------------------------------P40-P45 第十一章：幕墙其他配件验算------------------------------P46-P50第一章工程概况1.1工程名称：1.2 工程地点：1.3 幕墙总高度：84.400米1.4 幕墙防火等级：耐火等级为一级1.5 防雷分类：二类1.5 荷载及其组合：幕墙系统在结构设计时考虑以下荷载及其组合●风荷载●自重●施工荷载●温度应力作用●雪荷载1.6 构件验算：幕墙系统设计时验算如下节点和构件●幕墙系统与主体结构的连接件强度●竖梁、横梁等杆件的强度和刚度●各连接螺栓、螺丝的强度●玻璃等面材的强度●结构胶缝的宽度和厚度第二章结构设计理论和标准2.1 本结构计算过程均遵循如下规范及标准：2.1.1 《建筑结构荷载规范》GB50009-20012.1.2 《钢结构设计规范》GB50017-20032.1.3 《玻璃幕墙工程技术规范》JGJ102-20032.1.4 《金属与石材幕墙工程技术规范》JGJ133-20012.1.5 《建筑物防雷设计规范》GB50057-942.1.6 《建筑设计防火规范》GBJ16-87（2001年版）2.2 结构设计和计算时均遵守如下理论和标准及相应的计算方法：2.2.1玻璃幕墙、铝板幕墙、石材幕墙等均按围护结构设计。
玻璃幕墙计算书
.. 吴忠市人民医院迁建工程全科医师培训楼玻璃幕墙计算书设计单位：计算人：检查：审核：20 年月基本计算公式(1).场地类别划分:地面粗糙度可分为A、B、C、D四类：--A类指近海海面和海岛、海岸、湖岸及沙漠地区；--B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇；--C类指有密集建筑群的城市市区；--D类指有密集建筑群且房屋较高的城市市区。
(2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2012规定采用，垂直于建筑物表面上的风荷载标准值，应按下述公式计算：1当计算主要承重结构时W k=βzμsμz W0（GB50009 8.1.1-1）2当计算围护结构时W k=βgzμs1μz W0（GB50009 8.1.1-2）式中：其中: W k---垂直作用在幕墙表面上的风荷载标准值(kN/m2)；βgz---高度Z处的阵风系数,按《建筑结构荷载规范》GB50009-2012第8.6.1条取定。
根据不同场地类型,按以下公式计算: βgz=1+2g I10(Z/10)-α其中g为峰值因子，取值2.5，α为地面粗糙度指数，I10为10m高名义湍流度。
经化简，得：A类场地: βgz=1+0.6×(Z/10)-0.12B类场地: βgz=1+0.7×(Z/10)-0.15C类场地: βgz=1+1.15×(Z/10)-0.22D类场地: βgz=1+1.95×(Z/10)-0.30μz---风压高度变化系数,按《建筑结构荷载规范》GB50009-2012第8.2.1条取定。
根据不同场地类型,按以下公式计算:A类场地: μz=1.284×(Z/10)0.24B类场地: μz=1.000×(Z/10)0.30C类场地: μz=0.544×(Z/10)0.44D类场地: μz=0.262×(Z/10)0.60按《建筑结构荷载规范》GB50009-2012第8.3.3条验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表8.3.1-1采用；2. 负压区—对墙面，取-1.2—对墙角边，取-2.0二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。
幕墙计算书
目录第一章：工程概况---------------------------------------------P2 第二章：结构设计理论和标准--------------------------------P3-P4 第三章：幕墙材料的物理及力学性能--------------------------P5-P7 第四章：荷载和作用计算-----------------------------------P8-P10 第五章：幕墙玻璃设计计算--------------------------------P11-P18 第六章：结构胶缝宽度和厚度计算--------------------------P19-P20 第七章：幕墙铝板设计计算--------------------------------P21-P23 第八章：玻璃及铝板幕墙立柱的设计计算--------------------P24-P32第九章：玻璃及铝板幕墙横梁的设计计算--------------------P33-P39 第十章：石材幕墙的设计计算------------------------------P40-P45 第十一章：幕墙其他配件验算------------------------------P46-P50第一章工程概况1.1工程名称：1.2 工程地点：1.3 幕墙总高度：84.400米1.4 幕墙防火等级：耐火等级为一级1.5 防雷分类：二类1.5 荷载及其组合：幕墙系统在结构设计时考虑以下荷载及其组合●风荷载●自重●施工荷载●温度应力作用●雪荷载1.6 构件验算：幕墙系统设计时验算如下节点和构件●幕墙系统与主体结构的连接件强度●竖梁、横梁等杆件的强度和刚度●各连接螺栓、螺丝的强度●玻璃等面材的强度●结构胶缝的宽度和厚度第二章结构设计理论和标准2.1 本结构计算过程均遵循如下规范及标准：2.1.1 《建筑结构荷载规范》GB50009-20012.1.2 《钢结构设计规范》GB50017-20032.1.3 《玻璃幕墙工程技术规范》JGJ102-20032.1.4 《金属与石材幕墙工程技术规范》JGJ133-20012.1.5 《建筑物防雷设计规范》GB50057-942.1.6 《建筑设计防火规范》GBJ16-87（2001年版）2.2 结构设计和计算时均遵守如下理论和标准及相应的计算方法：2.2.1玻璃幕墙、铝板幕墙、石材幕墙等均按围护结构设计。
幕墙结构计算培训
2024/10/13
荷载计算
❖ 风荷载 ❖ 地震荷载 ❖ 雪荷载 ❖ 活荷载 ❖ 温度荷载 ❖ 位移荷载 ❖ 其它荷载
2024/10/13
❖ 荷载组合
标准组合（刚度校核） 设计组合（强度校核）
风荷载计算
➢ 风荷载
2024/10/13
2024/10/13
βgz：阵风系数
1、查表：根据粗糙度、 按高度线性插值计算
2、根据公式进行计算：
gz
1
2
gI10
(z 10
)
z:高度 g:峰值因子2.5
I10:10m高民意湍流度，取：
0.12、0.14、0.23、0.39
α:地面粗糙度指数，取：
0.12、0.15、0.22、0.30
按照《建筑结构荷载规范》 GB 5009-2012第8章
WK=βgz·μS·μZ·W0
βgz：阵风系数 μS：风荷载体型系数 μZ：风压高度变化系数 W0： 地区基本风压
针对围护结构： GB 5009第8.3.3条 同时应注意各种规范对风荷载最小值要求
2024/10/13
地面粗糙度
注：幕墙地面粗糙度多为B类，一般情况下可查主体结构设计说明
横梁挠度计算
挠度根据横梁所受荷载形式按公式计算，公式查静力计算手册
2024/10/13
立柱的计算
➢ 立柱的计算模型 根据立柱的实际支承条件,立柱可简化为简支梁,双跨梁,多跨铰接梁
➢ 立柱上的荷载分布 立柱上水平风荷载一般按均布荷载简化 立柱上自重荷载一般以轴力的形式作用
➢ 立柱受力分析 计算时分别验算立柱的受弯承载力,受剪承载力以及刚度验算
广场幕墙结构计算书
广场幕墙结构计算书第一部分、计算书设计依据 (9)第二部分基本参数及主要材料设计指标 (9)1、基本参数 (9)2、6063-T5铝型材(壁厚≤10 mm) (10)3、6063A-T5铝型材 (壁厚≤10 mm) (10)4、浮法玻璃〔厚度5～12 mm〕 (10)5、钢化玻璃〔厚度5～12 mm〕 (10)6、3003铝单板〔2.5mm、3.0mm厚〕 (10)7、结构硅酮密封胶 (11)8、Q235B钢 (11)9、结构用不锈钢 (0Gr18Ni9) (11)10、奥氏体不锈钢螺栓〔A2-70〕 (11)11、焊缝 (Ⅱ级焊缝，焊缝厚度或直径d≤16mm) (11)12、C30钢筋混凝土 (12)13、Φ5mm抽芯铝铆钉 (12)第三部分、幕墙风荷载作用值计算 (12)第一章、计算说明 (12)第二章、幕墙风荷载计算 (12)【一】水平风荷载值计算 (12)【二】各幕墙分项风荷载计算值 (13)第四部分、明框玻璃幕墙结构计算 (14)【三】明框玻璃幕墙承受的水平风荷载计算 (14)【四】明框玻璃幕墙承受的水平地震荷载计算 (15)【五】荷载组合 (15)第二章、玻璃面板计算 (16)【一】计算说明 (16)【二】玻璃面板强度校核 (16)【三】玻璃面板挠度校核 (17)第三章、明框玻璃幕墙板块的平面内变形性能计算 (18)【一】计算说明 (18)【二】平面变形性能确定 (18)【三】平面变形性能校核 (19)第四章、玻璃幕墙横梁计算 (19)【一】计算说明 (19)【二】力学模型 (19)【三】荷载作用值 (19)【四】荷载计算 (21)【五】横梁截面参数 (22)六、横梁强度校核 (22)七、横梁抗剪强度校核 (23)八、横梁挠度校核 (23)第五章、玻璃幕墙立柱计算 (24)【一】计算说明 (24)【二】力学模型 (24)【三】荷载作用值 (24)【四】立柱截面参数 (25)【五】立柱抗弯强度校核 (25)六、立柱抗剪强度校核 (25)七、立柱挠度校核 (26)第六章、幕墙连接件计算 (26)【一】横梁与立柱的连接计算 (26)【二】立柱与钢角码的连接计算 (27)【三】钢角码与埋件连接计算 (28)第五部分、半隐框玻璃幕墙结构计算〔一〕 (29)【一】计算说明 (29)【二】半隐框玻璃幕墙自重荷载计算 (29)【三】半隐框玻璃幕墙承受的水平风荷载计算 (29)【四】半隐框玻璃幕墙承受的水平地震荷载计算 (30)【五】荷载组合 (31)第二章、玻璃面板计算 (31)【一】计算说明 (31)【二】玻璃面板强度校核 (31)【三】玻璃面板挠度校核 (32)第三章、玻璃幕墙横梁计算 (33)【一】计算说明 (33)【二】力学模型 (34)【三】荷载作用值 (34)【四】荷载计算 (35)【五】横梁截面参数 (36)六、横梁强度校核 (37)七、横梁抗剪强度校核 (37)八、横梁挠度校核 (37)第四章、玻璃幕墙立柱计算 (38)【一】计算说明 (38)【二】力学模型 (38)【三】荷载作用值 (38)【四】立柱截面参数 (39)六、立柱抗弯强度校核 (39)七、立柱抗剪强度校核 (39)八、立柱挠度校核 (40)第五章、幕墙连接件计算 (40)【一】横梁与立柱的连接计算 (40)【二】立柱与钢角码的连接计算 (41)【三】钢角码与埋件连接计算 (42)第六部分、半隐框玻璃幕墙结构计算〔二〕 (43)第一章、荷载计算 (43)【一】计算说明 (43)【四】横明竖隐玻璃幕墙承受的水平地震荷载计算 (44)【五】荷载组合 (45)第二章、玻璃面板计算 (45)【一】计算说明 (45)【二】玻璃面板强度校核 (45)【三】玻璃面板挠度校核 (47)【四】玻璃板块与副框之间的结构胶强度计算 (48)第三章、玻璃幕墙横梁计算 (49)【一】计算说明 (49)【二】力学模型 (49)【三】荷载作用值 (49)【四】荷载计算 (50)【四】横梁截面参数 (51)【五】横梁强度校核 (52)六、横梁抗剪强度校核 (52)七、横梁挠度校核 (53)第四章、玻璃幕墙立柱计算 (53)【一】计算说明 (53)【二】力学模型 (53)【三】荷载作用值 (53)【四】立柱截面参数 (54)【五】立柱抗弯强度校核 (54)六、立柱抗剪强度校核 (55)八、立柱挠度校核 (55)第五章、幕墙连接件计算 (55)【一】横梁与立柱的连接计算 (55)【二】立柱与钢角码的连接计算 (57)【三】钢角码与埋件连接计算 (58)第七部分隔热窗结构计算 (58)第一章玻璃面板计算 (58)【一】计算说明 (58)【二】玻璃面板荷载计算 (58)【三】外片玻璃面板强度校核 (60)【三】计算模型 (64)【四】上悬窗中横内力计算 (64)【五】横梁截面参数 (65)六、横梁抗弯强度校核 (65)七、横梁抗剪强度校核 (66)八、横梁挠度校核 (66)第三章、推拉窗中横梃计算 (67)【一】计算说明 (67)【二】推拉窗的荷载计算 (67)【三】计算横型 (69)【四】推拉窗中横内力计算 (69)【五】横梁截面参数 (70)六、横梁抗弯强度校核 (70)七、横梁抗剪强度校核 (71)八、横梁挠度校核 (71)第八部分、铝挂件石材幕墙结构计算 (72)第一章、荷载计算 (72)【一】计算说明 (72)【二】单位面积石材幕墙的自重荷载计算 (72)【三】石材幕墙板块承受的水平风荷载计算 (72)【四】石材幕墙板块承受的垂直于幕墙平面的分布水平地震荷载计算 (73)【五】荷载组合 (73)第二章、石材面板计算 (74)【一】计算说明 (74)【二】石材面板强度校核 (74)第三章、石材幕墙横梁计算 (75)【一】计算说明 (75)【二】力学模型 (76)【三】荷载作用值 (76)【四】荷载计算 (77)第四章、石材幕墙立柱计算 (81)【一】计算说明 (81)【二】力学模型 (81)【三】荷载作用值 (81)【四】立柱截面参数 (82)【五】立柱强度校核 (82)六、立柱挠度校核 (82)第五章、主要幕墙连接附件计算 (83)【一】横梁与立柱的连接计算 (83)【二】立柱与钢角码的连接计算 (83)【三】钢角码与埋件连接计算 (84)第九部分、雨篷结构计算 (85)第一章、荷载计算 (85)【一】计算说明 (85)【二】荷载计算 (85)【三】荷载效应组合 (87)第二章、点式玻璃面板计算 (87)【一】计算说明 (87)【二】外片玻璃面板强度校核 (87)【三】内片玻璃面板强度校核 (88)【四】玻璃面板挠度校核 (89)第三章、雨蓬钢结构构件计算 (89)【一】结构计算简图 (89)【二】荷载分析 (90)【三】作用在钢结构上的线荷载 (90)【四】钢结构强度校核 (90)【五】雨蓬挠度计算 (91)第十部分、金属飘棚结构计算 (91)第十一部分、采光顶结构计算 (94)第一章、荷载计算 (94)【一】计算说明 (94)【二】荷载计算 (94)【三】荷载效应组合 (96)第二章、玻璃面板计算 (96)【一】计算说明 (96)【二】玻璃强度校核 (96)【三】玻璃挠度校核 (97)第三章、龙骨结构计算 (98)【一】计算说明 (98)【二】龙骨截面特性 (99)【三】200x100x8龙骨强度校核 (99)【四】200x100x8龙骨挠度校核 (100)【五】140x80x4龙骨强度校核 (100)六、140x80x4龙骨挠度校核 (100)七、60x60x4龙骨挠度校核 (101)八、60x60x4龙骨挠度校核 (101)第十二部分、铝合金格栅结构计算 (101)第一章、荷载计算 (101)【一】计算说明 (101)【二】荷载计算 (102)【三】荷载效应组合 (103)第二章、铝合金格栅校核 (103)【一】计算说明 (103)【二】荷载计算 (103)【三】铝合金格栅截面特性 (104)【四】铝合金格栅强度校核 (104)【五】铝合金格栅刚度校核 (104)第十三部分、办公楼热工性能计算 (107)第一章、透明玻璃幕墙热工性能计算 (108)【一】计算依据及参考数据 (108)【二】热工性能计算 (108)【三】幕墙热工计算 (109)【四】结论 (111)第二章、不透明玻璃幕墙热工计算 (111)【一】热工性能计算 (111)【二】结论 (112)第十四部分、公寓楼热工性能计算 (112)第一章、透明玻璃幕墙热工性能计算 (113)【一】计算依据及参考数据 (113)【二】热工性能计算 (113)【三】幕墙热工计算 (113)【四】结论 (115)第十五部分、裙楼热工性能计算 (115)第一章、透明玻璃幕墙热工性能计算 (116)【一】计算依据及参考数据 (116)【二】热工性能计算 (116)【三】幕墙热工计算 (117)1、玻璃K值计算 (117)2、铝合金型材K值计算 (117)3、幕墙K值计算 (117)【四】结论 (119)第二章、不透明玻璃幕墙热工计算 (119)【一】热工性能计算 (119)1、不透明玻璃幕墙K值计算 (119)【二】结论 (120)【四】结论 (122)第一部分、计算书设计依据1.«碳素结构钢»GB700-882.«不锈钢冷轧钢板»GB3280-923.«铝及铝合金板材»GB3380-974.«建筑结构荷载规范»GB50009-2001(06版)(06版)5.«混凝土结构设计规范»GB50010-20026.«建筑抗震设计规范»GB50011-20017.«钢结构设计规范»GB50017-20028.«民用建筑热工设计规范»GB50176-939.«硅酮建筑密封胶»GB/T14683-9310.«建筑幕墙空气渗透性能测试方法»GB/T15226-9411.«建筑幕墙风压变形性能测试方法»GB/T15227-9412.«建筑幕墙雨水渗透性能测试方法»GB/T15228-9413.«铝合金建筑型材»GB/T5237-200014.«建筑幕墙»JG3035-9615.«玻璃幕墙工程技术规范»JGJ102-200316.«建筑玻璃应用技术规程»JGJ113-200317.«金属、石材幕墙工程技术规范»JGJ133-200118.«建筑结构静力计算手册»〔第二版〕19.甲方所供建筑招标图纸及电子版图纸20.甲方所供招投标书第二部分基本参数及主要材料设计指标1、基本参数01、工程名称：05、工程性质：建筑工程甲级06、建筑层数：地下2层，办公楼地上24层、公寓地上32层07、建筑高度：办公楼87.45 m、公寓99.95 m08、抗震等级：六级2、6063-T5铝型材(壁厚≤10 mm)=85.5 N/mm2 抗拉抗压强度设计值 fa=49.6 N/mm2 抗剪强度设计值 fav=120.0 N/mm2局部承压强度设计值 fab弹性模量 E=0.7×105 N/mm2线膨胀系数α=2.35×10-5泊松比ν=0.333、6063A-T5铝型材 (壁厚≤10 mm)=124.4 N/mm2 抗拉抗压强度设计值 fa=72.2 N/mm2 抗剪强度设计值 fav=150.0 N/mm2局部承压强度设计值 fab弹性模量 E=0.7×105 N/mm2线膨胀系数α=2.35×10-5泊松比ν=0.334、浮法玻璃〔厚度5～12 mm〕=25.6 KN/m3重力体积密度： rg大面强度设计值： f=28.0 N/mm2g1=19.5 N/mm2侧面强度设计值： fg2弹性模量 E=0.72×105 N/mm2线膨胀系数α=0.80×10-5～1.00×10-5 泊松比ν=0.205、钢化玻璃〔厚度5～12 mm〕=25.6 KN/m3重力体积密度： rg=84.0 N/mm2大面强度设计值： fg1侧面强度设计值： f=58.8 N/mm2g2弹性模量 E=0.72×105 N/mm2线膨胀系数α=0.80×10-5～1.00×10-5 泊松比ν=0.206、3003铝单板〔2.5mm、3.0mm厚〕=81 N/mm2抗拉强度设计值 fa抗剪强度设计值 f=47 N/mm2线膨胀系数α=2.35×10-5a泊松比ν=0.337、结构硅酮密封胶=0.20 N/mm2 短期强度允许值: f1长期强度允许值： f=0.01 N/mm228、Q235B钢抗拉、抗压、抗弯强度设计值 f=215 N/mm2=125 N/mm2 抗剪强度设计值 fv局部承压强度设计值 f=320 N/mm2ab弹性模量 E =2.06×105 N/mm2 线膨胀系数α=1.2×10-5重力体积分布ρ=78.5×103 N/m3 泊松比ν=0.309、结构用不锈钢 (0Gr18Ni9)屈服强度δ≥206 N/mm2s=187 N/mm2 抗拉压强度设计值 fb=109 N/mm2 抗剪强度设计值 fss局部承压强度设计值 f=279 N/mm2sbr弹性模量 E =2.06×105 N/mm2 线膨胀系数α=1.8×10-5g=78.5 KN/m3 重力体积密度ρs泊松比ν=0.3010、奥氏体不锈钢螺栓〔A2-70〕=320 N/mm2 抗拉强度设计值 fa=245 N/mm2抗剪强度设计值 fv11、焊缝 (Ⅱ级焊缝，焊缝厚度或直径d≤16mm)w=215 N/mm2 抗压强度设计值 fcw=215 N/mm2 抗拉强度设计值 ftw=125 N/mm2抗剪强度设计值 fw=160 N/mm2角焊缝抗压、抗拉、抗剪强度设计值 ffw12、C30钢筋混凝土轴心抗压强度标准值 f c =20.1 N/mm 2 抗拉强度标准值 f t =2.01 N/mm 2 轴心抗压强度设计值 f c =14.3 N/mm 2 抗拉强度设计值 f t =1.43 N/mm 2 线膨胀系数 αg =1.0×10-5 13、Φ5mm 抽芯铝铆钉抗剪强度设计值 N Vb =2200 N第三部分、幕墙风荷载作用值计算第一章、计算说明根据荷载作用产生的效应〔应力、内力、位移和挠度等〕，将各种荷载进行组合，以每一个构件受到的最不利组合荷载作为我们的设计依据。
