天然气泄漏检测开题报告
燃气侧漏检查报告模板
燃气侧漏检查报告模板燃气侧漏检查报告检查日期：XXXX年X月X日检查地点：XXX小区X栋XX号1. 检查内容：本次检查主要针对居民楼X栋XX号燃气管道系统进行了全面的漏气检测和安全性评估。
2. 检查依据：（1）燃气安全管理条例及相关规定；（2）国家燃气检查标准和行业标准。
3. 检查方法：（1）可燃气体检测仪：使用专业的可燃气体检测仪器对燃气管道进行逐一检测；（2）目视检查法：检查燃气管道是否存在明显的问题和风险。
4. 检查结果：（1）燃气系统安全性评估结果：经过本次检查，X栋XX号居民楼燃气系统整体安全性良好，不存在严重的安全隐患。
（2）检测到的问题：在检查过程中，对X栋XX号居民楼的燃气系统进行了细致的检查，发现了以下问题：A. 燃气管道连接处存在少量气味，可能存在微量漏气情况；B. 某些管道固定架松动；C. 某些管道有明显的腐蚀现象。
5. 问题处理及改进意见：（1）针对 A 问题，建议立即维修或更换连接件，杜绝漏气隐患的产生；（2）针对 B 问题，建议进行固定架的加固和维修，确保管道的稳定和安全；（3）针对 C 问题，建议及时清除腐蚀，对存在腐蚀严重的管道进行更换。
6. 后续措施：（1）组织专业人员对发现的问题进行维修和更换；（2）定期对燃气系统进行检查和维护，确保其长期安全可靠；（3）加强居民宣传教育，提高居民对燃气安全的重视程度。
7. 检查人员：主检人员：XXX (职务)协助人员：XXX (职务)以上为本次燃气侧漏检查报告，如有疑问，请及时与我们联系。
检查单位：XXX燃气公司联系电话：XXX-XXXXXXX。
天燃气检测报告
天燃气检测报告1. 引言天然气是一种常见的可燃气体，广泛用于家庭和工业中。
然而，由于天然气具有一定的危险性，需要进行定期的检测以确保安全使用。
本报告旨在对天燃气进行检测，并提供相应的结果和建议。
2. 检测方法2.1 检测仪器本次天燃气检测采用了专业的天燃气检测仪器，包括气体浓度检测仪、泄漏检测仪和可燃气体泄漏位置探测器等。
这些仪器具备高精度的测量能力，可以对天然气进行准确地检测和定量分析。
2.2 检测范围本次检测主要涵盖以下方面：•天然气泄漏检测•气体浓度检测•可燃气体泄漏位置探测3. 检测结果3.1 天然气泄漏检测对于天然气泄漏的检测，通过泄漏检测仪可以快速发现潜在的漏气点。
经过详细的检测，本次检测未发现任何天然气泄漏的情况，证明天然气管道系统的密封良好。
3.2 气体浓度检测通过气体浓度检测仪，我们对不同区域的气体浓度进行了检测。
结果显示，在居住区域和工业区域等常用区域，天然气浓度在安全范围内。
但在一些封闭或通风不良的区域，如储存室和地下室等，天然气浓度略高于正常水平，需要加强通风和安全措施。
3.3 可燃气体泄漏位置探测可燃气体泄漏位置探测器通过对气体成分的分析，可以准确地确定泄漏的位置。
经过探测，本次检测未发现任何可燃气体泄漏的情况，进一步证明天然气管道系统的安全性。
4. 建议基于本次天燃气检测的结果，我们提出以下建议：1.加强通风：对于封闭或通风不良的区域，如储存室和地下室等，应加强通风，确保空气流通，降低天然气浓度。
2.定期检测：为了确保天然气管道系统的安全，建议定期进行天燃气检测，及时发现和排除潜在风险。
3.增加警示系统：为防止潜在的气体泄漏事故，建议在关键的区域安装可燃气体泄漏警示系统，以便及时发现和处理漏气情况。
5. 结论本次天燃气检测结果显示，天然气管道系统的密封性良好，未发现泄漏情况。
然而，在一些封闭或通风不良的区域，天然气浓度略高于正常水平，需要加强通风和安全措施。
建议加强通风、定期检测和增加警示系统，以确保天然气的安全使用。
天然气检测报告
天然气检测报告一、引言。
天然气是一种重要的能源资源，广泛应用于工业生产、民用领域以及交通运输等方面。
然而，天然气作为一种易燃易爆的气体，其泄漏可能会对人体和环境造成严重危害。
因此，对天然气进行定期的检测和监测显得至关重要。
二、检测方法。
1. 室内检测。
室内天然气泄漏是一种常见的安全隐患，因此需要定期进行检测。
常用的室内检测方法包括使用天然气检测仪器，通过检测仪器的报警器来判断是否存在泄漏情况。
此外，还可以通过肉眼观察天然气管道和接头是否存在漏气现象，以及使用肥皂水涂抹在管道接头处，观察是否有气泡产生来进行初步检测。
2. 室外检测。
室外天然气泄漏可能会对周围环境和人群造成危害，因此需要采取有效的检测方法。
常用的室外检测方法包括使用气体检测车辆，通过巡视管道和设备周围的气体浓度来判断是否存在泄漏情况。
此外，还可以利用气象条件对风向和风速进行观测，结合天然气泄漏的特征气味，来判断泄漏的可能位置和范围。
三、检测结果。
1. 室内检测结果。
经过定期的室内检测，我们发现室内天然气管道和接头存在一定程度的漏气情况。
在检测仪器的指示下，我们对漏气部位进行了修复和更换，确保了室内天然气的安全使用。
2. 室外检测结果。
室外检测结果显示，在天然气管道和设备周围未发现明显的泄漏情况。
通过气象条件的观测和分析，我们可以排除天然气泄漏对周围环境和人群造成危害的可能性。
四、结论。
通过对天然气的定期检测，我们可以及时发现并处理天然气泄漏的隐患，保障了天然气的安全使用。
同时，我们也意识到在日常生活和工作中，对天然气的安全使用和监测是非常重要的，需要引起我们的高度重视和关注。
五、建议。
为了进一步提高天然气的安全使用水平，我们建议加强对天然气的定期检测和监测，确保天然气管道和设备的安全运行。
同时，也需要加强对天然气安全知识的宣传和教育，提高广大群众对天然气安全的认识和意识，共同维护天然气的安全使用环境。
六、致谢。
在本次天然气检测工作中，我们得到了相关部门和专家的大力支持和帮助，在此表示衷心的感谢。

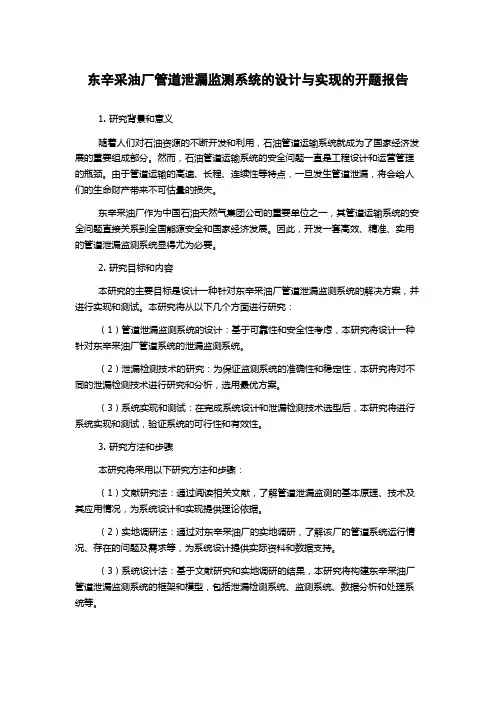

东辛采油厂管道泄漏监测系统的设计与实现的开题报告
东辛采油厂管道泄漏监测系统的设计与实现的开题报告1. 研究背景和意义随着人们对石油资源的不断开发和利用，石油管道运输系统就成为了国家经济发展的重要组成部分。
然而，石油管道运输系统的安全问题一直是工程设计和运营管理的瓶颈。
由于管道运输的高速、长程、连续性等特点，一旦发生管道泄漏，将会给人们的生命财产带来不可估量的损失。
东辛采油厂作为中国石油天然气集团公司的重要单位之一，其管道运输系统的安全问题直接关系到全国能源安全和国家经济发展。
因此，开发一套高效、精准、实用的管道泄漏监测系统显得尤为必要。
2. 研究目标和内容本研究的主要目标是设计一种针对东辛采油厂管道泄漏监测系统的解决方案，并进行实现和测试。
本研究将从以下几个方面进行研究：（1）管道泄漏监测系统的设计：基于可靠性和安全性考虑，本研究将设计一种针对东辛采油厂管道系统的泄漏监测系统。
（2）泄漏检测技术的研究：为保证监测系统的准确性和稳定性，本研究将对不同的泄漏检测技术进行研究和分析，选用最优方案。
（3）系统实现和测试：在完成系统设计和泄漏检测技术选型后，本研究将进行系统实现和测试，验证系统的可行性和有效性。
3. 研究方法和步骤本研究将采用以下研究方法和步骤：（1）文献研究法：通过阅读相关文献，了解管道泄漏监测的基本原理、技术及其应用情况，为系统设计和实现提供理论依据。
（2）实地调研法：通过对东辛采油厂的实地调研，了解该厂的管道系统运行情况、存在的问题及需求等，为系统设计提供实际资料和数据支持。
（3）系统设计法：基于文献研究和实地调研的结果，本研究将构建东辛采油厂管道泄漏监测系统的框架和模型，包括泄漏检测系统、监测系统、数据分析和处理系统等。
（4）实验验证法：在完成系统实现和测试后，本研究将对系统进行实际验证和测试，验证系统的可行性和有效性。
4. 预期成果和意义通过本研究，将实现对东辛采油厂管道泄漏的精准监测，有效预防和减少管道泄漏事故的发生；同时，也为其他石油企业的管道泄漏监测系统的设计和实现提供参考依据，具有一定的借鉴意义和推广价值。
天然气泄露分析报告
天然气泄露分析报告天然气作为一种重要的能源资源，在工业、农业和民用领域均有广泛应用。
然而，天然气泄露问题一直存在，给人们的生产和生活带来了许多潜在的风险和隐患。
本报告对天然气泄露的原因、影响和应对措施进行分析，旨在提供科学的数据和建议，以减少天然气泄露的发生。
一、天然气泄露的原因1. 设备老化和损坏：天然气管道和设备的老化和损坏是导致天然气泄露的主要原因之一。
长时间使用和氧化作用会使管道、阀门等设备产生裂缝和破损，从而导致气体泄露。
2. 人为操作失误：人为操作失误也是天然气泄露的重要原因。
例如，操作人员的疏忽大意、不当操作或无知，可能导致管道连接不牢固、开关未关闭等情况，进而造成气体泄露。
3. 天然灾害和事故：天然灾害（如地震、雷击）和事故（如交通事故、火灾）也可能对天然气管道造成损坏，导致天然气泄露。
特别是在高风险地区，对天然气管道的安全监测和应急处理措施非常重要。
二、天然气泄露的影响1. 环境污染：天然气主要成分是甲烷，它是一种温室气体，具有较强的温室效应。
天然气泄露会导致大量甲烷释放到大气中，进而加剧全球气候变化。
此外，泄露的天然气还可能对土壤和水体造成污染。
2. 火灾和爆炸风险：天然气是一种易燃气体，泄露后容易发生火灾和爆炸。
这种风险对居民和工业设施都构成了威胁，可能导致人员伤亡和财产损失。
3. 能源浪费：天然气泄露不仅造成对环境的污染和危害，同时也意味着能源的浪费。
泄露的天然气本应可以被利用，但如果无法捕获和利用，将对能源供应体系产生负面影响。
三、天然气泄露的应对措施1. 加强设备维护和监测：定期对天然气管道和设备进行维护检修，及时排除隐患和故障；引入先进的泄露监测技术，如无损检测和红外线测量等，提前发现和处理泄露情况。
2. 完善人员培训和管理：加强对操作人员的培训和管理，提高其对天然气泄露可能性的认识和应对能力；建立健全的安全操作规范和制度，确保人员操作符合安全要求。
3. 建立应急预案：在高风险地区或关键设施周围，建立天然气泄露的应急预案，包括提前设定详细的应对步骤、明确责任分工、做好紧急处置和救援工作。
燃气泄漏测试报告
燃气泄漏测试报告1. 测试目的本次测试旨在评估燃气设备是否存在泄漏问题，并对泄漏情况进行准确测量和记录。
2. 测试时间和地点- 测试时间：20XX年X月X日- 测试地点：燃气设备所在位置3. 测试方法本次测试采用以下方法进行燃气泄漏的检测：- 视觉检查：检查燃气设备周围是否有明显漏气迹象，如气味、气体冒泡等；- 燃气浓度测量：使用专业的燃气检测仪器，对燃气设备周围空气中的燃气浓度进行测量，以判断是否存在泄漏；- 管道检测：对燃气设备的管道及连接部位进行检查，以确认是否有破损或松动。
4. 测试结果经过以上测试方法的综合评估，得出以下结论：- 视觉检查：未发现明显的燃气泄漏迹象；- 燃气浓度测量：燃气浓度在正常范围内，未检测到异常浓度；- 管道检测：经检查，燃气管道及连接部位未发现破损或松动。
综上所述，根据本次测试的结果，确认燃气设备未存在泄漏问题，并符合相关安全标准和要求。
5. 建议和措施为确保燃气设备的正常运行和安全使用，建议采取以下措施：- 定期进行燃气泄漏测试，至少每年一次；- 注意燃气设备周围环境的通风和排气，确保燃气排放畅通；- 在使用燃气设备时，注意安全操作和正确使用方法，避免造成人身或财产损失。
6. 总结本次燃气泄漏测试旨在评估燃气设备的安全性能，经过多方综合检测和测量，确认燃气设备未存在泄漏问题。
为保障正常使用和安全操作，请务必遵守建议和措施，定期进行燃气泄漏测试，以确保燃气设备的安全性和可靠性。
以上为燃气泄漏测试报告，合情合理，真实有效。
-----（以上内容仅供参考，具体报告可根据实际情况进行调整和修改。
）。
燃气开题报告
燃气开题报告一、引言燃气作为一种常见的能源形式，广泛应用于家庭、工业和商业领域。
然而，由于燃气具有易燃易爆、有毒等特点，对其安全使用和管理提出了严格要求。
本报告旨在探讨燃气开题相关的问题，并提出解决方案。
二、问题陈述燃气使用过程中存在一些问题，包括但不限于以下几点：1.安全风险：燃气使用不当可能导致火灾、爆炸等安全事故。
2.管理困难：对燃气使用情况的监控和管理相对困难，容易造成资源的浪费。
3.环境影响：燃气的燃烧会产生二氧化碳等温室气体，对环境造成负面影响。
三、解决方案为了解决上述问题，我们可以采取以下措施：1. 安全措施•安装燃气报警器：燃气报警器可以及时检测到燃气泄漏，并发出警报，提醒使用者采取相应的安全措施。
•定期检测和维护：定期请专业人士对燃气管道和设备进行检测和维护，确保其正常运行和安全性。
•提供安全培训：向用户提供有关燃气使用安全的培训和指导，增强其安全意识和应对突发情况的能力。
2. 管理措施•使用智能燃气表：智能燃气表可以实现对燃气使用情况的实时监测和记录，帮助用户合理安排能源使用，避免能源浪费。
•数据分析和预测：通过对燃气使用数据进行分析和预测，可以发现异常情况并采取相应措施，提高资源利用效率。
3. 环保措施•推广清洁能源：逐步替代燃气的传统能源，推广使用清洁能源，如太阳能、风能等，减少对环境的影响。
•强化排放控制：对燃气燃烧过程中产生的有害气体进行排放控制，减少对大气的污染。
四、预期效果通过实施上述解决方案，我们可以预期获得以下效果：1.提高燃气使用安全性：通过安全措施的实施，减少燃气使用中的安全事故发生率，保护用户的生命和财产安全。
2.提升燃气资源利用效率：通过智能燃气表和数据分析技术的应用，帮助用户合理使用燃气资源，减少浪费。
3.减少环境污染：推广清洁能源和加强排放控制，减少燃气燃烧对环境的负面影响。
五、结论在燃气使用过程中，我们面临着安全、管理和环保等方面的问题。
通过采取安全措施、管理措施和环保措施，我们可以有效地解决这些问题，提高燃气的使用效率和安全性，减少对环境的影响。
基于TDLAS的天然气泄漏检测技术研究的开题报告
基于TDLAS的天然气泄漏检测技术研究的开题报告一、研究背景天然气是一种广泛应用于生产和日常生活的重要燃料，但在天然气输送和存储的过程中，可能会发生泄漏，不仅浪费资源，还可能引发爆炸和环境污染等重大安全事故。
因此，开发一种高灵敏、快速、精准的天然气泄漏检测技术具有重要意义。
目前广泛应用于气体分析的激光光谱技术（如TDLAS技术）由于其高精度、快速响应、远距离探测等优点，在天然气泄漏检测方面也被人们所重视。
TDLAS（Tunable Diode Laser Absorption Spectroscopy）是一种基于光谱吸收原理的非侵入式光谱测量技术，它可以通过长距离探测技术，在几百米或数公里的距离范围内检测气体的存在和浓度。
二、研究内容和目的本研究旨在基于TDLAS技术，设计并构建一种高灵敏度、快速响应的天然气泄漏监测系统，以实现天然气泄漏的实时监测和及时预警。
具体内容包括：（1）理论研究：研究TDLAS技术的原理、光路设计和信号处理等方面的理论知识。
（2）系统设计：设计一种适合于天然气泄漏监测的TDLAS系统，包括光源、样品池、光谱分析器、光电探测器等核心组件的选型和接口设计等。
（3）实验研究：通过实验验证系统的检测性能和准确性，并通过对已知泄漏点和未知泄漏点的现场测试，对系统进行优化和验证。
（4）数据处理和分析：采用数据分析和建模的手段，对监测系统在实际应用中获取的数据进行处理和分析，为系统的优化和升级提供数据支持。
通过本研究的实施，旨在构建一种基于TDLAS技术的高效、精准、远距离、实时响应的天然气泄漏监测系统，并为天然气泄漏监测技术的发展提供新的思路与方法。
三、研究方法和步骤本研究主要采用以下研究方法和步骤：（1）理论研究：收集和整理TDLAS技术的相关文献和资料，深入研究其原理和技术特点，建立系统的理论模型。
（2）系统设计：根据理论研究的成果，选用适当的硬件设备和软件工具，设计出合理的系统结构和光路设计，并进行仿真和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计
题目基于单片机的天然气泄漏检测仪设计
课题类型设计课题来源自拟课题
学生姓名罗闪学号************
专业自动化(专升本)年级班2011级1班
指导教师张天鹏职称讲师
填写日期：2013年3月24日
一、本课题研究的主要内容、目的和意义
主要内容：
本设计是利用单片机设计一个天然气泄漏检测系统。能够对天然气的浓度进行有效的检测，并实现声光报警。
目的意义：
天然气管道泄漏将直接威胁管道设施的安全运行和人民的生命财产，进而造成更大的恶性事故和间接损失。因此，及时准确的发现管道输送天然气的泄漏、泄漏位置和泄漏量具有重大意义。
二、文献综述（国内外相关研究现况和发展趋向）
六、主要参考文献
[1]阎石．数字电子技术基础(第5版)[M]．北京：高等教育出版社，2006
[2]童诗白，华成英．模拟电子技术基础(第4版)[M]．北京：高等教育出版社，2006
[3]宋文绪，杨帆．传感器与检测技术(第1版)[M]．北京：高等教育出版社，2004
[4]叶建国,赵建波.城市天然气场站危险性评价及安全保障体系的建立[J].城市燃气，2007（7）:20-23
可行性论证：
AT89C51是一个低功耗高性能单片机，可以按照常规方法进行编程，也可以在线编程，且AT89C51是以静态逻辑运行到零频率的方式设计的，并且支持两种可利用软件选择的掉电保护模式。强大的内置功能提供了高性价比的解决方案。
根据报警器检测气体种类的要求，一般选用接触燃烧式气敏传感器和半导体气敏传感器。半导体气敏传感器的优点更加突出：灵敏度高、响应快、抗干扰性好、使用方便、价格便宜，且不会发生探头阻缓及中毒现象，维护成本较低等。因此，本设计采用的MQ-2型气敏传感器就是具有以上优点的半导体气敏传感器。
气体传感器是气体检测系统的核心，通常安装在探测头内。从本质上讲，气体传感器是一种将某种气体体积分数转化成对应电信号的转换器。气体的采样方法直接影响传感器的响应时间。目前，气体的采样方式主要是通过简单扩散法，或是将气体吸入检测器。
通常以气敏特性来分类，主要可分为：半导体型气体传感器、电化学型气体传感器、固体电解质气体传感器、接触燃烧式气体传感器、光化学型气体传感器、高分子气体传感器等。自从1962年半导体金属氧化物陶瓷气体传感器问世以来，半导体气体传感器已经成为当前应用最普遍、最具有实用价值的一类气体传感器；电化学型气体传感器可分为原电池式、可控电位电解式、电量式和离子电极式四种类型。原电池式气体传感器通过检测电流来检测气体的体积分数，市售的检测缺氧的仪器几乎都配有这种传感器，近年来，又开发了检测酸性气体和毒性气体的原电池式传感器；目前的最新动向是研制开发了流体切换式、流程直接测定式和傅里叶变换式在线红外分析仪。该传感器具有高抗振能力和抗污染能力，与计算机相结合，能连续测试分析气体，具有自动校正、自动运行的功能。光学式气体传感器还包括化学发光式、光纤荧光式和光纤波导式，其主要优点是灵敏度高、可靠性好；国外在高分子气敏材料的研究和开发上有了很大的进展，高分子气敏材料由于具有易操作性、工艺简单、常温选择性好、价格低廉、易与微结构传感器和声表面波器件相结合等特点，在毒性气体和食品鲜度等方面的检测具有重要作用。
[5]黄桂玲.王洛平.燃气安全系统工程的建立和研究[J].天津燃气，2002（1）:12-17
[6]徐爱，彭秀华.单片机高级语言C51应用程序设计[M].北京:北京航空航天学出版，2006
[7]张毅刚．单片机原理及应用(第1版)[M]．北京：高等教育出版社，2009
[8]张学洪．天然气泄漏检测方法研究进展[J]．内蒙古石油化工，2012（17）：12-15
我国天然气监测监控技术用较晚，80年代初，从波兰、法国、德国、英国和美国等引进了一批安全监测系统；在引进的同时，通过消化、吸收并结合我国煤矿的实际情况，我国也研制出气体监测系统，并且在各个领域已有大量使用，但其中很大一部分仪表的传输数据是模拟方式，将气体浓度转化为脉冲量，易受强电磁设备干扰，造成监测结果不准确，易出现误报警等现象。如今市面上有一
[9]曹晔，张光友，胡文祥.有毒有害和可燃气体的自动检测技术及其应用[J].现代仪器，2001（2）：41-43
[10]李永生，杨莉玲.半导体气敏元件的选择性研究[J].传感器技术，2002 (3):1-3
七、审核意见
指导教师对开题的意见：
指导教师签字：年月日
院（部）审核意见：
审核人签字：年月日
说明：1、该表每生一份，院（部）妥善存档；
三、拟采取的研究方法（方案、技术路线等）和可行性论证
方案和技术路线：
采用单片机AT89C51构成天然气检测系统的核心部分，根据MQ-2气体传感器实现对天然气的浓度检测，其与A/D转换器连接，将气体信号转换成单片机可识别的数字信号，经AT89C51单片机处理，并对处理后的数据进行分析，是否大于或等于某个预设值(也就是报警限)，如果大于则会自动启动报警电路发出声光报警，反之则为正常状态。
近年来，由于在工业生产、家庭安全、环境监测和医疗等领域对气体传感器的精度、性能、稳定性方面的要求越来越高，因此对气体传感器的研究和开发也越来越重要。随着先进科学技术的应用，气体传感器发展的趋势是微型化、智能化和多功能化。深入研究和掌握有机、无机、生物和各种材料的特性及相互作用，理解各类气体传感器的工作原理和作用机理，正确选择各类传感器的敏感材料，灵活运用微机械加工技术、敏感薄膜形成技术、微电子技术、光纤技术等，使传感器性能最优化是气体传感器的发展方向。
种具有新功能的新型天然气传感器测试系统。它能够实时检测并显示空气中天然气的浓度，当浓度达到一定值的时候，发出本地语音报警，若报警3 min后仍然无人关闭警报时，则电话报警，开始拨打预先存入单片机的天然气公司的电话号码；当第一个无人应答时，开始拨打下一个号码，这样循环拨打直至有人接听，则开始播报警情，与此同时，在单片机的控制下关闭天然气电磁阀门，并打开换气设备。
世界各国均有天然气气体监测的系统，如波兰的DAN6400、法国的TF200、德国的MINOS和英国的Senturion-200等。但是这两种系统只足基于监测，并无数据上传，不能实现智能化监控。发达国家的一些仪器公司开始将激光气体探测技术应用于气体监测。例如芬兰VAISALA公司、日本安立公司、加拿大的BOREAL LASER公司等推出了瓦斯等监控仪器。
2、课题来源填：“国家、部、省、市科研项目”或“企、事业单位委托”或“自拟课题”或“其它”；课题类型填：“设计”或“论文”或“其它”。
四、预期结果（或预计成果）
本设计的基于单片机的天然气泄漏检测仪设计，给出硬件电路设计和软件编程设计，并提交一篇毕业论文。
五、研究进度安排
1、熟悉课题1周
2、调研、收集资料、文献资料阅读与综述2周
3、确定设计方案2周
4、方案的实现、调试与验证2周
5、写论文初稿、包括计算、绘图、并修改3周
6、定稿，打印与复印1周
