钢板仓由四大部分组成
钢板仓及配套明细
钢板仓及配套明细钢板仓是一种常见的仓库建筑结构，用于存储和保护各种类型的钢板和金属材料。
它通常由钢制构架和壁板组成，能够提供良好的防水、防火和防腐蚀性能。
除了建筑结构，还有一些配套设备和系统可以提高钢板仓的使用效率和安全性。
以下是钢板仓及配套的详细说明，共计超过1200字。
一、钢板仓建筑结构钢板仓的建筑结构是由钢制材料构筑而成的，这些材料包括钢柱、钢梁、钢板和螺栓等。
钢柱和钢梁通常采用热轧钢型材，根据设计要求和负荷情况选择合适的规格和型号。
钢板仓的钢板主要用于构筑仓库的墙壁和屋顶，可以采用镀锌钢板或彩色涂层钢板，具有良好的防腐蚀性能。
螺栓用于连接钢柱和钢梁，通常采用高强度合金螺栓，能够提供可靠的连接强度。
二、钢板仓配套设备1.仓库门：钢板仓通常需要配备大型的仓库门，以方便货物的出入。
常见的仓库门包括滑动门和卷帘门，它们具有结构简单、操作方便和开启速度快等优点。
2.照明设备：为了提供良好的照明条件，钢板仓通常需要安装适当数量的照明设备。
常见的照明设备包括荧光灯和LED灯具，它们能够提供充足的光线，并且具有节能和长寿命的特点。
3.通风系统：为了保持仓库内部的通风和空气质量，钢板仓通常需要安装通风系统。
通风系统可以采用自然通风或机械通风方式，通过对空气的流动和循环来实现仓库内部的空气质量控制。
4.灭火系统：考虑到仓库内部可能存在的火灾风险，钢板仓通常需要配备合适的灭火系统。
常见的灭火系统包括自动喷水系统、泡沫灭火系统和气体灭火系统等，它们能够迅速有效地扑灭火灾。
5.监控系统：为了保障仓库的安全性，钢板仓通常需要安装监控系统。
监控系统包括视频监控、入侵报警和环境监测等设备，能够实时监测仓库的情况，保障货物的安全和仓库的正常运营。
6.传输设备：钢板仓里的货物通常需要使用传输设备进行装卸和搬运。
常见的传输设备包括叉车、起重机和输送带等，它们能够提高货物的装卸效率和减少劳动强度。
7.温湿度控制系统：为了保持仓库内部的适宜气候条件，钢板仓通常需要安装温湿度控制系统。
粮食钢板仓仓储系统详解(精品)
21
目录
一、钢板仓发展史
二、钢板仓的分类
三、钢板仓的用途及客户分布
四、钢板仓的结构
五、钢板仓与其它仓型对比
六、钢板仓储粮性能
七、钢板仓配套输送设备
八、钢板仓配套清理设备
九、钢板仓配套除尘设备
2021/3/1 6
（四）钢板仓的结构：
1、装配式钢板仓
2021/3/1 6 22
（四）钢板仓的结构：
1、装配式钢板仓
强度高、费时费力。已被淘汰。 2、随着焊接水平的提高，出现了焊接式钢板筒仓。一般采
用4mm～12mm钢板焊接。耐腐蚀、强度高。仍有部分行 业使用（油罐）。 3、薄壁型钢板仓： 装配式钢板筒仓：1950年左右，美国。 利浦（螺旋式）钢板筒仓：1969年，德国。
2021/3/1 6
4
（一）钢板仓发展史：
2021/3/1 6
13
（二）钢板仓的分类：
保温型钢板筒仓特点： 保温隔热：仓内粮温变化梯度低于仓外温度的变化梯度， 不易结露。 安全储粮：低温储藏，增加粮食的储藏稳定性，保持粮食 品质，延长安全储存时间。 造价低：保温仓是在筒仓外壁安装保温层（聚氨脂发泡、 橡塑海绵、玻璃纤维等），与混凝土筒仓相比，造价低。
连接板规格 与加强筋厚 度有关系！
34
（四）钢板仓的结构：
1、装配式钢板仓 仓内外爬梯安装示意
2021/3/1 6 35
（四）钢板仓的结构：
1、装配式钢板仓 加强筋固定安装示意 （土建预埋钢板型）
2021/3/1 6 36
（四）钢板仓的结构：
1、装配式钢板仓 加强筋固定安装示意 （土建预埋螺杆型）
椽子
2021/3/1 6 26
（四）钢板仓的结构：
钢板仓(钢板库)的类别及功用
钢板仓（钢板库）的类别及功用在流通技术发达的国家，钢板仓（钢板库）广泛应用于农业、粮食、冶金、建材、石油、化工、轻工等行业，钢板仓可以储藏颗料散装物料、粉状物料和液体原料，诸如：小麦、大麦、高粱、玉米、稻谷、大豆、食用油料籽、面粉、淀粉、咖啡、可可豆、饲料成品、水泥、石膏、矾土、砂石、矿石、烧碱、水、燃油、植物油等。
钢板仓（钢板库）以其制作快捷、自重轻、造价相对较低等优点，80年代起在我国得到越来越广泛的使用，目前我国已自己生产建造和引进大量的钢板仓（钢板库），并在粮食和其他行业取得了较好的应用效果。
钢板仓的种类及其特点我国钢板仓（钢板库）主要有波纹板装配式钢板仓、螺旋咬边式钢板仓和焊接式钢板仓3种。
波纹板装配式钢板仓的优点为：便于工业化大生产。
波纹板装配式钢板仓可以用标准材料进行工业化大生产，运输方便，现场装配快，成本低；建仓速度快、效率高。
波纹板装配式钢板仓现场安装工作量少，技术简易，不受施工季节影响，进度快。
1个6人工作组，15d内能竖起1座万吨仓；装配方便、可以拆迁。
情况变化需要拆迁时，钢筋混凝土筒库被炸毁报废，而波纹板装配式钢板仓就可以不用炸毁而方便地拆迁到别处。
利浦钢板仓又名螺旋卷边钢板仓，也是当今世界上先进的钢板仓仓型之一。
它具有以下几个优点：密封性好。
利浦钢板仓采用双层螺旋卷边，中嵌密封条，咬口严密，气密性好，有利于粮食保管。
利浦钢板仓用途广泛，除存放粮食散粒物料外，还可用于存水和食用油等液体物料；建仓速度快、效率高。
每台SM型专用设备每年约可建造50k t利浦钢板仓。
一个500立方米的筒仓，5人1d即可完工，劳动力省，工期短，相对建仓成本较低。
利浦式钢板仓单仓容量较小，对钢板有特殊要求，场地利用率较低，且咬合时容易破坏镀锌层。
焊接钢板仓的气密性很好，由于壁厚，因而强度大，可以建得高一点，使用年限也较长。
沿海港口因空气中盐分对钢板的腐蚀，常采用厚焊接钢板仓，气调仓由于气密性要求高也常采用焊接仓。
辛集市钢信水泥有限公司钢板仓技术说明
H=3m
11m~14m
12号槽钢×52排
H=3m
14m~17m
10号槽钢×52排
H=3m
17m~20m
10号槽钢×52排
H=3m
20m~24.8m 6.3号槽钢×52排
H=4.8m
产地：[6.3、[8号为济钢或合力，[10、[12、[14、[16、[18， [20、[22为马鞍山钢铁全部到顶使得筒仓结构更加稳定坚固。
b.规格：直11160MM
a.仓顶檐口至顶口高度：1.07米
b.仓顶锥角（锥底母线的最大夹角）：150度
c.顶部防雨：仓壁与仓顶板之间使用焊接密封，仓顶板与仓顶板搭接在 仓顶椽条上。
d.仓顶盖板(热镀锌板)
2. 材料：2.5mm优质热镀锌钢板
② 双面镀锌量不小于275克/m2
③ 仓顶板32块/仓
e.仓顶桁架式主檩条
①材料:[6.3槽钢 ②数量:32根/仓
③联接方式:焊接
ห้องสมุดไป่ตู้
f.上张力环
①材料规格：[12MM/Q235 （上面焊接8mm加强板，方便与椽条连 接）
②直径 φ3米
g.下张力环
①材料规格：10mm钢板 壁焊接
②直径φ11米
③联接方式:与仓
h.仓顶观察孔：设φ600mm观察孔，1个/仓 ，观察孔和仓顶板采用 焊接方式连接，上部开孔和盖板连接，方便开启。
3、钢板仓仓顶板部份
（1） 仓顶板Φ15米
a.材料：优质热镀锌钢板
b.规格：直径15160MM
a.仓顶檐口至顶口高度：1.61米
b.仓顶锥角（锥底母线的最大夹角）：150度
c.顶部防雨：仓壁与仓顶板之间使用焊接密封，仓顶板与仓顶板搭接在 仓顶椽条上。
水泥罐详细介绍
钢板仓的发展历程（水泥罐详细介绍）钢板仓的发展已有100多年的历史，从铆接式仓、焊接式仓、装配式仓以及螺旋仓等。
最先在国外得到广泛应用于储粮，起源于20世纪初，当时几乎取代了任何类型的粮仓。
我国钢板仓技术在粮食行业应用较晚。
1982年，黑龙江省洪河农场从美国引进镀锌波纹板装配式钢板仓，是国内出现最早的现代化钢板仓。
20世纪80年代，我国钢板仓的建造取得了空前发展。
黑龙江省迎春机械厂引进了美国装配式钢板仓全套技术、专用设备生产线，按照国外先进技术、设计软件、制作标准，在消化和吸收的基础上，进行了创新和发展，开始大批量生产、制作、安装装配式钢板仓，使钢板仓的强度、性能、安全方面具有了可靠性，并将钢板仓作为一种产品大量出口，它代表当今我国钢板仓生产、制作、安装的国际水平，是钢板仓制作安装的领航者。
目前钢板仓可储存粒状、粉状、粮油、食品、酿造、煤炭、建材等，在工农业领域、城乡及环保工业等领域得到广泛应用。
一、装配式钢板仓制作简介1、厦门市陆威工程机械有限公司---片装钢板仓（100---20000T）装配式钢板仓简称片仓（如下图）它是将钢板冲孔后经机械辊压和模压成弧状，用电动扭矩扳手通过高强度螺栓连接装配而成的一种钢板筒仓。
板材一般采用热轧板，其厚度通常为4～20mm，直径大小可根据客户需求而定，有效容积在20000T以内。
弧状仓板采用辊压法工艺流程，由机械成型生产线成批量生产，生产线可自动制作各种直径的仓板。
辊压法的优点是单次成型，内部应力得以消除，回弹性小，生产的板型质量较好，即使较厚一点的钢板也可以在成型机上一次成型国。
另外成型机组与开卷机、校平机、输送辊道及液压定尺飞剪等配套可以直接加工各种规格的仓板。
2、片装钢板仓的特点运输灵活，可达世界各地组装简易，施工高效安全密封独有，质量稳定可靠重复利用、节能、省时、省钱二、焊接式钢板仓焊接钢板仓，又称钢板库。
主要是用钢材焊接而成。
在我国钢板仓行业的不断发展中有我国自行独立施工的大型钢板仓诞生了。
装配式钢板筒仓安装技术经验规程

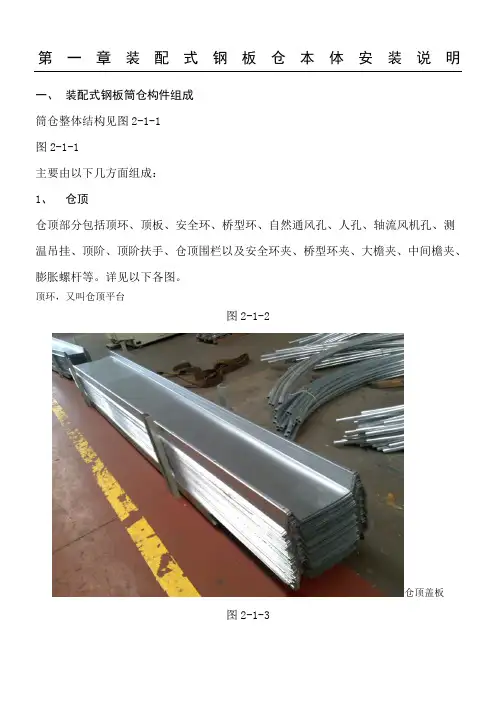

第一章装配式钢板仓本体安装说明一、装配式钢板筒仓构件组成筒仓整体结构见图2-1-1图2-1-1主要由以下几方面组成：1、仓顶仓顶部分包括顶环、顶板、安全环、桥型环、自然通风孔、人孔、轴流风机孔、测温吊挂、顶阶、顶阶扶手、仓顶围栏以及安全环夹、桥型环夹、大檐夹、中间檐夹、膨胀螺杆等。
详见以下各图。
顶环，又叫仓顶平台图2-1-2仓顶盖板图2-1-3安全环安全环夹图2-1-4桥型环夹图2-1-5通风弯头图2-1-6风帽测温帽图2-1-7人孔顶盖板图2-1-8仓顶爬梯水平杆仓顶扶梯立杆三角支撑块图2-1-9测温吊挂图2-1-10仓檐立杆组件图2-1-11中间檐夹图2-1-12大檐夹图2-1-13对于直径在60英尺（含60英尺）以上的筒仓，仓顶还增加檩条、檩条夹、椽子、下张环以及椽子间拉条等。
如图2-1-14所示椽子延伸端、环向连接板、椽子图2-1-142、侧板侧板包括标准侧板和门短侧板两种类型，对于标准侧板而言，其有效面积均为2858mm ×813mm；2.1厚度小于2.0mm（含2.0mm）的标准侧板长度为2934mm，两边为两排孔排布。
如图2-1-15所示图2-1-152.2厚度大于2.2mm（含2.2mm）的标准侧板长度为3010mm，两边为四排孔排布。
如图2-1-16所示图2-1-162.3与厚度小于2.0mm（含2.0mm）的侧板相配的门短侧板长度为2577mm，两边为两排孔排布。
如图2-1-17所示图2-1-172.4与厚度大于2.2mm（含2.2mm）的侧板相配的门短侧板长度为2615mm，两边为四排孔排布。
如图2-1-18所示图2-1-183、加强筋加强筋包括三种类型，其厚度和长度不同。
加强筋展开的宽度基本相同：为250、254、264mm。
加强筋成型如图2-1-19所示图2-1-193.1顶部加强筋，是位于筒仓最上端一层和二层侧板上，有一环顶加强筋和二环顶加强筋两种。
其中一环顶加强筋为短的，长度为727mm，只固定第一层侧板；二环顶加强筋为长的，长度为1540mm，固定一层和二层侧板。
大型钢板仓的库体是由哪些部分组成
ቤተ መጻሕፍቲ ባይዱ
（1）：钢板库库顶 钢板库库顶是一个球缺体，下部和钢板库焊接相连。钢板库的球缺体是骨架组成，1—3万吨钢板库的每个球缺体都是由36架主梁、36道副梁组成；5—20万吨钢板库的每个球缺体都是由54架主梁、54道副梁组成，主梁采用角钢焊接而成，副梁采用扁钢焊接而成；1—20万吨钢板库的库顶还有环梁，球梁是从钢板库库顶中心向外呈同心圆状分布，球梁的分布距离是每道环梁之间相隔1米，球梁是用扁钢焊接而成。钢板库球缺体蒙皮钢板为钢板仓；1—3万吨的蒙皮钢板厚度为4—6mm；5—20万吨的蒙皮钢板厚度为6—8mm。在球缺体的中心平台处是由槽钢把库顶大梁连在一起：1—3万吨所用的槽钢的型号为12—16；5—20万吨的槽钢型号为18—22。平台蒙皮钢板厚度：1—3万吨的钢板库为12—14mm；5—10万吨的钢板库为16—18mm。在平台中心处没有入料口，排气口（按除尘器）和库顶护栏。在蒙皮钢板的外部采用聚氨酯泡沫塑料复合钢材（厚度30—35mm）进行保温防腐防潮处理，以保证水泥在-50℃—160℃之间，钢板库内的各项物理指标不变。
以上内容由九州钢板仓（/）整理发布。
（3）：钢板库库体 钢板库的库底有两种设计格局，1—3万吨的钢板库库底结构为锥形结构；5—20万吨的钢板库库顶为多环锥形。本设计的理念在扩大库底面积，减小储物对库底的压力，同时锥形钢板库底还便于沉降以达到加实基础的密度，提高地基的承载力，达到钢板库容量饱和时所需的地基承载力。在钢板库库底的外层设置两层加强防水层，一层是沥青防水层，另一层为高分子防水层。在钢板库库底的内部表面再设置一层耐腐防水层，以达到防水等级P12以上，确保水泥或储物在钢板库库内的各项理化指标不变。库底的结构为C35钢筋混凝土结构，其钢板库库底的厚度1—3万吨的为20—30cm，5—20万吨的库底厚度为25—40cm，其钢板库库底所用的混凝土全部添加明矾膨胀剂，以达到防渗等级P12以上，防水等级为一级。
钢板仓(钢板库)的类别及功用
钢板仓（钢板库）的类别及功用在流通技术发达的国家，钢板仓（钢板库）广泛应用于农业、粮食、冶金、建材、石油、化工、轻工等行业，钢板仓可以储藏颗料散装物料、粉状物料和液体原料，诸如：小麦、大麦、高粱、玉米、稻谷、大豆、食用油料籽、面粉、淀粉、咖啡、可可豆、饲料成品、水泥、石膏、矾土、砂石、矿石、烧碱、水、燃油、植物油等。
钢板仓（钢板库）以其制作快捷、自重轻、造价相对较低等优点，80年代起在我国得到越来越广泛的使用，目前我国已自己生产建造和引进大量的钢板仓（钢板库），并在粮食和其他行业取得了较好的应用效果。
钢板仓的种类及其特点我国钢板仓（钢板库）主要有波纹板装配式钢板仓、螺旋咬边式钢板仓和焊接式钢板仓3种。
波纹板装配式钢板仓的优点为：便于工业化大生产。
波纹板装配式钢板仓可以用标准材料进行工业化大生产，运输方便，现场装配快，成本低；建仓速度快、效率高。
波纹板装配式钢板仓现场安装工作量少，技术简易，不受施工季节影响，进度快。
1个6人工作组，15d内能竖起1座万吨仓；装配方便、可以拆迁。
情况变化需要拆迁时，钢筋混凝土筒库被炸毁报废，而波纹板装配式钢板仓就可以不用炸毁而方便地拆迁到别处。
利浦钢板仓又名螺旋卷边钢板仓，也是当今世界上先进的钢板仓仓型之一。
它具有以下几个优点：密封性好。
利浦钢板仓采用双层螺旋卷边，中嵌密封条，咬口严密，气密性好，有利于粮食保管。
利浦钢板仓用途广泛，除存放粮食散粒物料外，还可用于存水和食用油等液体物料；建仓速度快、效率高。
每台SM型专用设备每年约可建造50k t利浦钢板仓。
一个500立方米的筒仓，5人1d即可完工，劳动力省，工期短，相对建仓成本较低。
利浦式钢板仓单仓容量较小，对钢板有特殊要求，场地利用率较低，且咬合时容易破坏镀锌层。
焊接钢板仓的气密性很好，由于壁厚，因而强度大，可以建得高一点，使用年限也较长。
沿海港口因空气中盐分对钢板的腐蚀，常采用厚焊接钢板仓，气调仓由于气密性要求高也常采用焊接仓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢板仓由四大部分组成
1、基础部分、
2、钢板仓筒体部分、
3、均化出料系统、
4、配套设备等几部分。
一、基础部分，基础形式按照原来的建筑设计，像我们盖楼房一样，先做地勘，根据地勘报告情况来决定是否打桩，做何种桩基。
做到可以承载上面所有重量的地基，也就是地耐力达到承载符合要求。
钢板仓基础工程施工顺序：平整场地—测量放线—机械挖土外运土、人工挖土—人工清槽—垫层混凝土—基础周围砌砖代模板—底板抹找平砂浆—底板防水—底板防水保护层—钢板仓预埋安装—钢筋绑扎—钢筋接头机械连接—插柱墙钢筋—复合柱墙钢筋位置—底板混凝土浇灌。
据以上介绍看到钢板仓的基础和楼房建设没有什么差异，但是因为钢板仓的特殊结构是，整体对称的一个圆形柱体，只要完全保证物料出入库时的微动态，就可以保证安全使用。
所以由发明人精心研究出现了一种新型实用型专利，这种基础可以省掉一部分地基处理成本，但是必须完全均匀沉降，有一定的沉降值，组成沉降基础技术是大型钢板仓的行业技术方向。
钢板库库体倾斜以及钢板库爆库主要原因就是对沉降技术理解不透以及焊接工序方法和材料取用不当造成的，因而基础是钢板仓建造的关键。
二、钢板仓筒体部分
1、钢板仓构件组成：从上自下，设备平台，平台支柱，平台承载有除尘器，进料管等。
2、球缺形钢板仓顶，仓顶组成由网架结构，桁架结构，锥形结构等常见的几种形式，仓顶设置有安全护栏，过桥等设施、钢板仓钢结构桁架跨中起拱有设计要求按照要求设计。
3、钢板仓筒体钢构件包括：根据钢板库的筒体直径，库体高度，钢平台，钢旋转楼梯，钢栏杆，栈桥等。
主要有筒体立柱（槽钢、钢管）、环形筋（槽钢、T型钢）、钢板圆形筒体（Q235B-Q345B/C/D/E钢板）等组成。
重要的是设计和钢板材质必须符合规范和标准。
筒体在大学学科里是薄体钢结构专业。
三、均化出料系统
均化和出料是现在制作钢板仓过程的最为重要的部分，也是大家研究最多的地方。
先讲均化部分，均化罗茨风机的风通过管道进入仓体内，由电磁阀，闸板阀控制，进入到仓体内的气化管（有些采用的是充气箱，早先使用比较广泛。
现在开发使用的气化管也叫流化棒，流化棒工艺是由带钢冲出6mm的孔后卷制焊接成nd45或nd50的圆管，然后做镀锌防腐，缠绕钢管过滤布后加不锈钢波纹网，制作比较复杂），通过气化管的孔出来的气体使仓内的物料均化，然后输送到压力最低的区域减压仓内为均化室，均化室下面就是出料口，这样就完成均化过程。
现在各企业需求钢板仓多以5000吨到50000吨容积为主，5000万以下的钢板仓基础和仓体体制作基本成熟，均化出料系统通过几年来的业内研究人员大量研究，趋于完善，可以放心使用。
目前粉煤灰钢板库建的还是比较少，大型钢板仓公司技术经验成熟。
出料率先进的设计可以达到98％以上，我公司设计的钢板仓完全出料技术是目前最完善的出料方法。
出料口根据客户生产需求设计，出料量，由漏斗，闸板阀、流量阀，管道或斜槽输送到仓外，出料系统完成出料全部过程。
均化系统的设计和施工质量对整个钢板仓使用尤其重要，必须保证出料量和仓内物料不板结才能达到出料率。
四、钢板仓的配套设备
仓顶除尘器；在入料时大多是罐车使用高压空气输送粉煤灰到钢板仓仓体内，这样就会有气体夹带物料排出，为达到工作环境或环保要求，仓顶必须安装除尘器。
出料要配置提升机和小型散装仓；根据每天外运的量建造，钢板仓每次开机输送量大，存放到一个散装仓目的是外运时方便装车，散装仓装车方便运行成本更低。
输送到散装仓内就需要一台匹配的提
升机完成工作。
相关阅读：德通钢板仓、德通清库、德通钢管、德通钢板、德通型材。
