煤粉细度换算

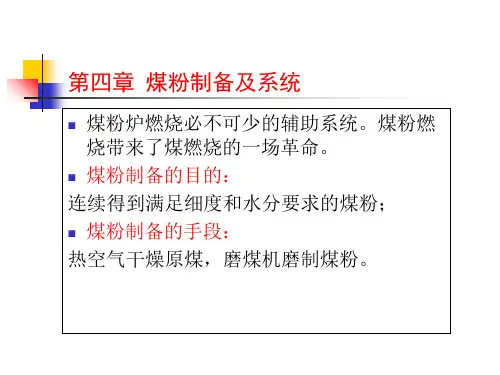

04第四章 煤粉制备
分有关。 煤粉水分一般范围为：
烟煤：Mmf=（0.5~1.0）Mad 无烟煤：Mmf <= Mad 褐煤：Mmf <= Mad+8
第三节 煤的可磨性系数和磨损指数
煤的可磨性系数—煤被磨成一定细度煤粉的难易程度。磨煤机选 型的依据之一
磨损性能以冲刷磨损指数Ke表示
初始状态破碎到
煤 的 冲 刷 磨 损 指 数磨 损 性
K e<1.0
轻 微
K e= 1.0~ 2.0 不 强
K e= 2.0~ 3.5 较 强
K e= 3.5~ 5.0 很 强
K e>5.0
极 强
R90=25%时的磨损量， mg；
τ－煤样碾磨至 R90=25%时需要到的 时间，min；
Rx 10e0bxn
x—筛孔内边长；
b—反映煤粉细度的参数；
n—反映煤粉均匀性的参数。
不同粒径下的煤粉细度换算式为
Rx2
10(0Rx1
(x2)n
) x1
100
b
1 90n
100 lg
R9 0
n2.88lg2lgR200 2lgR90
三、煤和煤粉的水分
水分高：煤粉结块，堵塞落粉管给粉机， 输送困难，断粉，炉膛打炮。
4、与煤的易燃性Vdaf、灰分水分、煤粉细度、 气粉化混合物的温度和浓度、含氧量等因素 有关。
三、堆积特性
吸
潮
在煤粉仓里堆积密度约为
管
0.7t/m3，易吸附空气和水
分。
Hale Waihona Puke 煤粉仓应设计相应的吸潮 装置，壁面应光滑。
第二节 煤粉细度和煤粉颗粒分布特性 （煤粉品质）
粉体细度粒径单位换算对照表
目粒度粉体颗粒大小称颗粒粒度。
由于颗粒形状很复杂，通常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为“目数”。
粉体细度粒径单位换算对照表粒径（m）微米um纳米nm日式单位(目)10-4m100um100000nm180目10-5m10um10000nm1800目10-6m1um1000nm1.8万目10-7m0.1um100nm18万目10-8m0.01um10nm180万目10-9m0.001um1nm1800万目10-9m以下0.001um以下进入i1nm以下接近原子大1800万目以上1米（m）=100厘米（cm）；1厘米（cm）=10m=10毫米（mm）；1毫米（mm）=10m=1000微米（um）；1微米（um）=10m=1000纳米（nm）；1纳米=10m。
【病毒大小约100纳米】纳米(nm)=[10的-7至10的-9次方米]之间=细度大小折合日式单位换算约18万目~1800万目。
微米(um)=[10的-6次方米以下]=细度大小折合日式单位换算约1.8万目以下。
微米之极限细度是18000目。
趋纳米=微纳米=[10的-6次方米]至[10的-7次方米]之间=18000目~180000目之间。
320目320mesh目的英文单位是mesh目数，就是孔数，就是每平方英寸上的孔数目。
目数越大，孔径越小。
一般来说，目数×孔径（微米数）=15000。
比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。
由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。
我国使用的是美国标准，也就是可用上面给出的公式计算。
美国泰勒标准筛的筛目尺寸对照表.可在下面网页看到详细资料.由此定义可以看出，目数的大小决定了筛网孔径的大小。
粉体细度粒径单位换算对照表
目粒度粉体颗粒大小称颗粒粒度。
由于颗粒形状很复杂，通常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（）宽度的筛网内的筛孔数表示，因而称之为“目数”。
粉体细度粒径单位换算对照表粒径（m）微米um 纳米nm 日式单位(目)10-4m 100um 100000nm 180目10-5m 10um 10000nm 1800目10-6 m 1um 1000nm 万目10-7m 100nm 18万目{10-8m 10nm 180万目10-9m 1nm 1800万目10-9m以下以下进入i 1nm以下接近原子大1800万目以上1米（m）=100厘米（cm）；1厘米（cm）=10 m =10毫米（mm）；1毫米（mm）=10 m =1000微米（um）；1微米（um）=10 m=1000纳米（nm）；1纳米=10 m。
【病毒大小约100纳米】纳米(nm)=[10的-7至10的-9次方米]之间=细度大小折合日式单位换算约18万目~1800万目。
@微米(um)=[10的-6次方米以下]=细度大小折合日式单位换算约万目以下。
微米之极限细度是18000目。
趋纳米=微纳米=[10的-6次方米]至[10的-7次方米]之间=18000目~180000目之间。
320目320mesh 目的英文单位是meshM 筛子内径(μm)≈筛子目数计量单位目粒度是指原料颗粒的尺寸,一般以颗粒的最大长度来表示。
网目是表示标准筛的筛孔尺寸的大小。
在泰勒标准筛中,所谓网目就是厘米(1英寸)长度中的筛孔数目,并简称为目。
目数越大，表示颗粒越细。
类似于金相组织的放大倍数。
~目数前加正负号则表示能否漏过该目数的网孔。
负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。
例如，颗粒为-100目~+200目，即表示这些颗粒目数，就是孔数，就是每平方英寸上的孔数目。

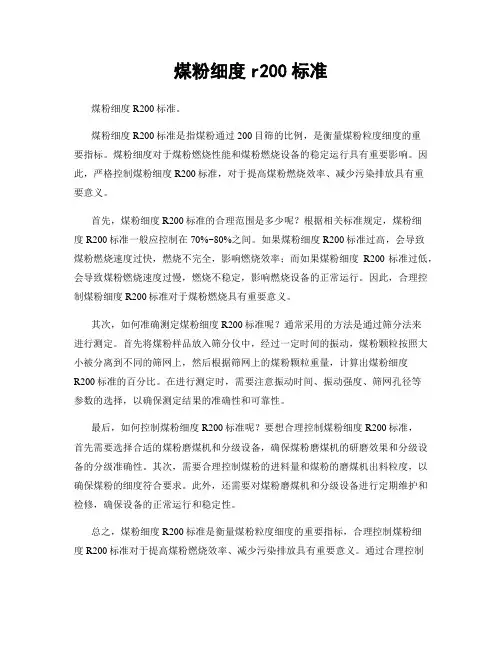

煤粉细度r200标准
煤粉细度r200标准煤粉细度R200标准。
煤粉细度R200标准是指煤粉通过200目筛的比例，是衡量煤粉粒度细度的重要指标。
煤粉细度对于煤粉燃烧性能和煤粉燃烧设备的稳定运行具有重要影响。
因此，严格控制煤粉细度R200标准，对于提高煤粉燃烧效率、减少污染排放具有重要意义。
首先，煤粉细度R200标准的合理范围是多少呢？根据相关标准规定，煤粉细度R200标准一般应控制在70%~80%之间。
如果煤粉细度R200标准过高，会导致煤粉燃烧速度过快，燃烧不完全，影响燃烧效率；而如果煤粉细度R200标准过低，会导致煤粉燃烧速度过慢，燃烧不稳定，影响燃烧设备的正常运行。
因此，合理控制煤粉细度R200标准对于煤粉燃烧具有重要意义。
其次，如何准确测定煤粉细度R200标准呢？通常采用的方法是通过筛分法来进行测定。
首先将煤粉样品放入筛分仪中，经过一定时间的振动，煤粉颗粒按照大小被分离到不同的筛网上，然后根据筛网上的煤粉颗粒重量，计算出煤粉细度R200标准的百分比。
在进行测定时，需要注意振动时间、振动强度、筛网孔径等参数的选择，以确保测定结果的准确性和可靠性。
最后，如何控制煤粉细度R200标准呢？要想合理控制煤粉细度R200标准，首先需要选择合适的煤粉磨煤机和分级设备，确保煤粉磨煤机的研磨效果和分级设备的分级准确性。
其次，需要合理控制煤粉的进料量和煤粉的磨煤机出料粒度，以确保煤粉的细度符合要求。
此外，还需要对煤粉磨煤机和分级设备进行定期维护和检修，确保设备的正常运行和稳定性。
总之，煤粉细度R200标准是衡量煤粉粒度细度的重要指标，合理控制煤粉细度R200标准对于提高煤粉燃烧效率、减少污染排放具有重要意义。
通过合理控制煤粉细度R200标准，并采取相应的措施，可以有效提高煤粉燃烧性能，保障煤粉燃烧设备的稳定运行。
粉体细度粒径单位换算对照表
目粒度粉体颗粒大小称颗粒粒度。
因为颗粒形状很复杂，往常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。
筛分粒度就是颗粒能够经过筛网的筛孔尺寸，以 1 英寸（）宽度的筛网内的筛孔数表示，因此称之为“目数”。
粉体细度粒径单位换算比较表粒径（ m）微米 um 纳米 nm 日式单位 ( 目 )10-4m 100um 100000nm 180 目10-5m 10um 10000nm 1800 目10-6 m 1um 1000nm万目10-7m 100nm 18万目10-8m 10nm 180万目10-9m 1nm 1800万目10-9m 以下以下进入i 1nm以下靠近原子大1800 万目以上1 米（ m） =100 厘米（ cm）；1 厘米（ cm） =10 m =10 毫米（ mm）；1 毫米（ mm） =10 m =1000 微米（ um）；1 微米（ um）=10 m=1000 纳米（ nm）；1纳米 =10 m。
【病毒大小约 100 纳米】纳米 (nm)=[10 的 -7 至 10 的 -9 次方米 ] 之间 =细度大小折合日式单位换算约18 万目 ~1800 万目。
微米 (um)=[10的-6次方米以下]=细度大小折合日式单位换算约万目以下。
微米之极限细度是 18000 目。
趋纳米 =微纳米 =[10 的 -6 次方米 ] 至[10 的 -7 次方米 ] 之间 =18000 目 ~180000 目之间。
320 目 320mesh 目的英文单位是meshM筛子内径 ( μm)≈筛子目数计量单位目粒度是指原料颗粒的尺寸, 一般以颗粒的最大长度来表示。
网目是表示标准筛的筛孔尺寸的大小。
在泰勒标准筛中, 所谓网目就是厘米(1 英寸 ) 长度中的筛孔数目, 并简称为目。
目数越大，表示颗粒越细。
近似于金相组织的放大倍数。
目数前加正负号则表示可否漏过该目数的网孔。
负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不可以漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。
第四煤粉制备-第四煤粉制备
煤粉的均匀性
教材中列出了常用的筛子规格及煤粉细度表示方法 ➢ R750中的750表示筛子孔径为750微米，R200中的200
表示筛子孔径为200微米. 2.煤粉的均匀性
煤粉的均匀性是指煤粉颗粒大小的均匀程度。煤粉 的均匀性对燃烧和制粉系统的经济性均有影响。因此 它是一个衡量煤粉品质的重要指标。在相同细度下， 煤粉越均匀，粗颗粒和细颗粒就越少，制粉电耗和金 属磨耗也越少，该煤粉燃烧越经济。
➢ 煤粉水分与磨煤设备的终端温度及原煤水分有关。 ➢ 一般要求烟煤磨制后的煤粉最终水分范围为： ➢ Mmf=（0.5~1.0）Mad
第二节 磨煤机设备
一、磨煤机的工作原理—干燥、磨制
使脆性材料发生破碎的方式不同，其能量消耗的数量不同： 压碎，击碎，研碎 5~6 10~12 >12 kW/t
二、磨煤机的类型
煤粉的一般特性
1.尺寸小：1μm~300μm，20μm~60μm最多， 表面积大：300~1600m2/kg
2.煤粉的流动性 煤干燥疏松，具有流动性。流动性好，吸附空气形成云雾状气
粉混合物，象水的流动，管道输送；易泄露，制粉系统要求严密， 安全性差 3.自燃和爆炸性 挥发分愈高，愈容易引起爆炸；水分和灰分增加，爆炸的可能性 降低；煤粉愈细，可爆性愈大。 3.堆积特性
根据临界状态下钢球所受离心力和重力相同可得到临界转速公式：
30 42.3
nlj
R
D
R 筒体内半径， D 筒体内径
工作转速：工作转速应该小于临界转速。 最佳转速：能把钢球带到适当高度落下，使磨煤效果最好的转速。
32 nzj D
国产球磨机工作转速接近最佳转速，与临界转速关系见4-17。
钢球充满系数
筒内载煤量
四章煤粉制备
二、制粉系统设计所要求旳煤粉特征CONT
2．煤旳磨损性——磨煤机选型旳根据之一煤旳磨损性
能以冲刷磨损指数Ke表达
煤的冲刷磨损指数 Ke<1.0 Ke=1.0~2.0 Ke=2.0~3.5 Ke=3.5~5.0 Ke>5.0
磨损性 轻微 不强 较强 很强 极强
❖ 3．煤旳燃烧特征
❖ 根据挥发分、灰分、水分含量等级并结合发烧量鉴定。
3）经济细度
❖ 磨制煤粉旳电耗和燃烧不完全损失之和最小时旳煤 粉细度。
❖ 影响原因： A）煤种 B）磨煤机和分离器旳形式 C）燃烧方式等
第二节 磨煤机设备
一、磨煤机旳工作原理—干燥、磨制
❖ 使脆性材料发生破碎旳方式不同，其能量消耗旳数量不同： ❖ 压碎，击碎，研碎 ❖ 5~6 10~12 >12 kW/t
RX：R90，R200 等。
。 R90—70号筛；R200—30号筛
3）脆性材料旳破碎公式
脆性材料破碎后均符合统一旳指数方程：
Rx 100ebxn
x—筛孔内边长；
b—反应煤粉细度旳参数；
n—反应煤粉均匀性旳参数。
不同粒径下旳煤粉细度换算式为
Rx2
100(
Rx1
( x2
) x1
)n
100
我国常见旳直吹式制粉系统
❖ 双进双出钢球磨煤机直吹式制粉系统， ❖ 中速磨煤机正压直吹式热一次风机制粉系统 ❖ 中速磨煤机正压直吹式冷一次风机制粉系统 ❖ 风扇磨煤机直吹式三介质干燥制粉系统 ❖ 风扇磨煤机直吹式二介质干燥制粉系统 ❖ 带煤粉浓缩旳直吹式制粉系统
三、贮仓式制粉系统
1．干燥剂送粉（乏气送粉）
第一节煤粉旳特征
一、煤粉旳一般物理特征
目数与粒度单位换算
目是指单位面积的孔洞数量如果是筛孔的话，多少目就表示一平方英寸有多少个筛孔。
例如120 目筛，也就是说在一平方英寸面积内有 120 个孔。
其他类推。
常见的： 10 、20、40、60 、80、100 、120 、150 、180 、200 、250 、300 、 320 、350 、400米与目数对照表1 微米 --------12500目1.3 微米 --------8000 目2 微米 --------6250目2.6 微米 --------5000 目5 微米 --------2500目6.5 微米 --------2000 目10 微米 --------1250目15 微米 --------800目20 微米 --------625目33 微米 --------425目37 微米 --------400目44 微米 --------325目74 微米 --------200目149 微米 --------100 目350 微米 --------45 目粉体细度粒径单位换算对照表粒径（ m ）微米 um 纳米 nm目数单位 (目)10-4m 100um 100000nm 180目10-5m 10um 10000nm 1800 目10-6m1um 1000nm 1.8万目10-7m0.1um 100nm 18万目10-8m0.01um 10nm 180万目10-9m0.001um 1nm 1800 万目10-9m 以下 0.001um 以下进入 i 1nm 以下接近原子大1800 万目以上。
1米（ m） =100 厘米（ cm ）；1 厘米（ cm） =10-2m =10 毫米（ mm ）；1 毫米（ mm ）=10-3m =1000微米（um）；1 微米（ um） =10-6m=1000 纳米（ nm ）；1 纳米 =10-9m 。
【病毒大小约 100 纳米】纳米 (nm)=[10的-7至 10 的-9 次方米 ]之间 =细度大小折合目数单位换算约 18 万目～ 1800万目。
