格力空调资料

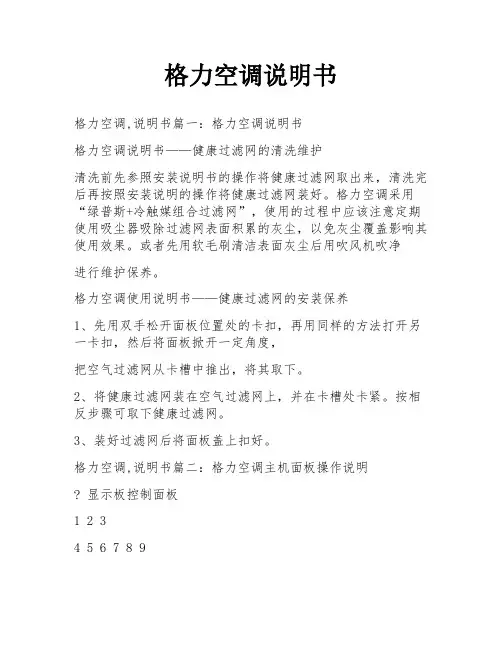

格力空调说明书
格力空调说明书格力空调,说明书篇一：格力空调说明书格力空调说明书——健康过滤网的清洗维护清洗前先参照安装说明书的操作将健康过滤网取出来，清洗完后再按照安装说明的操作将健康过滤网装好。
格力空调采用“绿普斯+冷触媒组合过滤网”，使用的过程中应该注意定期使用吸尘器吸除过滤网表面积累的灰尘，以免灰尘覆盖影响其使用效果。
或者先用软毛刷清洁表面灰尘后用吹风机吹净进行维护保养。
格力空调使用说明书——健康过滤网的安装保养1、先用双手松开面板位置处的卡扣，再用同样的方法打开另一卡扣，然后将面板掀开一定角度，把空气过滤网从卡槽中推出，将其取下。
2、将健康过滤网装在空气过滤网上，并在卡槽处卡紧。
按相反步骤可取下健康过滤网。
3、装好过滤网后将面板盖上扣好。
格力空调,说明书篇二：格力空调主机面板操作说明显示板控制面板1 2 34 5 6 7 8 91．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按使机组关闭，此时运行指示灯熄灭。
格力说明书
格力说明书格力说明书**目录**- [1. 产品概述](1-产品概述)- [2. 产品特点](2-产品特点)- [3. 使用方法](3-使用方法)- [3.1 安装和连接](31-安装和连接)- [3.2 开关机](32-开关机)- [3.3 温度调节](33-温度调节)- [3.4 风速调节](34-风速调节)- [4. 安全注意事项](4-安全注意事项)- [5. 售后服务](5-售后服务)1. 产品概述格力空调是一种家用电器产品，其主要功能是为家庭创造舒适的室内空间环境。
它通过制冷、制热、除湿等方式，调节室内温度和湿度，以满足人们的需求。
格力空调产品在市场上享有很高的知名度和口碑，被广大消费者所喜爱和信赖。
本说明书将详细介绍格力空调的产品特点、使用方法和安全注意事项，以帮助用户充分了解和正确使用该产品。
2. 产品特点格力空调具有以下主要特点：- 高效制冷：格力空调采用先进的制冷技术，能够快速降低室内温度，使空间迅速变得凉爽舒适。
- 智能控制：格力空调内置智能控制系统，可以根据环境和用户需求自动调节温度、风速等参数，实现智能化的舒适体验。
- 低噪音运行：格力空调的运行噪音小，可以为用户提供静谧的室内环境，不会干扰用户的工作和休息。
- 节能环保：格力空调采用节能技术，能够在保证舒适的同时降低能源消耗，减少对环境的不良影响。
3. 使用方法在正确使用格力空调之前，请先仔细阅读本章节的内容，了解格力空调的安装和操作步骤。
3.1 安装和连接在安装格力空调之前，需要确定合适的安装位置，确保空调能够顺利连接电源、排水以及室外和室内的通风管道。
请按照以下步骤进行安装和连接：1. 安装室外机：在合适的位置上墙或安装在平稳的支架上，保证室外机的安全和稳定。
2. 安装室内机：选择合适的位置，避免阳光直射、遮挡物和障碍物，确保室内机能够均匀地吹送空气。
3. 连接电源：将室内机和室外机连接到电源，确保电源稳定，并按照说明书上的电气连接图进行正确的接线。

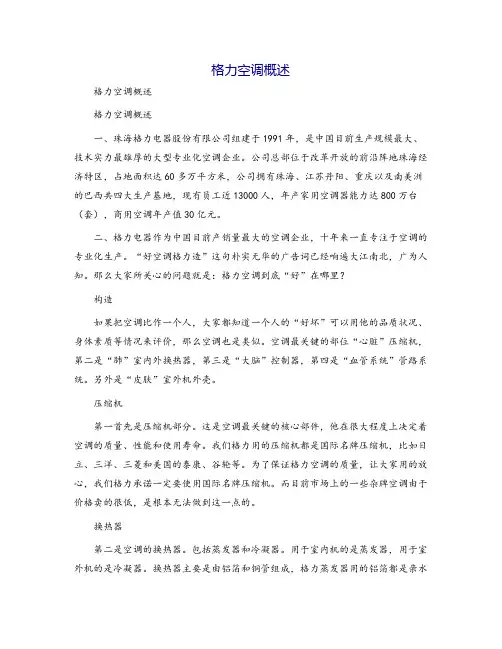

格力空调概述
格力空调概述格力空调概述格力空调概述一、珠海格力电器股份有限公司组建于1991年，是中国目前生产规模最大、技术实力最雄厚的大型专业化空调企业。
公司总部位于改革开放的前沿阵地珠海经济特区，占地面积达60多万平方米，公司拥有珠海、江苏丹阳、重庆以及南美洲的巴西共四大生产基地，现有员工近13000人，年产家用空调器能力达800万台（套），商用空调年产值30亿元。
二、格力电器作为中国目前产销量最大的空调企业，十年来一直专注于空调的专业化生产。
“好空调格力造”这句朴实无华的广告词已经响遍大江南北，广为人知。
那么大家所关心的问题就是：格力空调到底“好”在哪里？构造如果把空调比作一个人，大家都知道一个人的“好坏”可以用他的品质状况、身体素质等情况来评价，那么空调也是类似。
空调最关键的部位“心脏”压缩机，第二是“肺”室内外换热器，第三是“大脑”控制器，第四是“血管系统”管路系统。
另外是“皮肤”室外机外壳。
压缩机第一首先是压缩机部分。
这是空调最关键的核心部件，他在很大程度上决定着空调的质量、性能和使用寿命。
我们格力用的压缩机都是国际名牌压缩机，比如日立、三洋、三菱和美国的泰康、谷轮等。
为了保证格力空调的质量，让大家用的放心，我们格力承诺一定要使用国际名牌压缩机。
而目前市场上的一些杂牌空调由于价格卖的很低，是根本无法做到这一点的。
换热器第二是空调的换热器。
包括蒸发器和冷凝器。
用于室内机的是蒸发器，用于室外机的是冷凝器。
换热器主要是由铝箔和铜管组成，格力蒸发器用的铝箔都是亲水膜铝箔，亲水层有两大好处，第一是防腐蚀，使用寿命大大延长。
从而保证了格力空调的“肺”在恶劣条件下都能保持健康状态，都可以正常运转。
第二个好处就是不沾水。
在换热过程中会有冷凝水产生，水在铝箔表面顺畅流走，就不会降低换热器的热交换效率。
换热器的第二部分就是铜管，有内镙纹管和光管之分，两者在外表上没有什么区别，装在空调上根本看不出来。
但如果切开铜管，我们会发现内镙纹铜管内壁有明显的漕沟状镙纹，热交换面积大大增加，而光管没有。
格力空调参数
24/37dB 纠错
室外机噪音
≤50dB 纠错
电源性能
220V/50Hz 纠错
室内机尺寸
844×300×183mm 纠错
室外机尺寸
776×540×320mm 纠错
室内机质量
11kg 纠错
室外机质量
28kg 纠错
基本参数
l 系列名称：Q迪 纠错
l 空调类型：壁挂式空调 纠错
l 冷暖类型：冷暖型 纠错
l 变频/定频：变频 纠错
l 房间类型：卧室宝贝 纠错
l 空调匹数：大1.5P 纠错
l 适用面积：16-24㎡ 纠错
l 能效比：3.6 纠错
l 能效等级：4级能效 纠错
技术参数
l 制冷量：3500（450-3650）W 纠错
l 制冷功率：1340（110-1530）+1W 纠错
l 制热量：4200（800-4450）W 纠错
l 制热功率：1360（190-1550）W 纠错
l 电辅加热功率：1错
l 室内机噪音：24/37dB 纠错
l 室外机噪音：≤50dB 纠错
格力KFR-32GW/(32556)FNDc-3 3100
KFR-35GW/(35570)FNBa-4格力技术参数（3099.00）
制冷量
3500（450-3650）W 纠错
制冷功率
1340（110-1530）+1W 纠错
制热量
4200（800-4450）W 纠错
制热功率
1360（190-1550）W 纠错
电辅加热功率
1000W 纠错
循环风量
630m3/h 纠错
格力空调技术参数文件
格力空调技术参数文件1.制冷制热能效比：格力空调采用先进的压缩机技术和风轮设计，使其制冷和制热效果更高效。
格力空调的制冷制热能效比通常在3.5以上，这意味着它可以提供更多的制冷和制热效果，同时减少能源消耗。
2.静音设计：格力空调采用静音技术，通过优化风机和压缩机的设计，使其运行时噪音最小化。
格力空调的室内噪音一般低于30分贝，室外噪音低于50分贝，为用户提供更舒适的使用体验。
3.温度控制范围：格力空调具有广泛的温度控制范围，可以根据用户的需求调整室内温度。
格力空调的制冷温度范围通常为16°C至30°C，制热温度范围为10°C至30°C，适应各种季节的需求。
4.空气净化功能：格力空调配备了空气净化功能，可以过滤室内空气中的灰尘、细菌和异味，提供更清新、健康的室内空气环境。
格力空调的过滤系统通常包括多层过滤网和负离子发生器，有效净化室内空气。
5.节能环保：格力空调采用先进的变频技术和高效换热器设计，能够在工作过程中最大限度地节约能源。
格力空调的能耗通常较低，在节能减排方面表现优异，符合环保要求。
6.智能控制：格力空调配备了智能控制系统，可以通过手机APP或遥控器进行远程控制。
用户可以根据需要调整空调的工作模式、温度和定时开关机等功能，提供更便捷的使用体验。
7.定时功能：格力空调具有定时开关功能，用户可以设置空调的运行时间，可以在离家时关闭空调以节约能源，在回家前开启空调以达到舒适温度，提供更加便利的使用体验。
总结：格力空调的技术参数包括制冷制热能效比、静音设计、温度控制范围、空气净化功能、节能环保、智能控制和定时功能等。
这些参数为用户提供了高效、舒适、健康和智能的使用体验。
无论是家庭用户还是商业用户，都可以根据自己的需求选择适合的格力空调产品。
格力空调以其卓越的性能和可靠的品质赢得了广大用户的喜爱和认可。

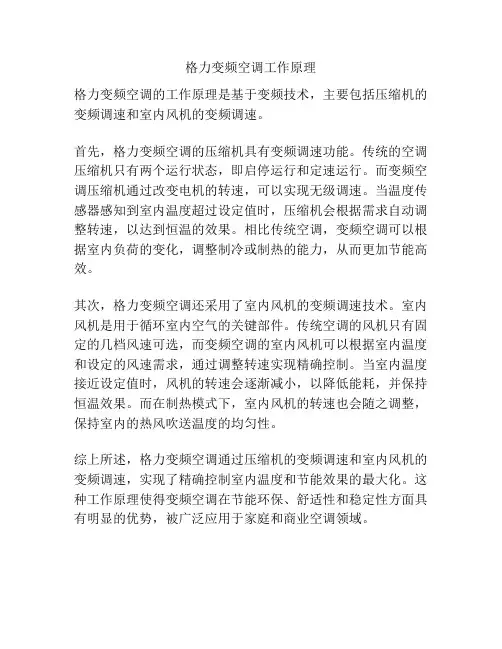

格力变频空调工作原理
格力变频空调工作原理
格力变频空调的工作原理是基于变频技术，主要包括压缩机的变频调速和室内风机的变频调速。
首先，格力变频空调的压缩机具有变频调速功能。
传统的空调压缩机只有两个运行状态，即启停运行和定速运行。
而变频空调压缩机通过改变电机的转速，可以实现无级调速。
当温度传感器感知到室内温度超过设定值时，压缩机会根据需求自动调整转速，以达到恒温的效果。
相比传统空调，变频空调可以根据室内负荷的变化，调整制冷或制热的能力，从而更加节能高效。
其次，格力变频空调还采用了室内风机的变频调速技术。
室内风机是用于循环室内空气的关键部件。
传统空调的风机只有固定的几档风速可选，而变频空调的室内风机可以根据室内温度和设定的风速需求，通过调整转速实现精确控制。
当室内温度接近设定值时，风机的转速会逐渐减小，以降低能耗，并保持恒温效果。
而在制热模式下，室内风机的转速也会随之调整，保持室内的热风吹送温度的均匀性。
综上所述，格力变频空调通过压缩机的变频调速和室内风机的变频调速，实现了精确控制室内温度和节能效果的最大化。
这种工作原理使得变频空调在节能环保、舒适性和稳定性方面具有明显的优势，被广泛应用于家庭和商业空调领域。
格力空调技术参数文件
格力空调Tops系列多联机组技术文件格力电器第一部分系统外机性能与规格1、产品性能参数（黄色部分为本次方案使用机型）注：1、本机组设计实行标准GB/T18837-20022、以上冷量测试工况：室内干球/湿球温度（27/19℃），室外干球/湿球温度（35/24℃）；以上制热量测试工况：室内干球/湿球温度（20/15℃），室外干球/湿球温度（7/6℃）.3、根据最大熔丝电流来选择空气开关，根据最小线路电流来选择电气配线规格。
2、系统运行范围3、系统外机安装注意事项（1）机组安装基础：必须是水泥或钢结构，应能承受机器的运行重量，并能隔音及震动，且上平面是水平的。
机组的安装基础应预留排水槽。
（2）机组运行环境：安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃品、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小震动和噪音。
4、外机外形尺寸及安装维修空间单位：mm第二部分系统内机性能与规格1、内机具体参数（黄色部分为本次方案使用机型）注：1、本机组设计实行标准GB/T18837-2002。
2、机组风量是子环境温度20℃/16℃、内机最高风挡下测试。
3、额定测试条件：制冷：室内环境温度27℃（干球）/19℃（湿球）、室外环境温度35℃（干球）/24℃（湿球）；制热：室内环境温度20℃（干球）/15℃（湿球）、室外环境温度7℃（干球）/6℃（湿球）；.3、根据最大熔丝电流来选择空气开关，根据最小线路电流来选择电气配线规格。
2、室内机安装注意事项（1）机组安装基础：确保顶部吊杆、天花板、建筑物结构等有足够强度来承受机组重量。
（2）安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气影响；应预留通风空间；应采取适当措施尽可能减小噪音和震动。
3、产品外形尺寸及安装维修空间第三部分产品电气及接地部分注意事项注意：空调机必须可靠接地，若接地不正确会导致触电或火灾。
一、电气布置◆按国家布线规则进行安装。
格力空调控制面板说明书
格力空调控制面板说明书一、产品概述：二、外观和按键介绍：1.面板外观：控制面板采用高质量的塑料外壳，外观简洁大方，配有LED显示屏，显示室内温度、湿度和时间等信息。
2.按键：面板上有多个功能按钮，包括电源开/关按钮、模式选择按钮、温度调节按钮、风速控制按钮、节能模式按钮等。
三、功能和操作说明：1.电源开/关：按下电源开/关按钮，可以将空调的电源打开或关闭。
2.模式选择：通过模式选择按钮，可以调节空调的运行模式，包括制冷、制热、除湿、送风等模式，满足不同季节和需求下的使用要求。
3.温度调节：使用温度调节按钮，可以调节空调设定的目标温度，按上箭头提高温度，按下箭头降低温度。
4.风速控制：通过风速控制按钮，可以调节空调送风的速度，包括高速、中速、低速和自动等档位。
5.节能模式：空调面板上配有节能模式按钮，可以通过按下该按钮来开启或关闭节能模式，在节能模式下，空调会自动调整工作模式和温度，以降低能耗。
四、自动调温和定时功能：1.自动调温：空调面板上的自动调温功能，可以根据室内环境变化，自动调节空调的运行模式和温度，保持室内舒适。
2.定时功能：空调面板配备定时功能，用户可以设置开机时间和关机时间，让空调在指定的时间自动开关机，方便用户合理安排空调的使用时间。
五、故障排除：在使用过程中，可能会遇到一些故障，如空调无法开启、显示屏不亮等问题，以下是一些常见故障的解决办法：六、注意事项：1.本产品需由专业人士安装和维护，请勿私自拆卸或修理。
2.在使用和操作过程中，请确保面板干燥、无污渍，避免液体进入面板造成损坏。
3.使用空调时，请确保通风良好，室内空气质量良好，避免因空调长时间使用而造成不适。
4.定期对空调进行清洁和维护，以保持其良好的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E3:室内温度感温包开，短路;
E4:室内管温开，短路;
E5:室内外通讯故障。
一:格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏 的！常见故障就不说了！ 说2个不好查的:1制冷时20分钟左右压机停;2制热外风机不工 作;很大可能都是室内管温问题！[适用所有定频机]
PP线与零线短接就可以了
三：变频冷静王维修资料
1排气温度保护：当T排气高于115度时，压机停，小于90度压机停已达三分钟后恢复 运行；
2防冻结保护：当T内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；
3过电流保护：当I总大于D时，压机停，外风机延时30秒停制冷时32机D=10A25机D=8A制热时32机D=13A25机D=10A
4、6、7指示灯闪烁 压缩机吸气压力过低保护
3、6、7指示灯闪烁 压缩机排气压力过高保护
2、6、7指示灯闪烁 压缩机过流保护
PP线与零线短接就可以了！
三：变频冷静王维修资料
1排气温度保护：当T排气高于115度时，压机停，小于90度压机停已达三分钟后恢复
运行;
2防冻结保护：当T内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；
3过电流保护：当I总大于D时，压机停，外风机延时30秒停制冷时32机D=10A25
机D=8A制热时32机D=13A25机D=10A
4过负荷保护：当T管大于62度时，内风机按设定风速运行，压机停。T管：制冷时是
室外热交换器温度，制热时是室内热交换器温度。
5室内，外故障显示：D1，D2, D3为内机灯，LED1［绿灯］LED2［红灯］LED3［黄灯］为外机
A压机停且有故障时LED1亮；B室外环境温度有故障时LED3亮；C室外管温有故障时L
6功率模快：各线功能
1号线：
W相的负端控制信号;
2号线
:W的正端控制信号;
3号线：
V的负端控制信号；
4号线：
பைடு நூலகம்V正端控制信号；
5号线：
U的负端控制信号；
6号线：
U正端控制信号；
7号线：
地线；8号线；5V
线；9号线：12V线；
10号线：模块保护信号线［模块保护有：过热，过流，欠压保护，保护时模块有微秒极
E4:压缩机排气温度过高保护
E5:过电流（低电压保护 ）
格力用IC资料:
MC68HC705SR3C静态直流电压（47型表）1.5.9 . . 4-5. . . . 19-5...格力天井机
室外机电路板（发光管闪烁）故障原因
2、6指示灯闪烁水位天关（水泵或排水管损坏）
3、6指示灯闪烁扫风电机损坏
2、3、6指示灯闪烁选择问题
2、5指示灯闪烁室内温度传感器损坏
2、4、5指示灯闪烁遥控器问题
3、5指示灯闪烁室内温度传感器损坏
4指示灯闪烁中心地址堵塞
2指示灯闪烁遥控器发射电路开路
3、7指示灯闪烁室内外通信开路
2、7指示灯闪烁室风外通信问题
3、4、6、7指示灯闪烁电源接触不良，检测主电路板
2、3、4、6、7指示灯闪烁电源接触不良，检测电路板
ED2亮；D模块保护时LED1闪烁；E压机过载时LED2与LED3同时闪烁；F排气温度有故障 时LED1, LED2 LED3全亮；G室内D1压机运行时亮；H室内D2时通讯指示，正常时闪烁；
I室内D3是感温包指示灯，有故障时闪烁。
6功率模快：各线功能
1号线：W相的负端控制信号；2号线：W的正端控制信号；
二:普通分体机，1:就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功 能都没有用。[简单解决方法：将控制板的OVC线与零线短接，仍是E1为控制板坏，不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关，可是换了所 有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的L
4过负荷保护：当T管大于62度时，内风机按设定风速运行，压机停。T管：制冷时是
室外热交换器温度，制热时是室内热交换器温度。
5室内，外故障显示：D1,D2, D3为内机灯，LED1［绿灯］LED2［红灯］LED3［黄灯］为外机
灯。
A压机停且有故障时LED1亮；B室外环境温度有故障时LED3亮；C室外管温有故障时L ED2亮；D模块保护时LED1闪烁；E压机过载时LED2与LED3同时闪烁；F排气温度有故障 时LED1, LED2 LED3全亮；G室内D1压机运行时亮；H室内D2时通讯指示，正常时闪烁；I室内D3是感温包指示灯，有故障时闪烁。
格力空调资料
一：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏 的！常见故障就不说了！ 说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工 作；很大可能都是室内管温问题！［适用所有定频机
二：普通分体机，1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功 能都没有用。［简单解决方法：将控制板的OVC线与零线短接，仍是E1为控制板坏，不显示E1那就是高压保护开关等断开］2:E3故障有的机器根本就没有低压保护开关，可是换了所 有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的L
E1:压缩机高压保护
E2:蒸发器防冻结保护
E3:压缩机低压保护
E4:压缩机排气温度过高保护
E5:过电流（低电压保护）
格力KFR-70LW/ED故障代码，KFR-70LW/ED
E1高压
E2防冻结
E3低压
E4排温
E5过流 格力带低电压保护新款柜机代码：
E1:压缩机高压保护
E2:蒸发器防冻结保护
E3:压缩机低压保护
3号线：V的负端控制信号；4号线：V正端控制信号；
5号线：U的负端控制信号；6号线：U正端控制信号；
7号线：地线；8号线；5V线；9号线：12V线；
10号线：模块保护信号线[模块保护有：过热，过流，欠压保护，保护时模块有微秒极 的信号输出]
四：变频柜机E1-E5
E1:压机过流，过热，排气过高，模块保护；
的信号输出］
四：变频柜机E1-E5
E1:压机过流，过热，排气过高，模块保护;
E2:室内防冻结保护;
E3:室内温度感温包开，短路;
E4:室内管温开，短路；
E5:室内外通讯故障。
五:定频机故障代码:
E1:压缩机高压保护
E2:蒸发器防冻结保护
E3:压缩机低压保护
E4:压缩机排气温度过高保护
E5:过电流（低电压保护） 五:定频机故障代码:
