建筑机电安装工程中管线综合布置技术探讨
建筑机电安装工程中管线综合布置技术探讨摘要：管线综合布置技术具有较强的安全性与综合性，能够提高各专业的协调性，提高管线布置的规范性与合理性，施工管理效率更高，这就为建筑机电安装工程提供了有力支持。
本文就建筑机电安装工程中管线综合布置原则进行阐述，进而提出管线综合布置技术的具体应用，旨在全面提升管线综合布置水平，为建筑机电安装工程质量控制提供可靠保障。
关键词：建筑机电安装工程；管线综合布置技术引言：建筑机电安装工程施工中存在诸多不确定因素，需要就现场环境以及施工条件开展具体分析，注重新工艺与新技术的应用，以便顺利开展施工作业。
管线综合布置技术是建筑机电安装工程中的重要内容，能够深化现场作业效果，促进各专业施工的协调推进，对于机电安装工程质量的提升至关重要。
一、建筑机电安装工程中管线综合布置原则（一）管线空间布置原则为确保建筑空间得到科学化应用，应当采取恰当的方式来对管线支架进行布设，以确保支架利用率得到明显提升，通过集约化方式来对建筑机电工程管线进行部署，材料损耗也得以有效降低。
为确保不同专业管线走向保持一致，应当明确不同专业管线的具体标准，依照相关规定来制作构件，以确保各项作业顺利进行。
风管与风阀等区域需要注重空间的预留，建筑空间布局更为合理。
在机电管线空间布置方面，左右侧分别合理排列热水管路与冷水管，于上侧布设保温管，下侧则对非保温线路进行布设。
（二）管线避让布置原则为保证管线布置的规范化，应当令小管对大管进行避让，压力管需将无压管避开。
以主干管为主，分支管需进行避让；率先对高压管进行布置，令低压管避开。
（三）管线平面定位布置原则管线定位阶段，需要就作业过程中的多项因素开展综合分析，明确管线具体尺寸，把握好管线间距，明确支架尺寸等，对于相关要素的把握，有助于更规范的定位管线。
在管线平面定位方面，可遵循先繁后简的原则，先对大管线、主干管进行布置，后对小管线和分支管进行布置，风管在水管之前布置，最后对电气配管进行布置。

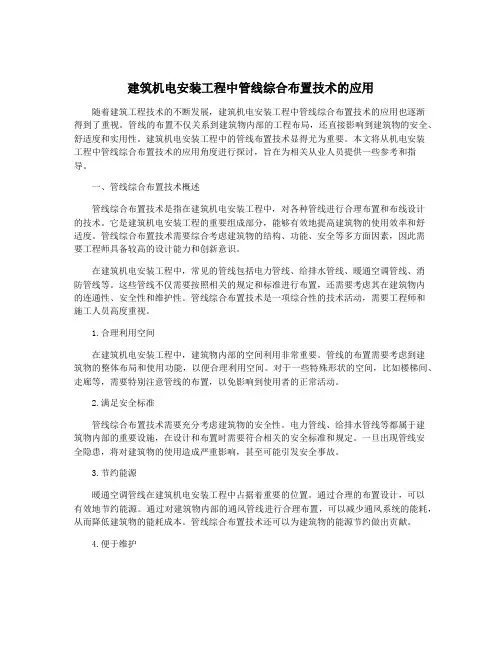

建筑机电安装工程中管线综合布置技术的应用
建筑机电安装工程中管线综合布置技术的应用随着建筑工程技术的不断发展，建筑机电安装工程中管线综合布置技术的应用也逐渐得到了重视。
管线的布置不仅关系到建筑物内部的工程布局，还直接影响到建筑物的安全、舒适度和实用性。
建筑机电安装工程中的管线布置技术显得尤为重要。
本文将从机电安装工程中管线综合布置技术的应用角度进行探讨，旨在为相关从业人员提供一些参考和指导。
一、管线综合布置技术概述管线综合布置技术是指在建筑机电安装工程中，对各种管线进行合理布置和布线设计的技术。
它是建筑机电安装工程的重要组成部分，能够有效地提高建筑物的使用效率和舒适度。
管线综合布置技术需要综合考虑建筑物的结构、功能、安全等多方面因素，因此需要工程师具备较高的设计能力和创新意识。
在建筑机电安装工程中，常见的管线包括电力管线、给排水管线、暖通空调管线、消防管线等。
这些管线不仅需要按照相关的规定和标准进行布置，还需要考虑其在建筑物内的连通性、安全性和维护性。
管线综合布置技术是一项综合性的技术活动，需要工程师和施工人员高度重视。
1.合理利用空间在建筑机电安装工程中，建筑物内部的空间利用非常重要。
管线的布置需要考虑到建筑物的整体布局和使用功能，以便合理利用空间。
对于一些特殊形状的空间，比如楼梯间、走廊等，需要特别注意管线的布置，以免影响到使用者的正常活动。
2.满足安全标准管线综合布置技术需要充分考虑建筑物的安全性。
电力管线、给排水管线等都属于建筑物内部的重要设施，在设计和布置时需要符合相关的安全标准和规定。
一旦出现管线安全隐患，将对建筑物的使用造成严重影响，甚至可能引发安全事故。
3.节约能源暖通空调管线在建筑机电安装工程中占据着重要的位置。
通过合理的布置设计，可以有效地节约能源。
通过对建筑物内部的通风管线进行合理布置，可以减少通风系统的能耗，从而降低建筑物的能耗成本。
管线综合布置技术还可以为建筑物的能源节约做出贡献。
4.便于维护建筑机电安装工程中的管线布置不仅需要考虑到建设阶段的使用，还需要考虑到建成后的维护和维修。
建筑机电安装工程中管线综合布置技术要点探究
建筑机电安装工程中管线综合布置技术要点探究摘要：建筑机电安装工程有效促进了建筑的智能化，让建筑的功能变得更加丰富和完善，机电安装工程在建筑工程施工中扮演着关键的角色，直接影响到建筑功能的后续使用。
因此，管理人员必须加强建筑机电安装工程各关键点的控制，对工程中管线综合布置技术要点进行深入的研究与探讨，使得机电安装工程往标准化和系统化的方向转变，逐渐提升了机电安装工程的质量。
关键词：建筑机电安装工程；管线；综合布置技术；要点一、建筑机电安装工程中管线综合布置的原则1.1管线空间排列原则建筑机电安装工程中的管线排列需要遵循一定的原则，将管线支架的使用效率最大化，并且将所有的管线在固定的空间内合理排列。
在管路布置时，既要保证方向的统一，又要给管线布置预留下充足的空间，方便日后机电安装工程施工。
液体管路要在通风管路下方的位置，冷水管线和热水管线的位置有严格的规定，以左冷右热的原则排列液体管线。
保温管线与非保温管线以水平方向排列，保温管线必须要在非保温管线的上方，电线管线也要在给排水管线的上方，管线空间排列原则有严格的规定，不能随意排列，否则会让管线之间相互干扰，不能正常发挥管线的作用。
1.2管线平面定位原则由于管线综合布置技术涉及大量的管线，为了确保管线排列的有序性，方便后期的维修，布置的时候要遵循平面定位原则，也就是先重点部位后次要部位，先主干后支干，先繁琐后简单的布置原则，将管道本身对管线布置效果的不利影响降低到最小。
1.3管线交叉避让原则建筑机电安装工程中管线排列要保持在一条线上，可以让不同管线处在水平位置上，以有效避免管线之间互相交叉，防止管线之间互相干扰。
如果在布置管线的时候发现会与其他管线交叉，应当采取回避的原则，坚决避免管线交叉现象的发生。
1.4结构合理性原则为了保证建筑的使用空间，有必要对建筑的主体结构进行分析，从多个角度来考虑管线的布置，包括在墙壁、梁、板等位置安装管线。
同时，管线的布置应与建筑主体结构相结合，确保建筑内的机电设备可以正常运转。
建筑机电安装工程管线综合布置技术应用探讨
建筑机电安装工程管线综合布置技术应用探讨随着城市化进程的不断加快，建筑市场的需求不断增加，建筑机电安装工程是建筑工程的重要组成部分，而各种管线作为其中必不可少的一部分，是实现建筑工程功能的重要保障。
因此，建筑机电安装工程管线的综合布置技术应用至关重要。
一、综合考虑建筑功能需求建筑机电安装工程管线综合布置技术的应用需要综合考虑建筑的功能需求。
建筑的功能需求是指在建筑使用过程中所需要满足的必要条件，如建筑的供水、排水、空调、通风、照明等。
因此，在进行管线综合布置时，应先了解建筑的功能需求，按照需求合理布置管线，提高建筑的使用效果。
二、综合考虑输送要求建筑机电安装工程管线综合布置技术的应用还需要综合考虑各个管线的输送要求，包括流体介质的输送、管线的输送距离、输送的压力、流量和速度等。
在此基础上，选择适当的管材和管径，以保证输送的质量和效率。
三、合理布局节约空间建筑机电安装工程管线综合布置技术的应用还需要综合考虑管线的布置，尽可能的利用空间。
如在管线的布置中，应遵循“短管少弯、直线布置”的原则，尽量减少弯曲，缩短管线长度，使建筑的每一处空间都能够得到有效利用。
四、减少干扰避免冲突建筑机电安装工程管线综合布置技术的应用还需要综合考虑管线的交叉点和共用段，减少干扰和冲突。
在管线的综合布置过程中，应注意见缝插针，尽量减少管线的交叉点和共用段，避免不必要的干扰和冲突，提高建筑机电设备的运行效率和安全性。
五、保证安全可靠建筑机电安装工程管线综合布置技术的应用还需要综合考虑管线的安全可靠性。
在综合布置管线时，应充分考虑管道的材质、厚度、强度、耐用性和耐腐蚀性等因素，保证管线的安全可靠。
同时，在操作和维护上，要密切关注管线的状态，及时进行检修、维护和更换，确保管线的安全使用。
综上所述，建筑机电安装工程管线综合布置技术的应用是建筑机电安装工程不可或缺的一部分。
通过充分考虑建筑的功能需求、管线的输送要求、空间利用、干扰避免和安全可靠性等因素，可以有效实现建筑机电安装工程管线的综合布置，提高建筑的使用效果和经济效益。
建筑机电安装工程管线综合布置技术应用探讨
建筑机电安装工程管线综合布置技术应用探讨建筑机电安装工程是指建筑工程中对建筑设备安装、管线设置以及机电设施的安装和调试等工作，是建筑工程中不可或缺的一部分。
在建筑机电安装工程中，管线的布置非常重要，影响着整个建筑的使用效果和运行效率。
本文将探讨建筑机电安装工程管线布置的技术应用，以期为相关工程领域的从业人员提供一些参考和启发。
一、建筑机电安装工程管线布置的基本原则1. 合理布局：建筑机电安装工程管线的布置应符合建筑物的功能需求，尽量减少管线的交叉和交错，使得整体布置简洁明了，易于维护和管理。
2. 经济节能：在管线布置中要考虑到节能的因素，尽量减少管线长度、降低管道阻力、避免管道积灰、减少能耗，提高建筑的能源利用率。
3. 安全可靠：管线布置应考虑安全因素，避免管线与其他设备之间发生冲突和干扰，保证管线的安全运行，防止因管线故障而造成危险。
4. 美观实用：管线布置应考虑到建筑的美观性问题，使得管线与建筑整体风格相协调，同时也要保证布置的实用性和便利性，方便使用和维护。
1. 三维设计技术：采用三维设计技术，可以在设计阶段模拟出管线的布置情况，实时观测管线的走向、交叉和空间位置等，可以及时发现和解决问题，提高设计的精度和效率。
2. 自动化管线布置：利用自动化技术，可以根据建筑平面图、立面图和设备布置图等进行智能布置管线，不仅可以避免人工布置的误差，而且可以通过算法求解出最优的布置方案，提高了工作效率和布置质量。
3. 可视化展示技术：利用可视化展示技术，可以将管线的布置结果以三维模型的形式展示出来，方便相关人员对管线的位置、走向和布局等进行直观的了解和分析，便于沟通协调和决策。
4. 智能管线监测技术：利用智能传感器和监测设备，可以对管线的运行状态进行实时监测和数据采集，及时发现并解决管线故障和异常情况，提高了管线的运行可靠性和安全性。
5. 虚拟现实技术：利用虚拟现实技术，可以对建筑机电安装工程进行全方位的模拟和展示，包括管线的布置、设备的安装、工程的施工等，使得相关人员可以在虚拟环境中进行全面的观察和调整，提高了工作的效率和质量。

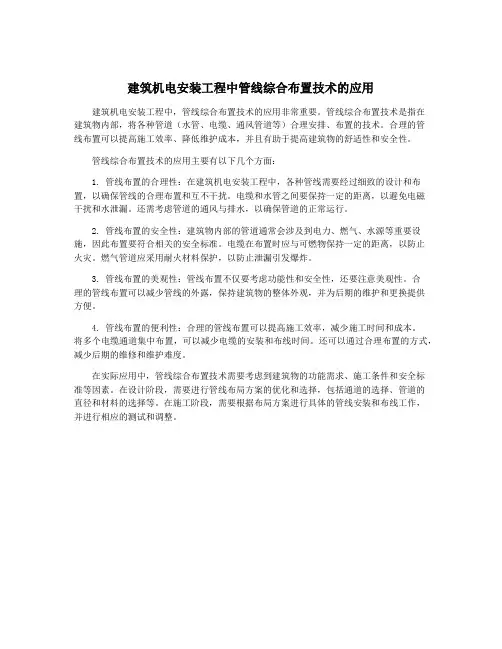

建筑机电安装工程中管线综合布置技术的应用
建筑机电安装工程中管线综合布置技术的应用建筑机电安装工程中，管线综合布置技术的应用非常重要。
管线综合布置技术是指在建筑物内部，将各种管道（水管、电缆、通风管道等）合理安排、布置的技术。
合理的管线布置可以提高施工效率、降低维护成本，并且有助于提高建筑物的舒适性和安全性。
管线综合布置技术的应用主要有以下几个方面：1. 管线布置的合理性：在建筑机电安装工程中，各种管线需要经过细致的设计和布置，以确保管线的合理布置和互不干扰。
电缆和水管之间要保持一定的距离，以避免电磁干扰和水泄漏。
还需考虑管道的通风与排水，以确保管道的正常运行。
2. 管线布置的安全性：建筑物内部的管道通常会涉及到电力、燃气、水源等重要设施，因此布置要符合相关的安全标准。
电缆在布置时应与可燃物保持一定的距离，以防止火灾。
燃气管道应采用耐火材料保护，以防止泄漏引发爆炸。
3. 管线布置的美观性：管线布置不仅要考虑功能性和安全性，还要注意美观性。
合理的管线布置可以减少管线的外露，保持建筑物的整体外观，并为后期的维护和更换提供方便。
4. 管线布置的便利性：合理的管线布置可以提高施工效率，减少施工时间和成本。
将多个电缆通道集中布置，可以减少电缆的安装和布线时间。
还可以通过合理布置的方式，减少后期的维修和维护难度。
在实际应用中，管线综合布置技术需要考虑到建筑物的功能需求、施工条件和安全标准等因素。
在设计阶段，需要进行管线布局方案的优化和选择，包括通道的选择、管道的直径和材料的选择等。
在施工阶段，需要根据布局方案进行具体的管线安装和布线工作，并进行相应的测试和调整。
建筑机电安装工程中管线综合布置技术的应用
建筑机电安装工程中管线综合布置技术的应用建筑机电安装工程中，管线的综合布置技术是非常重要的一环，它直接关系到整个建筑物的使用效果和安全性。
在施工过程中，要保证管线的合理布置，需要考虑到各种因素的综合影响，如空间利用、安全要求、维修方便等。
本文将就建筑机电安装工程中管线综合布置技术的应用进行详细的探讨。
一、建筑机电安装工程中管线综合布置技术的重要性1.提高空间利用率在建筑机电安装工程中，往往会存在很多的管线，如电力、给水、排水、空调、通风等管线，这些管线需要合理布置，以确保空间的充分利用。
通过合理的布置，可以有效地节约空间，提高使用效率。
2.保证建筑物的安全性合理的管线布置可以保证建筑物的安全性。
电路管线要和其他管线进行隔离布置，以防止电气设备损坏或者发生火灾。
排水管线也要布置得当，以确保排水畅通，避免水浸等安全问题的发生。
3.方便维修和维护合理的管线布置可以使得设备的维修和维护更加方便。
如果管线布置紧凑，那么在维修和维护时将会非常不便，可能需要拆除一些结构，造成不必要的损失。
二、建筑机电安装工程中管线综合布置技术的应用1.合理规划管线布置在进行建筑机电安装工程时，首先要对管线进行合理的规划布置。
在规划布置时，需要考虑到建筑物的结构、功能、使用要求等因素，以确保管线可以被合理地布置在建筑物内部，并且不会相互干扰。
2.采用科学的工程设计方法在进行管线的综合布置时，需要采用科学的工程设计方法。
例如可以利用计算机辅助设计软件，通过模拟分析和优化设计来确定最佳的管线布置方案。
这样可以大大提高设计效率和精度。
3.考虑设备的安装位置在进行管线布置时，要综合考虑设备的安装位置。
空调设备、通风设备等需要与相应的管线相匹配，确保设备能够正常运行，并且与其他管线不会相互干扰。
4.设备与管线的配合在进行管线布置时，还需要深入研究设备与管线的配合关系。
需要确保给水管线和排水管线的位置能够与相应的设备连接，保证建筑物的正常使用。
建筑机电设备安装工程中管线综合布置技术研究
建筑机电设备安装工程中管线综合布置技术研究一、引言建筑机电设备安装工程是指在建筑工程中进行机电设备的安装和布置工作，这些设备包括电气设备、给水排水设备、暖通设备、照明设备等，它们的合理布置对建筑物的正常运行和使用至关重要。
在建筑机电设备安装工程中，管线的综合布置技术是十分重要的一环，它不仅关系到建筑物的功能性和美观性，还涉及到建筑物的安全性和节能性，因此管线的综合布置技术的研究具有重要的意义。
二、管线综合布置技术的意义1、功能性：管线的综合布置技术直接影响到建筑机电设备的功能性，合理布置管线可以保证建筑物内部各个部分的正常运行和使用。
3、安全性：管线的综合布置技术对建筑物的安全性也有一定影响，合理布置管线可以避免管线之间的交叉和干扰，提高建筑物的安全性。
4、节能性：合理的管线布置还可以减少管线长度，缩短供水和排水距离，从而减小管道的阻力和损耗，提高建筑物的节能性。
1、管线布置的原则：在建筑机电设备安装工程中，管线布置应该遵循一定的原则，例如尽量避免管线的交叉和纠缠，尽量缩短管线的长度，统一管线的走向等，以保证管线的功能性和美观性。
2、管线布置的方法：研究建筑机电设备安装工程中的管线综合布置技术，需要探讨不同管线布置的方法，包括水平布置、垂直布置、坡度布置、分区域布置等，以确定最优的管线布置方法。
3、管线布置的工程案例：通过实际的工程案例研究管线的综合布置技术，例如给水系统、排水系统、暖通系统的管线布置案例，分析各种布置方法的优缺点，为建筑机电设备安装工程提供参考。
2、展望：管线综合布置技术的研究还有待进一步完善，未来可以在管线材料、管线连接、管线配套设备等方面进行深入研究，以进一步提高管线综合布置技术的水平。
结语建筑机电设备安装工程中的管线综合布置技术研究具有重要的意义，它关系到建筑物的功能性、美观性、安全性和节能性。
通过深入研究管线的综合布置技术，可以为建筑机电设备安装工程提供更多的创新思路和技术支持，从而促进建筑行业的发展和进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 综合线管布置的原则 一、 综合管线施工布置准备工作 ................................................................................. 3 二、 建筑管线的综合布置原则及需考虑因素 ............................................................. 4 三、 熟悉有关规范对管线布置的要求 ......................................................................... 6 四、 综合管线施工过程中的其他注意事项 ................................................................. 9 五、 结语 ....................................................................................................................... 11 2
浅谈建筑物的管线综合布置 在现代房屋建筑中，各种设备为人们提供了卫生、舒适的工作环境，设备工程已成为各类建筑必不可少的重要组成部分。给水、中水、污水、杂排水、热水、饮用水、 采暖、通风、空调、燃气、照明、电话、通信、网络、电视系统等，构成了建筑设备工程丰富的内容。 在这些功能系统中，除其设备外，管道、线路是重要的组成部分， 它们种类多、数量大，材质不同，截面尺寸大小不一，承担着输送介质、能源、信息、动力等功能，有些管线内的介质还有一定的危险性。这些建筑管线通常比较集中地分布在建筑物的有限空间内，如地下室的设备层、技术层、楼层和公用通道的吊顶内、管道井等等，管线安装时容易出现因相互交叉、挤占空间而引起的质量缺陷、 检修空间不足、降低楼层的净高等问题。因此建筑管线的综合布置越来越引起人们的重视。因此，在进行建筑设备设计施工时，由于设备的用途及性能不同，施工时间先后有异，各承担施工的单位也有所不同， 各类设备及其相应的管线往往会在平面和立体空间位置上相互挤占、发生冲突，造成建筑空间的混乱或浪费。如不预先在编制施工方案时对各项管线进行综合安排， 就会给后期的施工安装乃至竣工后的维修和管理工作带来诸多不便，拖延建设进度，浪费资金，影响整个建筑物的正常使用。因此，建筑物管线综合设计是当今建筑设备设计、施工中需认真对待的一个新问题。 3
一、综合管线施工布置准备工作 各种管线施工安装工程中会发生交叉， 相互挤占有利位置，极易造成占据建筑空间大的情况，影响了建筑空间的合理使用，各种管线空间布局不合理，致使建筑使用空间压抑。而有效的解决方法是在管线安装前，合理布置综合管线。管线综合布置由于涉及各专业的施工，并与工艺、安全、经济、维护等各方面相关，因此应合理地进行管线综合布置。 技术准备工作应做到 “三个熟悉”：①熟悉建筑功能和各层的使用功能；②熟悉建筑设备系统有多少个功能系统、设备的布置、管线分布及其特点；③熟悉建筑结构的形式、 装饰装修的构造等。具体地说，施工承包单位在收到施工图纸后，应组织有关专业的技术人员，认真阅读各专业施工图纸，包括建筑、结构、给排水、 电气、采暖空调通风、弱电专业等，核对其有无表达不清、图示不明、缺项漏项、自相矛盾等问题，即做好各专业的图纸自审。在自审的基础上，由业主或监理组织好设计单位的设计交底以及各专业之间的交叉会审， 重点解决各专业之间的“错、漏、碰、缺”等问题，在具体方法上，可以分别以某一个专业管道或线路为主导，沿管道或线路走向逐段与建筑、结构以及其他专业的管线核对，这一环节非常关键，往往因为耗时费力被忽略。 通过自审会审，使施工技术人员了解设计意图，进一步掌握管道内传输介质及特点，弄清管道材质、直径或截面大小、强电线缆与线槽（架、管）的规格、型号、弱电系统的敷设要求，清晰各楼层净高、管线安装敷设区段有吊顶时能够使用的空间、管道井的平面位置及尺 4
寸等。为便于综合布置，最好将各个管线功能系统列出明细表，列明各种管道或电缆槽架的详细内容，以便在布置设计时使用。
二、建筑管线的综合布置原则及需考虑因素 建筑管线的综合布置技术， 可以概括为以建筑设备的各种管线与线槽（管）为整体考虑对象，以实现和保证设计功能为前提，以技术性能要求和国家现行工程质量规范为依据，以管道与线路中传输介质或信息的物理、化学、热工、电磁效应为条件，在规定的走向、区域、部位及限定的建筑空间内对其进行科学规划、统筹安排、合理布置。 2.1 综合布置原则 在管线综合布置时，应结合以往工程施工的经验，有一个总体上的布置思路和安排顺序，一般有以下几点供参考。 1）先布置管径较大管线，后布置管径较小管线。遇管线交叉时，小管径避让大管径。即先布风管，接下来喷淋干管、消火栓干管，空调水管，强、弱电桥架等。因小管径所占空间位置较小，易于安装，且造价相对低。 2）压力流管道避让重力流管道。压力流管道在外加压力作用下，介质克服沿程阻力，沿一定方向流动。给水管道、消火栓管道、自动喷水管道、热水管道等为压力管道。压力管道区别于重力管道的主要特征是可以爬升。重力流管道内的介质仅受重力作用，由高往低流。污水、废水、雨水等管道属于重力流管道，其主要特征是有坡度要求 5
且排放水流杂质多，力求管线短，避免过多转弯，以保证建筑使用空间及排水流畅。管道交叉时，应将重力管道对标高的要求作为首要条件予以满足， 压力管避让重力管。 3）冷水管避让热水管，热水管需保温且造价较冷水管高。 4）电缆（动力、自控、通讯等）桥架与水管宜分开布置或布置在其上方，以免管道渗漏时损坏电缆或因此造成事故。 5）可弯曲管避让不可弯曲管。 6）因金属管较易切割、弯曲、连接，金属管避让非金属管。 7）附件少管道避让附件多管道，这样有利于施工操作和维护及更换管件。 8）管道分层布置时，由上而下按蒸汽、热水、给水、 排水管线顺序排列。 2.2 需考虑因素 除以上原则外，同时，还应考虑以下因素： 1）符合设计要求并不影响系统的使用功能。进行管线综合布置图绘制时应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行的因素。进行管线综合布置只是使管线布置更加合理而不是修改原设计，编制出的管线综合布置图需得到业主、监理、设计院的认可及确认后方可执行。 2）预留管线之间的安装操作和维护空间。管线布置时，应考虑管线施工过程中所需的安装操作空间，预留出足够的空间方便工人操作；并且应考虑交付使用后方便维护、维修单位的使用，也需要考虑 6
阀门重新拆装的方便性。 3）考虑管线的安装顺序影响。由于管线安装不是同时进行，有一定的先后次序。故管线的布置也应给予综合考虑，以免部分管线安装后，其他安装管线安装困难或需要拆除原已安装的管线后再重新安装。 4）考虑管线之间的安全及相互干扰距离要求。管线的布置需预留一定的安全距离。尤其是电缆桥架与水质管道之间的距离应符合相互之间的安全距离，以免由于管道漏水而影响电缆的安全运行；强电桥架、线槽应与弱电分别设置，以免相互干扰。
三、熟悉有关规范对管线布置的要求 3.1 给水管道 1）室内冷热水管上下平行敷设时，冷水管应在热水管下方；垂直平行敷设时， 冷水管应在其右侧。 2）2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。给水管的布置，不得妨碍生产操作、交通运输和建筑物的使用。 3）生活给水管不宜与输送易燃、可燃或有害的液体或气体的管道同管廊敷设。 4）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。 7
5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内，不宜穿越橱窗、壁柜，不得穿过大便槽和小便槽，且立管离大、小便槽端部≥0.5m。 6）塑料给水管不得布置在灶台上边缘；明设的给水立管距灶台边缘≥0.4m，距燃气热水器边缘≥0.2m，达不到此要求时，应设保护措施。3.2 排水管道 1）室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面；不得布置在食堂、饮食业厨房的主副食操作烹调备餐的上方，当受条件限制不能避免时，应采取防护措施。 2）塑料排水管道应避免布置在热源附近，如不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施。 3）排水管不得穿越卧室、病房等对卫生、安静有较高要求的房间，并不宜靠近与卧室相邻的内墙。排水管道不宜穿越橱柜、 壁柜。 4）排水管道坡度必须符合设计要求，严禁无坡或倒坡。 3.3热水管道 1）设备机房内管道不应采用塑料热水管。 2）热水横管的敷设坡度不宜小于3‰。 3）热水管道系统应有补偿管道热胀冷缩的措施。 3.4采暖管道 1）采暖管道的敷设应有一定的坡度。对于热水管、汽水同向流动的蒸汽管和凝结水管，坡度宜采用3‰，不得小于2‰；立管与散热器 8
连接的支管，坡度≥1‰；对于汽水逆向流动的蒸汽管，坡度不得小于5‰。当受条件限制时，热水管道（包括水平单管串联系的散热连接管）可无坡度敷设，但管中水流速度应≥0.25m/s。 2）采暖管道不得与输送蒸汽燃点≤120℃的可燃液体或可燃、腐蚀性气体的管道在同一条管沟内平行或交叉敷设。3.5 通风、空气调节系统的风管 1）可燃气体、液体管道和电线、排水管道等不得穿过风管的内腔，也不得沿风管的外壁敷设。 2）建筑物内的热风采暖、通风与空气调节的风管布置，应符合国家现行有关建筑设计防火规范的要求。 3）甲、乙、丙类生产厂房的风管，以及排除有爆炸危险物质的局部排风系统，不宜穿过其他房间。 4）当风管内可能产生沉积物、凝结水或其他液体时，风管应设置≥5‰的坡度，并在风管的最低点和通风机的底部设置排水装置。 5）外表温度高于80℃的风管和输送有爆炸危险物质的风管及管道，其外表面间应有必要的安全距离；当互为上下布置时，表面温度较高者应布置在上面。 3.6室内配电线路 1）室内配电线路的敷设，应避免外部热源产生热效应的影响；防止在使用过程中因水的侵入而带来损害。 2）电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。当有困难时，可敷设在其上面。其相互间的净距不宜小于下
