格力多联机设计与安装
多联机安装教程
安装工具准备
确定电源位置，并确保安全可靠。
安装过程中避免损坏室内机和室外机的外壳。
确保室内机和室外机连接管路无压扁、扭曲等现象。
安装注意事项
多联机安装步骤
02
1
安装位置选择
2
3
多联机室内外机组安装时，应考虑机组周围是否有遮挡物，如其他建筑、树木等，避免影响空气流通。
01
确保电源关闭
在安装过程中，必须确保电源处于关闭状态，以避免触电事故。
02
使用安全带
在安装过程中，如果需要攀爬建筑物，必须使用安全带和安全帽等防护用品，确保安装人员的安全。
安装完成检查
在安装完成后，应检查电源连接是否牢固可靠，以确保使用安全。
检查电源连接
检查制冷剂管道连接
检查排水管道
检查室内外机组运行情况
制冷剂管道连接应牢固、不漏油、无气体泄漏等现象。
排水管道应畅通无堵塞现象，避免造成排水不畅等问题。
在安装完成后，应进行试运行，检查室内外机组是否正常运行，如有异常应及时处理。
多联机安装常见问题及解决方案
03
总结词
在多联机安装过程中，选择正确的安装位置至关重要，否则可能会影响设备的性能和稳定性。
详细描述
多联机安装实例展示
04
典型安装流程展示
安装室内外机
将室内外机分别安装在指定的位置，确保机体稳固。
确定安装位置
根据房间面积、结构和用户需求确定多联机的安装位置。
连接电源和信号线
将室内外机的电源线和信号线正确连接。
排水管道安装
根据要求安装排水管道，确保排水畅通。
连接冷媒管
将室内外机的冷媒管连接起来，确保接口牢固不漏。
格力-GPd、GPdm系列(R410A)多联机组工程设计及安装
第五章GPd、GPdm系列（R410A）多联机组工程设计及安装一、室内、外机冷媒配管设计1. 室内外机连接管的分歧方式2. Y型分歧管FQ01A、FQ01B、FQ02、FQ03、FQ04 Y型分歧管Y型分歧管可从下面的列表中选取：当下游室内机容量之和大于室外机容量时，分歧管以室外机容量进行选取。
对于FQ03或FQ04分歧管，分歧后两个支路对应的下游容量之比不能超过3：1。
举例说明：如需对下游室内机总容量代码为1000的管路进行分流，则分流后任何一侧的下游室内机容量代码之和不能小于250。
3. 室内外机冷媒配管允许长度和落差3.1容量大于等于60kW机组3.2容量大于等于20KW且小于60kW机组3.3容量小于20kW机组4. 冷媒配管尺寸4.1 室外机至第1分歧间的配管（主管）尺寸由室外机容量代码来确定室外机至第1分歧间配管尺寸4.2 分歧部至分歧部间的配管（分歧管）尺寸根据下游所接室内机容量选定。
在超过室外机容量时，以室外机容量为准。
分歧部与分歧部之间配管尺寸4.3 分歧部至室内机间的配管（室内配管）尺寸同室内机配管尺寸相同，尺寸如下表所示：室内机配管尺寸5. 冷媒配管要求5.1 本机型使用工质为R410A，冷媒配管要求不可与其他工质配管混用。
5.2 连接管管材为紫铜TP2M，满足GB/T17791-1999《空调与制冷用无缝铜管》的要求。
5.3 铜管壁厚要求:单位：mm二、室外机模块间连接配管设计注：同一系统内各模块间距不小于20mm。
1、模块连接组件对于模块化并联室外机，模块连接组件用于连接各模块之间气管和液管。
可从下面的列表中选取：2、油平衡连接三通对于三机并联油平衡管路，需在油平衡管路中连接一个接口内径均为φ9.7的油平衡连接三通。
3、室外机模块间连接配管尺寸选择3.1室外机与连接组件间配管室外机与连接组件间配管尺寸与单个模块要求配管尺寸相同。
3.2 模块连接组件间配管如室外机为三机并联，则需考虑模块连接组件间配管。
多联机空调系统安装工法
多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。
它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。
多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。
本文将详细介绍多联机空调系统安装的步骤和注意事项。
第一步是选择合适的位置安装室外机。
室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。
室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。
第二步是确定室内机的数量和位置。
根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。
室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。
同时，室内机应离墙面一定距离，以确保空气循环畅通。
第三步是安装室内机和室外机之间的管道。
多联机空调系统的每个室内机都需要与室外机通过管道连接。
管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。
为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。
第四步是安装室内机和室外机的电源。
室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。
电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。
第五步是安装和调试控制系统。
多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。
在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。
此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。
最后一步是运行测试和使用说明。
在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。
同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。
在多联机空调系统的安装过程中，还需要注意以下几点。
多联机安装施工方案
多联机安装施工方案多联机是一种可以同时连接多个室内机的空调系统，适用于中小型商业和家庭使用。
它的优点在于可以实现单一空调系统控制多个房间，节省空间和成本。
下面是多联机安装施工方案。
1.确定设备需求：首先需要确定需要安装多少个室内机和室外机，以及每个室内机的容量和位置。
这可以通过房间面积、房间用途和预计使用人数来确定。
还需要选择合适的室外机位置，确保通风良好且方便排放冷凝水。
2.确定管道布置：根据室内机和室外机的位置，确定管道布置方案。
每个室内机都需要连接到室外机，所以需要在墙壁或天花板上穿孔，并将铜管和电线穿过去。
确保管道的长度和高差满足制造商的要求，以保证正常冷凝和供气。
3.铺设电线和管道：根据确定的布置方案，铺设电线和铜管。
首先要确保电源线和室内机之间的连接，每个室内机都应有独立的电源开关。
然后要确保室内机和室外机之间的冷媒管道和电线顺利连接，维持压力和电气连接质量。
4.安装室外机和室内机：首先要确定室外机位置，并将其安装在平稳的地面上，远离热源和噪音干扰。
然后根据室内机的位置和布置方案，将室内机安装在墙壁或天花板上，确保它们与室外机之间的管道和电线连接。
5.安装和调试控制系统：根据制造商提供的安装说明，安装和调试控制系统。
这包括室内机和室外机之间的连接，以及电源和控制线的连接。
系统安装完成后，需要对所有室内机和室外机进行测试，确保它们能够正常运行并达到期望的效果。
6.进行维护和保养：安装完成后，需要定期进行维护和保养，以确保系统的正常运行。
这包括定期清洁过滤网和冷凝水管道，检查制冷剂压力和电器连接，以及更换需要更换的零部件。
以上是多联机安装施工的基本步骤和过程。
在施工过程中，需要注意安全和质量，遵循相关的建筑和电力规范。
同时，保持与制造商和供应商的良好沟通，以确保安装过程顺利进行，并确保系统的性能和可靠性。
多联机安装施工方案
多联机安装施工方案
一、概述
多联机作为家用空调系统的一种形式，能够实现一个室外机连接多个室内机的
供暖与制冷功能。
本文将介绍多联机安装的施工方案，包括准备工作、安装步骤和验收标准。
二、准备工作
1.确定安装位置：根据用户需求和室内空间布局，确定室内机和室外机
的合适位置。
2.确定管道路径：测量管道长度，确定管道穿墙位置，考虑管道的走向
和美观性。
3.准备工具材料：包括各种尺寸的螺丝刀、扳手、钳子，以及管线、绝
缘材料等。
三、安装步骤
1.安装室外机：先确定室外机的位置，用螺丝将其固定在合适位置上，
并连接电源线。
2.安装室内机：按照预先确定的位置，固定室内机，并连接室内机与室
外机的管道。
3.接通电源：将室内机和室外机的电源线接通，测试各项功能是否正常。
4.调试系统：调整空调系统的运行参数，确保制冷和供暖功能正常运作。
四、验收标准
1.供暖和制冷功能：确保系统能够正常切换制冷和供暖模式，并保持设
定温度稳定。
2.管道连接：检查各个管道连接处是否牢固，无漏水现象。
3.电气连接：检查所有电线连接是否牢固，无漏电现象。
4.面板操作：确认遥控器和面板操作正常，各种功能按键灵敏。
5.噪音水平：运行系统时，检查噪音水平是否在合理范围内。
五、总结
多联机的安装施工既需要专业技术，又需要细心认真，确保系统稳定运行。
有
效的施工方案能够提高系统的运行效率和使用寿命，为用户提供舒适的室内环境。

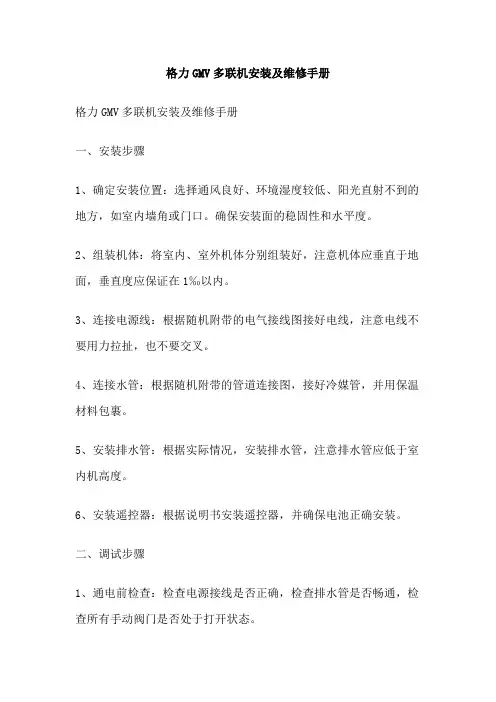

格力GMV多联机安装及维修手册
格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。
确保安装面的稳固性和水平度。
2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。
3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。
4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。
5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。
6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。
二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。
2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。
3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。
4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。
三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。
2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。
3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。
4、重新安装：将机体重新组装，并按照安装步骤重新安装。
5、调试：接通电源，进行调试，确保设备正常运行。
四、注意事项1、在安装、维修前，必须先切断电源。
2、定期清洗过滤网，保证设备正常运行。
3、在维修时，不要用力拉扯电线，以免损坏电线。
4、注意保持设备清洁、干燥，避免设备受潮。
5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。
以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。
格力中央空调工程设计安装规范(多联机组)
.
21
室外机组安装——基础隔振
√ √
.
22
室外机组安装——固定螺栓
×
如有台风很容易 将机组吹到。
.
23
室外机组安装——拆卸木框
×
.
24
室外机组安装——成品保护
×
.
25
室外机组应做好成品保护
×
成品保护不好， 冷凝器脏堵。
.
26
室外机组施工安装——气流短路
由于是斜顶，并且高度 不够，导致气流短路。
.
16
室外机安装位置——环境恶劣
×
.
17
室外机安装位置——工作环境受影响
×
.
18
室外机组对外界环境有影响
√
该工程后来采用安装 隔音板，将噪音隔离 的办法。所以在工程 设计时要注意此点。
.
19
城市区域环境噪声标准
.
20
室外机组安装——机组吊装
×
此机组在吊装就因为方 法不对，造成翅片倒片， 铜管也被挤压变形破裂 漏氟，损失甚大。
软凤管应用注意 事项：
1、超薄凤管机 不要运用软凤 管连接；
2、软凤管连接 时应尽量走直， 不要扭来扭去；
3、最近的软管 和最远的软管 长短不要差过 大；
4、与机组、风 口应有出风箱。
.
37
室内机组的安装——软凤管的运用
风管式内机 出风箱（自制）
接软管的出风口
出风箱（自制） 下接出风口
.
38
室内机组的安装——气流组织
室内机组的安装——静压选择
√ L
接了一定的风管长度，必须需要一定的静压去克服
.
34
室内机组的安装——静压选择
多联机安装规范
多联机安装规范多联机安装规范是指对多联机空调安装过程中需要遵守的一系列操作规范和安全措施，以下是多联机安装规范的一些要点。
一、安装前的准备工作1. 安装位置的选择，应根据空调的制冷量和房间的大小，选择合适的位置进行安装。
2. 安装位置的墙面需要保持平整、干净，并且能够承受空调的重量。
3. 安装前需要对房间的结构进行评估，确保墙面能够承受多联机空调的重量和震动。
二、安装过程中的规范1. 室内机、室外机和管道之间的连接，应采用专用的连接件和密封胶进行连接，确保连接牢固和密封可靠。
2. 室内机和室外机之间的管道应该有足够的坡度，以便排水顺畅。
3. 安装时需要确保管道的弯曲半径符合规范，避免对管道造成损坏。
4. 安装过程中需要注意电路的连接，确保电路连接正确无误。
5. 室内机和室外机之间的电缆应采用专用电缆，并且需要保持足够的长度和牢固的连接。
三、安装后的调试工作1. 安装完成后，需要对多联机空调进行试运行，检查空调的制冷、制热和除湿功能是否正常。
2. 检查空调的风量、温度控制和空调模式设置等功能是否正常。
3. 检查空调的室内机和室外机之间的管道是否漏水，是否排水畅通。
4. 安装完成后需要对空调的压缩机进行油压测试，确保压力稳定在正常范围内。
四、安全措施1. 安装人员需要佩戴好安全帽、工作服和手套等个人防护用品，确保自身安全。
2. 安装过程中需要确保电源断开，以免发生电击事故。
3. 安装人员应熟练掌握安装操作规范，不得随意调试、更换零部件，避免造成故障或安全事故。
总结：多联机安装规范的遵守，可以有效确保多联机空调的安全和正常运行。
安装人员需要掌握相关的安装规范和操作流程，并在安装过程中严格按照规范操作，确保安全和质量。
同时，在使用过程中也需要定期进行保养和维护，以延长空调的使用寿命和提高效果。
