煤矿井下物探报告
煤矿井下掘进工作面超前物探技术分析
煤矿井下掘进工作面超前物探技术分析摘要：随着煤矿井下开采深度的增加，掘进难度随之增加，掘进过程中面临的隐患越来越多，为了保证煤矿井下开采安全，煤矿企业应提前使用超前物探技术调查清楚掘进位置的地质分布情况，精准分析矿井岩石分布状况、含水量情况，按照钻探获得的结果，设计并不断健全煤矿井下掘进工作方案，使整个井下掘进工作处于有序进行的状态。
本文首先分析常用的超前物探技术，其次探讨煤矿井下掘进工作面超前物探技术方案，以期对相关研究产生一定的参考价值。
关键词：煤矿井下；掘进工作面；超前物探技术引言：在煤矿井下掘进深度越来越大的情况下，地壳应力随之增高，探测难度随之增大，在煤矿开采过程中出现安全事故的可能性比较高，极易产生塌陷问题、沉降问题。
因此在进行煤矿井下开采作业之前，煤矿企业应当安排专业人员使用超前物探技术调查清楚井下作业情况，然后结合具体情况不断健全煤矿井下开采方案，有助于提高煤矿井下开采效率和开采质量。
1煤矿井下超前物探技术特点、原理通过合理使用超前物探技术能够精准监测煤矿井下地质状况，保证煤矿井下掘进工程处于安全开展的状态，超前物探技术特点主要包括三个，第一，精准性比较高，在煤矿井下开采工作实施过程中使用一些比较先进的机械设备，能够将开采误差控制在小于5%的范围，第二，探测范围明显大于其他探测技术，能够准确探测煤矿井下煤层位置的岩石厚度、煤层厚度，第三，需要投入的成本相对而言比较少，安全性比较高，将物探技术运用在煤矿井下掘进工作面中，能够节省探测时间、探测成本，而且可以避免隐患问题对钻探结果精准性产生不利影响[1]。
超前物探技术主要是使用钻井方式、地球物理勘探方式预测评估煤层中存在潜在危险的区域，一般情况下采煤工作面前方、采煤煤层存在潜在危险的可能性比较大。
2常用的超前物探技术2.1地震波探测技术地震波探测主要是借助地震波反射进行勘探工作，地震波在向下传播、向前传播的时候会受到波阻抗影响，地震波在碰到岩石破碎带或是断层位置时，部分信号会在折射影响下顺利进入到介质之中，地震检波器能够接收到地震波反射信号，此时反射波强度、传输时间和反射面性质、位置信息具有直接关系，此时工作人员即可根据反射波特点分析判断煤矿井下掘进工作面是否存在采空区、岩石破碎带或是断层情况，能够为设计煤矿井下开采方案提供充足的参考依据。
煤矿物探探测报告
山西XXXXXXXX赋水性探测报告山西XXXXXXXX福州勘达源电子科技有限公司2011年12月1日下午4点赋水性TEM探测报告1山西XXXXXX 福州勘达源电子科技有限公司1、瞬变电磁基本原理概述1.1瞬变电磁法概述瞬变电磁法(Transient Electromagnetic Methods)，又称时间域电磁法(Time Domain Electromagnetic Methods)，简称TEM或TDEM，它是利用不接地回线或接地线源（电极）向地下发送一次脉冲磁场，在一次脉冲磁场的间歇期间，利用线圈或接地线源（电极）观测二次涡流场的方法。
该方法是近年来国内外发展得较快、地质效果较好的一种电法勘探分支方法。
它与其它测深方法相比，具有探测深度大、信息丰富、工作效率高等优点。
自上世纪五十年代以来，该方法得到迅速发展，特别是对探测高阻覆盖层下的良导电地质体取得了显著的地质效果。
它主要应用于金属矿勘查、构造填图、油气田、煤田、地下水、地热以及冻土带和海洋地质等方面的研究，在国内外已取得了令人瞩目的效果。
综结起来，影响矿井回采及巷道掘进安全的地质因素主要是构造破碎带、裂隙发育区、岩溶、陷落柱等富水区(体)对巷道的安全掘进与生产构成严重威胁，也是煤矿发生重大突水事故的主要原因。
如何做到提前预报和及时防治，关键在于有效的超前预测。
多年来这一问题一直困扰着煤矿的基层技术人员和施工人员。
随着当今计算机水平与科学技术不断提高和发展，对这一问题的解决也陆续涌出了不少科学手段，主要包括三种手段：地质分析法、水平钻探法、物探测试方法三大类：1）地质分析法地质类方法包括利用地质工作的全部资料以及巷道掘进过程中的地质测绘、地质素描资料的分析，掌握巷道穿过段岩体的地质格局，概略地预测地质界线、大型断层、主要涌水段、破碎岩体、围岩类别等。
主要方法有地质投射法、地层层序法、巷道地质编录法、断层参数预报法、TV成像技术、不良地质作用综合分析法、地下水观测法等。
物探总结报告
物探总结报告物探报告(第六循环)编制:技术科:总工程师:参加人员:编制日期：2____年__月__日目录前言一、物探勘探任务及目的：二、矿井瞬变电磁(TEM)的原理及特点2三、矿井瞬变电磁法地球物理特征3四.矿井瞬变电磁工作仪器3五、工作布置与工作量、技术措施及质量评述4六、矿井瞬变电磁法勘探资料处理与解释4七、结语及建议721610回风巷物探实验报告前言在巷道适当位置采用矿井瞬变电磁探测技术进行探测，依据矿井水文地质资料，探测巷道迎头超前探150m范围内含水情况，为布置探防水钻孔设计提供依据。
一、物探勘探任务及目的：1)基本测线3条，每条测线7个物理点，总计21个物理点。
2)探测为21610回风巷掘进头前方(开口315nl处)低阻体异常及分布范围。
3)分析测区内含水构造形态、水力联系。
4)对测区内煤层开采或水害治理提供物理探测技术依据。
5)为布置探防水钻孔设计提供依据。
图示为与成果对应图二、矿井瞬变电磁(TEM)的原理及特点矿井瞬变电磁和地面瞬变电磁法的基本原理的一样的，理论上也完全可以使用地面电磁法的一切装置及采集参数，但受井下环境的影响，矿井瞬变电磁法与地面的TEM 的数据采集与处理相比×有很大的区别。
由于矿井轨道、高压环境及小规模线框装置的影响，在井下的探测深度很受限制，一般可以有效解释100m左右。
另外地面瞬变法为半空间瞬变响应，这种瞬变响应来自与地表以下半空间层，而矿井瞬变电磁法为全空间瞬变响应，这种响应来自回线平面上下(或两侧)地层，这对确定异常体的位置带来很大的困难。
实际资料解释中，必须结合具体地质和水文地质情况综合分析。
具体来说矿井瞬变电磁法具有以下特点：1.受矿井巷道的影响矿井瞬变电磁法只能采用边长1.5m的多匝回线装置，这与地面瞬变电磁法相比数据采集劳动强度小，测量设备轻便，工作效率高，成本低；2.采用小规模回线装置系统，因此为了保证数据的质量、降低体积效应的影响、提高勘探分辨率，特别是横向分辨率；3.井下测量装置距离异常体更近，大大的提高测量信号的信噪比，经验表明，井下测量的信号强度比地面同样装置及参数设置的信号强很多；4.地面瞬变电磁法勘探一般只能将线框平置于地面测量，而井下瞬变电磁法可以将线圈放置于巷道底板测量，探测底板一定深度内含水性异常体垂向和横向发育规律，也可以将线圈直立于巷道内，当线框面平行巷道掘进前方，可进行测；当线圈平行于巷道侧面煤层，可探测工作面内和顶底板一定范围内含水低阻异常体的发育规律；5.矿井瞬变电磁法对高阻层的穿透能力强，对低阻层有较高的分辨能力。

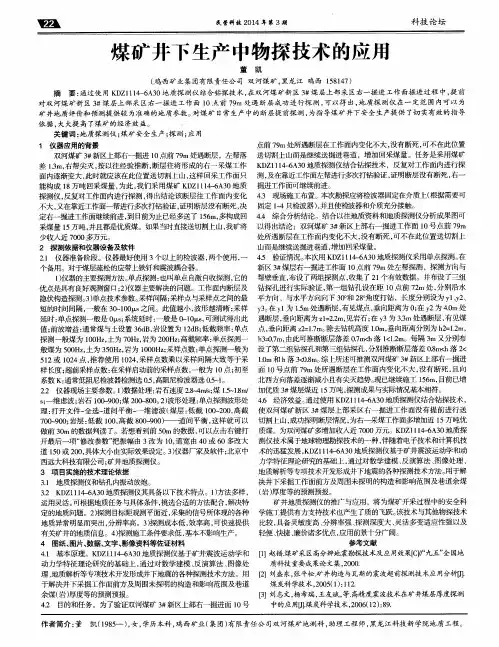

煤矿井下生产中物探技术的应用
般煤为 ５ ０ ０ Ｈ ｚ ， 土为 ３ ５ ０ Ｈ ｚ ， 岩为 ｌ Ｏ ０ ０ Ｈ ｚ ； 采样点数： 单点探测一般为 设 了第二组钻探孑 Ｌ 和第三组钻探孔 ， 分别推断断层落差 ０ ． ８ ｍ ＜ ｈ 落２ ＜ ５ １ ２ 或１ ０ ２ ４ 点， 推荐使用 １ ０ ２ ４ ， 采样点数乘以采样间隔大致等于采 １ ． ０ ｍ和 ｈ落 ３ ＜ ０ ． ８ ｍ。 综上所述可推测双河煤矿 ３ ＃新区上部右一掘进 ０ 号点前 ７ ９ ｍ处所遇断层在工作面 内变化不大 ， 没有断死 ， 且 向 样长度； 超前采样点数 ： 在采样启动前的采样点数 ， 一般为 １ Ｏ点； 初至 面 １ 北西方向落差逐渐减小且有尖灭趋势。 现已继续施工 １ ５ ６ ｍ， 目前 已增 系数 Ｋ： 通常低阻尼检波器检测选 ０ ． ５ ， 高阻尼检波器选 ０ ． ５ — １ 。 ＃ 煤层煤近 １ ５ 万吨， 探测成果与实际隋况基本相符 。 ２ ． ２ 仪器现场主要参数。 １ ） 数据处理 ： 岩石速度 ２ ． ８ － ４ ｍ ／ ｓ ； 煤１ ． ５ 一 ｌ ￣ ｒ ｎ ／ 加优质 ３
新区 ３ ＃ 煤层右一掘进工作面 １ ０ 点前 ７ ９ ｍ处左帮探测 ， 探测， 收集了 ２ １ 个有效数据。并布设了三组 钻探孔进行实际验证 ， 第一组钻孔设在距 １ ０点前 ７ ２ ｍ处 ， 分别沿水 平方向、与水平方 向向下 ３ ０ 。 和２ ８ 。 角度打钻 ，长度分别设为 ｙ １ 、 ｙ ２ 、 ｖ ３ 。 在ｙ １ 为１ ． ５ ｍ处遇断层 ， 有见煤点， 垂向距离为 ０ ； 在ｙ ２ 为４ ． Ｏ ｍ处 垂向距离为 ｚ ｌ ＝ ２ ． ２ ｍ， 见岩石 ； 在ｙ ３为 ３ ． ３ ｍ处遇断层 ， 有见煤 延时 ： 单点探测一般是 ０ ｓ ； 系统延时 ： 一般是 ０ ～ ｌ ０ ｓ ， 可测试得出此 遇断层 ， 垂向距离 ｚ ２ ＝ １ ． ７ ｍ。 除去钻机高度 １ ． ０ ｍ， 垂向距离分别为 ｈ ２ ＝ １ ． ２ ｍ， 值； 前放增益 ： 通常煤与土设置 ３ ６ ｄ Ｂ ， 岩设置为 １ ２ ｄ Ｂ ； 低截频率 ： 单点 点， ３ ＝ Ｏ ． ７ ｍ， 由此可推断断层落差 ０ ． ７ ｍ ＜ ｈ落 １ ＜ １ ． ２ ｍ。每隔 ３ ｍ又分别布 探测一般煤为 ｌ Ｏ Ｏ Ｈ ｚ ， 土为 ７ ０ Ｈｚ ， 岩为 ２ ０ ０ Ｈ ｚ ； 高截频率 ： 单点探测一 ｈ
11041下顺槽物探报告
11041下顺槽超前探物探报告技术审核：编制：参加人员：11041下顺槽超前探物探报告前言为了避免巷道掘进中直接揭露含水构造，依据现场巷道施工情况，在11041巷道58m处，采用矿井瞬变电磁探测技术进行超前探测，依据探测结果和矿井水文地质地质资料，探测巷道斜向上30°、0°和斜向下30°100m范围内含水构造发育情况，为布置探防水钻孔设计提供依据。
本次基本工作范围为巷道掘进方向，结合矿方已有的水文地质资料，对掘进头前方的富水性分布进行分析，为后期探放水钻孔设计提供依据。
一、物探勘探任务及目的：1）每次超前探基本测线3条，每条测线11个物理点，总计33个物理点。
2）探测掘进头前方顶板，顺层及底板的低阻体异常及分布范围。
3）分析测区内含水构造形态、水力联系。
4）对测区内煤层开采或水害治理提供物理探测技术依据。
5）为布置探放水钻孔设计提供依据。
二．矿井瞬变电磁工作仪器现场仪器使用的为武汉地大华睿地学技术有限公司生产的TEMHZ75矿用瞬变电磁仪实现。
这套矿用瞬变电磁仪对低阻充水破碎带反映特别灵敏、体积效应小、纵横向分辨率高，且施工快捷、效率高等优点，既可以用于煤矿掘进头前方，也可以用于巷道侧帮、煤层顶、底板等探测，为煤矿企业在生产过程中水患和导水构造的超前预测预报提供技术手段。
三、工作布置与工作量、技术措施及质量评述1．本次矿井瞬变电磁法勘探施工布置与工作量，沿巷道掘进头，布置测线3条，通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面。
如图所示：图1 井下施工线框摆放角度示意2．施工技术措施，矿井瞬变电磁法勘探装置类型采用重叠回线组合装置，边长1.5m的激发和接收正方形线圈，激发线圈匝数16匝，接收线圈匝数40匝。
供电电流档为2.5A，供电脉宽10ms，采样率16µS。
每个测点至少采用30次叠加方式提高信噪比，确保了原始数据的可靠性。
3．质量评述本次矿井瞬变电磁法勘探数据采集，严格按《瞬变电磁法技术规程》《电阻率测深法技术规程》执行。
