UPS漏电流分析及设计应用
116现代电视技术2019.1本文分析了UPS 漏电流的原因，介绍了UPS 漏电流的计算，对UPS 漏电流的相关测试进行说明，并提出避免UPS 漏电造成前端漏电开关跳闸的解决方案。
UPS 漏电流 漏电流测试中广电广播电影电视设计研究院向 荣根据广电总局62号令规定，承担播出任务的系统或设备须采用UPS 机组供电。
按照此规定，播出系统或设备等电源为UPS 供电。
海外重大活动跟踪报道或直播、体育赛事直播等，我们会自带中小型UPS 机组保障设备用电不间断。
在实际应用中，因现场供电条件的不定性，外方提供的电源接驳口多为工业插座，按照电气设计规范，插座回路均加装了漏电保护器，我们UPS 机组接入插座回路后出现漏电保护器动作跳闸，影响播出设备的正常运行。
一 电流型漏电保护器的工作原理根据基尔霍夫电流定律，流入一个节点的电流总和，等于流出节点的电流总合，正常情况下电源的相线和零线电流产生回路，漏电检测开关检测到的回路电流为零。
身触电或接地漏电故障时，漏电电流通过大地返回变压器中性点，零序电二次电压，此电压在脱口机构线圈上产生电流，当触电或接地漏电达到规定值，脱口机构线圈上产生电流推动脱口机构动作，使主保护分闸切电。
二 UPS 机组产生漏电流的原因UPS 因为内部功率变换电路是高频开关电路，在工作时会产生大量高频纹波电流，高频纹波电流会对电网和负载产生干扰影响，因此在UPS 机组内部输入和输出端设计增加滤波电容来滤除高频纹波电流，以达到相关标准的电磁兼容要求。
用来做电磁兼容的Y 电容加在相线/零线与PE 之间，通过该电容会产生一定的对地漏电流，详见图3。
三 UPS 漏电流的计算UPS 的EMI 滤波电容根据容量和电磁兼容等级不同而数量不同，如：NX60k UPS 做到C2等级的电磁兼容每相有3μF 电容（含输入/旁路/输出），NX40k C3等级电磁兼容时每相1μF 电容。
UPS 产生的高频纹波电压含量不大于额定电压的0.1%，且其高频纹波电流相位同步，三相之和不能抵消。

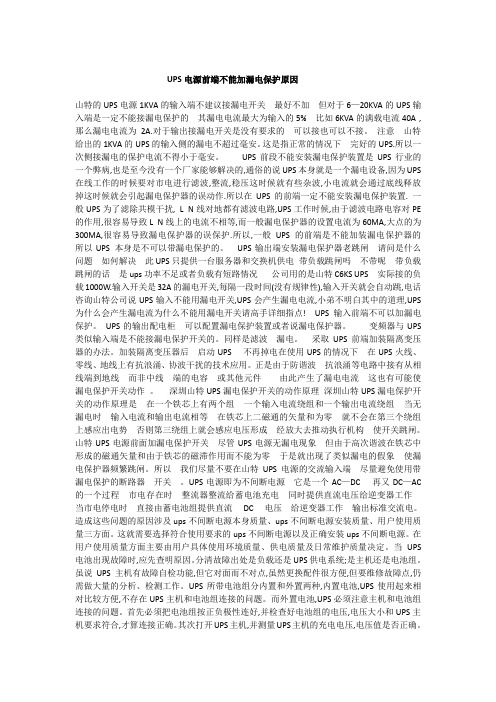

UPS电源前端不能加漏电保护原因-1
UPS电源前端不能加漏电保护原因山特的UPS电源1KVA的输入端不建议接漏电开关最好不加但对于6—20KVA的UPS输入端是一定不能接漏电保护的其漏电电流最大为输入的5%比如6KVA的满载电流40A ,那么漏电电流为2A.对于输出接漏电开关是没有要求的可以接也可以不接。
注意山特给出的1KVA的UPS的输入侧的漏电不超过毫安。
这是指正常的情况下完好的UPS.所以一次侧接漏电的保护电流不得小于毫安。
UPS前段不能安装漏电保护装置是UPS行业的一个弊病,也是至今没有一个厂家能够解决的,通俗的说UPS本身就是一个漏电设备,因为UPS 在线工作的时候要对市电进行滤波,整流,稳压这时候就有些杂波,小电流就会通过底线释放掉这时候就会引起漏电保护器的误动作.所以在UPS的前端一定不能安装漏电保护装置. 一般UPS为了滤除共模干扰, L N线对地都有滤波电路,UPS工作时候,由于滤波电路电容对PE 的作用,很容易导致L N线上的电流不相等,而一般漏电保护器的设置电流为60MA,大点的为300MA,很容易导致漏电保护器的误保护.所以,一般UPS的前端是不能加装漏电保护器的所以UPS 本身是不可以带漏电保护的。
UPS输出端安装漏电保护器老跳闸请问是什么问题如何解决此UPS只提供一台服务器和交换机供电带负载跳闸吗不带呢带负载跳闸的话是ups功率不足或者负载有短路情况公司用的是山特C6KS UPS 实际接的负载1000W.输入开关是32A的漏电开关,每隔一段时间(没有规律性),输入开关就会自动跳,电话咨询山特公司说UPS输入不能用漏电开关,UPS会产生漏电电流,小弟不明白其中的道理,UPS 为什么会产生漏电流为什么不能用漏电开关请高手详细指点! UPS输入前端不可以加漏电保护。
UPS的输出配电柜可以配置漏电保护装置或者说漏电保护器。
变频器与UPS 类似输入端是不能接漏电保护开关的。
同样是滤波漏电。
采取UPS前端加装隔离变压器的办法。

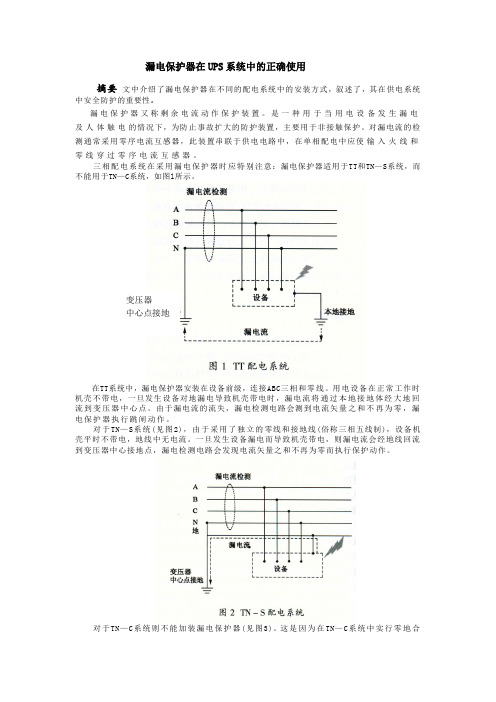

漏电保护器在UPS系统中的正确使用
漏电保护器在UPS系统中的正确使用摘要文中介绍了漏电保护器在不同的配电系统中的安装方式，叙述了，其在供电系统中安全防护的重要性。
漏电保护器又称剩余电流动作保护装置。
是一种用于当用电设备发生漏电及人体触电的情况下，为防止事故扩大的防护装置，主要用于非接触保护。
对漏电流的检测通常采用零序电流互感器，此装置串联于供电电路中，在单相配电中应使输入火线和零线穿过零序电流互感器。
三相配电系统在采用漏电保护器时应特别注意：漏电保护器适用于TT和TN—S系统，而不能用于TN—C系统，如图l所示。
变压器中心点接地在TT系统中，漏电保护器安装在设备前级，连接ABC三相和零线。
用电设备在正常工作时机壳不带电，一旦发生设备对地漏电导致机壳带电时，漏电流将通过本地接地体经大地回流到变压器中心点。
由于漏电流的流失，漏电检测电路会测到电流矢量之和不再为零，漏电保护器执行跳闸动作。
对于TN—S系统(见图2)，由于采用了独立的零线和接地线(俗称三相五线制)，设备机壳平时不带电，地线中无电流。
一旦发生设备漏电而导致机壳带电，则漏电流会经地线回流到变压器中心接地点，漏电检测电路会发现电流矢量之和不再为零而执行保护动作。
对于TN—C系统则不能加装漏电保护器(见图3)。
这是因为在TN—C系统中实行零地合一(俗称三相四线制)，实际应用中经常会由于三相负载不平衡而使机壳中有电流流过。
如果设备内部某一相发生绝缘损坏等故障而产生漏电时，由于漏电回路依然是经由PEN线流回变压器，因此漏电检测电路中的电流矢量之和依然为零，致使漏电保护器拒不动作，起不到保护作用。
在描述漏电保护器时，通常会使用到下列基本术语：——额定动作电流Idn：当漏电流达到此值时，漏电保护器肯定会动作。
——额定不动作电流：当漏电流低于此值(通常为Idn／2)时，漏电保护器肯定不会动作。
当漏电流介于，Idn／2和Idn之间时，漏电保护器会动作。
——最大分断时间：从漏电流施加到保护器动作完毕、各电极上飞弧消失所经历的时间。

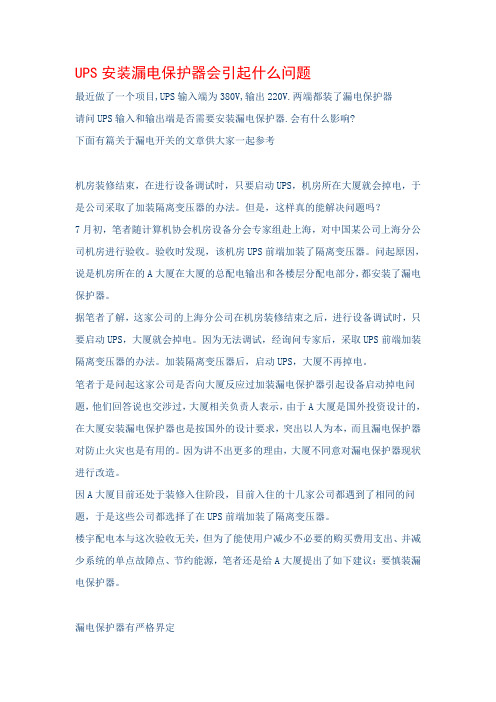

UPS安装漏电保护器会引起什么问题
UPS安装漏电保护器会引起什么问题最近做了一个项目,UPS输入端为380V,输出220V.两端都装了漏电保护器请问UPS输入和输出端是否需要安装漏电保护器.会有什么影响?下面有篇关于漏电开关的文章供大家一起参考机房装修结束，在进行设备调试时，只要启动UPS，机房所在大厦就会掉电，于是公司采取了加装隔离变压器的办法。
但是，这样真的能解决问题吗？7月初，笔者随计算机协会机房设备分会专家组赴上海，对中国某公司上海分公司机房进行验收。
验收时发现，该机房UPS前端加装了隔离变压器。
问起原因，说是机房所在的A大厦在大厦的总配电输出和各楼层分配电部分，都安装了漏电保护器。
据笔者了解，这家公司的上海分公司在机房装修结束之后，进行设备调试时，只要启动UPS，大厦就会掉电。
因为无法调试，经询问专家后，采取UPS前端加装隔离变压器的办法。
加装隔离变压器后，启动UPS，大厦不再掉电。
笔者于是问起这家公司是否向大厦反应过加装漏电保护器引起设备启动掉电问题，他们回答说也交涉过，大厦相关负责人表示，由于A大厦是国外投资设计的，在大厦安装漏电保护器也是按国外的设计要求，突出以人为本，而且漏电保护器对防止火灾也是有用的。
因为讲不出更多的理由，大厦不同意对漏电保护器现状进行改造。
因A大厦目前还处于装修入住阶段，目前入住的十几家公司都遇到了相同的问题，于是这些公司都选择了在UPS前端加装了隔离变压器。
楼宇配电本与这次验收无关，但为了能使用户减少不必要的购买费用支出、并减少系统的单点故障点、节约能源，笔者还是给A大厦提出了如下建议：要慎装漏电保护器。
漏电保护器有严格界定漏电保护器全称漏电电流动作保护器，主要是用来在设备发生漏电故障时，对有致命危险的人身触电进行保护。
漏电保护器主要包括检测元件、中间环节、执行元件以及试验元件等几个部分。
漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。
UPS前端禁用漏电保护开关的原因
相关链接

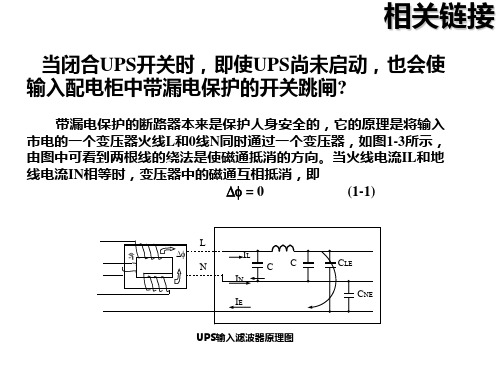

当闭合UPS开关时，即使UPS尚未启动，也会使 输入配电柜中带漏电保护的开关跳闸?
带漏电保护的断路器本来是保护人身安全的，它的原理是将输入 市电的一个变压器火线L和0线N同时通过一个变压器，如图1-3所示， 由图中可看到两根线的绕法是使磁通抵消的方向。当火线电流IL和地 线电流IN相等时，变压器中的磁通互相抵消，即 = 0 (1-1NE C C CLE
UPS输入滤波器原理图
(续上) 这时无漏电情况发生，漏电信号电压 e=0 （1-2） 当人体触电时，触电电流通过人体入地，就使得 IL IN 0 e 0。 当带有漏电保护的断路器后面有UPS时，虽然无人体触电，但由于 其输入滤波器中抑制共模干扰电容CLE、CNE的作用，开机时电容的 充电电流较大，超过了漏电的临界值，而且是直通到地的，使得变压 器中的电流和磁通失去平衡，出现了类似触电的效果，具有相当幅度 的漏电信号e出现，经放大后去驱动断路器的跳闸执行机构，将输入市 电断开，使UPS无法启动。如果市电中还夹带着共模干扰时，这种现 象就更明显。所以一般3KVA以上功率段UPS因上电瞬间给滤波电容充 电的电流较大而导致输入前端不能配置带有漏电保护装置的断路器。
ups电源正常工作空开跳闸的原因
ups电源正常工作空开跳闸的原因
有以下几种可能：
1、就是你的开关带漏电保护器
2、就是你的开关容量小了
3、就是你的负载有短路现象
山特UPS电源跳闸有几种原因：
先看下有没有链接usb线的db9线，有的话打开软件设置下，如果没有看下是不是电池不足了，你可以冲下电，还是不行的话你可以打你附近山特ups维修点，让他帮你维修下。
我们单位机房使用的是6KVA的APC UPS电源，UPS的输入端采用的是20KVA 的上海中川普通非精密稳压电源，UPS的输出端为一个小型配电箱。
配电箱的总开关是1个63A的漏电保护器开关，以前使用都很正常，但是最近频繁发生UPS输出端的63A的漏电保护器开关跳闸的情况，人为合闸后，大概2-3天又会莫名其妙的跳闸，让人非常烦恼。
请教高人解释，该如何处理。
（请不要怀疑工作电流过大的情况，配电箱后级的用电设备的工作电流是远远小于63A的）。
答：非常简单的问题，UPS本身就是一个漏电设备，因为UPS工作的时候需要对市电进行滤波，稳压，恒频之类的，此时就会有一些小电流通过地线排出，造成了你的漏电开关误保护，要解决问题就必须把后端的漏电开关换掉
本公司经营的ups电源产品：ups电池山特ups 艾默生ups 梅兰日兰ups ups 不间断电源等。
UPS对漏电保护器影响
漏电保护器开始确实是为了保护人身安全而设计的一种安全装置，其工作原理是在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。
但在IT技术高速发展的今天，对漏电保护器的应用场合提出了新的要求和限制。
有的机房配电时为了人身安全要求在UPS前面加装带漏电保护的空气断路器。
从一定的角度看是没有错，但安装了这种断路器后导致UPS无法开机，或者UPS前端造成频繁跳闸，于是有的人就把这个原因归咎于UPS有漏电流，认为这台UPS有问题。
是不是这样呢？这只能从分析中去理解。
1.UPS前面加漏电保护开关的弊病由于UPS都有前置低通滤波器，配置滤波器的目的是为了抑制从电网进入的两种干扰：常模干扰（也称差模或串模干扰）和共模干扰。
常模干扰是随输入电流一同进入的干扰，而共模干扰是火线和地线通向串入的干扰电流，这必须将它们泄漏到地，这就需要接入抑制共模干扰的电容器，如下图中的CLE和CNE。
这两个电容尤其是CLE，在加电瞬间CLE的起始充电电流会很大，可以到安培级，而漏电保护器的动作电流小于0.1A。
一般这个电容器CLE的容量都在1F以上。
漏电保护器不跳闸的理想条件是：I L=I N。
这时由于变压器内磁通等于零，即Φ=0，所以感应电势e=0。
但在加电瞬间由于这个电容CLE的瞬时短路，就有一个很大的电流ILE直接入地，使得IL≠IN，≠0，e≠0，使空气断路器的执行机构跳闸断电。
在前面的讨论中已知，由于E和N是接在一起的，所以CNE两端的电压可忽略不计。
但在频率很高的共模干扰时期两端的电压会很高，可以通过它泄漏到地。
所以UPS不能启动的原因不是漏电流大，而是滤波器的正常反应，因此在UPS前面夹带漏电保护器的断路器是不恰当的。
2、如果用户坚持要装漏电断路器，为了可以使用UPS，有两种方法：在前面加隔离变压器或将所有的抑制共模干扰的电容器全部取消，但这样做都会带来不良结果。
UPS和漏电保护开关
由此看来，A大厦应改为安装报警式漏电保护器。选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常泄漏电流值，必要时可通过实际测量，以取得被保护线路或设备的泄漏电流值。
因A大厦目前还处于装修入住阶段，目前入住的十几家公司都遇到了相同的问题，于是这些公司都选择了在UPS前端加装了隔离变压器。
楼宇配电本与这次验收无关，但为了能使用户减少不必要的购买费用支出、并减少系统的单点故障点、节约能源，笔者还是给A大厦提出了如下建议：要慎装漏电保护器。
漏电保护器有严格界定
漏电保护器全称漏电电流动作保护器，主要是用来在设备发生漏电故障时，对有致命危险的人身触电进行保护。漏电保护器主要包括检测元件、中间环节、执行元件以及试验元件等几个部分。
漏电保护器未必能产生效力
A大厦安装的是漏电断路器式的漏电保护，从理论和实际效果看，该漏电保护器的安装起不到防止人员触电伤亡和避免因漏电而引起的火灾事故作用，又给用户带来很多麻烦。
首先，安装此种装置，对人员触电起不到保护作用。为了保证人身安全，漏电保护器额定漏电动作电流应不大于人体安全电流值，国际上公认30mA为人体安全电流值，但是A大厦的漏电保护电流为500mA，起不到保护人身安全的作用。为此还要在需要的场所安装漏电保护器做末端保护，A大厦的漏电保护器不能直接为人员安全提供保护。
在使用UPS的情况下，在UPS火线、零线、地线上有抗浪涌、协波干扰的技术应用。正是由于防谐波，抗浪涌等电路中接有从相线端到地线（而非中线）端的电容（或其他元件），由此产生了漏电电流，这也有可能使漏电保护开关动作。
如果UPS的输出经过逆变器，因为市电的输入与UPS的输出是经过变换的，所以零线和地线之间会产生一定的电压（其中包括感应电），这种电压会对计算机与网络类设备使用造成影响。
ups安全安装的要求
ups安全安装的要求一、安全说明•即使UPS没有和市电连接，它的电源输出插座仍有220V电压。
•为了降低负载设备接地不良而引起的电击危险，在安装计算机接口信号线时，应将交流输入电源断开，只有在连接了全部信号接头后才能接上电源。
•将UPS接到带地线的交流输入电源上必须带有适当的支路保护器（断路器），接到任何其它型号插座上都可能导致电击伤害。
•充电线或电源线若需要换，请向本公司服务站或经销商购买原材料，以避免因容量不足而造成发热或打火，引起火灾。
•不能用火对电池或电池组进行处理，否则会爆炸伤人。
•勿将电池打开或损坏，溢出的电解液具有很强的毒性，对人体有害。
•请避免电池正负极短路，否则会导致电击或着火。
•请勿自行打开UPS机壳，有触电危险。
•不要触摸电池连接端子。
电池回路与输入电压回路不隔离，在电池端子与地间会有高压危险。
•不宜接吹风机，电热器之类的电器设备，以确保机器的安全。
【注意】•UPS内有高压，为避免伤及人身安全，如有任何问题请咨询经销商专业人员。
•勿尝试维修UPS，UPS不含有任何用户可能维护的部件且这台UPS包含有潜在的危险电压，维修只能由经过工厂培训的合格维修人员进行，用户维修或自行改装，则将被取消保修资格。
二、安装注意事项•放置UPS的区域必须有良好通风，远离水，可燃气体和腐蚀剂。
•不宜测放，应保持前面板下面端进风孔、后盖板风扇出风孔和箱体侧面进风风孔通畅。
•UPS周围环境温度应保持在0℃—40℃之间。
•机器若是在低温下拆装使用，可能会有水滴凝结现象，一定要等待机器内外完全干燥后才可安装使用，否则有电击危险。
☆请将UPS在市电输入插座附近，以便紧急情况时拔掉市电输入插头，切断电源。
【注意】☆负载与UPS连接时，须先关闭负载，再接线，然后再逐个打开负载。
☆将UPS接到专用的带有过电流保护装置的插座上。
☆所用电源插座应连接保护地端。
☆无论输入电源线是否插入市电插座，UPS输出都可能带电，关闭UPS并不能保证机内部件不带电。
