MOTOLORA基站性能故障处理简介
MOTO常见告警故障处理及分析

常见告警故障处理及分析MOTOROLA基站的告警按故障设备可分为三类:设备告警、内部告警、外部告警。
一、设备常见告警设备告警是硬件告警最常见也是最重要的告警,告警设备一般为基站的主要器件,它的告警类型就是它的设备类型。
1. DRI 29:[Front End Processor Failure - Watchdog Timer Expired] 前端处理器故障DRI硬件故障,出现此告警时DRI可能会反复自启,可能会退服,应先reset or ins DRI应进行INS或RESET处理,若告警未消失,更换TCU。
2. DRI 40-47 :[Channel Coder Timeslot 0(-7) Failure] 0-7时隙信道编码器失败。
M-CELL基站经常出现此类告警,应进行INS或RESET处理,不行再更换TCU900。
此告警在GSR4时出现,升级到GSR5可能会消失。
3. DRI 51 :[Baseband Hopping TDM Link Error]基带跳频TDM链路错误。
此告警有几种可能性:TDM-Highway BUS或KSW可能有问题。
DRIM的FEP,CCDSP可能有问题。
此告警须在现场具体测试分析。
测试后判定故障点。
此告警在GSR4时出现,升级到GSR5可能会消失TDM——Time Division Multiplexing时分复用:该总线用于把来自BTS的呼叫与信令数据传送到MSC,反之亦然。
可分为两个独立的部分:交换机公共通路&出局公共通路。
交换机公共通路:处理路由到交换机的数据,数据来自外部信源 (通过E1/T1接口)或由GPROC内部产生。
出局公共通路:这是一个被交换的数据,现在被路由出BSC/RXCDR (通过E1/T1接口)或通向内部GPROC。
4. DRI 81:[Transmitter Synthesizer Failure]收发单元故障此告警为收发单元TCU故障,故障原因有可能为:-接收Calibration频点丢失-信道盘的CEB故障-射频电缆连接失败处理方法:远程ins或reset TCU,告警消失并监测;若告警未消失,更换TCU 5. DRI 86 :[Transmitter Failure]输出功率失败,引起DRI退出服务。
基站排除故障精品文档18页

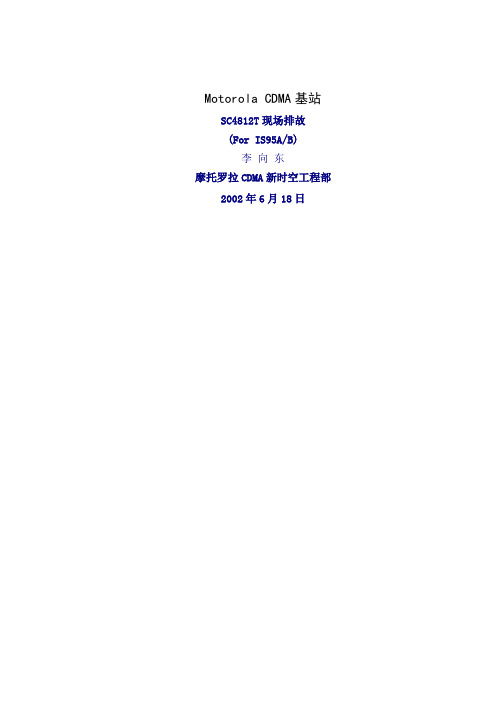

Motorola CDMA基站SC4812T现场排故(For IS95A/B)李向东摩托罗拉CDMA新时空工程部2002年6月18日目录概述 (1)1 SC4812T基站的概貌 (2)2 SC4812T基站的卡配置 (2)2.1 一般LED指示灯状态 (3)3 板卡说明 (3)3.1 告警卡(AMR) (3)3.2 宽带收发卡(BBX2) (3)3.3 机柜风扇模块 (5)3.4 CDMA时钟分配卡(CCD) (5)3.5 时钟同步管理卡 (CSM) (6)3.6 合路输入/输出卡(CIO) (8)3.7 主处理卡(GLI2) (9)3.8 高稳定时钟卡(HSO) (12)3.9 CDMA多路信道卡(MCC) (12)3.10 多路耦合预选卡(MPC) (14)3.11 电源模块 (14)3.12 切换卡(SWITCH) (15)3.13 线性功放模块(LPA) (16)4 小结 (18)概述SC4812T基站世界上真正6扇区高集成度结构的CDMA基站,6扇区基站可提高中继使用效率,由于更软切换比软切换更能节省物理信道资源,6扇区基站的容量可提高近2倍,可进行单机柜12载波扇区(6扇区2载波或4载波3扇区)任意配置,并可实现越扇区和载波的信道共享。
SC4812T基站采用共享式功放(Trunked LPA)设计,4个功放模块组成一套共享式功放(Trunked LPA),功放共享的优势是能够解决热点地区暂时业务过载时不需要额外增加功放,前向功率的设计值可超过150%以达到业务过载的需求,而无共享式功放则需配置额外功放以应付暂时业务过载的需要,共享式功放还可以提高功放的可靠性,并减小由于单个模块发生故障所造成的影响,例如:当其中的某一个模块发生故障,功率衰减共同分担,所以平均每扇区仅衰减1.5dB,从而使系统具有更高的可靠性。
SC4812T基站采用独有的EMAXX芯片组,提高反向链路性能增益达3dB,EMAXX芯片是Motorola的一种增强型信道处理集成电路,通过采用独特的伪相干技术(Motorola专利),使它在反向链路上比Qualcomm的同类芯片提高3dB 覆盖,从而提高覆盖能力,加强了室内覆盖。
MOTOROLA基站日常维护手册

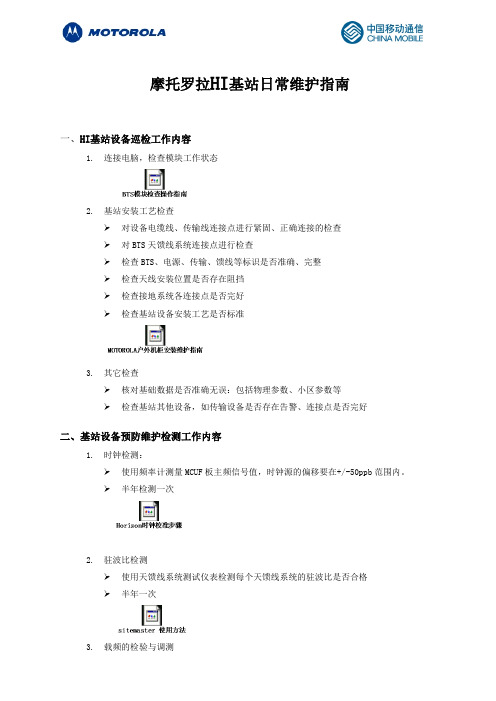

摩托罗拉HI基站日常维护指南
一、HI基站设备巡检工作内容
1.连接电脑,检查模块工作状态
2.基站安装工艺检查
对设备电缆线、传输线连接点进行紧固、正确连接的检查
对BTS天馈线系统连接点进行检查
检查BTS、电源、传输、馈线等标识是否准确、完整
检查天线安装位置是否存在阻挡
检查接地系统各连接点是否完好
检查基站设备安装工艺是否标准
3.其它检查
核对基础数据是否准确无误:包括物理参数、小区参数等
检查基站其他设备,如传输设备是否存在告警、连接点是否完好
二、基站设备预防维护检测工作内容
1.时钟检测:
使用频率计测量MCUF板主频信号值,时钟源的偏移要在+/-50ppb范围内。
半年检测一次
2.驻波比检测
使用天馈线系统测试仪表检测每个天馈线系统的驻波比是否合格
半年一次
3.载频的检验与调测
使用功率计对每个载频进行功率检测,并进行调测 半年检测一次
4.故障和告警的处理:。
基站系统常见故障处理及案例分析

Part One
基站系统故障概述
基站系统的组成
基站控制器:负责管理基站内的通信设备,包括收发信机、天线等 收发信机:负责基站的信号收发,是基站系统中的核心设备 天线:负责信号的发射和接收,是基站系统中的重要组成部分 电源:为基站系统提供电力支持,保证基站的正常运行
常见故障分类
硬件故障:如电源、传输、天馈等硬件设备故障 软件故障:如基站控制软件、数据库软件等出现异常或错误 人为故障:如误操作、恶意攻击等人为因素导致的故障 环境故障:如自然灾害、电力中断等外部环境因素导致的故障
THANKS
汇报人:XX
案例4:某基站接地不良, 引发雷击损坏设备
软件故障案例
案例概述:某基站软件故障导 致通信中断
故障现象:基站无法正常工作, 信号不稳定
故障分析:软件升级不兼容导 致系统崩溃
处理方法:回退软件版本,重 新配置参数
网络安全案例
案例名称:勒索软件攻击
处理方式:及时隔离受影响的设备, 进行系统紧急升级和打补丁,加强 网络访问控制,检测和清除恶意软 件。
添加标题
添加标题
添加标题
添加标题
故障原因:软件安装问题、软件版 本不兼容、病毒攻击等
案例分析:某基站系统软件无法启 动,经检查发现是软件安装问题, 重新安装后恢复正常运行
数据配置与优化故障
数据优化不当导致网络性能 下降
数据配置错误导致基站无法 正常工作
数据备份与恢复在故障处理 中的重要性
数据配置与优化故障案例分 析
基站系统常见故障处理 及案例分析
XX,a click to unlimited possibilities
汇报人:XX
目录
01 基 站 系 统 故 障 概 述 03 基 站 系 统 软 件 故 障
MOTOLORA基站性能故障处理简介

MOTOLORA基站性能故障处理简介一、Path Balance指标异常Path Balance是衡量基站无线部分工作情况的重要指标。
Path Balance出现异常往往代表基站子系统无线工作部分的某一部分出现故障,而Path Balance的异常同时会直接影响基站子系统的整体性能:掉话率上升、接通率下降等。
通过对Path Balance指标的分析,找到Path Balance的异常之处,了解导致Path Balance异常的原因,有利于我们及时、有效、迅速地处理基站故障。
Path Balance的定义如下:Path Balance = Path Loss + 110;Path Loss = Uplink Path Loss – Downlink Path LossWhere:Uplink Path Loss = actual MS txpower – rxlev_ulDownlink Path Loss = actual BTS txpower – rxlev_dl 简单而言,Path Balance等于:上行损耗-下行损耗+110。
在同一个无线系统中,上行损耗与下行损耗的差值是基本保持一致的:当MS远离BTS时,上行损耗与下行损耗是同时增加的,所以上行损耗与下行损耗之间的差值能够基本稳定。
由此我们可以推断:Path Balance偏小:下行损耗偏大Path Balance偏大:上行损耗偏大1.当Path Balance偏小时,我们应着重注意基站子系统的下行(发射)部分。
基站子系统的下行部分由载频、合路器、馈线、天线等几部分组成。
对出现Path Balance偏小的基站进行排障时,可以:首先、测试各个载频的发射功率是否一致,并将同一扇区的载频发射功率调平。
如果出现载频功率无法调平或功率不足等不良现象,应及时更换工作不良的部件。
例如:某一小区的RTF 23:Path Balance<95,造成明显的掉话,更换了该载频并重新校准发射功率后,性能恢复正常。
MOTO_GPRS常见故障处理

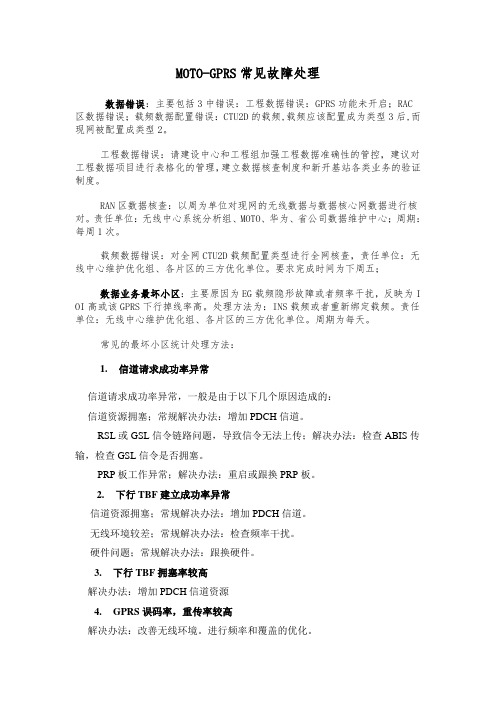

MOTO-GPRS常见故障处理数据错误:主要包括3中错误:工程数据错误:GPRS功能未开启;RAC区数据错误;载频数据配置错误:CTU2D的载频,载频应该配置成为类型3后,而现网被配置成类型2。
工程数据错误:请建设中心和工程组加强工程数据准确性的管控,建议对工程数据项目进行表格化的管理,建立数据核查制度和新开基站各类业务的验证制度。
RAN区数据核查:以周为单位对现网的无线数据与数据核心网数据进行核对。
责任单位:无线中心系统分析组、MOTO、华为、省公司数据维护中心;周期:每周1次。
载频数据错误:对全网CTU2D载频配置类型进行全网核查,责任单位:无线中心维护优化组、各片区的三方优化单位。
要求完成时间为下周五;数据业务最坏小区:主要原因为EG载频隐形故障或者频率干扰,反映为IOI 高或该GPRS下行掉线率高。
处理方法为:INS载频或者重新绑定载频。
责任单位:无线中心维护优化组、各片区的三方优化单位。
周期为每天。
常见的最坏小区统计处理方法:1.信道请求成功率异常信道请求成功率异常,一般是由于以下几个原因造成的:信道资源拥塞;常规解决办法:增加PDCH信道。
RSL或GSL信令链路问题,导致信令无法上传;解决办法:检查ABIS传输,检查GSL信令是否拥塞。
PRP板工作异常;解决办法:重启或跟换PRP板。
2.下行TBF建立成功率异常信道资源拥塞;常规解决办法:增加PDCH信道。
无线环境较差;常规解决办法:检查频率干扰。
硬件问题;常规解决办法:跟换硬件。
3.下行TBF拥塞率较高解决办法:增加PDCH信道资源4.GPRS误码率,重传率较高解决办法:改善无线环境。
进行频率和覆盖的优化。
数据业务告警:主要是小区GPRS功能吊死或EDGE失效。
主要告警类型及处理办法如下:1、GPRS Unavailable_No PDCHs available此告警一般在小区未开静态信道,而语音业务拥塞的时候。
或挂这个小区的PRP板没有可用信道分配。
NOKIA基站故障处理
UltraSite、MetroSite和ConnectSite告警1、7600 BCF FAULTY。
BCF失败。
告警说明:基站出现严重故障。
此告警会闭锁发生告警的BCF。
1)MetroSite出现此告警原因:(1)电源单元可能损坏。
处理思路:如果电源板面板灯亮绿色,检查TRX并更换出故障的TRX,TRX的连接器可能损坏。
如果电源板面板灯亮红色,则更换电源板。
(2)晶体振荡器损坏。
处理思路:更换VIFA单元。
(3)TRX内部温度太高。
处理思路:检查以下告警是否被激活:7621:INTOLERABLE CONDITIONS ON SITE。
根据该告警处理说明进行操作。
即使7621告警没有被激活,如果机柜内只有一个TRX,也按照7621告警的处理说明进行操作。
如果7621告警没有被激活,而且机柜内不止一个TRX,则更换主TRX(master TRX)。
(4)其他原因引起。
处理思路:检查是否有一个或几个以下告警被激活:7606 TRX FAULTY;7603 BTS FAULTY然后根据被激活的告警进行处理。
如果需要,更换机柜内所有TRX单元。
2)、UltraSite出现此告警原因:(1)晶体振荡器损坏。
处理思路:更换BOIA单元。
(2)基站同步失败。
处理思路:检查同步线及接头,如果这些正常,检查传输设置的同步设置,如果设置正确,则更换BOIA单元并重启BCF。
(3)BIOA单元温度太高。
处理思路:确保周围环境温度在允许的范围内,检查机柜风扇单元,如果这些都正常,则更换BOIA单元。
(4)其他原因引起。
处理思路:检查是否有一个或几个以下告警被激活:7606 TRX FAULTY7603 BTS FAULTY然后根据被激活的告警进行处理。
如果有必要,更换所有被激活的告警指出的故障单元。
2、7601 BCF OPERATION DEGRADED。
BCF运行性能下降。
告警说明:在基站中出现一个或多个主要故障。
MOTOLORA基站性能故障处理第二章
第二章 M-CELL6/2设备本章将分四大部分对M_CELL EGSM设备进行详细介绍,分别是机柜介绍、射频部分、控制部分和电源及告警系统,最后介绍一下M_CELL DCS1800设备。
第一节机柜介绍一、M-CELL6 机柜介绍M-CELL6机柜高1756mm、长710mm、宽470mm。
机柜输入电压可采用+27VDC 或-48VDC 两种模式,最大消耗功率为2400W。
单个机柜最多支持6 个TCU(收发信控制单元),一个主机柜最多支持三个扩展机柜,最多共支持24个TCU,也就是说一个MOTOROLA基站的最大配置就是4个机柜24个载频。
在机柜内支持二个µBCU(微基本控制单元),它位于机柜下部。
PDU(电源分配单元)位于两个µBCU机框之间。
6个TCU位于两个µBCU机框和PDU上面。
AB6(M-CELL6设备上的告警板)位于TCU框上面。
在机柜顶部包含射频部件及2M 接口、外部告警接口等。
机柜外形如图2-1-1,内部设备位置如图,M-CELL6顶板形状如图2-1-2。
图2-1-1 M-CELL6机柜图2-1-2 M-CELL6 机柜顶板二、M-CELL2机柜介绍M-CELL2机柜高1000mm、长700mm、宽455mm。
机柜输入电压可采用+27VDC 或88—264VAC两种模式,最大消耗功率为752W。
单个机柜最多支持2个TCU,一个主机柜最多支持二个扩展机柜,最多支持6个TCU。
在机柜内支持2个TCU,位于机柜前端的左边。
支持二个µBCU机框, µBCU机框位于TCU框的右边。
PDU(电源分配单元)位于机柜右边的前端。
AB2(M-CELL2的告警板)位于底部TCU和µBCU 机框前。
在机柜顶部包含射频部件及2M接口、外部告警接口、风扇等元件。
机柜内部设备位置如图2-1-3,M-CELL2顶板形状如图2-1-4。
图2-1-3 M-CELL2 机柜图2-1-4 M-CELL2 机柜顶板注:M-CELL2设备与M-CELL6设备的区别仅仅是设备容量较小,而射频部件和控制部件均相同,可互换使用,在下面的详细介绍中将不在区分两种设备。
诺基亚基站故障处理
基站告警分析一般故障处理方法基站案例分析常见故障分类定期进行基站维护,保证基站故障率降到最低。
熟悉基站基本原理,快速定位故障。
故障主要分为传输故障,电源故障,基站主设备故障。
常见故障处理对于传输问题的判断,采用由上向下逐级环路的办法。
对基站主设备问题的判断。
采用自环看传输板状态,看控制板指示字,看单元指示灯,连PC机看告警,故障板替换,对调等办法进行告警定位。
对电源问题的判断。
如果基站中断,看电源板是否亮红灯,是否停电,是否蓄电池有低压告警。
基站故障处理基站故障分类(按故障的危害程度)基站中断基站部分TRX不能工作基站功能单元有严重告警基站没有告警,但通话质量不行基站中断处理基站中断的几个常见原因传输中断或误码率超过正常通信告警门限电源中断基站时钟不同步BCFA板有故障故障现象当传输中断时BTS上的TRUA板亮黄灯如其它传输设备(光端机,微波等)有故障都会有相应的指示灯告警。
在BSC或DN2上,则表现为BSC的ET板上有2M输入信号灯亮红灯,DN2上的与基站对应的IU板上亮黄灯。
解决方法传输故障初步定位逐级向下环路排除法,即把基站作为本端,后依次从机柜顶部2M口;近端光端机、SDH、微波;远端光端机、SDH、微波向BTS环,看BTS上TRUA板是否亮绿灯。
逐级向上环路排除法,即把BSC或DN2作为本端,后依次由它下一个节点、接点向上环,以BSC上ET板、DN2上IU板灯灭为判断标准。
一般故障往往出现在传输接点、节点上。
故障排除如果由BTS顶端向基站环,TRUA亮黄/红灯这说明TRUA板有告警或坏,这时应更换TRUA 板。
如果TRUA板亮绿灯,后依次向上按故障定位方法进行定位。
如果为光端机有故障,更换光端机,一般情况下光端机往往是保险断了。
如果各接点、节点都没问题,通知市公司相关人员电源中断交流电中断,蓄电池电压低于工作电压CSUA板坏(亮红灯)PSUA板坏(亮红灯)换CSUA、PSUA板一般故障处理方法基站告警分析基站案例分析告警分析:7533 合路器连接错误故障现象:7533告警后,TRX5红灯告警,载频单元正常工作几时分钟后死锁。
motorola_基站维护手册
一、B T S故障说明1.标定中80出现的含义,80是什么,为什么会出现80。
答:含义为CALIBRATION FAILURE,80为系统莫认的某一接收标定值,表示对该频点接受补偿标定失败。
原因包括:①①硬件问题,包括各接收模块,发射模块或者调测设备本身故障②②连接问题,发射或接收通路某处连接不当或连接错误;调测设备连接不正确③③信号发生器处于OFF RF OFF状态或者信号发生器输出频率与PC调测频率不同步④④标定时天线选择错误2.在基站观察MMS是B-U状态,但RSL是E-U并且很长时间还不转换为B-U状态,分析可能的原因。
答:有可能是MCU的问题,也有可能是2兆头不合格3.对新开基站Load站成功,但有的手机没有信号,而有的手机却有信号,出现这种情况的原因有哪几种?答:手机本身问题(不同厂家、不同机型、使用年限或损耗程度)。
4.对某一反复Load站的基站,有几种可能的原因?答:①MCU或MCUF有问题②BTS数据库定义错误,包括BTP未定义或定义错误,基站设备类型定义错误(HORIZON和MCELL混淆)③用PCMCIA卡起站时,SET_SITE #命令中站号输入错误或卡内数据与该站不匹配④此现象若出现在OMC端,但BTS端观测不到,则有可能是从BSC到BTS的2兆传输某段被环回⑤2兆传输本身质量不稳定⑥基站接地不合要求5.对断电后CTU不能自己重新进入服务的问题,分析可能的原因。
答:可能是CTU内部某软件进程失败或CODE LOAD失败6.传输中断后应该按什么步骤检查,有哪几个部件会有可能出错?答:首先确认传输断非人为因素造成,然后可按以下步鄹处理:①①除常用工具外,应准备起站卡一张,BTS架顶自环线及DDF自环线各一根②②进入基站后,用PC观察基站是否处于RAM状态,若是,则进行BTS架顶自环、DDF到BSC自环、DDF到BTS架顶自环,以此为依据利用排除法判断问题所在③③若基站处于ROM状态,则用卡起站,进入RAM状态后按②处理④④若能排除基站本身问题,则通知局方检查传输线路7.如何判断MCUF板已坏答:若基站扩展机柜工作不正常,排除扩展光纤问题,更换一新MCUF后问题解决,则原MCUF已坏;若MCUF工作时,观察到其扩展光纤输出端子不发光,则MCUF也有问题;新站起站时,排除传输、操作或PCMCIA卡的问题,也有可能是MCUF出现故障。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

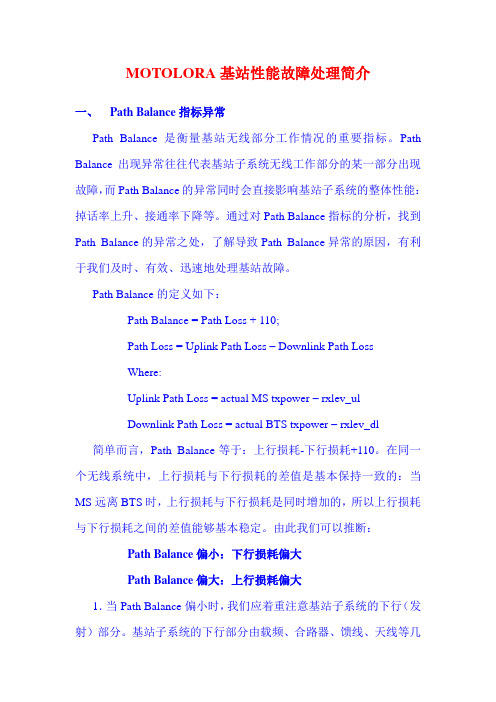

MOTOLORA基站性能故障处理简介一、Path Balance指标异常Path Balance是衡量基站无线部分工作情况的重要指标。
Path Balance出现异常往往代表基站子系统无线工作部分的某一部分出现故障,而Path Balance的异常同时会直接影响基站子系统的整体性能:掉话率上升、接通率下降等。
通过对Path Balance指标的分析,找到Path Balance的异常之处,了解导致Path Balance异常的原因,有利于我们及时、有效、迅速地处理基站故障。
Path Balance的定义如下:Path Balance = Path Loss + 110;Path Loss = Uplink Path Loss –Downlink Path LossUplink Path Loss = actual MS txpower –rxlev_ulDownlink Path Loss = actual BTS txpower –rxlev_dl简单而言,Path Balance等于:上行损耗-下行损耗+110。
在同一个无线系统中,上行损耗与下行损耗的差值是基本保持一致的:当MS远离BTS时,上行损耗与下行损耗是同时增加的,所以上行损耗与下行损耗之间的差值能够基本稳定。
由此我们可以推断:Path Balance偏小:下行损耗偏大Path Balance偏大:上行损耗偏大1.当Path Balance偏小时,我们应着重注意基站子系统的下行(发射)部分。
基站子系统的下行部分由载频、合路器、馈线、天线等几部分组成。
对出现Path Balance偏小的基站进行排障时,可以:首先、测试各个载频的发射功率是否一致,并将同一扇区的载频发射功率调平。
如果出现载频功率无法调平或功率不足等不良现象,应及时更换工作不良的部件。
例如:某一小区的RTF 23:Path Balance<95,造成明显的掉话,更换了该载频并重新校准发射功率后,性能恢复正常。
其次、测试各个馈线的反向功率是否超标,如果出现反向功率很大的情况,应通过放弃避雷器、改变测试位置等手段对故障进行进一步的定位,有条件的情况下可以处理馈线故障。
例如:某一基站的RTF02,03的Path Balance<95,两块载频的无线性能同时很差。
经过测试反向功率后确认避雷器损坏,在更换避雷器之后,Path Balance与小区性能同时恢复正常。
又如:某一基站扩容之后,天馈线尚未安装好,扩容的载频处于LOCK中,基站重启后载频解锁,则Path Balance很小。
最后、通过正、反向功率测试,没有找到问题,应检查1/2馈线(室内)与7/8馈线(室外)是否有连接错误。
在绝对安全的情况下,可以观察同一扇区天线的方向与俯仰角是否一致。
例如:某一基站的RTF 04、05、14、15的Path Balance均小于100,测试驻波比正常。
最后发现基站内的1/2馈线与7/8馈线连接时相互交叉,纠正后Path Balance与小区性能同时恢复正常。
又如:某一基站的RTF14、15的Path Balance小于100,反复测试驻波比并检查了站内馈线,没有发现问题。
最后发现该小区所用的两个双极化天线的方位角有明显偏差,纠正后Path Balance恢复正常。
2.当Path Balance偏大时,我们应着重注意基站子系统的上行(接收)部分。
基站子系统的上行部分由载频、SURF(IADU)、馈线等几部分组成。
对出现Path Balance偏大的基站进行排障时,可以:首先、测试各个载频的接收能力是否正常,并将同一扇区的载频接收校准值进行校准。
如果接收校准值出现80、无法校准等不良现象,应及时更换工作不良的部件。
例如:某一基站的DRI 23的Path Balance>120,经过对该载频重新校准后,恢复正常。
其次、各个载频的接收校准值均正常且与先前的校准值相差无几的情况下,应检查该扇区的接收小馈线是接在哪一个接收接口上的(Horizen M_cell6均有三套接收接口),是否与现网上基站数据定义相同(可以用disp_eq ** dri * *)。
例如:某一Horizon基站的第一扇区全部载频的Path Balance均大于130,反复校准接收值后仍然无效。
最后发现该基站的第一扇区的DCF上的接收连接线接在SURF的RX0A、RX0B(ANT1)上,而基站数据定义:第一扇区的所有载频的接收天线为ANT2。
修改基站数据之后,小区性能恢复正常。
最后、通过前面的测试、校准,没有发现问题,可以通过对天馈线驻波比测试找一下天馈线方面可能存在的原因。
二、其它载频性能指标载频除了Path Balance之外,还有几个重要的性能指标:IOI(Interference On Idle)、BER (Bite Error Rate)、RF_loss。
1.IOI(Interference On Idle)IOI(Interference On Idle)是反映载频在空闲时受到干扰的大小。
载频在空闲时自动检测自己当前分配的频点(上行)电平强度,并根据接收到的电平强度计算出IOI值。
IOI值在小于5的情况下,基站仍然能够正常工作。
通常情况下,IOI由基站所在区域的众多手机信号所造成,但由此类原因造成的IOI值不超过3。
当IOI值严重超出正常范围并使小区的几个重要指标明显下降时,我们可以从以下几个方面寻找原因:CDMA系统干扰:中国联通的CDMA系统下行频段在870-880MHz,而中国移动的GSM 网络的上行频段是890-909MHz,中间只有10MHz的间隔,如果中国联通的CDMA基站未采取足够的隔离措施,则中国移动的GSM上行频段将被淹没,而IOI值会极高。
GSM系统干扰:为了满足不同情况下的无线覆盖需求,在进行GSM网络建设过程中会采用多种特殊手段:直放站、分布系统、塔放等。
这些技术中有很大一部分是采用了有源放大器,而使用有源放大器放大上下行信号的同时也放大了无线的背景噪声(干扰),经过精确调测的有源放大器所做成的干扰会在可以接受的范围内。
在此类基站进行排障(IOI)时,应该与厂家一起进行检查。
天馈线干扰:如果天馈线系统严重损坏,反向功率很大,同样会造成IOI。
其它干扰:其它无线系统也有一定的可能对GSM网络造成干扰。
2.BER(Bite Error Rate)BER(Bite Error Rate)是反映手机接收到的基站下行信号的质量。
手机在接收到每一帧基站信号之后,会对帧中的训练序列进行解码,并与正确的训练序列进行对比计算出基站下行信号的误码率。
当误码率达到1%(BER=3)的时候,用户的通话质量会明显下降,而误码率超过5%(BER=5)时,就很可能产生掉话。
BER偏大主要由基站下行信号的损耗过大引起,通常会在Path Balance中有所反映。
但由于无线传播的波动性,可能出现Path Balance基本正常,但BER会很差的情况。
处理BER 性能故障的方法与处理Path Balance值偏小情况的方法基本相同:首先、测试各个载频的发射功率是否一致,并将同一扇区的载频发射功率调平。
如果出现载频功率无法调平或功率不足等不良现象,应及时更换工作不良的部件。
其次、测试各个馈线的反向功率是否超标,如果出现反向功率很大的情况,应通过放弃避雷器、改变测试位置等手段对故障进行进一步的定位,有条件的情况下可以处理馈线故障。
再次、通过正、反向功率测试,没有找到问题,应检查1/2馈线(室内)与7/8馈线(室外)是否有连接错误。
在绝对安全的情况下,可以观察同一扇区天线的方向与俯仰角是否一致。
最后、在没有找到故障的情况下,可以与其它网络优化人员一起对该小区的无线覆盖、下行频点等其它环节进行检查。
特别值得注意的是:某些基站的下行功率达不到10W(如In_cell基站,载频进行多次合路的基站),会造成难以处理的情况,可以考虑更换设备类型、变更合路方式。
3.RF_lossRF_loss记录了某一载频在单位时间内掉话的次数。
当RF_loss明显偏大时,应该及时对该小区进行处理。
首先、对该小区进行一次全方位的巡检,排除所有存在的无线故障。
由于性能指标统计上的原因、无线传播的波动,完全可能出现Path Balance、IOI、BER等载频指标正常,但载频掉话明显的情况。
例如:载频的A路接收已经损坏,但B路接收尚能工作时统计值会保持正常,而RF_loss会有不同程度的上升。
其次、载频的收发系统保持正常,但其它部分有所损坏,可能造成RF_loss升高。
在对小区巡检无效的情况下,需及时更换RF_loss偏大的载频。
最后、在采用以上手段处理RF_loss性能故障之后,维护人员应及时跟踪载频的工作情况,与其它网络优化人员一起查找小区参数、无线覆盖、上下行频点等环节可能存在的问题。
三、小区性能指标1.CSSR(Call Setup Success Rate)Call Setup Success Rate是Motorola GSM系统中的一个重要性能指标。
它直接反映了用户在某一小区下通话的成功率。
Call Setup Success Rate的公式如下:Call Setup Success Rate =(total_calls + congest_assign_ho_suc) * 100%_______________________________________________________________________ok_acc_proc[cm_serv_req_call] + ok_acc_proc[cm_serv_req_emerg] +ok_acc_proc[cm_serv_req_sms] + ok_acc_proc[cm_reestablish] +ok_acc_proc[page_response] - sms_init_on_sdcchCall Setup Success Rate指标下降可以由多种原因造成,例如小区拥塞、SD分配失败、TCH 分配失败等等。
由于Call Setup Success Rate指标关联的部件很多,处理该性能故障较困难,但还是可以从几个方面着手:首先、通过扩容等方法,解决由小区拥塞引起的Call Setup Success Rate下降。
其次、通过对小区进行巡检,排除无线设备的问题,提高SD、TCH的分配成功率。
再次、对基站的时钟进行校准,检查基站传输质量,排除基站数字电路中的故障。
最后、与其它网络优化人员一起查找小区参数、无线覆盖、上下行频点等环节可能存在的问题。
2.CDCR(Custom Drop Call Rate)Custom Drop Call Rate是Motorola GSM系统中的一个重要性能指标。
