2020年一建市政实务知识点：综合管廊工程结构类型和特点

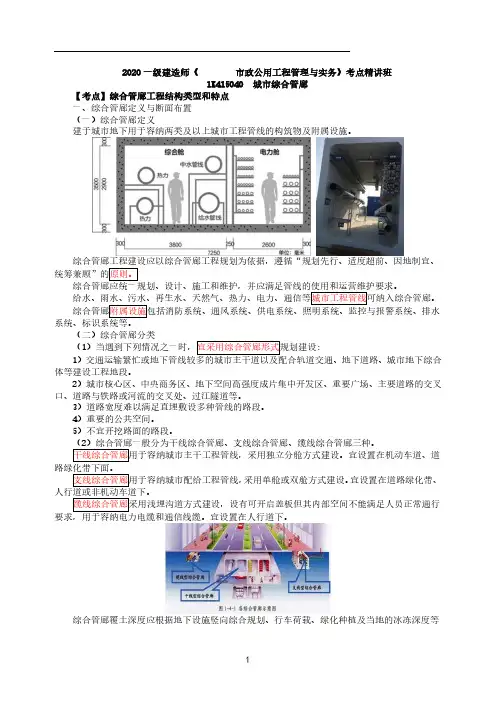

一建【市政】第71讲-城市综合管廊
2
当场地条件受限时可采用盾构法、喷锚暗挖法等方法施工。 【考点】综合管廊工程施工技术 一、施工准备 （1）施工前应熟悉和审查施工图纸，并应掌握设计意图与要求。应实行自审、会审（交底） 和签证制度。对施工图有疑问或发现差错时，应及时提出意见和建议。当需变更设计时，应按相 应程序报审，并应经相关单位签证认定后实施。 （2）施工前应根据工程需要进行下列调查： 1）现场地形、地貌、地下管线、地下构筑物、其他设施和障碍物情况。 2）工程用地、交通运输、施工便道及其他环境条件。 3）施工给水、雨水、污水、动力及其他条件。 4）工程材料、施工机械、主要设备和特种物资情况。 5）地表水水文资料，在寒冷地区施工时尚应掌握地表水的冻结资料和土层冰冻资料。 6）与施工有关的其他情况和资料 （3）材料： 1）综合管廊工程中所使用的材料应根据结构类型、受力条件、使用要求和所处环境等选用， 并应考虑耐久性、可靠性和经济性。 2）主要材料宜采用高性能混凝土、高强度钢筋。当地基承载力良好、地下水位在综合管廊底 板以下时，可采用砌体材料。 ①钢筋混凝土结构的混凝土强度等级不应低于 C30。 预应力混凝土结构的混凝土强度等级不应低于 C40。 ②砌体结构所用的石材强度等级不应低于 MU40，并应质地坚实，无风化削层和裂纹；砌筑砂 浆强度等级应符合设计要求，且不应低于 M10。 二、现浇钢筋混凝土结构 （1）综合管廊模板施工前，应根据结构形式、施工工艺、设备和材料供应条件进行模板及支 架设计。模板及支撑的强度、刚度及稳定性应满足受力要求。
城市综合管廊特点及设计要点解析
城市综合管廊特点及设计要点解析：城市综合管廊是城市的基础工程，是市政工程中与生产生活高度相关的系统工程，进行城市综合管廊建设需要科学合理的实际作为前提，应该在掌握城市综合管廊的定义与概念的基础上，坚持设计城市综合管廊的基本原则和思想，尊重城市综合管廊设计的根本环节，在强化城市综合管廊的平面线形设计、防灾设计、结构断面设计、特殊段设计的基础上，实现城市综合管廊的优化，进而做到对城市综合管廊功能的保证。
标签：城市综合管廊；特点；设计要点1、城市综合管廊的特点1.1实现统一管理城市综合管廊中包含多种地下管道，通过统一的管理和监管，避免相关行业和部门垄断，提高城市综合管廊的管理水平和效率。
1.2提高地下空间利用率现代化城市的土地资源越来越紧张，城市道路发挥着空间和交通的重要功能，并且越来越多的市民重视城市的空间功能。
为了提高现代化城市的美观度，传统的电话线、电力线等架空管线都逐渐转移到地下，这也使得地下管线数量越来越多，规划设计更加复杂，而通过设计城市综合管廊，能够有序、合理的布置各种地下管线，从而有效提高地下空间利用率。
1.3具有明显的经济效益虽然城市综合管廊的初期建设投资较高，但是其后期的运行管理、维护检修费用相对较少，具有明显的经济效益。
首先，在对城市综合管廊中的管线进行扩容、更新、补充时，不需要反复开挖路面，有助于保障城市道路质量和使用性能，使城市交通通畅运行，减少对城市道路周围绿化植物的破坏，节省大量的修缮、维护和养护费用。
其次，道路结构层、地下水和土壤中酸碱物质很容易腐蚀地下管道，影响其使用寿命，但是通过在综合管廊中合理布置各种地下管线，可有效延长管道使用寿命，减少管材维护保养和更新费用。
最后，传统的地下管线在独立埋设时，维护检修过程中难以准确把握高程和正确位置，需要反复开挖路面，影响城市交通运行，而城市综合管廊设计为各种地下管线的保养、维修和监管提供了极大便利，有效减少了一些管道损坏的经济损失。
一建综合管廊知识点
一建综合管廊知识点综合管廊是指在地下埋设有多种公共设施的通道系统，如电力、通信、给水、排水等。
它通过对各种管道进行整合和管理，提高了城市空间的利用率，并方便了设施的维护和修复。
作为一种重要的城市基础设施，综合管廊在一建工程中扮演着关键的角色。
一、综合管廊的分类综合管廊可以分为三种基本类型：地下综合管廊、地面综合管廊和半地下半地面综合管廊。
地下综合管廊是指完全位于地下的管廊系统，主要用于处理排水和电缆通信。
地面综合管廊是指位于地面上的通道系统，用于承载水、电和通信线缆。
半地下半地面综合管廊则是将地下综合管廊与地面综合管廊结合起来，形成综合的管廊网络。
二、综合管廊的优势综合管廊的建设具有以下几个优势：1. 城市空间有效利用：综合管廊的建设可以将各种管道集中在一起，减少了地下和地面的管道密集程度，从而实现了城市空间的有效利用。
2. 设施维护便利：综合管廊的建设使得各种公共设施的维护和修复更为方便。
通过集中管理和维护，可以减少对城市道路的破坏，并且提高了维修效率。
3. 安全性提升：综合管廊的建设可以有效降低地下设施和地面设施被损害的风险。
通过将各种管道集中在一条通道内，减少了因工程施工和维护活动引起的潜在风险。
4. 环境保护：综合管廊的建设可以减少地面施工对环境的破坏。
通过将各种设施整合在一起，可以降低施工噪音、粉尘和土地破坏的程度，保护了城市的生态环境。
三、综合管廊建设的挑战尽管综合管廊具有诸多优势，但是其建设也面临着一些挑战：1. 工程复杂性：综合管廊建设涉及到多种设施和专业领域的整合，需要充分考虑不同管道之间的协调和衔接问题。
2. 技术要求高：综合管廊建设需要涉及到各种专业技术，如结构设计、施工技术和设备选择等，对工程人员的技术要求较高。
3. 资金需求大：综合管廊的建设需要投入大量的资金，包括土地征用、设备采购、施工费用等，对于财政预算的支持是一个重要的因素。
四、综合管廊建设的前景随着城市化进程的不断加快，综合管廊的建设将迎来广阔的发展前景。
一建【市政】精讲 (63)城市综合管廊施工
城市管道工程（23个考点）近三年考情；2017年2018年2019年1分单选题综合管廊工程结构类型与特点★★一、综合管廊定义与断面布置（一）综合管廊定义建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。
综合管廊工程结构类型与特点★★综合管廊工程建设应以综合管廊工程规划为依据，遵循“规划先行、适度超前、因地制宜、统筹兼顾“的原则。
给水、雨水、污水、再生水、天然气、热力、电力、通信等城市工程管线可纳入综合管廊。
综合管廊附属设施包括消防系统、通风系统、供电系统、照明系统、监控与报警系统、排水系统、标识系统等。
综合管廊工程结构类型与特点★★（二）综合管廊分类管廊分类包含管线建设方式位置干线管廊城市主干工程管线独立分舱机动车道、道路绿化带下面支线管廊城市配给工程管线单舱或双舱非机动车道或人行道下、绿化带缆线管廊电力电缆和通信线缆浅埋沟道人行道下综合管廊工程结构类型与特点★★综合管廊工程结构类型与特点★★（三）综合管廊断面布置（1）天然气管道应在独立舱室内敷设。
（2）热力管道采用蒸汽介质时应在独立舱室内敷设。
（3）热力管道不应与电力电缆同仓敷设。
（4）110kV及以上电力电缆不应与通信电缆同侧布置。
（5）给水管道与热力管道同侧布置时，给水管道宜布置在热力管道下方。
（6）排水管道应采取分流制，污水管道设置在最底部。
（7）廊每个舱室应设置人员出人口、逃生口、吊装口、进风口、排风口、管线分支口等。
综合管廊工程结构类型与特点★★二气要独立，二力不同舱；强弱电分侧，给下热在上；雨污要分流，污水最下头。
综合管廊工程结构类型与特点★★二、综合管廊结构类型（1）根据《城市综合管廊工程技术规范~GB 50838-2015要求，综合管廊的结构设计使用年限为100年，结构安全等级为一级。
（2）综合管廊结构类型分现浇混凝土综合管廊和预制拼装综合管廊结构两种。
综合管廊工程结构类型与特点★★三、综合营廊特点（1）综合管廊缓解了直埋管线存在的各种问题；（2）综合性强。
综合管廊
共同沟建设常用的三种形式 （1）干线共同沟 特点：干线共同沟一般设置于道路中央下方，负责向支线共同沟提供 配送服务，主要收容的管线为通信、有线电视、电力、燃气、自来水等， 也有的干线共同沟将雨、污水系统纳入。其特点为结构断面尺寸大、覆土 深、系统稳定且输送量大，具有高度的安全性，维修及检测要求高。 （2）支线共同沟 特点：支线共同沟为干线共同沟和终端用户之间相联系的通道，一般 设于道路两旁的人行道下，主要收容的管线为通信、有线电视、电力、燃 气、自来水等直接服务的管线，结构断面以矩形居多。其特点为有效断面 较小，施工费用较少，系统稳定性和安全性较高。 （3）缆线共同沟 特点：缆线共同沟一般埋设在人行道下，其纳入的管线有电力、通信、 有线电视等，管线直接供应各终端用户。其特点为空间断面较小，埋深浅， 建设施工费用较少，不设有通风、监控等设备，在维护及管理上较为简单
共同沟的优越性 共同沟初期投资较大，但它具有传统直埋无可比拟的优越性。这些优越性 表现为： （1）能避免因埋设、维修管线而导致道路反复开挖，确保道路交通畅通 （2）能有效集约化地利用道路下的空间资源，为城市发展预留宝贵空间； （3）能根据远期规划容量设计与建设共同沟，从而能满足管线远期发展 需要； （4）由于管线增设、扩容较方便，管线可分阶段敷设，管线建设资金可 分期投资； （5）共同沟内的管线由于不直接与土壤、地下水、道路结构层的酸碱物 质接触，可减少腐蚀，延长管线使用寿命； （6）为各种管线综合管理并能利用先进的监视系统进行综合管理提供了 可能，能及时发现隐患，及时维护管理，提高管线的安全性和稳定性，提 高பைடு நூலகம்市的安全度
消防系统
水体
通风系统 管廊组成 管线 供电系统 附属设施 监控与报警系统 排水系统 标识系统
城市综合管廊简介
综合管廊 支线综合管廊
按照埋设给管线）
缆线综合管廊
2020/10/25
（电缆沟）
5
综合管廊分类
缆线型综合管廊
四、综合管廊类型及特点 支线型综合管廊
干线型综合管廊
2020/10/25
6
综合管廊建设的必要性
二、综合管廊建设的必要性
1、消除城市“拉链路”，保证城市交通通畅的需要
2020/10/25
16
日本综合管廊建设
三、综合管廊国内外发展状况
上世纪二十年代，日本首都东京市政机构在市中心九段地区的干线道路下，将电力、 电话、供水和煤气等管线集中铺设，形成了东京第一条地下综合管廊。日本综合管廊是和 下水道一起发展起来的。 1962年日本政府规定：“禁止开挖道路。”1963年日本政府颁布了“共同沟特别措施法。”
日本下水道
2020/10/25
17
日本综合管廊建设
三、综合管廊国内外发展状况
至1997年，日本全国已完成干线沟446km； 至2001年，日本全国已兴建超过600km的共同沟； 21世纪初叶将在80多个县级地方城市干线道路下设约1100km的地下管线综合管沟；
日比谷综合管廊
2020/10/25
18
三、综合管廊国内外发展状况
英国早期以下水道建设为主，1861年开始在伦敦兴建综合管廊，英国伦敦综 合管廊内容纳了自来水、通讯、电力、燃气管道、污水管道等市政公用设施。
2020/10/25
15
莫斯科综合管廊建设
三、综合管廊国内外发展状况
莫斯科综合管廊容纳了自来水、通讯、电力、燃气管道、污水管道、热 力、甚至部分保温燃料油管等管道。
19
国内建设经验
三、综合管廊国内外发展状况
市政地下综合管廊结构工程防水的施工技术
市政地下综合管廊结构工程防水的施工技术随着城市建设的不断发展，地下综合管廊结构工程在城市规划和建设中发挥着越来越重要的作用。
在地下综合管廊结构工程中，防水是一个至关重要的施工环节，它不仅关系到地下综合管廊的使用寿命和质量，还关系到城市地下设施的安全和稳定。
本文将结合市政地下综合管廊结构工程的特点，介绍一些防水施工技术，希望对相关工作人员有所帮助。
一、地下综合管廊结构工程特点市政地下综合管廊结构工程的特点主要包括以下几个方面：1. 复杂性：地下综合管廊结构工程通常由多个管道组成，而这些管道大多涉及污水、雨水、给水、燃气等不同类型的管道，而且还要考虑到通讯、电力、供热等设施的布置。
这些多样化的管道需要配套的防水工程来确保各个管道的使用安全。
2. 地下环境：地下综合管廊结构工程独特的地下环境对防水工程提出了更高的要求。
地下水位、土壤类型、周边地质情况、地下水体等因素都对防水工程提出了挑战。
3. 城市规划：地下综合管廊结构工程往往处于市中心等繁忙地段，施工空间狭小，周边环境复杂，对防水工程的施工提出了更高的要求。
二、防水施工技术市政地下综合管廊结构工程的防水施工技术主要包括材料选择、施工工艺、质量控制等方面。
1. 材料选择防水材料的选择直接影响到地下综合管廊结构工程的防水效果。
常见的防水材料主要有聚氯乙烯防水卷材、高分子泥浆、沥青防水卷材、聚氨酯喷涂材料等。
在选择防水材料时，需要根据地下环境的特点、管廊结构的要求、材料的技术性能等因素进行合理的选择。
2. 施工工艺防水工程的施工工艺是确保防水效果的关键。
在市政地下综合管廊结构工程防水施工中，需要遵循以下工艺流程：（1）基层处理：对管廊结构的基层进行清理和处理，确保基层表面干燥、平整、无尘、无松动物。
（2）防水材料铺设：根据防水设计要求，选用合适的防水材料进行铺设，严格按照施工规范和要求进行铺设工艺。
（3）接缝处理：对防水材料的接缝进行处理，确保接缝处无裂缝、无漏水。
城市综合管廊特点及设计要点解析
城市综合管廊特点及设计要点解析摘要:在新时代来临的背景下，城市运行进程逐渐加快，地下管线问题随之体现了出来，其对于设计方面提出了非常高的要求，我国也逐渐加大了对其的重视程度，城市综合管廊建设工作的实施提升了城市运行效率，在全面规划综合管廊的基础上降低了管线的改迁量。
在本篇文章中，主要结合工程案例对城市综合管廊特征和设计要点进行了探究。
关键词：城市综合管廊；特征；设计要点城市地下综合管廊属于一项基础类型的市政工程，和当地居民生活以及工业生产等方面有着密切的联系性，在完成城市地下综合管廊建设以后，如果发生了规划不合理以及设计不到位和建设质量较低等情况的话，必定会影响着人们日常生活，同时还限制其他市政设施比如道路和交通等运营工作的开展。
基于此，在开展建设工作的前期阶段中，就需要从城市实际情况和基本要求入手，遵循规范性的建设理念和原则，在综合性考虑多项问题的基础上对城市综合管廊道路位置和线性设计进行优化，加大各个环节的设计力度，将综合管廊的优势全面体现出来。
1.工程案例本文以某项工程举例说明，该项道路位于城市主干道，宽60m，全长为4.8km，规划管道包含了诸多的类型和容量，属于各项管道中的一项主要通道，承载着区域内部和区域外部管道衔接功能。
因为该项道路和管道功能起着重要的作用，因此为了对节省道路下的空间资源，为城市发展预留出充足的空间，防止道路建设完成以后因为新建或者是维修管道而造成反复开挖道路，延伸使用性能，保持流畅性，可以将该项道路全线敷设综合管廊。
燃气类型的管道危险性极高，基于此，可以单独设置燃气舱，排水管道则是以重力流为主，纳入综合管廊以后，埋深和断面尺寸将会增加，工程成本提升。
2.建设城市综合管廊的必然性和特征2.1必然性在城市化建设工作全面开展的背景下，各种各样的问题也随之体现了出来，那就是地下基础设施建设处于相对滞后的状态，基于此，要想避免对路面造成不良的损坏，降低架空线网的密集程度，增强管线安全效果，就需要快速建设综合管廊，其中，综合管廊建设工作的实施可以将城市运行期间面临的各项问题彻底解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年一建市政实务知识点：综合管廊
工程结构类型和特点
综合管廊工程结构类型和特点
一、综合管廊定义与断面布置
(一)综合管廊定义
建于城市地下用于容纳两类及以上城市
工程管线的构筑物及附属设施。
综合管廊工程建设应以综合管廊工程规划为依据，遵循“规划先行、适度超前、因地制宜、统筹兼顾”的原则。
综合管廊工程规划应集约利用地下空间，统筹规划综合管廊内部空间，协调综合管廊与其他地上、地下工程的关系。
综合管廊应统一规划、设计、施工和维护，并应满足管线的使用和运营维护要求。
给水、雨水、污水、再生水、天然气、热力、电力、通信等城市工程管线可纳入综合管廊。
综合管廊附属设施包括消防系统、通风系统、供电系统、照明系统、监控与报警系统、排水系统、标识系统等。
(二)综合管廊分类
(1)当遇到下列情况之一时，宜采用综合管廊形式规划建设:
1)交通运输繁忙或地下管线较多的城市主干道以及配合轨道交通、地下道路、城市地下综合体等建设工程地段。
2)城市核心区、中央商务区、地下空间高强度成片集中开发区、重要广场、主要道路的交叉口、道路与铁路或河流的交叉处、过江隧道等。
3)道路宽度难以满足直埋敷设多种管线的路段。
4)重要的公共空间。
5)不宜开挖路面的路段。
(2)综合管廊一般分为干线综合管廊、支线综合管廊、缆线综合管廊三种。
干线综合管廊用于容纳城市主干工程管线，采用独立分舱方式建设。
宜设置在机动车道、道路绿化带下面。
支线综合管廊用于容纳城市配给工程管线，采用单舱或双舱方式建设。
宜设置在道路绿化带、人行道或非机动车道下。
缆线综合管廊采用浅埋沟道方式建设，设有可开启盖板但其内部空间不能满足人员正常通行要求，用于容纳电力电缆和通信线缆。
宜设置在人行道下。
综合管廊覆土深度应根据地下设施竖向综合规划、行车荷载、绿化种植及当地的冰冻深度等因素综合确定。
(三)综合管廊断面布置
综合管廊的标准断面形式应根据容纳的管线种类及规模、建设方式、预留空间等确定，应满足管线安装、检修、维护作业所需要的空间要求。
(1)天然气管道应在独立舱室内敷设。
(2)热力管道采用蒸汽介质时应在独立舱室内敷设。
(3)热力管道不应与电力电缆同仓敷设。
(4)110kV及以上电力电缆不应与通信电缆同侧布置。
(5)给水管道与热力管道同侧布置时，给水管道宜布置在热力管道下方。
(6)进入综合管廊的排水管道应采取分流制，雨水纳入综合管廊可利用结构本体或采用管道方式;污水应采用管道排水方式，宜设置在综合管廊底部。
(7)综合管廊每个舱室应设置人员出入口、逃生口、吊装口、进风口、排风口、管线分支口等。
(8)综合管廊管线分支口应满足预留数量、管线进出、安装敷设作业的要求。
二、综合管廊结构类型
(1)综合管廊的结构设计使用年限为100年，结构安全等级
为一级。
(2)综合管廊结构类型分现浇混凝土综合管廊和预制拼装综合管廊结构两种。
现浇混凝土综合管廊结构为采用现场整体浇筑混凝土的综合管廊。
预制拼装综合管廊结构为工厂内分节段浇筑成型，现场采用拼装工艺施工成为整体的综合管廊。
三、综合管廊特点
(1)综合管廊缓解了直埋管线存在的各种问题，如：
1)检修及敷设管线需不断破挖路面。
2)各种管线分属不同部门管理，信息不畅，重复建设。
3)直埋管线与土壤接触，易造成管线腐蚀、损坏。
4)电力线缆占地大，影响城市规划及市容，且高压线易造成电磁辐射污染。
(2)综合性强。
综合管廊入廊范围涵盖了给水、雨水、污水、再生水、天然气、热力、电力、通信等城市工程管线。
(3)自动化程度高。
管廊运营采用信息化管理，安装有感应器和探测器，运行状况即时反映在主控室，各种管线每一段的运行情况一目了然。
人员或动物一进入管廊即被发现并标明其所在位置。
(4)综合管廊建设采用整体规划，可实现规模化、网络化，并使城市功能更加完善，地下空间有序管理。
(5)与管廊同步建设的地下空间设施如交通等将强化统筹，城市抗风险能力大大提高。
