城市地下综合管廊建设案例分析
城市地下综合管廊 ppt课件
2020/10/28
•4
一、城市地下综合管廊概述及发展状况
1、定义
u干线综合管廊一般设置于道路中央下方，负责向支线综合管廊提 供配送服务，主要收容的管线为通信、有线电视、电力、燃气、自 来水等，也有的干线综合管廊将雨、污水系统纳入。其特点为结构 断面尺寸大、覆土深、系统稳定且输送量大，具有高度的安全性， 维修及检测要求高。
•13
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 4）俄罗斯。俄罗斯莫斯科陆续建成的综合管廊容纳了自 来水、通讯、电力、燃气管道、污水管道、热力、甚至 部分保温燃料油管等管道。
2020/10/28
莫斯科陆续建成的综合管廊
•14
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 5）日本。日本是目前世界上综合管廊建设最先进的国家。目 前，日本综合管廊建设已经处于国际领先水平，实现了大规模 综合管廊建设。其国内管线管理以综合管廊管理为主。
2020/10/28
•15
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 5）日本。东京综合管廊。
2020/10/28
•16
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外
国外 情况
总体来看，国外的技术发展早，建成规模大，管线种类综合。
2020/10/28
•17
一、城市地下综合管廊概述及发展状况
1992年上海浦东大开发，在张杨路着手建设国内第一条现代化的综合管廊 （干线型），综合管廊沿道路两侧同时敷设，采用双室箱涵断面，同时将易 燃易爆的燃气管道也容纳在内。综合管廊投资达3个亿，1994年土建竣工， 2001年配套全部结束，全长11.125千米。这算是我国第一条较具规模并已投 入运营的综合管廊。

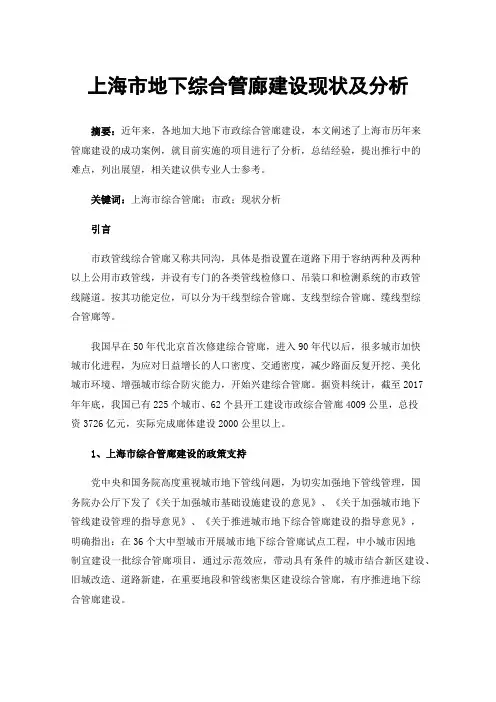

上海市地下综合管廊建设现状及分析
上海市地下综合管廊建设现状及分析摘要：近年来，各地加大地下市政综合管廊建设，本文阐述了上海市历年来管廊建设的成功案例，就目前实施的项目进行了分析，总结经验，提出推行中的难点，列出展望，相关建议供专业人士参考。
关键词：上海市综合管廊；市政；现状分析引言市政管线综合管廊又称共同沟，具体是指设置在道路下用于容纳两种及两种以上公用市政管线，并设有专门的各类管线检修口、吊装口和检测系统的市政管线隧道。
按其功能定位，可以分为干线型综合管廊、支线型综合管廊、缆线型综合管廊等。
我国早在50年代北京首次修建综合管廊，进入90年代以后，很多城市加快城市化进程，为应对日益增长的人口密度、交通密度，减少路面反复开挖、美化城市环境、增强城市综合防灾能力，开始兴建综合管廊。
据资料统计，截至2017年年底，我国已有225个城市、62个县开工建设市政综合管廊4009公里，总投资3726亿元，实际完成廊体建设2000公里以上。
1、上海市综合管廊建设的政策支持党中央和国务院高度重视城市地下管线问题，为切实加强地下管线管理，国务院办公厅下发了《关于加强城市基础设施建设的意见》、《关于加强城市地下管线建设管理的指导意见》、《关于推进城市地下综合管廊建设的指导意见》，明确指出：在36个大中型城市开展城市地下综合管廊试点工程，中小城市因地制宜建设一批综合管廊项目，通过示范效应，带动具有条件的城市结合新区建设、旧城改造、道路新建，在重要地段和管线密集区建设综合管廊，有序推进地下综合管廊建设。
上海市政府积极响应国家号召，2014年上海市城乡建设和管理委员会审核通过了由上海市政工程设计研究总院、同济大学主编的《综合管廊工程技术规范》（DGJ08-2017-2014）。
2015年上海市人民政府办公厅下发《关于推进本市地下综合管廊建设若干意见》。
2017年市住房城乡建设管理委、市规划国土资源局、市交通委共同印发《关于本市地下管线纳入地下综合管廊的若干意见》。

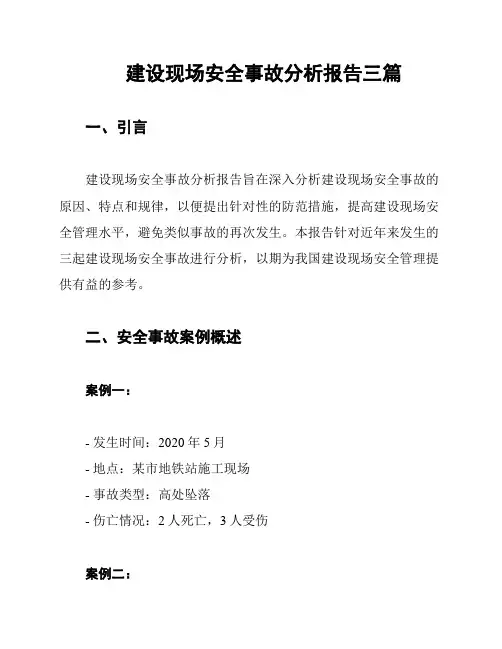

建设现场安全事故分析报告三篇
建设现场安全事故分析报告三篇一、引言建设现场安全事故分析报告旨在深入分析建设现场安全事故的原因、特点和规律，以便提出针对性的防范措施，提高建设现场安全管理水平，避免类似事故的再次发生。
本报告针对近年来发生的三起建设现场安全事故进行分析，以期为我国建设现场安全管理提供有益的参考。
二、安全事故案例概述案例一：- 发生时间：2020年5月- 地点：某市地铁站施工现场- 事故类型：高处坠落- 伤亡情况：2人死亡，3人受伤案例二：- 发生时间：2021年8月- 地点：某地高速公路施工现场- 事故类型：物体打击- 伤亡情况：1人死亡，4人受伤案例三：- 发生时间：2022年1月- 地点：某城市地下综合管廊施工现场- 事故类型：触电- 伤亡情况：3人死亡，2人受伤三、安全事故原因分析案例一：高处坠落事故原因1. 安全防护措施不到位：施工现场未设置足够的安全防护设施，如安全网、防护栏等。
2. 作业人员操作不当：作业人员未按照操作规程进行作业，未佩戴必要的安全防护用品。
3. 现场管理不善：施工单位对现场安全管理不够，未对作业人员进行充分的安全培训和教育。
案例二：物体打击事故原因1. 施工现场杂物清理不及时：施工现场杂物未及时清理，导致现场通行不畅。
2. 作业人员未按规程操作：作业人员未遵守施工规程，未采取必要的安全措施。
3. 现场监管不到位：施工单位对施工现场监管不足，未能及时发现和消除安全隐患。
案例三：触电事故原因1. 施工现场电源管理不善：施工现场电源线路布置不合理，未采取有效的防触电措施。
2. 作业人员缺乏安全意识：作业人员对触电风险认识不足，未严格按照操作规程进行作业。
3. 现场安全防护设施不完善：施工现场未设置必要的安全防护设施，如漏电保护器、接地线等。
四、防范措施及建议针对高处坠落事故1. 加强安全防护设施建设：施工现场应设置足够的安全防护设施，确保作业人员的人身安全。
2. 强化作业人员安全教育：加强对作业人员的安全培训，提高其安全意识和操作技能。

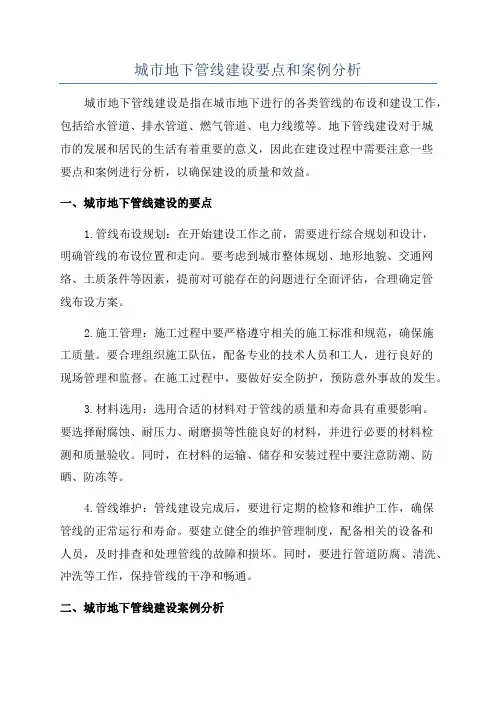

城市地下管线建设要点和案例分析
