(完整版)PLC编程入门基础知识
plc基础知识入门
THANK YOU
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
PLC基础知识入门
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
目录
CONTENTS
1 单击添加目录项标题 2 PLC的定义与功能 3 PLC的组成与工作原理 4 PLC的选型与使用 5 PLC的编程实例与技巧 6 PLC的发展趋势与前景
单击此处添加章节标题
PLC的定义与功能
PLC的定义
可编程逻辑控制器（PLC）是一种专门为工业环境设计的数字电子设备 PLC通过程序指令控制工业设备，实现自动化生产 PLC具有可靠性高、稳定性好、易于编程和维护等优点 PLC广泛应用于各种工业领域，如制造业、电力、交通等
PLC的功能
顺序控制：按照预设的程序 进行顺序控制，实现自动化 生产
逻辑控制：通过逻辑运算实 现开关量的控制，如启动、 停止、故障报警等
PLC的组成
电源模块
CPU模块
输入输出模块 通信模块
扩展模块
PLC的工作原理
输入采样阶 段
输出刷新阶 段
程序执行阶 段
工作原理总 结
PLC的编程语言
梯形图 （Ladder Diagram，简 称LD）
指令表 （Instruial Function Chart，简称 SFC）
结构化文本 （Structured Te x t ， 简 称 S T ）
PLC的选型与使用
PLC的选型原则
根据工艺需求 选择合适的 PLC类型
根据I/O点数 选择合适的
PLC模块
根据控制要求 选择合适的 PLC功能模块
根据环境条件 选择合适的 PLC防护等级
plc编程入门

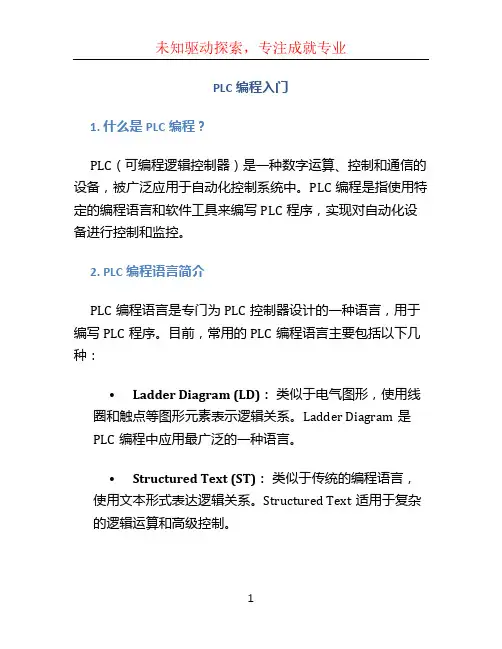

PLC编程入门1. 什么是PLC编程？PLC（可编程逻辑控制器）是一种数字运算、控制和通信的设备，被广泛应用于自动化控制系统中。
PLC编程是指使用特定的编程语言和软件工具来编写PLC程序，实现对自动化设备进行控制和监控。
2. PLC编程语言简介PLC编程语言是专门为PLC控制器设计的一种语言，用于编写PLC程序。
目前，常用的PLC编程语言主要包括以下几种：•Ladder Diagram (LD)：类似于电气图形，使用线圈和触点等图形元素表示逻辑关系。
Ladder Diagram是PLC编程中应用最广泛的一种语言。
•Structured Text (ST)：类似于传统的编程语言，使用文本形式表达逻辑关系。
Structured Text适用于复杂的逻辑运算和高级控制。
•Function Block Diagram (FBD)：采用方框与线条的图形元素方式表示逻辑关系。
FBD适用于控制信号流程复杂的系统。
•Sequential Function Chart (SFC)：采用状态图的方式表示PLC程序的执行顺序。
SFC适用于具有时间相关性和多种工作模式的控制系统。
3. PLC编程基本概念3.1 I/O（输入/输出）PLC的输入和输出端口用于连接外部设备，如传感器、执行器等。
PLC程序通过读取输入信号状态，并根据预先设置的逻辑关系来控制输出信号，实现相应的自动化功能。
3.2 内存位和位操作PLC程序中的内存位用于存储逻辑状态信息和中间结果。
位操作是对内存位进行开关操作的一种方式，包括与、或、非等运算符，用于处理逻辑关系。
3.3 定时器和计数器PLC程序中的定时器和计数器用于处理时间和数量相关的控制任务。
定时器用于测量时间、延时操作等，计数器用于计数和统计事件次数。
3.4 条件和循环条件和循环是PLC编程中常用的控制结构。
条件语句用于根据某个条件选择不同的执行路径，循环语句则用于多次执行相同的代码块。
4. PLC编程软件介绍PLC编程通常使用专门的开发软件进行。
PLC基础知识(PLC入门必看)
PLC基础知识(PLC入门必看).txt18拥有诚实，就舍弃了虚伪；拥有诚实，就舍弃了无聊；拥有踏实，就舍弃了浮躁，不论是有意的丢弃，还是意外的失去，只要曾经真实拥有，在一些时候，大度舍弃也是一种境界。
PLC基础知识(PLC入门必看)1 PLC的发展历程在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。
传统上，这些功能是通过气动或电气控制系统来实现的。
1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称ProgrammableController（PC）。
个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为ProgrammableLogic Controller（PLC）。
上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。
在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。
2 PLC的构成从结构上分，PLC分为固定式和组合式（模块式）两种。
固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
3 CPU的构成CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。
plc入门基础知识
plc入门基础知识PLC（可编程逻辑控制器）是一种用于自动化控制系统的专用计算机，它通过编程来实现各种工业过程的自动化控制。
本文将介绍PLC 的入门基础知识，帮助读者了解PLC的工作原理、编程语言以及应用领域。
一、PLC的工作原理PLC的工作原理是由输入模块接收各种传感器或开关的信号，经过处理后，通过输出模块控制执行器、电机或其他设备的动作。
PLC的核心是中央处理器（CPU），其功能类似于计算机的大脑，负责执行程序和控制逻辑。
与传统的继电器控制系统相比，PLC具有更高的可靠性、灵活性和可编程性。
二、PLC的编程语言PLC的编程语言有多种选择，最常见的是梯形图（Ladder Diagram）、指令列表（Instruction List）和功能块图（Function Block Diagram）。
梯形图是一种图形化的编程语言，采用类似电路图的表示方法，易于理解和编写。
指令列表是一种基于文本的编程语言，使用类似于汇编语言的指令，适用于复杂的控制程序编写。
功能块图是一种以功能块为基本单位来进行编程的语言，适用于大型的控制系统。
三、PLC的应用领域PLC广泛应用于各个行业的自动化控制系统中。
在制造业中，PLC 被广泛应用于生产线的自动化控制，实现物料输送、工艺控制和品质检测等功能。
在能源领域，PLC被用于电力系统的监控与保护，实现对发电、输电和配电设备的自动控制。
在交通运输领域，PLC被用于交通信号灯、地铁列车和电梯等设备的控制。
此外，PLC还被应用于建筑物自动化、环境控制和机器人等领域。
四、PLC的优势和挑战PLC相比传统的继电器控制系统具有许多优势。
首先，PLC具有高度可编程性和灵活性，能够根据不同的需求进行快速调整和修改。
其次，PLC可靠性高，能够减少故障和维修时间，提高工作效率和生产质量。
然而，PLC的使用也面临一些挑战，如编程复杂、维护成本高和对专业知识要求较高等。
五、未来发展趋势随着科技的不断进步，PLC正迅速发展并不断应用于新的领域。
PLC基础知识(PLC入门必看)
PLC基础知识(PLC入门必看).txt18拥有诚实，就舍弃了虚伪；拥有诚实，就舍弃了无聊；拥有踏实，就舍弃了浮躁，不论是有意的丢弃，还是意外的失去，只要曾经真实拥有，在一些时候，大度舍弃也是一种境界。
PLC基础知识(PLC入门必看)1 PLC的发展历程在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。
传统上，这些功能是通过气动或电气控制系统来实现的。
1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称ProgrammableController（PC）。
个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为ProgrammableLogic Controller（PLC）。
上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。
在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。
2 PLC的构成从结构上分，PLC分为固定式和组合式（模块式）两种。
固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
3 CPU的构成CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。
完整版PLC编程入门基础知识

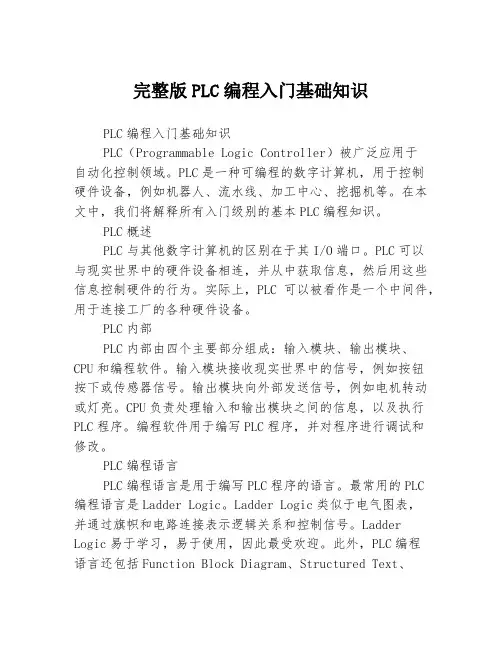

完整版PLC编程入门基础知识PLC编程入门基础知识PLC（Programmable Logic Controller）被广泛应用于自动化控制领域。
PLC是一种可编程的数字计算机，用于控制硬件设备，例如机器人、流水线、加工中心、挖掘机等。
在本文中，我们将解释所有入门级别的基本PLC编程知识。
PLC概述PLC与其他数字计算机的区别在于其I/O端口。
PLC可以与现实世界中的硬件设备相连，并从中获取信息，然后用这些信息控制硬件的行为。
实际上，PLC可以被看作是一个中间件，用于连接工厂的各种硬件设备。
PLC内部PLC内部由四个主要部分组成：输入模块、输出模块、CPU和编程软件。
输入模块接收现实世界中的信号，例如按钮按下或传感器信号。
输出模块向外部发送信号，例如电机转动或灯亮。
CPU负责处理输入和输出模块之间的信息，以及执行PLC程序。
编程软件用于编写PLC程序，并对程序进行调试和修改。
PLC编程语言PLC编程语言是用于编写PLC程序的语言。
最常用的PLC编程语言是Ladder Logic。
Ladder Logic类似于电气图表，并通过旗帜和电路连接表示逻辑关系和控制信号。
Ladder Logic易于学习，易于使用，因此最受欢迎。
此外，PLC编程语言还包括Function Block Diagram、Structured Text、Instruction List等其他语言。
PLC编程步骤PLC编程按以下步骤进行：1. 定义输入和输出：首先定义需要控制的硬件设备的输入和输出。
每个输入（例如按钮）都有一个相应的输出（例如电机）。
2. 确定逻辑关系：通过旗帜、电路连接和Ladder Logic 确定输入和输出的逻辑关系。
在编程过程中，可以使用图标或变量来表示逻辑运算符，例如and、or、not等。
3. 编写PLC程序：使用已确定的逻辑关系，编写程序。
程序可以使用任何PLC编程语言。
4. 下载程序：使用编程软件将程序下载到PLC中。
plc基础知识
plc基础知识PLC基础知识（一）PLC指的是可编程逻辑控制器，是现代自动化控制系统的重要组成部分。
相比传统的继电器控制系统，PLC具有更高的稳定性、可靠性、灵活性和扩展性。
在工业生产、交通运输、医疗设备等众多领域中，PLC被广泛应用。
1. PLC的基本组成PLC由五个基本部分组成：输入模块、中央处理器（CPU）、存储器、输出模块和编程设备。
其中，输入模块用于输入各种信号，例如传感器信号；中央处理器是PLC的大脑，用于判断输入信号状态并控制输出设备；存储器用于存储用户编写的程序和数据；输出模块用于控制输出设备，例如电机、液压和气动执行机构等；编程设备用于编写和修改PLC程序。
2. PLC的工作原理PLC的工作原理是基于输入信号的状态来判断输出信号的状态。
当输入信号满足一定的逻辑条件时，中央处理器会根据用户编写的程序控制输出模块输出相应的信号。
PLC输入信号一般为数字信号，包括开关量、计数器、计时器等。
开关量指的是只有两种状态（开/闭）的信号，如开关状态、按钮状态等；计数器是一种输入信号，用于产生数值输出，表示一定时间内某一事件的出现次数，例如计数器在生产线上用于计数已经通过的产品数；计时器也是一种输入信号，用于产生时间输出，例如在生产线上用于控制某一步骤的持续时间。
3. PLC的应用领域PLC被广泛应用于各个领域，例如工业自动化控制、交通运输、楼宇自控、空气调节、能源与环境等。
在工业自动化控制领域中，PLC可以用于控制整个生产线，通过检测控制整个流程，提高生产效率和品质。
在楼宇自控领域中，PLC可以用于控制建筑物内的灯光、温度、空调等设备，提高舒适度，降低能源消耗。
4. PLC的优势和不足PLC作为一种高效可靠的控制系统，其优势在于：1) 稳定性：PLC具备稳定性高、抗干扰性强、故障率低、寿命长等特点。
2) 灵活性：PLC可以编写和修改程序，可以灵活的应对各类控制要求。
3) 扩展性：PLC具备可扩展性高等特点，可以随着应用需求的变化而进行升级。
plc编程入门
plc编程入门PLC（可编程逻辑控制器）编程入门通常需要掌握以下几个步骤：1. 了解PLC：首先，你需要了解PLC是什么以及它的工作原理。
PLC是一种用于自动化控制任务的电脑，它可以接收输入信号并根据预设的程序来控制输出信号。
通常，PLC 由一台计算机、输入模块、输出模块和程序编辑软件组成。
2. 学习PLC编程语言：常见的PLC编程语言有梯形图（Ladder Diagram）、指令列表（Instruction List）、结构化文本（Structured Text）等。
你需要选择一种适合你的应用的编程语言，并学习其基本语法和命令。
3. 了解PLC硬件：PLC硬件包括输入模块和输出模块，它们用于接收和发送信号。
你需要了解PLC的硬件结构以及如何连接输入输出模块，以便将PLC与实际设备连接起来。
4. 编写PLC程序：在学习了PLC编程语言和硬件后，你可以开始编写PLC程序了。
根据你的应用需求，你需要定义输入信号、输出信号和控制逻辑，并编写相应的代码。
5. 调试和验证PLC程序：编写完PLC程序后，你需要进行调试和验证，以确保程序可以正确运行。
这需要你对PLC编程和硬件非常熟悉，可以通过模拟输入信号和输出信号，逐步调试程序。
6. 上线和运行PLC程序：当PLC程序经过验证后，你可以将其上线到实际设备上运行。
在上线之前，记得备份程序，以免出现问题时可以恢复。
这只是PLC编程入门的一般步骤，实际操作中还需要根据具体的PLC品牌和型号来了解相应的编程环境和工具。
建议你选择一种常见的PLC品牌，如西门子（Siemens）、施耐德（Schneider）或罗克韦尔（Rockwell），并在官方网站上查找相关教程和资料，以帮助你更好地入门PLC 编程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 可编程控制器简介可编程序控制器,英文称Programmable Controller ，简称PC 。
但由于PC 容易和个人计算机（Personal Computer ）混淆，故人们仍习惯地用PLC 作为可编程序控制器的缩写。
它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯，特别是PLC 的程序编制，不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
用户在购到所需的PLC 后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC 应用于生产实践。
一、PLC 的结构及各部分的作用PLC 的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。
PLC 的硬件系统结构如下图所示:图1—1-1 1、主机主机部分包括中央处理器(CPU ）、系统程序存储器和用户程序及数据存储器.CPU 是PLC 的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理,即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如电脑、打印机等)的请求以及进行各种内部判断等。
PLC 的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果. 2、输入/输出（I/O ）接口I/O 接口是PLC 与输入/输出设备连接的部件。
输入接口接受输入设备（如按钮、传感器、触点、行程开关等）的控制信号。
输出接口是将主机经处理后的结果通过功放电路去驱动输出设备(如接触器、电磁阀、指示灯等)。
I/O 接口一般采用光电耦合电路，以减少电磁干扰，从而提高了可靠性。
I/O 点数即输入/输出接触器电磁阀指示灯电源电源限位开关选择开关按钮端子数是PLC的一项主要技术指标，通常小型机有几十个点，中型机有几百个点，大型机将超过千点。
3、电源图中电源是指为CPU、存储器、I/O接口等内部电子电路工作所配置的直流开关稳压电源,通常也为输入设备提供直流电源.4、编程编程是PLC利用外部设备，用户用来输入、检查、修改、调试程序或监示PLC的工作情况.通过专用的PC/PPI电缆线将PLC与电脑联接，并利用专用的软件进行电脑编程和监控。
5、输入/输出扩展单元I/O扩展接口用于将扩充外部输入/输出端子数的扩展单元与基本单元（即主机）连接在一起。
6、外部设备接口此接口可将打印机、条码扫描仪,变频器等外部设备与主机相联，以完成相应的操作。
实验装置提供的主机型号有西门子S7—200系列的CPU224(AC/DC/RELAY）。
输入点数为14，输出点数为10；CPU226(AC/DC/RELAY)，输入点数为26，输出点数为14。
二、PLC的工作原理PLC是采用“顺序扫描，不断循环”的方式进行工作的。
即在PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号(或地址号）作周期性循环扫描，如无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至程序结束。
然后重新返回第一条指令，开始下一轮新的扫描。
在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。
PLC的一个扫描周期必经输入采样、程序执行和输出刷新三个阶段。
PLC在输入采样阶段：首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输入数据读入，并将其写入各对应的输入状态寄存器中，即刷新输入.随即关闭输入端口，进入程序执行阶段.PLC在程序执行阶段：按用户程序指令存放的先后顺序扫描执行每条指令,经相应的运算和处理后，其结果再写入输出状态寄存器中,输出状态寄存器中所有的内容随着程序的执行而改变。
输出刷新阶段：当所有指令执行完毕，输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中,并通过一定的方式(继电器、晶体管或晶闸管）输出,驱动相应输出设备工作。
三、PLC的程序编制1、编程元件PLC是采用软件编制程序来实现控制要求的。
编程时要使用到各种编程元件，它们可提供无数个动合和动断触点。
编程元件是指输入寄存器、输出寄存器、位存储器、定时器、计数器、通用寄存器、数据寄存器及特殊功能存储器等。
PLC内部这些存储器的作用和继电接触控制系统中使用的继电器十分相似，也有“线圈”与“触点”，但它们不是“硬”继电器，而是PLC存储器的存储单元。
当写入该单元的逻辑状态为“1”时,则表示相应继电器线圈得电，其动合触点闭合，动断触点断开。
所以，内部的这些继电器称之为“软"继电器.S7—200系列CPU224、CPU226部分编程元件的编号范围与功能说明如下表所示器点输出寄存器Q Q0.0～Q1。
1共10点输出程序执行结果并驱动外部设备位存储器M M0。
0～M31.7在程序内部使用，不能提供外部输出定时器256(T0～t255)T0，T64保持型通电延时1ms T1～T4,T65～T68保持型通电延时10msT5～T31,T69～T95保持型通电延时100msT32，T96ON/OFF延时,1msT33~T36,T97～T100ON/OFF延时，10msT37～T63，T101～T255ON/OFF延时，100ms计数器C C0~C255加法计数器，触点在程序内部使用高速计数器HC HC0～HC5用来累计比CPU扫描速率更快的事件顺控继电器S S0。
0～S31.7提供控制程序的逻辑分段变量存储器V VB0。
0～VB5119.7数据处理用的数值存储元件局部存储器L LB0.0～LB63.7使用临时的寄存器,作为暂时存储器特殊存储器SM SM0。
0～SM549。
7CPU与用户之间交换信息特殊存储器SM(只读)SM0.0～SM29.7接受外部信号累加寄存器AC AC0～AC3用来存放计算的中间值2、编程语言所谓程序编制，就是用户根据控制对象的要求，利用PLC厂家提供的程序编制语言，将一个控制要求描述出来的过程.PLC最常用的编程语言是梯形图语言和指令语句表语言，且两者常常联合使用。
1）梯形图（语言)梯形图是一种从继电接触控制电路图演变而来的图形语言。
它是借助类似于继电器的动合、动断触点、线圈以及串、并联等术语和符号，根据控制要求联接而成的表示PLC输入和输出之间逻辑关系的图形,直观易懂.梯形图中常用图形符号分别表示PLC编程元件的动合和动断触点;用 ( ）表示它们的线圈。
梯形图中编程元件的种类用图形符号及标注的字母或数加以区别。
触点和线圈等组成的独立电路称为网络，用编程软件生成的梯形图和语句表程序中有网络编号,允许以网络为单位给梯形图加注释。
梯形图的设计应注意到以下三点：①梯形图按从左到右、自上而下地顺序排列。
每一逻辑行(或称梯级）起始于左母线，然后是触点的串、并联接,最后是线圈。
②梯形图中每个梯级流过的不是物理电流，而是“概念电流”,从左流向右，其两端没有电源.这个“概念电流”只是用来形象地描述用户程序执行中应满足线圈接通的条件。
③输入寄存器用于接收外部输入信号,而不能由PLC内部其它继电器的触点来驱动。
因此,梯形图中只出现输入寄存器的触点，而不出现其线圈.输出寄存器则输出程序执行结果给外部输出设备，当梯形图中的输出寄存器线圈得电时，就有信号输出，但不是直接驱动输出设备,而要通过输出接口的继电器、晶体管或晶闸管才能实现。
输出寄存器的触点也可供内部编程使用。
2)指令语句表指令语句表是一种用指令助记符来编制PLC程序的语言,它类似于计算机的汇编语言,但比汇编语言易懂易学,若干条指令组成的程序就是指令语句表.一条指令语句是由步序、指令语和作用器件编号三部分组成。
下例为PLC实现三相鼠笼电动机起/停控制的两种编程语言的表示方法：步序指令语器件号0 LD I0。
0。
1(1)继电接触控制线路图4 END图1—1-2第二章基本指令简介S7—200的SIMATIC基本指令简表：I0.2(其他指令见附表） 一、标准触点指令LD 动合触点指令，表示一个与输入母线相连的动合触点指令,即动合触点逻辑运算起始. LDN 动断触点指令，表示一个与输入母线相连的动断触点指令，即动断触点逻辑运算起始。
A 与动合触点指令,用于单个动合触点的串联。
AX 与非动断触点指令,用于单个动断触点的串联。
O 或动合触点指令,用于单个动合触点的并联. ON 或非动断触点指令,用于单个动断触点的并联。
LD 、LDN 、A 、AN 、O 、ON 触点指令中变量的数据类型为布尔(BOOC)型。
LD 、LDN 两条指令用于将接点接到母线上，A 、AN 、O 、ON 指令均可多次重复使用,但当需要对两个以上接点串联连接电路块的并联连接时，要用后述的OLD 指令.例子:（ ）（ ） Q0.3 I 0.3I 0.1 I 0.0Q0.4I0。
4二、串联电路块的并联连接指令OLD两个或两个以上的接点串联连接的电路叫串联电路块。
串联电路块并联连接时，分支开始用LD、LDN指令，分支结束用OLD指令。
OLD指令与后述的ALD指令均为无目标元件指令,而两条无目标元件指令的步长都为一个程序步.OLD有时也简称或块指令。
三、并联电路的串联连接指令ALD两个或两个以上接点并联电路称为并联电路块，分支电路并联电路块与前面电路串联连接时,使用ALD 指令。
分支的起点用LD、LDN指令，并联电路结束后，使用ALD指令与前面电路串联。
ALD指令也简称与块指令，ALD也是无操作目标元件，是一个程序步指令。
四、输出指令 =1、= 输出指令是将继电器、定时器、计数器等的线圈与梯形图右边的母线直接连接，线圈的右边不允许有触点，在编程中，触点以重复使用,且类型和数量不受限制。
五、置位与复位指令S、RS为置位指令，使动作保持；R为复位指令，使操作保持复位。
从指定的位置开始的N个点的寄存器都被置位或复位,N=1～255如果被指定复位的是定时器位或计数器位，将清除定时器或计数器的当前值。
六、跳变触点EU，ED正跳变触点检测到一次正跳变(触点的入信号由0到1)时,或负跳变触点检测到一次负跳变（触点的入信号由1到0)时,触点接通到一个扫描周期。
