信号的采集及其频率和周期的测量
测频率的方法
测频率的方法在科学研究和工程实践中，测量频率是一项非常重要的工作。
频率是指单位时间内某一周期性事件发生的次数，通常以赫兹（Hz）为单位。
测量频率的方法有很多种，下面将介绍几种常用的方法。
首先，最常见的测量频率的方法是使用频率计。
频率计是一种专门用于测量频率的仪器，它可以直接显示待测信号的频率值。
频率计的工作原理是利用输入信号的周期性特征，通过计数或者计时的方式来得到信号的频率。
频率计可以分为数字频率计和模拟频率计两种类型，数字频率计通常具有更高的精度和稳定性，而模拟频率计则更适合于一些特定的应用场景。
其次，除了使用频率计外，还可以通过频谱分析仪来测量频率。
频谱分析仪是一种能够将信号的频率分布情况显示在频谱图上的仪器，通过观察频谱图可以直观地得到信号的频率信息。
频谱分析仪通常可以提供更加详细和全面的频率分布信息，对于复杂信号的分析更加有效。
另外，对于周期性信号，还可以使用示波器来测量频率。
示波器是一种能够显示信号波形的仪器，通过观察信号的周期性波形，可以得到信号的周期，从而计算出频率。
示波器通常能够提供更加直观的波形显示，对于频率的初步估计和观测非常有帮助。
除了上述几种常用的方法外，还有一些其他的测频率方法，比如利用计数器进行频率测量、使用锁相环进行频率跟踪等。
不同的方法适用于不同的应用场景，选择合适的方法可以提高测量的准确性和效率。
总的来说，测量频率是一项非常重要的工作，在实际应用中有很多种方法可以选择。
选择合适的方法需要根据具体的测量要求和条件来进行，同时也需要结合实际经验和技术水平来进行判断。
希望本文介绍的几种方法能够对大家有所帮助，同时也希望大家在实际工作中能够根据具体情况选择合适的方法进行频率测量。
测频率的原理
测频率的原理测频率的原理基于物理学中的振动理论和波动理论，以下将从频率的定义、测量频率的方法、频率计的工作原理以及常见的测频仪器进行详细解析。
频率是指在单位时间内发生的振动、波动或周期性现象的次数。
频率的单位为赫兹(Hz)，表示每秒的振动次数。
测量频率的方法有多种，常见的方法有计数法、差拍法、脉冲法和谐振法。
首先，计数法是指利用计数器或频率计对现象发生的次数进行计数，然后除以时间即可得到频率。
例如，我们可以使用计数器来记录特定事件的发生次数，然后通过除以测量时间来计算频率。
这种方法适用于频率较低的情况，但对于高频率的测量会有一定的误差。
其次，差拍法是通过比较两个不同频率信号之间的时间差来测量频率。
一般情况下，使用示波器来测量两个信号之间的相位差，通过相位差的变化来确定频率的变化。
这种方法适用于测量频率较高的情况，但需要较精确的仪器和较准确的时间基准。
第三，脉冲法是利用脉冲信号的宽度和周期来测量频率。
脉冲信号是具有很短时间宽度的信号，通过测量脉冲信号的宽度和周期来计算出频率。
这种方法适用于高频率的测量，但需要较高的时间分辨率和较高的测量精度。
最后，谐振法是通过将待测频率的信号与一个精确的参考频率进行比较，从而测量待测频率。
这种方法利用谐振现象，通过在待测频率和参考频率之间建立稳定的振荡器，然后通过调节参考频率的源来使其与待测频率相同，在共振点上检测信号强度的变化，从而确定待测频率。
这种方法适用于高精度、高频率测量。
除了以上介绍的测频方法，还有一些常见的测频仪器，如频率计、示波器和频谱分析仪。
频率计是一种专门用于测量频率的仪器，可以根据输入信号的频率显示出其准确的数值。
频率计一般通过频率对电路将输入信号转换成可以测量的电压或电流信号，然后再经过一定的放大、滤波和计数等处理，最终显示出待测频率的数值。
示波器是一种用于观察电信号波形的仪器，它可以通过垂直和水平的时间基准来显示信号的振幅、频率和相位等特性。
第8章频率、周期、相位测量
x
φ
x
=
N N
x T
× 360
o
从上式可知：该测量方法的测量精度直接受时标频率的影响 注：当输入信号为正弦波时，必须首先经过整形变为方波信号。转换 时的门限电平的漂移会给测量带来较大的误差。
8.2 电气量的采样法测量
设被侧信号为周期信号
X (i )和Y (i )
x(t )和y (t )，经采样获得采样序列
a 过零法 b FFT 法
周期函数的傅立叶级数： 傅立叶系数：
x(t ) =
a0 + ∑ (an cos nΩt + bn sin nΩt ) 2
离散表达式：
bn =
2 t +T ∫t x(t )sin nΩtdt T 2 t +T an = ∫ x(t ) cos nΩtdt T t a a tgϕ = n ϕ n = arctg n bn bn
式中， N —计数器的读数； τ 0 ——时标信号的周期； n ——周期倍乘系数。
被测周期信号由B通道输入， 经放大整形后进入十进制分频 电路，并配合时基选择开关， 产生合适的时基信号触发门控 双稳，控制打开主闸门的时间。 石英晶体振荡器经整形、 倍频或分频后产生标准时钟脉 冲，称为时标信号。在主闸门 开启的时间内该时标信号进入 计数器，计数并显示。
2πn x(k ) cos k ∑ N k =0 2 N −1 2πn bn = ∑ x(k )sin k N k =0 N 2 an = N
N −1
两信号的相位差可用下式计算：
ϕ11 = arctg
a11 b11
ϕ 22 = arctg
a22 b22
ϕ =ϕ 11−ϕ 22
常用信号测量实验报告(3篇)
第1篇一、实验目的1. 熟悉常用信号测量仪器的操作方法。
2. 掌握信号的时域和频域分析方法。
3. 学会运用信号处理方法对实际信号进行分析。
二、实验原理信号测量实验主要包括信号的时域测量、频域测量以及信号处理方法。
时域测量是指对信号的幅度、周期、相位等参数进行测量；频域测量是指将信号分解为不同频率成分，分析各频率成分的幅度和相位；信号处理方法包括滤波、放大、调制、解调等。
三、实验仪器与设备1. 示波器：用于观察信号的波形、幅度、周期、相位等参数。
2. 频率计：用于测量信号的频率和周期。
3. 信号发生器：用于产生标准信号，如正弦波、方波、三角波等。
4. 滤波器：用于对信号进行滤波处理。
5. 放大器：用于对信号进行放大处理。
6. 调制器和解调器：用于对信号进行调制和解调处理。
四、实验内容与步骤1. 时域测量（1）打开示波器，调整波形显示，观察标准信号的波形。
（2）测量信号的幅度、周期、相位等参数。
（3）观察不同信号（如正弦波、方波、三角波）的波形特点。
2. 频域测量（1）打开频率计，调整频率显示，测量信号的频率和周期。
（2）使用信号发生器产生标准信号，如正弦波，通过频谱分析仪分析其频谱。
（3）观察不同信号的频谱特点。
3. 信号处理方法（1）滤波处理：使用滤波器对信号进行滤波处理，观察滤波前后信号的变化。
（2）放大处理：使用放大器对信号进行放大处理，观察放大前后信号的变化。
（3）调制和解调处理：使用调制器对信号进行调制，然后使用解调器进行解调，观察调制和解调前后信号的变化。
五、实验结果与分析1. 时域测量结果通过时域测量，我们得到了不同信号的波形、幅度、周期、相位等参数。
例如，正弦波具有平滑的波形，周期为正弦波周期的整数倍，相位为正弦波起始点的角度；方波具有方波形，周期为方波周期的整数倍，相位为方波起始点的角度；三角波具有三角波形，周期为三角波周期的整数倍，相位为三角波起始点的角度。
2. 频域测量结果通过频域测量，我们得到了不同信号的频谱。

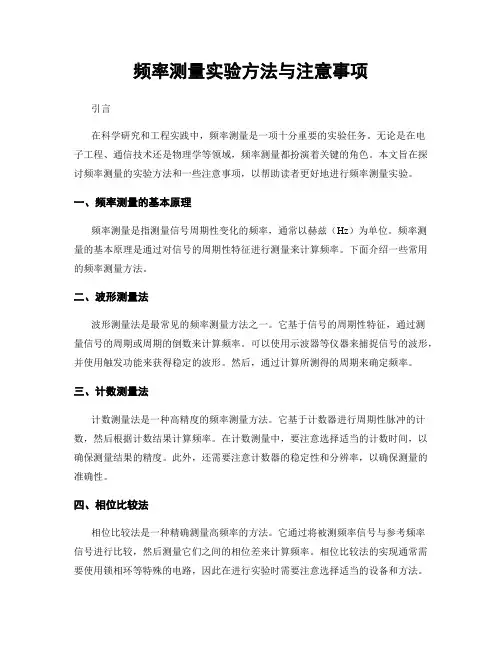

频率测量实验方法与注意事项
频率测量实验方法与注意事项引言在科学研究和工程实践中，频率测量是一项十分重要的实验任务。
无论是在电子工程、通信技术还是物理学等领域，频率测量都扮演着关键的角色。
本文旨在探讨频率测量的实验方法和一些注意事项，以帮助读者更好地进行频率测量实验。
一、频率测量的基本原理频率测量是指测量信号周期性变化的频率，通常以赫兹（Hz）为单位。
频率测量的基本原理是通过对信号的周期性特征进行测量来计算频率。
下面介绍一些常用的频率测量方法。
二、波形测量法波形测量法是最常见的频率测量方法之一。
它基于信号的周期性特征，通过测量信号的周期或周期的倒数来计算频率。
可以使用示波器等仪器来捕捉信号的波形，并使用触发功能来获得稳定的波形。
然后，通过计算所测得的周期来确定频率。
三、计数测量法计数测量法是一种高精度的频率测量方法。
它基于计数器进行周期性脉冲的计数，然后根据计数结果计算频率。
在计数测量中，要注意选择适当的计数时间，以确保测量结果的精度。
此外，还需要注意计数器的稳定性和分辨率，以确保测量的准确性。
四、相位比较法相位比较法是一种精确测量高频率的方法。
它通过将被测频率信号与参考频率信号进行比较，然后测量它们之间的相位差来计算频率。
相位比较法的实现通常需要使用锁相环等特殊的电路，因此在进行实验时需要注意选择适当的设备和方法。
五、注意事项在进行频率测量实验时，需要注意以下几点：1. 测试环境的稳定性：频率测量对实验环境的稳定性要求较高，尽量避免在有干扰或变动的环境中进行实验，以保证测量结果的准确性。
2. 选择合适的测量方法：不同的频率范围和精度要求需要选择适当的测量方法。
根据实际需求选择合适的仪器和技术，以获得准确的测量结果。
3. 测试信号的条件设置：在进行频率测量实验时，需要注意测试信号的条件设置。
例如，选择适当的波形、频率范围和幅度等，以确保信号能够被准确捕捉和测量。
4. 仪器的校准和调试：在进行频率测量实验之前，需要对仪器进行校准和调试。
信号的采集及其频率和周期的测量
实验三信号的采集及其频率和周期的测量一、实验目的1．学习在CVI环境里使用非NI数据采集卡2．学习用过零法计算被测每周期采样点数3．学习数据采集卡采样间隔的标定4．学习计算被测信号的频率和周期二、实验原理1．CVI环境里非NI数据采集卡的驱动1.1NI数据采集卡驱动库的添加在CVI工程文件编辑器中单击Edit菜单，选择Add FilesTo Project就能弹出可以在工程文件编辑器中添加的文件类型(如图3-1所示)。
选择Library就可进入添加库文件采单(图3-2)。
选中PCI-Dask.lib文件，单击Add控件就可将库文件添加到工程文件编辑器中。
注意图3-2中第一项是被添加文件的路径。
图3-1 添加库文件路径图3-2 添加库文件菜单1.2 非NI 数据采集卡头文件的添加在CVI 源文件编辑环境中，在所有的“#include ”行的最后，添加 “#include "Dask.h"”。
如图3-3所示。
图3-3 非NI 数据采集卡头文件添加的位置2．零计数法测频原理不含直流分量的正弦波每个周期内都应有两个过零点。
根据每两个过零点之间的采样次数我们可以得到每周期的采样点数N 。
由于采样时间间隔t ∆是由数据采集卡决定的，是一个确定值。
所以可以得到正弦波的周期为N*t ∆；从而可以计算出频率f 。
对被测信号x (t )进行数据采集，得到被测信号序列为x (n ), n =1,2,…,k 。
我们把该信号序列中上次采样为负值、本次采样为正值的点记为正过零点，两个正过零点的时间间隔t 为：t k t ∆=（3-1） 式中 t ∆——采样时间间隔； k ——两次过零点时间内采样的次数；t ——两个正过零点之间的时间间隔，也即被测波形周期。
故被测波形频率f 为tk t f ∆==11 （3-2）3. 具有实测功能的虚拟示波器基本原理实测是指该虚拟示波器可以测量实际信号。
这时需要数据采集卡，将所测电量信号采集到计算机中，由软件完成波形的显示。
频率测量原理
频率测量原理频率测量原理是电子技术中重要的一部分，其涉及到信号的周期性和连续性，因此被广泛应用于各种领域中。
在本文中，我们将介绍频率测量原理的基本概念和实现方法。
一、什么是频率？频率指的是信号的周期性，即信号在单位时间内往复发生的次数。
频率以赫兹（Hz）为单位，一赫兹表示一个周期在一秒钟内重复的次数。
二、频率测量的基本原理频率测量的基本原理是通过测量信号周期的长短，再将其转化为频率。
频率测量的方法主要有如下几种：1、测量信号波形的周期。
这种方法适用于周期性稳定的信号，常常通过示波器进行测量。
示波器能够显示信号的波形，通过读取信号的周期长度，计算得出其频率。
2、计数器测量。
计数器测量是一种基于累计计数的方法，一般使用数字频率计或万用表实现。
这种方法适用于信号周期不太稳定的场合，通过在一个基准时间内对信号的正半个周期进行计数，然后将计数结果除以基准时间，即可得出信号的频率。
3、相位差测量。
相位差测量是通过测量信号输出端和参考信号输出端的相位差来间接测量信号的频率。
这种方法一般适用于精度要求较高的场合，例如频率标准实验室中的频率测量仪器。
三、常用的频率测量仪器常用的频率测量仪器有数字频率计、频谱仪、万用表等。
数字频率计是一种专门用于频率测量的仪器，其测量精度高、使用方便。
频谱仪是一种能够将复杂信号分解为基本频率成分的仪器，其测量范围广，适用于信号分析和调试等场合。
万用表是一种通用性较强的测量仪器，可以测量电压、电流、阻抗、容抗等多种参数，而其频率测量功能相对较弱。
四、频率测量的应用频率测量在电子技术的各个领域中都有广泛的应用。
例如在通信系统中，频率测量是保证通信质量和信号稳定的重要手段。
在电力系统中，频率测量是实现电网同步运行的关键措施。
在工业控制中，频率测量可以用于测量转速、频率调整等。
总之，频率测量是电子技术中不可或缺的一部分，其测量原理和方法需要特别关注。
我国的电子技术发展已经日渐成熟，我们要不断地加强学习和研究，为电子技术的进一步发展作出贡献。
如何正确使用频率计
如何正确使用频率计频率计是一种仪器，用于测量信号的频率。
它在各种领域都有广泛的应用，包括电子工程、通信、计算机科学等。
正确使用频率计对于获得准确的测量结果至关重要。
本文将介绍如何正确使用频率计，以及一些常见的使用注意事项。
一、频率计的基本原理和功能频率计是一种测量信号频率的仪器。
它通过对输入信号进行计数，并与内部时钟频率进行比较，从而获得输入信号的频率。
频率计通常具有以下功能：1. 频率测量：频率计能够准确地测量输入信号的频率，并以数字形式显示。
2. 周期测量：除了频率测量外，频率计还可以通过测量信号的周期来计算频率。
3. 占空比测量：频率计还可以测量信号的占空比，即信号高电平占总周期的比例。
二、正确使用频率计的步骤使用频率计的步骤如下：1. 准备工作：确保频率计和待测信号源处于工作状态，并连接好输入信号。
2. 设置测量模式：根据需要，选择频率、周期或占空比等测量模式。
3. 范围选择：根据待测信号的频率范围，选择适当的测量范围，以保证测量结果的准确性。
4. 输入信号：将待测信号连接到频率计的输入端口，并确保信号的幅度和噪声水平符合频率计的工作要求。
5. 开始测量：按下“开始”或“测量”按钮，频率计将开始对输入信号进行计数，并显示测量结果。
6. 结束测量：测量完成后，及时停止测量，并复位频率计以进行下一次测量。
三、使用注意事项在正确使用频率计时，还需要注意以下事项：1. 信号稳定性：确保待测信号的频率稳定，以获得准确的测量结果。
如果信号不稳定，可以考虑使用平均测量或其他方法提高测量精度。
2. 干扰排除：避免将频率计放置在可能引入干扰的电磁场附近，以免对测量结果产生影响。
如果信号受到其他电磁干扰，可以考虑使用屏蔽设备或其他干扰消除方法。
3. 适当的测量范围：选择适当的测量范围可以提高测量的准确性。
如果待测信号的频率超出了测量范围，可以使用频率分频器或其他辅助设备。
4. 校准和校验：定期对频率计进行校准，以确保测量结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三信号的采集及其频率和周期的测量一、实验目的1．学习在CVI环境里使用非NI数据采集卡2．学习用过零法计算被测每周期采样点数3．学习数据采集卡采样间隔的标定4．学习计算被测信号的频率和周期二、实验原理1．CVI环境里非NI数据采集卡的驱动1.1NI数据采集卡驱动库的添加在CVI工程文件编辑器中单击Edit菜单，选择Add FilesTo Project就能弹出可以在工程文件编辑器中添加的文件类型(如图3-1所示)。
选择Library就可进入添加库文件采单(图3-2)。
选中PCI-Dask.lib文件，单击Add控件就可将库文件添加到工程文件编辑器中。
注意图3-2中第一项是被添加文件的路径。
图3-1 添加库文件路径图3-2 添加库文件菜单1.2 非NI 数据采集卡头文件的添加在CVI 源文件编辑环境中，在所有的“#include ”行的最后，添加 “#include "Dask.h"”。
如图3-3所示。
图3-3 非NI 数据采集卡头文件添加的位置2．零计数法测频原理不含直流分量的正弦波每个周期内都应有两个过零点。
根据每两个过零点之间的采样次数我们可以得到每周期的采样点数N 。
由于采样时间间隔t ∆是由数据采集卡决定的，是一个确定值。
所以可以得到正弦波的周期为N*t ∆；从而可以计算出频率f 。
对被测信号x (t )进行数据采集，得到被测信号序列为x (n ), n =1,2,…,k 。
我们把该信号序列中上次采样为负值、本次采样为正值的点记为正过零点，两个正过零点的时间间隔t 为：t k t ∆=（3-1） 式中 t ∆——采样时间间隔； k ——两次过零点时间内采样的次数；t ——两个正过零点之间的时间间隔，也即被测波形周期。
故被测波形频率f 为tk t f ∆==11 （3-2）3. 具有实测功能的虚拟示波器基本原理实测是指该虚拟示波器可以测量实际信号。
这时需要数据采集卡，将所测电量信号采集到计算机中，由软件完成波形的显示。
如图3-4所示的框图说明了具有实测功能的虚拟示波器的原理框图。
图3-4 具有实测功能的虚拟示波器的原理框图在上述的框图中由计算机对采集卡发出指令，启动采集卡，计算机将采集的信号数据进行存储，处理和显示，从而实现虚拟示波器。
4．PCI_9111数采卡的使用方法4.1 PCI_9111数采卡性能指标本节中所使用的数据采集卡的型号为PCI_9111，其性能指标为：32位PCI数据总数；16路单端模拟输入通道;A/D采样速率100KHz;模拟输入电压范围为±10V、±5V、±2.5V、±1.25V、±0.625V；3种A/D触发方式：软件触发、外部脉冲出发和可编程定时触发。
使用PCI_9111数据采集卡时，将PCI_9111数据采集卡插入计算机的PCI插槽中，经过37芯排线与一转接板相连，如图5-2所示。
被测信号与转接板上相应接线插座相连，转接板上的接线插座对应数采卡的输入通道号。
图3-5 PCI_9111数据采集卡的连接方法本例中的被测信号是由信号发生器产生的标准正弦波信号。
4．PCI_9111数据采集卡的使用在使用PCI_9111数采卡时，程序开始时要用Register_Card来初始化数采卡，程序结束时用 Release_Card 释放数采卡。
在主函数里添加以下A/D卡注册程序CardID=Register_Card(PCI_9111DG,0);AI_9111_Config (CardID,TRIG_INT_PACER,0,9216);在需要进行数据采集时添加以下程序：AI_AsyncDblBufferMode(CardID, 0);AI_ContReadChannel (CardID, channel, adRange,volt3, ReadCount, SampleRate, SyncMode);其中的具体参数说明清参考附录3-1。
三、程序设计要求与实验内容1.程序如下：#include <ansi_c.h>#include <cvirte.h> /* Needed if linking in external compiler; harmless otherwise */#include <userint.h>#include "e:\实验室\现测实验\PCI—9111采集卡的使用说明\频谱(实验三)\频谱.h"#include <analysis.h>#include "Dask.h" //c:\ADLINK\PCI-DASK\include\Dask.h//c:\ADLINK\PCI-DASK\lib\PCI-Dask.lib#define MAX 2048 //采样点数MAX必须是2n，且大于等于512static int panelHandle;static double *Wave; //定义正弦波的数组指针static double *Mag,*Phase; //定义极值和极值的相角数组指针short int volt[MAX]={0}; //定义采集后的正弦波的数组int CardID; //定义采集卡的设备号double amp=0.0; //定义幅值int sumpo,channel; //定义每周期点数和通道号double fre; //定义频率int main (int argc, char *argv[]){if (InitCVIRTE (0, argv, 0) == 0) /* Needed if linking in external compiler; harmless otherwise */return -1; /* out of memory */if ((panelHandle = LoadPanel (0, "频谱.uir", PANEL)) < 0)return -1;CardID = Register_Card(PCI_9111DG, 0); //采集卡的初始化AI_9111_Config (CardID, TRIG_INT_PACER,0, 1024); //采集卡的配置DisplayPanel (panelHandle);RunUserInterface ();return 0;}int CVICALLBACK GenerateWave (int panel, int control, int event,void *callbackData, int eventData1, int eventData2){ int adRange = AD_B_10_V; //设置采集卡电压范围double SampleRate=0; //设置采样速率int i,signpo[10]={0},k=1;switch (event){case EVENT_COMMIT:GetCtrlVal (panelHandle, PANEL_CHANNEL, &channel); //获得采集卡的通道号GetCtrlVal (panelHandle, PANEL_RATE, &channel); //获得采集卡的采样速率AI_AsyncDblBufferMode(CardID, 0); //设置A/D卡的数据缓存AI_ContReadChannel(CardID,channel,adRange,volt,MAX,SampleRate,1); //单通道采集DeleteGraphPlot(panelHandle,PANEL_GRAPH,-1,VAL_IMMEDIATE_DRAW);PlotY (panelHandle, PANEL_GRAPH, volt, MAX, VAL_SHORT_INTEGER,VAL_THIN_LINE,VAL_EMPTY_SQUARE, VAL_SOLID, 1, VAL_RED);/*计算频率*/for(i=1;i<MAX;i++){if((volt[i-1]*volt[i]<=0) && volt[i-1]<0){signpo[k]=i;k++;if(k>8)break;}}sumpo= signpo[k-1]- signpo[1];fre= SampleRate / sumpo*(k-2);SetCtrlVal (panelHandle, PANEL_FRE, fre); //显示频率SetCtrlVal (panelHandle, PANEL_SUMPO, sumpo/(k-2)); //显示每周期点数break;}return 0;}int CVICALLBACK Close (int panel, int control, int event,void *callbackData, int eventData1, int eventData2){switch (event){case EVENT_COMMIT:free(Mag);free(Phase);QuitUserInterface (0);break;}return 0;}int CVICALLBACK CalFFT (int panel, int control, int event,void *callbackData, int eventData1, int eventData2){double *Img; //为虚部定义数组指针int i; //定义循环变量switch (event){case EVENT_COMMIT:Wave=malloc(MAX*sizeof(double)); //为量化后的正弦波动态开辟数组空间for(i=0;i<MAX;i++) //将采集后的波形全量程转换为电压值Wave[i]=volt[i]*20.00/0xffff;DeleteGraphPlot (panelHandle, PANEL_GRAPH, -1,VAL_IMMEDIATE_DRAW);PlotY (panelHandle, PANEL_GRAPH, Wave, MAX, VAL_DOUBLE, VAL_FAT_LINE, VAL_EMPTY_SQUARE,VAL_SOLID, 1, VAL_RED);Img=malloc(MAX*sizeof(double)); //为虚部数组动态开辟空间for(i=0;i<MAX;i++) //为虚部数组清零Img[i]=0; //为极值和极值的相角数组动态开辟空间Mag=malloc(MAX*sizeof(double));Phase=malloc(MAX*sizeof(double));FFT (Wave, Img, sumpo); //进行频谱变换ToPolar1D (Wave, Img, sumpo, Mag, Phase); //进行极坐标转换for(i=0;i<sumpo;i++) //对极值进行量化处理Mag[i]=Mag[i]/(sumpo/2);DeleteGraphPlot (panelHandle, PANEL_GRAPH_2, -1, VAL_IMMEDIATE_DRAW);PlotY (panelHandle, PANEL_GRAPH_2, Mag, sumpo, VAL_DOUBLE, VAL_FAT_LINE, VAL_EMPTY_SQUARE,VAL_SOLID, 1, VAL_YELLOW);free(Wave); //释放数组free(Img);break;}return 0;}2. 运行检验四报告要求1．简述在CVI使用非NI数据采集卡的步骤；答：（1）在CVI工程文件编辑器中单击Edit菜单，选择Add Files To Project就能弹出可以在工程文件编辑器中添加的文件类型，选中PCI-Dask.lib文件，单击Add控件就可将库文件添加到工程文件编辑器中。
