材料成形技术基础（问答题答案整理）
材料成型技术习题库+答案
材料成型技术习题库+答案一、单选题（共37题，每题1分，共37分）1.手工电弧焊焊接薄板时,为防止烧穿常采用的工艺措施之一是A、氩气保护B、CO2保护C、直流正接D、直流反接正确答案：D2.炒菜用的铸铁锅适合用下列哪种成形方法＿＿＿A、锻造B、挤压铸造C、冲压D、砂型铸造正确答案：B3.零件工作时的正应力方向与纤维方向应该A、垂直B、无关C、平行D、相交正确答案：C4.下列焊接方法中，只适于立焊的是A、手弧焊B、埋弧自动焊C、电渣焊D、CO2保护焊正确答案：D5.表现为铸件的外形尺寸减小的是A、液态收缩B、固态收缩C、凝固收缩D、合并收缩正确答案：B6.锻造时当金属的加热温度过高，内部晶粒急剧长大，使塑性降低的现象称为A、硬化B、过烧C、过热D、熔化正确答案：C7.生产中为提高合金的流动性,常采用的方法是A、降低出铁温度B、延长浇注时间C、提高浇注温度D、加大出气口正确答案：C8.预锻模膛与终锻模膛相比,它的A、应有冲孔连皮B、圆角应大些,斜度应小些C、带有飞边槽D、圆角和斜度应大些正确答案：D9.合金化学成份对流动性的影响主要取决于A、过热温度B、凝固点C、熔点D、结晶温度区间正确答案：D10.以下冲压工序中，属于冲裁工序的是A、冲挤B、弯曲C、拉深D、落料正确答案：D11.焊接低碳钢或普低钢时,选用电焊条的基本原则是A、等强度原则B、经济性原则C、可焊性原则D、施工性原则正确答案：A12.自由锻件坯料质量的计算公式是A、G坯料=G锻件+G飞边B、G坯料=G锻件+C烧损C、G坯料=G锻件+G飞边+C烧损D、G坯料=G锻件+G烧损+G料头正确答案：D13.锻造前坯样加热的目的是A、提高塑性,降低韧性B、提高强度,降低韧性C、提高塑性,提高变形抗力D、提高塑性,增加韧性正确答案：D14.下列零件不属于轴类零件的是＿＿＿A、垫圈B、螺栓C、拔叉D、丝杠正确答案：A15.生产火车车轮、重型水压机横梁等重型机械最适合的材料是A、铸钢B、铸铁C、铸造黄铜D、铸造合金正确答案：A16.生产较大的套筒、管类铸件，常用的铸造方法是A、挤压铸造B、压力铸造C、熔模铸造D、离心铸造正确答案：D17.具有较好的脱氧、除硫、去氢和去磷作用以及机械性能较高的焊条是A、不锈钢焊条B、结构钢焊条C、酸性焊条D、碱性焊条正确答案：D18.可锻铸铁的制取方法是，先浇注成A、球墨组织B、灰口组织C、麻口组织D、白口组织正确答案：D19.齿轮毛坯锻造前，应先对棒料进行A、拔长B、打磨C、镦粗D、滚挤正确答案：C20.不属于埋弧自动焊的特点是A、节省材料B、焊接质量好C、生产率高D、适应性广正确答案：D21.焊接热影响区中，对焊接接头性能不利的区域是A、部分相变区B、正火区C、熔合区D、焊缝金属正确答案：C22.铸件的缩孔常出现在铸件的A、厚部B、底部C、芯部D、最后凝固部位正确答案：D23.钢的杂质元素中哪一种会增加其冷脆性＿＿＿＿A、TiB、NiC、SD、P正确答案：D24.下列哪一项不是热裂纹的特征A、形状曲折B、尺寸较短C、缝隙较宽D、金属光泽正确答案：D25.影响焊接热影响区大小的主要因素是A、焊接方法B、焊接规范C、接头形式D、焊缝尺寸正确答案：B26.下列制品中最适宜于铸造的是A、铁锅B、哑铃C、钢精锅D、子弹壳正确答案：B27.氩弧焊特别适于焊接容易氧化的金属和合金,是因为A、氩气是惰性气体B、氩弧温度高C、氩弧热量集中D、氩气容易取得正确答案：A28.航空发动机机箱的成形方法可以是＿＿＿A、铝合金铸造B、圆钢锻造C、板料冲压D、球墨铸铁铸造正确答案：A29.为简化锻件形状而增加的那部分金属称为A、余量B、坯料C、敷料D、余块正确答案：C30.闪光对焊属于哪种焊接类别A、激光焊B、熔焊C、钎焊D、压焊正确答案：D31.铸件最小壁厚要受到限制,主要是由于薄壁件中金属流动性低,容易产生A、缩孔和缩松B、应力和变形C、冷隔和浇不足D、开裂正确答案：C32.铸件壁越厚,其强度越低,主要是由于A、冷隔严重B、碳含量态低C、易浇不足D、晶粒粗大正确答案：D33.下列合金线收缩率最大的A、铸造黄铜B、铸钢C、铸铁D、铸铝正确答案：A34.手弧焊时，操作最方便，焊缝质量最易保证，生产率又高的焊缝空间位置是A、立焊B、仰焊C、平焊D、横焊正确答案：C35.对于由几个零件组合成的复杂部件，可以一次铸出的铸造方法是A、熔模铸造B、挤压铸造C、压力铸造D、离心铸造正确答案：A36.普通车床床身浇注时,导轨面应该A、朝右侧B、朝下C、朝左侧D、朝上正确答案：B37.下列属于变形工序的是A、修整B、拉深C、落料D、冲裁正确答案：B二、判断题（共63题，每题1分，共63分）1.冲压件成形后一般不再进行机械加工才即可作为零件使用。
(完整版)《材料成形技术基础》习题集答案
填空题1．常用毛坯的成形方法有铸造、、粉末冶金、、、非金属材料成形和快速成形.2.根据成形学的观点,从物质的组织方式上,可把成形方式分为、、.1．非金属材料包括、、、三大类.2．常用毛坯的成形方法有、、粉末冶金、、焊接、非金属材料成形和快速成形3.钢的常用热处理工艺有退火、、、4.快速成形的主要工艺方法有立体光固化、、、三维打印等。
作业2 铸造工艺基础专业_________班级________学号_______姓名___________2-1 判断题（正确的画O，错误的画×）1．浇注温度是影响铸造合金充型能力和铸件质量的重要因素。
提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件。
因此，浇注温度越高越好。
（×）2．合金收缩经历三个阶段。
其中，液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因，而固态收缩是铸件产生内应力、变形和裂纹的主要原因。
（O）3．结晶温度范围的大小对合金结晶过程有重要影响。
铸造生产都希望采用结晶温度范围小的合金或共晶成分合金，原因是这些合金的流动性好，且易形成集中缩孔，从而可以通过设置冒口，将缩孔转移到冒口中，得到合格的铸件。
（O）4．为了防止铸件产生裂纹，在零件设计时，力求壁厚均匀；在合金成分上应严格限制钢和铸铁中的硫、磷含量；在工艺上应提高型砂及型芯砂的退让性。
（O）5．铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质。
所以当合金的成分和铸件结构一定时；控制合金充型能力的唯一因素是浇注温度。
（×）6．铸造合金在冷却过程中产生的收缩分为液态收缩、凝固收缩和固态收缩。
共晶成分合金由于在恒温下凝固，即开始凝固温度等于凝固终止温度，结晶温度范围为零。
因此，共晶成分合金不产生凝固收缩，只产生液态收缩和固态收缩，具有很好的铸造性能。
（×）7．气孔是气体在铸件内形成的孔洞。
气孔不仅降低了铸件的力学性能，而且还降低了铸件的气密性。
工程材料成形基础试题答案
工程材料成形基础试题答案一、选择题1. 金属材料的成形过程通常包括哪些基本方式？A. 铸造、锻造、焊接B. 铸造、挤压、轧制C. 锻造、焊接、切割D. 挤压、轧制、切割答案：B2. 非金属材料的主要成形方法是什么？A. 铸造B. 焊接C. 层压D. 锻造答案：C3. 塑料注射成形的主要特点是：A. 适用于大批量生产B. 适用于小批量生产C. 适用于生产大型零件D. 适用于生产复杂形状的零件答案：A4. 金属焊接过程中，焊缝的形成主要取决于：A. 焊接速度B. 焊接电流C. 焊接电压D. 焊条直径答案：B5. 下列哪种材料不适合采用热处理来改善性能？A. 碳钢B. 合金钢C. 铝合金D. 聚氯乙烯塑料答案：D二、填空题1. 铸造过程中，为了提高铸件的表面质量和尺寸精度，常采用________技术。
答案：失蜡铸造2. 在金属加工中，________是一种通过塑性变形来改变金属形状和尺寸的加工方法。
答案：锻造3. 金属材料的塑性变形通常在________温度下进行，以保证金属具有良好的塑性。
答案：再结晶4. 非金属材料的层压成形是通过将多层材料在________下粘合在一起来实现的。
答案：加热和压力5. 金属的焊接性能受多种因素影响，其中焊接接头的________是影响焊接质量的关键因素之一。
答案：组织和性能三、判断题1. 金属材料的成形过程只能通过热加工来实现。
(错)解析：金属材料的成形过程既包括热加工，也包括冷加工。
2. 塑料的挤出成形是一种连续生产过程，适合于生产管材、线材等连续形状的产品。
(对)3. 金属材料的热处理主要是为了提高其硬度和强度。
(错)解析：热处理不仅可以提高硬度和强度，还可以改善塑性、韧性和其他性能。
4. 非金属材料的成形通常需要在高温下进行。
(错)解析：非金属材料的成形不一定需要高温，例如冷压成形等。
5. 金属焊接过程中，焊接电流的大小对焊缝的形成没有影响。
(错) 解析：焊接电流的大小直接影响焊缝的形成和焊接质量。
材料成形基础复习题答案
材料成形基础复习题答案一、选择题1. 材料成形过程中，下列哪个因素不是影响材料成形质量的主要因素？A. 材料的化学成分B. 成形温度C. 成形速度D. 操作者的技术水平答案：D2. 金属材料在成形过程中，以下哪个现象不属于金属塑性变形的范畴？A. 冷轧B. 热处理C. 拉伸D. 压缩答案：B二、填空题1. 材料成形的方法主要有_______、_______、_______等。
答案：铸造、锻造、挤压2. 材料成形过程中，温度对材料的塑性变形能力有显著影响，一般来说，温度升高，材料的_______增加。
答案：塑性三、简答题1. 简述材料成形过程中常见的几种缺陷及其产生的原因。
答案：材料成形过程中常见的缺陷包括裂纹、气泡、夹杂等。
裂纹产生的原因可能是材料内部应力过大或成形温度不适宜；气泡产生的原因可能是材料内部气体过多或成形过程中气体排出不充分；夹杂产生的原因可能是原材料中含有杂质或成形过程中材料表面污染。
2. 材料成形过程中，如何控制成形件的尺寸精度？答案：控制成形件的尺寸精度可以通过以下方法：首先，选择合适的成形工艺和参数，如成形速度、温度等；其次，采用高精度的模具和设备；再次，进行成形过程中的在线监测和调整；最后，进行成形后的尺寸检验和修正。
四、计算题1. 已知一块钢板的厚度为10mm，宽度为1000mm，长度为2000mm，若通过冷轧工艺将其厚度减小到8mm，求冷轧后的钢板长度。
答案：首先，根据体积守恒原理，冷轧前后钢板的体积不变。
设冷轧后钢板的长度为L'，则有：\[ 10mm \times 1000mm \times 2000mm = 8mm \times 1000mm\times L' \]\[ L' = \frac{10mm \times 2000mm}{8mm} = 2500mm \]五、论述题1. 论述材料成形技术在现代制造业中的应用及其重要性。
答案：材料成形技术是现代制造业的基础，广泛应用于汽车、航空航天、建筑、电子等多个领域。
工程材料与成形技术基础习题(含答案)
工程材料与成形技术基础习题(含答案)一、填空1、屈服强度是表示金属材料抵抗微量塑性变形的能力。
3、α —4、γ —5、硬度6、7、8、___过冷9、__细小__。
10、铁素体的力学性能特点是塑性、韧性好。
11、渗碳体的力学性能特点是硬度高、脆性大。
12、碳溶解在_γ -Fe__中所形成的间隙固溶体称为奥氏体。
13、碳溶解在_α -Fe__中所形成的间隙固溶体称为铁14、物。
15、16、17、19、是随着含碳量增加而增加。
20、在退火态的20钢、45钢、T8钢、T13钢中，δ 和α K值最高的是20 钢。
21、共析钢加热到奥氏体状态，冷却后获得的组织取决于钢的_冷却速度__。
22、共析钢过冷奥氏体在（A1～680）℃温度区间等23、24、25、26、等温转变的产物是下贝氏体(或B 下)。
27、亚共析钢的正常淬火温度范围是Ac3 + 30～50℃ 。
28、过共析钢的正常淬火温度范围是Ac1 + 30～50℃ 。
29.钢经__等温___淬火可获得下贝氏体组织，使钢具有良好的__强度和韧性_性能。
30、淬火钢的回火温度越高，钢的抗拉强度和硬度越低。
31、淬火32、淬火33、火。
34、高温回火。
+ 中36、钢的淬硬性随着C%的增加而增加。
37、淬火钢在某些温度范围内回火时，韧性不仅没有提高，反而显著下降的现象称为回火脆性。
38、根据钢的热处理原理可知，凡使C曲线_右__移的因素，都提高钢的淬透性。
39、普通碳钢中淬透性最好的是含碳量为0.77%40454647中碳的平均含量为0.42% 。
48、是调质。
49、弹簧钢淬火后采用中温回火，可以得到回火__屈氏体__组织。
50、GCr15中碳的平均含量约为1% 。
51、GCr15中铬的平均含量约为 1.5% 。
52、滚动轴承钢GCr9中碳的铬含量约为0.9%左右。
53、T854、55、T10+ 低温回火57、1Cr1358、3Cr13钢牌号中“3”的含义是钢的含碳量为59钢的耐热性是指钢在高温下兼有抗氧化性与高温强度的综合性能。
材料成形技术基础问答题

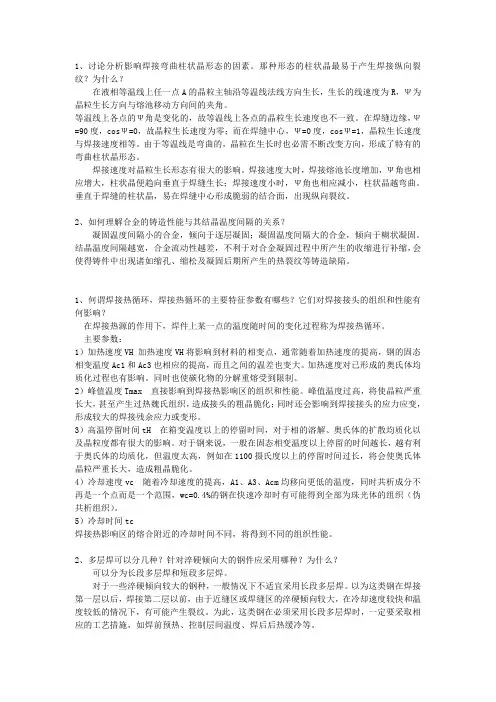

1、讨论分析影响焊接弯曲柱状晶形态的因素。
那种形态的柱状晶最易于产生焊接纵向裂纹？为什么？在液相等温线上任一点A的晶粒主轴沿等温线法线方向生长，生长的线速度为R，Ψ为晶粒生长方向与熔池移动方向间的夹角。
等温线上各点的Ψ角是变化的，故等温线上各点的晶粒生长速度也不一致。
在焊缝边缘，Ψ=90度，cosΨ=0，故晶粒生长速度为零；而在焊缝中心，Ψ=0度，cosΨ=1，晶粒生长速度与焊接速度相等。
由于等温线是弯曲的，晶粒在生长时也必需不断改变方向，形成了特有的弯曲柱状晶形态。
焊接速度对晶粒生长形态有很大的影响。
焊接速度大时，焊接熔池长度增加，Ψ角也相应增大，柱状晶便趋向垂直于焊缝生长；焊接速度小时，Ψ角也相应减小，柱状晶越弯曲。
垂直于焊缝的柱状晶，易在焊缝中心形成脆弱的结合面，出现纵向裂纹。
2、如何理解合金的铸造性能与其结晶温度间隔的关系？凝固温度间隔小的合金，倾向于逐层凝固；凝固温度间隔大的合金，倾向于糊状凝固。
结晶温度间隔越宽，合金流动性越差，不利于对合金凝固过程中所产生的收缩进行补缩，会使得铸件中出现诸如缩孔、缩松及凝固后期所产生的热裂纹等铸造缺陷。
1、何谓焊接热循环，焊接热循环的主要特征参数有哪些？它们对焊接接头的组织和性能有何影响？在焊接热源的作用下，焊件上某一点的温度随时间的变化过程称为焊接热循环。
主要参数：1）加热速度VH加热速度VH将影响到材料的相变点，通常随着加热速度的提高，钢的固态相变温度Ac1和Ac3也相应的提高，而且之间的温差也变大。
加热速度对已形成的奥氏体均质化过程也有影响。
同时也使碳化物的分解重熔受到限制。
2）峰值温度Tmax直接影响到焊接热影响区的组织和性能。
峰值温度过高，将使晶粒严重长大，甚至产生过热魏氏组织，造成接头的粗晶脆化；同时还会影响到焊接接头的应力应变，形成较大的焊接残余应力或变形。
3）高温停留时间tH在箱变温度以上的停留时间，对于相的溶解、奥氏体的扩散均质化以及晶粒度都有很大的影响。
材料成形技术基础习题答案
第二章铸造4、试分析题图1－1所示铸件：（1）哪些是自由收缩？哪些是受阻收缩？（2）受阻收缩的铸件形成哪一类铸造应力？（3）各部分应力属于什么性质（拉应力、压应力）6、下列铸件宜选用哪类铸造合金？说明理由车床床身：铸铁成本低，强度高，减震吸震摩托车发动机：铝合金质量比较轻柴油机曲轴：铸钢（铁）强度好自来水龙头：铜合金、铝合金、不锈钢耐腐蚀气缸套：铸铁耐磨、耐高温轴承衬套：铜合金、铝合金用于滑动轴承材料9、下列铸件大批量生产时采用什么铸造方法为宜？铝合金活塞：金属型铸造缝纫机头：砂型铸造汽轮机叶片：熔模铸造发动机铜背钢套：离心铸造车床床身：砂型铸造煤气管道：离心铸造或连续铸造齿轮滚刀：熔模铸造11、题图1－3铸件的分型面有几种方案？哪种方案较合理？为什么？选方案1，加一个环状型芯，减少分型数。
选方案1选方案1，都在一个砂箱，自带砂垛。
选方案1选方案1选方案1选方案112、题图1－4所示为零件单件小批生产时的分型面和造型方法。
请画出铸造工艺图采用主视图上下底面分型方案，在一个砂箱。
俯视图方案易错箱。
14、修改题图1－5中铸件结构，使之合理。
第三章锻压3、你所知道的锻压加工方法有哪些？其原理和工艺特点以及应用范围如何？答：锻压加工方法主要有锻造和冲压。
锻造：锻造的主要方法有自由锻、胎模锻、模锻。
原理：是在加工设备及工（模）具作用下，使坯料、铸锭产生局部或全部塑性变形，以获得一定尺寸、形状和质量的锻件的加工方法。
工艺特点：能获得一定的锻造流线组织，性能得到极大改善。
锻件精度不高，表面质量不好。
应用范围：主要用于各种重要的、承受重载荷的机器零件或毛坯，如机床的主轴和齿轮、内燃机的连杆、起重机的吊钩等。
冲压：可分为分离工序和成形工序两大类。
分离工序有冲裁（落料和冲孔）、剪切、切边、切口、剖切。
成形工序主要有弯曲、拉深、翻边、成形、旋压等。
原理：板料在冲压设备及模具作用下，通过塑性变形产生分离或成形而获得制件的加工方法。
工程材料及成形技术基础(含答案)
徐州工程学院试卷一、填空题（共20空，每空1分，共计20分）1. 共析碳钢奥氏体化过程包括奥氏体核的形成、奥氏体核的长大、残余渗碳体的溶解和奥氏体成分的均匀化。
2. 晶体中的缺陷，按照其几何形状特征可分为_点缺陷_、___线缺陷___和_面缺陷_三种。
3. 液态金属结晶时，冷却速度越小，则过冷度越小，结晶后晶粒越粗大。
4. 金属塑性变形主要通过滑移和孪生是两种方式进行。
5. 塑性变形后的金属经加热将发生回复、再结晶、晶粒长大的变化。
6. 白口铸铁中碳主要是以Fe3C 的形式存在，灰口铸铁中碳主要以石墨形式存在。
7. 固溶体出现枝晶偏析后，可用扩散退火加以消除。
8. 影响碳钢焊接性能的主要因素是碳含量，所以常用碳当量来估算碳钢焊接性的好坏。
9. 普通灰铸铁、可锻铸铁、球墨铸铁及蠕墨铸铁中石墨的形态分别为片状、棉絮状、球状和蠕虫状。
二、选择题（共10小题，每小题1分，共计10分）1. 钢经调质处理后获得的组织是（ C ）。
A. 回火马氏体B. 回火屈氏体C. 回火索氏体D. 贝氏体2. 在铸造模型的厚薄过渡处或锐角处做成圆角是为了（ B ）。
A. 增加模具强度B. 减小铸件内应力C. 方便模具制造D. 便于和型芯组装3. 下列合金中，铸造性能最差的是（A ）。
A. 铸钢B. 铸铁C. 铸铜D. 铸铝4. 奥氏体向珠光体转变是（ A ）。
A. 扩散型转变B. 非扩散型转变C. 半扩散型转变D. 切变转变5. 金属冷塑性变形后，强度和塑性（ C ）。
A. 都增加B. 都降低C. 强度增加，塑性降低D. 强度降低，塑性增加6. 在多工序冷拔钢丝过程中，插有中间退火工序，这是为了消除（C ）。
A. 纤维组织B. 回弹现象C. 加工硬化D. 化学成分偏析7. 固溶体的晶体结构与（ A ）。
A. 溶剂相同B. 溶质相同C. 既与溶剂相同也与溶质相同D. 与二者都不同8. 下列材料中，锻造性能最好的材料是（A ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料成形技术基础（问答题答案整理）第二章铸造成形问答题：合金的流动性（充型能力）取决于哪些因素？提高液态金属充型能力一般采用哪些方法？答：因素及提高的方法：（1）金属的流动性：尽量采用共晶成分的合金或结晶温度范围较小的合金，提高金属液的品质；（2）铸型性质：较小铸型与金属液的温差；（3）浇注条件：合理确定浇注温度、浇注速度和充型压头，合理设置浇注系统；（4）铸件结构：改进不合理的浇注结构。
影响合金收缩的因素有哪些？答：金属自身的化学成分，结晶温度，金属相变，外界阻力（铸型表面的摩擦阻力、热阻力、机械阻力）分别说出铸造应力有哪几类？答：（1）热应力（由于壁厚不均、冷却速度不同、收缩量不同）（2）相变应力（固态相变、比容变化）（3）机械阻碍应力铸件成分偏析分为几类？产生的原因是什么？答：铸件成分偏析的分类：（1）微观偏析晶内偏析：产生于具有结晶温度范围能形成固溶体的合金内。
（因为不平衡结晶）晶界偏析：（原因：(两个晶粒相对生长，相互接近、相遇；(晶界位置与晶粒生长方向平行。
）（2）宏观偏析正偏析（因为铸型强烈地定向散热，在进行凝固的合金内形成一个温度梯度）逆偏析产生偏析的原因：结晶速度大于溶质扩散的速度铸件气孔有哪几种？答：侵入气孔、析出气孔、反应气孔如何区分铸件裂纹的性质（热裂纹和冷裂纹）？答：热裂纹：裂缝短，缝隙宽，形状曲折，缝内呈氧化颜色冷裂纹：裂纹细小，呈连续直线状，缝内有金属光泽或轻微氧化色。
七：什么是封闭式浇注系统？什么是开放式浇注系统？他们各组元横截面尺寸的关系如何？答：封闭式浇注系统：从浇口杯底孔到内浇道的截面逐渐减小，阻流截面在直浇道下口的浇注系统。
(ΣF内<ΣF 横<f直下端<f直上端)< bdsfid="120" p=""></f直下端<f直上端)<> 开放式浇注系统：从浇口杯底孔到内浇道的截面逐渐加大，阻流截面在直浇道上口的浇注系统。
（ΣF内>ΣF横>F直下端>F直上端）浇注位置和分型面选择的基本原则有哪些？答：浇注位置选择：（1）逐渐的重要表面朝下或处于侧面；（原因：以避免气孔、砂眼、缩孔、缩松等铸造缺陷）（2）铸件的宽大平面朝下或倾斜浇注；（3）铸件的薄壁部分朝下；（原因：可保证铸件易于充型，防止产生浇不足、冷隔缺陷）（4）铸件的厚大部分朝上。
（原因：便于补缩）容易形成缩孔的铸件，厚大部分朝上。
（原因：便于安置冒口实现自上而下的定向凝固，防止产生缩孔）分型面的选择：（1）应尽可能使全部或大部分构件，或者加工基准面与重要的加工面处于同一半型内；（原因：以避免因合型不准产生错型，保证铸件精度）（2）应尽可能减少分型面的数目；（原因：保证铸件精度，简化造型操作）（3）分型面应尽量选用平面（原因：简化造型工艺过程和模板制造，容易保证铸件精度）（4）尽可能使型腔和主要型芯位于下型。
（原因：便于造型，合型，下芯，检验铸件壁厚）铸件的拔模斜度的设计原则有哪些？答：设计原则（1）一般在0.5-5度之间；（2）立壁越高，斜度越小；（3）机器造型的斜度应小；（4）木模造型的斜度应大；（5）内壁的斜度比外壁的斜度大。
浇注系统的作用、基本组元构成、基本类型？答：浇注系统的作用：（1）将铸型型腔与浇包连接起来，平稳地导入液态金属；（2）挡渣及排除铸型型腔中的空气及其他气体；（3）调节铸型与铸件各部分的温度分布以控制铸件的凝固顺序；（4）保证液态金属在最合适的时间范围内充满铸型，不是金属过度氧化，有足够的压力头，并保证金属液面在铸型腔内有适当的上升速度。
基本组元构成：浇口杯，直浇道，横浇道，内浇道（浇包、通气孔）基本类型：顶部注入式，中间注入式，底部注入式，阶梯注入式（按内浇道在铸件的相对位置分）开放式浇注系统，封闭式浇注系统（组元截面比例的大小或限流截面位置不同）冒口的作用是什么？简述其设计时应满足的基本条件。
答:冒口的作用：补缩铸件、集渣、通气排气基本条件：（1）凝固时间应大于或等于铸件的凝固时间；（2）有足够的金属液体补充铸件的收缩；（3）与铸件被补缩部位之间必须存在补缩通道；铸件结构设计的一般原则？答：（1）简化或减少分型面；（2）应尽量不用或少用型芯；（3）铸件结构应起模方便；（4）有利于型芯的固定和排气；（5）避免变形和裂纹；（6）有利于防止夹渣、气孔；（7）有利于铸件清理。
第三章塑性成形问答题金属塑性变形遵循的基本规律。
答：1）体积不变定理：金属固态成形加工中金属变形后的体积等于变形前的体积。
（又叫质量恒定定理）；最小阻力定律：金属在塑性变形过程中，其质点都将沿着阻力最小的方向移动。
金属的可锻性？影响金属可锻性的主要因素有哪些？答：可锻性（金属塑性变形的能力）：金属材料在塑性成形加工时获得优质毛坯或零件的难易程度。
影响因素：1）金属本身的性质：化学成分的影响（纯金属的塑性比合金好）、内部组织的影响（单相组织比多相组织塑性好，均匀细小晶粒铸态柱状晶组织和粗晶组织可锻性好）；2）变形加工条件：变形温度的影响（对于多数金属材料，温度提高，塑性提高）、变形速度的影响（变形速度足够大，热效应现象明显，金属的塑性指标延伸系数和断面收缩率调高，变形抗力下降）、应力状态的影响（压应力和拉应力不同）。
绘制自由锻件图时考虑的因素有哪些？自由锻件图与模锻件图有何区别？答：绘制自由锻件图考虑的因素：1）敷料或余块：简化锻件形状便于锻造增添的金属部分；2）加工余量：在零件加工表面增加供切削加工用的金属部分（零件越大、形状越复杂，余量越大）3）锻件公差：锻件名义上尺寸允许的变动量。
模锻件图和自由锻件图的区别：模锻图比自由锻件图多分模面、模锻斜度、模锻件圆角半径。
自由锻件结构设计时应满足那些要求？答：1）自由锻件上应避免锥体、曲线或曲面交接以及椭圆形、工字形截面等结构；2）自由锻件上应避免加强筋、凸台等结构；3）对于锻件截面急剧变化或形状复杂采用特别的技术措施或工具；还可以设计几个简单件构成组合件，再焊接）。
5.绘制模锻件图应考虑的主要因素和模锻件结构设计的原则。
答：主要因素：分模面、敷料、加工余量、锻件公差、模锻斜度、模锻件圆角半径。
原则：1）模锻零件必须具有一个合理的分模面，以保证模锻件抑郁从锻模中取出、敷料最少、锻模制造容易；2）零件外形力求简单、平直和对称，尽量避免零件截面间差别过大或具有薄壁、高筋、高凸起等结构，以便于金属充满模膛和减少工序；3）尽量避免有深孔或多孔结构；4）有可能的情况下，对复杂的零件采用锻-焊组合，以减少敷料，简化模锻过程。
模锻是确定锻件分模面位置的原则。
答：1）要保证模锻件易于从模膛中取出；2）所选定的分模面应能使模膛的深度最浅；3）选定的分模面应能使上下两模沿分模面的模膛轮廓一致；4）分模面最好是平面，且上下锻模的模膛深度尽可能一致；5）所选分模面尽可能使锻件上所加的敷料最少。
7.冲孔和落料时凸、凹模尺寸确定，凸、凹模间隙对冲裁成形工艺的影响。
答：尺寸的确定：落料：凹模刃口尺寸即为落料件尺寸，然后用缩小凸模刃口尺寸来保证间隙值；冲孔：凸模刃口尺寸为孔的尺寸，然后用扩大凹模刃口尺寸来保证间隙值。
对成形工艺的影响：间隙过小：凸模刃口附近的剪裂纹较正常间隙时向外错开，上下裂纹不能很好重合，导致毛刺增大。
间隙过大：凸模刃口附近的剪裂纹较正常间隙时向内错开，因此光亮带小一些，剪裂带和毛刺均较大。
冲孔和落料异同之处？答：相同：变形机制一样；模具结构相同。
不同：凸凹模尺寸取向不同。
防止拉深中的起皱和破裂的主要措施有哪些?答：1）选用压边圈；2）采用多次拉深；3）拉深系数尽可能取小值10.模型锻造时，影响金属充满模膛的因素有哪些？答：1）金属的塑性和变形抗力；2）金属模锻时的温度；3）飞边槽的形状和位置；4）锻件的形状和尺寸；5）设备的工作速度：一般速度大，填充好；6）填充模膛方式：镦粗比挤压易充型；7）其他，如有误润滑、预热11.拉深模与冲裁模的主要区别？答：1）工作部分凸模与凹模的间隙不同；拉深的凹凸模没有锋利的刃口。
第五章连接成形部分问答题：焊接接头的组成，影响焊接接头组织和性能的因素。
答：焊接接头的组成：焊缝、熔合区、热影响区影响焊接接头组织和性能的因素：焊缝的组织和性能：金属结晶从熔池底壁开始，由于各个方向冷却速度不同，形成柱状晶。
由于冷却速度很快，已凝固的焊缝金属中的化学成分来不及扩散，易造成合金元素的分布不均匀。
由于焊接材料的渗合金作用，焊缝金属的合金元素含量比基体要高，所以焊缝金属的力学性能可能不低于基体金属。
熔合区的组织和性能：（过渡区）熔合区的塑形和韧性极差，成为裂纹和局部脆性破坏的源点。
热影响区的组织和性能：（分为过热区、正火区、部分相变区）热影响是不可避免的，为了提高焊接品质希望它愈小愈好。
改善焊接接头组织性能的办法：（从焊接方法、焊接规范、接头型式、焊接后冷却速度考虑）对于低碳钢焊接因其塑形好，热影响区较窄，不需要处理；对于重要的钢结构或用电渣焊焊接构件，需要焊接热处理；对于碳素钢与低碳合金钢构件，需要正火处理；对于不能进行热处理的金属或构件，需要正确的焊接方法和焊接过程来减少影响。
减少焊接应力常采用的措施有哪些？答：（焊件的局部不均匀受热是产生焊接应力的根本原因）选择合理的焊接顺序：尽量使焊缝自由收缩而不受较大的约束；焊前预热；加热“减应区”；焊后热处理：去应力退火。
焊接变形的基本形式有哪些？消除焊接变形常采用的措施有哪些？答：焊接变形的基本形式：收缩变形、角变形（焊接截面形状上下不对称）、弯曲变形（焊缝不对称）、波浪形变形（薄板）、扭曲变形（构件横截面不对称或焊接过程不合理）。
采用的措施：合理设计焊接构件：减少焊缝数量、焊缝长度、焊缝截面积；采用必要的技术措施反变形法：焊件安置在与焊接变形相反的位置；加裕量法：增加收缩量；刚性夹持法选择合理的焊接顺序采用合理的焊接方法：逆向分段焊法为什么要对焊件冶金过程进行保护？采用的保护措施有哪些？答：原因：1）温度高，金属蒸发、氧化和吸气严重；2）熔池体积小，冷却速度快，不利于焊缝金属化学成分不均匀和气体、杂质的排除，产生气孔和夹渣。
保护措施：1）采取保护措施，限制有害气体进入焊接区。
如：焊条药皮、自动焊焊剂、惰性气体等；2）渗入有用合金元素以保护焊缝成分。
焊条药皮或焊剂中加入锰铁元素；3）进行脱氧、脱硫和脱磷。
焊条药皮中加入锰铁或硅铁。
5、6不作要求7.什么是焊接热影响区，焊接热影响区由几部分组成？答：定义：在电弧热的作用下，焊缝两侧处于固态的木材发生组织或性能变化的区域。
组成：过热区、正火区。
什么是直流正接？什么是直流反接？各用于什么场合？答：直流正接：焊件接直流正极，焊条接直流负极。
