墙面砂浆开裂原因及解决方法
墙面砂浆开裂原因及解决方法
一、操作不规范的五种现象及原因
1、少工缺序，合并分层抹灰操作遍数。《建筑装饰装修工程质量验收规范》（gb50210-2001）条中规定，抹灰工程应分层进行，当抹灰总厚度大于35mm时，应采取加强措施。因水泥砂浆是一种高干缩（干缩率为4%）材料，规范规定分层抹灰的做法可有效遏止水泥砂浆抹灰墙面的干缩开裂。在标准设计中对水泥砂浆抹灰遍数都有明确要求，规范中对内外墙的水泥砂浆抹灰要求分三遍成活，且每遍的厚度都控制在5-8mm内。
多数施工人员在操作中合并了要求的抹灰遍数。出现了“少工缺序”的随意性操作现象，把要求三遍成活化简为两遍成活，且分遍抹灰的间隔时间太短，第一遍抹灰撒砂浆尚未收水结硬即开始第二遍，有的甚至一遍摸成。这样一次抹灰的厚度都超过了20mm，由于基层的不平，局部可能超过30mm以上，使高干缩率水泥砂浆抹灰墙面在结硬干缩过程中必然出现裂缝。另外，这种情况得抹灰还会使砖混结构的墙面在抹灰过程中便混凝土面层上产生坠烈性裂纹。
2、图省力，随意加大抹灰砂浆的配合比。在现场操作中发现，操作人员为便于操作而加大水泥砂浆的配合比。抹灰砂浆一般用体积比来计量，并按砂浆的用途不同拟定不同的配合比，这对与基层的强度匹配和防止抹灰墙面空鼓开裂是十分必要的
实际配合比远大于设计要求的配合比，基层找平抹灰的配合比有的高达1:：2面层灰达到1:1甚至更高，更有甚至基层抹灰和面层抹灰使用一个配合比。配合比的加大不但浪费了材料，更重要的是增加了砂浆的密实度和强度，这样不但破坏了砂浆强度与砌体墙面的强度匹配，同时还增强了砂浆脆性，使结硬后的砂浆墙面更易出现空鼓和脆裂。
3、偷工减料，不按要求加设界面抗裂措施。《建筑装饰装修质量验收规范》（gb50210-2001）条规定，不同材料基体交接处表面的抹灰，应采取防止开裂措施，当采取加强网时，加强网与各界面的宽度不应小于100mm。
有不少施工人员对规范的此项要求不予理会，在不同材料的界面处无加强措施，特别是在混凝土切块、混凝土烟道、混凝土通风道和轻质砌块填充墙的界面处。造成了这些部位上的明显竖向裂缝，严重的甚至出现贯通性裂缝，给人一种结构裂缝的不安全感。
4、为追求光滑效果。抹灰面层擦抹灰膏层。在《建筑装饰装修质量验收规范》（gb50210-2001）条中对普通抹灰及高级抹灰工程都提出了抹灰面层应光滑、洁净，平整、均匀的要求。
操作人员经采用抹灰面层刮抹纯水泥膏的办法来达到这一要求，以便取得较好的验收效果。岂不知正是这种方法摸出的墙面才是造成抹灰出现龟裂的主要原因，特别是外墙尤甚。另外，使用面层灰的配合比过大，操作时面层压光提出的素浆过厚，也是造成抹灰墙面龟裂的一个主要原因。
5、不理解材料性质，使用凝结后的砂浆。对墙面空鼓开裂，特别是顶棚反手灰空鼓开裂的原因，通过操作调查，在排除了原材料和基层清理等方面的原因后发现，使用初凝后的砂浆是造成空鼓开裂的主要原因。
有些施工单位由于缓解工种穿插中使用搅拌机的矛盾，对抹灰砂浆集中存放在楼面。夏季高温时，水泥砂浆存放时间长，水泥已经初凝，砂浆出现凝结，然后操作人员在加水调和后使用，降低了砂浆的轻度和操作度。实践证明，用这种砂浆抹出的墙面，特别是顶棚很少有不出现空鼓裂缝的。
二、控制要点
出现以上违规操作的主要愿意是多方面的，单主要原因还在于：壹拾因抹灰工艺操作工序较多，使操作者随意操作选择的可能性；二是在施工工程中，疏于对操作人员的监控，简化了过程控制的程序；三是不了解材料性质，单纯追求观感效果。因此，对抹灰工程的操作要注意做好以下几方面的控制。
1、针对合并抹灰遍数的违规现象，管理中要加强操作过程的见证验收工作。为既能保证见证验收的不漏检，又能不影响抹灰的连续操作，可对抹灰过程划分见证验收批次，按间隔时间分遍进行验收。
2、对抹灰砂浆要集中搅拌，专人计量，不受操作人员的影响，监理、质量管理人员对砂浆配合比要做巡视检查，发现异常及时纠正。
3、对抹灰基层的不同集体交接处，按规范要求加设加强网，加强网要先敷设，并由监理人员做隐蔽检查验收，办理隐蔽检查手续后方能进行抹灰。
4、水泥砂浆要随拌随摸，夏季拌出的砂浆存放时间不要超过，春秋季可控制在2h内用完。
5、针对操作人员追求表面光滑的抹灰效果而力。大配合比和表面的刮抹灰膏的现象，可对涂饰墙面的表面要求摸成要平整、顺直、洁净、不要光的 细糙面。方法是，墙面抹面层灰时，掌握适当的火候，用木抹子抹平提出原浆，然后用钢抹子抹压成表面呈棕眼状的细毛面即可。也可在原浆压光后随即用海绵块蘸清水轻擦拭成细毛面。
总之，对水泥砂浆抹灰，若能掌握水泥砂浆干缩率大和刚性有余韧性不足的特点，加强操作过程的控制，严格按规范和标准的要求操作，就能遏止住其开裂空鼓的质量通病的发生。
墙面抹灰砂浆裂缝
根据紧紧来现场施工过程中对出现的墙面抹灰产生裂缝空鼓问题，已成为普遍现象，通过几年来对现场抹灰的观查、摸索主要原因如下：
1、墙体砌筑与砼梁、柱、剪力墙、施工洞、砌块填充墙交接处的灰缝不严密、不密实、加强网的宽度不规范所造成的裂缝现象。
2、砌筑填充墙完毕后，电气预埋管槽过浅、预埋管与墙面抹灰层过深所造成的裂缝现象。
3、墙体拉毛不均匀及拉毛强度不够，过早上墙抹灰所造成的裂缝现象。
4、少工缺序，合并分层抹灰操作遍数。按规定要求，抹灰工程应分层进行，在标准设计中对水泥砂浆抹灰遍数都有明确要求，当抹灰总厚度大于35mm时，应采取加强措施，规范中对墙体抹灰要求分三遍成活，且每遍的厚度都控制在5-8mm内。但要求三遍成活的改为两遍，甚至一遍抹成所造成的裂缝现象。
5、随意加大抹灰砂浆的配合比，操作人员为便于操作，施工时加大水泥砂浆的配合比，抹灰砂浆一般用体积比来计量，并按杀鸡的用途不同拟定不同的配合比，这对与*层得强度匹配和防止抹灰面空鼓开裂十分必要，但操作人员施救配比远远大于设计要求，使结硬层砂浆墙面更易出现空鼓和脆裂。
出现以上违规操作的主要原因是多方面的，但主要原因还在于：一是抹灰工艺操作工序较多，使操作者随意操作选择的可能性；二是在施工工程中，疏于对操作人员的监控，简化了过程控制的程序；三是不了解材料性质，单纯追求观感效果。因此，对抹灰工程的操作要注意做好以下几方面的控制。
1、必须建立健全质量管理体系，并保证有效运行，质量管理必须依据相应的技术规范，验评标准严格执行各项质量管理制度。
2、严格执行“三检制”加大质量预控力度，每道工序施工完毕都必须履行施工班组自检，工长和技术员复检，专职质检员专检签证的三级检查签证制度，未经“三检”签证的工序不得进行下一阶段施工。
3、针对合并抹灰遍数的违规现象，管理中要加强操作过程中的见证验收工作，既能保证见证验收不漏检，又不能影响抹灰工程的连续操作，可对抹灰过程划分见证验收批次，按间隔时间分遍进行验收。
4、对抹灰砂浆要集中搅拌，专人计量，严格对施工操作人员的施工程序要求。对监理、工程管理人员严格要求，深入到现场巡视检查，发现异常及时纠正，杜绝事后弥补、追究责任的现象。
5、奖罚制度，对各专业分项、对监理、工程管理人员及施工单位制度奖罚制度：(1)各专业工程管理人员要分工明确，责任到人；
(2)不影响汇通名誉（业主上报集团领导及政府部门）
(3)多奖少罚，明确金额。
建筑外墙装饰抹灰裂缝发生原因及对策
浅谈建筑外墙装饰抹灰裂缝发生原因及对策
【摘 要】随着近年来我国经济的飞速发展，人们的生活水平也逐渐增高，衣食住行方面的改善最为明显，人均居住面积以及居住环境不断被扩大和改善。在各种建筑的迅速发展中，建筑形式越来越多，建筑材料与装修装饰材料随之增多。在施工建筑中建筑物的墙面装修要求也越来越高。总体来说，墙面防水工作至关重要，墙面防水不仅影响房屋使用寿命，还会影响到整体外观，同时对外墙进行维修也十分困难。因此，外墙抹灰工作尤为重要，对其耐久性、防水性也是一项重大考验。如果墙面抹灰后出现裂缝，会直接影响到其耐久性以及防水性。下文对墙面抹灰工程中的裂缝现象的原因进行分析，并做出相应的措施来防止裂缝产生。
【关键词】外墙渗漏；装饰抹灰；裂缝；原因；措施
前言
近年来，由于施工技术的不成熟以及材料质量和其他因素，造成不少建筑工程中外墙抹灰出现裂缝。主要表现为水平裂缝、沿柱的竖直裂缝和不同材料间的裂缝。在技术上曾经采用很多不同方法来解决外墙方面的问题，主要考虑防水层问题。当外墙采用柔性防水材料时，其各方面效果均不错，最主要问题表现在进行抹灰以及贴瓷片上，都无法持久，时间长了会自动脱落；当使用材料为刚性材料时，主要问题就出现在温度变化大时，无法抵抗变形的产生，比较容易出现裂缝。因此，如果要解决外墙渗漏问题，必须考虑并注意施工中比较容易出现的问题，并做出相应防治措施。 1、面层裂缝形成的原因分析
建筑外墙只要墙面出现裂缝，必然会造成墙体渗水进水，从而造成浸蚀和冻胀，使得墙面遭到破坏，影响建筑的使用寿命。而造成墙面裂缝的主要原因有以下几点：
1.1原材料选材以及配料不当
一些施工单位在选用较好的建筑材料进行施工建设后，粉刷墙面时错误的认为不用再对结构安全进行考虑，因此，选用的水泥和细骨料都是低标准的，从而导致水泥砂浆的收缩偏大造成开裂。
1.2水泥砂浆的配料
将石膏或者石灰粉简单掺入水泥砂浆的配料中，虽然可以改善和易性，但是砂浆强度会下降，而且抗剪切力以及粘接力强度随之一起下降，容易造成起壳（空鼓）开裂。
填充墙墙体开裂的维修与防治
填充墙墙体开裂的维修与防治
填充墙墙体在使用过程中很容易出现开裂的情况，这不仅会影响墙体的美观，更会影响墙体的使用寿命和结构稳定性。进行填充墙墙体开裂的维修与防治变得至关重要。本文将就填充墙墙体开裂的原因、维修方法和防治措施进行详细介绍，希望能给大家一些帮助。
一、填充墙墙体开裂的原因
1.施工质量不合格
填充墙的施工质量直接影响墙体的质量，如果施工时掺杂了过多的砂浆或水泥，导致填充墙内部的结实性不够，容易出现开裂现象。如果填充墙墙体的钢筋绑扎不到位或者墙体的厚度不一致，也会导致墙体开裂。
2.材料选用不当
填充墙材料的选用也是影响填充墙墙体开裂的重要原因之一。如果选用了质量不合格的砖块或者混凝土，容易出现墙体开裂。如果填充墙内的砂浆配比不合理，也容易导致墙体开裂。
3.环境及自然因素
填充墙墙体开裂还可能受到环境及自然因素的影响。比如在地震或者风灾等自然灾害发生时，墙体受力不均匀也容易出现开裂。如果填充墙墙体所在地区的地基土质不均匀或者地下水位变化较大，也会导致填充墙墙体开裂。
1.表面维修
表面维修主要是对填充墙墙体表面的裂缝进行修补，遮盖墙体裂缝，保持墙面平整。常用的方法有填充、打磨和刷漆。对于较小的龟裂，可以使用环氧树脂进行填充，然后打磨墙面，最后刷上防水涂料或者涂料。
2.重新打砌
对于填充墙墙体开裂较为严重的情况，需要重新打砌墙体。首先需要清理墙体表面的油污和灰尘，然后使用合适的墙体材料重新打砌。在打砌的过程中要注意控制好砂浆的水泥量和配比，保证墙体的质量和坚实度。
3.加固处理 对于一些填充墙墙体开裂严重的地方，可以进行加固处理，以增强墙体的承载能力和稳定性。常用的加固方法有增加钢筋骨架、加固龙骨等。加固处理需要根据具体情况进行，需要进行专业设计和施工。
在填充墙施工过程中，需要严格把控施工质量，保证材料选用合格、配比合理、施工规范。尤其需要注意墙体内部的钢筋绑扎和墙体厚度的一致性，避免施工不合格导致墙体开裂。
水泥砂浆墙面抹灰开裂的预防措施
水泥砂浆墙面抹灰开裂的预防措施
水泥砂浆墙面抹灰开裂是施工过程中常见的问题，不仅影响墙面的美观度，还可能影响墙体的结构稳定性。预防水泥砂浆墙面抹灰开裂是非常重要的。本文将从材料选择、施工工艺、养护措施等方面，为大家介绍水泥砂浆墙面抹灰开裂的预防措施。
一、材料选择
1.选用高质量的水泥
水泥是水泥砂浆的主要成分之一，选用高质量的水泥，能够保证砂浆的强度和粘结性。建议选择国家标准认证的水泥产品，确保其质量稳定。
2.选用合适的砂子
砂子是水泥砂浆的另一主要成分，选用合适的砂子能够保证砂浆的流动性和均匀性。建议选用细腻、颗粒均匀的河沙或人工制作的细砂，避免使用颗粒不均匀或含有杂质的砂子。
3.添加优质的外加剂
在水泥砂浆中适量添加外加剂，如增塑剂、缓凝剂等，可以提高砂浆的流动性和抗渗性，减少砂浆开裂的可能性。
二、施工工艺
1.控制水灰比
水灰比过低会导致砂浆流动性差，无法充分填充墙体表面的微小空隙，使得墙面抹灰开裂的可能性增加。在施工中要严格控制水灰比，确保砂浆的流动性和均匀性。
2.控制抹灰厚度
在进行墙面抹灰时，要控制好抹灰层的厚度。过厚的抹灰层容易出现开裂，建议每次抹灰层不宜超过2厘米。
3.采用适当的抹灰方法
在进行水泥砂浆墙面抹灰时，采用适当的抹灰方法能够有效减少开裂的可能性。常用的抹灰方法包括喷涂抹灰、机械抹灰等，这些方法能够保证砂浆的均匀性和流动性。
4.合理控制施工温度 在进行水泥砂浆墙面抹灰时，要合理控制施工温度，避免在高温或低温条件下施工。高温下水泥砂浆易干燥收缩，低温下水泥砂浆的凝结速度慢，这些都会增加墙面抹灰开裂的可能性。
三、养护措施
1.保持墙面湿润
在水泥砂浆墙面抹灰后，要及时进行养护，保持墙面湿润。通常可以采用覆盖湿布、喷水养护等方法，确保砂浆充分凝固和结实。
填充墙砌体及水泥砂浆地面裂缝防治措施
填充墙砌体及水泥砂浆地面裂缝防治措施
第一节 填充墙砌体裂缝
（一）混凝土空心砌块填充墙裂缝
一、原因分析：
（1）填充墙框架梁底的水平裂缝，主要是操作不当造成的。如砌块的砌筑高度有偏差，引起高度误差；或砌块刚好嵌进去而上面没有灰缝；或砌到梁底时的水平灰缝过大；或碰到顶上一块不是整块砌块就用黏土砖塞砌；因砌块填充墙一次砌到梁底，加之水平灰缝干缩与沉缩，砌块的干缩下沉，造成框架梁底产生水平裂缝；
（2）产生阶梯形裂缝的原因：
1）砌块使用时没有达到28d龄期，收缩值偏大；
2）砌块顶端不带砂浆，有的竖缝中的砂浆不饱满。
3）砌块几何尺寸有误差，加上操作者素质差，砌筑竖缝宽度不一、水平缝厚薄不匀，在干缩和收缩的作用下，产生阶梯形裂缝或沿砌块周边裂缝；
（3）门窗顶头的斜裂缝，因为在窗洞口处容易导致各种应力集中，在孔洞转角部位应力迹线呈斜向，孔洞角外应力大于砌体的抗拉、抗剪强度；
（4）框架柱与填充墙之间竖直裂缝，由于砌块排列不当、墙交叉处没有咬槎，竖缝过宽、水平灰缝过窄，或纵墙与横墙的收缩方向不同，开凿沟槽的振动、封嵌不实、收缩不同等，均会引起竖向裂缝。
二、防治措施： （1）原有裂缝的处理：铲除框架梁底水平裂缝上下各100mm宽的抹灰层或装饰层，扫刷干净，冲洗晾干。凡有斜砖松动或灰浆不饱满，必须拆除后重砌。用聚合物砂浆抹灰，埋贴玻璃纤维网格布，压实刮平；
（2）阶梯形裂缝、门窗顶头的斜裂缝及竖向裂缝的处理：
1）裂缝宽度小于0.5mm时，铲除裂缝处的空鼓脱壳的装饰层，扫刷冲洗干净、晾干，采用聚合物砂浆修补，涂刷范围沿裂缝周边扩大300mm；
2）裂缝宽度在0.5～3.0mm之间时，清扫干净缝内浮灰杂物，用与墙面颜色相同的嵌缝材料嵌填；
3）当墙体裂缝较严重，最大裂缝宽度大于5mm时，应查明裂缝原因，制订处理方案，经有关方认可后，按方案要求加固处理。
（二）加气混凝土砌块填充墙裂缝
一、原因分析：
房屋墙体有裂缝整改措施

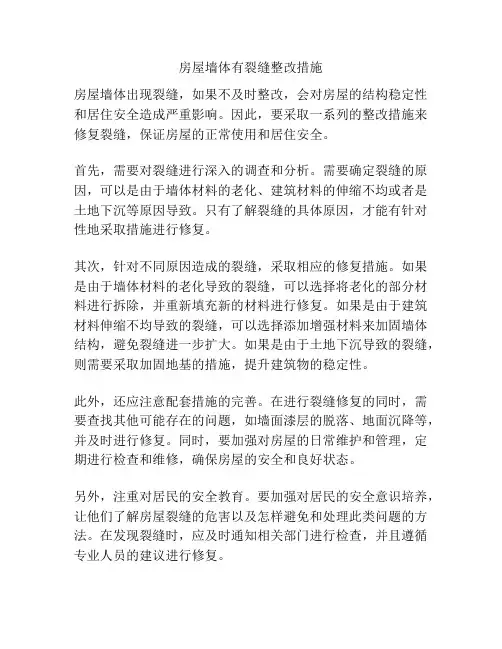

房屋墙体有裂缝整改措施
房屋墙体出现裂缝，如果不及时整改，会对房屋的结构稳定性和居住安全造成严重影响。因此，要采取一系列的整改措施来修复裂缝，保证房屋的正常使用和居住安全。
首先，需要对裂缝进行深入的调查和分析。需要确定裂缝的原因，可以是由于墙体材料的老化、建筑材料的伸缩不均或者是土地下沉等原因导致。只有了解裂缝的具体原因，才能有针对性地采取措施进行修复。
其次，针对不同原因造成的裂缝，采取相应的修复措施。如果是由于墙体材料的老化导致的裂缝，可以选择将老化的部分材料进行拆除，并重新填充新的材料进行修复。如果是由于建筑材料伸缩不均导致的裂缝，可以选择添加增强材料来加固墙体结构，避免裂缝进一步扩大。如果是由于土地下沉导致的裂缝，则需要采取加固地基的措施，提升建筑物的稳定性。
此外，还应注意配套措施的完善。在进行裂缝修复的同时，需要查找其他可能存在的问题，如墙面漆层的脱落、地面沉降等，并及时进行修复。同时，要加强对房屋的日常维护和管理，定期进行检查和维修，确保房屋的安全和良好状态。
另外，注重对居民的安全教育。要加强对居民的安全意识培养，让他们了解房屋裂缝的危害以及怎样避免和处理此类问题的方法。在发现裂缝时，应及时通知相关部门进行检查，并且遵循专业人员的建议进行修复。
最后，还应建立有效的监督机制。政府、业主委员会等相关部门要加强对房屋整改工作的监督和管理，确保整改措施的有效实施。定期进行检查和评估，对于存在重大问题和隐患的房屋要及时采取措施进行整改，以确保房屋的安全和居住者的安全。
总之，房屋墙体出现裂缝需要进行及时的整改，保证房屋的结构稳定性和居住安全。通过深入调查分析、采取针对性的修复措施、完善配套措施、加强安全教育和建立监督机制，可以有效地修复裂缝，确保房屋的使用安全。
深度剖析墙面裂缝原因及处理方法
深度剖析墙面裂缝原因及处理方法
深度剖析墙面裂缝原因及处理方法
墙面裂缝是大家日常关注的明显问题，也是建筑业中一直在进行完善的质量问题，裂缝的存在削弱了结构的整体性、耐久性及抗震性能，同时也给使用者在观感上造成不良影响。墙面裂缝的原因有很多种，相应的处理方法也是有多种形式，下面我们一起来剖析一下墙面裂缝所产生原因和处理方法。
一、按照装饰层结构层区分：
1、表面乳胶漆、壁纸裂缝
原因：表面装饰层没有干透就遭遇温度、湿度变化，或是使用较劣质乳胶漆材料或是面层施工完毕后没有合理防护，一般为龟裂缝，壁纸裂缝一般由基层开裂引起；
处理方法：细砂纸打磨面层裂缝区域，处理干净后涂刷同等面层材料，壁纸接缝开裂采用温水湿润重新粘贴；
2、腻子找平层裂缝、起鼓
原因：水泥砂浆抹灰层水灰比过大、含泥量大、未干燥即腻子找平，基层有浮灰、油污，找平层没有干透就遭遇温度、湿度变化，腻子会出现龟纹裂缝；
处理方法：先铲除起鼓位置，用尖锐工具将裂缝扩大倒锥形，填入嵌缝石膏并进行打磨找平，贴上网格布（网格胶带、玻纤胶带、亚麻布）后用腻子进行找平，面积不大也可铲除全裂缝位置，最后按照正常的工序刷漆或者贴壁纸都可；
3、水泥砂浆抹灰层裂缝
原因：墙体材料（轻质砖、蒸汽砖、空心砖）砌筑未按相应施工工序作业，水泥标号过大，原材料含泥量过大，抹灰层一次性成型，未按要求粘贴防裂网片或亚麻布，抹灰层施工时没有对墙体湿润或是完成后未有效养护，抹灰层和墙体基体黏合不紧密都会导致抹灰层空鼓及墙体开裂，一般为不规则或规则裂缝；
处理方法：如果抹灰层出现大面积空鼓，应该敲掉原抹灰层，重新做一次水泥砂浆抹灰层，找平后再按正常工序刷漆或者贴壁纸。不过，这样处理后造价会相对提高，业主可根据自己的经济能力选择修补方式。如果只是出现大面积开裂，没有翻砂、空鼓、脱落情况，可以清理装饰面层后满贴纤维网格布或使用白水泥进行打底，再按正常工序刷漆或者贴壁纸。造价相对较低的方式是，直接在原有墙面上钉一层薄壁石膏板，需要环保乳白胶和钢钉同时使用。
内外墙抹灰空鼓开裂防治方案(2篇)
第1页共5页 内外墙抹灰空鼓开裂防治方案
空鼓开裂修补方案
1、确定空鼓开裂的具体位置，用粉笔画出切割线，切割线比空鼓开裂部位宽出不少于100mm，
2、用切割机对划线部分进行切割，且周边切割成斜坡，禁止直接用锤子打凿，防止对周边粉刷层的影响，造成二次空鼓；
3、切割后必须保证基层干净；
4、用建筑胶加水泥扫毛
5、粘贴玻纤网格布，喷雾水湿润；
6、用1；3水泥砂浆加水泥用量的0，____%建筑胶水进行修补；
7、洒水养护。
(墙体产生裂缝的主要原因；1，材料的自身收缩；2，温度产生变形；3，施工因素。预防墙体裂缝出现的方法除了在施工过程中严格按照相关技术规范中的要求施工外，还有设计及施工方面的技术措施。)
内外墙抹灰空鼓开裂防治方案（二）
景观绿化提升工程
抹灰空鼓开裂防治方案
福建省筑信工程建设有限公司
抹灰空鼓开裂防治方案
一、工程概况
1、工程名称：集鑫a、马山安置小区形象优化及景观绿化提升工程
2、工程地点：湖里区集鑫a、马山安置小区 第2页共5页 3、建设单位：厦门市湖里区建设局
4、代建单位：厦门市湖里区国有资产投资有限公司
4、设计单位：万地联合(厦门)工程设计有限公司
5、监理单位：厦门圣德信工程管理有限公司
6、施工单位：福建省筑信工程建设有限公司
7、监督机构：厦门市湖里区建设工程安全质量监督站
8、工程总概况。本项目为集鑫a、马山安置小区形象优化及景观绿化提升工程含地下室的室内公共部位装修改造、门窗改造及外墙面干挂石材等，外墙面高度为____米，总建筑面积为____平方米。马山安置小区1~4#楼地下室装修、外墙装修、门窗安装、水电改造、室内公共部位装修、东西侧店面装修等改造提升工程；集鑫a小区5#、6#楼地下室装修、外墙装修、门窗安装、水电改造、室内公共部位装修等改造提升工程。
在工程施工过程与质量检查中竣工验收核验时，常常发现墙面抹灰层出现空鼓、裂缝，甚至脱落等质量通病，不仅响工程质量，而且影响使用功能和建筑物寿命，严重的尚须返工重抹，造成经济损失。对此我部针对性的分析其原因并提出一些防治措施。
住宅楼墙、楼地面裂缝处理方案
住宅楼墙、楼地面裂缝处理方案
一、前言
住宅楼在使用过程中，墙、楼地面出现裂缝是较为常见的问题。这些裂缝不仅影响建筑物的美观，还可能会对结构安全和使用功能造成一定的影响。因此，及时采取有效的处理方案至关重要。本文将针对住宅楼墙、楼地面裂缝的产生原因进行分析，并提出相应的处理方案。
二、裂缝产生的原因
（一）材料原因
1、 混凝土和砂浆的配合比不合理，导致强度不足，容易产生裂缝。
2、 水泥、砂、石子等原材料质量不合格，影响混凝土和砂浆的性能。
（二）施工原因
1、 施工过程中，混凝土浇筑不连续，存在施工缝，容易产生裂缝。
2、 振捣不密实，混凝土内部存在空隙，影响其强度和整体性。
3、 养护不当，混凝土在硬化过程中缺水，导致收缩裂缝的产生。
（三）设计原因
1、 建筑物的结构设计不合理，如墙体过长、过高，未设置伸缩缝等。 2、 楼板的厚度不足，承载能力不够，容易产生裂缝。
（四）温度原因
1、 季节交替时，温度变化较大，混凝土和砌体材料热胀冷缩，产生温度裂缝。
2、 建筑物内部和外部温度差异较大，也会导致裂缝的出现。
（五）地基原因
1、 地基不均匀沉降，导致墙体和楼地面产生裂缝。
2、 新建建筑物与相邻建筑物基础距离过近，相互影响，产生裂缝。
三、裂缝的类型及特点
（一）墙体裂缝
1、 竖向裂缝：一般出现在墙体的中部，多为由于墙体材料收缩或地基不均匀沉降引起。
2、 水平裂缝：通常出现在楼板与墙体交接处，多为由于温度变化或施工不当引起。
3、 斜裂缝：常见于墙角处，多为由于地基不均匀沉降或墙体承载力不足引起。
（二）楼地面裂缝
1、 表面裂缝：多为不规则的细小裂缝，主要由于混凝土表面失水过快或养护不当引起。 2、 贯穿裂缝：裂缝贯穿整个楼板厚度，对结构安全有较大影响，通常是由于设计不合理或施工质量问题导致。
四、裂缝处理方案
（一）表面处理法
对于宽度较小、深度较浅的裂缝，如表面裂缝，可以采用表面处理法。具体操作如下：
浅谈外墙水泥砂浆开裂的原因及防治
浅谈外墙水泥砂浆开裂的原因及防治
简介：随着我国经济水平的不断发展，外墙材料日益更新，从水刷石到马赛克到条砖 等，档次快速提升，施工的要求也越高。 在主要使用的外墙砖工程中， 建筑物外墙渗漏现象 比较突出，直接影响建筑工程质量， 同时渗漏的产生也影响了建筑物的功能， 对室内装饰造
成霉烂脱落，影响建筑物的使用。而这些渗漏的产生除了墙体砌筑、外墙砖铺贴不规范、窗 台等细部节点构造工程处理不合理等引起外， 墙体装饰层开裂即外墙水泥砂浆开裂是造成渗
漏的主要原因之一，危害性很大。
关键字：结构设计事故处理
一、水泥砂浆裂缝产生的原因
1原材料选材及配料不当。
①一些施工单位在施工中对建筑物的梁板、柱等选用较好的水泥和骨料等，
错误认为粉刷时不用考虑结构安全问题则米用低标号的水泥及细骨料， 导致水泥
砂浆的收缩偏大而开裂
② 水泥砂浆的配料中简单掺入石膏或石灰粉，虽和易性改善，但砂浆强度下
降，抗剪切力和粘接强度也随之下降，易起壳（空鼓）开裂。
2、 施工工艺不当或未按规范要求施工
① 砂浆粉刷分格条分布不合理或嵌入太深，破坏外墙底层的整体性。
② 墙面勾缝处砂浆强度不够，厚度不够、疏密不均，砂浆搅拌不均或采用人 工拌和。
③ 砂浆外粉刷施工工序掌握不当，养护人员（基层处理过湿或过干）浇水不足
或过度均会引起面层脱落或干缩。］
④
未掌握不同墙体材料如红砖、空心粘土砖，水泥空心砌块、加气混凝土砌 块的材质、材性，应采用不同操作方法进行粉刷。
⑤ 墙体砌筑过程中砂浆强度差、粘接力不够、不密实、不饱满，砌体整体性 差或砌筑方法错误而产生通缝、空缝、瞎缝而引起裂缝。
⑥ 操作人员工作时通常用左手握条砖，右手在条砖上抹水泥砂浆，这样容易 造成左手握条砖部位无水泥砂浆，粘贴时空鼓而引起渗漏。
3、 墙体结构变形引起裂缝：地基不均匀沉降横墙间距过大，砖墙转角应力
集中处未加钢筋、门窗洞口过大，变形缝设置不当等原因而使墙体因强度、 刚度、
抹灰层空鼓开裂的6个原因及6个防控措施
抹灰层空鼓开裂的6个原因及6个防控措施
抹灰工程施工质量一直是项目交付、业主验房的重要关注点，尤其是抹灰层的空鼓开裂问题高居业主质量投诉的榜首，如何控制抹灰层的空鼓开裂风险是我们工程人的重要工作。中天九建质量月微课堂《抹灰空鼓原因及防控措施》对抹灰层的空鼓开裂问题的管控进行分析总结。
一、空鼓产生原因
1、原材料管控不足
砂浆中机制砂内石粉过多，粘性太大、操作不便，抹灰完成后容易造成墙面开裂、空鼓；现场工人为操作方便私自添加砂浆王、砂浆精甚至洗衣粉等外加剂造成强度不足引起空鼓。
2、基层处理不到位，未浇水湿润
基层处理无专人监管和验收，关键部位节点处理不到位，带“病”进入下道工序。混凝土表面浮浆太多未进行界面冲刷；墙面拍浆前未提前1天浇水湿润，墙面抹灰前未对基层墙提前（2天、早晚各1次）浇水湿润。
封堵不密实
顶塞不到位
3、未挂网处理
不同结构交接处、管槽修补处未挂钢丝网。
不同材料交接处未挂网 线管开槽处未挂网
4、拍浆不规范，养护不到位
拍浆分布不均匀、漏拍，拍浆面积不满足要求，效果不达标；拍浆后没有及时进行养护，造成拍浆强度未达标。
5、玻纤网未按要求设置
抹灰墙面玻纤网铺贴率不足100%，且未设置于抹灰面层上部，起不到防开裂、空鼓的效果。
6、养护
养护周期不足，每天养护次数过少，失水过快造成空鼓开裂。
二、空鼓、开裂预控措施
1、原材管控
对砂浆进场质量严格把控，以车为单位进场检查检验，对有问题的砂浆坚决要求退场；砂浆中机制砂内的石粉宜控制在10%左右，利于和易性和粘性，便于工人操作。施工过程专人管控砂浆，一经发现工人私自添加砂浆王、砂浆精或洗衣粉等外加剂严肃处理。
2、工序管控
基层处理
螺杆眼、槽钢洞、连墙件洞口按照要求进行封堵；结构缺陷及时修补和处理。
螺杆洞封堵
基层处理 现场封堵
挂网措施
不同材料交接处、开槽处封堵后进行挂网处理，烟道与墙体之间缝隙填塞饱满、密实后满挂钢丝网，玻纤网/钢丝网片与基体搭接宽度每边宽度≥150mm，平整无翘曲，网片之间搭接宽度≥100mm。
