永磁机构原理与设计方案简介
永磁机构原理介绍
永磁机构原理与性能随着电力系统的技术发展及智能化进程，用户对开关提出了更高的要求，作为开关心脏的真空灭弧室、作为开关动力来源脉的操作机构、作为智能化开关大脑的控制器的长足进步，必将使开关面临一场令人激动的革命，以智能化的永磁真空断路器为代表、将这三者有机的整合，使开关设备的性能达到了前所末有的高度永磁机构结构图：我们的单稳态永磁机构主要由动铁心、定铁心、钕铁硼稀土永久磁铁、工作线圈、驱动轴五部分组成双稳永磁机构态结构示意图主要由动铁心、定铁心、钕铁硼稀土永久磁铁、合闸线圈、分闸线圈、驱动轴6部分组成驱动轴合闸线永久磁铁动铁芯定铁芯分闸线单稳态永磁机构断路器的工作原理：合闸：•磁场产生的驱动力F磁= B2S/2μ•合闸阻力：分闸簧F分簧=F分簧，在主回路闭合后+F超程簧(=k2X)•合闸运动条件：F磁>F分簧•运动方程 F 磁-F 分簧 -（F 超程簧） =ma •机构闭合后F 磁= B 2S/2μ >F 分簧 +F 超程簧控制器控制外部电路向线圈提供驱动电流，线圈电流产生的磁场与永久磁铁产生的磁场方向一致，相互叠加，随着线圈驱动电流的不断增大，磁场产生的驱动力F=0221 S B 逐渐变大。
当驱动力大于断路器提供的分闸保持力时，动铁心按照牛顿定律: F=ma 向合闸方向运动，并且驱动力随着磁隙的减小而急剧增大，该特点与断路器的机械特性完全吻合，最终将动铁心推到合闸位置。
此时切断线圈电源。
由于铁磁回路已经闭合，磁阻非常小，永磁驱动的磁场力已足以克服断路器的合闸保持力，无须线圈电流的磁场而完成合闸的锁扣过程。
永磁机构之前的操作机构依靠机械闭锁，半轴处的材料与扣接量对性能影响很大，目前尚无满意的解决方案。
材质硬；耐磨、易碎，材质软；不易碎、不耐磨，两方面的缺陷部分，都会造成扣接失败，尤其在35KV 的断路器，因为驱动力大、速度高，及操作频繁的场合，机构的可靠性已经使得用户苦不堪言。
由永磁机构原理图显而易见，永磁机构通过平面磁力吸合，从原理上彻底消除了该类问题，大幅度提高了机构的寿命。
永磁技术的工作原理是啥
永磁技术的工作原理是啥
永磁技术的工作原理主要有:
1. 利用两种不同磁性能材料的组合来产生永磁效应。
2. 一般是由硬磁性材料(如钕磁石)和软磁性材料(如铁)组合制成。
3. 硬磁性材料易被磁化,但残留磁性强,软磁性材料残留磁性弱。
4. 将软磁性材料做成闭合磁路,然后磁化硬磁性材料。
5. 硬磁性材料产生强大磁场,软磁性材料集中磁力线,形成稳定磁路。
6. 即使去除外加磁场,也可保持磁性,实现永磁效应。
7. 改变两种材料的组合和配比,可设计出不同性能的永磁体。
8. 利用永磁效应可制成各种电机、传感器、扬声器等部件,应用极广。
9. 还可用于磁悬浮列车、磁力螺丝起子、磁性珠宝等。
10. 永磁技术简单实用,应用前景广阔。

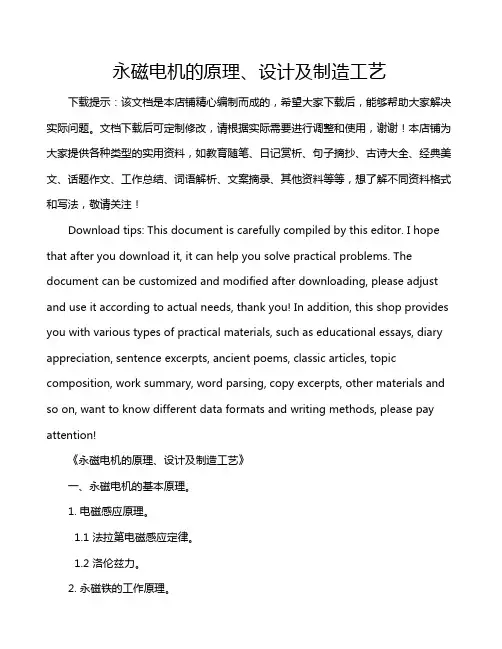

永磁电机的原理、设计及制造工艺
永磁电机的原理、设计及制造工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!《永磁电机的原理、设计及制造工艺》一、永磁电机的基本原理。
永磁机构工作原理
永磁机构工作原理随着电气化铁路运营里程的增长，高速、重载已成为电气化铁路发展的方向，这就要求牵引供电系统为电力机车提供更安全、经济、可靠和高质量的电能，自动过分相技术应运而生，但由于换相过程中极易产生过电压和合闸涌流，对牵引变压器的冲击很大，极大制约自动过分相技术的发展。
自动过分相转换装置的核心部件是真空负荷开关，而真空负荷开关的长寿命和可靠性是急需解决的问题。
从技术上讲，真空灭弧室技术的发展，使其电寿命大大增加。
其机械寿命从传统的两千次跃增为几万次，因此，与其配合的操动机构的机械寿命及可靠性成为较突出的问题。
传统的弹簧操动机构，结构复杂，零件数量多，且加工精度要求高；电磁机构虽然机构相对简单，零件数量少，但电源电压波动对合闸速度影响较大，操作电流大，无法调控分合闸速度和相位；使用寿命没有根本突破，对电力系统操作的过电压和合闸涌流的控制更无从谈起。
永磁机构采用一种全新的工作原理和结构，工作时主要运动部件只有一个，无需机械脱、锁扣装置，故障源少，可靠性较高，且使用寿命长，一般达十万次以上，同时控制分合闸相位，实现同步控制，从而减少过电压和涌流对系统的冲击，减少系统保护的投入，提高系统整体寿命。
因此永磁操作机构是智能选相真空开关的必然选择.1 永磁机构工作原理当该机构处于合闸位时，线圈中无电流通过，由永磁作用保持动铁心在上端。
分闸时，特定方向的电流通过操作线圈，该电流在动铁心上端产生与永磁体磁场相反的磁场，使动铁心受到的磁吸力减小，当动铁心受到的向上的合力小于弹簧的拉力时，动铁心向下运动，实现分闸。
当处于分闸位置，操作线圈中通过与分闸操作相反的电流。
该电流在静铁心上部产生与永磁体磁场方向相同的磁场，在动铁心下部产生与永磁体磁场相反的磁场，使动铁心下端所受到的磁吸力减小。
当操作电流增大到一定值时，向上的电磁合力大于下端的吸力与弹簧的反力，动铁心向上运动，实现合闸。
2 智能选相原理智能选相（同步关合技术）就是开关在电流或电压的过零点进行分、合闸操作，断路器分合闸时间的稳定性是实现同步开断的基本要求.由于永磁机构的机构简单，传动部件少，相对弹簧机构而言，其分合闸时间的分散性较小，有利于发展为同步关合的断路器。
永磁机构原理
永磁机构原理
永磁机构是一种利用永磁材料产生磁场的装置，它可以将磁场用于各种应用，如电机、发电机、传感器等。
永磁机构的原理是基于永磁材料的磁性特性和磁场的作用原理。
首先，永磁机构的核心是永磁材料。
永磁材料是一种具有自发磁化特性的材料，它可以在没有外部磁场的情况下产生磁场，并且可以保持这种磁场长时间不衰减。
常见的永磁材料有铁氧体、钕铁硼、钴磁铁等。
这些材料具有较高的矫顽力和剩磁，使得它们可以产生较强的磁场。
其次，永磁机构利用永磁材料产生的磁场来实现各种功能。
在电机中，永磁机构可以产生旋转磁场，从而驱动电机转动；在发电机中，永磁机构可以产生感应磁场，从而将机械能转化为电能；在传感器中，永磁机构可以产生静态磁场，从而实现对磁场变化的敏感检测。
这些功能都是基于永磁材料产生的磁场所实现的。
另外，永磁机构的工作原理还与磁场的作用原理密切相关。
磁场是一种具有方向和大小的物理场，它可以对磁性物质和电流产生作用。
在永磁机构中，磁场可以通过永磁材料的磁化产生，并且可
以对周围的物质和电流产生作用。
这种作用可以通过磁力线的分布
和磁场的能量来描述，从而实现对物理过程的控制和转换。
总的来说，永磁机构的原理是基于永磁材料的磁性特性和磁场
的作用原理。
它利用永磁材料产生的磁场来实现各种功能，如驱动、转换和检测等。
因此，永磁机构在电机、发电机、传感器等领域具
有重要的应用价值，对于提高能源利用率和提升设备性能具有重要
意义。

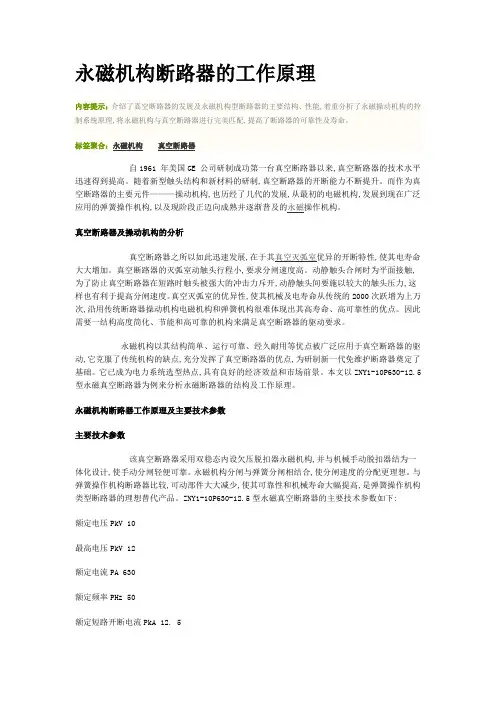

永磁机构断路器的工作原理
