玻璃蚀刻材料和工艺
玻璃可以丝印吗？玻璃丝印—特殊的丝印工艺
玻璃可以丝印吗？玻璃丝印—特殊的丝印工艺丝印号称除了水和空气之外无所不印，玻璃可以丝印吗？当然是没问题的。
玻璃丝印是一种特殊的丝印。
玻璃丝印对丝印材料，丝印工艺，丝印技术都有特殊要求，工序可谓相当繁多。
玻璃的特殊丝印工艺—1．玻璃制品蚀刻丝印。
长期以来，玻璃制品的蚀刻装饰，是在玻璃表层热涂蜡层及其它增固材料，作为抗蚀层，然后再在涂层上用针、小刀等刻出图案纹样，露出玻璃表面，然后在此部位上着氟氢酸进行腐蚀。
此工艺延续至今还有厂家应用，但其加工方法费时、费力、效率低下。
丝印蚀刻工艺，使玻璃制品的蚀刻装饰变得简便、省时、省力。
玻璃的蚀刻丝印，有热印及冷印两种方法。
热塑性蚀刻丝印，是将石蜡、沥青、硬脂酸等所配制的粘合剂，加入少量的抗蚀粉调制成抗蚀印料，通过热印丝网版，按设计图样，把印料刮印至玻璃表面，形成抗蚀膜的。
抗蚀膜上露出玻璃的部分，即是需要蚀刻的图案。
蚀刻采用氯氟酸进行，蚀刻后要用开水冲洗掉印在玻璃上的抗蚀层。
玻璃丝印蚀刻，也可以采用冷印方法进行。
抗蚀印料可使用特制的沥青漆加抗蚀粉，也可购买市售的抗依油墨。
印刷完成后，待抗蚀膜完全干燥，便可进行氢氟酸腐蚀了。
热印适于二方连续、四方连续图案纹样的蚀刻，冷印适应单独纹样的蚀刻。
2．玻璃冰花丝印。
冰花俗称桔皮纹，它实际上是非常细小的低熔点玻璃颗粒。
这种细小的玻璃颗粒，含铅成分高，有彩色和无色两种，彩色的色相有红、黄、蓝、绿、白等，亦可配制出中间色调。
转载注明出处：印刷知识大全/blog Copyright 2009:我的耗材丝印冰花装饰，素雅大方，多用于建筑玻璃装饰和工艺美术玻璃装饰，如高级玻璃器皿、灯具等的装饰。
丝印玻璃冰花装饰，是先在玻璃表层丝印有色或无色的玻璃熔剂层（助熔剂），然后再将冰花玻璃颗粒撒在这层玻璃熔剂层上．通过500～590℃的烧结，使玻璃表面的熔剂层和冰花颗粒层共熔而产生浮雕效果的。
如在玻璃上丝印的是有色熔剂，而微的冰花是透明的，通过高温共熔，则玻璃冰花纹样部位的熔剂层退色，而在玻璃面上形成有色、隆起的透明浮雕纹样。
玻璃表面化学深蚀刻的工艺原理与操作方案
解决方案: a: 试加10%络合剂 b: 试加8%氧化剂 c: 试加30%络合剂及18%氧化剂。
5: 深度和冰棱都理想,就是凹面不亮？
解决方案: 对全量加入12%—25%缓冲剂并适量延长蚀刻时间约30—50min即可。
6: 环境气味太重可添加FC129, 对全量加入0.03—0.05%。
6: 冬天化学蒙砂的反应速度太慢的解决方案是在池液中适量添加55%HF与氧化剂即可大大提快蒙砂速度,平置琳砂法的解决方案是在平池上端安装数个浴霸红外线灯泡,使被淋砂物质有温度提升,导至蒙砂时间提速, 提高产效.
7: 夏天蒙砂后的玻璃板面易出现象泪痕似的花道, 解决方案例如改变蒙砂粉配比结构, 不用H2SO4而选用31%HCL, 这个原理是可大大减缓蒙砂速度, 导至不易产生二次水道性再蚀刻。
事隔月把,我为所里试制出第一桶丝网型可剥离拷贝油墨,为此全所上下还开了个茶杯表彰会,会上我快活地龇牙咧嘴一个劲嘿嘿嘿……也许是受神经质感染,大伙会也都呵呵呵……嘿嘿嘿……嘿嘿喷了水的刘好被揪着耳朵乱嚼妈呀哎呀…….闭会后财会老杨给了我一个信封,里头妈哎齐唰唰三张崭新一百的…呵呵呵……有意思……倒赚150…
说巧成书就此将黄金凹蒙加工技术献给<<艺术玻璃>>的读者您:
具体操程序如下:
1. 准备材料如下:a凹蒙玻璃,b空白丝网c丝网网刮d较宽幅单面胶带e空气喷枪f玻璃色漆g 拷贝油墨
2. 用空白丝网将拷贝油墨印刷在凹蒙玻璃背面上,
3. 自然干燥大约30---50分钟,
4. 用空气喷枪将有色的玻璃漆均匀喷涂到干燥的拷贝油墨面上,
1：无论平置淋砂法或垂直浸泡法,在蒙砂之前必须将玻璃制品进行彻底脱脂清洗,并视工艺状态,决定是否用水喷枪对已脱脂的玻璃表面再度冲淋, 方向可由上至下往复操作,
玻璃工艺中的表面改性与涂层技术
玻璃工艺中的表面改性与涂层技术1. 前言玻璃作为一种传统的材料，因其优异的透明度、化学稳定性和机械性能，在许多领域有着广泛的应用。
随着科技的进步和工业的发展，对玻璃的性能要求也越来越高。
表面改性和涂层技术作为玻璃加工的重要手段，能够显著提升玻璃的性能，拓宽其应用范围。
本文将详细探讨玻璃工艺中的表面改性和涂层技术。
2. 表面改性技术表面改性技术是指通过物理或化学方法改变玻璃表面性质的技术。
常见的表面改性方法有：化学蚀刻、物理气相沉积（PVD）、化学气相沉积（CVD）等。
2.1 化学蚀刻化学蚀刻是利用化学反应去除玻璃表面一定厚度的物质，以改变其表面形貌和粗糙度的方法。
常用的蚀刻剂有氢氟酸、硫酸等。
化学蚀刻可以实现对玻璃表面的精细加工，用于制作微孔、微通道等结构。
2.2 物理气相沉积（PVD）PVD技术是通过真空条件下，将蒸发源的固体材料蒸发并沉积在玻璃表面，形成一层均匀、致密的薄膜。
常见的PVD方法有真空蒸发、磁控溅射等。
PVD技术可以用于制备各种功能性薄膜，如防指纹膜、抗反射膜等。
2.3 化学气相沉积（CVD）CVD技术是通过在真空条件下，将气体前驱体在加热或光照的条件下分解，在玻璃表面沉积一层薄膜。
CVD技术可以实现对玻璃表面进行纳米级加工，用于制备纳米结构薄膜。
3. 涂层技术涂层技术是在玻璃表面涂覆一层或多层涂层，以改善玻璃的性能和增加其功能。
常见的涂层方法有溶胶-凝胶法、喷涂法、 roll-to-roll 涂层等。
3.1 溶胶-凝胶法溶胶-凝胶法是通过溶液中的金属盐或氧化物与醇或酸反应，形成溶胶，随后溶胶凝胶化形成涂层。
该方法可以实现对玻璃表面进行精细调控，制备出具有特定性能的涂层，如光学涂层、抗菌涂层等。
3.2 喷涂法喷涂法是将涂料通过喷枪喷涂在玻璃表面，形成均匀的涂层。
喷涂法适用于大面积涂层制备，效率高，成本低。
常见的喷涂方法有空气喷涂、高压喷涂等。
3.3 roll-to-roll 涂层roll-to-roll 涂层是一种连续涂层制备技术，通过滚轴将涂料均匀涂覆在玻璃表面。
玻璃的表面化学深蚀刻的工艺原理与其操作方案
玻璃的表面化学深蚀刻的工艺原理与其操作方案发布日期：2010-5-15 2:57:46 | | 来源：admin一、化学蚀刻的原理：我们知道玻璃属于无机硅物质中的一种,非晶态固体。
易碎;透明。
它与我们的生活密不可分,现代人已不再满足于物理式机械手段加工的艺术玻璃制品,更致力于用多种化学方式对玻璃表面进行求新求异深加工,以求得到更好的视觉享受,从而使玻璃产品的附加值再度得到提高. 例如对玻璃表面进行化学粗化[蒙砂;玉砂],化学深蚀刻[凹蒙;冰雕],化学抛光及其它工艺,本文论述的重点将是玻璃化学的氧化与还原反应的构造及工艺操作控制性。
对于玻璃蚀刻液中起氧化反应的物质是选择纯液质的能与玻璃起氧化反应的可以是H2SO4; HCL, HNO3. 它们能与玻璃中的硅原子发生氧化作用,形成SIO2, 做为蚀刻液中设定的络合剂氢氟酸正好能将SIO2再次分解, 从而形成我们设计的化学反应程式,达到对玻璃表面进行蚀刻的目地。
例如程式:a:3SI+4HNO3=3SIO2+2H2O+4NO b:SIO 2+6HF = H2[SIF6]+2H2O对玻璃蚀刻液配制可以展现的物质性质包含氧化剂;络合剂;缓冲剂;催化剂;附加剂;表面活性剂;酸雾抑制剂. 如下再例:氧化剂：H2SO4 ; HCL ; HNO3;还原剂：HF缓冲剂：H2O; CH3COOH;催化剂：NH4NO3; CuSO4; NaNO2; AgNO3;附加剂：Br2酸雾抑制剂：FC-129; FC-4; FT248TM 湿润活性剂; 长直链烷基TH系; 烷基酚聚氧乙烯醚按重量百分比配制玻璃蚀刻液可以视深蚀刻、浅蚀刻及抛光要求对蚀刻液中各物质百分比投料进行调整. 如下续例:缓冲剂--------------------------------------- 40----67%氧化剂--------------------------------------- 15----38%络合剂--------------------------------------- 27----45%催化剂--------------------------------------- 0.03---0.06附加剂--------------------------------------- 0.05---0.1--------------------------- 0.04酸雾抑制剂----------------------------------0.003重度蚀刻液中氧化剂控制在20%左右; 值得提醒的是被蚀刻的玻璃凹面呈抛光状态的控制是将缓冲剂的量放在60%左右. 若冰棱小可适量提高络合剂比例上升4%—8%左右.对于玻璃表面化学抛光方案另再续实例如下:1: 100g五倍子酸+ 305ml乙醇胺+ 140ml水+ 1.3g吡嗪+ 0.24mlFC1292: 60ml49%HF +30mlHNO3[69%] +30ml/5ml/LCrO3+2gCu[NO3]+ 60ml CH3COOH + H2O 60ml3: 100gH2O+ 40% HF36g + 68%HNO3 + NaNO2 0.03g +0.24mlFC--3或0.02gFT2484: 50g HNO3[68%] + 30gHF {55%} + CH3 COOH 30 g+0.6gBr2对于以上各种化学配比希望操作人再次调试以获得良好结构比,满足工艺要求！二、关于对玻璃表面蚀刻的冰棱大小及深度的调整方案∶1: 蚀刻深度较理想,但冰棱较小或没有？解决方案: 对全量加入5%—16%络合剂适量调整。
玻璃蚀刻液的配方及使用方法

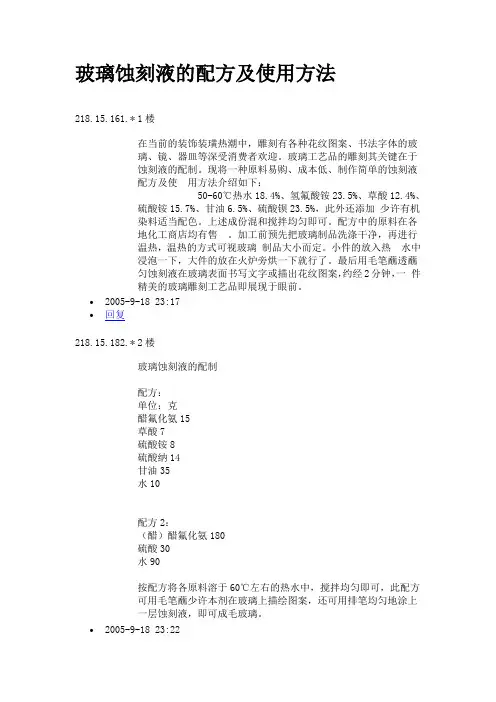

玻璃蚀刻液的配方及使用方法218.15.161.* 1楼在当前的装饰装璜热潮中，雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。
玻璃工艺品的雕刻其关键在于蚀刻液的配制。
现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下：50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%，此外还添加少许有机染料适当配色。
上述成份混和搅拌均匀即可。
配方中的原料在各地化工商店均有售。
加工前预先把玻璃制品洗涤干净，再进行温热，温热的方式可视玻璃制品大小而定。
小件的放入热水中浸泡一下，大件的放在火炉旁烘一下就行了。
最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案，约经2分钟，一件精美的玻璃雕刻工艺品即展现于眼前。
∙2005-9-18 23:17∙回复218.15.182.* 2楼玻璃蚀刻液的配制配方：单位：克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2：（醋）醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中，搅拌均匀即可，此配方可用毛笔蘸少许本剂在玻璃上描绘图案，还可用排笔均匀地涂上一层蚀刻液，即可成毛玻璃。
∙2005-9-18 23:22回复218.15.182.* 3楼酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸，而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。
用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性，它可以伤及人的皮肤甚至骨头，且挥发的气体具有毒性和腐蚀性。
因此，对玻璃进行酸洗必须格外小心，需要有专业的萃取、冲洗设备，包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。
塑料的长柄勺是很有用的工具，但在金属勺外包裹蜡后也可以使用。
工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。
建议配备碱性中和设备以解决突发事件。
腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。
盖板玻璃AG蚀刻工艺详解
10~130%
1~50%
1~50%
1~50%
无闪点
低闪点
高闪点
＞90%
＞90%
＞90%
手机钢化膜，手机盖板，平板电脑， 车载导航仪，智能家电触摸屏，商 4K电视， 高清液晶显示器 用触控显示，医疗触控机， 工控机
取款机，广告机，游戏机
喷涂AG
触摸屏/液晶显示类
手机
车载
广告机
0.03~0.06
0.06~0.12
2.2 蚀刻AG
蚀刻AG：用氢氟酸溶掉玻璃表面层的硅氧，根据残留盐类的溶解度的不同，而得到有光 泽表面或无光泽毛面。
蚀刻
蚀刻
液抛
2.2.1 蚀刻原理
化学蚀刻的基本原理是使玻璃表面的硅氧层与氢氟酸或其盐类之间发生化学反应，通过玻 璃表面进行的侵蚀反应，使玻璃表面的晶体结构呈现出凹凸不平的状态，以造成光的折射和 散射，根据酸蚀后残留盐类溶解度的不同，使玻璃成为不透明无光泽的磨砂表面。化学反应 简式如下：
2.2.2 蚀刻后玻璃的表面性质
（1）蚀刻后玻璃的表面性质决定于氢氟酸与玻璃作用后所生成的盐类性质、溶解度大小、 结晶的大小，以及是否容易从玻璃表面清除。 若反应产物不断被清除，腐蚀作用均匀，可以得到非常光滑或有光泽的表面。 反应产物溶解度小，得到粗糙无光泽的表面；结晶大，使表面无光泽。
（2）玻璃的化学组成影响蚀刻表面的性质。 如玻璃中含氧化铅较多，则会形成细粒的毛面；含氧化钡，则形成粗粒的毛面； 含氧化锌、氧化钙或氧化铬，则呈中等粒状毛面。
序号 1 2 3 4
CG厂商 晶博 亮成 信濠 华丽丰
5
星星
6
广东北玻
7
宝泰
8
精卓
9
玻璃蚀刻材料和工艺.pptx
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fa mous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.12.3118:46:2718:46Dec-2031-Dec-20
12、越是无能的人，越喜欢挑剔别人的错儿。18:46:2718:46:2718:46Thursday, December 31, 2020
13、志不立，天下无可成之事。20.12.3120.12.3118:46:2718:46:27December 31, 2020
一、蚀刻剂－对比
２、外购
３、蚀刻时间
蚀刻剂
玻璃厚度
保护方式
蚀刻方式
穿透时间
自配 外购
０.７ｍｍ 胶带 ０.７ｍｍ 胶带
静置浸泡 １５０ｍｉｎ 静置浸泡 １８ｍｉｎ
二、蚀刻保护材料－类型
１、保护方式对比
保护 方式
保护 胶带
保护 油墨
贴合 方式
腹膜
丝印
蚀刻 位置 镂空
镭射 雕刻
丝印
保护 效果
好
Байду номын сангаас待定
脱膜 效果
T H E E N D 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午6时46分27秒下午6时46分18:46:2720.12.31
玻璃蚀刻配方方案
玻璃蚀刻液的配方及使用方法在当前的装饰装璜热潮中，雕刻有各种花纹图案、书法字体的玻璃、镜、器皿等深受消费者欢迎。
玻璃工艺品的雕刻其关键在于蚀刻液的配制。
现将一种原料易购、成本低、制作简单的蚀刻液配方及使用方法介绍如下：50-60℃热水18.4%、氢氟酸铵23.5%、草酸12.4%、硫酸铵15.7%、甘油6.5%、硫酸钡23.5%，此外还添加少许有机染料适当配色。
上述成份混和搅拌均匀即可。
配方中的原料在各地化工商店均有售。
加工前预先把玻璃制品洗涤干净，再进行温热，温热的方式可视玻璃制品大小而定。
小件的放入热水中浸泡一下，大件的放在火炉旁烘一下就行了。
最后用毛笔蘸透蘸匀蚀刻液在玻璃表面书写文字或描出花纹图案，约经2分钟，一件精美的玻璃雕刻工艺品即展现于眼前。
玻璃蚀刻液的配制配方：单位：克醋氟化氨15草酸7硫酸铵8硫酸纳14甘油35水10配方2：（醋）醋氟化氨180硫酸30水90按配方将各原料溶于60℃左右的热水中，搅拌均匀即可，此配方可用毛笔蘸少许本剂在玻璃上描绘图案，还可用排笔均匀地涂上一层蚀刻液，即可成毛玻璃。
酸在艺术玻璃上的运用酸在艺术玻璃上的运用玻璃可以抵抗许多种酸，而磷酸和氢氟酸能够轻易地腐蚀和抛光玻璃表面。
用氢氟酸等物质对玻璃表面进行腐蚀具有很大的危险性，它可以伤及人的皮肤甚至骨头，且挥发的气体具有毒性和腐蚀性。
因此，对玻璃进行酸洗必须格外小心，需要有专业的萃取、冲洗设备，包括排除腐蚀性气体的防护罩、广口的塑料容器、合适的储藏空间和工作设备。
塑料的长柄勺是很有用的工具，但在金属勺外包裹蜡后也可以使用。
工作人员在处理酸时要穿上防护服、防护靴并戴上面罩。
建议配备碱性中和设备以解决突发事件。
腐蚀的深度和效果取决于酸的强度和温度、玻璃的品质和浸泡时间。
酸洗玻璃需要根据不同的情况调整酸洗的方法。
大致上，4份水核60%浓度的氢氟酸是普遍适用的，如果要进行深度酸洗，则需要2份水和1份氢氟酸，切记必须将酸加入水中，而不是将水加入酸中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
包装黄胶带
黄色
３Ｍ７４１１Ｂ 黑色
信达
黑色
ＢＯＰ １２Ｃ 好 Ｐ
ＰＩ ５Ｃ
差
ＰＶＣ １２Ｃ 好
5MIN可脱 除
/
大于30MIN /
大于30MIN 5MIN可脱除
韩国样品
黑色 /
好
15MIN可脱 5MIN可脱除
除
玻璃蚀刻材料和工艺
二、蚀刻保护材料-油墨
１、油墨品种
以下实验的为市场上寻找的用于蚀刻保护、玻璃蒙砂保护用的油墨。 已试样品：（１）文达化工：耐酸碱保护油墨、蓝色保护油墨
玻璃蚀刻材料和工艺
、蚀刻剂－对比
２、外购
３、蚀刻时间
蚀刻剂
玻璃厚度
保护方式
蚀刻方式
穿透时间
自配 外购
０.７ｍｍ 胶带 ０.７ｍｍ 胶带
静置浸泡 １５０ｍｉｎ 静置浸泡 １８ｍｉｎ
玻璃蚀刻材料和工艺
二、蚀刻保护材料－类型
１、保护方式对比
保护 方式
保护 胶带
保护 油墨
贴合 方式
腹膜
丝印
蚀刻 位置 镂空
蚀刻面
玻璃蚀刻材料和工艺
三、蚀刻工艺和设备
（三）蚀刻设备 供应商：
东莞至诚、 深圳科达、 常州天亿电子设备
玻璃蚀刻材料和工艺
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/23
玻璃蚀刻材料和工艺
３、寻找新的耐ＨＦ和Ｈ２ＳＯ4腐蚀油墨。
玻璃蚀刻材料和工艺
三、蚀刻工艺和设备
（一）蚀刻工艺
流程：
１、贴膜－雕刻－撕膜－蚀刻和清洗－磨边－脱膜－清洗 ２、丝印－蚀刻和清洗－边部抛光－脱油墨－清洗
蚀刻方式：
静置浸泡、抛动、喷淋 单面蚀刻、双面蚀刻
玻璃蚀刻材料和工艺
三、蚀刻工艺和设备
（二）蚀刻效果
圆孔
（２）江门万达富： wd801、w3035 （３）中山金华油墨:玻璃蚀刻保护油墨 （４）杜比ＰＬ １４５０油墨 （５）Asahi:可剥胶 （６）犀马精细化工：蚀刻保护油墨 待试样品：（７）ＳＵＮＣＨＥＭＩＣＡＬ （８）容大电子材料有限公司
玻璃蚀刻材料和工艺
二、蚀刻保护材料-油墨
２、保护效果
以上共六种油墨均在浸泡过程中发生油墨起泡、大面积 脱落现象。表明该油墨不耐ＨＦ和Ｈ２ＳＯ4等的腐蚀。
镭射 雕刻
丝印
保护 效果
好
待定
脱膜 效果
好
待定
玻璃蚀刻材料和工艺
二、蚀刻保护材料－胶带
２、保护胶带
（１）包装黄胶带 （２）３Ｍ ８５１ＳＴ （３）３Ｍ ８６１ＳＴ （４）信达保护胶带：
厚度分别为８Ｃ、１０Ｃ、１２Ｃ
玻璃蚀刻材料和工艺
二、蚀刻保护材料－胶带
３、保护胶带对比
保护胶带
颜色 材质 厚度
保护效果 开水浸泡 天那水浸泡
玻璃蚀刻材料和工艺
2020/11/23
玻璃蚀刻材料和工艺
目录
一、蚀刻剂 １、自配 ２、外购 二、蚀刻保护材料 １、保护油墨 ２、保护胶带 三、蚀刻成型工艺和设备 （一）工艺 （二）设备 四、下步工作
玻璃蚀刻材料和工艺
一、蚀刻剂－自配
１、自配 o HF+H２SO4+CH３COOH o HF+HNO3+H2O o HF+H2O+ＮＨ４Ｆ
