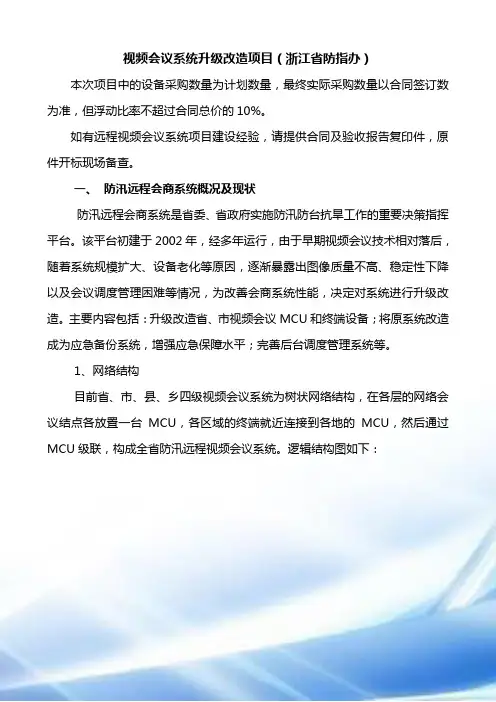

视频会议系统升级改造项目

视频会议系统升级改造项目（浙江省防指办）本次项目中的设备采购数量为计划数量，最终实际采购数量以合同签订数为准，但浮动比率不超过合同总价的10%。

如有远程视频会议系统项目建设经验，请提供合同及验收报告复印件，原件开标现场备查。

一、防汛远程会商系统概况及现状防汛远程会商系统是省委、省政府实施防汛防台抗旱工作的重要决策指挥平台。

该平台初建于2002年，经多年运行，由于早期视频会议技术相对落后，随着系统规模扩大、设备老化等原因，逐渐暴露出图像质量不高、稳定性下降以及会议调度管理困难等情况，为改善会商系统性能，决定对系统进行升级改造。

主要内容包括：升级改造省、市视频会议MCU和终端设备；将原系统改造成为应急备份系统，增强应急保障水平；完善后台调度管理系统等。

1、网络结构目前省、市、县、乡四级视频会议系统为树状网络结构，在各层的网络会议结点各放置一台MCU，各区域的终端就近连接到各地的MCU，然后通过MCU级联，构成全省防汛远程视频会议系统。

逻辑结构图如下：全省视频会议系统以一级MCU为汇接中心，以辐射方式与二级MCU、三级MCU相连接，每一级的MCU同时与本区内的分会场相连接。

各级MCU对本区各分会场的图像、语音、数据进行选择切换，将图像、语音数据送至上一级的MCU，切换后的图像、语音、数据经各级的分配设备传送到全网各个分会场。

目前，省～市网络采用电信公司的6M MSTP线路；市～县网络线路各地分别采用2M SDH、MSTP等。

2、系统组成依托省～市～县三级计算机通讯网络，以MCU和视频终端为核心设备，构建成省、市、县三级防汛远程视频视频会议系统，系统拓朴图如下：3、现有主要设备型号我省防汛远程会商系统MCU采用国产鼎视通公司产品，目前版本为4.5。

终端大多采用以色列VCON公司产品，目前版本为2.06。

具体见下表：MCU终端省防指MCS-3124VCON HD2000嘉兴防指MCS-4012VCON HD2000台州防指MCS-2116VCON HD2000杭州防指MCS-2116VCON HD2000宁波防指MCS-2116VCON HD2000金华防指MCS-2024VCON HD2000温州防指MCS-3124VCON HD2000衢州防指MCS-1208VCON HD2000绍兴防指MCS-2024VCON HD2000二、建设目标及要求总体目标：采用当前高清视频会议技术，在保护原有投资，兼容原有设备基础上，将系统建设改造成为一个“运行稳定、图像清晰、声音保真、功能齐全、管理简便，保障充分”的防汛远程视频会议系统。

（一）总体设计范围及规模本次系统升级改造设计范围包括：省防汛指挥部中心会场，11个市防指，各县级防指，重点乡镇和重点重点防洪水利工程管理单位；各级有关防指成员单位；不在防汛指挥中心会议室的指挥员及一线防汛抢险人员（电话接入）；乡镇、村等基层防指单位等。

（二）设计原则全省防汛远程视频会议系统应以“稳定可靠、成熟先进”的理念进行设计，既要考虑中长期发展需要，又应考虑现有设备的综合利用，保护已有投资。

在系统结构、应用发展以及综合管理等方面能适应视频会议和多媒体应用发展需要，设计遵循以下原则：一是稳定可靠原则。

二是成熟先进原则。

三是易于操作管理原则。

四是应急有保障原则。

五是积极、稳妥原则。

（三）本招标项目建设目标及要求1、该项目是在原有基础上的升级改造，尤其是县、乡级会场众多，在数年内将会出现高清和标清并存、不同视频会议协议并存、不同网络带宽和组网方式并存的状况。

MCU必须具有支持混速、混协议的能力，兼容原系统终端设备，保证不同时期新老设备的同时接入，协调运行。

2、高清会议标准代表着当前视频会议技术发展的方向，为满足各级防汛指挥部门对视频会议系统高清晰度、流畅度要求，须采用高清视频会议的MCU及终端设备。

全省完成升级改造后，省～市～县（市、区）三级遵循H.264协议高清标准，达到720P视频图像效果；县～乡镇及工程管理单位不低于4CIF视频标准。

在全网实现数据双流。

声音清晰，音频质量达到CD效果，具有防手机等电磁干扰功能。

3、在各级会议中心建立相应的视频会议调度管理系统，为运行管理人员建立有效的通讯手段，随时可以与任何一个分会场管理人员联系沟通，确保会议调度管理信息畅通。

会议监控调度管理软件须操作简便，易于管理，适应应急视频会议系统特点，能迅速实现会议的切换调度。

4、在个别会场发生设备故障情况下，应设置应急备份系统，采用会议实时视频点播服务器和电话语音备份手段提供应急接入服务，为各级防指成员单位、不在防汛指挥中心会议室的指挥员及一线防汛抢险人员（电话接入）、乡镇、村等基层防指单位等，提供会议的电话接入和视频访问功能。

5、对省防汛指挥中心主会场的部分音视频设备，按高清视频会议要求进行相应的升级改造，包括：RGB矩阵、DLP大屏幕系统、会场摄像系统、会场专业灯光照明系统。

6、中央集中控制系统（快思聪）液晶屏购置及控制软件升级；监控室控制台改造，为系统运行维护提供完善的管理设施。

7、现有视频会议系统是一个正在运行的业务系统，在项目实施过程中随时可能启用，必须保证新老系统的平稳过渡，不因系统改造而造成停运，应制定积极稳妥的详细实施方案，保证新老系统并行运行，逐步过渡。

（四）建设标准及质量要求1、系统应符合ITU（国际电联）建议和信息产业部颁布的相关技术规范。

2、图像稳定、可靠，画面清晰、逼真，层次感强，唇音同步，无停顿、黑屏等现象；各级会场终端均应具备硬件双流发送和接收功能。

系统应具备良好的丢包补偿和防网络抖动性能。

3、声音清晰流畅，无失真，立体感强，实现双声道高品质语音，达到CD或更高音质, 具有良好的自动增益、回声抑制、噪声消除等功能。

4、系统操作管理简便，故障诊断和设备维护简单方便。

具有良好的Qos保障，能够针对IP网络状况提供相应解决策略及控制技术。

5、系统应具有良好的开放性和兼容性。

可根据发展需求，进行升级、扩容，实现大规模视频会议的无缝级联。

三、项目建设内容通过视频会议系统改造项目，对全省防汛远程视频会议系统的技术框架作出技术总体规划和设计，提出总体技术方案。

系统参考拓扑结构见下图：根据实施计划，本次招标建设内容主要包括：省防汛指挥中心高清视频会议系统设备采购及集成；市防汛指挥中心视频会议系统升级改造设备采购及集成；现有84个县级视频终端与本系统的集成；省防汛指挥中心会场升级改造设备采购及集成。

（一）省中心视频会议系统升级改造设备采购及集成内容省防汛指挥中心是全省防汛远程视频会议系统的核心，实现对全省会议的统一调度和管理，主要采购设备及集成内容如下：1、MCU：省会议中心配置一台不少于30用户MCU ，实现高清图像的汇接。

2、高清会议终端：配置一台高清视频会议终端。

含全向麦克风和高清摄像头，支持30帧/秒的帧频，支持高清双流等。

省会场共处理4路高清视频摄像输入，会议需同时输出到3个会议室（主会场、调度室、新闻发布室）。

3、高清录播服务器：配置一台高清录播服务器。

实时录制双流会议，同时作为会议备份手段，当某个级联会议断线的时，下一级单位可以使用PC通过IE浏览器登录录播服务器，实时点播会议。

4、会议调度管理软件：提供后台管理人员会议实时调度保障。

5、统一管理平台：对全省各级会场的统一集中调度管理。

6、网守GATEKEEPER管理：对全省各级会议设备注册、地址翻译、带宽管理等。

7、显示系统：通过增配DVI矩阵等高清处理设备，更新 RGB 矩阵，实现高清会议系统与现有DLP大屏集成。

8、数字会议及音响系统：与现有数字会议及音响系统实现集成。

9、控制系统：更新快思聪集控系统液晶显示屏及控制软件升级；控制室操作控制台改造；配置标准机柜；满足对系统有效控制管理的需求。

（二）各市视频会议系统升级改造设备采购及集成内容市级分会场主要包括以下设备：1、MCU：市级分会场配置一台不少于20用户MCU，实现高清图像的汇接。

2、高清会议终端：配置一台高清视频会议终端。

终端采用机架安装，含麦克风和高清摄像头，支持30帧/秒的帧频，支持高清双流等。

会场需实现4路高清视频摄像输入，需同时输出发布到3个会议室（主会场、调度室、新闻发布室）。

3、会议调度管理软件：配置一套会议调度管理软件终端，提供后台管理人员会议实时调度保障。

4、显示系统：与原有显示系统集成。

5、数字会议及音响系统：与原有数字会议及音响系统集成。

6、集中控制系统：与原有集控系统集成。

（注：各市防指视频会议室大屏的全面升级改造，由各市防指办根据高清视频输入、输出的要求进行专门设计实施，但本次招标设备需与各市现有相关设备集成。

）（三）改造并集成系统原终端设备将省、市、县三级视频会议系统原有终端设备统一改造并集成，重构原有高清系统，使省、市高清系统和市县标清系统并存运行。

其中省和市升级设备作为新系统的冗余备份。

集成后终端支持H.239双流。

（四）省防指中心会议室升级改造按照高清视频会议系统音视频输入、输出要求，对省防指中心会议室有关设备进行升级改造，包括如下内容：1、DLP大屏改造。

通过对现有DLP输入接口升级改造，满足高清视频输出要求。

2、中央集控系统升级。

更新快思聪中控系统液晶显示屏；根据设备重新编制控制程序。

实现对会场设备的统一有效管理。

3、省中心会场灯光照明系统改造。

通过在省会议室增加三基色灯和栅格灯等方式，改善会议室灯光效果。

4、摄像系统改造。

会议室布设高清摄像设备，为视频会议系统提供高清视频源。

四、详细技术要求（本章内容要求提供相关产品彩页）（一）总体技术要求1、视频会议设备选型中，对MCU、高清终端设备、软件视频终端设备、高清录播服务器等核心设备，须提供一体化解决方案。

MCU 和高清终端设备如采用不同品牌的产品，需提供该品牌型号组合已经实施过的经验证明，如合同复印件和验收报告复印件（原件开标现场备查），以保证系统兼容性。

2、MCU和视频会议终端设备支持高清720P（1280×720）的图像格式，并向下兼容4CIF等视频格式。

3、MCU应具有支持全编、全解、混速、混协议功能。

4、高清MCU和高清视频终端设备须兼容原视频终端设备，与原系统实现无缝级联。

5、MCU及终端设备遵循H.239双流协议标准，在省、市、县三级无需外接辅助设备，即可实现数据双流功能，实现视频、音频、数据合一传送，其中第二路视频帧率达到25帧/秒。

6、电话/手机接入功能：系统须支持模拟电话/手机接入功能，即在进行视频会议的同时，能够通过普通PSTN电话或手机拨入会议。

满足防止领导不在指挥中心会场时参加会议的需求；满足防汛抢险现场人员应急加入会议需要；满足故障分会场应急加入会议需要。

7、具有对大型多级级联视频会议的管理功能，实现全网MCU、终端资源统一调度管理。
