高温玻璃棉选型指导书
高温玻璃棉与岩棉比较
小于40mm
纤维长
度 纤维越长，则保温棉抗拉强度越高，抗振动 抗拉强度小，易碎
性能越好
裂
渣球含 量
0%
25~45%
导致密度高，抗振 动性能差
纤维粗导致皮肤
对皮肤 的刺激 性
因为纤维细，不含渣球，所以对皮肤没有刺 激
痒，渣球导致扎 手，有时一个工程 不得不更换好几批 施工人员，导致影
响施工进度
不含憎水剂，无憎
450℃
SGI IB 48 050 060 012 48 50 600 1200
450℃
SGI IB 48 060 060 012 48 60 600 1200
450℃
SGI IB 48 070 060 012 48 70 600 1200
450℃
导热系数：
平均温度℃
25 50 100 125 150 200 250 300
器不能正常工作，严重时使收尘器完全失去作用。
另外，由于结露会造成收尘器的电极系统及壳体和
贮斗产生腐蚀，当气体中含有SO3等腐蚀性物质
时，腐蚀程度会更严重，从而缩短使用寿命。
目前国内的静电除尘器主要以岩棉为保温材料，但
是岩棉的纤维长度短（≤40mm），纤维直径粗 （≥10µm），渣球含量高（25－45％），而且抗
注： 1、导热系数方程式： Y ＝ 0.0294 ＋ 0.00007X ＋ 4 × 10-7X ²
2、以上数据可提供国家专业检测机构所签发的检测报告
圣戈班依索维尔工业用高温玻璃棉管壳
圣戈班依索维尔工业用玻璃棉管壳，是由优质的玻
璃纤维树脂棉为基本材料，在自动化管壳生产线制
作而成的中空圆柱体结构的高温玻璃棉制品，表面
273 45
玻璃棉保温施工方案(3篇)
第1篇一、项目背景随着我国建筑行业的快速发展，建筑能耗问题日益突出。
为了提高建筑物的能源利用效率，降低能耗，推广使用玻璃棉保温材料成为了一种有效的解决方案。
玻璃棉作为一种优质的保温材料，具有良好的保温隔热性能、防火性能和耐久性能。
本方案旨在为玻璃棉保温施工提供一套科学、合理的施工方案，以确保施工质量和工程效果。
二、施工准备1. 施工组织（1）成立玻璃棉保温施工项目组，负责项目的组织、协调和管理工作。
（2）明确各施工人员职责，确保施工过程中的责任到人。
2. 施工材料（1）玻璃棉保温材料：选择符合国家标准、性能优良的玻璃棉保温材料。
（2）粘结剂：选用环保、耐候、粘结力强的粘结剂。
（3）防水材料：如防水砂浆、防水涂料等。
（4）其他辅助材料：如切割工具、密封条、固定件等。
3. 施工工具（1）切割工具：电锯、手工锯等。
（2）粘结工具：搅拌机、喷枪、刷子等。
（3）固定工具：螺丝、锚固件等。
（4）检测工具：温度计、湿度计、厚度计等。
4. 施工现场（1）施工现场应平整、干净，确保施工顺利进行。
（2）施工区域应设置安全警示标志，确保施工安全。
（3）施工区域应设置临时排水设施，防止雨水浸泡保温层。
三、施工工艺1. 施工顺序（1）基层处理：对墙体、屋面等基层进行清理、打磨、修补，确保基层平整、干燥。
（2）粘结层施工：在基层上涂抹粘结剂，待粘结剂干燥后，将玻璃棉保温板粘贴在粘结层上。
（3）固定层施工：在玻璃棉保温板上安装固定件，确保保温板固定牢固。
（4）防水层施工：在保温层上涂抹防水砂浆或防水涂料，形成防水层。
（5）验收：对施工质量进行检查，确保达到设计要求。
2. 施工步骤（1）基层处理1）清理基层：将墙体、屋面等基层上的灰尘、油污、杂物等清理干净。
2）打磨基层：对基层进行打磨，使其表面平整。
3）修补基层：对基层上的裂缝、孔洞等缺陷进行修补。
（2）粘结层施工1）计算用量：根据设计要求，计算所需粘结剂和玻璃棉保温板的用量。
玻璃棉技术参数
玻璃棉技术参数玻璃棉啊，那可是个相当了不起的东西呢！咱先来说说它的纤维直径吧。
你想想，这纤维直径就好比是一根根细细的线，太粗了可不行，就像粗绳子一样，效果不好；太细了也不行，容易断呀。
所以得有个恰到好处的直径，这样才能发挥出它最大的作用。
再看看它的密度，这可重要啦！密度太小，那松松垮垮的能有啥用；密度太大，又硬邦邦的，很多性能也体现不出来啦。
就好像盖被子，太薄了不暖和，太厚了又压得慌，得找个合适的度。
还有啊，它的导热系数也得关注。
这就好比是一个东西传热的快慢，如果导热系数太高，热量一下就跑掉了，那保温效果不就大打折扣了嘛；要是太低呢，又可能会影响到其他方面的性能。
这就跟人走路似的，走太快容易累，走太慢又耽误事，得把握好节奏。
说到防火性能，这可不能马虎。
玻璃棉要是防火性能不好，那一旦遇到点火星啥的，不就危险啦？就像房子没有坚固的防火墙，能让人放心吗？然后呢，是它的憎水率。
这就好像人怕水一样，如果玻璃棉的憎水率不行，一碰到水就软了、坏了，那还怎么发挥作用呀？再来讲讲它的使用温度范围。
温度太高或者太低，它都得能扛得住呀。
不然一会儿热得不行，一会儿冷得要命，它要是适应不了，那不就成了摆设啦？这就跟人一样，得能适应各种环境变化才行。
还有它的吸音性能，要是在一个吵闹的环境里，玻璃棉的吸音性能不好，那还是吵得人受不了呀。
就好比是在一个嘈杂的市场里，没有好的隔音措施，那多难受呀。
你说这玻璃棉的技术参数是不是都很关键呀？每一个参数都像是一个小零件，只有每个小零件都好好的，整个机器才能正常运转呀。
咱可不能小瞧了这些参数，它们决定了玻璃棉能不能发挥出它该有的作用呢！这就好像一部手机，要是电池不行，屏幕不行，那还能好用吗？咱在选择玻璃棉的时候，可得好好看看这些技术参数，别光看价格便宜就买了，到时候用起来效果不好，那不就亏大了嘛。
要选就选那种各项参数都达标的，这样用起来才放心，才。
玻璃棉产品规格及其性能分析

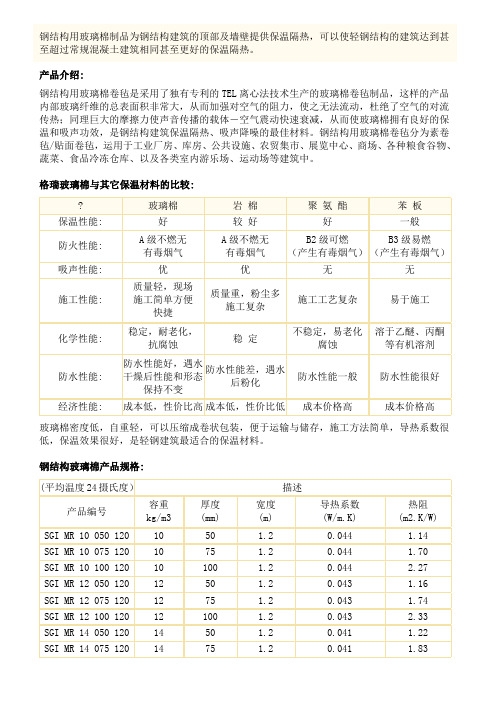

钢结构用玻璃棉制品为钢结构建筑的顶部及墙壁提供保温隔热，可以使轻钢结构的建筑达到甚至超过常规混凝土建筑相同甚至更好的保温隔热。
产品介绍:钢结构用玻璃棉卷毡是采用了独有专利的TEL离心法技术生产的玻璃棉卷毡制品，这样的产品内部玻璃纤维的总表面积非常大，从而加强对空气的阻力，使之无法流动，杜绝了空气的对流传热；同理巨大的摩擦力使声音传播的载体－空气震动快速衰减，从而使玻璃棉拥有良好的保温和吸声功效，是钢结构建筑保温隔热、吸声降噪的最佳材料。
钢结构用玻璃棉卷毡分为素卷毡/贴面卷毡，运用于工业厂房、库房、公共设施、农贸集市、展览中心、商场、各种粮食谷物、蔬菜、食品冷冻仓库、以及各类室内游乐场、运动场等建筑中。
格瑞玻璃棉与其它保温材料的比较:玻璃棉密度低，自重轻，可以压缩成卷状包装，便于运输与储存，施工方法简单，导热系数很低，保温效果很好，是轻钢建筑最适合的保温材料。
钢结构玻璃棉产品规格:SGI MR 14 100 120 14 100 1.2 0.041 2.44 SGI MR 16 050 120 16 50 1.2 0.039 1.28 SGI MR 16 075 120 16 75 1.2 0.039 1.92 SGI MR 16 100 120 16 100 1.2 0.039 2.56安装方法:1、垂直檩条，铺设到位2、端部固定3、横向搭接4、纵向搭接5、屋顶板铺设屋面施工1．将钢结构用玻璃棉毡沿垂直于檩条方向展开，对于有贴面的玻璃棉毡，将有贴面的一面露于室内，使室内美观，又有良好的反光效果。
在一面的屋檐处留出约20厘米的卷毡，用专用夹具或双面胶带将其固定在最外侧檩条上；2．铺设玻璃棉卷毡时要保证对齐和张紧，将玻璃棉卷毡铺设于另一屋檐处同样多留出20厘米卷毡，用专用的家具或双面胶带将其固定在最外侧檩条上；3．两卷棉之间通过在贴面飞边上用订书机装订的方法连接在一起；4．安装屋面彩钢板，拆去两面屋檐处的专用夹具，用预留的20厘米贴面为玻璃棉收边以取得良好的防潮效果墙面施工1．贴面朝向室内一侧，从屋檐放卷至墙角，用双面胶带将玻璃卷毡固定在最下端的檩条上，多留出20厘米；2．在玻璃棉卷毡超过墙顶檩条20厘米处将其截断，用双面胶带固定；3．将玻璃棉收边，安装墙面彩钢板；4．棉与棉的横向连接通过贴面飞边上用订书机装订的方法连接在一起；注意：1．安装时保持玻璃棉卷毡的张紧、对齐、卷与卷之间的接缝紧密，纵向需要搭接时，搭接处应安排在檩条处；2．根据工程需要，为避免冷桥产生，屋面施工可以考虑在檩条上垫一些硬质保温材料。
玻璃棉板保温施工方案
玻璃棉板保温施工方案1. 导言玻璃棉板是一种优质的保温材料，具有良好的隔热性能和防火性能。
本文档旨在介绍玻璃棉板保温施工方案，包括施工前的准备工作、施工过程中的措施以及施工后的验收和维护。
本方案可适用于建筑物、工业设备和管道等场所的保温工程。
2. 施工前的准备工作在进行玻璃棉板保温施工前，需要进行以下准备工作：2.1 清理施工场地保证施工场地整洁干净，清理杂物和灰尘。
2.2 确定施工方案和材料根据实际情况，选择适宜的施工方案和玻璃棉板材料。
2.3 准备施工工具和设备准备好必要的施工工具和设备，包括切割工具、尺子、刷子、螺丝刀等。
3. 施工过程中的措施在施工过程中，需要注意以下措施：3.1 平安防护施工人员应做好个人防护措施，包括佩戴口罩、手套和平安帽等。
3.2 切割玻璃棉板根据实际需要，使用切割工具将玻璃棉板进行切割。
切割时应注意平安，确保切割线条整齐。
3.3 固定玻璃棉板使用螺丝、胶水或钢丝等固定玻璃棉板，确保其牢固稳定。
3.4 填补缝隙在固定玻璃棉板后，使用玻璃棉板填补缝隙，确保保温效果。
3.5 防火处理根据需要，对玻璃棉板进行防火处理，增强其防火性能。
3.6 清理施工现场施工完成后，及时清理施工现场，确保整洁干净。
4. 施工后的验收和维护在施工完成后，进行验收和维护工作：4.1 验收进行保温效果的验收，检查施工质量是否符合要求。
4.2 维护定期检查保温工程情况，及时修复和补充材料，保持良好的保温效果。
5. 结论玻璃棉板保温施工方案涉及施工前的准备工作、施工过程中的措施以及施工后的验收和维护。
通过严格按照本方案要求进行施工，可保证保温工程的质量和效果。
在实际施工中，应注意施工过程中的平安防护，确保施工人员的平安。
同时，定期维护保温工程，确保其长期有效。
玻璃棉的性能
玻璃棉的性能技术性能单位指标技术指标纤维平均直径μm 6 GB/T13350-92容重㎏/m3 10-96 GB/T13350-92导热系数W/(m•K) 0.030-0.044 GB/T13350-92不燃性 A GB/T13350-92使用温度℃-120℃-400℃憎水性% ＞98高温玻璃棉技术性能指标标准导热系数（W/(m•K)）0.037-0.07 GB/T10299吸声系数0.8-1.0 GB/T10299燃烧性能级别不燃A级GB/T8624纤维平均直径（μm）5 GB/T3007渣球含水量（%）≤0.3 GB/T5480.5热荷重收缩温度（℃）500 GB/T10249粘结剂含量（%）3-10 GB/T10249使用温度（℃）≤480 GB/T10249离心玻璃棉名称纤维直径μm 密度㎏/m3 常温导热系数W/(m•K) 使用温度℃吸声系数500㎜100-1000 1000以上离心玻璃棉板15-25 50-100 0.035 ≤300 0.56 0.90离心玻璃棉管15-25 50-100 0.035 ≤300 0.56 0.90离心玻璃棉毡≤4 30 0.035 ≤300 ——产品规格及技术指标类别名称容重（㎏/m3）厚度（㎜）宽度（㎜）长度（㎜）导热系数W/(m•K) 使用温度（℃）离心玻璃棉毡10-24 25-150 600-1200 5-40 0.033-0.047 400离心玻璃棉板12-32 25-150 600-1200 5-40 0.035-0.047 400离心玻璃棉管400-100 25-150 内径15-426 1 0.032-0.035 400。
绝热用玻璃棉及其制品
绝热用玻璃棉及其制品1、检测项目：绝热用玻璃棉及其制品性能检测项目应执行GB/T13350的规定。
2、纤维平均直径（1）纤维平均直径的测试应按GB/T5480的规定执行，可采用显微镜法或气流仪法测定纤维平均直径，以显微镜法为仲裁方法。
（2）显微镜法：抽取1g左右的纤维放在一块载玻片上，共计3块载玻片，分别用显微镜逐一地测100根纤维的平均格数，并换算成纤维平均直径。
（3）气流仪法：使气流通过定容定量的纤维，利用特定条件下纤维直径与空气流量之间存在的函数关系来计算出纤维的平均直径。
纤维试样应经过约550℃、30min灼烧，去除粘结剂后缩分。
（4）测试仪器设备：放大倍数800倍以上、分辨率为0.5微米的显微镜；最大量程200g、分辨率0.01g的天平；气流流量范围为1.0L/min～6.5L/min、压差为1960Pa的气流式纤维测定仪；最高温度为1000℃，控温精度±10℃的高温炉。
3、渣球含量（1）渣球含量的测试应按GB/T5480的规定执行。
（2）制作3块试样，每块切取试样的全厚度，质量11g左右。
在（500±20）℃的高温炉中灼烧30min以上，除尽粘结剂后称重，精确到0.01g。
（3）试样在压样器中压制后放入量杯内，加入50mL表面活性剂溶液并充分搅拌，再倒入分离装置中加水分离，使纤维分散、悬浮，水流量为120mL/min～180mL/min，分离10min；将排出的渣球经105℃～300℃烘干不少于20min，再用孔径不大于0.25mm的筛分装置进行15min 的筛分，然后称量渣球并计算渣球含量。
以3块试样渣球含量的算术平均值作为测试结果。
（4）测试仪器设备：内径为Ø80mm、总高度为380mm的分离筒；量程到200mL/min的玻璃转子流量计；最大量程为200g，分辨率为0.01g的天平；温度范围为常温至300℃，控温精度为±2℃的电热鼓风干燥箱；最高温度为1000℃、控温精度±10℃的高温电炉。
防火棉及保温棉安装操作指导书
防火棉及保温棉安装操作指导书
一、说明:
为了满足幕墙的防火性能和保温节能的要求,要
幕墙设计中必须考虑防火和保温的措施。
防火除
了安装防火隔断板外,还要在板内填塞防火棉,根
据不同的要求,分别填塞50mm、70mm或100mm厚
的防火岩棉。
二、主要材料说明：
防火岩棉（50MM、70MM、100MM厚），保温玻璃棉
（40MM、50MM、60MM）。
三、工艺操作流程：
防火棉（保温棉）尺寸测量按尺寸下料安
放
固定检查修补隐蔽验收。
四、基本操作说明:
1.防火棉需根据设计图纸要求的厚度及现场实测
的宽度尺寸进行截切后安装于防火钢板内,安
装需在晴天进行,并可即封闭,以免被雨水淋湿,
可要板块安装完后的应后安装以保护防火岩
棉。
安装完后应在表面用钢丝网封闭。
2.保温棉有两种安装方法: 一种是安装在主体墙
外侧;•一种是安装在幕墙框架内,(距玻璃间隙
不小于20mm)或直接附要铝板背面,当玻璃棉独
立安装时,应加设铝条加强筋,•并有胶钉将玻
璃棉与加强筋固定好,保温棉应在板块安装时
同时安装,以避免被水淋湿玻璃与框架周边的
缝隙用胶带封闭。
五、工器具及人员:
工器具: 裁纸刀、米尺、螺丝刀。
人员:每组2人。
六、管理要领：
1．防火棉、保温棉要确保其安装时机，既不能过早安装不利于保护，又不能太晚安装而影响板块安
装。
2．，注意材料厚度，填塞完整。
3．安装完后采取妥善的成品保护措施。
4．做好隐蔽记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高温玻璃棉选型指导书
编制：
审核：
批准：
版本号： A.0
实施日期：
文件编号：
一、适用范围
适用于锅炉及蒸汽发生器的保温隔热。
二、技术要求
2.1、规格
2.1.1高温玻璃棉密度要求48kg/m³
2.1.2外形尺寸为：1200*600*30，外形可根据采购情况适当调整
2.1.3玻璃棉纤维平均直径≤8微米
2.1.4 形态为玻璃棉板
2.2、基本要求
2.2.1玻璃棉渣球含量（粒径＞0.25mm）≤1.0%
2.2.2制品的含水量不大于1.0%
2.2.3棉的物理性能指标：导热系数（平均温度70+5-2℃）≤0.042W/（m.K），
热荷重收缩温度≥400℃。
2.2.4 外观
表面应平整，不等有妨碍使用的伤痕、污迹、破损，树脂分布基本均匀。
2.3 尺寸及允许偏差
厚度：30+3-2宽度：600+10-3长度：1200+10-3
2.3.1腐蚀性
采用90%置信度的秩和检验法，对照样的秩和应不小于21
2.4包装运输及贮存
包装材料应具有防潮性能，应使用干燥防雨的运输工具运输，运输时应轻拿轻放，应在干燥通风的库房内贮存，避免重压
三、检验
检验规则按GB/T 13350-2008《绝热用玻璃棉及其制品》执行
四、法规标准
应首先符合相应的国内、国际标准和（或）行业标准及GB/T 13350-2008《绝热用玻璃棉及其制品》；其次，供方应提供其注册检验报告、注册检验标准（若有）、企业标准。
五、资质要求
制造商应必须具有与之相适应的生产许可资质。
优先选用通过了ISO9001体系认证的制造商的产品。
通过了CE、UL等认证的制造商应作为优先考虑的供方。
能提供第三方权威检测报告的制造商有限考虑。
应查验供方相关生产、经营资质、认证等证书与其有效期。
六、使用寿命
不小于15年。
合同有特殊要求的，以合同为准。
质保期，推荐不少于18个月。
七、售后服务
优先考虑产品品牌好，品质好的产品。
应充分考虑有相当规模的售后服务能力和网络的供方的产品。
应在合同中约定售后服务的具体条款，包括安装、调试、维修、配件、退换货、响应时间、保修等具体内容。
服务要从三方面考虑：生产厂家对产品知识的服务；对配件的服务；对售后维修的服务。
