阻燃科学与技术-阻燃热塑性通用塑料
• 为使LDPE通过UL94V-0级，不仅要提高其中溴阻 燃剂及Sb2O3的用量，而且需要在材料中加入惰 性填料（如滑石粉）。例如，含12%BTBPIE、 6% Sb2O3及30%滑石粉的LDPE具有UL94V-0阻 燃级，其氧指数为28%。这种阻燃LDPE不产生可 由燃烧区带走热量的熔滴，氧指数与V-2级LDPE 相仿。 • 尽管就对PE氧指数及UL94阻燃性的贡献而言， 芳香族溴阻燃剂是相当有效的，但对用作线缆绝 缘层的交联低密度聚乙烯（XLDPE），含脂肪族 氯的DCRP可使XLDPE通过UL94VW-1阻燃试验。
二、阻燃通用聚苯乙烯
• 对阻燃通用聚苯乙烯（GPS），因其加工 温度较高（180-210℃），常用芳香族溴化 物阻燃，一般的脂环族或脂肪族溴化物的 热稳定性难于满足要求，但经过热稳定处 理的HBCD，则是GPS的一种高效阻燃剂。
• 下表及下图比较了两种热稳定化的六溴环十二烷（HBCDHT及HBCD-STD，两者的差别是热稳定处理工艺不同） 及两种芳香族溴化物（FRAr-1及FRAr-2）对GPS氧指数 的贡献。
• 表中数字表明，以三芳基磷酸酯阻燃的PVC具有较高的氧 指数和E-模塑，而烷基二芳基磷酸酯阻燃的PVC此两参数 皆较低，这是因为多芳基磷酸酯的阻燃性较高而柔顺性较 低之故。而且，芳基上的烷基取代基，也对磷酸酯的阻燃 性及柔顺性有所影响。 • 表中所有PVC的点燃时间都较短，且差别不是很大，在 10-20s之间，这是因为所含磷酸酯较易挥发，且在较低温 度下即发生热裂解之故。PVC的生烟量大，这是人所共知 的，但磷酸酯中的长链烷基（如异葵基、异辛基）可降低 PVC的平均生烟量25-40%，这是因为长链烷基易于热裂 解并燃烧完全而较少产生成烟炭粒之故。至于总释热量及 释热峰值，所有磷酸酯阻燃的PVC均具有较低值，且彼此 相差不到20%。
• LDPE薄膜可方便地用CP和Sb2O3阻燃，但 所得薄膜不透明。 • 为得到透明的阻燃LDPE薄膜，可采用二硫 焦磷酸酯（Sandoflam 5060）为阻燃剂， 此阻燃剂无卤，不需与锑化合物并用，与 抗静电剂及光稳定剂相容，抗迁移，用量 5%以上即可LDPE自熄，用量10%时， LDPE的氧指数可达25%。
• 表中为LDPE中Sb2O3含量（阻燃剂/ Sb2O3 用量比）对材料阻燃性的影响。
• 表中数字说明，Sb2O3对含溴芳香族阻燃剂的 协效作用，在PE中比PP中远佳。 • 例如，当BTBPIE的用量为8-9%时，与其协同 使用的Sb2O3量由4%左右减至2%左右时，对 PE的氧指数及UL94阻燃性均无影响，有时甚 至能适度提高氧指数和明显缩短燃烧时间。 • 这就是说，在阻燃PE中，溴阻燃剂与Sb2O3的 质量比可控制在4:1左右。
阻燃科学与技术
阻燃热塑性通用塑料
阻燃聚乙烯
• 工业上常用于阻燃PE的卤系阻燃剂有CP、德克 隆（DCRP）、十溴二苯醚（DBDPO）及双(四 溴邻苯二甲酰亚胺)乙烷（BTBPIE）。 • CP价格低廉，对PE的阻燃效率高，但它的热稳 定性欠佳，故使碎塑料难于反复利用。另外， PE中的CP易渗出，使制品表面形成一层油状薄 膜，因而限制了CP在PE中的应用。 • 对于阻燃用作电绝缘层和包覆层的PE，适宜的 阻燃剂是DBDPO、D了DCRP、DBDPO及BTBPIE阻燃 的XLDPE的阻燃性。
• DBDPO阻燃的PE的严重缺点是起霜，对不 含填料的XLDPE，在65℃下经75h后，其 中的DBDPO即渗出。但BTBPIE不从PE中 迁移至表面，这是BTBPIE用于PE时的一个 突出的优点。
• 如果用氯系阻燃剂与溴系阻燃剂的混合物 来阻燃PE，则PE的氧指数能较大幅度地提 高，这可减少阻燃剂的用量，降低材料成 本，还能改善材料的物理-机械性能。 • 另外，这种由混合阻燃剂处理的PE生烟量 也较低。这说明，氯系阻燃剂与溴系阻燃 剂间存在某种协效作用。
阻燃聚苯乙烯
• 一、阻燃聚苯乙烯泡沫型料
• 要求阻燃的聚苯乙烯（PS）首先是挤出泡沫塑料 用可发性珠粒泡沫塑料。PS泡沫塑料用作隔热、 隔音、防震、包装材料，在市场上可与聚氨酯泡 沫塑料（PUF）竞争。 • 因PS泡沫体的加工温度较低，所以可采用阻燃效 率高但热稳定性较低（耐温约200℃）的脂肪族 或脂环族溴化合物阻燃。 • 常用的有六溴环十二烷（HBCD），有时也采用 五溴一氯环已烷及二溴乙基二溴环已烷，三 （2,3-二溴丙基）异氰尿酸酯（TBC）也可应用。
• 2、抑烟剂 • 对软PVC有效的抑烟剂是三氧化钼、八钼酸铵、有机胺的 钼酸盐类（如三聚氰胺八钼酸盐）、硼酸锌、二茂铁及锡 酸锌等。 • 三氧化钼和八钼酸铵是PVC采用的主要抑烟剂。将这两种 抑烟剂加入硬PVC中，当用量为0.5-5.0%时，材料生烟量 减低30-80%，氧指数提高3-10个单位。 • 对用作电缆包覆材料的软PVC，加入2%的三氧化钼或八 钼酸铵，材料生烟量可减少70-80%，氧指数可提高3个单 位。这两种钼化合物也可与氢氧化铝、氢氧化镁及其他金 属化物（氧化铜、氧化铁、氧化锡等）共同使用，作为抑 烟剂。
• 右表汇集有几 种含卤阻燃 LDPE的配方 及性能。 • HDPE的阻燃 与LDPE相同。
阻燃聚氯乙烯
• 一、概述
• 聚氯乙烯（PVC）可分为硬质及软质两大类， PVC的含氯量达56%，其氧指数可大于45%，只 有在极个别情况下才需进一步阻燃。 • 但软PVC中加有最高可达60PHR的增塑剂（如邻 苯二甲酸二辛酯，DOP），其含氯量可降至约 36%，氧指数最低可降至约22%，所以软PVC的 阻燃是必要的，但抑烟则是硬质和软质PVC所共 同要求的。而且，由于PVC的生烟量大，其最大 烟密度高达720（以Rohm Hass XP-2烟箱测定）， 在常用塑料中名列榜首。所以PVC的抑烟具有特 别重要的意义。
• 对于LDPE，当以 DCRP与聚二溴亚苯基 醚（PPO）的混合物 （同时添加Sb2O3）阻 燃时，也能明显观察 到氯-溴协效作用。见 右图。
• 以30%DCRP或30%PPO阻燃的LDPE，其 氧指数都在27%左右，而如所用阻燃剂总 量不变（仍为30%），则任何比例的两者 的混合物，都可赋予LDPE高于27%的氧指 数，且以1:1(质量比)的DCRP与PPO混合 物阻燃的LDPE的氧指数最高，可达33%以 上，即比单一阻燃剂提高近6个单位。
• 对于阻燃PS泡沫塑料，一般应通过UL94V2级试验（自熄，但滴落），此时所需阻燃 剂用量极低，1-2%的脂肪族或脂环族溴化 合物即可满足要求，其原因也是因为这种 泡沫体燃烧时易收缩和滴落严重。在有些 国家，对某些用途的PS泡沫塑料，其阻燃 性应符合ASTM-E84或UL723所规定的隧道 试验的要求（测定材料燃烧时火焰传播速 度的一种测试方法）。
• 还有一点值得指出的是，HBCD-HT阻燃的GPS的 颜色稳定性比以HBCD-STD阻燃者为优，图1025所示是以HBCD-HT及HBCD-STD阻燃的PS在 260℃下停留时颜色变化（ΔE）的情况。
• 该图表明，HBCD-HT对材料颜色变化的影 响比HBCD-STD要小得多，前者5min的作 用大约相当于后者1min的作用。这说明， HBCD的热稳定处理工艺与其颜色稳定性有 关。而芳香族溴化物阻燃的材料的光稳定 性通常比脂肪族或脂环族溴化合物阻燃者 逊色
• 阻燃PE所需的阻燃剂量，似乎与PE的熔流 指数（MI）有关。 • MI越高（流动性越好），所需的阻燃剂量 越少（达到同样的氧指数和UL94阻燃级别 时）。实验说明，MI为0.5的LDPE较难阻 燃。
• 图中说明，当阻燃剂用量相同时，MI值高的 LDPE的氧指数较高。 • 对UL94阻燃级别，也存在类似的规律。 • 例如，为使LDPE通过V-2级时所需BTBPIE的量， MI为11的LDPE仅为4.5%，而MI为0.5的则应为 6%。对这两种LDPE，在阻燃剂用量可通过 UL94V-2级这一点，两者的氧指数相差约一个单 位。 • 另外，在LDPE中的阻燃剂含量低于通过UL94V-2 级试验所需的含量时，LDPE的氧指数随阻燃剂用 量的增加而急剧增高，即UL94V-2点在图中曲线 的陡坡上。
• 阻燃PVC广泛用于建筑（绝缘层、墙壁和 天花板衬里、地面、屋顶等），电子，电 气（电线及电缆包覆层和绝缘层），运输 （各种车、船、飞机的坐垫），家具（泡 沫材料、家具面罩），矿山（各种运输带） 等行业。
• 可用于阻燃软质PVC的阻燃剂很多，包括 磷酸酯、氢氧化铝、三氧化二锑、硼酸锌、 硼酸钡、氯化石蜡、红磷等，如以对氧指 数的贡献而言，三氧化二锑是最有效的， 因为它是PVC中所含氯的优异协效剂。 • PVC中目前采用最多的抑烟剂是钼化合物， 特别是八钼酸铵。
三、阻燃软聚氯乙烯配方及性能
• 阻燃软PVC的配 方多种多样，下 表列出有3种以磷 酸酯为阻燃增塑 剂的软PVC的配 方及性能。
• 下表是磷酸二苯异丁苯酯与其他协效剂共 用时，对PVC的阻燃效果。
四、阻燃软聚氯乙烯的阻燃参数
• 以不同磷酸酯阻燃的PVC的点燃时间、总释热量、 释热峰值及平均生烟量等重要阻燃参数见下表。
阻燃高抗冲聚苯乙烯
• 一、概述 • 高抗冲聚苯乙烯（HIPS）的性能及应用范 围均不同于GPS，阻燃HIPS用于制造电子 元器件、构件及电子设备的壳体材料。 • HIPS较GPS难阻燃，且阻燃级别要求高， 一般需通过UL94V-0级，只有用于小型构件 的HIPS可允许通过UL94V-2阻燃级。
• 在100份PVC中加入0.5份二茂铁，可使PVC的生烟量减低 30-70%，二茂铁不仅对PVC抑烟，而且可提高PVC的成 炭率及氧指数，但二茂铁呈橘红色，且不宜与含磷阻燃剂 并用，还可引起阴燃，故其应用不易推广。 • 锡酸锌不仅对PVC抑烟有良好的效果，而且还可减少材料 燃烧时一氧化碳的生成量，它在PVC中的阻燃效率也可与 三氧化二锑媲美，所以通常是在以三氧化二锑阻燃的PVC 中，以一定量（如50%左右）的锡酸锌代替三氧化二锑， 以收到即抑烟又不降低材料阻燃性的双重效果。也可用锡 酸锌与硼酸锌的混合物代替阻燃PVC中的三氧化二锑，抑 烟和阻燃效果亦相当理想。
塑料阻燃等级定义及实验方法(精)
本文由starz_li贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
塑料阻燃等级 V-0，V-1，V-2 及 HB 的定义塑料阻燃等级由 V-0，V-1，V-2 向 HB 逐级递减： V-0：对样品进行两次 10 秒的燃烧测试后，火焰在 30 秒内熄灭。
不能有燃烧物掉下。
V-1：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。
不能有燃烧物掉下。
V-2：对样品进行两次 10 秒的燃烧测试后，火焰在 60 秒内熄灭。
可以有燃烧物掉下。
HB：UL94 和 CSA C22.2 No 0.17 标准中最底的阻燃等级。
要求对于 3 到 13 毫米厚的样品，燃烧速度小于 40 毫米每分钟；小于 3 毫米厚的样品，燃烧速度小于 70 毫米每分钟；或者在 100 毫米的标志前熄灭。
美国阻燃材料标准及测试方法美国阻燃材料标准为 ANSI/UL-94-1985 标准 UL94 试验共有五种： 1. B 级的水平燃烧试验 2. 94V-0、94V-1、94V-2 级的垂直燃烧试验 3. 94 5-V 级的垂直燃烧试验 4. 用辐射板的火焰蔓延指数试验（按ASTM E 162 的标准测定这里不作介绍） 5. 94VTM-0,94VTM-1,94VTM-2 级的垂直燃烧试验（VTM 指极薄的材料这里不作介绍） 1． 94HB 级的水平燃烧试验方法：．级的水平燃烧试验方法：试验样品：采用长 127mm，宽 12.7mm，最大厚度 12.7mm，最小厚度 3.05mm 的小条状试样。
试验条件：在无通风的试验箱中进行。
评定方法：评为 94HB 级的材料，试样厚度为 12.7mm 时，在 76.2mm 标距上的燃烧速度不大于 38.1mm/min，或试样厚度小于 3.05mm 时，燃烧速度不大于 38.1mm/min 或在达到102mm 标线之前，必须停止燃烧。
2． 94V-0、94V-1、94V-2 级的垂直燃烧试验方法：级的垂直燃烧试验方法：．、、试验样品：此试验用小条试样长 127mm，宽 12.7mm，最大厚度 12.7mm。
PET塑料的阻燃性与电绝缘性考察
PET塑料的阻燃性与电绝缘性考察PET塑料是一种广泛应用于包装、纺织、电子等领域的热塑性聚酯材料。
在实际应用中，PET塑料的阻燃性和电绝缘性是其中两个重要的性能指标。
本文将对PET塑料的阻燃性和电绝缘性进行考察与分析。
一、PET塑料的阻燃性考察阻燃性是指材料在受到火焰或高温时的抗燃烧性能。
对于塑料材料而言，阻燃性不仅关乎人身和财产安全，也与环境保护息息相关。
1. 阻燃机制PET塑料的阻燃机制主要通过化学与物理两种方式实现。
化学阻燃是通过添加特定的阻燃剂，改变材料的燃烧能力，使其难以燃烧或自熄。
物理阻燃是通过改变材料本身的形态结构，如增加材料的曲线度、表面积等，减缓火焰的蔓延速度。
2. 阻燃剂的选择选择适宜的阻燃剂对于提高PET塑料的阻燃性至关重要。
常用的PET塑料阻燃剂包括溴系、氮系和磷系阻燃剂。
其中，溴系阻燃剂具有较好的阻燃效果，但会产生有害气体和副产物，对环境存在潜在危害。
因此，近年来磷系阻燃剂逐渐成为PET塑料的主要选择，具有良好的阻燃性能且低毒无害。
3. 阻燃性能测试针对PET塑料的阻燃性能测试可以采用UL94、Cone Calorimeter等不同方法。
UL94是一种常用的垂直燃烧测试方法，通过观察材料的燃烧延伸程度和自熄时间来评估阻燃性能。
Cone Calorimeter则可全面评估材料在火灾条件下的燃烧性能，包括热释放速率、烟气产生速率等指标。
二、PET塑料的电绝缘性考察电绝缘性是指材料在电场作用下不导电的能力。
对于电子行业中的电器和电气设备来说，良好的电绝缘性能是确保安全可靠运行的重要保证。
1. 电绝缘机制PET塑料的电绝缘机制主要与其自身的分子结构和纯度有关。
分子结构合理、链段长度适中的PET塑料具有较好的电绝缘性能。
而杂质的存在对PET塑料的电绝缘性会产生不利影响。
2. 电绝缘性能测试电绝缘性能测试主要包括体积电阻率、表面电阻率和击穿电压等指标的测定。
体积电阻率是指材料在规定条件下单位体积内所能承受的直流电场而不导电的能力，可以通过电阻箱等工具进行测定。
阻燃剂
阻燃剂：溴系、磷系、三嗪系、硅系、膨胀型、无机填料等。
常用于PP、PE、PVC、PS、HIPS、ABS、聚酰胺、PC、PBT、PET、不饱和聚酯、PU和环氧树脂等热塑性通用塑料、热塑性工程塑料和热固性塑料阻燃。
高聚物(各种塑料包括工程塑料)的阻燃技术,当前主要是以添加型溴系阻燃剂为主,常用的有十溴二苯醚、八溴醚、四溴双酚A、六溴环十二烷等,这中间尤以十溴二苯醚使用量最大。
目前对溴系阻燃剂的偏见会随着科学进一步的发展来证实,它依旧会在面20年内被大量使用,我们对它的评价是:我们讨厌它,但我们离不开它。
阻燃剂家族中的其他品种有磷系、三嗪系、硅系、膨胀型、无机填料等[3],这些阻燃剂在各种不同使用领域发挥各自独特的阻燃效果。
其中磷系阻燃剂中有机磷系品种大多是油状,在高聚物加工过程中不易添加,一般在聚氨酯泡沫、软PVC、变压器油、纤维素树脂、天然和合成橡胶中使用。
而无机磷系中的红磷,由于是纯阻燃元素,所以阻燃效果好,应用面较广,但它色泽鲜艳,因而应用受到部分限制。
红磷的应用要注意微粒化和表面包覆(胶囊化),这样使它在高聚物中分散性好,与聚合物的相容性好,不易迁移,能保持高聚物的难燃性能长久。
另外,聚磷酸铵的聚合度是决定上述两种产品质量的关键,聚合度越高,阻燃防火效果越好,国内已经有聚合度超过100的产品,而国外APP(聚磷酸铵)的聚合度在500以上已是常见。
膨胀型阻燃剂是近年来开发的以磷、氮为主要组成的阻燃剂,含这类阻燃剂受热时,表面能形成一层致密泡沫炭层,起到隔热、隔氧、抑烟,又能防止熔滴,具有良好的阻燃性能。
我国自1992年就开始有研究成功的报告,至今有多个研究单位从事这方面的开发,但仍未见工业规模的生产报道。
一直没有达到规模生产的原因可能有两个:一是产品中留有尚未反应的无机酸,反映在阻燃制品表面有吸潮现象;另外一个就是N-P膨胀型阻燃剂是一些大分子化合物合成,其最后一步是固相反应,它的传质、传热过程太复杂而至今工业化有一定困难。
阻燃增强PBT塑料特制材料.ppt
课程知识
2
PBT的改性
缺点 阻燃性不好
1 前言
纯PBT 缺口冲击强度低
热变形温度不高
增韧剂、阻燃剂、 抗氧化剂、润滑
剂等
优点
阻燃性好
高抗冲击
阻燃增强PBT
课程知识
热形变温度高
3
co目nt录ent
1. 前言 2. 配方设计 3. 加工工艺 4. 性能 5. 应用
课程知识
4
2 配方设计
2
塑料件在装配过程中受金
但对缺口敏感，经玻纤增强后，不仅可使缺口 敏感性得到改善，而且还能使热变形温度大大 提高，拉伸强度提高，弯曲模量成倍增长； (5)纯PBT结晶收缩率大，经增强后改善收缩率； (6)阻燃级别为UL94V-0级，不产生二次污染。
课程知识
12
co目nt录ent
1. 前言 2. 配方设计 3. 加工工艺 4. 性能 5. 应用
课程知识
9
co目nt录ent
1. 前言 2. 配方设计 3. 加工工艺 4. 性能 5. 应用
课程知识
10
4 性能
课程知识
11
4 性能
性能
(1)结晶速度快，可快速成型； (2)吸水率低，电气性能优异且随温湿度变化小； (3)耐候性好，适于户外使用，且耐药品性优异； (4)力学性能优良。纯PBT树脂有优异的冲击韧性，
增韧剂AX8900
2.9%
硅烷偶联剂KH-550
1%
抗氧化剂AT-168
0.3%
抗氧化剂AT-10
0.1%
润滑剂YP803
0.2%
课程知识
6
co目nt录ent
1. 前言 2. 配方设计 3. 加工工艺 4. 性能 5. 应用
常见阻燃剂的类型
常见阻燃剂的类型随着全球安全环保意识的日益加强，人们对防火安全及制品阻燃的要求越来越高，无卤、低烟、低毒的环保型阻燃剂已成为人们追求的目标。
目前国内塑料改性用阻燃剂近80%为含卤阻燃剂，其中以多溴二苯醚和多溴联苯类物质为代表，溴系阻燃剂效率高、用量少，对材料的性能影响小，且价格适中。
和其它类型的阻燃剂相比，其效能/价格比更具有优越性，我国供出口电子电气类产品中70％～80％都用此类阻燃剂。
但溴-锑阻燃体系在热裂解及燃烧时会生成大量的烟尘及腐蚀性气体，而且近年欧盟一些国家认为溴系阻燃剂燃烧时会产生有毒致癌的多溴代苯并恶瑛（PBDD）和多溴代二苯并呋喃（PBDF），2003年2月，欧盟出台了RoHS和WEEE两个禁令，其中RoHs是限制有害物质的禁令(TheRestriction ofHazrdOus SubstancesDirective)，它规定自2006年1月1日起，在欧盟国家销售的所有电子电气设备，不能含有多溴联苯及多溴二苯醚。
常用环保型阻燃剂一、环保型溴系阻燃剂1、十溴二苯乙烷80108010不属于多溴二苯醚，在燃烧中绝对不可能产生PBDD或PBDF；8010的相对分子量为971；溴含量82%，和DBDPO含溴量相当（83%），因此阻燃性能基本一致；初熔点345℃，热稳定性较DBDPO（305℃）高；它的耐光性以及不易渗析的特点都优于DBDPO，最可贵的是其阻燃的塑料可以回收使用，这是许多溴系阻燃剂所不具备的特点。
8010工业品为平均粒度3μm、自由流动、微颗粒化的白色结晶粉末，在塑料改性中容易分散，塑料制品颜色自由。
而且工业化成本和DBDPO相当，是DBDPO最为理想的替代品。
作为添加型溴系阻燃剂，8010在使用过程也需要和锑化物配合使用，配合比例和DBDPO/锑化物比例相同；和DBDPO相比，8010更适用于高温高粘特性的工程塑料。
首先对8010进行工业化生产的是美国雅宝公司，并申请了生产和使用专利；这一度使国内阻燃剂研究生产单位迟迟没有开展这方面的研究，但经查询发现，雅宝公司的专利范围是在中国之外的地区，因而可以在中国生产和使用8010，只是不能出口及申请专利。
阻燃高分子材料

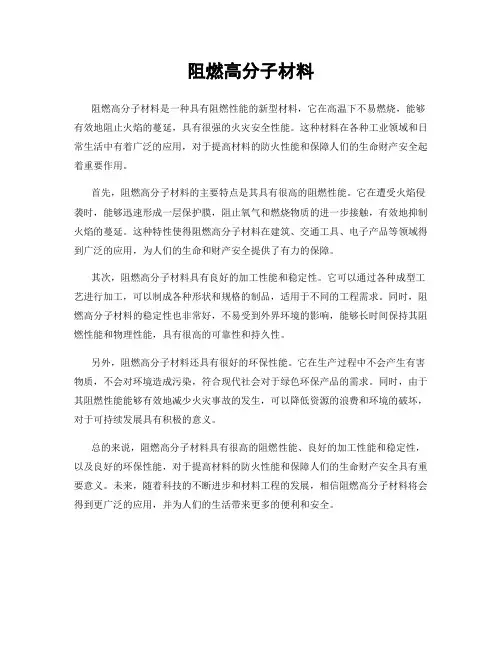

阻燃高分子材料
阻燃高分子材料是一种具有阻燃性能的新型材料，它在高温下不易燃烧，能够有效地阻止火焰的蔓延，具有很强的火灾安全性能。
这种材料在各种工业领域和日常生活中有着广泛的应用，对于提高材料的防火性能和保障人们的生命财产安全起着重要作用。
首先，阻燃高分子材料的主要特点是其具有很高的阻燃性能。
它在遭受火焰侵袭时，能够迅速形成一层保护膜，阻止氧气和燃烧物质的进一步接触，有效地抑制火焰的蔓延。
这种特性使得阻燃高分子材料在建筑、交通工具、电子产品等领域得到广泛的应用，为人们的生命和财产安全提供了有力的保障。
其次，阻燃高分子材料具有良好的加工性能和稳定性。
它可以通过各种成型工艺进行加工，可以制成各种形状和规格的制品，适用于不同的工程需求。
同时，阻燃高分子材料的稳定性也非常好，不易受到外界环境的影响，能够长时间保持其阻燃性能和物理性能，具有很高的可靠性和持久性。
另外，阻燃高分子材料还具有很好的环保性能。
它在生产过程中不会产生有害物质，不会对环境造成污染，符合现代社会对于绿色环保产品的需求。
同时，由于其阻燃性能能够有效地减少火灾事故的发生，可以降低资源的浪费和环境的破坏，对于可持续发展具有积极的意义。
总的来说，阻燃高分子材料具有很高的阻燃性能、良好的加工性能和稳定性，以及良好的环保性能，对于提高材料的防火性能和保障人们的生命财产安全具有重要意义。
未来，随着科技的不断进步和材料工程的发展，相信阻燃高分子材料将会得到更广泛的应用，并为人们的生活带来更多的便利和安全。
塑料阻燃测试标准
塑料阻燃测试标准
塑料阻燃性能是指在火灾发生时，塑料材料能够阻止或抑制火焰的蔓延和燃烧。
为了评估塑料的阻燃性能，国际上广泛采用了一系列的测试标准。
下面是几种常见的塑料阻燃测试标准：
1. UL-94：UL-94是美国安全实验室（Underwriters Laboratories）制定的一项测试标准，用于评估塑料材料的燃
烧性能。
根据该标准，塑料材料被分为V-0、V-1、V-2和HB
四个等级，V-0为最高等级，HB为最低等级。
2. IEC 60695-11-10：这是国际电工委员会（International Electrotechnical Commission）针对材料的燃烧性能制定的测试
标准。
该标准包括了一系列的测试方法，如斜面燃烧试验（GWT）、纵向燃烧试验（GWFI）和薄板燃烧试验（GWIT）等。
3. GB/T 2408：这是中国国家标准化管理委员会制定的一项塑
料材料阻燃性能测试标准。
该标准要求对塑料材料进行水平燃烧试验，并根据燃烧时间和熄灭时间判断其阻燃性能。
4. ISO 1210：这是国际标准化组织（International Organization for Standardization）针对塑料阻燃性能制定的标准。
该标准包
括了一系列的测试方法，如水平燃烧试验、垂直燃烧试验和薄板燃烧试验等。
这些测试标准可以通过一系列实验来评估塑料材料的阻燃性能，
以确保其在火灾发生时能够有效地减缓火势的蔓延，保障人身和财产的安全。
常用热塑性塑料性能
几种常用的热塑性塑料简介1.PP （Polypropylene 聚丙烯）性能和用途PP是与我们日常生活密切相关的通用树脂，是丙烯最重要的下游产品，世界丙烯的50%，我国丙烯的65%都是用来制聚丙烯。
聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯PP是结晶性塑料，一般为呈不规则圆形表面有蜡质光泽白色颗料。
密度，是塑料中最轻的一种。
有较明显的熔点，根据结晶度和分子量的不同，熔点在170℃左右，而其分解温度在290℃以上，因而有着很宽的成型温度范围，成型收缩率。
PP的使用温度可达100℃，具有良好的电性能和高频绝缘性，且不受湿度影响。
但低温下易脆，不耐磨，易老化。
适于制作一般机械零件，耐腐蚀零件和绝缘零件。
此外，用PP料制做的铰链产品具有突出的耐疲劳性能。
1.2成型注意事项PP的吸湿性很小，成型前可以不要干燥，如果存储不当，可在70℃左右干燥3小时。
成型流动性好，但收缩范围及收缩值大，易发生缩孔，凹痕，变形。
冷却速度快，浇注系统及冷却系统应缓慢散热。
PP在成型时要特别注意控制原料的熔化时间，PP 长期与热金属接触易分解。
易发生融体破裂，料温低方向方向性明显，低温高压时尤其明显。
模具温度方面，在低于50℃度时，塑件不光滑，易产生熔接不良，流痕，在90℃以上易发生翘曲变形。
塑料壁厚须均匀，避免缺胶，尖角，以防应力集中。
（Polyethylene 聚乙烯）性能和用途PE,有高密度聚乙烯（低压聚合），低密度聚乙烯（高压聚合），线形低密度聚乙烯，超高分子量聚乙烯等多种，密度在之间，成型收缩率为。
熔点在120-140℃左右，分解温度在270℃以上。
PE的耐腐蚀性，电绝缘性（尤其高频绝缘性）优良，并可以通过氯化,辐照,玻璃纤维等改性增强。
高密度聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性；低密度聚乙烯的柔软性, 伸长率,冲击强度和渗透性较好；超高分子量聚乙烯冲击强度高,耐疲劳,耐磨。
塑料阻燃等级定义及实验方法
UL 94*总体 可燃性 UL94 等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、 总体 燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的 材料时， UL 等级应满足塑料零件壁部分的厚度要求。 等级应与厚度值一起报告， 其 UL 只报告 UL 等级而没有厚度是不够的。 94 UL 等级总结：
塑料阻燃标准
阻燃相关标准
一、 UL UL 是英文保险商试验所（Underwriter Laboratories Inc.）的简写。UL 安全试验所是美国最有权威的，也是 界上从事安全试验和鉴定的较大的民间机构。它是一个独立的、非营利的、为公共安全做试验的专业机构。它 采用科学的测试方法来研究确定各种材料、装置、产品、设备、建筑等对生命、财产有无危害和危害的程度； 确定、编写、发行相应的标准和有助于减少及防止造成生命财产受到损失的资料，同时开展实情调研业务。总 之，它主要从事产品的安全认证和经营安全证明业务，其最终目的是为市场得到具有相当安全水准的商品，为 人身健康和财产安全得到保证作出贡献。就产品安全认证作为消除国际贸易技术壁垒的有效手段而言，UL 为 促进国际贸易的发展也发挥着积极的作用。 UL94 标准指美国保险业者研究所第 94 实验标准。其试验方法如下；使截面积 1.27*0.32 厘米长度 12.7 厘 米的塑料片呈垂直状态，在踞其下端 0.96 厘米处使用喷灯点火，接触火焰 10 秒后去掉喷灯，如果在 5 秒内灭 火称为 V—0 级，在 5-25 秒内灭火称为 V—1 级。在塑料片下段 30 厘米处放置纱布，如果滴落的液体使其燃烧 称为 V—2 级。 二、 GB 国家标准 GB2408-80 水平燃烧试验方法：水平试验法是在实验室条件下测试试样水平自支撑下的燃烧性能。 GB2409-84 垂直燃烧法：垂直燃烧法是在规定条件下，对垂直放置具有一定规格的试样施加火焰作用后的燃烧 进行分类的一种方法。 GB2406-80 氧指数试验法：氧指数(OI) ——指塑料燃烧时，所需混合气体中最低氧的含量。空气中氧气平均浓 度为 21%。 一般氧指数在 21 以下为可燃性塑料， 22-27 为自熄性塑料， 以上为阻燃性塑料。 27 该方法比较简单， 数字重现性较好，具有以数字表现材料燃烧性能的特点，所以国外普遍采用，(例如美国的氧指数试验标准为 ANST/ASTM D2863-1977) 。该方法不但适用于具有自支撑型材料，而且对薄膜，泡沫塑料等也适用。 GB8323—87 烟密度试验方法：该试验方法是在规定试验条件下测定材料受辐射或燃烧时所产生的比光密度。 比光密度是以规定的试验箱容积，光程长度，和试验面积所测定的透光率计算出的比光密度值。最大光密度值 用来表示材料的光密度。
塑料材料阻燃等级
塑料材料阻燃等级塑料材料的阻燃等级是指塑料材料的阻燃性能，也是对塑料材料在火灾发生时的抗火性能的评价。
根据国内外的相关标准和规范，塑料材料的阻燃等级主要有UL94、GB/T2408-2024、GB/T2408-2024等。
UL94是国际上公认的塑料材料阻燃等级评定标准，被广泛应用于各种塑料产品的评定和防火设计。
根据UL94标准，塑料材料可以分为如下等级：1.V-0等级：材料燃烧10秒钟后自行停止燃烧，火焰不能燃烧超过25毫米，燃烧滴落不能点燃纸张。
2.V-1等级：材料燃烧10秒钟后自行停止燃烧，火焰不能燃烧超过25毫米，燃烧滴落不能点燃纸张。
3.V-2等级：材料燃烧30秒钟后自行停止燃烧，火焰不能燃烧超过25毫米，燃烧滴落不能点燃纸张。
4.HB等级：材料燃烧速度和火焰的扩散速度在一定范围内，火焰不能靠近标识线。
GB/T2408-2024是中国国家标准委员会发布的塑料材料阻燃等级评定标准。
根据该标准，塑料材料可以分为如下等级：1.HB等级：燃烧速度和火焰的扩散速度在一定范围内，火焰不能靠近标识线。
2.V-1等级：材料燃烧时间不超过30秒，火焰不能超过75毫米，燃烧滴落不能点燃纸张。
3.V-2等级：材料燃烧时间不超过30秒，火焰不能超过75毫米，燃烧滴落不能点燃纸张。
GB/T2408-2024是中国国家标准委员会发布的塑料材料阻燃等级评定标准的最新修订版。
根据该标准，塑料材料可以分为如下等级：1.HB等级：燃烧速度和火焰的扩散速度在一定范围内，火焰不能靠近标识线。
2.V-0等级：材料燃烧时间不超过10秒，火焰不能超过50毫米，燃烧滴落不能点燃纸张。
3.V-1等级：材料燃烧时间不超过30秒，火焰不能超过50毫米，燃烧滴落不能点燃纸张。
4.V-2等级：材料燃烧时间不超过30秒，火焰不能超过75毫米，燃烧滴落不能点燃纸张。
需要注意的是，不同的标准和规范对塑料材料的阻燃等级有所不同，因此在使用和评价塑料材料的阻燃性能时，需要参照相应的标准和规范进行评定。
