03g101图集中的各种符号表示什么
03G101-1图集CAD版（收藏）
03G101平法图集(梁)部分讲解
吊筋夹角取值：梁高≤800取45度，>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度 （60度）+2*20d
4、单跨梁钢筋计算-KL4
附加箍筋的计算03G101-1P62
该区域梁正常箍筋或加 密区箍筋照设
4、单跨梁钢筋计算-L1
通常情况下梁的钢筋有哪些？
1
1
• • • • • • • •
上：上部通长筋 中：侧面纵向钢筋－构造或抗扭 下：下部钢筋(通长筋或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋：吊筋、次梁加筋、加腋钢筋
1、单跨梁钢筋计算-KL1
1、上通筋计算03G101-1 P54
屋面框架梁箍筋构造
★软件重点功能
1、自动按名称识别梁类型 2、属性自动记忆功能 3、添加、删除支座 4、应用到其它同名称梁 5、梁跨格式刷、梁跨数据刷 6、分层梁
单面悬挑梁钢筋在软件中的型号
12、屋面框架梁钢筋计算
屋面框架梁的平法标注
12、屋面框架梁钢筋计算
屋面框架梁纵向钢筋构造43
12、屋面框架梁钢筋计算
屋面框架梁配筋构造图03G101-P43、55、56
构造屋面框架梁纵向钢筋构造（一）
构造屋面框架梁纵向钢筋构造（二）
12、屋面框架梁钢筋计算
1、单跨梁钢筋计算-KL1
1、上通筋计算
公式：长度＝净跨长+左支座锚固+右支座锚固 左、右支座锚固长度的取值判断： 当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚， 算法1：hc-保护层＋15d 算法2：取0.4LaE＋15d 算法3：取Max(LaE ,hc-保护层＋15d) 算法4：取Max(LaE ,0.4LaE＋15d)

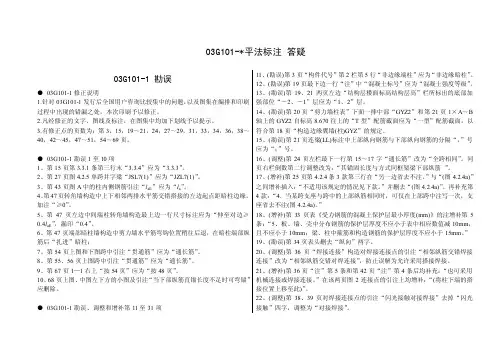

03G101平法标注详解
03G101-*平法标注答疑03G101-1 勘误●03G101-1修正说明1.针对03G101-1发行后全国用户咨询比较集中的问题，以及图集在编排和印刷过程中出现的错漏之处，本次印刷予以修正。
2.凡经修正的文字、图线及标注，在图集中均加下划线予以提示。
3.有修正点的页数为：第3，15，19～21，24，27～29，31，33，34，36，38～40，42～45，47～51，54～69页。
●03G101-1勘误1至10项1、第15页第3.3.1条第三行末“3.3.4”应为“3.3.3”。
2、第27页图4.2.5单跨井字梁“JSL7(1)”应为“JZL7(1)”。
3、第43页图A中的柱内侧钢筋引注“l aE”应为“l a”。
4、第47页转角墙构造中上下相邻两排水平筋交错搭接的左边起点距暗柱边缘，加注“≥0”。
5、第47页左边中间端柱转角墙构造最上边一行尺寸标注应为“伸至对边≥0.4l aE”，漏印“0.4”。
6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱；7、第54页上图和下图跨中引注“贯通筋”应为“通长筋”。
8、第55、56页上图跨中引注“贯通筋”应为“通长筋”。
9、第67页1—1右上“按54页”应为“按48页”。
10、68页上图、中图左下方的小图及引注“当下部纵筋直锚长度不足时可弯锚”应删除。
●03G101-1勘误、调整和增补第11至31项11、(勘误)第3页“构件代号”第2栏第5行“非边缘端柱”应为“非边缘暗柱”。
12、(勘误)第19页最下边一行“注”中“混凝土标号”应为“混凝土强度等级”。
13、(勘误)第19、21两页左边“结构层楼面标高结构层高”栏所标出的底部加强部位“－2、－1”层应为“1、2”层。
14、(勘误)第20页“剪力墙柱表”下面一排中部“GYZ2”和第21页1×A～B 轴上的GYZ2自标高8.670往上的“T型”配筋截面应为“一型”配筋截面，以符合第18页“构造边缘翼墙(柱)GYZ”的规定。
钢筋图纸符号解释
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载钢筋图纸符号解释地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

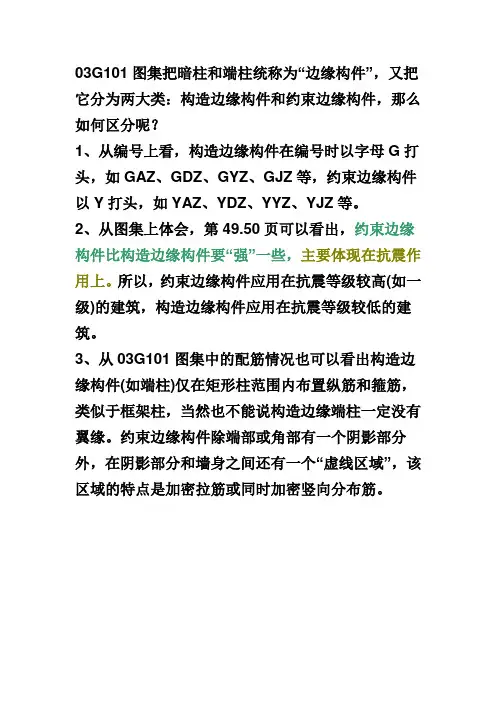

03G101图集把暗柱和端柱统称为
03G101图集把暗柱和端柱统称为“边缘构件”，又把它分为两大类：构造边缘构件和约束边缘构件，那么如何区分呢？
1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。
2、从图集上体会，第49.50页可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。
所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。
3、从03G101图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。
约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。
03G101平法图集(柱)部分讲解
练习
1、请用软件计算KZ1的－1层纵向钢筋长度 请用软件计算KZ1的 KZ1 并与手工算法相比较。 并与手工算法相比较。 整理你用软件计算时遇到的问题？ 2、整理你用软件计算时遇到的问题？
计算柱插筋首先应该考虑的问题
基础插筋的计算公式： 基础插筋的计算公式： 长度＝弯折长度a+锚固竖直长度h1+ a+锚固竖直长度h1+非连接区 长度＝弯折长度a+锚固竖直长度h1+非连接区 Hn/3+搭接长度 搭接长度L Hn/3+搭接长度LlE 要考虑抗震等级、砼标号、锚固、 要考虑抗震等级、砼标号、锚固、搭接值 基础是柱的支座，因此先画（计算） 基础是柱的支座，因此先画（计算）支座 在楼层净高Hn要减去节点高 梁高hb） 要减去节点高（ 在楼层净高 要减去节点高（梁高 ）
6、首层柱纵筋计算 、
纵筋长度＝首层层高 纵筋长度＝首层层高首层非连接区Hn/3+ 首层非连接区 二层非连接区 max(Hn/6，hc， ， ， 500)+搭接长度 lE 搭接长度L 搭接长度
7、中间层柱纵筋计算 、
纵筋长度＝ 层层高 层层高纵筋长度＝2层层高 2层非连接区 层非 层非连接区+3层非 层非连接区 连接区+搭接长度 搭接长度L 连接区 搭接长度 lE
3、软件处理原理 、
砼标号
抗震等级
钢筋级别
结构类型+设防烈度 檐高 结构类型 设防烈度+檐高 设防烈度
软件中如何确定钢筋的级别呢？ 软件中如何确定钢筋的级别呢？ 钢筋级别代码
梁柱板03G101钢筋平法标注图解
中间层纵筋：
层高-非连接 区长度 +上层非连接区长度+搭接长 度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长度+非搭 接区长度+伸入下层的锚固长度
箍筋（根数）： 【L(净跨)-50*2】/箍 筋间距 + 1
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
•梁 •柱 •板 •剪力墙 •楼梯 •基础
+ 框架梁 + 屋面框架梁 + 非框架梁 + 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
距为100非加密区为200，肢数为2； + 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； + （4 Φ 12）表示4根一级、直径是12的架立筋； + （-0.100）表示梁顶标高；
03G101图集解释汇总(收集)_pdf
筑龙网 W W W .Z H U L O N G .C O M03G101图集解释汇总（收集）梁下部钢筋本着能通则通的原则，CDF 老师请问03G101-1中P60页中的“不伸入支座的梁下部纵向钢筋断点位置”中的下部钢筋中没有画出贯通筋的钢筋。
这样我们在搞决算审计的过程中老是要有这方面的争论。
这一点和00G101中P45页“L 配筋构造”有着异曲同工的地方。
一. 如何解释下部的通长筋的布置？请予以赐教！！1、03G101-1图集第60页中的“不伸入支座的梁下部纵向钢筋断点位置”，该图的重点是说明“不伸入支座的梁下部纵筋”，把它与伸入支座的梁下部纵筋加以对比。
2、钢筋配置上的“能通则通”，是陈教授反复强调的原则，在图集里没有配套的图示说明。
而且，在施工实践中也因为钢筋“定尺长度”而带来许多问题，因为梁的下部钢筋的连接点是比较难以确定的。
对于“非抗震”的情况，可以避开“跨中Ln/3范围”进行钢筋连接。
对于“抗震”的情况，就复杂多了。
从前我们与陈教授有一段讨论，也没有明确的结果。
现在抄录于下，供大家参阅：二. CDF ：请教陈教授：梁下部纵筋在哪儿连接？(2004-3-8 18:34:14)这是一个施工实践中经常发生的问题： 1、框架梁中间支座两边的下部纵筋如果规格、直径相同，应该尽可能贯穿支座，而不要在中间支座内锚固。
2、但是，钢筋的定尺长度有限，必然要发生钢筋连接问题。
在“支座内”进行连接吧，陈教授已经多次强调了：不可行！在跨中1/3处，是正弯矩最大的地方，下部纵筋不可能在此连接。
只剩下靠近支座的1/3跨度的区域，能不能在这里连接呢？陈教授也说过，非抗震时可以，抗震时——03G101-1图集没有做出明确的指示。
3、于是，“梁下部纵筋在哪儿连接？”成了一个不好解决的问题。
于是，不少施工人员只筑龙网 W W W .Z H U L O N G .C O M好把钢筋截断在支座处，让中间支座两边的钢筋都在支座内锚固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如V,bf,bc,bw,lc,ln,lae,la,lle,ll,lni,hac,Hn,hc,hw,hb,Ac等符号的意思分别表示如下:
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
钢筋：钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф20 3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表
示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
３．梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。
注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
４．梁下部纵筋当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。
注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，
否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入；。
一排纵筋为4B25，全部伸入支座。
梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座；下一排纵筋为5B25，全部伸入支座。
５．侧面纵向构造钢筋或侧面抗扭纵筋当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"＊"号。
例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。
梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。
梁类型代号：梁类型注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。
例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑；L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
AKL5-4(1)400x150 第5-4号暗框梁，跨数为1，梁宽400，高150 括号内如果是（2A)即2跨，一端悬挑如果是（2B）即2跨，两端悬挑钢筋种类常用热轧钢筋按强度级别分为HPB235、HRB335、HRB400、HBB500四级。
钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。
热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋与热轧带肋钢筋。
热轧光圆钢筋为HPB235级钢筋；热轧带肋钢筋有月牙肋钢筋和等高肋钢筋，月牙肋钢筋为HBB335、HRB400级钢筋；等
高肋钢筋为HBB500级钢筋。
一般钢筋的强度标准值fyk （N/mm2）：种类符号d（mm）fyk热轧钢筋新HPB235（Q235）φ8∽20 235旧Ⅰ级（A3、A Y3）φ－235新HRB335（20MnSi）Φ6∽50 335旧Ⅱ级（20MnSi、20MnNb （b））Φd≤25 335 Φd=25∽40 315新HRB400 (20MnSiV、20MnSiNb、20MnTi) O 6∽50 400旧Ⅲ级（25MnSi）O －370新RRB400 (K20MnSi) OR 8∽40 400旧Ⅳ级（40Si2MnV、45SiMnV、45Si2MnTi）O －540注（新）：1、热轧钢筋直径d系指公称直径；一般钢筋的抗拉、抗压强度设计值fy、fy’（N/mm2）：种类符号d（mm）fy fy’热轧钢筋新HPB235（Q235）φ8∽20 210 210旧Ⅰ级（A3、A Y3）φ－210 210新HRB335（20MnSi）Φ6∽50 300 300旧Ⅱ级（20MnSi、20MnNb （b））Φd≤25 310 310 Φd=25∽40 290 290新HRB400 (20MnSiV、
20MnSiNb、20MnTi) O 6∽50 360 360旧Ⅲ级（25MnSi）O －340 340新RRB400 (K20MnSi) OR 8∽40 360 360旧Ⅳ级（40Si2MnV、45SiMnV、45Si2MnTi）O －500 400注（新）：在钢筋砼结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时，仍应桉300n/mm2取用。
答案补充Φ下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）答案补充中一样的字符表示的HPB235钢筋即一级钢筋,平常说的圆钢，屈服点为235mpa 中一样的字符下边带一横是HRB335钢筋，即二级钢筋,螺纹钢，屈服点为335mpa 中间两竖下边有一横是HRB400RRB400钢筋，即三级钢筋，高强钢筋，屈服点为400mpa -------------------------------------------------------------------------------- 是否像下面的图:其表示为:二级钢筋HPB235答案补充加一横又多一竖的是:三级钢筋HRB335答案补充第一个呼图是:二级钢筋HPB235;第二个图是:三级钢筋HRB335 -------------------------------------------------------------------------------- Φ下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）-------------------------------------------------------------------------------- Φ下面加了一横的钢筋符号表示二级钢，加了一横又多了一竖又表示三级。
