光纤打标机操作规程
光纤激光打标机作业指导书
光纤激光打标机作业指导书一、目的保证正确操作，使用保养、维护维修设备。
二、适用范围适用于我公司光纤激光打标机的安全操作。
三、职责市场营销部（仓库）统一管理，由仓库负责该设备的使用、保养、维护。
四、主要结构4.1振镜盒4.2对焦柱4.3电脑主机4.4操作台4.5主机屏幕4.6冻水机五、作业要求5.1操作前准备：5.1.1工作前使用专用安全防护眼镜。
5.1.2工作前先检查电气系统的开关和电路系统是否可靠，水箱中的冷却介质液面低于水箱盖50mm。
5.2操作方法：5.2.1合上机柜后面主空气开关。
5.2.2插入钥匙，顺时针转90度。
5.2.3按下水泵接通。
5.2.4合上激光电源空气开关5-10秒后自动点亮氪灯，电流显示7.5A左右。
5.2.5依次打开扫描，声光，指示按钮。
5.2.6调整旋转，改变输出氨灯电流大小，（电源内部设置电流在7-25A）超过33A。
关掉IGBT,超过40A切断主续电器。
5.2.7打开计算机，进入WINDOWS操作系统，打开激光标记软件，设置合适参数后，进行激光打标工作。
5.2.8打标工作完成后依次关闭指示，声光扫描，计算机，激光电源开关。
5.2.9最后等待1分钟关闭水泵开关，然后拉下空气开关。
断开整机供电。
5.3操作注意事项：5.3.1激光水冷却系统开机3分钟之后才开激光电源。
5.3.2待激光水冷系统压缩机停此后，才可关断激光水冷电源。
5.3.3激光器系统为冷却方式，激光电源为风冷却方式，若冷却系统故障，请勿开机工作。
5.3.4内循环冷却水，新设备每月换一次水，使用半年后可以两个月换一次。
5.3.5设备工作时，电路呈高压大电流状态，非专业人员请勿开机维护，以免发生触电事故，电源和激光器应接地良好。
5.3.6本机出现故障，如漏水，拉电弧保险，激光器有异常响声等，应立即切断电源。
5.3.7当过电压过电流保护指示灯亮时应立即关机。
5.3.8本机不适合在易燃易爆的场合使用，不要在有挥发性溶剂如：酒精，汽油，等场合使用。
光纤激光打标机操作规程
光纤激光打标机操作规程《光纤激光打标机操作规程》一、概述光纤激光打标机是一种利用光纤激光器将能量转换为激光束，通过调控激光束的强弱和位置，对材料进行刻印、雕刻、打标等加工工艺的设备。
为了保障操作人员的安全及设备的正常运行，制定本操作规程。
二、操作准备1. 操作人员应穿着合适的工作服，戴好防护眼镜和手套，确保个人安全。
2. 在打标机周围设置明显的警示标志，以保证他人在操作过程中远离设备。
3. 确保打标机周围环境整洁，杂物清除。
三、设备操作1. 打开电源开关，确保设备供电正常。
2. 检查设备工作状态，包括光路联通、电源运行状态等，确保一切正常后方可进行下一步操作。
3. 将需要打标的材料放置于标刻台上，调整好位置和角度。
4. 根据要求调整设备参数，包括激光光束强度、标刻速度、字体大小等。
5. 启动设备，开始进行打标操作。
6. 操作过程中，如需调整设备参数或中途暂停，应先停止打标操作，并确保激光束完全消失后进行调整或操作。
四、安全事项1. 在操作过程中，严禁将手指、手臂等身体部位直接放入激光束范围内。
2. 长时间操作前，应确保设备工作正常，避免激光打标机出现故障而引发安全事故。
3. 激光束有一定的烧伤能力，所以不要将激光束直接照射到人体或易燃物体上。
4. 在操作过程中，如发现任何异常情况和设备故障，应立即停止操作，并及时报告维修人员处理。
5. 操作完成后，关闭电源开关，确保设备断电。
五、设备维护1. 定期对设备进行清洁，保持设备的外部和光路的清洁度。
2. 检查设备电源线、联接线等是否正常，如发现损坏或老化现象，应及时更换。
3. 定期对光纤激光器及相关部件进行维护保养，使用适当的清洗剂清洁设备内部。
4. 如需维修或更换设备零部件，应由专业人员进行操作，以免损坏设备。
六、操作规程守则1. 操作人员应严格按照操作规程进行操作，不得擅自更改设备参数或程序。
2. 操作人员应接受相关培训，了解设备的基本原理、操作方法和安全事项。
光纤激光打标机作业指导书
设 备 操 作 指 导 书Power On Enterprise编制人审核批准代号数量序号数量序号数量①①②②③③标记确认承认序号数量①②③作业编号01编制日期2015/3/17作业加工图作业顺序及重点管理机型光纤激光打标机线别包装线何源盛作业名称通用版本 3.0注;关机，则顺序为5.4.3.2.1。
二：操作步骤1.双击打开桌面快捷键 进入打标机操作界面.如：（图.1）2.从打标操作界面左上角.点击文件.选择文件E盘.根据订单料号打 开打标文件即可.3.调整激光焦点.产品打标平面到激光头部焦点的距离为225mm.一：开关机顺序1.总电源开关2.启动电脑开关3.激光器开关4.振镜开关5.红光开关注意轻拿轻放.4.非常重要：从主控制箱至扫描头之间有一根光钎，不要猛拔或折弯.4.激光焦点调整完成后即可进行打标.打完标进行确认首件.首件确 认无误.方可批量生产。
三：注意事项1.严格按照以上规定的（开机).(关机)顺序进行开关机。
2.本设备激光波长为1064，不可见光，避免眼睛及皮肤直接接触。
3.本设备安装调试后.要尽量避免移动，如必须小范围移动，要避免震动.名称料号①使用辅助材使用治具&夹具使用测试仪名称序号名称型号名称型号③②使用生产工具变更日期变更内容实施LOT&批号名称规格/型号自动 目录左边 右边结束开关 图：11.总电源开关指示灯3.激光器开关4.振镜开关5.红光开关图：2图：32.启动电脑开关高度225mm表单编号：DA-QR-EN02-005版本：1.0。

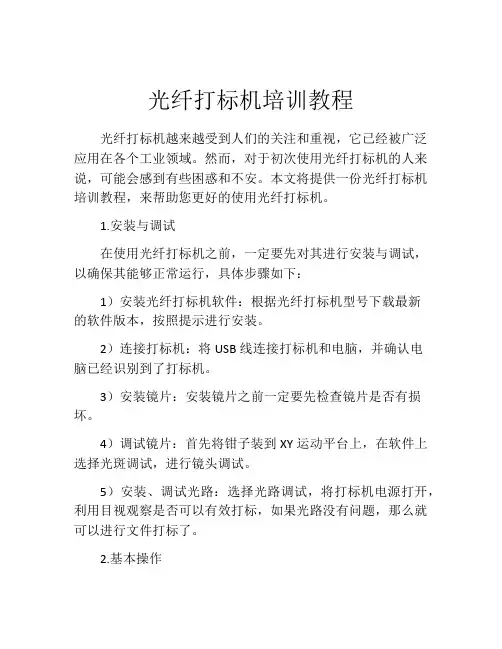

光纤打标机培训教程
光纤打标机培训教程光纤打标机越来越受到人们的关注和重视，它已经被广泛应用在各个工业领域。
然而，对于初次使用光纤打标机的人来说，可能会感到有些困惑和不安。
本文将提供一份光纤打标机培训教程，来帮助您更好的使用光纤打标机。
1.安装与调试在使用光纤打标机之前，一定要先对其进行安装与调试，以确保其能够正常运行，具体步骤如下：1）安装光纤打标机软件：根据光纤打标机型号下载最新的软件版本，按照提示进行安装。
2）连接打标机：将USB线连接打标机和电脑，并确认电脑已经识别到了打标机。
3）安装镜片：安装镜片之前一定要先检查镜片是否有损坏。
4）调试镜片：首先将钳子装到XY运动平台上，在软件上选择光斑调试，进行镜头调试。
5）安装、调试光路：选择光路调试，将打标机电源打开，利用目视观察是否可以有效打标，如果光路没有问题，那么就可以进行文件打标了。
2.基本操作在完成安装和调试工作后，就可以开始进行基本操作了。
下面是一些基本操作的步骤和注意事项：1）选择文件：在打标机的软件界面上选择需要处理的文件，可以是文本、图片、向量等。
2）设置参数：根据需要设置打标速度、功率、光斑大小等参数，并进行预览和检查。
在打标机的软件界面上将选择好的文件导入，然后将参数设置好即可。
3）调整焦距：光斑的大小和想成的焦距有关，需要针对材料进行调整。
调整的时候可以使用调焦器进行清晰度调整。
4）启动打标：在软件界面点击“开始打标”按钮，等待打标机进行处理。
注意：在操作时需要注意安全事项，避免接触光线直视光斑，还要注意操作时鼠标和键盘的猛击，以避免造成损害。
3.挑战实战案例在完成基本操作后，就可以尝试实战案例，以进一步掌握光纤打标机的使用技巧。
以下是一些实战案例：1）打标钢材：以钢材为例，首先选择需要打标的数据并进行参数设置，然后进行镜头焦距细调，在根据工件表面进行光路加工。
2）打标手机外壳：手机外壳是一种高密度陶瓷，需要根据不同的材质和形状进行调整设置，最后进行打标。
光纤激光打标机安全操作及保养规程
光纤激光打标机安全操作及保养规程光纤激光打标机是一种高精度、高效率的标记设备，但在操作过程中也存在一定的危险性。
为保障操作人员的人身安全和设备的正常使用，在操作光纤激光打标机时，需要遵守一定的安全操作规程和保养规程。
本文将从这两方面来为您介绍如何安全操作和保养好光纤激光打标机。
安全操作规程1. 切勿观察光纤激光打标机发射口在设备运行时，它会通过光纤激光打标机发射口发射高能光束进行标记。
操作人员应该避免直接观察光束。
如果长时间盯着光束，可能会伤害你的眼睛或造成其他伤害。
2. 戴好防护眼镜为了避免上述情况发生，操作人员应该戴上经过认证的防护眼镜。
它可以有效地防止激光视觉对眼睛造成伤害。
同时建议在操作时拉上安全围栏，保证设备底部没有人员靠近。
这是光纤激光打标机的基本操作规程。
3. 注意观察警告标识光纤激光打标机上标识着相应警告的标识非常重要。
操作人员应该注意标识的位置，并遵循标识的规定。
在设备的运行过程中，如果出现了故障或者问题，应该按照相应的标识进行处理。
4. 遵守运行程序光纤激光打标机的运行程序是按照相应的流程进行的。
在设备的操作过程中，操作人员应该按照流程进行。
如果遇到问题或者异常，请及时停止设备的运行，并联系设备的维护人员。
5. 禁止在设备上放置易燃物品由于光纤激光打标机具有较高的温度，操作人员应该避免在设备上放置可燃的物品。
否则，可能会导致火灾或其他事故。
6. 注意清洗设备设备的清洗十分重要。
在设备压力缸上的齿轮上可以看到金属铁屑。
如果不清洗，它们会灰尘般飘浮在设备表面，会影响设备的输出效果，甚至卡住气压缸的齿轮。
我们需要用清水和软毛刷把各个零件分别清洗，定期检查各部位，以确保设备的正常工作。
保养规程除了安全操作规程，设备的保养也十分重要。
保养规程不仅可以延长设备的使用寿命，还可以使设备的功能得到更好的发挥。
1. 定期检查光纤激光打标机清洗状况为了保证设备的作业效果，我们需要定期检查设备的清洗状况。

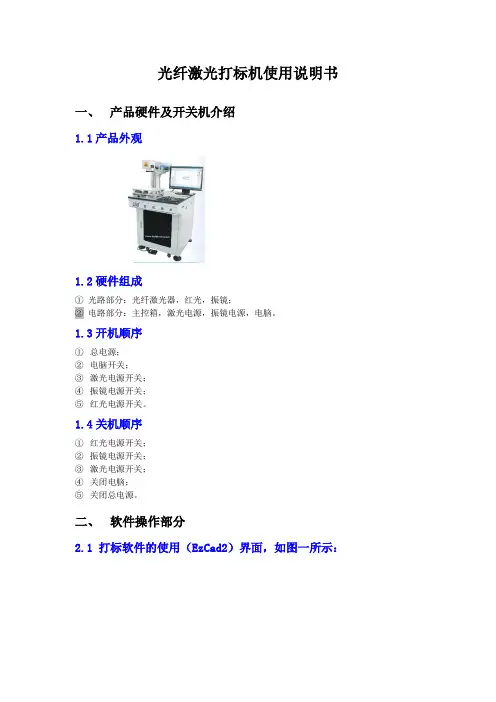

光纤激光打标机使用说明书
光纤激光打标机使用说明书一、产品硬件及开关机介绍1.1产品外观1.2硬件组成①光路部分：光纤激光器，红光，振镜；②电路部分：主控箱，激光电源，振镜电源，电脑。
1.3开机顺序①总电源；②电脑开关；③激光电源开关；④振镜电源开关；⑤红光电源开关。
1.4关机顺序①红光电源开关；②振镜电源开关；③激光电源开关；④关闭电脑；⑤关闭总电源。
二、软件操作部分2.1 打标软件的使用（EzCad2）界面，如图一所示：（图一）2.2 对象列表下图是对象列表,如图二所示：（图二）在打标时,系统会按对象列表中图形的排列顺序（从上至下）依次加工列表中的图形。
用户可以在列表中选择图形直接拖动或通过右键选项来调整排列顺序，以此来改变图形的打标顺序，通过改变打标顺序，可以让打标时间快一点，以节约时间。
或者是用剪切+粘贴命令来重新排列图形顺序。
下图是对象属性栏,如图三所示：位置：表示的是这个图形在打标区域中的绝对座标轴，调整X轴和Y轴的数值，可以让图形移动，左右移动调X轴，上下移动调Y轴。
向左和向下是调负数，向右和向上是调正数。
（图三）尺寸：显示的是图形的大小，X轴是图形的高，Y轴是图形的宽，调整X轴和Y轴的数值，可以改变图形的大小。
（图四）：锁定图形，让图形是否按比例缩放，锁定后，改变一个轴的大小，另一个也会做出相应的改变，图形不会失真，如果不锁定的话，就只是改变一个轴，另外一个就不会改变，有可能会造成图形变形，不过有时要按实物的实际尺寸来调速算图形大小，就有可能要解锁，具体按实际情况来定。
2.3 填充填充可以对指定的图形进行填充操作。
被填充的图形必须是闭合的曲线。
如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者互不相干，但任何两个对象不能有相交部分。
(左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果)使能轮廓：表示是否显示并标刻原有图形的轮廓。
即填充图形是否保留原有轮廓。
填充1、填充2 和填充3：是指可以你可以用三种填充，单线，交叉或三线交叉。
光纤打标机培训教程
光纤打标机培训教程光纤打标机是目前比较先进的一种打标工具，使用光电技术进行雕刻和刻画，具有清晰、高速、低噪音等优点，可以广泛应用于工业制造、生产加工、医疗器械等各个领域。
为了让大家更好地了解和掌握光纤打标机的使用方法和技巧，下面就给大家介绍一下光纤打标机培训教程。
一、基础知识在进行光纤打标机培训之前，首先要了解光纤打标机的基础知识。
光纤打标机主要由激光源、镜片、光路、控制系统以及外部气源和冷却水源等组成。
其中，激光源发出激光束，通过镜片组对激光束进行调节和控制，使其沿特定路径在物体表面进行雕刻和刻画。
在使用光纤打标机时，要注意保持机器的清洁度和稳定性，避免机器故障和损坏。
二、使用步骤1、准备工作在进行光纤打标机操作前，需要进行一系列的准备工作，首先要检查并调整光纤打标机的调试参数和焦距，确保光路正常，然后连接气源和冷却水源，并将电脑和光纤打标机连接起来，确保电脑能够正常识别光纤打标机。
2、导入文件接下来，将需要进行雕刻或刻画的文件导入光纤打标机，可以使用光盘、U盘或通过网络进行导入，需要注意的是，文件的格式必须符合光纤打标机的要求，常见的格式有bmp、jpg、plt等。
3、编辑文件编辑文件是光纤打标机操作的关键步骤，要根据需要对文件进行编辑和调整，包括锁定文件大小、剔除噪音、修改字体、调整图像对比度和亮度等，以达到最佳的效果。
同时，要选择合适的雕刻参数，如光强、速度、频率和点距等，这些参数会直接影响到雕刻的效果和速度，需要从实际需要出发进行选择。
4、开始雕刻编辑完成后，需要进行预览和测试，这个环节可以通过一些较小的雕刻试验来对雕刻效果进行检验和调整，只有确定好了最佳的雕刻参数和效果后，才能真正地开始雕刻。
在进行雕刻时，要保证操作的稳定性和安全性，避免发生意外。
三、操作技巧和注意事项1、选用合适的雕刻材料不同的材料具有不同的物理性质和化学性质，需要根据需要选用合适的雕刻材料，避免材料发生变形或损坏。
光纤激光打标机操作规程
光纤激光打标机操作规程
《光纤激光打标机操作规程》
一、操作人员应接受相关培训，了解光纤激光打标机的基本原理、操作方法以及安全注意事项。
二、在操作光纤激光打标机前，需要检查设备是否完好，包括电源、冷却系统、光路系统等，确保设备正常工作。
三、操作人员应佩戴防护眼镜，确保在使用过程中不会受到激光辐射的伤害。
四、在设备运行期间，操作人员应严格按照操作手册的指引进行操作，不得擅自更改设备参数或程序。
五、使用光纤激光打标机时，操作人员应保持设备周围清洁整洁，避免杂物进入设备内部影响正常工作。
六、在设备使用完毕后，操作人员应及时关闭设备并进行相关的清洁和维护工作。
七、当设备出现故障时，操作人员应立即停止使用，并将故障情况报告给相关维修人员进行处理。
八、在操作过程中，操作人员应严格遵守安全操作规程，确保人身和设备安全。
九、未经授权人员不得擅自操作光纤激光打标机，确保设备的安全使用。
十、在使用光纤激光打标机过程中，操作人员应保持专注、细心，确保打标效果的准确性和质量。
十一、对于不熟悉的打标任务，操作人员应及时与相关技术人员进行沟通和交流，确保任务顺利完成。
十二、在操作过程中如有疑问或遇到困难，应及时向相关技术人员寻求帮助和指导。
十三、操作人员应在每次使用光纤激光打标机后，及时做好设备的记录和归档工作，以便日后的跟踪和查询。
以上就是光纤激光打标机的操作规程，希望每一位操作人员都能够严格遵守，确保设备的安全使用和工作效果的最佳化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤打标机操作规程
I．刻印图形、文字、数字等得编辑
1.图形、文字、数字等可直接在EzCad
2.0软件中直接编辑（具体编辑方法参考
金橙子软件说明书）。
2.复杂图形可先在CorelDRAW 9 软件中编辑，完成后输出PLT格式文件，在
EzCad2.0软件中直接以PLT格式输入。
II．刻印各参数的设定
1.选择当前笔号（笔号可以自由编辑）。
2.一般不选择默认参数，则在使用默认参数选择框中得勾去掉。
3.在参数中，除了速度（毫米/秒）、功率（%）、频率（khz）外。
其他的各参数
都不变。
4.速度：一般在100mm/s~500mm/s内调节，速度慢刻印时间长，输出能量大，
刻印就越深越重。
5.功率：在10%~90%之间调节，相应的被打印物质硬度越大，调节功率也越高。
6.频率：在20 khz~80 khz内调节，增高频率，刻印会变浅变淡。
反之，减小频
率，刻印变深变重。
III．刻印距离及被刻印物位置调节
1.确定载物台的位置：在刻印头下面有可以在水平方向上左右前后移动的载物
台，根据被刻印物质，通过旋转转轴，来确定载物台的水平位置。
2.调节光距18.3cm：在刻印机箱后面有垂直方向移动控制按钮，其中最上面的
是上下移动确定按钮，拨向上为上移，拨向下为下移；在绿灯两侧，上面的是快速（粗）移动，下面的是慢速（细）移动；用测量工具测量，调节被刻印物面与刻印机镜头的距离为最佳刻印距离18.3cm。
IV．刻印
1.打开刻印机电源，启动刻印机。
2.打开EzCad2.0软件，打开之前编辑好的图形、文字、数字等。
如果是有多处
刻印，要选择（S）选择加工选中。
3.先红光对应，确定刻印位置，一般红光位置与刻印位置有偏差，刻印位置在
红光的左偏下（下偏多一些，左略偏一点）。
4.确定无误后，按标刻按钮刻印（快捷键：红光（F1）、标刻（F2），标刻也可
以用刻印机上的标刻按钮，也可用脚踩装置）。
其中，如果是设计刻印，就得反复用试验品刻印，更改参数，达到最佳为止，保存设计文件，备以后使用；
如果是刻印已有刻印设计，就仔细观察、核对，准确刻印。
注意：
1.注意安全，小心不要碰伤，不要在刻印时手放在激光下烫伤。
2.刻印前先用试验品试刻，确保无误后刻印好的产品；在刻印编码时，要仔
细认真核对，无误后再刻印，确保万无一失。
3.确保刻印机正常开启、关闭，不能突然断电，直接关闭电源。
一般是：开
电源→开启→正常工作→停止→关闭电源。
4.开启刻印机前先去掉激光头保护盖，而且在开启时，激光头下面不要放置
东西，避免被开启时产生的激光烫坏。
5.如果是设计刻印，根据上述I、II、III、IV各步骤操作，如果是刻印已经完
成的刻印设计，在确定好位置与距离后，可直接刻印。
6.使用结束后，关闭电脑，关闭刻印机，盖护好仪器。
