土方开挖及基坑支护施工方案
基坑支护与土方开挖施工方案
基坑支护与土方开挖施工方案在建筑工程中，对于地下建筑物的建设，往往需要进行基坑支护与土方开挖工程。
基坑支护是指在地下工程施工中，为防止周围土壤坍塌，保障工地和周边建筑物的安全而进行的支护措施。
土方开挖是指在基坑支护完成后，对基坑内的土方进行挖掘、搬运和处理的施工过程。
下面将结合实际情况，提出基坑支护与土方开挖的施工方案。
基坑支护方案：1. 依据施工现场地质条件进行分析在进行基坑支护前，首先要对施工现场的地质条件进行全面分析，包括土层性质、地下水情况、邻近建筑物情况等。
根据地质资料和勘察报告，确定基坑的设计深度、周边土壤的承载能力和稳定性，评估基坑支护的风险等。
2. 选择合适的支护结构根据地质分析结果，选择合适的基坑支护结构，常见的支护结构包括钢支撑、深基坑支撑结构、土方开挖支护等。
根据实际情况灵活运用各种支护结构，以确保基坑支护的稳定性和安全性。
3. 实施支护施工方案根据支护设计方案，组织施工人员开展基坑支护工程施工，包括支撑安装、辅助设施搭设、监测装置安装等。
在施工过程中，要严格遵守相关安全规范，确保支护施工的质量和安全。
土方开挖方案：1. 制定土方开挖计划在基坑支护完成后，制定土方开挖的施工计划，包括开挖顺序、开挖深度、开挖坡度、施工队伍组织等。
根据基坑周边的情况，合理安排土方开挖的施工顺序，确保施工的高效进行。
2. 实施土方开挖工程根据土方开挖计划，组织施工人员进行土方开挖工程，包括挖土、搬运、填方等。
在施工过程中，要及时监测基坑周边的地表沉降情况，确保土方开挖施工的安全性。
3. 土方处理和清运在土方开挖完成后，对挖出的土方进行处理和清运，包括分类、场内堆放或运出等。
确保土方处理的合理性和环保性，减少对施工环境和周边环境的影响。
综上所述，基坑支护与土方开挖是地下建筑工程中重要的施工环节，需要根据具体情况制定合理的施工方案并严格执行，以确保施工的顺利进行和安全性。
只有具备扎实的技术和丰富的经验，才能有效应对基坑支护与土方开挖中的各种挑战，实现工程的顺利完成。
基坑支护及土方开挖施工方法方案
基坑支护及土方开挖施工方法方案1 基坑支护施工方法1.1基坑支护技术要求本工程基坑地下室三层，根据地勘报告及现场勘察情况，整个场地内西侧地势高，东侧地势低；为减少支护工程量，同时保证基坑安全，基坑施工前应对场地内基坑周边进行开挖平整。
场地平整后，三层地下室支护设计挖深为-15.9m。
1.2基坑支护图本工程基坑总周长440m，分为a-e段，根据场地标高分为5个支护段，分别是a-b支护段、b-c支护段、c-d支护段、d-e支护段、e-a支护段,具体详见《中建总部基坑支护设计施工图及各设计变更单》。
（1）a-b支护段做法1-1支护剖面适用于ab段，分二级放坡，上部边坡坡度1:1.5,坡面网喷砼保护；下部边坡坡度1:0.5，边坡采用土钉墙支护。
土钉与土方施工交替进行，土方超挖深度不大于0.5m，相应位置土钉及护壁面板施工完成后可开挖下一层土方(距基坑边10m外的土方超挖深度不受此限制)。
土钉采用预成孔土钉，成孔直径110mm，土钉配筋详剖面图示，土土钉注浆采用0.45：1水泥浆。
做法如下图所示：（2）b-c段支护做法2-2支护剖面适用于b-c段，采用二级自然放坡，分级平台宽度1000mm，平台以上边坡坡度1:1.5，平台以下边坡坡度1:1.75。
上部边坡坡面采用自然放坡；平台全部硬化；下部边坡采用为网喷护壁，钢筋网双向Φ5@250，喷射C20混凝土厚度80mm。
坡面须设置泄水孔，竖向间距2.0m，水平间距2.0m。
做法如下图所示：（3）c-d段支护做法3-3支护剖面适用于c-d段，采用一级自然放坡，放坡坡度1:1.75。
采用为网喷护壁，钢筋网双向Φ5@250，喷射C20混凝土厚度80mm。
反边硬化C15砼厚度100,坡面须设置泄水孔，竖向间距2.0m，水平间距2.0m。
做法如下图所示：（4）d-e段支护做法4-4支护剖面适用于d-e段，采用二级自然放坡，分级平台宽度1800mm，边坡坡度1:1.5。
上部边坡坡面采用素喷砼保护，喷射C20混凝土厚度60mm；下部边坡采用为网喷护壁，钢筋网双向Φ5@250，喷射C20混凝土厚度80mm。
基坑土方开挖及支护施工方案
基坑土方开挖及支护施工方案一、工程概况该工程位于市区，是一座新建的多层建筑基坑。
基坑平面尺寸为50米×50米，深度为10米。
土质为Ⅱ类黏性土，水位深度为3米，地下水位较高。
二、施工方法1.土方开挖（1）清理场地：先清除场地上的灌木、杂草、建筑垃圾等，保持场地整洁。
（2）测量定位：根据设计图纸，通过测量确定基坑的位置和边界，并设置标志桩。
（3）土方开挖：采用机械开挖的方法进行土方开挖。
由于黏性土比较黏稠，开挖时需要使用较大的挖掘力和较高的挖掘速度，以确保安全和施工进度。
2.基坑支护由于地下水位较高，土质较黏性，施工前需要对基坑进行支护加固。
（1）打桩：根据设计要求，采用钻孔灌注桩进行打桩。
桩的直径为600毫米，桩周围应排水处理，以降低地下水位。
（2）安装支撑结构：根据基坑的尺寸和土质条件，选择合适的支撑结构，如钢支撑或混凝土预制支撑。
支撑结构需要满足强度和刚度要求，以保证基坑的稳定性。
（3）地下水排泄：通过设置排水井和排水管道，将基坑内的地下水排泄到外部，以保持基坑和施工现场的干燥。
三、施工步骤1.土方开挖（1）清理场地，确定基坑位置。
（2）测量基坑的尺寸和边界，设置标志桩。
（3）开挖土方，控制斜坡和坡度，确保施工安全。
（4）将挖掘出的土方运输到指定地点进行堆放或回填。
2.基坑支护（1）打桩：根据设计要求，进行钻孔灌注桩的施工，桩的数量和间距根据土质和基坑尺寸确定。
（2）安装支撑结构：将钢支撑或混凝土预制支撑安装到桩上，确保支撑结构能够承受来自土压力和地下水压力的力量。
（3）地下水排泄：在基坑周围设置排水井和排水管道，并将地下水排泄到外部，确保基坑内干燥。
四、安全措施1.施工人员必须经过岗前培训，熟悉施工工艺和安全规范。
2.施工现场设置安全警示标志，保持施工现场整洁有序。
3.使用合适的施工机械和工具，保证施工过程中的安全。
4.对现场进行定期巡视和检查，及时排除施工隐患。
5.严格控制基坑内的地下水位，防止地下水浸润土体，导致基坑失稳。

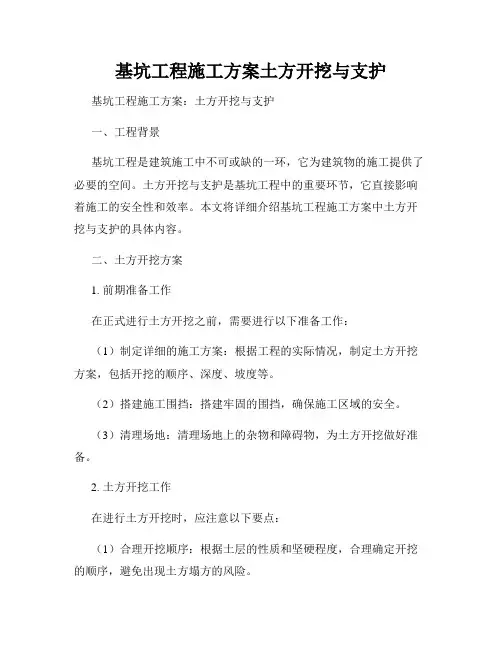

基坑工程施工方案土方开挖与支护
基坑工程施工方案土方开挖与支护基坑工程施工方案：土方开挖与支护一、工程背景基坑工程是建筑施工中不可或缺的一环，它为建筑物的施工提供了必要的空间。
土方开挖与支护是基坑工程中的重要环节，它直接影响着施工的安全性和效率。
本文将详细介绍基坑工程施工方案中土方开挖与支护的具体内容。
二、土方开挖方案1. 前期准备工作在正式进行土方开挖之前，需要进行以下准备工作：（1）制定详细的施工方案：根据工程的实际情况，制定土方开挖方案，包括开挖的顺序、深度、坡度等。
（2）搭建施工围挡：搭建牢固的围挡，确保施工区域的安全。
（3）清理场地：清理场地上的杂物和障碍物，为土方开挖做好准备。
2. 土方开挖工作在进行土方开挖时，应注意以下要点：（1）合理开挖顺序：根据土层的性质和坚硬程度，合理确定开挖的顺序，避免出现土方塌方的风险。
（2）精确测量：根据设计要求，精确测量开挖的深度和宽度，确保开挖尺寸符合要求。
（3）适时排水：在土方开挖过程中，及时排除积水，保持施工区域的干燥。
（4）安全施工：施工人员应穿戴好安全装备，严格遵守相关施工操作规范，确保施工安全。
三、支护方案1. 土方支护的重要性土方支护是基坑工程中不可或缺的一部分，它保护了土方的稳定性，同时确保了施工人员的安全。
2. 常用的土方支护措施（1）挡土墙支护：采用挡土墙支护的形式，如钢板桩、混凝土挡墙等，在土方开挖的同时进行支护，防止土方坍塌。
（2）加固土方：对于较松散的土方，可以采取加固措施，如灌浆加固、加设支撑等，以增加土方的稳定性。
3. 定期检查与维护在土方支护工程施工过程中，要定期检查土方支护的稳定性，并进行必要的维护修补工作，确保施工的顺利进行。
四、风险防控措施1. 地质勘探与分析：在开展土方开挖与支护工作之前，进行详细的地质勘探和分析，了解地下土层情况，为施工提供可靠的依据。
2. 施工现场管理：加强对施工现场的管理，确保施工人员的安全，及时发现并处理施工中存在的安全隐患。
基坑支护及土方开挖专项施工方案(16页)
基坑支护及土方开挖专项施工方案目录一、编制依据 (1)二、工程概况 (1)三、基坑概况 (1)四、工程地质概况 (1)五、场地水文地质特征 (2)六、支护结构选型 (2)七、基坑支护施工方法及技术措施 (3)八、土方开挖 (7)九、换撑及拆撑施工工艺 (9)十、回填土施工措施 (10)十一、排水､防水措施及雨季施工方案 (10)十二、基坑施工监测及保护措施 (10)十三、应急措施 (11)十四、本支护工程重点和难点的处理措施 (12)十五、保证质量的技术组织措施 (13)十六、保证安全生产措施 (13)十七、环保措施 (14)十八、附图 (14)一、编制依据1) 市勘察测绘研究院提供的本场地岩土工程勘察报告(工程编号:2002-206)｡2)杭州市地下工程设计研究院提供的地下室结构图､总平面图及市勘察测绘研究院提供的基坑支护图纸｡3)《建筑基坑支护技术规程》4)《建筑基坑工程技术规范》5)《建筑基坑工程技术规程》 (DB33)6)《建筑基坑工程监测技术规程》7)《建筑地基基础设计规范》8)其他有关规范､规程9)温建技《市房屋建筑深基坑管理规定》【2009】269文件10)住建部【2009】87文件二､工程概况本工程场地位城市中心区｡本工程地下室一层,上部有一栋十六层和一栋七层的建筑物,建筑面积为58244平米｡±0.00相对于绝对黄海高程5.60米,现有场地自然地面为4.00米､4.50米和5.20米,即相对标高-1.60m､ 1.10m和-0.40m｡本工程主体结构的基础型式为机械钻孔灌注桩｡地下室形状呈近条形,地下室周长约600m｡本工程建设单位为｡三､基坑概况本基坑形状不规整,呈近似长条型,基坑最长边约250米左右,其余两边为100和200米左右;本基坑周边情况比较复杂,西侧为府东路,路边距离基坑边约为5m;东侧为信访办和临时办公用房,至基坑边缘约7m;基坑南侧为化龙桥河,河边为景观绿化带,宽度约28m左右;基坑北侧绣山路,至基坑边缘约6.5m｡地下室底板顶标高为-5.400､-5.900､-6.300m,底板厚500mm｡基坑周边承台高度为1200､1600mm｡垫层和片石厚度为300mm,基坑开挖深度为4.600m､5.100､ 5.800､6.000(底板垫层底)｡本基坑采用一道钢筋砼水平内支撑的支护形式,坑内一定距离设置水泥搅拌桩墩式加固(主要设置基坑东侧和西侧及北侧的两端),排桩外设置一道水泥搅拌桩做止水帷幕｡基坑开挖土方量约为75000m3,整个基坑施工工期约180天｡四､工程地质概况:根据工程勘察资料,场地地基土开挖深度影响范围内的土层从上往下依次为:(1)杂填土:杂色,以碎砖､瓦砾､碎块石,旧建筑基础､沙砾,粘性土组成,湿~饱和,松散~稍密,中~高压缩性;层厚0.20~2.10m;(2)粘土:灰黄､褐黄色,软~可软塑,含铁锰质氧化斑点｡层厚0.50~1.40m,层顶埋深0~1.50;(3)-1淤泥:青灰色,流塑｡含少量腐植质及贝壳碎片｡层厚12.9~14.6m,层顶埋深0.5~2.6;(3)-2淤泥:含少量粉细砂,层厚5.9~13.4m,层顶埋深15.0~15.7;以上土层分布详见地质剖面图地基土物理力学指标一览表五､场地水文地质特征水文地质情况:场区地下水属潜水型,主要受季节变化､大气降水及人工地表排水等因素影响｡排泄方式为蒸发､下渗等｡勘察期间测得稳定地下水水位埋深为0.10~1.40m ｡六､支护结构选型:1､本工程设计方案根据工程特点,结合周边场地情况,围护结构采用排桩加一道内支撑支护体系,局部被动区采用水泥搅拌桩墩加固｡同时主动区采用∅600@450水泥搅拌桩作为止水帷幕｡基坑支护是整个地下室工程施工的重要组成部分,也是整个工程能否顺利进行的关键所在,因此认真抓好支护工程的质量是保证整个工程进度､安全生产和文明施工的前提｡2､施工流程:1)支护施工操作流程:施工放线定位→被动区水泥搅拌桩施工→钻孔桩施工→主动区水泥搅拌桩止水帷幕→开挖第一层土体→支撑及冠梁浇注→余下土方分区开挖→换撑及支撑拆除→土方回填｡2)地下室基础施工流程:支护结构施工→土方开挖至底板→承台土方开挖→凿桩头→承台基础砖胎膜→垫层施工→底板浇筑→换撑拆撑→浇筑墙体和顶板→侧壁外土方回填｡3､主要机械设备及劳动力安排4､施工人员组织:为确保施工质量和进度,现场设立技术工程组,由2名工程技术人员组成,其中一名为工程负责人,主管全面工作,工程技术组下设4个作业班,每个班的技术管理工作由技术人员和班长共同负责｡七､基坑支护施工方法及技术措施:1､水泥搅拌桩施工方法:本工程水泥搅拌桩采用单轴水泥搅拌桩,施工部位包括被动区及主动区的止水帷幕;坑内被动区搅拌桩间距直径为φ600@500,L=4m,5m､坑外止水帷幕搅拌桩间距直径为φ600@450, L=8m｡搅拌桩水泥采用42.5的硅酸盐水泥,水泥掺入量主动区为15%,被动区为13%,水泥浆水灰比0.45,并外加水泥重量0.2%的木质素和0.05%的三乙醇胺及2%的石膏粉｡被动区空转部分水泥掺入量为8%1)施工工艺流程放样定中心轴线→开挖施工沟槽→放样定位桩位→搅拌桩机就位→旋转钻进→旋转提喷→桩机移位→下一根桩就位2)根据本工程搅拌桩桩数及特点,选用2台水泥搅拌桩机及灰浆制备泵等,并要求验收合格后方可开始施工,先施工被动区和出土口的水泥搅拌桩｡3)施工方法:<1>开挖施工沟槽: 由于本场地表层为杂填土和建筑垃圾,为了顺利施工,因此施工前预先挖一条槽带,除去块石及大块的塘渣｡<2>放样定桩位: 在挖好的施工沟槽内根据设计图纸桩位,定出搅拌桩桩位,并采用钢筋做标记｡<3>搅拌桩机就位: 将搅拌桩机移至测放好的孔位上,使钻头中心对准桩位中心,最大偏差不得大于2厘米,并且调平桩机垂直度,偏差不得大于1%桩长,垫实,校正桩机水平,使钻孔于孔位成一铅垂线｡<4>旋转钻进: 经复核桩位中心无误后,启动搅拌桩机,旋转下沉,钻进至设<5>旋转提喷: 钻进到设计孔深前,按设计水灰比配置水泥浆,要控制到水泥掺入量达到设计的要求,配置水泥浆液,按要求开启灰浆泵,旋转提喷,下沉至设计标高,第二次下沉至设计标高,喷浆提升复搅提喷属地0.8~1m/min,泵送压力0.3Mpa,同时应保证桩顶加喷高度符合设计要求｡<6>移动桩机: 把桩机等机具设备移到下一孔位上,重复(3)~(5)步骤进行下一根桩的施工｡<7>水泥搅拌桩施工时,应做到桩桩咬合,上下均匀不透水,相邻桩应连续施工,间隔时间不得超过24h｡4)施工要求: 要求搅拌桩成桩均匀,连续,无缩径和断层,严禁在提升喷浆过程中断浆,特殊情况造成断浆应重新成桩施工,搅拌桩垂直偏差不大于1%桩长｡5)水泥搅拌桩验收要求:水泥搅拌桩至少达到28天的龄期以上,方可进行基坑开挖｡2､钻孔灌注桩施工方法:本工程排桩为φ600@800和φ700@900,桩长为13.40m~17.30m;桩身混凝土强度为C25,塌落度为180~200,充盈系数为>1.10,桩身垂直偏差不超过0.5%,孔底沉渣厚度不大于200mm,主筋保护层厚度为50mm,桩位允许偏差不得大于桩长的0.5%,超灌1.0m,围护桩伸入冠梁内100mm｡1)施工准备:包括技术资料的熟悉;现场地形的熟悉;成孔施工机械及配套设施的保养试运转;施工用电､用水的合理布置;各种自检仪器的准备､校正;劳动力的合理组织安排;灌注水下砼｡2)机械安排:根据现场实际情况和桩数､工期等因素,本工程拟采用3台桩机,均匀分布在基坑周围,桩机安装完毕后,由项目部负责组织安排桩机检查验收,合格后方可进行施工操作｡3)灌注桩施工工艺:桩位测量定位→护筒埋设→桩机就位对中,水平校正,桩位复核→钻孔→孔深控制→下钢筋笼→下导管→灌注水下砼｡4)技术要求:本工程围护桩施工时采用跳打方式,隔二打一,为保证桩长满足设计要求,施工成孔时,桩长加长一米,浇筑完成后,桩顶混凝土超灌0.5米,以保证排桩施工质量,排桩伸入冠梁内50mm,排桩的质量检测采用低应变动测法,检测数量不应少于总桩数的30%｡5)初灌量计算:按照公式 v=πD2/4(h1+h2)k+πd2/4(H-(h1+h2)r/R计算经计算,初灌量V= 0.96和1.18M3｡实际初灌量取1.2 M36) 各阶段工艺质量控制:<1>桩位测量定位:测量定位选用高精度的经纬仪和钢卷尺,工程测量基准点埋设用混凝土浇注固定,并安装防护标志,防止碰撞而产生位移,基准方位安设在视线范围内的不产生变形的物体上,或专门设点加以混凝土保护｡在测定桩位前,先复核建筑物基点,闭合测量,误差符合允许要求后,再测定桩位｡<2>护筒埋设:在定位好桩位后,根据桩孔情况,埋设比桩径大200mm的护筒,护筒标高高于地面100mm,护筒中心同桩位中心重合,并用钢筋定位｡<3>桩机就位:桩机中心同桩位中心用线锤吊准直垂线检查,要求中心偏差不大于10mm,检查桩机架的稳定牢固情况,钻杆尺寸､规格质量,钻杆垂直度偏差不大于1‰,自检合格后,报总包及监理方复核,由监理核实签证后方可进行钻孔<4>钻孔:成孔的质量直接影响到整个桩基施工顺利进行和桩基质量,所以在钻孔过程中应根据不同的地质情况,调整钻进速度,防止缩紧或坍孔,钻孔过程中,现场施工员和机组人员随时注意机架的稳固性,要求机长如实､准确地填写钻孔原始记录｡终孔深度以有效桩长结合自然地坪为准,并经监理单位认可签证｡终孔深度:本工程有效桩长为13.40~17.30m ,钻到位后,向总包单位和监理单位提出终孔,并经监理单位认可签证｡终孔深度的确定采用钻杆累计和余尺计算深度,统一以测量标高为依据,来计算孔内相应深度｡用尺绳测量孔深标高,如发现孔内缩紧和坍孔,重新清孔､将坍入孔底淤泥清出,重新测量孔深､确保达到设计要求｡<5>第一次清孔:钻孔至设计深度后,停止进尺,稍提钻具离孔底10~20cm,保持泥浆正常循环,回转要定时空转钻盘,以便把孔底残余泥块磨成泥浆排出｡第一次清孔要求达到以下标准:孔底沉渣基本全部清除干净,能准确测量孔深,孔内泥浆中无泥块悬浮｡清孔时间≥30分钟｡<6>下钢筋笼:下钢筋笼前应通知总包及监理单位,对成品钢筋笼采用自吊式将钢筋笼垂直对准孔位中心缓慢下放,严禁人站在笼上往下冲压｡钢筋笼焊接要求:接头位置应错开0.6m,接头焊缝长度为10d单面搭接焊,焊接饱满,无夹渣,焊渣必须清除｡每次接头焊接完成,自检合格后,经监理认可后方可下放｡钢筋笼到位后,吊筋采用与箍筋同一规格的钢筋｡<7>下导管:钢筋笼下到位后,将吊筋固定在枕木或机架上,应立即着手下导管､下导管前应仔细检查导管是否有变形､漏水,导管的底管必须≥4m,每节接头应牢固､密封(加密封垫圈),到位后应离开孔底30~50cm,机台上准确记录导管下放的时间及各节长度和累计长度｡<8>第二次清孔:为保证灌注砼前孔底沉渣达到设计规范要求,要求进行二次清孔｡采用气举排渣法｡方法如下:清除孔底淤积的方法采用气举排渣法｡此法的原理是助气举排渣器将液气混合,利用密度差来排出孔底的沉渣｡检查孔底沉渣的工作,在浇灌混凝土前进行孔底淤积检测,如沉渣厚度大于设计要求,必须要再补充清孔｡要求清孔后,孔底500mm内泥浆比重应≤1.15,含砂率≤6%,粘度≤28s,孔底沉渣厚度≤20cm｡清孔结束后,孔内应保持水头高度,并应在30分钟内灌注混凝土｡若超过30分钟,必须重新测定泥浆指标,如超出规范允许值,则应再次清孔｡<9>混凝土灌注:灌注桩采用水下商品混凝土,砼标号为C25｡根据前面计算结果,初灌量为1.2M3,砼初灌后后,及时通知取样员做好各桩试块,接下去连续浇灌,要求砼埋管深度控制在2~6m之间,浇灌时严格控制好原材料级配,粗骨料粒径不得大于40mm,坍落度要求在180~200mm范围内,运输时不得产生离析现象,根据测绳所测砼深度控制拔管长度｡7)灌注桩施工过程中应注意以下事项:<1>拆管前设专人测量孔内砼面,并核实砼量搅拌记录,确定砼时才能拔管､拆管并记录｡<2>当砼面上升到将要接近钢筋笼时,应放慢灌注速度,减少导管埋深以降低砼上升的冲击力,把钢筋笼埋入底端,防止钢筋笼上浮｡<3>水下砼灌注应确保其连续性,中途不得停顿,严格控制各桩的充盈系数,发生停电､万一停电即可开发电电源,对灌注过程中故障均应做好记录｡<4>砼浇灌面控制标高为设计桩顶超灌1米,认真做好机械的维修保养｡<5>试块制作及养护:做好的试块24小时后拆模,置于水中常温养护,成桩后对孔洞必须及时回填｡<6>灌注过程中,导管埋入深度宜保持在2m~6m之间,最小埋入深度不得小于2m,灌注混凝土时随灌随提,严禁将导管提出混凝土面或埋入过深,一次提拔不得超过4m,测量混凝土面上升高度由机长或班长负责｡<7>导管使用后应及时清除管壁内外粘附的混凝土残浆,以防再次使用时阻塞导管｡<8>砼灌注结束后,并将灌注设备机具清洗干净,堆放整齐,空孔部分利用场内开挖桩孔､沟､槽出来的泥土､矿渣等进行回填｡成桩后班组施工员应及时整理好施工记录,对各桩机进行技术交底､安全交底,切实做好安全防范工作,在现场及时指导､监督以及对各机具､设备和劳动力的合理调配,每道工序严格做好自检工作,合格后报验监理单位,积极配合总包单位和监理单位各项工作,将整个桩基工程按期保质完成｡<9>钻孔桩水下混凝土强度应满足设计要求,无断层或夹层｡3､砼支撑柱施工本工程新增87根砼立柱桩,φ700,有效桩长30m,桩身混凝土为C25,孔底沉渣厚度≤100mm1)支撑立柱:立柱桩在基坑底上部为钢格构柱,钢格构柱上端嵌入支撑梁500mm,下端插入钻孔桩中2000mm,支撑桩垂直度要求偏差小于1/200｡钢格构柱角钢和缀条钢材型号为Q235B,焊脚尺寸为大于6mm,焊条采用E43型焊接,焊条的牌号应符合设计规定,焊条质量应符合以下要求:<1>表面皮应无裂缝､气孔､凹凸不平等缺陷,并不得有肉眼看得出的偏心度｡<2>焊接过程中,电弧应燃烧稳定,药皮熔化均匀,无成块脱落现象｡<3>焊条必须根据焊条说明书的要求烘干后才能使用｡<4>焊条必须有出厂合格证和质量证明书｡2) 钢格构柱穿越底板处施工时应加焊钢板止水片｡3) 支撑桩:支撑柱采用机械钻孔桩,混凝土标号采用C25,主筋保护层厚度30mm,桩位水平偏差要求<50 mm,垂直度偏差不得大于桩长的0.5%,充盈系数>1.1,沉渣厚度<100 mm,坍落度120-160 mm｡4､砼支撑梁施工1)本工程采用一道砼内支撑围护压顶梁及内支撑梁:压顶梁断面尺寸为1000×800(b×h)mm,支撑断面为800×800和600×800(b×h)mm,支撑梁的混凝土等级均为C30,并添加适量膨胀剂,支撑梁结构纵筋均通长配置,钢筋保护层厚度30mm,支撑梁所有钢筋锚固长度不小于35d｡冠梁和支撑梁顶标高为-1.60米,在砼支撑梁与冠梁和部分进行挖槽,挖至梁底标高,先破支护桩松散层､铺100mm片石灌砂夯实,浇C10砼垫层､厚度为100mm,垫层上铺设塑料薄膜做隔离,经现场监理验收垫层合格后,再进行下一道施工工序｡2)绑扎支撑梁与冠梁钢筋完毕后,经监理和建设单位验收合格后再进行四周模板加固,内支撑梁施工要按结构砼要求进行施工｡钢筋采用搭接,为加强锁口梁与支撑的连接,将灌注桩中Ф22纵筋弯入支撑内锚固长度不小于35d｡砼采用商品砼泵送施工,每道支撑尽量一次性浇筑｡主筋锚固原则:要求主梁主筋锚入冠梁主筋内部,次梁主筋锚入主梁内部｡施工缝留设受力较小的截面上,一般在跨度的1/3附近,并注意设计部位留设施工监测的测点,预埋设钢筋测力计,供轴力､沉降观测之用｡挖土的标高要控制好,防止影响支撑质量｡在砼强度达到90%后再进行地下室土方开挖｡为减少砼收缩引起的变形,对中心标高-1.60m支撑系统除冠梁外的支撑砼外,各支撑砼均需掺掺量2%早强剂｡砼采用振捣器捣实,浇筑完毕,在终凝前将表面抹平,终凝后进行浇水养护,保持砼处于潮湿状态｡3) 砼按不大于100m3留设试块一组,并进行标准养护｡每次浇筑支撑砼还应留三组砼试块,并与支撑砼同条件进行养护,通过试压结果后才能掌握砼强度增长情况,以便与安排下一步工作｡八､土方开挖:1､总体情况:本工程基坑底板大面积开挖实际开挖深度:4.6m~6.0m,总土方量约75000M3｡本工程底板由后浇带将底板分成8个区块,合理利用后浇带将土方开挖路线有效组织,既能增加基坑安全性,又能加快基坑施工速度,减少工程窝工｡本工程坑内有一道混凝土内支撑,包括由两个角撑和三道对撑组成,支撑形式较单一,但是支撑梁较密,给挖土带来较大的困难,经过综合分析,制订了“分块分层开挖,先支撑再开挖,先支撑梁下再中间;先大开挖,再坑中坑”的挖土方法｡在挖土机开始作业之前,必须严格按照方案要求,确定施工道路位置｡严禁挖土机从其他非出土口的部位进入基坑,挖土机必须行走在施工道路上｡基坑施工时必须严格按照有相关技术规范和本施工方案要求进行挖运｡2､施工程序:各边放坡及坡边休整,喷射混凝土面层--→地表排水明沟及集水井--→放坡开挖支护梁及支撑部位土体至支撑梁表面标高--→挖地槽至围护梁及支撑底标高--→做水平围护梁及支撑梁--→支撑梁混凝土强度达到设计要求后,进行分层开挖--→分四层放坡开挖土体至地下室底板标高--→人工边修土边设坑底垫层--→挖地槽至承台及地梁底标高--→铺片石150mm厚--→浇100厚C15砼垫层､砌胎砖模--→桩位验收--→绑扎钢筋､钢筋验收--→浇基础承台､地梁及底板砼--→在底板与围护结构之间回填素混凝土进行换撑--→待素混凝土强度达到设计强度后拆除支撑--→地下主体结构向上施工--→坑外土体分层回填夯实--→向上作业｡3､挖土要求:1)按设计要求做放坡护坡,并做好砼面层｡2)待冠梁及支撑砼强度达到90%标准值,以大于1:3放坡分层退台开挖土体,每层厚度不大于1.5米,挖至底板标高以上30cm后,采用人工开挖修土｡3)板底挖到标高后,开始承台开挖,小承台采用跳挖,大承台待旁边区块底板浇筑完毕后开挖;基坑开挖到位后,应马上进行垫层和砖胎模施工,土体暴露时间不得超过24h｡4)基坑各阶段挖土施工必须遵循“开槽设撑,先撑先挖,分层开挖,严禁超挖”的原则｡5)在用机械大面积挖土时必须注意,挖土深度严禁超过设计标高,不得损坏工程桩､护桩､立柱､围梁及支撑;避免扰动开挖面以下的土体｡6)坑内土体开挖时不得留陡坡,露出的桩头应及时凿除,以免基坑内土体滑移而引起工程桩偏位及断桩｡｡7)挖出的土体及时从东侧出土口处外运,不得堆方在基坑四周｡8)土方外运车辆不得在基坑边行驶,直接从出土口驶离工地｡4､分层及分块挖土做法:分层见剖面图1)分层开挖作法:<1> 本基坑工程根据开挖深度和支撑形式,准备分四阶段开挖｡第一阶段挖土,挖至支撑梁顶面标高,(标高为-1.60m),挖土深度0~1.2m,土方共计约10000m3,直接挖土装车运走｡此阶段挖土计划15天内完成,水平支撑梁计划用30天完成｡第二阶段挖土,为支撑以下到垫层底以上30cm部分的土体,大致方向从西侧开始往东侧方向退土,从东北角出土口处运离基坑,具体各个区块顺序见分块开挖章节详细说明;汽车在挖机后,直接装车从出土口运出基坑,按照运土车道路线图,在车道位置铺设路基板｡路基板如跨越支撑梁则在压顶梁和支撑梁砼达到设计强度后,在中间支撑上覆土,压实后土面高出支撑顶面30cm,并在其上铺设路基板,以保证运土车和挖机不对支撑梁破坏;本阶段挖土约分三层开挖,挖土深度为4.60-0.30=4.30m,土方量约60000m3,按照每天出土1000方,计划60天完成｡本阶段土方开挖工程中必须控制土方的斜率,挖土时应大于1:3的坡度分层开挖土体,分层高差不大于1.5米｡本阶段支撑梁下部土体安排小型挖掘机在支撑梁下掏土,将土方转至大挖机处,由大挖机翻运至工程车上装车运走｡第三阶段挖土为承台的开挖,主楼大承台比底板底高度深1.1m左右,在周边土方挖到设计标高后,再开挖该部分土方｡第四阶段挖土为小承台和坑中坑的人工开挖,此阶段开挖的土体由塔吊吊至出土口附近车上,直接装车拉走;承台采取隔一挖一的跳挖形式,挖出土方由塔吊吊出坑外,开挖出工作面后,破桩头､摆片石,浇垫层等工作应马上跟上,以减少基坑的暴露时间｡2)分块开挖作法:本工程基坑形状不规整,呈不规则的条形,后浇带总共将地下室分成八个区块｡本施工方案开挖以后浇带为界,将基坑分成十二个区块进行开挖｡总体开挖思路为:本工程因为场地原因设置一个出土口,土方出口在基坑东北角,根据出土口的位置和基坑的形状及支撑梁的布置,土方开挖只能由远及近,从西往东开挖,土方依次开挖1~8区块,最后从出土口收土｡每个区块挖出一个工作面就立即开始下道工序,以减小基坑的空间效应,根据基坑的具体布置,本基坑可以控制各个工序时间,以达到流水施工目的｡在挖到设计标高后,应马上进行垫层施工,尽量减少基坑暴露的面积;垫层施工完毕后,尽快组织桩位验收,加紧底板钢筋绑扎和混凝土浇筑;具体开挖路线见附图｡3)挖土注意事项:<1> 土方开挖采用机械开挖与人工修边结合施工,由专业施工队伍完成,为保证机械挖土时不损坏工程桩基,现在必须安排管理人员旁站监督并有足够的照明,保证机械挖土操作不碰撞桩身,临时边坡的坡度符合要求,防止土体侧压力破坏工程桩<2>基坑支护结构施工前,先将整个场地周边进行平整,做好地面排水设施的施工,基坑支护结构施工完成后,开始大面积土方工程施工｡土方开挖期间,应做好基坑支护和降水排水工作,及时进行人工修边､片石､垫层和砖胎膜施工,防止土方坍塌｡<3> 挖土过程中测量人员跟班作业,确保不超挖,不少挖,机械开挖应余留30cm厚采用人工开挖和修正｡开挖前,应对挖机操作人员进行技术交底,并做好标高控制点,挖土施工作业工程中,须安排专门人员进行现场监督,防止超挖土方｡<4>土方施工期间及土方回填前,必须坚持做好基坑支护结构和场地地基变形的观测,发现问题及时进行处理,防止地基变形对建筑物结构产生不利影响｡<5>挖土机挖土时严禁碰撞工程桩､支撑､立柱和降水的井点管｡分层挖土时,层高不宜过大,以免土方侧压力过大使工程桩变形倾斜｡4)土方挖运所用主要机械设备土方挖运所用主要机械设备见下表:九､换撑及拆撑施工工艺:1､本工程的换撑基本上采用混凝土换撑带,除了北侧中部有一部分为钢管斜撑换撑｡在地下室垫层施工完毕后,在底板与支护桩之间空隙回填250厚片石灌砂填实,夯实后标高同底板垫层标高相同;地下室底板浇筑时,同时浇筑相同标号400mm厚素混凝土至排桩边,换撑浇注后强度达到设计强度后,方可拆除混凝土支撑; 钢管换撑在里面底板浇筑后,安装钢管,再拆除混凝土支撑｡2､水平支撑梁的拆除采用人工拆除,用凿岩机破碎,塔吊配合吊运拆下的废料,在拆除水平支撑梁前应搭设承重架,并铺设竹篱板,以确保安全施工｡支撑拆除施工作业人员必须正确穿戴安全帽等防护用品,高处作业应系好安全带,不得冒险作业｡支撑拆除施工区域应设置硬质封闭围挡及醒目警示标志,围挡高度不应低于1.8m,非施工作业人员不得进入施工区域｡3､支撑拆除应先拆除支撑梁､再拆除支撑柱,不得同时交叉作业;拆除顺序先拆除次梁,然后拆除主梁,本工程因为基坑形状为条形,所以根据流水施工安排,西侧底板浇筑完毕后,可以拆除西侧角撑｡拆撑原则:底板浇筑达到强度后的范围应大于拆撑的范围,未拆除部分的支撑梁必须为一个整体,拆撑部分支撑前,应报设计单位,并应获得设计单位的认可｡拆除施工时必须采取有效措施(如铺设保护垫),对已经完成的主体结构进行保护,防止拆除作业对地下室底板造成破坏｡。
基坑支护及土方开挖方案
基坑支护及土方开挖方案一、工程概况。
咱这工程啊，就像盖一座超级酷炫的大楼，但是在大楼扎根儿之前，得先把地下的部分搞定，这就涉及到基坑了。
这个基坑的形状嘛，大概就是个长方形（具体尺寸是[长]×[宽]），深度呢，有[X]米深，就像一个大深坑在等着我们去雕琢。
而且啊，这个地方的地质条件有点小复杂，有啥黏土啊、砂层啊之类的玩意儿。
周边的环境也得小心，附近有一些已经盖好的小建筑，还有一些地下的管线，就像一群娇弱的小邻居，咱干活儿的时候可不能不小心碰到它们。
二、基坑支护方案。
# （一）支护形式的选择。
1. 为啥选这个支护形式。
经过深思熟虑，就像挑对象一样，我们决定采用[具体支护形式，比如土钉墙支护]。
为啥呢？因为这种支护形式就像一个贴心的小保镖，特别适合咱们这个基坑的地质情况。
土钉墙可以很好地跟那些黏土和砂层打交道，而且性价比超高，就像花小钱办大事儿。
2. 具体设计。
咱这个土钉墙啊，土钉的长度大概是[具体长度]米，间距是[X]米。
就像一排排整齐的小卫士，扎根在土里。
还有面层，就像给小卫士们穿上了一层结实的铠甲，厚度是[具体厚度]厘米，用的是[具体材料，比如喷射混凝土]，强度等级得达到[具体等级]，这样才能经得住考验。
# （二）施工流程。
1. 第一步：放坡与修整坡面。
首先得给这个基坑来个优雅的造型，按照设计的坡度进行放坡，就像给基坑穿上一件合身的斜裙子。
然后把坡面修整得平平整整的，可不能坑坑洼洼的，这就好比给小卫士们准备一个干净整洁的站岗平台。
2. 第二步：土钉钻孔与安装。
接着就是给土钉打洞安家了。
钻孔的时候啊，要保证垂直度，就像盖大楼的柱子得直直的一样，偏差可不能太大，最多只能有[允许偏差值]。
土钉放进去的时候也要稳稳当当的，就像把宝剑插入剑鞘一样精确。
3. 第三步：注浆。
然后就是给土钉周围注入浆液，这浆液就像给土钉的“生命之水”，让它能更好地跟土壤结合在一起。
注浆的压力得控制好，不能太大也不能太小，就像给小宝宝喂奶，力度要刚刚好。
土方开挖与基坑支护施工方案
土方开挖与基坑支护施工方案在土建工程中，土方开挖和基坑支护是非常重要的施工环节，关系到整个工程的安全和进度。
土方开挖是指将地面上的土壤或岩石进行开挖、移动或挖掘的施工过程，而基坑支护则是指在地下施工过程中为保证开挖工程的顺利进行和安全性，对基坑周围的支护进行加固、保护的措施。
本文将探讨土方开挖和基坑支护的施工方案，以确保工程顺利进行。
一、土方开挖施工方案1.1 前期准备工作•资料搜集：根据设计图纸和平面布置图，了解土方开挖范围、土层情况、地下管线、地基硬度等信息。
•场地勘察：实地勘察，了解地面的实际情况，包括地形、坡度、绿化等情况，提前发现潜在的安全隐患。
•规划施工路线：根据开挖范围和施工条件确定施工路线，保证施工的连续性和高效性。
1.2 施工方法•机械开挖：采用推土机、挖掘机等机械进行土方开挖，提高开挖效率，保证土方平整。
•人工开挖：在狭窄空间或特殊场地，采用人工开挖，保证施工安全，并对特殊地段进行细致处理。
1.3 土方处理•分类处理：对不同种类的土方进行分类处理，将符合要求的土方用于回填，对废弃土方进行处理。
•土方回填：在开挖完成后，对空隙进行填充，恢复地面原貌，减少对环境的影响。
二、基坑支护施工方案2.1 支护结构选择•土方支撑：采用土方支撑的方式，如土挡墙、护坡等，对基坑周围进行支护。
•钢支撑：在开挖深度较大或土层较松软时，采用钢支撑结构，提高基坑的稳定性。
2.2 施工工艺•预处理：在开挖前，对周围建筑物和管线进行预处理，确保施工安全进行。
•主体支护：根据基坑深度和土层情况选择合适的支护结构，进行主体支护施工。
•后处理：支护完毕后，对周围环境进行清理、修复，确保工程完工后环境整洁。
2.3 安全措施•安全监测：在施工过程中设置安全监测点，及时监测基坑周围的变化，确保施工安全。
•紧急预案：制定基坑支护施工的紧急预案，对可能发生的事故进行预备措施，保障施工人员的安全。
结语土方开挖和基坑支护是土建工程中常见的施工环节，需要结合具体工程条件和要求，制定合理的施工方案，确保施工质量和安全。
深基坑土方开挖及基坑支护专项施工方案
深基坑土方开挖及基坑支护专项施工方案一、工程概况该项目为深基坑土方开挖及基坑支护施工工程，涉及到基坑土方开挖和基坑支护两个方面。
基坑的开挖深度为10米，土方开挖后需进行基坑支护，以保证工程施工的安全和稳定性。
二、施工方法与工艺流程1.土方开挖阶段：（1）准备工作：布设现场标志牌和警示标志，确定开挖范围和桩基位置。
（2）土方开挖：采用机械开挖方法，根据设计要求逐层进行开挖。
注意控制开挖深度和坡度，保证开挖的平整度。
（3）土方的运输和堆放：开挖的土方通过挖掘机装车，用卡车运输至指定地点堆放，遵守环境保护要求，防止对周边环境造成污染。
（4）土方的处理：根据设计要求，对挖掘的土方进行分类处理，包括回填、利用等。
2.基坑支护阶段：（1）施工准备：确定基坑支护方案，并进行详细的施工方案编制。
（2）地下水处理：根据地下水情况，采取合适的地下水处理措施，包括抽水、降水等。
（3）基坑支护结构施工：根据设计要求，采用钢支撑或混凝土支护结构进行支护。
安装支撑结构前需进行检查和试验以保证结构的质量。
（4）土方的回填：待地下水处理和基坑支护结构完工后，对基坑进行土方的回填，并逐层夯实。
（5）支护结构拆除：待土方回填夯实完成后，根据设计要求，拆除不需要保留的支护结构。
三、安全措施1.定期检查土方开挖施工机械设备的运行状况，确保其安全可靠。
2.在开挖过程中，对土层的稳定性进行监测和评估，对应急情况采取相应的措施。
3.在开挖深度超过5米时，进行合理的斜坡设计和加固，防止土方塌方。
4.对地下水进行监测，采取必要的排水措施，以确保基坑施工过程中的安全。
5.完善现场安全管理，配备专人负责现场管理和安全监督。
四、环境保护措施1.在土方开挖和基坑支护过程中，防止扬尘污染，采用喷雾降尘措施。
2.合理管理土方开挖和基坑支护产生的废弃物，及时清理并进行分类处理。
3.防止地下水受到污染，对排出的地下水进行必要的处理和监测。
4.在施工过程中，合理利用水资源，降低对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土方开挖及基坑支护施工方案
一、工程概况
车管交管服务楼工程，由江苏苏皖汽车城有限公司投资建设；江苏省建工设计研究院有限公司设计；南京工大建设监理咨询有限公司监理；南京盛嘉建筑安装工程有限公司施工。
框架5层，总高24.8米，面积6275.1m2，独立基础，基坑挖深为4.6m左右，场地内自然地坪标高为-1.2m至1.6m 左右。
二、水文地质情况
本工程持力层为粉质粘土层，根据地勘报告显示，上层为2.5m为松散泥层，局部有烂泥层，开挖深度无地下水。
三、施工前期准备工作
1、利用经纬仪和钢尺放出围护内外边线，并用铁丝固定。
2、做好操作工人施工技术交底。
3、组织机械进场，熟悉运行路线。
4、土方开挖前，将建筑物控制点线标桩做好，建筑
物自然地面标高方格网测好，并做好标高工作基准点。
5、用混凝土碎块，对出土路线路基进行加固，并在
路周围备放部分混凝土块并备好水泵等应急设备。
四、机械安排
采用机械大开挖，土方机械根据土方量和即定工期，采取动态安排，具体施工方法和机械安排如下：
本工程采用反铲液压挖掘机2台，配备一台ZL30型轮式装推土机，
本工程两台液压挖掘机可满足工程量和工期要求。
其主要机械性能如下：
五、施工进度计划
本土方工程计划采用两台220型挖土机，历时15天左右的时间完成。
六、施工方法
本工程挖土深度一般，地下水位在-20米以下，上层土质能满足放坡要求，结合施工现场作1：0.25放坡。
查施工规范能满足规范要求。
开挖方式：根据基础情况先开挖倒班房，该工程基础深4.6M，所以采取大开挖。
基坑土方施工基本分二步：第一步基坑土方机械挖至基坑底标高以上0.3m处，第二步人工捡底，成型。
人工开挖的方法：
基坑形成后根据已建立的建筑物轴线控制网和高程控制桩，将轴线标高引测于坑内，并在坑内建立临时轴线控制网，测放出基础垫层外框线，作为人工开挖的依据，人工开挖采用锹镐进行开挖，开挖过程中应注意基底标高，防止超挖，人工开挖前应邀业主、监理、质监等部门进行验槽。
六、挖土
(1)挖土前由负责人对挖机司机、运土车司机及配合保洁人员进行安全、技术和保洁交底。
(2)用1台300型挖机，确保每天出土量在300m3以上。
(3)由专人对基底标高进行控制，机械挖土留300mm 厚土由人工配合铲平。
严禁挖深后填松土，如发生超挖现象应用砂石填平夯实。
(4)加强基坑底的排水措施，在基坑的四周人工挖好排水明沟，并在基坑边角或转弯处，布置一定数量的集水井，再由水泵抽至基坑旁窨井里，做到排水畅通。
(5)严禁将人工铲下的松土贴在边坡上。
(6)基坑开挖后进行验槽，然后才能浇筑混凝土垫层。
(7)挖土完毕，基坑四周做硬化地坪，并在基坑外缘做0.6%的泻水坡度。
(8)基坑周侧滑动圆弧处要经常用1︰2水泥砂浆补裂缝，确保在基础施工过程中边坡的稳定性。
七、劳动力安排
基坑机械大开挖完毕后，随即进行人工开挖，劳动力需用量大，约20人左右。
八、土方的运输和堆放
本工程土方运输和堆放原则，根据施工场地实际情况，实际运距待施工前业主方指定堆放场地后定。
九、基坑内外的排水
为确保土方开挖基坑边坡稳定，坑内无积水，采取如下措施。
（一）基坑外排水，采取在基坑周围挖设排水沟，将地表水截入场内明沟内，经沉淀后，进入城市下水道。
（二）基坑内排水，采取在基坑挖集水沟，在集水沟两端挖掘水井，具体尺寸如下：集水沟呈倒梯形，上口宽500mm，下口宽300mm，低于坑底0.5m。
集水井孔径0.8m，低于坑底标高1m，装置潜水泵于水井内，集水后用潜水泵接软管扬程流至场内明沟内。
十、基坑作业的安全保护及文明施工措施
（1）安全技术交底。
在基坑开挖前由栋号负责人对各施工人员进行安全交底，把“安全生产，预防为主”的指导思想灌输到每个职工心中。
（2）坡顶或坑边不准堆土或堆载。
基坑边0.8m范围内不得堆土。
（3）加强对安全技术措施实施情况的监督检查，由专职安全员检查各项安全技术措施的实施情况，及时纠正违反安全技术措施的行为。
（4）加强对机械施工人员及配合人员的安全教育，严格按安全操作规程施工。
（5）做好基坑的防护工作，基坑四周及时设置1.2m高的红白油漆相间的钢管防护栏，上下基坑设有专用通道及登高措施。
距基坑边距离不小于50cm。
（6）夜间施工必须有充足的照明，值班电工加强值班检查。
现场设有安全生产警示标志。
（7）由专人负责场内外的文明施工保洁工作。
（8）基坑四周1.5m范围内，严禁堆放材料和土方，车辆进出场设专人指挥，按规定路线行驶。
（9）基坑内作业的安全保护
A、挖土必须严格按照施工组织设计规定的程序进行，每层挖土前认真检查坑壁和支撑的可靠性，并在整个施工过程中时进行测试和检查。
B、基坑夜间连续作业，在坑内照明用36V低压照明，临进线路架设在脚手架上的水横担上。
并夜设红灯警示，专人值班负责安全。
南京盛嘉建筑安装工程有限公司。
