中职高职计算机课件电脑组装与维护实训教程：第5章 图解电脑组装
安装显卡
插上键盘
插上显示器
插好主机电源线、显示器电源线，打开显示器 开关，使用螺丝刀、镊子、钥匙等任何金属物 品轻轻地接触一下主板上的电源开关位置，打 开主机电源。如果开机后电脑能正常自检，说 明主板、CPU、内存、显卡各部件工作正常， 且各项设置也没有问题。否则，如果系统不能 正常工作，应仔细查找原因，直至解决问题
将光驱连接在主板的IDE1接口上， 使用40芯或80芯数据线，而硬盘必 须使用80芯数据线
2．安装SATA硬盘
SATA硬盘的连接更简单，不需要设置跳线，接口都有防呆设计。 连接方法下图所示：
将SATA数据线一端插入 主板的SATA接口
将SATA数据线另一端插入 硬盘的数据线接口，然后 插入SATA电源接头
方向确定以后，把白色 “D”形接头插到硬盘或光 驱后面的电源插槽上
连接数据线。将80芯数据线蓝色的一端 插入主板IDE0接口。主板上的IDE接口有
另一端插入硬盘的数据线接口。连接 光驱的方法同硬盘相同，不过通常是
Байду номын сангаас
一个防呆设计，插入时，需要将数据线接 头有凸起的一侧对准IDE接口上有凹口的 一侧，垂直插入。如果插不进不要用蛮力， 对准好方向再插
防止液体进入计算机内部。 避免粗暴安装。在安装的过程中一
定要注意正确的安装方法，不要强 行安装，稍微用力不当就可能使引 脚折断或变形。对于安装后位置不 正的设备不要强行使用螺丝钉固定， 因为这样容易使板卡变形。 把所有零件从盒子里拿出来（不过 还不要从防静电袋子中拿出来）， 按照安装顺序排好，看看说明书， 有没有特殊的安装需求。
第5章 图解电脑组装
组装前的准备 开始组装电脑 电脑的最小化测试
5.1 组装前的准备
5.1.1 准备装机工具
带磁性的十字 螺丝刀。这是 最主要的工具
镊子。用来夹取螺钉、 跳线帽及其他的一些 小零碎东西
导热硅脂 。用 来在CPU和散 热器之间导热
钳子。可用来拆卸 机箱后面的挡板
器皿 。用来盛螺 钉等零碎东西
5.2.2 安装内存条
安装内存条的具体操作图解如下：
然后，将内存条的豁口对准内存 插槽的凸起，对齐内存插槽
使用双手的拇指按压内存条的两侧，当听 到清脆的“咔”的一声时，表示内存条已 安装好，此时内存插槽的卡具会自动扣住 内存条两侧的豁口。
先扳开内存插槽 两侧的卡具
如果是两根相同型号的内存 条，可以将它们组成双通道。 通常，能够组成双通道的内 存插槽颜色不相同，具体可 查看主板说明书
下面图解将主板安装在机箱上的过程。
仔细观察机箱背部的主板挡板，看其提 供的孔位是否与主板提供的外部接口对 应。如果不对应，需要向里将其推出， 然后放上主板提供的挡板
将机箱提供的主板垫脚螺母拧入 机箱主板托架的对应位置。注意 安放前先观察一下主板上的螺丝 孔位置，以做到一一对应
双手平行托住主板，将主板放入机箱中。 放入时应先将主板的各种外部接口对准机 箱背后的挡板孔位，再对准到机箱主板托 架上的垫脚螺母，慢慢放入
下面以图解方式介绍连接方法:
这是最基本的机箱信号线， 包括机箱电源按钮线 （POWER SW）、复位线 （RESET SW）、电源指示 灯线（POWER LED）、硬 盘指示灯线（HDD LED）、 机箱喇叭线（SPEAKER）
这是某款主板插接信号线的针脚。插接时，需要参考主板使用
手册，例如，右图便是该款主板使用手册中关于信号线插接的 说明。参考两图可以看出，主板左下1、2两个针脚用来插硬盘 指示灯线，左上1、3针脚用来插电源指示灯线，左下6、7针脚 用来插电源按钮线，左下9、10针脚用来插重启线。左上7、8、 9、10针脚用来插机箱喇叭线
确定CPU的安装方向后，将 CPU轻轻放入插座
确定CPU已经放好以后， 先后将金属保护盖和拉杆 压回原处并扣上，使CPU 牢牢地固定在CPU插座上
接着在CPU上均匀地涂上 散热膏，这有助于将废热 由处理器快速传导至下面 将要安装的散热风扇上
LGA 775构架的散热器 是通过四个膨胀扣将散 热器固定在主板上
插入时，对准针脚， 垂直插入便可以了
2．连接USB前置接口线
下面以图解方式介绍连接方法：
先参考主板说明书
根据主板说明书提示， 将USB前置接口线插入 主板上的USB插孔即可
3．连接音频接口线
下面以图解方式介绍连接方法：
根据主板说明书提示，将音频线 插入主板上的音频前置接口即可
5.2.7 连接电源线
安装时，将散热器平稳地摆 正在CPU上面，确保散热器 四个膨胀扣对准CPU插座旁 边的四个孔位，然后用手指 用力按下四个膨胀扣
最后用螺丝起子对准 膨胀扣上的一字空位 向右旋转大约45度， 这时散热器便被固定 在主板上了
将散热器固定好后还应将其电源线 连接到主板上。CPU散热器电源的 接口通常就在CPU插座附近，并标 有cpu fan字样
不同品牌的硬盘设置主从盘的跳线 是不同的，但都会在硬盘背面的标 签上注明，下图所示为一款希捷酷 鱼IV硬盘的跳线说明
跳线时，只需用镊子或尖嘴钳将跳线帽 取出，然后插在代表主从盘的针脚上便 可以了，下图所示为根据标签说明将这 款希捷酷鱼IV硬盘设置为了主盘
设置好跳线后，便可将硬盘或光驱 固定在机箱上 。对于硬盘来说，
将主板电源线和CPU电源线插在主板电源接口上 ，并 合上机箱。
主板和CPU电源插座的一侧都提供了定位块， 因此，插入电源插头时必须确保插头的固定 装置刚好钩住插座的定位块
5.2.8 检查安装的项目
电脑机箱内部的硬件安装就完成后，为了确保安装无误，应检查如下项 目：
检查主板和各驱动器是否固定到位，有没有松动或者固定过紧现象。 如果有，应及时调整。 检查CPU、CPU风扇、内存条和显卡是否正确安装。 检查硬盘、光驱数据线和电源线是否正确连接，并且硬盘和光驱的 主从跳线是否正确设置。 检查主板电源线和机箱前面板各种线缆是否都连接上了，连接是否 正确和牢固。 把电脑内部这些连线整理一下，束绑在一起，以便于机箱内散热， 并且确保数据线和其他零件不会卡到CPU或显卡风扇。 将剩余的槽口用挡片封好。 拿起机箱晃一晃，检查机箱内有没有丢下螺钉或其他金属物体。如 果有，可以用尖嘴钳把它夹出来或者倒出来。否则，一旦造成短路， 问题可就大了。
安装显卡时，先将显卡金手指缺口和 显卡插槽的突起位置相对应，确定好 显卡安装方向，将显卡垂直插入
然后拧上显卡与机箱结 合处的螺丝即可
如果还需要安装声卡、网卡 等板卡的话，其安装方法完 全相同，只是使用不同的插 槽就可以了。通常声卡和网 卡都安装在PCI插槽中
5.2.7 连接机箱信号线
1．连接电源按钮等信号线
5.2.3 安装主板与电源
安装主板就是将主板固定在机箱上，安装主板前， 我们先来认识一下机箱的机构，如下图所示。
电源固定架 。 用来固定电源
5.25英寸固定架。 用来安装光驱等 大尺寸设备
主板槽口和档 板。可根据情 况更换或去掉
底板。用来 固定主板
3.5英寸固定架用来 安装硬盘和软驱
电源开关、复位按 钮、电源指示灯、 硬盘指示灯等信号 线
5.2.5 安装显卡和其他板卡
安装显卡的操作如下图所示。
一些机箱在此处有一个防尘设计的挡 板，需要用螺丝刀将螺丝拧下，取下 该挡板。安装上显卡后再重新装上去
有的显卡插槽上有个卡子，安装 显卡前，需要将其扳开
仔细观察主板背部接口和需要安装的 显卡位置，然后将机箱后面大挡板上 相应位置的挡片卸掉或用螺丝刀撬掉。 安装其他扩展板卡时，同样需要将相 应位置的挡片卸掉
电脑的最小化测试是指能够使电脑启动起来的最基本 配件的测试。这些最基本的配件主要指的是主板、CPU、 内存、显卡、显示器、键盘和电源等设备。最小化测试常 用来检测电脑安装是否正确，以及诊断电脑故障。
安装好CPU、内存后，先不要将主板放入机箱，而是安装好显卡， 并将显示器的信号电缆连接到显卡的信号线插座中
需要将硬盘有保护盖的一侧向上， 有接口的一侧向外，插入机箱内的 3.5英寸硬盘托架上
对于光驱来说，需要拆下机箱前 面板上的一个5.25英寸挡板，把 光驱从前面板推入，并使其前面 板与机箱的前面板对齐
用螺钉从机箱两侧分别固 定好光驱和硬盘
连接电源线。光驱和硬盘电源
线的安装是一样的，其电源插 头形状为“D”形，硬盘和光 驱后面也是“D”形接口
5.2 开始组装电脑
5.2.1 安装CPU
安装Intel LGA775架构CPU及散热器的具体操作图 解如下：
把CPU插座旁的小拉 杆向外侧稍稍拉动， 然后将其抬起来，向 上扳到垂直的位置
将插座上的金属保 护盖也向上拉起
仔细观察CPU正面，会发现CPU正面有个角有一 个小金属三角形，在主板插座上有个角也是三角 形状（该角处还少了一个针脚），将CPU有金色 三脚形的那个角对准主板插座上呈三角形的那个 角，确定CPU的安装方向
5.1.2 准备配件和螺钉
需要准备的电脑基本硬件
CPU
内存
显卡
机箱
电源
散热器
显示器
硬盘
主板
光驱
键盘鼠标
连接光驱或PATA 硬盘的数据线
当机箱挡片与主板 外设接口不符时， 需要使用主板自带 的挡片
连接SATA硬盘 的数据线
5.1.3 装机时的注意事项
防止静电。组装电脑前前，用手触 摸一下接地的导电体释放掉身上的 静电荷。
5.2.9 连接机箱外的硬件
连接鼠标、音箱、网线和打印机信号线等的具体操作如下。
将电源线的一端连接到主 机箱上的电源插座中
连接键盘和鼠标。注意需要对 准插针与定位块，垂直插入
将显示器的信号电缆连接到显 卡插座上，然后将螺钉拧紧。 最后将主机、显示器、打印机 的电源线连接到电源插座中
5.3 电脑的最小化测试
1．安装PATA硬盘和光驱 安装传统的PATA硬盘和光驱包括3个方面的任务，一是设置跳线；二是
插上键盘
插上显示器
插好主机电源线、显示器电源线，打开显示器 开关，使用螺丝刀、镊子、钥匙等任何金属物 品轻轻地接触一下主板上的电源开关位置，打 开主机电源。如果开机后电脑能正常自检，说 明主板、CPU、内存、显卡各部件工作正常， 且各项设置也没有问题。否则，如果系统不能 正常工作，应仔细查找原因，直至解决问题
将光驱连接在主板的IDE1接口上， 使用40芯或80芯数据线，而硬盘必 须使用80芯数据线
2．安装SATA硬盘
SATA硬盘的连接更简单，不需要设置跳线，接口都有防呆设计。 连接方法下图所示：
将SATA数据线一端插入 主板的SATA接口
将SATA数据线另一端插入 硬盘的数据线接口，然后 插入SATA电源接头
方向确定以后，把白色 “D”形接头插到硬盘或光 驱后面的电源插槽上
连接数据线。将80芯数据线蓝色的一端 插入主板IDE0接口。主板上的IDE接口有
另一端插入硬盘的数据线接口。连接 光驱的方法同硬盘相同，不过通常是
Байду номын сангаас
一个防呆设计，插入时，需要将数据线接 头有凸起的一侧对准IDE接口上有凹口的 一侧，垂直插入。如果插不进不要用蛮力， 对准好方向再插
防止液体进入计算机内部。 避免粗暴安装。在安装的过程中一
定要注意正确的安装方法，不要强 行安装，稍微用力不当就可能使引 脚折断或变形。对于安装后位置不 正的设备不要强行使用螺丝钉固定， 因为这样容易使板卡变形。 把所有零件从盒子里拿出来（不过 还不要从防静电袋子中拿出来）， 按照安装顺序排好，看看说明书， 有没有特殊的安装需求。
第5章 图解电脑组装
组装前的准备 开始组装电脑 电脑的最小化测试
5.1 组装前的准备
5.1.1 准备装机工具
带磁性的十字 螺丝刀。这是 最主要的工具
镊子。用来夹取螺钉、 跳线帽及其他的一些 小零碎东西
导热硅脂 。用 来在CPU和散 热器之间导热
钳子。可用来拆卸 机箱后面的挡板
器皿 。用来盛螺 钉等零碎东西
5.2.2 安装内存条
安装内存条的具体操作图解如下：
然后，将内存条的豁口对准内存 插槽的凸起，对齐内存插槽
使用双手的拇指按压内存条的两侧，当听 到清脆的“咔”的一声时，表示内存条已 安装好，此时内存插槽的卡具会自动扣住 内存条两侧的豁口。
先扳开内存插槽 两侧的卡具
如果是两根相同型号的内存 条，可以将它们组成双通道。 通常，能够组成双通道的内 存插槽颜色不相同，具体可 查看主板说明书
下面图解将主板安装在机箱上的过程。
仔细观察机箱背部的主板挡板，看其提 供的孔位是否与主板提供的外部接口对 应。如果不对应，需要向里将其推出， 然后放上主板提供的挡板
将机箱提供的主板垫脚螺母拧入 机箱主板托架的对应位置。注意 安放前先观察一下主板上的螺丝 孔位置，以做到一一对应
双手平行托住主板，将主板放入机箱中。 放入时应先将主板的各种外部接口对准机 箱背后的挡板孔位，再对准到机箱主板托 架上的垫脚螺母，慢慢放入
下面以图解方式介绍连接方法:
这是最基本的机箱信号线， 包括机箱电源按钮线 （POWER SW）、复位线 （RESET SW）、电源指示 灯线（POWER LED）、硬 盘指示灯线（HDD LED）、 机箱喇叭线（SPEAKER）
这是某款主板插接信号线的针脚。插接时，需要参考主板使用
手册，例如，右图便是该款主板使用手册中关于信号线插接的 说明。参考两图可以看出，主板左下1、2两个针脚用来插硬盘 指示灯线，左上1、3针脚用来插电源指示灯线，左下6、7针脚 用来插电源按钮线，左下9、10针脚用来插重启线。左上7、8、 9、10针脚用来插机箱喇叭线
确定CPU的安装方向后，将 CPU轻轻放入插座
确定CPU已经放好以后， 先后将金属保护盖和拉杆 压回原处并扣上，使CPU 牢牢地固定在CPU插座上
接着在CPU上均匀地涂上 散热膏，这有助于将废热 由处理器快速传导至下面 将要安装的散热风扇上
LGA 775构架的散热器 是通过四个膨胀扣将散 热器固定在主板上
插入时，对准针脚， 垂直插入便可以了
2．连接USB前置接口线
下面以图解方式介绍连接方法：
先参考主板说明书
根据主板说明书提示， 将USB前置接口线插入 主板上的USB插孔即可
3．连接音频接口线
下面以图解方式介绍连接方法：
根据主板说明书提示，将音频线 插入主板上的音频前置接口即可
5.2.7 连接电源线
安装时，将散热器平稳地摆 正在CPU上面，确保散热器 四个膨胀扣对准CPU插座旁 边的四个孔位，然后用手指 用力按下四个膨胀扣
最后用螺丝起子对准 膨胀扣上的一字空位 向右旋转大约45度， 这时散热器便被固定 在主板上了
将散热器固定好后还应将其电源线 连接到主板上。CPU散热器电源的 接口通常就在CPU插座附近，并标 有cpu fan字样
不同品牌的硬盘设置主从盘的跳线 是不同的，但都会在硬盘背面的标 签上注明，下图所示为一款希捷酷 鱼IV硬盘的跳线说明
跳线时，只需用镊子或尖嘴钳将跳线帽 取出，然后插在代表主从盘的针脚上便 可以了，下图所示为根据标签说明将这 款希捷酷鱼IV硬盘设置为了主盘
设置好跳线后，便可将硬盘或光驱 固定在机箱上 。对于硬盘来说，
将主板电源线和CPU电源线插在主板电源接口上 ，并 合上机箱。
主板和CPU电源插座的一侧都提供了定位块， 因此，插入电源插头时必须确保插头的固定 装置刚好钩住插座的定位块
5.2.8 检查安装的项目
电脑机箱内部的硬件安装就完成后，为了确保安装无误，应检查如下项 目：
检查主板和各驱动器是否固定到位，有没有松动或者固定过紧现象。 如果有，应及时调整。 检查CPU、CPU风扇、内存条和显卡是否正确安装。 检查硬盘、光驱数据线和电源线是否正确连接，并且硬盘和光驱的 主从跳线是否正确设置。 检查主板电源线和机箱前面板各种线缆是否都连接上了，连接是否 正确和牢固。 把电脑内部这些连线整理一下，束绑在一起，以便于机箱内散热， 并且确保数据线和其他零件不会卡到CPU或显卡风扇。 将剩余的槽口用挡片封好。 拿起机箱晃一晃，检查机箱内有没有丢下螺钉或其他金属物体。如 果有，可以用尖嘴钳把它夹出来或者倒出来。否则，一旦造成短路， 问题可就大了。
安装显卡时，先将显卡金手指缺口和 显卡插槽的突起位置相对应，确定好 显卡安装方向，将显卡垂直插入
然后拧上显卡与机箱结 合处的螺丝即可
如果还需要安装声卡、网卡 等板卡的话，其安装方法完 全相同，只是使用不同的插 槽就可以了。通常声卡和网 卡都安装在PCI插槽中
5.2.7 连接机箱信号线
1．连接电源按钮等信号线
5.2.3 安装主板与电源
安装主板就是将主板固定在机箱上，安装主板前， 我们先来认识一下机箱的机构，如下图所示。
电源固定架 。 用来固定电源
5.25英寸固定架。 用来安装光驱等 大尺寸设备
主板槽口和档 板。可根据情 况更换或去掉
底板。用来 固定主板
3.5英寸固定架用来 安装硬盘和软驱
电源开关、复位按 钮、电源指示灯、 硬盘指示灯等信号 线
5.2.5 安装显卡和其他板卡
安装显卡的操作如下图所示。
一些机箱在此处有一个防尘设计的挡 板，需要用螺丝刀将螺丝拧下，取下 该挡板。安装上显卡后再重新装上去
有的显卡插槽上有个卡子，安装 显卡前，需要将其扳开
仔细观察主板背部接口和需要安装的 显卡位置，然后将机箱后面大挡板上 相应位置的挡片卸掉或用螺丝刀撬掉。 安装其他扩展板卡时，同样需要将相 应位置的挡片卸掉
电脑的最小化测试是指能够使电脑启动起来的最基本 配件的测试。这些最基本的配件主要指的是主板、CPU、 内存、显卡、显示器、键盘和电源等设备。最小化测试常 用来检测电脑安装是否正确，以及诊断电脑故障。
安装好CPU、内存后，先不要将主板放入机箱，而是安装好显卡， 并将显示器的信号电缆连接到显卡的信号线插座中
需要将硬盘有保护盖的一侧向上， 有接口的一侧向外，插入机箱内的 3.5英寸硬盘托架上
对于光驱来说，需要拆下机箱前 面板上的一个5.25英寸挡板，把 光驱从前面板推入，并使其前面 板与机箱的前面板对齐
用螺钉从机箱两侧分别固 定好光驱和硬盘
连接电源线。光驱和硬盘电源
线的安装是一样的，其电源插 头形状为“D”形，硬盘和光 驱后面也是“D”形接口
5.2 开始组装电脑
5.2.1 安装CPU
安装Intel LGA775架构CPU及散热器的具体操作图 解如下：
把CPU插座旁的小拉 杆向外侧稍稍拉动， 然后将其抬起来，向 上扳到垂直的位置
将插座上的金属保 护盖也向上拉起
仔细观察CPU正面，会发现CPU正面有个角有一 个小金属三角形，在主板插座上有个角也是三角 形状（该角处还少了一个针脚），将CPU有金色 三脚形的那个角对准主板插座上呈三角形的那个 角，确定CPU的安装方向
5.1.2 准备配件和螺钉
需要准备的电脑基本硬件
CPU
内存
显卡
机箱
电源
散热器
显示器
硬盘
主板
光驱
键盘鼠标
连接光驱或PATA 硬盘的数据线
当机箱挡片与主板 外设接口不符时， 需要使用主板自带 的挡片
连接SATA硬盘 的数据线
5.1.3 装机时的注意事项
防止静电。组装电脑前前，用手触 摸一下接地的导电体释放掉身上的 静电荷。
5.2.9 连接机箱外的硬件
连接鼠标、音箱、网线和打印机信号线等的具体操作如下。
将电源线的一端连接到主 机箱上的电源插座中
连接键盘和鼠标。注意需要对 准插针与定位块，垂直插入
将显示器的信号电缆连接到显 卡插座上，然后将螺钉拧紧。 最后将主机、显示器、打印机 的电源线连接到电源插座中
5.3 电脑的最小化测试
1．安装PATA硬盘和光驱 安装传统的PATA硬盘和光驱包括3个方面的任务，一是设置跳线；二是
合集下载
计算机组装与维护课件
计算机组装与维护课件计算机组装与维护课程第一章：计算机组装基础1.1 计算机硬件概述- 计算机的基本组成部分：中央处理器（CPU）、内存、硬盘、主板等- 计算机硬件的分类：输入设备、输出设备、存储设备、处理器等- 计算机硬件的功能和作用：控制、运算、存储、输入与输出1.2 计算机组装准备工作- 工具准备：螺丝刀、尖嘴钳、电源线等- 防静电措施：使用静电手环、触电插座等- 组装空间准备：准备宽敞、清洁的工作台面1.3 计算机组装步骤- 安装主板：插入CPU、内存、显卡等- 安装电源：连接主板、硬盘和其他设备- 连接硬盘和光驱：插入SATA或IDE接口- 连接输入输出设备：键盘、鼠标、显示器等- 安装操作系统：从光盘或USB启动安装程序1.4 常见问题与解决- 启动故障：检查电源连接、硬盘和内存是否正常- 无法安装操作系统：检查光驱或安装媒体是否损坏- 触电风险：正确使用工具，严禁插拔设备时开机第二章：计算机硬件维护2.1 计算机硬件故障排除- 蓝屏问题：检查硬件兼容性、驱动程序是否最新等- 重启问题：检查电源、内存、硬盘是否正常工作- 运行缓慢：清理临时文件、升级硬件等提升性能2.2 计算机硬件保养- 清洁硬件：定期清理机箱、内存插槽、风扇等- 优化系统：升级驱动程序、清理注册表、优化启动项等 - 定期备份：重要数据备份到外部存储设备2.3 硬件更换和升级- 内存升级：了解并选择适合主板的内存条- 硬盘更换：备份数据并了解不同接口类型的硬盘- 显卡更换：选择性能更强的显卡提升图形处理能力2.4 常见问题与解决- 操作系统不稳定：重新安装操作系统、升级补丁- 无法启动：检查电源、内存、硬盘是否完好连接- 电脑过热：清理风扇、更换散热剂或散热器第三章：操作系统安装与配置3.1 操作系统安装- 准备安装媒体：光盘、USB等- 选择适合的操作系统版本：Windows、Linux等- 操作系统安装流程：选择语言、分区、输入序列号等3.2 驱动程序安装- 下载最新的驱动程序：主板、显卡、声卡等- 安装驱动程序：按照提示进行安装和配置3.3 系统配置与优化- 配置网络设置：IP地址、子网掩码、网关等- 优化系统性能：关闭开机自启动、禁用不必要的服务等- 安装常用软件：浏览器、办公软件等3.4 常见问题与解决- 驱动程序兼容性问题：下载最新驱动或使用兼容模式- 系统死机或蓝屏：检查硬件兼容性、散热是否正常- 网络无法连接：检查网线、网络设置、驱动程序等通过以上内容的学习，学生可以掌握计算机组装与维护的基础知识和技能，能够独立完成计算机的组装、维护、硬件故障排除以及操作系统的安装和配置。
中职计算机组装说课课件
中职计算机组装说课课件全文共四篇示例，供读者参考第一篇示例：中职计算机组装是中职计算机专业的一门重要课程，主要教授学生如何通过组装零部件来搭建一台完整的计算机系统。
本课程涉及到计算机硬件的基本组成、组装技术以及故障排除等知识，是计算机专业学生必修的重要课程之一。
通过学习这门课程，学生可以掌握计算机硬件方面的基本技能，提升自己的实践能力和解决问题的能力。
本课件将以“中职计算机组装”为主题，围绕计算机组装的基本知识、组装步骤、注意事项及常见问题等方面展开阐述，帮助学生更好地理解和掌握计算机组装的相关知识。
下面就让我们一起来学习一下吧！一、计算机组装的基本知识1. 计算机组装的概念计算机组装是指将各种计算机硬件部件按照一定的顺序和方式组合在一起，从而构建一台完整的计算机系统的过程。
通常包括主板、CPU、内存、硬盘、显卡、电源等硬件部件的组装工作。
2. 计算机硬件的基本组成（1）主板：计算机的“大脑”，负责连接各个硬件部件之间的通信和数据传输。
（2）CPU：中央处理器，负责执行计算机程序并控制各个硬件部件的工作。
（3）内存：用于存储计算机程序和数据，是CPU临时存储数据的地方。
（4）硬盘：存储计算机程序、数据和操作系统等信息的地方。
（5）显卡：负责计算机的图形显示，将计算机处理的数据转换成图形输出。
（6）电源：提供计算机各个硬件部件所需的电力。
1. 准备工作（1）确认所需的硬件部件齐全并没有损坏。
（2）准备好所需的工具，如螺丝刀、封尘网、静电手环等。
（3）在清洁、干燥的环境下进行组装。
2. 主板安装（1）将CPU插入主板的CPU插槽。
（2）插入内存条到主板的内存插槽。
（3）固定主板到机箱的主板支架上。
3. 安装硬盘和显卡（1）将硬盘和显卡插入相应的插槽中。
（2）用螺丝将硬盘和显卡固定在机箱内。
4. 连接电源和数据线（1）将电源线插入主板和硬盘上的电源插座。
（2）连接数据线，如SATA线、USB线等。
5. 闭合机箱（1）将机箱的左侧板盖好。

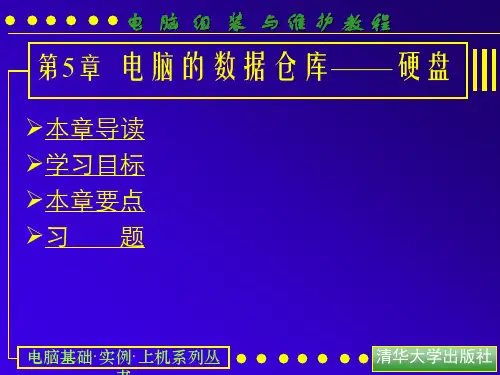

电脑组装与维护教程电子课件第5章
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
3. 硬盘的主轴电机
➢主轴电机是带动硬盘盘片高速旋转的动力机 构，当盘片高速运转时会在磁头和盘片间产 生一种气压，并使磁头飘浮在盘片上方。为 了提升硬盘数据的读取速度,硬盘的主轴电机 转速也在不断地提升，传统的普通滚珠轴承 马达已经不能满足高转速的要求，高转速带 来的磨损加剧、温度升高和噪声增大等一系 列负面问题，迫切要求对这一技术进行改进。
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
5.1.1 硬盘的工作原理
➢ 那么硬盘是如何进行读取和写入数据的呢？当 系统从硬盘上读取数据时，磁头经过系统指定 的盘片区域，盘片表面的磁场磁头内部的感应 线圈产生感应电流或者使其线圈阻抗产生变化， 再将这种电流或变化通过专门的电路进行转换 和翻译成机器能识别的二进制数；当系统向硬 盘写入数据时，电脑先将数据转化成电流，磁 头中将通过较强的电流，强电流将产生磁场， 并使盘片表面磁性物质状态发生改变，当电流 磁场消失后该状态仍能保持。
电 脑 组 装 与维护教程
第5章 电脑的数据仓库——硬盘
➢本章导读 ➢学习目标 ➢本章要点 ➢习 题
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
本章导读
➢光盘的工作原理 ➢ 认识硬盘的结构 ➢了解硬盘的技术发展 ➢掌握硬盘的性能指标和工作模式 ➢掌握硬盘的选购 ➢课时安排： 3学时
电脑基础·实例·上机系列丛
清华大学出版社
电 脑 组 装 与维护教程
1.磁头技术
➢第一代硬盘的磁头是采用铁磁性物质，其感 应灵敏度和精密度都不甚理想，因此其盘片 的单碟容量均非常低。一块硬盘内封装的盘 片数量是有限的，一般盘片数在3~5片，如 果硬盘单碟容量小，其总容量就受到很大的 限制。由于早期的磁头体积较大，硬盘体积 也相应的比较庞大，这为用户的使用带来了 诸多不便。
《计算机组装与维护》课件
05 计算机安全与防护
防病毒软件的安装与使用
总结词
了解防病毒软件的重要性，掌握安装和配置方法。
详细描述
防病毒软件是保护计算机免受病毒、木马等恶意软件攻击的重要工具。在安装和配置过程中，需要注 意选择可靠的防病毒软件品牌，按照官方指引进行安装，并及时更新病毒库。使用时，应定期进行全 盘扫描，并注意软件的实时监控和自我保护功能。
02
组装前的准备
01
准备工具
螺丝刀、尖嘴钳、散热膏等必要的组装工具。
02
准备配件
确保所有硬件配件齐全，如内存、硬盘、处理器、主板 等。
03
准备环境
确保工作区域干净整洁，避免静电和尘埃影响硬件组装 。
硬件的安装
安装主板
安装内存条
将主板固定在机箱上，确保主板稳固 。
将内存条插入主板上的插槽中，确保 稳固。
软件故障的排除
A
系统崩溃
重新安装操作系统，恢复系统备份，检查病毒 和恶意软件等。
软件冲突
卸载最近安装的软件，检查是否有软件冲 突，重新安装软件等。
B
C
文件损坏
使用系统自带的工具修复文件，或者从备份 中恢复文件。
注册表问题
备份注册表，然后恢复注册表到默认状态， 或者使用注册表清理工具。
D
网络故障的排除
04 计算机常见故障与排除
硬件故障的排除
显示器故障
检查显示器电源线是否 插好，显示器设置是否 正确，显卡驱动是否安 装正常等。
键盘鼠标故障
检查键盘鼠标是否插好 ，更换新的键盘鼠标看 是否正常。
硬盘故障
检查硬盘是否正常工作 ，是否有坏道，是否需 要更换新的硬盘。
内存故障
检查内存是否插好，更 换新的内存看是否正常 。
电脑组装与维护培训教程PPT第
软件更新
定期更新软件，获取最新 功能和修复漏洞。
03
电脑常见故障及排除
开机故障及排除
开机无反应
检查电源是否正常，检查各硬件 是否连接良好。
开机黑屏
检查显示器是否正常，检查显卡和 内存条是否接触良好。
开机蓝屏
检查硬盘是否存在问题，检查系统 文件是否损坏。
运行故障及排除
运行缓慢
清理系统垃圾，优化启动项，更 新驱动程序。
软件升级与扩展
总结词
及时升级软件，提高软件功能和安全性。
详细描述
定期检查并升级各种软件，以获得最新的功能和安全补丁 。通过软件升级，可以提高软件的使用体验和安全性，避 免潜在的安全风险和漏洞。
总结词
学习使用常用软件工具，提高工作效率。
详细描述
掌握常用的办公软件、图像处理软件、音频处理软件等。 通过合理使用这些软件工具，可以提高工作效率和生活质 量。
中央处理器（CPU）
电脑的运算核心，负责处理数据 和指令。
显卡（GPU）
负责图形处理，提高游戏和多媒 体性能。
电脑硬件性能参数
01
处理器型号与核心数： 决定电脑的运算速度。
02
内存容量与速度：影响 数据处理能力和程序运 行流畅度。
03
硬盘类型与容量：影响 数据存储速度和容量。
04
显卡型号与显存：决定 图形处理能力和游戏性 能。
电脑组装流程
准备工作
01 准备好所有硬件、螺丝刀、导
线和连接器等工具。
安装主板
02 将主板固定在机箱中，连接电
源、硬盘、显卡等。
连接电源
03 将电源线连接到主板和其他硬
件，确保所有硬件得到供电。
安装内存与处理器
《计算机组装与维护》课件-项目三--图解计算机组装
➢电源固定架用来固定电源，机箱内部的 大铁板用来固定主板（在此称之为底板）。
槽口 挡板
基
上面的众多固定孔用来上主板垫脚螺母。
本 硬
➢机箱的后面有一个主板槽口挡板和一扩组展设备 扩展设备挡板，将来可根据需要去掉。 挡板
底 板
件 设 备
➢从机箱的前面板中还引出了一组信号线， 它们分别是电源开关、复位按钮、电源指 示灯、硬盘指示灯连线等，将来需要连接
一
STEP 此外，在Intel LGA架构的CPU上有两个凹口，而插座上会有两个凸起，
安
安装时，将两个凹口和凸起对准，这样也可按正确方向安装CPU。
装
基
本 硬
凸起
凹口
凹口
件
设
备
凸起
扁三角 形一角
金属三 角形
任
务
一
04
安
装 基
STEP
本
对齐好CPU和插座针脚后
硬
，将CPU轻轻放入插座即
件
可，无需用力。正确安装
设 备
后，CPU的绿色基板应与 插槽顶端平齐。
项目三 图解计算机组装 第 17 页
项目三 图解计算机组装 第 18 页
任
务
一
05
安
装
基
STEP
本
放下金属顶盖，最好向下
硬 件
按一按以保证到位，然后
设
将金属拉杆回位，扣在小
备
金属片下。
项目三 图解计算机组装 第 19 页
任 务
06
一
安
STEP
装
基
由于CPU发热量非常大，因此，
件
两个卡扣，最后按照卡扣上图示的
计算机组装与维护ppt课件
第1章 计算机系统概述
1.3 计算机常用术语
1.3.1 专业术语
3．硬件常用术语 （1）AGP（accelerated graphics port） （2）CMOS（complementary metal oxide semiconductor） （3）断电自动重置（power failure resume） （4）温控芯片 （5）TOP TECH（thermal overheat protection technology） （6）超频
MD(建立目录)、CD(改变目录)等命令，以及对config.sys和Autoexec.bat文件的 了解，并运用Edit(编辑)命令来创建这两个文件。Windows系统的基本操作包 括对“我的计算机”、“资源管理器”及“控制面板”等的操作。 2.必备工具
组装计算机除需要一些电工学方面的知识。当出现了问题时，可以利用 简单的工具或仪表，如万用表判别问题，以便解决问题或替换器件。
第2章 主机
2.2.5 CPU性能测试
2）软件的使用 软件启动后，在弹出的对话
框的“CPU”选项卡中，软件会 自动测试计算机的CPU性能，并 在该选项卡中显示测试结果，用 户根据报告的详细信息（CPU的 性能指标）判定CPU的性能。如 图所示。
第2章 主机
2.3 内存 2.3.1 存储器的分类
第1章 计算机系统概述
1.3 计算机常用术语 1.3.1 专业术语
4.网络术语 （1）因特网（Internet） （2）局域网 （3）防火墙 （4）IP地址 （5）路由 （6）交换
第1章 计算机系统概述
1.3 计算机常用术语
1.3.2 常用单位
1．数据单位 由于电子元件在工作时只有开和关两种状态（分别表示0和1），因此计算机采
电脑组装与维护课件
安装驱动程序
根据需要安装新部件 的驱动程序，确保硬 件正常工作。
05
电脑安全防护
防病毒与防木马
安装防病毒软件
选择可靠的品牌，定期更新病毒库， 定期全盘扫描。
防木马措施
不随意打开未知链接，不下载和运行 未知程序，定期使用安全软件进行木 马查杀。
系统安全设置
用户权限管理
根据需要设置不同用户权限，避免不必要的软件安装和系统 修改。
声卡采样率
表示声卡每秒钟采集声音的次 数，采样率越高，声音质量越 好。
电脑组装流程
准备工作
准备好所有硬件、螺丝刀、导热 硅脂等工具和材料。
安装主板
将主板固定在机箱中，连接电源 、硬盘、显卡等接口。
安装处理器
将处理器放置在主板的CPU插座 上，并固定好。
检查硬件连接
检查所有硬件是否连接牢固，确 保没有遗漏的连接线。
连接电源
将电源插入主板和其他硬件的供 电接口中。
安装内存
将内存插入主板上的内存插槽中 。
02
电脑维护技能
电脑清洁与保养
01
02
03
04
定期清洁电脑外壳表面，保持 整洁美观。
清洁散热风扇和散热器，确保 电脑散热良好。
检查并清洁键盘、鼠标等外设 ，保持卫生。
注意防尘，定期清理电脑内部 灰尘。
ห้องสมุดไป่ตู้
系统优化与提速
硬件故障排除
显示器故障
检查显示器与显卡的连接线是否 松动或损坏，更换显示器测试。
键盘鼠标故障
检查键盘鼠标与主机的连接线是否 松动或损坏，更换键盘鼠标测试。
硬盘故障
检查硬盘是否有坏道，更换硬盘测 试。
04
电脑升级与更换部件
电脑组装与维护培训教程课件第05课
《电脑组装与维护培训教程（P4版）》
第五课 存储设备
➢课前导读 ➢硬盘 ➢光驱 ➢软驱 ➢移动存储设备 ➢读卡器 ➢课后练习
《电脑组装与维护培训教程（P4版）》
课前导读
➢基础知识 ➢重点知识 ➢了解知识
《电脑组装与维护培训教程（P4版）》
基础知识
硬盘的性能指标、使用硬盘的注意事项、 安装硬盘和光驱，使读者全面了解硬盘。
《电脑组装与维护培训教程（P4版）》
理论上，转速越快越好，因为较高的转速 可缩短硬盘的平均寻道时间和实际读写时间， 但是转速越快发热量越大，不利于散热。转速 的提高同时也带来了磨损加剧、温度升高、噪 声增大等一系列负面影响。于是，应用在精密 机 械 工 业 上 的 液 态 轴 承 马 达 （ Fluid dynamic bearing motors）便被引入到硬盘技术中。
《电脑组装与维护培训教程（P4版）》
《电脑组装与维护培训教程（P4版）》
平均潜伏时间
平均潜伏时间是指当磁头移动到数据 所在的磁道后，等待所要的数据块继续转 动到磁头下的时间，一般在2ms~6ms之间。
《电脑组装与维护培训教程（P4版）》
平均访问时间
平均访问时间指磁头找到指定数据的 平均时间，通常是平均寻道时间和平均潜 伏时间之和。平均访问时间最能够代表硬 盘找到某一数据所用的时间，平均访问时 间越短越好，一般在11ms~18ms之间。
《电脑组装与维护培训教程（P4版）》
与传统的滚珠轴承马达不同，液态轴承马 达使用的是黏膜液油轴承，这种特殊的轴承以 油膜代替了原先的滚珠，一方面避免了与金属 面的直接磨擦，将传统马达的噪声及高温降至 最低。另外，油膜可以有效地吸收外来的震动， 使硬盘的抗震能力也有了很大的提高；另一方 面，从理论上讲，液态轴承马达无磨损，使用 寿命可以达到无限长，虽然从现实上说无法达 到，但最起码可以延长使用寿命。
第五课 存储设备
➢课前导读 ➢硬盘 ➢光驱 ➢软驱 ➢移动存储设备 ➢读卡器 ➢课后练习
《电脑组装与维护培训教程（P4版）》
课前导读
➢基础知识 ➢重点知识 ➢了解知识
《电脑组装与维护培训教程（P4版）》
基础知识
硬盘的性能指标、使用硬盘的注意事项、 安装硬盘和光驱，使读者全面了解硬盘。
《电脑组装与维护培训教程（P4版）》
理论上，转速越快越好，因为较高的转速 可缩短硬盘的平均寻道时间和实际读写时间， 但是转速越快发热量越大，不利于散热。转速 的提高同时也带来了磨损加剧、温度升高、噪 声增大等一系列负面影响。于是，应用在精密 机 械 工 业 上 的 液 态 轴 承 马 达 （ Fluid dynamic bearing motors）便被引入到硬盘技术中。
《电脑组装与维护培训教程（P4版）》
《电脑组装与维护培训教程（P4版）》
平均潜伏时间
平均潜伏时间是指当磁头移动到数据 所在的磁道后，等待所要的数据块继续转 动到磁头下的时间，一般在2ms~6ms之间。
《电脑组装与维护培训教程（P4版）》
平均访问时间
平均访问时间指磁头找到指定数据的 平均时间，通常是平均寻道时间和平均潜 伏时间之和。平均访问时间最能够代表硬 盘找到某一数据所用的时间，平均访问时 间越短越好，一般在11ms~18ms之间。
《电脑组装与维护培训教程（P4版）》
与传统的滚珠轴承马达不同，液态轴承马 达使用的是黏膜液油轴承，这种特殊的轴承以 油膜代替了原先的滚珠，一方面避免了与金属 面的直接磨擦，将传统马达的噪声及高温降至 最低。另外，油膜可以有效地吸收外来的震动， 使硬盘的抗震能力也有了很大的提高；另一方 面，从理论上讲，液态轴承马达无磨损，使用 寿命可以达到无限长，虽然从现实上说无法达 到，但最起码可以延长使用寿命。
2024版计算机组装与维护ppt课件完整版
06
计算机性能优化与升级建议
硬件性能优化方法
清理灰尘
定期清理计算机内部灰尘，保持硬件清洁， 避免散热问题。
升级内存
增加内存容量，提升计算机整体运行速度。
更换散热器
升级散热器，提高散热效率，确保硬件稳定 运行。
更换固态硬盘
将机械硬盘更换为固态硬盘，提高系统启动 和程序加载速度。
软件系统优化技巧
01
内存类型与容量规划
01
02
03
内存类型
介绍DDR3、DDR4等内 存类型的规格、性能和适 用场景。
内存容量
根据用户需求（如办公、 游戏、设计等）和预算， 给出合理的内存容量规划 建议。
内存选购建议
结合主板支持的内存类型 和容量，给出性价比高的 内存选购建议。
显卡性能及接口类型
显卡性能
阐述显卡的核心频率、显 存类型、显存容量等关键 性能指标对性能的影响。
02
计算机硬件选择与搭配
处理器选择与性能评估
主流处理器品牌及型号
介绍Intel、AMD等主流处理器品牌及 其各系列型号的特点和适用场景。
处理器性能指标
处理器选购建议
根据用户需求（如办公、游戏、设计 等）和预算，给出合理的处理器选购 建议。
阐述主频、核心数、线程数、缓存等 处理器关键性能指标对性能的影响。
安装散热器
将散热器放置在处理器上，确保 散热器的风扇朝向正确，然后用
螺丝将散热器固定在主板上。
安装主板和内存
安装主板
将主板放置在机箱内，用螺丝将其 固定在机箱上，注意主板与机箱的 接地处理。
安装内存
将内存条插入主板的内存插槽中， 确保内存条与插槽的金属引脚对齐， 然后用力按下内存条的两端，使其 固定在插槽中。
