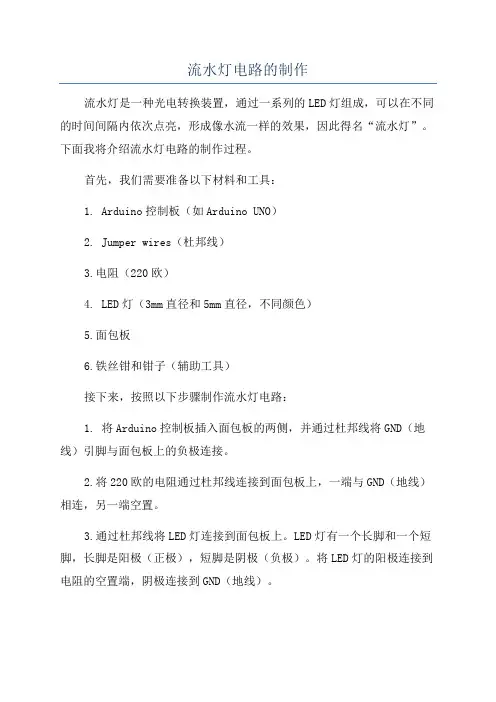

流水灯电路的制作流水灯是一种光电转换装置，通过一系列的LED灯组成，可以在不同的时间间隔内依次点亮，形成像水流一样的效果，因此得名“流水灯”。
下面我将介绍流水灯电路的制作过程。
首先，我们需要准备以下材料和工具：1. Arduino控制板（如Arduino UNO）2. Jumper wires（杜邦线）3.电阻（220欧）4. LED灯（3mm直径和5mm直径，不同颜色）5.面包板6.铁丝钳和钳子（辅助工具）接下来，按照以下步骤制作流水灯电路：1. 将Arduino控制板插入面包板的两侧，并通过杜邦线将GND（地线）引脚与面包板上的负极连接。
2.将220欧的电阻通过杜邦线连接到面包板上，一端与GND（地线）相连，另一端空置。
3.通过杜邦线将LED灯连接到面包板上。
LED灯有一个长脚和一个短脚，长脚是阳极（正极），短脚是阴极（负极）。
将LED灯的阳极连接到电阻的空置端，阴极连接到GND（地线）。
4.重复步骤3，将其他的LED灯连接到面包板上。
你可以选择不同颜色的LED灯，以获得更丰富的效果。
确保每个LED灯的阳极连接到电阻的空置端，而阴极连接到GND（地线）。
5. 通过杜邦线将Arduino控制板的数字引脚与面包板上的LED灯连接。
根据你想要的效果，可以将LED灯连接到不同的数字引脚上。
例如，将第一个LED灯连接到数字引脚2，第二个LED灯连接到数字引脚3，依此类推。
6. 将Arduino控制板通过USB线连接到计算机，并开启Arduino IDE编程软件。
7. 在Arduino IDE中编写相应的代码，以控制流水灯的效果。
以下是一个简单的流水灯代码示例：```const int ledPin1 = 2; // 设置第一个LED灯的数字引脚const int ledPin2 = 3; // 设置第二个LED灯的数字引脚const int ledPin3 = 4; // 设置第三个LED灯的数字引脚//以此类推...void setupinMode(ledPin1, OUTPUT);pinMode(ledPin2, OUTPUT);pinMode(ledPin3, OUTPUT);//初始化其他LED的引脚void loodigitalWrite(ledPin1, HIGH); // 点亮第一个LED灯delay(100); //等待100毫秒digitalWrite(ledPin2, HIGH); // 点亮第二个LED灯delay(100); //等待100毫秒digitalWrite(ledPin3, HIGH); // 点亮第三个LED灯delay(100); //等待100毫秒//以此类推...逐个点亮其他LED灯digitalWrite(ledPin1, LOW); // 关闭第一个LED灯delay(100); //等待100毫秒digitalWrite(ledPin2, LOW); // 关闭第二个LED灯delay(100); //等待100毫秒digitalWrite(ledPin3, LOW); // 关闭第三个LED灯delay(100); //等待100毫秒//以此类推...逐个关闭其他LED灯```8. 将上述代码上传到Arduino控制板，并观察LED灯是否能够像流水灯一样依次点亮和熄灭。
流水灯电路的制作
流水灯电路的制作一、概述：随着电子技术的快速发展尤其是数字技术的突飞猛进，多功能流水灯凭着简易，高效，稳定等特点得到普遍的应用。
在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见，与此同时，还有一些城市采用不同的流水灯打造属于自己的城市文明，塑造自己的城市魅力。
目前，多功能流水灯的种类已有数十种，如家居装饰灯、店铺招牌灯等等。
所以，多功能流水灯的设计具有相当的代表性。
多功能流水灯，就是要具有一定的变化各种图案的功能，主要考察了数字电路中一些编码译码、计数器原理，555定时器构成时基电路，给其他的电路提供时序脉冲，制作过程中需要了解相关芯片（NE555、CD4017）的具体功能，引脚图，真值表，认真布局，在连接过程中更要细致耐心。
二、电路原理图三、电路工作原理多功能流水灯原理电路图如上图所示。
原理电路图由振荡电路、译码电路和光源电路三部分组成。
本文选用的脉冲发生器是由NE555与R2、R3及C1组成的多谐振荡器组成。
主要是为灯光流动控制器提供流动控制的脉冲，灯光的流动速度可以通过电位器R3进行调节。
由于R3的阻值较大，所以有较大的速度调节范围。
灯光流动控制器由一个十进制计数脉冲分配器CD4017和若干电阻组成。
CD4017的CP端受脉冲发生器输出脉冲的控制，其输出端(Q0~Q9)将输入脉冲按输入顺序依次分配。
输出控制的脉冲，其输出控制脉冲的速度由脉冲发生器输出的脉冲频率决定。
10个电阻与CD4017的10个输出端Q0~Q9相连，当Q0~Q9依次输出控制脉冲时10个发光二极管按照接通回路的顺序依次发光，形成流动发光状态，即实现正向流水和逆向流水的功能。
电源电路所采用的电源为5V。
四、PCB板的设计五、元器件清单六、电路的组装与调试1、电路的组装方法和步骤（1）筛选元器件。
对所有购置的元器件进行检测，注意它们的型号、规格、极性，应该保质量。
（2）按草图在PCB板上组装并焊接。
要求：①元器件布局整齐、美观，同类型元器件高度一致；②焊接良好，无虚焊、错焊、连焊等缺陷。
单三极管led闪烁电路
单三极管led闪烁电路1.引言1.1 概述单三极管LED闪烁电路是一种简单而有效的电路设计，可以通过控制电流的流动来实现LED灯的闪烁效果。
在这个电路中，我们使用了一个三极管来控制电流的开关，并使LED灯以一定的频率闪烁。
本文旨在介绍单三极管LED闪烁电路的原理和构建步骤。
首先，我们将详细解释单三极管LED闪烁电路的原理，包括三极管的工作原理和电流的流动方式。
然后，我们将提供一个步骤指南，帮助读者设计和构建自己的单三极管LED闪烁电路。
单三极管LED闪烁电路具有许多应用和优点。
首先，它可以被广泛应用于各种电子设备中，例如数码钟、信号指示灯以及装饰照明等。
其次，相较于其他复杂的LED驱动电路，单三极管LED闪烁电路的设计简单易懂，制作成本较低。
此外，该电路还具有良好的稳定性和可靠性，能够在长时间使用过程中保持稳定的工作状态。
展望未来，随着技术的不断进步，我们可以预见单三极管LED闪烁电路将会不断发展和改进。
可能会出现更小型化、更高效能与更具可扩展性的电路设计。
此外，随着人们对绿色环保和节能的需求不断增加，未来单三极管LED闪烁电路也将会更加注重能源的有效利用和环境友好型设计。
通过本文的阅读，读者将可以更加深入地了解单三极管LED闪烁电路的概念、原理和应用。
同时，通过掌握构建该电路的步骤，读者将能够自己设计和实现单三极管LED闪烁电路。
希望本文能够为读者提供有关单三极管LED闪烁电路的全面指导，并启发读者在该领域进行更深入的研究和创新。
1.2 文章结构本文将围绕单三极管LED闪烁电路展开详细讨论。
文章结构包括以下几个部分：1. 引言：在本部分，我们将对单三极管LED闪烁电路的概述进行介绍。
首先，我们将说明LED闪烁电路的基本原理以及其在实际应用中的广泛应用。
接下来，我们将给出本文的目的和意义，以便读者更好地理解和把握文章的内容。
2. 正文：本部分将详细介绍单三极管LED闪烁电路的原理，并进一步探讨如何设计和构建这样的电路。
74LS138与74LS161组成流水灯数电课程设计
数字电子技术课程设计流水灯专业：电子信息技术及仪器班级：电仪09-3班姓名：***学号：***********一设计目的流水灯：一排灯按一定的顺序逐次点亮，设计流水灯的方法有很多种，我的设计思路是：NE555产生秒脉冲信号，74LS161组成8进制计数器，74LS138进行译码，通过三极管的带负载能力，点亮发光二极管。
二设计方法NE555仿真图：实现8进制加计数然后对74LS161进行8进制改组，需要一个与非门，用到芯片74HC00也就是奖74LS161的输出端通过与非门，当输出为8时为一的输出与非后接到74LS161的清零段。
仿真图如下：的译码74LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式。
其工作原理如下：①一个选通端（E1）为高电平，另两个选通端（(/E2))和/(E3)）为低电平时，可将地址端（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。
比如：A2A1A0=110时，则Y6输出端输出低电平信号。
②利用 E1、E2和E3可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。
③若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器。
④74LS138的功能表如下：⑤仿真图如下4 . 三极管驱动发光二极管使用PNP 型三极管仿真图如下：4．译码驱动及显示单元电路选择CD4511作为显示译码电路；选择LED数码管作为显示单元电路。
由CD4511把输进来的二进制信号翻译成十进制数字，再由数码管显示出来。
这里的LED数码管是采用共阴的方法连接的。
计数器实现了对时间的累计并以8421BCD码的形式输送到CD4511芯片，再由4511芯片把BCD码转变为十进制数码送到数码管中显示出来。
仿真图如下:三、总电路图仿真如下:4、总结1．实验过程中遇到的问题及解决方法①面包板测试测试面包板各触点是否接通。
流水灯课程设计报告

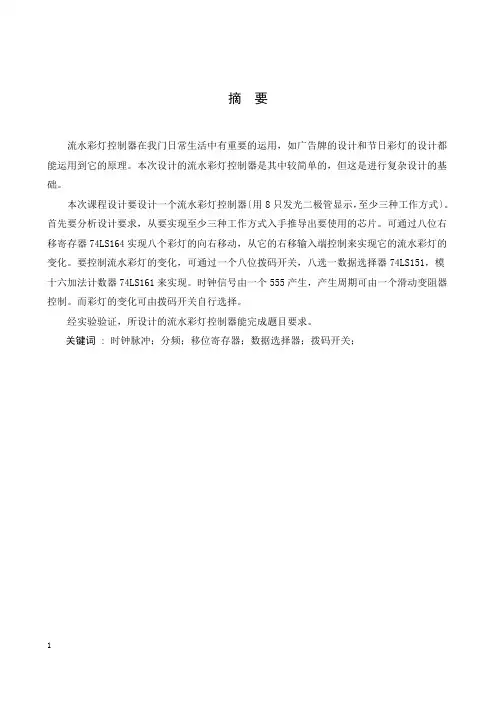

摘要流水彩灯控制器在我门日常生活中有重要的运用，如广告牌的设计和节日彩灯的设计都能运用到它的原理。
本次设计的流水彩灯控制器是其中较简单的，但这是进行复杂设计的基础。
本次课程设计要设计一个流水彩灯控制器〔用8只发光二极管显示，至少三种工作方式〕。
首先要分析设计要求，从要实现至少三种工作方式入手推导出要使用的芯片。
可通过八位右移寄存器74LS164实现八个彩灯的向右移动，从它的右移输入端控制来实现它的流水彩灯的变化。
要控制流水彩灯的变化，可通过一个八位拨码开关，八选一数据选择器74LS151，模十六加法计数器74LS161来实现。
时钟信号由一个555产生，产生周期可由一个滑动变阻器控制。
而彩灯的变化可由拨码开关自行选择。
经实验验证，所设计的流水彩灯控制器能完成题目要求。
关键词 : 时钟脉冲；分频；移位寄存器；数据选择器；拨码开关；目录摘要 (1)1设计课题与要求 (3)1.1设计方案选择 (3)2 系统模块组成 (4)2.1系统组成框图 (4)2.2各模块的组成与功能分析 (4)3 单元电路设计与计算 (5)3.1时钟脉冲产生电路 (5)3.2单种码产生电路 (7)3.3拨码开关控制电路 (8)3.4输出电路设计 (10)4 整机电路设计 (12)整机电路工作原理 (10)5 组装调试 (13)5.1仿真过程 (15)6 总结 (15)结论 (16)参考文献 (16)附录1 流水彩灯控制器原理总图 (17)附录2 PCB总图 (17)附录 2 元器清单 (18)1 设计课题及要求〔一〕题目：流水彩灯控制器〔二〕基本要求：1、用8只发光二极管显示。
2、至少三种工作方式。
1.1 方案选择利用数字芯片实现。
用555做时钟信号，用模十六加法计数器74LS161的输出端的最高位Q3，模十六加法计数器74LS161的输出端的Q1Q2Q3接到八选一的数据选择器74LS151的选择控制端。
74LS151的八个输入端都接到八位拨码开关，由拨码开关和控制端控制输出端，输出端接到移位寄存器74LS164的输入端。
由两个三极管构成的流水电路
这是由两个三极管构成的无稳态多谐振荡电路，470Ω电阻限值流过发光二极管的电流不大于（9-3）/470=0.012A，即不大于12毫安。
100K电阻为三极管的偏置电阻。
这个电阻和电容器决定电路的振荡频率，理论值f=1/（2πRC）。
电路的工作原理如下：
不看电容，只从直流来看，两个三极管是两个独立的放大电路。
在接通电源的瞬间，由于元件的参数实际上不可能绝对完全一至，所以两个三极管的导通电流肯定是不同的，必然有一个大一个小的。
设左面的三极管为Q1，右面的三极管为Q2，若Q1的导通电流大于Q2，则Q1的集电极电压VC1就低于VC2。
因为电容两端电压不会突变，C2使Q1基极电流增加，使Q1的导通电流更大，VC 更低，C1使Q2基极电流下降，导通电流更小，VC更高。
最终，Q1饱和,Q2截止，发光管D1发光。
此时C2充电完毕，不能为Q1提供使之饱和的基极电流，Q1就应退出饱和，同时Q2在偏置作用下应重新导通。
就是说Q1电流变小而Q2变大。
与刚才的变化刚好相反，电容重新起作用，最终结果是Q2饱和,Q1截止，发光管D2发光。
然后再重复这样的过程，两个三极管就这样形成振荡。
流水灯电路的制作
流水灯电路的制作一、概述：随着电子技术的快速发展尤其是数字技术的突飞猛进，多功能流水灯凭着简易，高效，稳定等特点得到普遍的应用。
在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见，与此同时，还有一些城市采用不同的流水灯打造属于自己的城市文明，塑造自己的城市魅力。
目前，多功能流水灯的种类已有数十种，如家居装饰灯、店铺招牌灯等等。
所以，多功能流水灯的设计具有相当的代表性。
多功能流水灯，就是要具有一定的变化各种图案的功能，主要考察了数字电路中一些编码译码、计数器原理，555定时器构成时基电路，给其他的电路提供时序脉冲，制作过程中需要了解相关芯片（NE555、CD4017）的具体功能，引脚图，真值表，认真布局，在连接过程中更要细致耐心。
二、电路原理图三、电路工作原理多功能流水灯原理电路图如上图所示。
原理电路图由振荡电路、译码电路和光源电路三部分组成。
本文选用的脉冲发生器是由NE555与R2、R3及C1组成的多谐振荡器组成。
主要是为灯光流动控制器提供流动控制的脉冲，灯光的流动速度可以通过电位器R3进行调节。
由于R3的阻值较大，所以有较大的速度调节范围。
灯光流动控制器由一个十进制计数脉冲分配器CD4017和若干电阻组成。
CD4017的CP端受脉冲发生器输出脉冲的控制，其输出端(Q0~Q9)将输入脉冲按输入顺序依次分配。
输出控制的脉冲，其输出控制脉冲的速度由脉冲发生器输出的脉冲频率决定。
10个电阻与CD4017的10个输出端Q0~Q9相连，当Q0~Q9依次输出控制脉冲时10个发光二极管按照接通回路的顺序依次发光，形成流动发光状态，即实现正向流水和逆向流水的功能。
电源电路所采用的电源为5V。
四、PCB板的设计五、元器件清单六、电路的组装与调试1、电路的组装方法和步骤（1）筛选元器件。
对所有购置的元器件进行检测，注意它们的型号、规格、极性，应该保质量。
（2）按草图在PCB板上组装并焊接。
要求：①元器件布局整齐、美观，同类型元器件高度一致；②焊接良好，无虚焊、错焊、连焊等缺陷。
三极管制作流水灯控制方法
通俗易懂的三极管工作原理理解三极管的工作原理首先从以下两个方面来认识：其一、制造工艺上的两个特点：(1)基区的宽度做的非常薄；(2)发射区掺杂浓度高。
其二、三极管工作必要条件是(a)在B极和E极之间施加正向电压(此电压的大小不能超过1V)；（b）在C极和E极之间施加反向电压；(c) 如要取得输出必须加负载电阻。
当三极管满足必要的工作条件后，其工作原理如下：(1)基极有电流流动时。
由于B极和E极之间有正向电压，所以电子从发射极向基极移动，又因为C极和E极间施加了反向电压，因此，从发射极向基极移动的电子，在高电压的作用下，通过基极进入集电极。
于是，在基极所加的正电压的作用下，发射极的大量电子被输送到集电极，产生很大的集电极电流。
（2）基极无电流流动时。
在B极和E极之间不能施加电压的状态时，由于C极和E极间施加了反向电压，所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区，阻碍了从发射极向集电极的电子流动，因而就没有集电极电流产生。
综上所述，在晶体三极管中很小的基极电流可以导致很大的集电极电流，这就是三极管的电流放大作用。
此外，三极管还能通过基极电流来控制集电极电流的导通和截止，这就是三极管的开关作用（开关特性）。
参见晶体三极管特性曲线5.2图所示：晶体三极管共发射极放大原理如下图所示：A、vt是一个npn型三极管画外音：我们可以用水龙头与闸门放水的关系，来想象或者说是理解三极管的放大原理。
其示意图如下图2-20 所示图2-20 三极管放大原理参考示意图①如图 2.20 （ａ）所示：当发射结无电压或施加电压在门限电压以下，相当于闸门关紧时，水未从水龙头底部通过水嘴流出来。
此时，ec 之间电阻值无穷大，ec 之间的电流处于截止状态，或者说是开关的OFF 状态。
②如图2.20 （b ）所示：当对发射结施加电压在门限电压范围时（以硅管0.7V 左右为例），相当于闸门松动一点点，从水龙头底部通过水嘴流出的水成滴答状态。
流水灯逻辑电路设计
流水灯逻辑电路设计计算机与信息工程学院 2009级专升本叶冬梅 20091500076指导教师李艳玲讲师摘要本文简要介绍了一种采用数字电路制作的流水灯的数字显示流水灯的设计过程和工作原理，它主要采用了74系列的常用集成电路。
实现手动控制开关进行清零，流水灯的特定花型闪亮功能，并且通过开关可将闪亮的流水灯全部熄灭。
关键字74系列芯片；花型；显示1 设计任务及主要技术指标和要求1.1设计任务每个输出端对应一个发光二极管，当控制开关为关时任何操作都无效，发光二极管全部熄灭；当控制开关为开时发光二极管为亮。
用发光二极管显示流水灯的流动。
1.2 主要技术指标二极管同时供八个输出端输出，每个二极管对应一个输出端，输出端用Q0～Q3和D0～D3表示。
设置一个系统清零控制开关R,该开关由控制者控制。
当开关为开时二极管根据固定花型闪亮，当开关为关时二极管全部熄灭。
1.3 要求1.3.1设计一个能够控制八路彩灯的逻辑电路，并且彩灯有两种花型组成。
1.3.2第一组八路流水灯花型由中间向两边对称性依次闪亮，全亮后仍有中间向两边依次熄灭。
1.3.3第二组八路流水灯花型分为两半，各由左向右顺次闪亮，全亮后仍各由左向右依次熄灭。
1.3.4两组流水灯花型交替出现。
花型一花型二0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 1 1 0 0 0 1 0 0 0 1 0 0 00 0 1 1 1 1 0 0 1 1 0 0 1 1 0 00 1 1 1 1 1 1 0 1 1 1 0 1 1 1 01 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 0 0 1 1 1 0 1 1 1 0 1 1 11 1 0 0 0 0 1 1 0 0 1 1 0 0 1 11 0 0 0 0 0 0 1 0 0 0 1 0 0 0 10 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0图（一）2 工作原理当控制者控制开关R处于“闭合”状态时，R为高电平，输出端Q0～Q3和D0～D3全部为低电平，于是显示二极管为熄灭状态；当控制者控制开关R处于“打开”状态时，即74SL161芯片处于等待工作状态，等待输入端Q0～Q3和D0～D3输入信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管流水灯电路设计
王雅 20111041105；韦梦娜 20111041107
摘要：3组12只LED流水灯是特别针对电子装配与调试技能设计出来的，值得学习和电路分析。
本文分析了该流水灯电路的特点及其电路工作原理的说明。
关键字：3组12只LED流水灯；电路设计；循环。
1 引言
随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切。
各种小套件层出不穷，功能多样。
本文所设计的电子制作可以说是电子初学者学习电子的最佳入门制作！其制作方式容易，趣味横生，更能提高初学者的动手能力！让初学者在制作学习中感受电子技术带来的乐趣！
2 系统的功能描述
这款3组12只LED流水灯具有制作容易、有趣易学的特点，电路焊接成功后，装入电池，即可正常工作，3组12只发光二极管便会被轮流点亮，不断的循环发光，达到流动的效果。
3 设计原理
3.1 电路工作原理说明：
本电路是由3只三极管组成的循环驱动电路。
每当电源接通时，3只三极管会争先导通，但由于元器件存在差异，只会有1只三极管最先导通。
这里假设V1最先导通，则V1集电极电压下降，使得电容C2的左端下降，接近0V。
由于电容两端的电压不能突变，因此此时V2的基极也被拉到近似0V，V2截止，V2的集电极为高电压，故接在它上面的发光二极管LED5-LED8被点亮。
此时V2的高电压通过电容C3使V3基极电压升高，V3也将迅速导通，因此在这段时间里，V1、V3的集电极均为低电压，因此只有LED5-LED8被点亮，LED1－LED4、LED9-LED12熄灭。
但随着电源通过电阻R3对C2的充电，V2的基极电压逐渐升高，当超过0.7V时，V2由截止状态变为导通状态，集电极电压下降，LED5－LED8熄灭。
与此同时，V2的集电极下降的电压通过电容C3使V3的基极电压也降低，V3由导通变为截止，V3的集电极电压升高，LED9-LED12被点亮。
接下来，电路按照上面叙述的过程循环，3组12只发光二极管便会被轮流点亮，不断的循环发光，达到流动的效果。
改变电容C1、C2、C3的容量可以改变循环速度，容量越小，循环速度越快。
电源使用2节5号干电池即可。
3.2元件清单：
3.3 电路图
实验电路图（一）
3.4 实验过程
3.4.1 实施步骤：
1）检查电子元器件是否完好，齐全
2）按照原理图将各元器件插到电路板的相关位置
3）接通电烙铁电源
4）待电烙铁加热一段时间后，蘸取适量松香
5）按照焊接步骤依次将各焊点焊接好
6）剪掉焊接后的引脚（不能破坏焊点）
7）检查焊接是否已经完全并且没有短路现象
8）通电测试
9）测试完毕后，切断电烙铁电源，收拾实验台
3.4.2 调试过程：
焊接完成之后，装入电池，观察发光二极管是否正常发光，若只有某些发光二极管亮，说明焊点出现了问题，或者出现焊点相连的问题，应该认真检查电路板的焊接情况，反复调整直到发光二极管能正常发光，若最终发光二极管还不能正常发光，可能元件出现了损坏，需重新焊接。
3.5 实物图
实物图（二）
4 使用方法
装入2节5号干电池即可。
5 功能实现情况评价
3组12只LED流水灯电路焊接完成后，装入电池，就正常工作了，3组12只发光二极管被轮流点亮，不断的循环发光，达到了流动的效果。
实验成功了，达到了在做中教，在做中学的目的。
6 总结与体会
mo7 参考文献
李家旺,电子技术实验（物理学）讲义.。
