管理交换机配置文件理论+实训
配置交换机实习报告
实习报告：配置交换机实习一、实习目的与要求本次实习的主要目的是让学生熟悉交换机的基本配置方法，掌握交换机的特性和相关语句，提高学生在实际工作中的动手能力和解决问题的能力。
实习要求学生能够正确连接交换机，使用命令行界面进行配置，并能够理解和应用交换机的相关概念。
二、实习内容与过程1. 交换机的基本概念与结构在实习开始时，我们先学习了交换机的基本概念和结构。
交换机是一种网络设备，用于连接多台计算机和其他网络设备，实现数据的传输和交换。
交换机主要由交换模块、控制模块和外围模块组成，各部分单板的作用和功能也进行了详细的介绍。
2. 交换机的连接与配置在了解了交换机的基本概念和结构后，我们开始学习如何连接和配置交换机。
我们使用了Cisco 2960交换机进行实习，首先将计算机通过网线连接到交换机的某个端口，然后使用命令行界面进行配置。
我们学习了如何进入交换机的命令行界面，如何配置交换机的端口模式、速度和双工模式等参数。
3. VLAN的配置在掌握了交换机的基本配置方法后，我们开始学习如何配置VLAN。
VLAN是一种虚拟局域网技术，可以将交换机上的端口划分为不同的虚拟局域网，实现不同VLAN之间的隔离和通信。
我们学习了如何创建VLAN，如何将端口分配给不同的VLAN，以及如何设置VLAN的ID和名称等参数。
4. 交换机的故障排除在实习过程中，我们也学习了如何排除交换机的故障。
我们通过模拟不同的网络环境，尝试了交换机无法连接、VLAN配置错误等问题，并学习了如何通过命令行界面查看交换机的运行状态和日志信息，找到并解决问题。
三、实习收获与体会通过这次实习，我对交换机的基本概念和结构有了更深入的了解，学会了如何连接和配置交换机，掌握了VLAN的配置方法。
同时，通过实际操作和故障排除的练习，我也提高了自己的动手能力和解决问题的能力。
在实习过程中，我也意识到交换机配置需要仔细思考和规划，一旦配置错误可能会导致网络故障。
因此，我在配置交换机时时刻保持谨慎，多次检查和验证配置的正确性。
交换机配置与维护实训方案
交换机配置与维护实训方案1. 实训目的通过本次实训，使学员掌握交换机的基本配置方法，熟练使用交换机的命令行接口，了解交换机的维护与管理，提高网络设备的操作与维护能力。
2. 实训环境- 交换机设备：若干台交换机（建议使用思科或华为等品牌）- 计算机：每台计算机配备网络接口卡，连接至交换机- 网络线缆：足够的双绞线（RJ45接口）- 网络设备：路由器、防火墙等（根据需要选择）- 电源：为交换机设备提供稳定的电源3. 实训内容3.1 交换机基本配置1. 配置交换机名称与密码2. 配置VLAN与端口3. 配置交换机端口类型与速率4. 配置STP（生成树协议）3.2 交换机高级配置1. 配置端口镜像2. 配置VLANTrunk与VLANAccess3. 配置DHCP服务4. 配置端口限速与流量控制5. 配置TFFP与IP源守卫3.3 交换机维护与管理1. 日常巡检与故障排查2. 系统升级与补丁安装3. 配置备份与恢复4. 日志管理与监控4. 实训步骤4.1 准备工作1. 连接交换机与计算机，确保网络线缆无误。
2. 准备交换机设备，确保设备电源充足。
3. 配置计算机网络接口卡，确保计算机可以连接至交换机。
4.2 基本配置1. 进入交换机命令行界面（CLI）。
2. 配置交换机名称与密码。
3. 创建VLAN，并为端口分配VLAN。
4. 设置交换机端口类型与速率。
5. 开启STP，确保网络拓扑稳定。
4.3 高级配置1. 配置端口镜像，实现流量监控。
2. 配置VLANTrunk与VLANAccess，实现不同VLAN间的通信。
3. 开启DHCP服务，为客户端自动分配IP地址。
4. 设置端口限速与流量控制，防止网络攻击与流量拥塞。
5. 配置TFFP与IP源守卫，提高网络安全性。
4.4 维护与管理1. 定期进行日常巡检，查看设备状态与运行日志。
2. 及时更新系统补丁与固件，确保设备安全与稳定。
3. 定期备份配置文件，便于恢复与迁移。
交换机配置实训

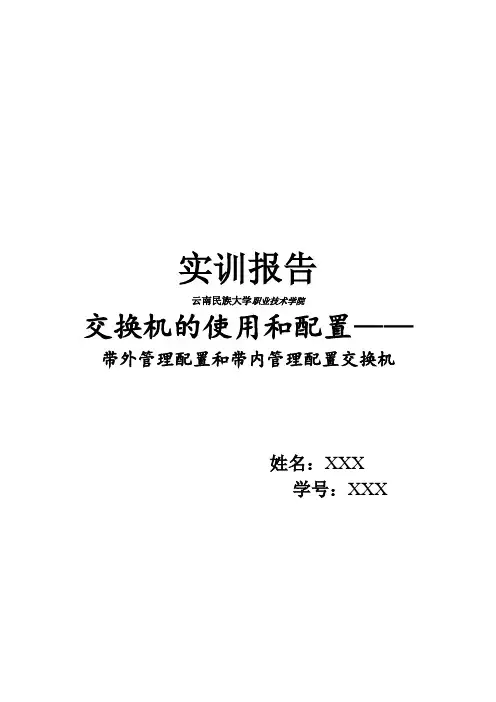

实训报告云南民族大学职业技术学院交换机的使用和配置——带外管理配置和带内管理配置交换机姓名：XXX学号：XXX第一部分：带外管理配置交换机一、实训目的1、掌握带外管理即用户通过交换机的Console端口对交换机进行配置管理2、掌握Windows超级终端程序的启动和关闭3、掌握CLI(Command Line Interface),即命令行界面4、掌握配置以太网交换机时，获得帮助的操作5、掌握查看以太网交换机的运行状态6、掌握设置交换机的IP地址二、实训的原理带外管理即用户通过交换机上的Console端口来对交换机进行配置，配置时需要专用的串口配置电缆来连接交换机的Console端口和主机上的Console端口和主机的串口，对交换机进行配置管理。
用Console端口对交换机进行配置时最标准、最常见的配置方法。
三、实训环境1、可网管交换机1台2、配置交换机时的计算机1台3、连接交换机的Console端口专用电缆线1根四、实训内容1、通过Console端口搭建配置环境2、在交换机上运行超级终端程序3、交换机家电自检，之后将出现命令行指示符4、查看以太网交换机的运行状态5、获得帮助的操作6、设置交换机的IP地址五、实训人员分配本次实训没有进行人员分配，皆由组长王学恒，组员赵米山、王剑辉、朱芸洁、马健洁五人共同协调完成本次实训。
六、实训步骤1、通过Console端口搭建配置环境。
将计算机的串口RS-232通过配置电缆与以太网交换机的Console端口相连接2、在计算机上运行超级终端程序，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，如图1所示，接着在【连接描述】对话框中输入新建连接名称“1234”如图2所示，单击【确定】按钮。
图1、运行超级终端图2、输入新建连接3、在弹出【COM1】属性对话框中单击【还原默认值】按钮，如图3所示图3、端口通讯参数设置4、给以太网交换机通讯通电，超级终端上显示以太网交换机的自检信息，自检结束后提示按Enter键，进入交换机的普通用户模式，将会出现命令提示符。
交换机配置与管理实验
第2章交换机配置与管理2.1交换机的基本配置[实验目的]1．了解交换机的基本功能2．熟悉交换机的配置界面3．熟悉交换机配置的基本命令[实验内容]1．熟悉交换机的用户配置模式2．熟悉交换机的特权配置模式3．熟悉交换机的全局配置模式4．熟悉交换机常用命令[实验拓扑]图 2.1[实验指导]步骤1按照图2.1连接网络设备，fastEthernet0/1, fastEthernet0/2分别连接计算机。
步骤2交换机基本配置：Switch>enable 14 !进入特权配置模式，等级14Switch#configure terminal !进入全局配置配置Switch (config)#hostname SW1 !设置设备名SW1 (config)#enable secret level 1 0 wlgc !设置远程登录密码为wlgcSW1 (config)#enable secret level 15 0 wlgc !设置15级登录密码为wlgcSW1 (config)#exit !退出当前模式步骤3查看配置信息：SW1 #show running-config2.2交换机的端口配置（物理端口和端口聚合）[实验目的]1．了解常用的交换机端口配置参数2．掌握交换机端口聚合的配置方法[实验内容]1．熟悉交换机的端口配置模式2．熟悉交换机端口聚合的配置方法3．查看端口状态[实验拓扑]图 2.2[实验指导]步骤1按照图2.2连接设备, 将SWA的fastEthernet0/23与SWB的fastEthernet0/23口相连，两台计算机分别连在SWA和SWB的fastEthernet0/1口。
步骤2配置两台交换机的主机名、远程登录密码等，步骤见2.1节。
配置交换机A：SWA#config t ！进入全局配置模式SWA（config）#interface f0/1 ！进入接口配置模式SWA（config-if）#speed 10 ！配置端口速率为10MSWA（config-if）#duplex half ！配置端口的双工模式为半双工SWA（config-if）#no shutdown ！开启端口，使配置生效配置交换机B：SWB#config tSWB（config）#interface f0/1SWB（config-if）#speed 10 ！配置端口速率为10MSWB（config-if）#duplex half ！配置端口的双工模式为半双工SWB（config-if）#no shutdown ！开启端口，使配置生效步骤3SWA#show interface f0/1 !查看fastEthernet0/1接口状态步骤4在两台交换机之间添加另外一根网线，将SWA、SWB的fastEthernet 0/24 接口相连。
交换机的基本配置实训体会
交换机的基本配置实训体会在计算机网络的构建中，交换机作为一种重要的网络设备，承担了至关重要的角色。
交换机的基本配置是网络工程师的必备技能之一。
在近期的实训中，我深入了解了交换机的基本配置，并从中汲取了宝贵的经验。
首先，为了顺利进行实训，我们需要了解交换机的基础知识。
交换机是指一种网络设备，能够在局域网内智能转发数据包。
相比于集线器，交换机可以提供更高的传输速率和保障网络安全性。
在实训中，我们通过学习交换机的基本配置，了解了交换机的名称、类型、端口以及相关属性等内容。
其次，我们认真学习了交换机的基本配置步骤。
在实际的操作中，我们需要先登录到交换机的管理界面，在进行相应的配置步骤。
具体而言，我们需要进行端口的配置、VLAN的配置、交换机的基本设置以及交换机的管理等步骤。
端口的配置包括端口的名称、状态、速率以及双工模式等设置。
VLAN的配置则涉及到网络分区，按需进行配置即可。
交换机的基本设置涵盖了各类安全策略、协议和网络优化等方面。
交换机的管理则是指对交换机进行管理、监控等操作。
最后，实习的过程中我们学到了许多交换机基础配置的技巧，如系统命令、交换机的配置方法、命令行指令等。
在此过程中，我通过实践练习了解了交换机的存在与价值之所在，同时在操作过程中不断修炼自己的技能。
通过此次实践，我深深感受到实践的重要性，不仅可以加深对基础知识的了解，也有益于培养我们的实际技能。
综上所述，交换机的基本配置实习对于我们的职业发展来说尤为重要。
它不仅使我们了解到了交换机的基础知识和操作方法，更重要的是，在实践中我们不断检验和提高自己的技能水平，打下了坚实的基础。
例如，了解交换机的配置原理和方法等，都会成为我们未来职业生涯发展中的宝贵财富。
计算机网络技术：实训案例——交换机配置与管理
实训案例5——交换机配置与管理【项目目标】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及使用命令进行基本的交换机配置管理功能。
【项目背景】你是某公司新入职的网络管理员，公司要求你熟悉网络产品，公司采用全系列思科网络产品，首先要求你认识交换机，投入使用前要进行初始化配置，以及使用一些基本命令进行设备管理。
【方案设计】1.总体设计认识交换机的软硬件系统，掌握交换机的命令行操作技巧，掌握交换机端口的常用配置参数，以及如何使用一些基本命令进行配置。
2.任务分解任务1：交换机命令行各种操作模式及切换。
任务2：交换机命令行界面基本功能。
任务3：全局配置模式基本功能。
任务4：端口配置模式基本功能。
任务5：查看交换机的系统和配置信息。
任务6：保存与删除交换机配置信息。
3.知识准备（1）命令行操作模式交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、子模式等几种。
具体模式说明如表5-1所示。
➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch> ➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch#➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。
全局模式提示符为switch(config)#➢端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
端口模式提示符为switch(config-if)#表5-1命令行操作模式如图5-1所示。
图5-1 拓扑结构图5.设备说明SwitchA为思科C2950-24，PC通过Console控制线与交换机相连，PC1通过直通线与交换机相连。
交换机文件管理实训报告
一、实训背景随着信息技术的飞速发展，网络设备的配置和管理变得越来越重要。
交换机作为网络中不可或缺的设备，其文件管理是网络维护和故障排除的重要环节。
为了提高我们对交换机文件管理的理解和实践能力，我们开展了交换机文件管理实训。
二、实训目的1. 熟悉交换机文件管理的概念和作用；2. 掌握交换机配置文件的保存、备份和恢复方法；3. 学会使用TFTP服务器进行配置文件的传输；4. 理解交换机配置文件在故障排除中的作用。
三、实训内容1. 交换机配置文件的保存在交换机配置过程中，保存配置文件是防止配置丢失的重要步骤。
以下是在特权模式下保存配置文件的方法：（1）进入特权模式：enable（2）保存配置文件：copy running-config startup-config（3）退出特权模式：exit2. 交换机配置文件的备份为了防止配置文件丢失，我们需要定期备份配置文件。
以下是在特权模式下备份配置文件的方法：（1）查看当前配置文件：show running-config（2）进入特权模式：enable（3）使用TFTP服务器备份配置文件：copy running-config tftp（4）输入TFTP服务器IP地址和文件名：192.168.1.1 config.txt（5）退出特权模式：exit3. 交换机配置文件的恢复在交换机配置文件丢失的情况下，我们可以通过以下方法恢复配置文件：（1）使用TFTP服务器恢复配置文件：copy tftp running-config（2）输入TFTP服务器IP地址和文件名：192.168.1.1 config.txt（3）退出特权模式：exit4. 交换机配置文件的传输使用TFTP服务器进行配置文件的传输，可以实现不同交换机之间的配置共享。
以下是在特权模式下使用TFTP服务器传输配置文件的方法：（1）进入特权模式：enable（2）传输配置文件：copy running-config tftp（3）输入TFTP服务器IP地址和文件名：192.168.1.1 config.txt（4）退出特权模式：exit5. 交换机配置文件在故障排除中的作用在交换机出现故障时，查看配置文件可以帮助我们了解交换机的配置情况，从而找到故障原因。
交换机配置实验实训报告
一、实验目的1. 掌握交换机的基本配置方法，熟悉交换机的连接和使用。
2. 熟悉交换机的特性，了解交换机的配置语句。
3. 理解VLAN的作用、分类和配置方法。
4. 掌握交换机与VLAN的配置，实现不同VLAN之间的互通。
5. 理解三层交换的原理，掌握划分VLAN的方法。
二、实验环境1. 实验设备：一台交换机、一台PC、一根Console线缆、一根网线。
2. 实验软件：SecureCRT或PuTTY等远程登录软件。
三、实验原理1. 交换机基本配置：包括交换机名称、密码、VLAN配置、端口配置等。
2. VLAN：虚拟局域网，通过给以太帧附加一个标签（tag）来标记这个以太帧能够在那个VLAN中传播，实现广播域的隔离。
3. 三层交换：交换机具有路由功能，可以在不同VLAN之间进行数据交换。
四、实验步骤1. 交换机基本配置（1）通过Console线连接交换机与PC，使用SecureCRT或PuTTY登录交换机。
（2）进入用户模式：BDQN>enable（3）进入特权模式：BDQN#conf t（4）配置交换机名称：BDQN(config)#hostname S1（5）配置交换机密码：BDQN(config)#enable secret 1234（6）配置VLAN：BDQN(config)#vlan 10（7）配置VLAN名称：BDQN(config-vlan)#name VLAN10（8）配置端口所属VLAN：BDQN(config-if)#switchport mode access（9）配置端口所属VLAN ID：BDQN(config-if)#switchport access vlan 10（10）保存配置：BDQN(config)#end2. VLAN配置（1）创建VLAN：BDQN(config)#vlan 20（2）配置VLAN名称：BDQN(config-vlan)#name VLAN20（3）配置端口所属VLAN：BDQN(config-if)#switchport mode access（4）配置端口所属VLAN ID：BDQN(config-if)#switchport access vlan 20（5）保存配置：BDQN(config)#end3. 实现不同VLAN之间的互通（1）配置VLAN间路由：BDQN(config)#ip routing（2）配置路由条目：BDQN(config)#route ip 192.168.10.0 255.255.255.0 192.168.20.1（3）保存配置：BDQN(config)#end4. 验证实验结果（1）在PC1上ping PC2，验证VLAN10与VLAN20之间的互通。
