实验6 FIR数字滤波器设计
6FIR和IIR数字滤波器设计步骤归纳及特点小结课稿
如果Hd(e jω)较复杂，或不能用封闭公式Hd(e jω)表示， 则不能用上述积分公式求出hd(n).
可以采用如下近似求法近似求法
可用对Hd(ejω)从ω=0到ω=2采样M点，采样值为：
j 2 k
H (k) Hd (e M ),
k 0,1,2, M 1
h'd (n) IDFT[H (k)] hd (n), n 0,1,2, M 1
令H (k ) H k e jk
要设计第一类线性相位FIR滤波器
Hk H Nk
k 0,1,, N 1
k
N 1
2 2 k
(N
1)k
N
N
k 0,1,, N 1
同样，若要设计第二种线性相位FIR滤波器，
H k H N k k 0,1,N 1
k
(N
1)k
N
2
,
k 0,1,N 1
(3)设计LPAF的传输函数Ha(S)； (4)将Ha(S) 转换成数字滤波器系统函数 H(z)；
o 利用脉冲响应不变法设计 o 利用双线性变换法，设采样间隔为T
（3）模拟滤波器设计的步骤
确定AF的技术指标 p，αp， s，αS ：
通带截止频率 p 、通带最大衰减αp 阻带截止频率 s 、阻带最小衰减αs
例如：矩形窗口A=4，汉明窗A=8等。 （A之值也可查P238页表）
(3)对理想滤波器进行加窗，计算FIR滤波器的 单位取样响应h(n)。
h(n) h'd (n)w(n)
式中w(n)是上面选择好的窗函数。如 果要求线性相位，则要求hd(n)和w(n)均对 (N-1)/2对称。（P105~118）

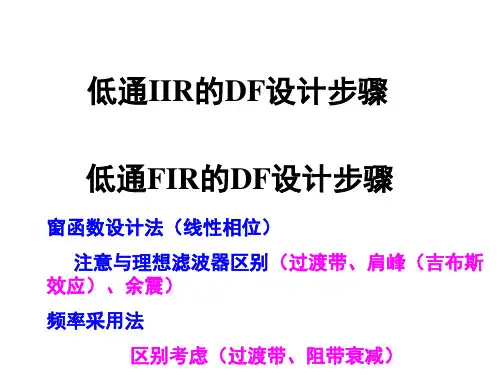

低通IIR的DF设计步骤
低通FIR的DF设计步骤
fir滤波器设计实验报告
fir滤波器设计实验报告fir滤波器设计实验报告引言：滤波器是数字信号处理中常用的工具，它能够对信号进行去噪、频率分析和频率选择等处理。
其中，FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，具有线性相位和稳定性等优点。
本实验旨在设计一个FIR滤波器，并通过实际测试验证其性能。
一、实验目的本实验的目的是通过设计一个FIR滤波器，掌握FIR滤波器的设计方法和性能评估。
具体包括以下几个方面：1. 了解FIR滤波器的基本原理和特点；2. 学习FIR滤波器的设计方法，如窗函数法、最小二乘法等；3. 掌握MATLAB等工具的使用，实现FIR滤波器的设计和性能评估；4. 通过实际测试，验证所设计FIR滤波器的性能。
二、实验原理FIR滤波器是一种非递归滤波器，其输出仅依赖于当前和过去的输入样本。
其基本原理是将输入信号与一组滤波器系数进行卷积运算，得到输出信号。
FIR滤波器的频率响应由滤波器系数决定，通过调整滤波器系数的值，可以实现不同的滤波效果。
在本实验中，我们采用窗函数法设计FIR滤波器。
窗函数法是一种常见的FIR滤波器设计方法，其基本思想是通过对滤波器的频率响应进行窗函数加权，从而实现对信号频率的选择。
常用的窗函数有矩形窗、汉宁窗、布莱克曼窗等。
三、实验过程1. 确定滤波器的要求：根据实际需求，确定滤波器的截止频率、通带衰减和阻带衰减等参数。
2. 选择窗函数：根据滤波器的要求，选择合适的窗函数。
常用的窗函数有矩形窗、汉宁窗、布莱克曼窗等，不同窗函数有不同的性能特点。
3. 计算滤波器系数：根据所选窗函数的特性，计算滤波器的系数。
这一步可以使用MATLAB等工具进行计算，也可以手动计算。
4. 实现滤波器：使用MATLAB等工具，将计算得到的滤波器系数应用于滤波器的实现。
可以使用差分方程、卷积等方法实现滤波器。
5. 评估滤波器性能：通过输入不同的信号，观察滤波器的输出，并评估其性能。
FIR滤波器设计实验报告
FIR滤波器设计实验报告实验报告：FIR滤波器设计一、实验目的：本实验旨在通过设计FIR滤波器，加深对数字信号处理中滤波器原理的理解，掌握FIR滤波器的设计方法和调试技巧。
二、实验原理：在窗函数法中，常用的窗函数有矩形窗、三角窗、汉明窗和黑曼窗等。
根据实际需求选择适当的窗口函数，并通过将窗口函数应用到理想低通滤波器的冲激响应中，得到FIR滤波器的冲激响应。
三、实验步骤：1.确定滤波器的阶数和截止频率。
2.选择适当的窗口函数，如汉明窗。
3.计算出理想低通滤波器的冲激响应。
4.将选定的窗口函数应用到理想低通滤波器的冲激响应中。
5.得到FIR滤波器的冲激响应。
四、实验结果：假设要设计一个阶数为10的FIR滤波器，截止频率为800Hz，采样频率为1600Hz。
1.选择汉明窗作为窗口函数。
2.根据采样频率和截止频率计算出理想低通滤波器的冲激响应。
假设截止频率为f_c，则理想低通滤波器的冲激响应为：h(n) = 2f_c * sinc(2f_c * (n - (N-1)/2))其中，sinc(x)为正弦函数sin(x)/x。
3.将汉明窗应用到理想低通滤波器的冲激响应中，得到FIR滤波器的冲激响应。
具体计算过程如下：h(n) = w(n) * h_ideal(n)其中，w(n)为汉明窗：w(n) = 0.54 - 0.46 * cos(2πn/(N-1))h_ideal(n)为理想低通滤波器的冲激响应。
4.计算得到FIR滤波器的冲激响应序列。
五、实验总结：本次实验通过设计FIR滤波器，加深了对数字信号处理中滤波器原理的理解。
掌握了FIR滤波器的设计方法和调试技巧。
通过设计阶数为10的FIR滤波器，截止频率为800Hz，采样频率为1600Hz的实例，了解了窗函数法设计FIR滤波器的具体步骤，并得到了滤波器的冲激响应。
【备注】以上内容仅为参考，具体实验报告内容可能根据实际情况有所调整。
数字信号处理实验FIR数字滤波器的设计
数字信号处理实验：FIR数字滤波器的设计1. 引言数字滤波器是数字信号处理的关键技术之一，用于对数字信号进行滤波、降噪、调频等操作。
FIR (Finite Impulse Response) 数字滤波器是一种常见的数字滤波器，具有线性相应和有限的脉冲响应特性。
本实验旨在通过设计一个FIR数字滤波器来了解其基本原理和设计过程。
2. FIR数字滤波器的基本原理FIR数字滤波器通过对输入信号的每一个样本值与滤波器的冲激响应（滤波器的系数）进行线性加权累加，来实现对信号的滤波。
其数学表达式可以表示为：y(n) = b0 * x(n) + b1 * x(n-1) + b2 * x(n-2) + ... + bN * x(n-N)其中，y(n)表示滤波器的输出，x(n)表示滤波器的输入信号，b0~bN表示滤波器的系数。
FIR数字滤波器的脉冲响应为有限长度的序列，故称为有限冲激响应滤波器。
3. FIR数字滤波器的设计步骤FIR数字滤波器的设计主要包括以下几个步骤：步骤1: 确定滤波器的阶数和截止频率滤波器的阶数决定了滤波器的复杂度和性能，而截止频率决定了滤波器的通带和阻带特性。
根据实际需求，确定滤波器的阶数和截止频率。
步骤2: 选择滤波器的窗函数窗函数是FIR滤波器设计中常用的一种方法，可以通过选择不同的窗函数来实现不同的滤波器特性。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
根据实际需求，选择合适的窗函数。
步骤3: 计算滤波器的系数根据选择的窗函数和滤波器的阶数，使用相应的公式或算法计算滤波器的系数。
常见的计算方法有频率采样法、窗函数法、最小二乘法等。
步骤4: 实现滤波器根据计算得到的滤波器系数，可以使用编程语言或专用软件来实现滤波器。
步骤5: 评估滤波器性能通过输入测试信号，观察滤波器的输出结果，评估滤波器的性能和滤波效果。
常见评估指标有滤波器的幅频响应、相频响应、群延迟等。
4. 实验步骤本实验将以Matlab软件为例，演示FIR数字滤波器的设计步骤。
实验六用窗函数法设计FIR滤波器分析解析
实验六用窗函数法设计FIR滤波器分析解析一、引言数字滤波器是数字信号处理中的重要组成部分。
滤波器可以用于去除噪声、调整频率响应以及提取感兴趣的信号。
有许多方法可以设计数字滤波器，包括窗函数法、频域法和优化法等。
本实验将重点介绍窗函数法设计FIR滤波器的原理和过程。
二、窗函数法设计FIR滤波器窗函数法是设计FIR滤波器的一种常用方法。
其基本原理是将滤波器的频率响应与理想滤波器的频率响应进行乘积。
理想滤波器的频率响应通常为矩形函数，而窗函数则用于提取有限长度的理想滤波器的频率响应。
窗函数的选择在FIR滤波器的设计中起着重要的作用。
常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
对于每种窗函数，都有不同的特性和性能指标，如主瓣宽度、副瓣抑制比等。
根据不同的应用需求，可以选择合适的窗函数。
窗函数法设计FIR滤波器的具体步骤如下：1.确定滤波器的阶数N。
阶数N决定了滤波器的复杂度，一般情况下，阶数越低，滤波器的简单度越高，但频率响应的近似程度也会降低。
2.确定滤波器的截止频率。
根据应用需求，确定滤波器的截止频率，并选择合适的窗函数。
3.根据窗函数长度和截止频率计算理想滤波器的频率响应。
根据所选窗函数的特性，计算理想滤波器的频率响应。
4.根据理想滤波器的频率响应和窗函数的频率响应，得到所需的FIR滤波器的频率响应。
将理想滤波器的频率响应与窗函数的频率响应进行乘积，即可得到所需滤波器的频率响应。
5.对所得到的频率响应进行逆傅里叶变换，得到时域的滤波器系数。
6.实现滤波器。
利用所得到的滤波器系数，可以通过卷积运算实现滤波器。
三、实验结果与分析本实验以Matlab软件为平台，利用窗函数法设计了一个低通滤波器。
滤波器的阶数为16，截止频率为500Hz，采样频率为1000Hz，选择了汉宁窗。
根据上述步骤，计算得到了所需的滤波器的频率响应和时域的滤波器系数。
利用这些系数，通过卷积运算，实现了滤波器。
为了验证滤波器的性能，将滤波器应用于输入信号，观察输出信号的变化。
fir数字滤波器的设计与实现
FIR数字滤波器的设计与实现介绍在数字信号处理中，滤波器是一种常用的工具，用于改变信号的频率响应。
FIR （Finite Impulse Response）数字滤波器是一种非递归的滤波器，具有线性相位响应和有限脉冲响应。
本文将探讨FIR数字滤波器的设计与实现，包括滤波器的原理、设计方法和实际应用。
原理FIR数字滤波器通过对输入信号的加权平均来实现滤波效果。
其原理可以简单描述为以下步骤： 1. 输入信号经过一个延迟线组成的信号延迟器。
2. 延迟后的信号与一组权重系数进行相乘。
3. 将相乘的结果进行加和得到输出信号。
FIR滤波器的特点是通过改变权重系数来改变滤波器的频率响应。
不同的权重系数可以实现低通滤波、高通滤波、带通滤波等不同的滤波效果。
设计方法FIR滤波器的设计主要有以下几种方法：窗函数法窗函数法是一种常用简单而直观的设计方法。
该方法通过选择一个窗函数，并将其与理想滤波器的频率响应进行卷积，得到FIR滤波器的频率响应。
常用的窗函数包括矩形窗、汉宁窗、哈密顿窗等。
不同的窗函数具有不同的特性，在设计滤波器时需要根据要求来选择合适的窗函数。
频率抽样法频率抽样法是一种基于频率抽样定理的设计方法。
该方法首先将所需的频率响应通过插值得到一个连续的函数，然后对该函数进行逆傅里叶变换，得到离散的权重系数。
频率抽样法的优点是可以设计出具有较小幅频纹波的滤波器，但需要进行频率上和频率下的补偿处理。
最优化方法最优化方法是一种基于优化理论的设计方法。
该方法通过优化某个性能指标来得到最优的滤波器权重系数。
常用的最优化方法包括Least Mean Square（LMS）法、Least Square（LS）法、Parks-McClellan法等。
这些方法可以根据设计要求，如通带波纹、阻带衰减等来得到最优的滤波器设计。
实现与应用FIR数字滤波器的实现可以通过硬件和软件两种方式。
硬件实现在硬件实现中，可以利用专门的FPGA（Field-Programmable Gate Array）等数字集成电路来实现FIR滤波器。
fir数字滤波器设计实验报告
fir数字滤波器设计实验报告Title: FIR Digital Filter Design Experiment ReportAbstract:This experiment aims to design a Finite Impulse Response (FIR) digital filter using MATLAB software. The FIR filter is a type of digital filter that is widely used in signal processing applications. In this experiment, we will design a low-pass FIR filter with specified frequency response characteristics and then implement it using MATLAB.Introduction:Digital filters are essential components in signal processing systems. They are used to remove unwanted noise, extract specific frequency components, and improve the overall quality of signals. FIR filters are a popular choice due to their linear phase response and stability. In this experiment, we will focus on designing a low-pass FIR filter, which attenuates high-frequency components while passing low-frequency components.Methodology:1. Specification of filter characteristics: The first step is to specify the desired frequency response characteristics of the FIR filter, such as the cutoff frequency and the stopband attenuation.2. Design of filter coefficients: Using MATLAB, the filter coefficients are calculated using the specified filter characteristics. This involves determining the filter length and the coefficients that will achieve the desired frequency response.3. Implementation of the filter: The designed filter coefficients are then used to implement the FIR filter in MATLAB. The input signal is passed through the filter to observe the filtering effect.Results:The designed FIR filter successfully meets the specified frequency response characteristics. The filter effectively attenuates high-frequency components while passing low-frequency components, as intended. The implementation of the filter in MATLAB also demonstrates its practical application in signal processing.Conclusion:In conclusion, this experiment has provided hands-on experience in designing and implementing a low-pass FIR digital filter. The use of MATLAB software has facilitated the process and allowed for a deeper understanding of digital filter design. FIR filters are powerful tools in signal processing and their design and implementation are crucial skills for engineers and researchers in various fields. Overall, this experiment has provided valuable insights into the design and implementation of FIR digital filters, and has enhanced our understanding of their applications in signal processing.。
FIR数字滤波器设计实验_完整版
FIR数字滤波器设计实验_完整版本实验旨在设计一种FIR数字滤波器，以滤除信号中的特定频率成分。
下面是完整的实验步骤：材料：-MATLAB或其他支持数字信号处理的软件-计算机-采集到的信号数据实验步骤：1.收集或生成需要滤波的信号数据。
可以使用外部传感器采集数据，或者在MATLAB中生成一个示波器信号。
2. 在MATLAB中打开一个新的脚本文件，并导入信号数据。
如果你是使用外部传感器采集数据，请将数据以.mat文件的形式保存，并将其导入到MATLAB中。
3.对信号进行预处理。
根据需要，你可以对信号进行滤波、降噪或其他预处理操作。
这可以确保信号数据在输入FIR滤波器之前处于最佳状态。
4.确定滤波器的设计规范。
根据信号的特性和要滤除的频率成分，确定FIR滤波器的设计规范，包括滤波器的阶数、截止频率等。
你可以使用MATLAB中的函数来帮助你计算滤波器参数。
5. 设计FIR滤波器。
使用MATLAB中的fir1函数或其他与你所使用的软件相对应的函数来设计满足你的规范条件的FIR滤波器。
你可以选择不同的窗函数（如矩形窗、汉宁窗等）来平衡滤波器的频域和时域性能。
6. 对信号进行滤波。
将设计好的FIR滤波器应用到信号上，以滤除特定的频率成分。
你可以使用MATLAB中的conv函数或其他相应函数来实现滤波操作。
7.分析滤波效果。
将滤波后的信号与原始信号进行比较，评估滤波效果。
你可以绘制时域图、频域图或其他特征图来分析滤波效果。
8.优化滤波器设计。
如果滤波效果不理想，你可以调整滤波器设计参数，重新设计滤波器，并重新对信号进行滤波。
这个过程可能需要多次迭代，直到达到最佳的滤波效果。
9.总结实验结果。
根据实验数据和分析结果，总结FIR滤波器设计的优点和缺点，以及可能的改进方向。
通过完成以上实验步骤，你将能够设计并应用FIR数字滤波器来滤除信号中的特定频率成分。
这对于许多信号处理应用都是非常重要的，如音频处理、图像处理和通信系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验6 基于MATLAB 的FIR 数字滤波器设计
一、 实验目的
（1） 加深对数字滤波器的常用指标理解。
（2） 学习数字滤波器的设计方法。
二、 实验原理 低通滤波器
1()1()P P P
S
S H H δδδπ⎧-≤Ω≤+Ω≤Ω⎪⎨
Ω≤Ω≤Ω≤⎪⎩
低通滤波器的常用指标： 1、 通带边缘频率P Ω， 2、 阻带边缘频率S Ω ， 3、 通带起伏P δ， 4、 通带峰值起伏
]
)[1(log
2010
dB p
p
δ
α
--=，
5、 阻带起伏s
δ，最小阻带衰减]
)[(log 2010
dB s S δα-=。
三、 预习要求
（1）在MATLAB 中，熟悉函数fir1、kaiserord 、remezord 、remez 的使用；
B = fir1(n,Wn,'high','noscale')设计滤波器；
[n,Wn,beta,ftype] = kaiserord(f,a,dev)估计滤波器阶数；
[n,fo,ao,w] = remezord (f,a,dev,fs)计算等波纹滤波器阶数n 和加权函数w(ω)；
B=remez(n,f,a)进行等波纹滤波器的设计
（2）阅读附录中的实例，学习FIR 滤波器的设计方法及其在MATLAB
S Ω-P
Ω
-P
Ω
S
Ω
P a s s b a n d S t o p b a n d
T r a n s i t i o n
b a n d
F i g 1 T y p i c a l m a g n i t u d e s p e c i f i c a t i o n f o r a d i g i t a l L P F
中的实现；
（3）给出FIR 数字滤波器的冲激响应，绘出它们的幅度和相位频响曲线，讨论它们各自的实现形式和特点。
四、 实验内容
利用MATLAB 编程，分别用窗函数法（和等波纹滤波器法（选做））设计两种FIR 数字滤波器，指标要求如下：
通带边缘频率：π
45.01
=ΩP ，π65.02
=ΩP ，通带峰值起伏：
]
[1dB p
≤α。
阻带边缘频率：
π
3.01
=Ω
S ，
π
75.02
=Ω
S ，最小阻带衰减：
]
[40dB S
≥α。
