交流接触器的作用
交流接触器作用和工作原理
交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
交流接触器的结构和工作原理[交流接触器用途分类结构原理]
![交流接触器的结构和工作原理[交流接触器用途分类结构原理]](https://img.taocdn.com/s3/m/4f68562bf5335a8102d22091.png)
交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。
其结构主要包括电磁系统和接触系统两部分。
电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。
接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。
交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。
热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。
热继电器的结构主要由电热元件、传感系统和驱动系统组成。
电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。
热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。
时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。
时间继电器的结构主要由电磁系统、触点系统和定时装置组成。
定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。
时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。
行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。
行程开关的结构主要由触点系统和驱动系统组成。
触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。
行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。
按钮是一种手动操作开关，通常由按压按钮和开关装置组成。
按钮的结构主要由外壳、按钮、触点和弹簧等组成。
当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。
按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。

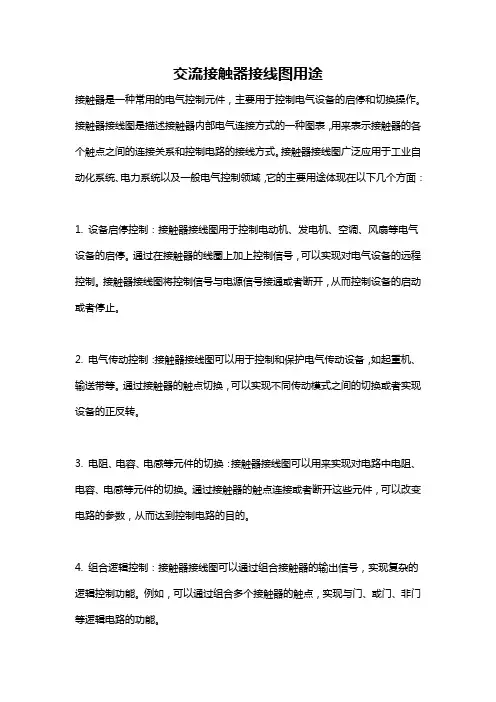

交流接触器接线图用途
交流接触器接线图用途接触器是一种常用的电气控制元件，主要用于控制电气设备的启停和切换操作。
接触器接线图是描述接触器内部电气连接方式的一种图表，用来表示接触器的各个触点之间的连接关系和控制电路的接线方式。
接触器接线图广泛应用于工业自动化系统、电力系统以及一般电气控制领域，它的主要用途体现在以下几个方面：1. 设备启停控制：接触器接线图用于控制电动机、发电机、空调、风扇等电气设备的启停。
通过在接触器的线圈上加上控制信号，可以实现对电气设备的远程控制。
接触器接线图将控制信号与电源信号接通或者断开，从而控制设备的启动或者停止。
2. 电气传动控制：接触器接线图可以用于控制和保护电气传动设备，如起重机、输送带等。
通过接触器的触点切换，可以实现不同传动模式之间的切换或者实现设备的正反转。
3. 电阻、电容、电感等元件的切换：接触器接线图可以用来实现对电路中电阻、电容、电感等元件的切换。
通过接触器的触点连接或者断开这些元件，可以改变电路的参数，从而达到控制电路的目的。
4. 组合逻辑控制：接触器接线图可以通过组合接触器的输出信号，实现复杂的逻辑控制功能。
例如，可以通过组合多个接触器的触点，实现与门、或门、非门等逻辑电路的功能。
5. 电压保护和过载保护：接触器接线图可以用于电压保护和过载保护。
通过接触器的触点连接和断开，可以实现对电气设备的电源进行保护和控制。
6. 故障诊断和维修：接触器接线图可以作为故障诊断和维修的参考。
通过查看接触器接线图上的连接方式，可以清楚地了解触点之间的连接关系，从而帮助工程师诊断和解决电路故障。
总的来说，接触器接线图是电气控制领域中非常重要的工具，它可以将复杂的电气控制系统简化为图形化的形式，帮助工程师设计、实施和维护各种电气设备和控制系统。
正确理解和使用接触器接线图对于保证电气设备的正常运行和维护具有重要的意义。
交流接触器结构与工作原理
交流接触器结构与工作原理交流接触器是一种用于控制电动机、发电机和其他电气设备的电器元件。
它的主要作用是在电路中打开或关闭电流，以实现对电气设备的控制。
在本文中，我们将详细介绍交流接触器的结构和工作原理。
一、交流接触器的结构交流接触器由以下几个主要部分组成：1. 触点：交流接触器的触点是其最重要的部分，它由导电材料制成，通常是银合金或铜合金。
触点分为主触点和辅助触点两种。
主触点用于控制电流的开关，而辅助触点则用于辅助电路的控制。
2. 线圈：交流接触器的线圈是通过通电产生磁场，控制触点的开合。
线圈通常由绝缘导线绕制而成，其匝数和电阻值会根据具体的应用需求进行设计。
3. 磁路：磁路是由磁芯和磁导体组成的。
磁芯通常采用硅钢片制成，以提高磁路的导磁性能。
磁导体则用于引导磁场的传输，确保磁场能够充分作用于触点。
4. 辅助装置：交流接触器通常还配备有各种辅助装置，如过载保护器、灯泡指示器、辅助触点等。
这些装置能够提高接触器的安全性和可靠性。
二、交流接触器的工作原理交流接触器的工作原理可以分为两个过程：吸合和分离。
1. 吸合过程：当线圈通电时，产生的磁场会吸引触点，使其闭合。
这样，电流就能够通过主触点流入电路，实现对电气设备的供电。
吸合过程是通过电磁力的作用实现的。
2. 分离过程：当线圈断电时，磁场消失，触点由于弹簧力的作用而分离。
这样，电流就无法通过触点流入电路，电气设备停止工作。
分离过程是通过弹簧力的作用实现的。
交流接触器的工作过程是周期性的，即不断地吸合和分离。
通过控制线圈的通断，可以实现对电气设备的启动、停止和反转等操作。
三、交流接触器的应用交流接触器广泛应用于各种电气设备中，特别是需要频繁开关电流的场合。
以下是一些常见的应用领域：1. 电动机控制：交流接触器可以用于电动机的启动、停止和反转控制。
通过控制触点的开合，可以实现对电动机的正向和反向旋转。
2. 照明控制：交流接触器可以用于照明系统的控制，实现灯光的开关和调光功能。
接触器作用
接触器作用
接触器是一种电气元件，广泛应用于电力系统中。
它具有控制回路中断和闭合的功能，其作用主要有以下几个方面：
1. 开关控制：接触器可以根据电路的需要，将回路分为断开和闭合两种状态。
当需要断开回路时，接触器将断开两个接点之间的连接，实现回路的断开；当需要闭合回路时，接触器将两个接点连接起来，实现回路的闭合。
通过控制接触器的动作，可以实现对电路的开关控制。
2. 保护功能：接触器可以起到保护电路的作用。
当电路中出现过电流或短路故障时，接触器可以迅速断开回路，防止电流过大损坏设备或引发事故。
接触器通常根据电流大小或短路故障产生的电流升高速度来判断是否动作，从而实现对电路的保护。
3. 控制信号转换：接触器还可以将一种控制信号转换为另一种控制信号，起到信号转换的作用。
例如，接触器可以将交流信号转换为直流信号，或将低电压信号转换为高电压信号，从而使不同电路之间的信号兼容。
4. 延时功能：有些接触器具有延时功能，可以实现对电路的延时控制。
在某些应用中，需要延时一段时间后才能打开或关闭电路，接触器可以通过设置延时时间来实现这一功能。
总而言之，接触器作为一种控制元件，可以实现对电路开关的控制、保护电路、信号转换和延时控制等功能。
在电力系统中，
接触器的作用至关重要，它不仅能够实现对电路的精确控制，还能够保护设备和人身安全，提高电力系统的安全性和稳定性。
交流接触器衔铁的作用 -回复
交流接触器衔铁的作用-回复交流接触器是一种广泛应用于电力系统中的电气装置，其作用是控制电路的开关和断开。
在交流电力系统中，交流接触器的作用是传输电能，实现电路的闭合和断开，以便正常运行各种电气设备。
衔铁是交流接触器的一个重要零部件，其作用是确保接触器的动作可靠和稳定。
接下来，将详细介绍交流接触器衔铁的作用以及工作原理。
首先，交流接触器主要由电线圈、触点组和衔铁组成。
电线圈是接触器的激磁装置，通过控制电流的通断来实现接触器的动作；触点组是接触器的主要开关装置，用于控制电路的闭合和断开；而衔铁则起到一个连接电线圈和触点组的桥梁作用。
衔铁位于接触器的电线圈和触点组之间，一端连接着电线圈，另一端则与触点组相连。
当电线圈通电时，产生的磁场会吸引衔铁，使其向触点组方向运动。
随着衔铁的运动，触点组也会随之动作，完成电路的闭合。
相反，当电线圈断电时，衔铁会受到弹簧力的作用，返回原位，使触点组断开，电路断开。
因此，衔铁通过连接电线圈和触点组，实现了接触器的可靠和稳定的开关动作。
衔铁的作用不仅限于连接电线圈和触点组，它还降低了接触器的操作力，增加了接触器的机械寿命。
在交流接触器的工作过程中，电线圈通电时，电流通过衔铁，产生一定的磁场，吸引衔铁向触点组方向运动。
衔铁和触点组之间的连接处通常采用了导电材料来提高电流的传导性能和电流密度，以保证接触器的稳定动作。
同时，在衔铁和触点组的接触点处，还设置了特殊的接触材料，如铜、银等，以保证接触的可靠性和稳定性。
此外，衔铁还可以通过改变触点组的接触压力来调节接触器的特性。
接触器的接触压力直接影响接触器的开关动作和断开能力。
通过调整衔铁的长度或材料，可以改变接触器的闭合力和断开力，从而调整接触器的开关特性。
总结起来，交流接触器衔铁的作用是连接电线圈和触点组，实现接触器的可靠和稳定的开关动作。
衔铁通过连接处的导电材料和接触点材料，增加了电流的传导性能和接触的可靠性。
此外，衔铁还可以通过改变接触器的接触压力来调节接触器的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器的作用
交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险
1 用途的分类
接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
2 型号说明
(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
3 电磁式交流接触器的结构和工作原理
(1)结构：
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
(2)工作原理：
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
4 交流接触器的选用与运行维护
(1)选用：
①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。
为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。
(2)运行维护：①运行中检查项目：1)通过的负荷电流是否在接触器额定值之内；
2)接触器的分合信号指示是否与电路状态相符；
3)运行声音是否正常，有无因接触不良而发出放电声；
4)电磁线圈有无过热现象，电磁铁的短路环有无异常。
5)灭弧罩有无松动和损伤情况；
6)辅助触点有无烧损情况；
7)传动部分有无损伤；
8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
②维护：
在电气设备进行维护工作时，应一并对接触器进行维护工作。
1)外部维护：
a．清扫外部灰尘；
b．检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；
2)触点系统维护：
a．检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧；
b．检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。
清理触点时不允许使用砂纸，应使用整形锉；
c．测量相间绝缘电阻，阻值不低于10MΩ；
d．检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
3)铁芯部分维护：
a．清扫灰尘，特别是运动部件及铁芯吸合接触面间；
b．检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；
c．铁芯短路环有脱落或断裂要及时修复。
4)电磁线圈维护：
a．测量线圈绝缘电阻；
b．线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C；
c．检查线圈引线连接，如有开焊、烧损应及时修复。
5)灭弧罩部分维护：
a．检查灭弧罩是否破损；
b．灭弧罩位置有无松脱和位置变化；
c．清除灭弧罩缝隙内的金属颗粒及杂物。
5 真空交流接触器工作原理
真空接触器以真空为灭弧介质，其主触点密封在特制的真空灭弧管内。
当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合；操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开。
接触器分断电流时，触。
