TN-0893.0101高频电子技术思考题答案
高频电子线路第1章习题参考答案PPT教学课件
调制信号的频谱搬移到高频载波附近；另外，由于调制后的
信号是高频信号，所以也提高了信道利用率，实现了信道复
用。
调制方式有模拟调调制和数字调制。在模拟调制中，用调
制信号去控制高频载波的某个参数。在调幅方式中，AM普通
调幅、抑制载波的双边带调幅（DSB）、单边带调幅
（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调
寸大小可以与信号波长相比拟时，才有较高的辐射效率和接 收效率，这样，可以采用较小的信号功率，传播较远的距离， 也可获得较高的接收灵敏度。
2020/12/10
4
高频电子线路习题参考解答
1－3 无线通信为什么要进行凋制？如何进行调制？
答：
因为基带调制信号都是频率比较低的信号，为了达到较高的
发射效率和接收效率，减小天线的尺寸，可以通过调制，把
频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控
（2A020S/1K2/1）0 、相位键控（PSK）等调制方法。
5
高频电子线路习题参考解答
PPT教学课件
谢谢观看
Thank You For Watching来自高频电子线路习题参考解答
第1章习题参考答案
1-1
1-2
1-3
1-4
2020/12/10
1
高频电子线路习题参考解答
1－1 画出无线通信收发信机的原理框图，并说出各部分的功 用。 答：
话 筒
音频 放大器
调制器
变频器
激励放大
输出功 率放大
载波 振荡器
天线开关
扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
2020/12/10
高频电子线路课后习题答案-曾兴雯精编版
高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。
答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。
低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。
话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。
1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中，用调制信号去控制高频载波的某个参数。
在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。
高频电子完整课后习题答案
绪论思考题1.无线通信系统由哪几部分组成，各部分起什么作用？答：无线通信系统由发射设备、传输媒质和接收设备构成，其中发送设备包括变换器、发射机和发射天线三部分；接收设备包括接收天线、接收机和变换器三部分；传输媒质为自由空间。
信息源发出需要传送的信息，由变换器将这些要传送的声音或图像信息变换成相应的电信号，然后由发射机把这些电信号转换成高频振荡信号，发射天线再将高频振荡信号转换成无线电波，向空间发射。
无线电波经过自由空间到达接收端，接收天线将接收到的无线电波转换成高频振荡信号，接收机把高频振荡信号转换成原始电信号，再由变换器还原成原来传递的信息（声音或图像等），送给受信者，从而完成信息的传递过程。
2.无线通信中为什么要进行调制与解调？它们的作用是什么？答：在无线通信的发射部分，如果把声音或图像等低频信号直接以电磁波形式从天线辐射出去，则存在下述两个问题：①无法制造合适尺寸的天线，②无法选择所要接收的信号。
因而，要实现无线通信，首先必须让各电台发射频率不同的高频振荡信号，再把要传送的信号“装载”到这些频率不同的高频振荡信号上，经天线发射出去。
这样既缩短了天线尺寸，又避免了相互干扰。
调制的作用就是把待传送的信号“装载”到高频振荡信号上。
在无线通信接收设备中，必须把空间传来的电磁波接收下来，选出所需的已调波信号，并把它还原为原来的调制信号，以推动输出变换器，获得所需的信息。
这个过程需要解调来完成。
解调的作用就是从高频已调波中“取出”原调制信号。
3.示意画出超外差式调幅收音机的原理框图，简要叙述其工作原理。
答：工作原理：接收天线接收从空间传来的电磁波并感生出微小的高频信号，高频放大器从中选择出所需的信号并进行放大，得到高频调幅波信号u 1(t )，高频放大器通常由一级或多级具有选频特性的小信号谐振放大器组成。
本地振荡器（又称本机振荡器）产生高频等幅振荡信号u 2(t )，它比u 1(t )的载频高一个中间频率，简称中频。
高频电子技术王卫东第三版 课后题答案
脉冲,发射极电流是尖顶余弦脉冲,放大器输出电压
为余弦波形式的信号.
(4)为使输出电流最大,二倍频的最佳导通角θ=60°,
三倍频的最佳导通角θ=40°.
(5)D 类功放中的晶体管工作在开关状态,其效率高于
C 类功放的效率.理想情况下 D 类功放的效率η
=100%.D 类功放有电压开关型和电流开关型两种基本
(2)所谓谐振是指 LC 谐振回路的总电抗 X(串联回路)
或总电纳 B(并联回路)为 0.
(3)设 为串联和并联谐振回路的谐振频率,当工作频
率 f< 时,串联谐振回路呈电容性;当工作频率 f>
时,串联谐振回路呈电感性;当工作频率 f= 时,串联
谐振回路呈电阻性.当工作频率 f< 时,并联谐振回
路呈电感性;当工作频率 f> 时,并联谐振回路呈电
要参数分别是 பைடு நூலகம் .
(10)不考虑晶体管 的作用,高频小信号调谐放大器
的输入导纳 = ,输出导纳 = .
(11)单级单调谐放大器的通频带 B=
/,
矩形系数 =9.95.
(12)随着级数的增加,多级单调谐放大器(各级的参
数相同)的增益变大,通频带变窄,矩形系数变小,选
择性变好.
(13)高频小信号谐振放大器不稳定的原因是 Y 参数中
部电路是一个线性化双平衡 Gilbert 相乘器电路.
第五章。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
(1)高频信号的某一参数随消息信号的规律发生变化
的过程称为调制,其逆过程称为解调.其中消息信号
称为调制信号,高频信号称为载波信号.调制后的信
号称为已调波信号.
(2)按照调制信号的形成可将调制分为模拟调制和数
高频课后习题答案(部分)(完整版).doc
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\第一章1.1 何谓通信系统？通信系统由哪几部分组成？答：用电信号（或光信号）传输信息的系统称为通信系统。
它由输入变换器、发送设备、传输信道、接收设备、输出变换器等组成。
1.2 无线电通信为什么要采用调制技术？常用的模拟调制方式有哪些？答：采用调制技术可使低频基带信号装载在高频载波上，从而缩短天线尺寸，易于天线辐射，而且不同的发射台其载波频率不同，在接收端便于选择接收。
此外，采用调制可进行频分多路通信，实现信道的复用，提高信道利用率；还可以提高系统性能指标，提高抗干扰能力。
常用的模拟调制方式有振幅调制（AM ）、频率调制（FM ）和相位调制（PM ）。
1.3 已知频率为3kHz 、1000kHz 、100MHz 的电磁波，试分别求出其波长并指出所在波段名称。
解：根据λ=c /f （其中c =3×108m/s ）分别得出100km （为超长波）、300m （为中波）和3m （为超短波）。
1.4 画出无线广播调幅发射机组成框图，并用波形说明其发射过程。
答：参见图1.3.1。
第二章二、选择题1．LC 串联回路谐振时阻抗最 ，且为纯电阻，失谐时阻抗变 ，当f <o f 回路呈 ，当f >o f 回路呈 。
A ．容性B ．感性C ．大D ．小2．LC 组成的并联谐振回路谐振时，阻抗为 ，谐振时电压为 ；电纳为 ，回路总导纳为 。
A ．最大值B ．最小值C ．零D ．不能确定3．把谐振频率为o f 的LC 并联谐振回路串联在电路中，它 的信号通过。
A ．允许频率为o fB ．阻止频率为o fC ．使频率低于o fD ．使频率高于o f4．在自测题1图所示电路中，1ω和2ω分别为其串联谐振频率和并联谐振频率。
它们之间的大小关系为 。
A ．1ω等于2ωB ．1ω大于2ωC ．1ω小于2ωD ．无法判断 5．强耦合时，耦合回路η越大，谐振曲线在谐振频率处的凹陷程度 。

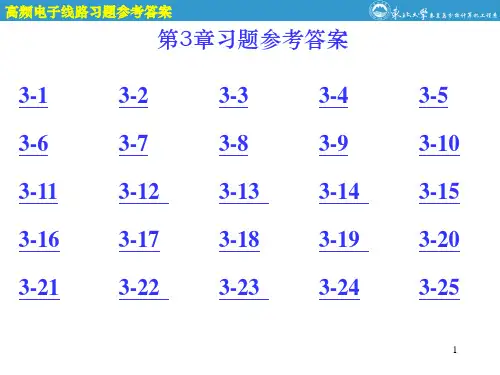

高频电子线路第3章参考答案
过压和欠压状态分界点，及晶体管临界饱和时，叫临界状态。 此时的输出功率和效率都比较高。
12
高频电子线路习题参考答案
•当单独改变RL时，随着RL的增大，工作状态的变化是从欠压逐 步变化到过压状态。 •当单独改变EC时，随着EC的增大，工作状态的变化是从过压逐 步变化到欠压状态。 •当单独改变Eb时，随着Eb的负向增大，工作状态的变化是从过 压逐步变化到欠压状态。 •当单独改变Ub时，随着Ub的增大，工作状态的变化是从欠压逐 步变化到过压状态。
要求的基极回路。
题3－11图
15
高频电子线路习题参考答案
解3-11 1、求动态负载线
根据给定静态特性，
得到晶体管的Eb 0.5v,
gm
diC dube
1S,并得到如下方程组
iuc ce
Ec gm (Ub
Uc cos cos t
t Eb
Eb
代入数值后得
icuce
24 21cos gm (3cos t
号能量的放大电路，其主要功能是放大放大高频信号功率， 具有比较高的输出功率和效率。对它的基本要求是有选频作 用、输出功率大、自身损耗小、效率高、所以为了提高效率， 一般选择在B或C类下工作，但此时的集电极电流是一个余弦 脉冲，因此必须用谐振电路做负载，才能得到所需频率的正 弦高频信号。
11
高频电子线路习题参考答案
解3-12 （1）
因为IC1 1iCmax 1SC (EC UC )
所以P1=
1 2
IC1UC
1 2
1SC (EC
UC )UC
高频电子线路习题答案
=9
8Ct = 260 × 10−12 − 9 × 12 × 10−12
Ct
=
260 − 8
108 × 10−12
=
19pF
1
L= (
2π × 535× 103 ) (2 260+ 19 )× 10-12
10 6
=
≈ 0.3175mH
3149423435
答：电容 Ct 为 19pF，电感 L 为 0.3175mH.
=
1 2π CRD
arctan(2π
fCRD )
∞ 0
=
1 4CRD
=
1 4 × 100 × 10−12 × 56
1010 = ≈ 44.64MHz
224
U
2 n
=
2
I
0qBn
H
2 0
= 2 × 0.465× 10−3 × 1.6× 10−19 × 44.64× 106× 562 ≈ 2083× (µV 2 )
= 4π 2 × 4652 ×106 × 200 ×10 −12
10 6 = 4π 2 ×4652 ×200 ≈ 0.586mH
B 0.707
=
f0 QL
:
QL
=
f0 B0.707
=
465× 103 8× 103
= 58.125
:
R0
= Q0 ω0C
100 = 2π × 465× 103 × 200× 10−12
=
1+
f0 0.024
12
≈
0.998f0
=
4.99kHz
1
1
109
Q = 2πf0Crq = 2π ×5 ×103 ×0.024 ×10−12 ×15 = 3.6π = 88464260
高频电子线路课后习题答案解析_曾兴雯
WORD 文档下载可编辑高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。
答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。
低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。
话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。
1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中，用调制信号去控制高频载波的某个参数。
在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频电子技术思考题答案第一章 绪论1.1、无线发射电路的天线被制作在印制电路板上，能向外发射无线电波，在印制电路板上还有许多印制的导电连接线，这些导线也会向外发射无线电波吗？答：为了将正弦振荡形成的电磁能量尽可能多地向外传播出去，以便实现信号的无线传输，可以采取多种办法，例如将电容器两极板之间的距离拉大，如图1.8(b)所示，电磁波就容易发射出去；也可以将电感制成图1.8(c)所示的形状，电磁波也容易发射出去。
门铃电路印制电路板如1.9所示，由图可以看出，振荡电路中的电感L 1即被印制成图1.8(c)所示的形状，它电容C 1组成LC 谐振电路，既起着选频的作用，同时又起向外发射无线电信号的作用，这样的部件，称其为“天线”。
印制电路板上印制的导电连接线则起不到这种作用。
1.2、无线电波的传播有哪几种方式？答：地表波传播、空间波传播、天波传播、散射传播和地空传播等5种1.3、无线电频率资源有哪些特点？为什么要进行无线电管理？答：无线电频率资源具有以下四个特性：（1）有限性，（2）非耗竭性，（3）排他性，（4）易受污染性。
由于无线电频率资源的上述特性，国际社会和任何国家都必须对它进行科学的规划、严格的管理。
按照现有的法规，无线电管理的内容主要包括以下几个方面：（1）无线电台设置和使用管理（2）频率管理（3）无线电设备的研制、生产、销售和进口管理（4）非无线电波的无线电辐射管理1.4、已知一无线电波的频率是433MHz ，求其波长，这种无线电波能利用其电离层反射实现远距离传输吗？答：该无线电波在真空中的波长m c 693.010433/103/68=⨯⨯==νλ，按空间波模式传播，不能利用电离层反射来实现远距离传输。
1.5、无线电广播中的中波段，其电波是依靠什么方式传播的？答：中波段的频率在300～3000kHz 之间，以地波传播方式为主。
1.6、要实现地面与空间站的无线通信，应选用哪个频段？答：选用高于几十兆赫的VHF 、UHF 和SHF 频段无线电波。
1.7、无线通信系统由哪几部分组成？无线收发系统由哪几部分组成？两者有哪些联系与区别？答：按照基带信号的电学特性划分，可分为模拟通信系统和数字通信系统，其组成如下面两图所示基带信号发生电路 无线发射电路 基带信号应用电路 无线接收电路发射电路 基带信号应用电路 基带信号发生电路接收电路 数字通信系统模拟通信与数字通信的区别在于用什么类型的信号对高频信号进行调制，只要是用模拟信号进行调制的，则属于模拟通信，用数字信号进行调制的，则属数字通信。
待传输的信号是模拟信号时，既可以通过模拟通信系统进行传输，也可以通过数字通信系统进行传输，用数字系统传输时，需通过模数转换电路将其转换为数字信号，无线信号接收后，又要经数模转换电路还原为模拟信号。
1.8、什么是无线收发芯片和无线收发模块，两者有什么联系和区别？答：高频电路集成化后所形成的集成电路常称无线收发电路芯片，或射频电路芯片。
为便于使用，减少用户对于芯片外接元器件布局设计及调试工作，许多厂家无线收发芯片和高频晶体管，配以必须的电阻、电感、电容等元器件，组成具有无线收发功能的单元即为无线收发模块。
1.9、试举例说明无线收发系统在无线遥控、数据传输和音像信号传输方面的应用。
答：1、高频电子技术在遥控中的应用，例如使用闭环控制的无人驾驶飞机、导弹等；2、高频电子技术在数据传输中的应用，例如车辆监控、水、电、煤气远程无线自动抄表系统等；3、高频电子技术在声音图像信号传输中的应用，例如广播和电视系统等。
第二章 无线信号发射电路2.1、高频电路中常用的振荡电路有哪几类，各有哪些优缺点？答：正弦波振荡电路可分为RC 振荡电路、LC 振荡电路、石英晶体振荡电路和声表面波谐振器振荡电路等四种类型。
其中RC 振荡电路的振荡频率较低，一般在1MHz 以下，因此在高频电路中很少使用。
LC 振荡电路的优点是振荡频率较高，可以达到100MHz 以上，缺点是频率稳定性不高，最好的LC 振荡电路，其频率稳定度Δf/f 也只能达到10-5。
石英晶体组成的正弦波振荡电路，频率稳定度可以达到10-6～10-8，一些产品甚至高达10-10～10-11，稳定度优于LC 振荡电路。
2.2、LC 振荡电路所能产生的正弦振荡频率范围多大？答：这类振荡电路能产生几十kHz 直到几百MHz 的正弦波信号。
2.3、正弦波振荡电路既要满足1F A =∙∙，又要满足1F A >∙∙，有矛盾吗？答：前者为平衡条件，后者为起振条件，没有矛盾。
起振时，必须满足起振条件，输出幅度逐渐增加，增加到一定的程度后，放大倍数开始下降，输出的增加就受到抑制，直到满足平衡条件后，维持稳定的输出。
2.4、功率放大电路的输出功率既可以用W 、mW 等绝对值表示，也可以用相对值功率电平表示，试回答两者之间的关系。
答：相对)1/lg(10m W p dBm =）功率电平（，相对)1/lg(10W p dBW =）功率电平（ 2.5、已知功率电平等于－10dBm 、0dBm 、10dBm 和－10dBW ，依次计算其相对应的功率绝对值（以mW 或W 为单位）。
答：-10dBm=10lg(p 1/1mW)，求得-10dB 相对应的功率绝对值p 1=0.1mW ；0dBm=10lg(p 2/1mW) 求得0dB 相对应的功率绝对值p 2=1mW ；10dBm=10lg(p 3/1mW)，求得10dB 相对应的功率绝对值 p 3=10mW ；-10dBW=10lg(p 4/1W)，求得-10dBW 相对应的功率绝对值p 4=0.1W 。
2.6、什么是C 类功率放大电路？它有什么优点？答：在信号的正负半周，功放管始终处于导通状态，所组成的功放电路也就称为甲类功放电路。
处于甲类工作状态的功放管，为了避免负半周时管子进入截止区而造成失真，静态时就有较大的电流通过，因而效率较低。
如果功放管在信号的负半周截止，所组成的功放电路为乙类功放电路。
处于乙类工作状态的功放管，静态是电流为零，因而效率较高，可以达到78.5%。
2.7、高频功放电路中滤波匹配网络起什么作用？常用的滤波匹配网络有哪些？答：滤波匹配网络所起的作用是1、实现阻抗变换，将实际的负载阻抗（一般为天线或传输线，阻抗50Ω）转换为放大电路所要求的阻抗，以便在尽可能高的效率下输出必需的功率。
2、滤除不需要的各次谐波分量，选出所需要的基波成分。
3、匹配网络本身的损耗尽可能地小，以便完成高效率的信号传输。
常用的滤波匹配网络有L 型匹配网络、π型匹配网络和T 型匹配网络2.8、高频功放的输出经特性阻抗为50Ω的同轴电缆与天线相连接，已知功放电路工作频率等于60MHz ，输出阻抗等于120Ω，为实现阻抗的匹配拟接入图2.60所示的网络，试计算电容X P 和电感X S 。
答：R L =50Ω，R 0=120Ω，f=60MHzΩ=-=-=2.59)50120(50)(0L L S R R R X感抗X S 的电感值H H L S μμπ16.0)602/2.59(=⨯= Ω=-=-=4.101501205012000L L P R R R R X X P 的电容值pF F X C P P 26)604.1012/(1(1=⨯⨯==μπω 2.9、已知高频功放的输出阻抗等于80Ω，负载为50Ω的天线，应插入哪种类型的滤波匹配网络？不实现阻抗匹配会带来什么问题？答：接入升阻抗网络，不实现阻抗匹配，输出至负载的功率下降。
2.10、何谓半波对称振子和半波折合振子？何谓单极振子？已知高频信号频率为430MHz ，拟使用半波对称振子天线发射，试画出该天线的形状和尺寸。
答：对称振子由长度相等的两个臂组成，其结构如下图（a ）所示，高频信号通过传输线从中间输入。
常用的对称振子又分两种，每臂长度为λ/4，全长λ/2的，称为半波对称振子；每臂长度λ/2，全长为λ 的，称为全波对称振子。
半波折合振子的结构如图(b)所示，振子长度为λ/2，短边折合部分的宽度约为波长的1/10，高频信号由中间输入，图中所画折合振子沿垂直方向，实际使用时，折合振子一般沿水平方向放置。
如将对称振子的一臂变为导电平面，由此形成的称为单极振子天线，见图（c ）。
430MHz 无线电波的波长 λ=c/ν=3×108/430×106=0.6977m λ/4=0.174m 图2.60 题2.8图 X S对称振子和折合振子 (a)(b)(c) 单极振子430MHz 半波振子天线尺寸2.11、何谓同轴电缆的特征阻抗？同轴电缆的长度增加了一倍，其特征阻抗是否随之增加一倍？答：。
特征阻抗定义为无限长传输线上各处电压和电流的比值，这个比值与电缆长度、信号频率无关，而只决定于硬铜导线直径、网状导体直径及绝缘层的介电常数。
同轴电缆的长度增加了一倍，其特征阻抗并不随之增加。
2.12、为什么电视和调频广播的天线都安装得很高，短波广播的天线有这样的要求吗？答：电视和调频广播工作于超短波段，频率在30MHz～30GHz之间，这个波段的无线电波主要依靠“视距”传播方式传播，为了增加传播距离，电视和调频广播的天线一般都安装在电视高塔或城市的高楼（建筑物）上。
短波段无线电波的频率在3MHz～30MHz之间，靠天波和地波方式传播，其天线无此要求。
2.13、何谓小天线？这种天线适用于哪些无线设备？小天线如何解决阻抗匹配问题？答：尺寸小于波长十分一的天线称为小天线，适用于手机等便携式无线设备。
为了解决小天线与传输线或直接与高频功率放大电路的阻抗匹配问题，通常采用以下两种方法：（1）使用LC网络实现阻抗匹配；（2）使用有源天线。
2.14、集成无线发射芯片由哪几部分电路组成？各起什么作用？答：无线发射电路由振荡电路、调制电路和发射天线组成，为了获得较大的无线输出功率，还需要增加功率放大电路。
因此，实用的无线发射电路应包括正弦波振荡电路、调制电路、高频功率放大电路和天线。
以nRF902芯片为例，其电路框图如下2.15、集成无线发射芯片有哪些主要技术指标，芯片的发射频率和晶振频率有什么联系与区别？答：主要技术指标有（1）发射频率和晶体频率；（2）电源电压；（3）工作温度范围；（4）最大输出功率；（5）电源电流；（6）最大传输速率。
发射频率是指无线发射时载波的频率，即芯片正常工作时片内振荡电路的工作频率。
外接石英晶体的频率往往低于这一载波频率，为此可采用锁相环电路倍频。
例如nRF902的发射频率在862MHz～870MHz之间，晶体频率的最小值为13.469MHz，最大值为13.593MHz，需经64倍频后才符合要求。
第三章调制与解调3.1 何谓基带信号？何谓载波信号？为了实现有效的无线通信，为什么必须将基带信号调制到载波上？答：高频电子技术中，待传输的信号（例如控制信号和音频、视频信号等）称为调制信号(也称基带信号)，用来装载控制信号的高频无线电信号称为载波信号。
