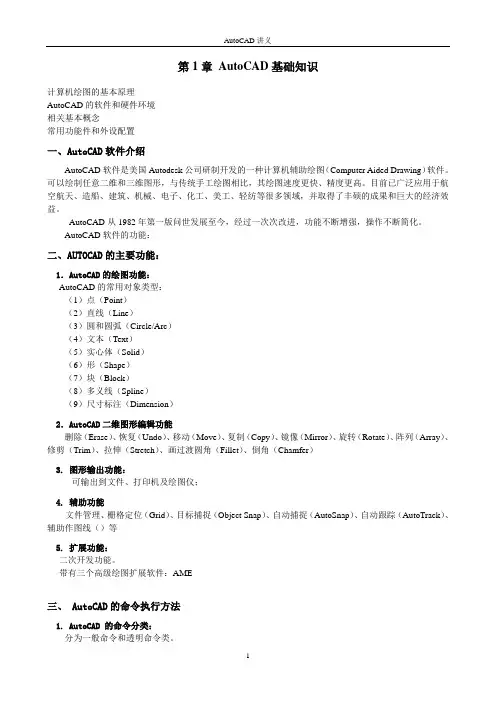

AutoCAD认证讲义2009
第1章AutoCAD基础知识计算机绘图的基本原理AutoCAD的软件和硬件环境相关基本概念常用功能件和外设配置一、AutoCAD软件介绍AutoCAD软件是美国Autodesk公司研制开发的一种计算机辅助绘图（Computer Aided Drawing）软件。
可以绘制任意二维和三维图形，与传统手工绘图相比，其绘图速度更快、精度更高。
目前已广泛应用于航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域，并取得了丰硕的成果和巨大的经济效益。
AutoCAD从1982年第一版问世发展至今，经过一次次改进，功能不断增强，操作不断简化。
AutoCAD软件的功能：二、AUTOCAD的主要功能：1．AutoCAD的绘图功能：AutoCAD的常用对象类型：（1）点（Point）（2）直线（Line）（3）圆和圆弧（Circle/Arc）（4）文本（Text）（5）实心体（Solid）（6）形（Shape）（7）块（Block）（8）多义线（Spline）（9）尺寸标注（Dimension）2．AutoCAD二维图形编辑功能删除（Erase）、恢复（Undo）、移动（Move）、复制（Copy）、镜像（Mirror）、旋转（Rotate）、阵列（Array）、修剪（Trim）、拉伸（Stretch）、画过渡圆角（Fillet）、倒角（Chamfer）3. 图形输出功能：可输出到文件、打印机及绘图仪；4. 辅助功能文件管理、栅格定位（Grid）、目标捕捉（Object Snap）、自动捕捉（AutoSnap）、自动跟踪（AutoTrack）、辅助作图线（）等5. 扩展功能：二次开发功能。
带有三个高级绘图扩展软件：AME三、 AutoCAD的命令执行方法1. AutoCAD 的命令分类：分为一般命令和透明命令类。
1. 输入一般命令：2. 输入透明命令：3. 终止命令的执行：4. 重复执行命令：只需在Command:提示符出现后，按一下回车键或者空格键即可。
AUTOCAD 2000 教程
本次课作业
机械系制图教研室
2011-10-8
19
本次课主要内容
介绍AUTOCAD启动、退出； 介绍AUTOCAD操作界面； 介绍AUTOCAD中绘图命令； 介绍AUTOCAD辅助绘图命令； 绘制简单图形；
机械系制图教研室 2011-10-8 20
AUTOCAD教程（二）
机械系制图教研室
2011-10-8
13
绘制多义线（Pline） 5. 绘制多义线（Pline）命令
输入命令； 指定点； 指定下一点或[圆弧（A）/闭合（C）/半宽 （H）/长度（L）/宽度（W）放弃（U）等； 确定选项；
机械系制图教研室
2011-10-8
14
基本文件操作命令
HELP（帮助）命令； HELP（帮助）命令； NEW（开始新的绘图）命令； NEW（开始新的绘图）命令； OPEN（打开已有的绘图文件）命令； OPEN（打开已有的绘图文件）命令； SAVE AS、QSAVE（保存绘图文件）命令； AS、QSAVE（保存绘图文件）命令； QUIT（退出）命令。 QUIT（退出）命令。
机械系制图教研室 2011-10-8 3
介绍AUTOCAD启动 介绍AUTOCAD启动
1. 利用桌面快捷图标； 2.通过“开始”“程序”菜单； 3.通过“资源管理器”来查找并运行
机械系制图教研室
2011-10-8
4
AutoCAD的退出 AutoCAD的退出
1.
点击文件下拉菜单EXIT退出；
2.点击界面右上角X退出； mand:命令行输入EXIT退出；
机械系制图教研室
2011-10-8
28
3.TRIM（修剪）命令 3.TRIM（修剪）
AUTOCAD2000简明使用手册
职业控制编号主题混蛋-流氓类时间第1课主题AUTOCAD2000程序界面简介教学法课程类型教育目标知道了解程序的基本界面技能专长熟悉程序的操作方法影响同意程序的使用习惯教育资料分析浓度掌握基本的界面配置硬基本工具，应用程序菜单基本的如何正确使用工具完成操作任务教具链接教育者教授和指导内容学生活动时间介绍：传统PC应用程序软件接口的基本元素是什么？2.主要类别：1、基本程序界面：1）节目标题栏2）主菜单栏3）标准工具栏4）绘图工具栏5）编辑工具栏...6）实用工具栏7）绘图工作区8）订单输入框9）状态行卡通书该设计教育总结一下职业控制编号主题混蛋-流氓类时间第二课主题AUTOCAD2000菜单栏教学法课程类型教育目标知道了解程序菜单的所有元素技能专长掌握基本菜单项影响该程序的菜单栏可以像其他程序一样使用教育资料分析浓度掌握基本菜单项和功能硬如何使用菜单栏基本的能够正确使用列表来完成操作任务教具链接老师教和指导内容学生活动时间介绍：传统应用程序菜单栏中的基本菜单是什么？2.主要类别：1、主菜单栏AUTOCAD20001）文件菜单：新建，打开，保存，另存为文件2）编辑列表：剪切，复制和粘贴图形和格式3）显示清单：观看演示，选择和演示4）清单清单：插入外部元素5）格式清单：调整图层和字体格式6）工具清单：查询，数据和参数修改7）图纸清单：图纸订单的详细分类8）标签列表：尺寸协调9）清单编辑：像素编辑必不可少的10）窗口菜单：选择窗户布置11）帮助菜单：在线使用，学习和辅导1简介：文件列表中的主要项目是什么2.主要类别：1、文件列表内容：与文件相关的处理方法2、操作：使用“文件”菜单创建，打开，关闭和保存文件处理应用程序卡通书该设计教育总结一下职业控制编号主题混蛋-流氓类时间第4课主题编辑AUTOCAD2000菜单栏教学法课程类型教育目标知道了解编辑菜单的基本元素技能专长掌握用于编辑列表的基本应用方法影响经典应用编辑菜单，私人应用模式教育资浓度掌握编辑列表的一般应用方法料分析硬在编辑菜单中应用其他编辑模式基本的能够根据绘图过程的需要正确使用编辑菜单项教具链接老师教和指导内容学生活动时间介绍：在编辑菜单中选择了哪些编辑项目？2.主要类别：1、编辑菜单中的主要项目：剪切，复制，粘贴等。
autocad2009教程
AutoCAD 2009教程简介AutoCAD是一款广泛应用于建筑设计、工程制图和工业设计等领域的计算机辅助设计软件。
AutoCAD 2009是Autodesk 公司于2008年推出的一款重要更新版本。
本教程将介绍AutoCAD 2009的基本操作和常用功能，帮助初学者快速入门并掌握AutoCAD的基本技巧。
安装与启动在开始学习AutoCAD 2009之前，首先需要安装该软件。
按照安装程序提供的指引，选择合适的安装位置和组件，并完成安装过程。
安装完成后，通过双击桌面上的AutoCAD 2009图标或从开始菜单中找到AutoCAD 2009并点击打开，即可启动AutoCAD 2009软件。
用户界面当AutoCAD 2009启动后，将出现一个包含各个工具和功能的用户界面。
以下是界面的主要组成部分：1.菜单栏：位于界面的顶部，提供了各类菜单选项，用于访问和操作软件的各种功能。
2.工具栏：位于菜单栏的下方，包含了常用的绘图和编辑工具的图标。
通过鼠标点击相应的图标，可以快速访问工具。
3.命令行：位于界面的底部，显示当前选中的工具或命令的提示信息，同时也可以在命令行中输入命令来操作软件。
4.绘图区：位于界面的中部，是绘制和编辑图形的主要区域。
通过在绘图区中点击鼠标或输入坐标，可以创建和修改图形。
5.状态栏：位于界面的底部，显示当前的设置和状态，例如坐标信息、图层状态等。
基本操作创建新图纸在AutoCAD 2009中，可以使用New命令创建新的图纸。
只需在菜单栏中选择File -> New，或者直接使用快捷键Ctrl + N，即可打开新的图纸。
绘图工具AutoCAD 2009提供了多种绘图工具，可以满足不同类型图形的创建需求。
以下是一些常用的绘图工具及其使用方法：•直线工具：通过点击绘图区中的起点和终点，可以绘制直线。
可以使用Line命令或直接点击工具栏中的直线图标来使用此工具。
•圆工具：通过点击绘图区中的圆心和半径，可以绘制圆。
AutoCAD 机械应用教程 第08章 标注图形尺寸
×A ×B ×C ×D
图8.3.14 基线标注
8.3.11 连续标注
连续标注是在某一个尺寸标注的第二条尺寸界线处连续创建另一 个尺寸标注，从而创建一个尺寸标注链。这种标注方式经常出现在建 筑图中（例如在一个建筑物中标注一系列墙的位置）。注意：连续标 注需以一个已有的尺寸标注为基础来创建。图8.3.15所示的是一个线性 尺寸连续标注的例子
图8.2.6 设置尺寸界线超出尺寸线的距离
a）起点偏移量为0
b）起点偏移量为5
图8.2.7 设置尺寸界线的起点与标注起点的距离
8.2.3 设置符号和箭头 1．设置箭头
在“箭头”选项组中，可以设置标注箭头的外观样式及尺寸。为 了满足不同类型的图形标注需要，系统提供了20多种箭头样式，可以 从对应的下拉列表框中选择某种样式，并在“箭头大小”文本框中设 置其大小。
AutoCAD机械应用教程 （2009中文版）
目录
第01章 AutoCAD导入 第02章 基本绘图 第03章 精确高效地绘图 第04章 高级绘图 第05章 图形的编辑 第06章 图块及其属性 第07章 创建文字与表格 第08章 标注图形尺寸
第09章 用图层组织图形 第10章 使用辅助工具和命令 第11章 图形的输入输出 第12章 机械设计样板文件 第13章 零件图的绘制 第14章 装配图的绘制 第15章 创建三维实体 第16章 轴测图的绘制
超出标记值为0
超出标记值为5
图8.2.3 设置超出标记
1．设置尺寸线
在“尺寸线”项组中，可以进行相应的设置。
基线间距
图8.2.4 设置基线间距
a）隐藏尺寸线1
b）隐藏尺寸线2
图8.2.5 隐藏尺寸线
c）隐藏尺寸线1和2
《AutoCAD绘图实训教程(2009版)》课件 第6章
6.1.2 阵列对象
在AutoCAD中，使用ARRAY命令可以矩形或环形阵列复制 图形，且阵列复制的每个对象都可单独进行编辑。
要执行ARRAY命令,可以单击“修改”工具栏中的“阵列”
工具或直接在命令行中输入AR，此时系统将打开“阵列”对
话框。
在此处可选择 阵列类型 （“矩形”或 “环形”）
单击此按钮 可选择希望 阵列的对象
圆角 效果
6.4 对象的打断、合并与分解
6.4.1 打断对象
使用“打断”命令（BREAK）可以将对象指定的两点间 的部分删掉，或将一个对象打断成两个具有同一端点的对象。
打断对象效果
使用BREAK命令时应注意以下两点：
❖ 如果要删除对象的一端，可在选择被打断的对象后，将 第二个打断点指定在要删除端的端点。
❖ 具有宽度值的多段线分解后，其宽度值变为0。
❖ 带有属性的图块分解后，其属性值将被还原为属性定义的 标记。
6.5 利用“特性”选项板编辑对象特
性
“特性”命令
（PROPERTIES）用
于编辑对象的颜色、
图层、线型、线型比
例、标高等特性。
若当前已选中一个对象，
在“特令提示中主要选项的意义如下：
❖ 多段线(P)：选择多段线进行圆角。
❖ 半径(R)：设置圆角半径。圆角半径是连接被圆角对象的 圆弧半径。修改圆角半径将影响后续的圆角操作。如果设置圆 角半径为0，则被圆角的对象将被修剪或延伸直到它们相交， 并不创建圆弧。
❖ 修剪(T)：修剪和延伸圆角对象。可以使用“修剪”选项指 定是否修剪选定对象、将对象延伸到创建的弧的端点，或不作 修改。
提示中显示了当前设置的倒角距离（默认均为0），此时可 以直接选择要倒角的直线，也可以设置倒角选项，这些选项的 功能如下：
AutoCAD-2009实用教程课件整套电子教案
2.1 AutoCAD 2009的安装
2.1.2 安装AutoCAD 2009
启动安装向导 →安装 →选择国家 、接受软 件许可协议 →输入序列号和密码 →输入 用户信息 →选择安装类型 →选择目标文 件夹 →选择文本编辑器 →安装完毕后
2.1.3 获取授权码
2.2 AutoCAD 2009用户界面
4.1 绘 制 点
4.1.4 定数画点
菜单：绘图→点→定数等分 命令：DIVIDE “定数等分的对象”可以是直线、圆、圆弧、多
段线和样条曲线等，但不能是块、尺寸标注、文 本及剖面线。 DIVIDE命令一次只能等分一个对象。 DIVIDE命令最多只能将一个对象分为32767份。
4.1 绘 制 点
仪
1.2 CAD系统的组成
1.2.1 CAD系统的软件组成
系统软件 ：操作系统和编译系统 支撑软件 ：CATIA 、UGI 、 AutoCAD
Pro/ENGINEER 、SolidWorks 应用软件 ：模具设计软件、机械零件设
计软件、机床设计软件 ，制造行业的专 用软件
1.3 CAD系统的型式和选型
4.1.5 定距等分点
菜单：绘图→点→定距等分
命令：MEASURE
起点
“定距等分的对象”可以是直线、圆、圆弧、多段线和 样条曲线等，但不能是块、尺寸标注、文本及剖面线。
放置点或块的起点位置是离选择对象点较近的端点。
若对象总长不能被指定间距整除，则选定对象的最后一 段小于指定间距数值。
MEASURE命令一次只能测量一个对象。
4.2.2 绘制构造线
“绘图”面板→“构造线” 菜单：绘图→构造线 命令：XLINE 构造线是一种没有始点和终点的无限长直线。它通常被
AutoCAD2009教学课件 第1章AutoCAD2009基础
AutoCAD 2009是美国Autodesk公司于2008年推出 的最新版本，这个版本与2008版的DWG文件及应用程 序兼容，拥有很好的整合性。
1.1 概 述
1.1.1 发展历程
1.1.2 相关概念
CAD（Computer Aided Design） 计算机辅助设计。 CAE（Computer Aided Engineering） 计算机辅助分析。 CIM（Computer Integrated Manufacture） 计算机整合制造。
1.5.5 透明命令
透明命令一般多为修改图形设置或打开辅助绘图工具的命令。
1.5.6 按键定义
在AutoCAD 2009中，除了可以通过在命令窗口输入命令、点取
工具栏图标或点取菜单项来完成外，还可以使用键盘上的一组功能键
或快捷键，通过这些功能键或快捷键，可以快速实现指定功能，如单
击F1键，系统调用AutoCAD帮助对话框。
1.4 文件管理
关文件管理的一些基本操作方法，包括新建文件、打开文件、保 存文件、删除文件。
1.4.1 新建文件
◆执行方式
命令行：NEW
菜单：文件→新建
工具栏：标准→新建
◆操作格式
执行上述命令后，系统 “选择样板”对话框，在文件类型下拉列
表框中有3种格式的图形样板，后缀分别是.dwt，.dwg，.dws的三种
名保存，并把当前图形更名。
1.4.5 退出
◆执行方式 命令行：QUIT或EXIT 菜单：文件→退出 按钮：AutoCAD操作界面右上角的“关闭”按钮 ◆操作格式 命令：QUIT↙(或EXIT↙) 执行上述命令后，若用户对图形所做的修改尚未保存，则会出现系
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
掌握三维实体抽壳编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、实体抽壳操作：
1）从“修改”菜单中选择“实体编辑”“抽壳”
2）选择三维实体对象
3）选择不抽壳的面(1)
4）选择其他不抽壳的面或按ENTER键
5）指定抽壳偏移值（正的偏移值在正面方向上创建抽壳，负的偏移值在负面方向上创建抽壳）
2、剖切实体效果：
板书
设计
教学
总结
专业
数控
学科
CAD
班级
时间
第150课
课题
修改三维实体——压印实体
教法
课型
教学
目标
认知
认识三维实体压印编辑的基本功能介绍
技能
掌握三维实体压印编辑一般应用技能和方法
情感
三维实体压印编辑是对三维建模表面压印编辑方法
教材
分析
重点
掌握三维实体压印编辑的基本方法
难点
通过三维实体压印编辑完成三维建模压印编辑操作
学生活动
时间
一、导言：
二、正课：
1、移动实体面操作：
1）实体编辑——移动面
2）选择要移动的面(1)
3）选择其他面或按ENTER键移动面
4）指定移动的基点(2)
5）指定位移的第二点(3)
6）按ENTER键结束命令
2、移动实体面示意：
板书
设计
教学
总结
专业
数控
学科
CAD
班级
时间
第156课
课题
编辑实体面——旋转实体面
关键
掌握三维实体切割编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、切割实体操作：
1）从“绘图”菜单中选择“实体”“截面”
2）选择要创建相交截面的对象
3）指定三点定义平面
4）第一点指定剪切平面的原点(0,0,0)。第二点定义X轴，第三点定义Y轴
2、切割实体效果：
板书
设计
学生活动
时间
一、导言：
二、正课：
1、旋转造型方法
1）点击旋转命令
2）选择旋转对象
3）指定旋转轴起点
4）指定旋转轴终点
5）指定旋转角度
6）完成旋转操作
2、拉伸造型注意事项：
1）旋转对象必须是封闭二维造型
2）旋转方式可以是指定角度，也可以是默认360度角
3）旋转角度可以是正值，也可以是负值但是，效果不同而已
专业
数控
学科
CAD
班级
时间
第141课
课题
三维建模——旋转造型
教法
课型
教学
目标
认知
认识旋转造型的基本功能介绍
技能
掌握旋转造型一般应用技能和方法
情感
旋转造型是对简单二三维造型旋转建模的方式
教材
分析
重点
掌握旋转造型的基本内容
难点
通过旋转造型完成三维建模操作
关键
掌握旋转造型基本步骤、方法
教具
环节
教师讲授指导内容
教法
课型
教学
目标
认知
认识三维实体移动面编辑的基本功能介绍
技能
掌握三维实体移动面编辑一般应用技能和方法
情感
三维实体移动面编辑是对三维建模表面移动编辑
教材
分析
重点
掌握三维实体移动面编辑的基本方法
难点
通过三维实体移动面编辑完成三维建模表面拉伸编辑操作
关键
掌握三维实体移动面编辑基本步骤、方法
教具
环节
教师讲授指导内容
班级
时间
第143课
课题
三维编辑——差集布尔运算
教法
课型
教学
目标
认知
认识差集运算的基本功能介绍
技能
掌握差集运算一般应用技能和方法
情感
差集运算是对两个以上三维建模编辑方法
教材
分析
重点
掌握差集运算的基本方法
难点
通过差集运算完成三维建模编辑操作
关键
掌握差集运算基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
教材
分析
重点
掌握三维实体圆角编辑的基本方法
难点
通过三维实体圆角编辑完成三维建模圆角编辑操作
关键
掌握三维实体圆角编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、三维实体圆角操作：
1）从“修改”菜单中选择“圆角”
2）选择要进行圆角的实体的边(1)
3）指定圆角半径
4）选择其他边或按ENTER键进行圆角
关键
掌握三维实体压印编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、压印实体操作：
1）从“修改”菜单中选择“实体编辑”“压印”
2）选择三维实体对象(1)
3）选择要压印的对象(2)
4）按ENTER键保留原始对象，或者按y将其删除
5）选择要压印的其他对象或按ENTER键
6）按ENTER键完成命令
关键
掌握三维实体剖切编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、剖切实体操作：
1）从“绘图”菜单中选择“实体”“剖切”
2）选择要剖切的对象
3）指定三点定义剪切平面（第一点指定剪切平面的原点(0,0,0)。第二点定义正X轴，第三点定义正Y轴）
4）指定要保留的一半，或输入b将两半都保留
关键
掌握三维实体检查、分割编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、实体检查：
1）从“修改”菜单中选择“实体编辑”“检查”
2）选择三维实体对象
3）按ENTER键完成命令
4）AutoCAD显示一个信息说明该实体是一个有效的ACIS实体
2、实体分割：
1）从“修改”菜单中选择“实体编辑”“分割”
难点
通过并集运算完成三维建模编辑操作
关键
掌握并集运算基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、布尔运算方式概述：
并集、交集、差集方式展开编辑操作
2、并集布尔运算方式操作：
1）并集运算
点击并集命令，选择所有并集对象，回车
3、布尔运算效果：
板书
设计
教学
总结
专业
数控
学科
CAD
难点
通过三维实体清除编辑完成三维建模清除编辑操作
关键
掌握三维实体清除编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、实体清除操作：
1）从“修改”菜单中选择“实体编辑”“清除”
2）选择三维实体对象(1)
3）按ENTER键完成该命令
2、实体清除示意：
板书
设计
教学
总结
专业
数控
1）交集运算
点击交集命令，选择所有交集对象，回车
3、交集布尔运算效果：
板书
设计
教学
总结
专业
数控
学科
CAD
班级
时间
第145课
课题
修改三维实体概述
教法
课型
教学
目标
认知
认识三维实体编辑的基本功能介绍
技能
掌握三维实体编辑一般应用技能和方法
情感
三维实体编辑是对三维建模编辑方法
教材
分析
重点
掌握三维实体编辑的基本方法
关键
掌握三维实体倒角编辑基本步骤、方法
教具
环节
教师讲授指导内容
学生活动
时间
一、导言：
二、正课：
1、三维实体倒角操作：
1）从“修改”菜单中选择“倒角”。
2）选择要倒角的基面边(1)。AutoCAD亮显选定的边的两相邻曲面之一。
3）要选择另一个曲面，输入n（下一个）；或按ENTER键使用当前曲面。
4）指定基面距离。（基面距离是指从所选择的边到基面上一点的距离，其他曲面距离是指从所选择的边到相邻曲面上一点的距离。）
5）指定相邻曲面距离。“环”将选择基面的所有边，“选择边”将选择单独的边。
6）指定要倒角的边(2)
2、三维实体倒角效果：
板书
设计
教学
总结
专业
数控
学科
CAD
班级
时间
第147课
课题
修改三维实体——圆角
教法
课型
教学
目标
认知
认识三维实体圆角编辑的基本功能介绍
技能
掌握三维实体圆角编辑一般应用技能和方法
情感
三维实体圆角编辑是对三维建模圆角编辑方法
10）清除实体
11）检查实体
板书
设计
教学
总结
专业
数控
学科
CAD
班级
时间
第146课
课题
修改三维实体——倒角
教法
课型
教学
目标
认知
认识三维实体倒角编辑的基本功能介绍
技能
掌握三维实体倒角编辑一般应用技能和方法
情感
三维实体倒角编辑是对三维建模倒角编辑方法
