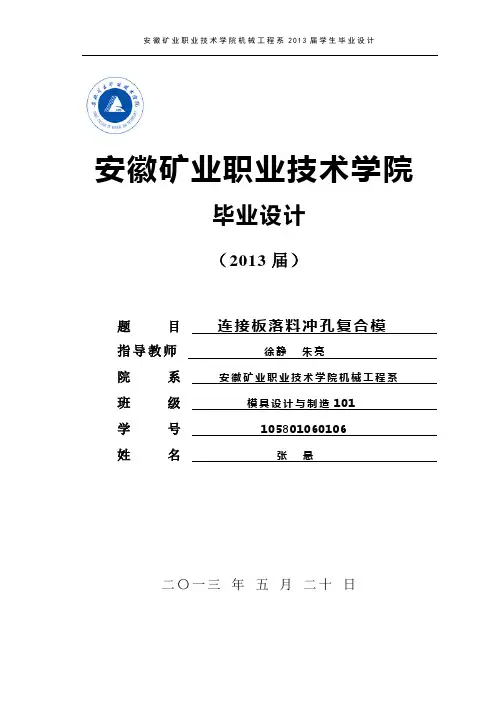

安徽矿业职业技术学院毕业设计（2013届）题目连接板落料冲孔复合模指导教师徐静朱亮院系安徽矿业职业技术学院机械工程系班级模具设计与制造101学号105801060106姓名张悬二〇一三年五月二十日摘要本文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。
通过本次设计，掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本技能，懂得了怎样分析零件的工艺性，怎样确定工艺方案，了解了模具的基本结构，提高了计算能力，绘图能力，熟悉了相应工程设计规范和标准，同时对相关的课程进行了全面的复习，使独立思考能力有了提高。
本设计采用落料冲孔复合模，模具设计制造简便易行。
落料冲裁效果好，能极大地提高生产效率。
本设计主要工序包括：冲孔和落料。
本设计分别论述了产品工艺分析，冲压方案的确定，工艺计算，模板及主要零件设计，模具装配等问题。
本设计的内容是确定复合模内型和结构形式以及工艺性，绘制模具总图和非标准件零件图。
关键词：冷冲压；模具设计；绘图。
目录前言 (1)1 工艺方案分析与确定 (2)1.1 零件的工艺分析 (2)1.2 工艺方案的确定 (2)1.3 排样的确定 (3)2 工艺设计与计算 (5)2.1 冲压力与压力中心的计算 (5)2.2 工作零件刃口尺寸计算 (6)2.3工作零件结构设计与其他模具结构零件 (7)2.4 冲压设备的选用 (10)3 模具的装配 (11)4 工件，模具图 (12)总结 (13)致谢..................................... . (14)参考文献 (15)前言随着科学技术的发展需要，模具已成为现代化不可缺少的工艺装备，模具设计是模具专业一个最重要的教学环节,是一门实践性很强的学科，是我们对所学知识的综合运用，通过对专业知识的综合运用，使学生对模具从设计到制造的过程有了一个基本的了解和认识，为以后的工作及进一步学习深造打下了坚实的基础。
冲孔落料模毕业设计
工程图生成
CAD技术可以自动生成符合国家 标准的工程图纸，包括零件图、 装配图等，大大提高了设计效率 。
CAE技术在冲孔落料模设计中的应用
有限元分析
利用CAE技术，可以对冲孔落料 模进行有限元分析，预测模具在 冲压过程中的应力、应变分布情
况，优化模具结构。
冲压过程模拟
通过CAE软件，可以模拟冲孔落料 模的冲压过程，观察材料的流动、 变形情况，为模具设计提供依据。
缺陷预测与优化
CAE技术可以预测模具可能出现的 缺陷，如裂纹、变形等，并提供优 化方案，提高模具的使用寿命和产 品质量。
CAD/CAE一体化技术在冲孔落料模设计中的应用
数据共享
CAD/CAE一体化技术可以实现数据共享， 避免重复建模和数据转换带来的误差和时间 浪费。
协同设计
通过CAD/CAE一体化平台，设计师和分析师可以协 同工作，实时交流设计思路和分析结果，提高设计 效率和质量。
ABCD
在装配过程中，注意各零 部件的配合间隙和相对位 置，确保装配精度。
在装配完成后，需对模具 进行全面检查，确保各部 件安装正确、紧固可靠。
调试方法及常见问题解决措施
在调试前，需对模具进行全面检查，确保其完好无损 。
输标02入题
将模具安装在压力机上，调整好闭合高度和间隙，确 保模具能够正常工作。
设计任务
设计一款用于冲压落料的模具，要求能够实现高效、精准的冲压生产，同时保证 模具的耐用性和稳定性。
设计要求
在设计过程中，需要考虑冲压件的形状、尺寸精度、材料特性等因素，合理选择 模具结构、冲裁间隙、刃口尺寸等参数，确保模具能够满足生产需求。同时，还 需要对模具进行强度校核和寿命评估，确保模具的安全性和经济性。
冲孔落料件冷冲模具设计概要
冲孔落料件冷冲模具设计概要
冲孔落料件冷冲模具，通常被用于生产大量的冲压零件，这种模具的设计概要包括多个方面，如模具设计、模板设计等。
一般而言, 冷冲模具分为固定式和移动式, 固定式底板上
通过芯柱将模板、撑杆、底板配合紧固,高度一般在100mm以下；移动式底板和撑杆设计为分体结构, 可以调整底板高度。
底板、模板均采用银灰色硬质合金（GJN）材料，耐磨耐损, 表面硬度达到HRA90以上。
在冲压产品的生产制造中，凸模和凹模是不可或缺的部分，凸模一般包括：定位销、螺钉、面板,可根据产品要求进一步
设计，凹模则包括相应的孔和槽。
在设计时应注意，冷冲模具设计数量多，采用标准化设计，减少了装配时的难度，并方便后期的维护，减少模具使用成本。
同时，在设计时也应注意减少废品率，提高产品的生产效率和质量。
在模具的设计过程中，还要注意模具的表面光洁度、模板的精确度及配合度等问题，以保证生产出的零件质量符合标准。
此外，模具的调试和修正也是非常重要的步骤，应进行多次试制和样品测试，及时发现和解决模具存在的问题。
冲孔落料件冷冲模具的设计概要总结：引用化学原理，简单讲解十分有利于提高生产效率；合适的凸模和凹模设计，端
口以及毛边的控制高度都至关重要；对于模板、底板、撑杆的材料也应精选，并采用标准化设计，保证工艺可控性。
总之，冲孔落料件冷冲模具设计概要是一个较为复杂的问题，需要设计人员具备丰富的经验和专业技能，在设计过程中要注意各方面的细节，以确保设计出的冷冲模具完美符合生产要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲孔落料件冷冲模具设计
目录
1. 冲压件工艺性分析———————————————————（1）
2.冲压工艺方案的确定——————————————————（3）
3. 主要设计计算
（1）排样方式的确定以及计算—————————————————————（3）（2）压力中心的确定及相关计算————————————————————（3）（3）冲压力的计算—————————————————————————（4）（4）工作零件刃口尺寸计算——————————————————————（4）（5）卸料橡胶的设计—————————————————————————（5）
4.模具总体设计
（1）模具类型的选择————————————————————————（5）（2）定位方式的选择———————————————————————（5）
（3）卸料，出件方式的选择—————————————————————（6）（4）导向方式选择—————————————————————————（6）
5. 主要零部件设计
（1）主要零件的结构设计———————————————————————（6）（2）定位零件的设计—————————————————————————（8）（3）导料板的设计——————————————————————————（8）（4）卸料板部件设计—————————————————————————（8）（5）模架及其他零部件设计——————————————————————（8）
6．模具总装图
7．冲压设备的选定——————————————————————（8）
8.工作零件的加工工艺—————————————————————（8）
9. 模具的装配—————————————————————————（10）主要参考文献————————————————————————（12）
设计小结——————————————————————————（12）
工件名称：冲孔落料件
工件简图：如下图
生产批量：大批量
材料：紫铜
材料厚度：1mm
要求：1.完成模具总装图（3D电子文档）；
2.完成总装配图，图纸符合国家制图标准；
3．绘制工程图，图纸符合国家制图标准；
4．编写设计说明书。
（A4纸打印）
工件图
1.冲压件工艺性分析
此工件只有冲孔和落料两个工序。
材料为紫铜，具有良好的冲压性能，适合冲裁。
工件结果简单，有2个直径8mm的孔；孔与孔，孔与边缘之间的距离满足要求，工件的尺寸全部为自由公差，可看着IT14级，尺寸精度底，普通冲裁就能满足要求。
2。
冲压工艺方案的确定
该工件包括落料冲孔两个基本工序，可有以下三种工艺方案：
方案一：先落料，后冲孔。
采用单工序模生产。
方案二：落料—冲孔复合冲压。
采用复合模生产。
方案三：冲孔—落料级进冲压。
采用级进模生产。
方案一模具结构简单，但需要两道工序两套模具，成本高而生产效率低，难以满足大批量生产要求。
方案二只需一套模具，工作精度及生产效率都比较高，但制造难度大，并且冲压成品件留在模具上，清理模具上的物料影响冲压速度，操作不方便。
方案三也只需要一副模具，生产效率高，操作方便，设计简单，由于工件精度要求不高，完全能满足工件技术要求。
所以经过比较，采用方案三最为合适。
3.主要设计计算
（1）排样方式的确定以及计算
设计级进模，先要设计条料排样图。
工件图可视为一矩形中间两个孔，直排材料利用率最高。
如图一所示的排样方法，可减少废料。
第一次冲裁使用活动挡料销，然后第二次可用固定挡料销。
搭边值取1mm，壁厚取1.5mm，条料宽度为63.5mm，步距为21mm，一个步距的材料利用率为76%
（2）压力中心的确定及相关计算
画出凹模型口图如下；通过软件得出压力中心点（-2.89，0）。
（3）冲压力的计算
该模具采用级进模，选择弹性卸料，下出件。
冲压力的相关计算见表1
根据计算结果，冲压设备拟选择J23-25。
（4）工作零件刃口尺寸计算
在确定工作零件刃口尺寸计算方法之前，首先要考虑工作零件的加工方法及模具装配方法。
结合该模具的特点，工作零件的形状相对较简单,适宜采用线切割机床分别加工落料凸模，凹模，凸模固定板，卸料板，这种加工方法可以保证这些零件各个孔的同轴度，使装配简化。
因此工作零件刃口尺寸计算就按分开加工的方法来计算，具体计算见表二所示。
（5）卸料橡胶的设计
卸料橡胶的设计计算见表三。
选用的4快橡胶板的厚度无比一致，不然会造成受力不均匀，运动产生歪斜，影响模具的正常工作。
表三卸料橡胶的设计计算
4. 模具总体设计
（1）模具类型的选择
由冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。
（2）定位方式的选择
因为该模具采用的是条料，控制条料的送进方向采用导料板，无侧压装置。
控制条料的送进步距采用挡料销初定距，导正销精定距。
而第一件的冲压位置可由活动挡料销定距。
（3）卸料，出件方式的选择
因为工件料厚1mm ，相对较薄，卸料力也比较小，故可采用弹性卸料。
又因为是级进模生产，所以采用下出件比较便于操作与提高生产效率。
（4）导向方式选择
为了提高模具寿命和工件治疗，方便安装调整，该级进模采用中间导柱的导向方式。
5. 主要零部件设计
（1）主要零件的结构设计 a.落料凸模
结合工件外形并考虑加工，将落料凸模设计成直通式，采用线切割机床加工，2个M8螺钉固定在垫板上，与凸模固定板的配合按H6/m5。
总长L 可按公式计算： L =21h t h h ++=工+h =14.4+14+1+20.6=50mm
落料凸模结构如下图所示
b.冲孔凸模
因为所冲的孔均为圆形，而且都不属于需要特别保护的小凸模，所以冲孔凸
模采用台阶式，加工简单，便于装备与更换。
冲孔凸模结构如下图所示。
c.凹模
凹模采用整体凹模，各冲裁的凹模孔均采用线切割机床加工，安排凹模具在模架上的位置时。
要依据计算压力中心的数据，将压力中心与模柄范围内。
其轮廓尺寸可按公式计算：
凹模厚度H=kb=0.3x60=18，为了方便橡胶安装，取H=25
凹模壁厚c=（1.5-2）H=27-36m，取c=40
凹模宽度B=b+2c=60+2x40=140 取B=150
凹模长度L取130mm（送料方向）
凹模轮廓尺寸为⨯⨯mm，凹模结构如图所示
凹模
（2）定位零件的设计
落料凸模下部设置两个导正销，借用工件直径8mm 的的两个孔作为导正孔。
导正销采用H7/r6安装在落料凸模端面，导正销导正部分与导正孔采用H7/r6配合。
（3）导料板的设计
导料板内侧与条料接触，外侧与凹模齐平，导料板与条料之间间隙取1mm ，这样就可确定了导料板的宽度，导料板厚度取4mm ，采用45钢制作，热处理硬度为40-45HRC ，用螺钉固定在凹模上。
导料板上有活动挡料销凹槽。
（4）卸料板部件设计 a.卸料板的设计
卸料板的周界尺寸与凹模的周界尺寸相同，厚度为8mm 。
采用45钢制造，淬火硬度为40-45HRC 。
b. 卸料螺钉的选用
卸料板上设置4个螺钉，公称直径为8mm ，螺纹部分为M6⨯4。
（5）模架及其他零部件设计
该模具采用对角式导柱模架，导柱分别为Φ28⨯100,导套分别为Φ28⨯42x95。
上模座厚度取40mm ，上垫板厚度取10mm ，固定板厚度取15mm ，下模座厚度取45mm ，那么该模具的闭合高度：
闭H =2h H H L H H -++++下模垫上模=40+10+50+25+45-2=168mm 式中：h2为凸模冲裁后进入凹模的深度，h2=2mm
L —凸模长度，L=50mm H —凹模厚度，H=25mm
可见该模具闭合高度小于所选压力机J23-25的最大装模高度（220 mm ），可以使用。
6．模具总装图
通过以上设计，可得如图所示的模具总装图。
模具上模部分主要由上模板、垫板、凸模（3个）、凸模固定板及卸料板等组成。
卸料方式采用弹性卸料，以橡胶为弹性元件/下模部分由下模座、凹模板、导料板等组成。
冲孔废料和成品件均由漏料孔漏出。
条料送进时采用活动挡料销21作为粗定距，在落料凸模上安装2个导正销，利用条料上10Φ的孔作为导正销孔导正，以此作为条料送进的精确定距。
7．冲压设备的选定
通过校核，选择开式双柱可倾压力机J23-25能满足要求。
起主要参数如下： 公称压力：250kN 滑块行程：65mm
最大闭合高度：270mm 最大装模高度：220mm
连杆调节长度:55mm
工作台尺寸（前后x左右）：370x560 mm
垫板尺寸（厚度x直径）：50x200 mm
模柄孔尺寸：Φ40x60 mm
最大倾斜角度：30度
8、模具零件的加工工艺
本副冲裁模，模具零件加工的关键在于工作零件、固定板以及卸料板。
若采用线切割加工技术，这些零件的加工就变得相对简单。
表四所示为落料凸模的加工工艺过程。
表四。
