交换机产品培训计划
交换机产品培训计划一、培训目的本次培训旨在为公司工作人员提供关于交换机产品的详细知识，使其能够深入了解交换机产品的功能、特点、应用以及相关技术知识，提高员工的专业水平和能力，为公司业务发展提供更强有力的支持。
二、培训对象本次培训主要对象为公司销售团队、技术支持团队、工程师和相关部门人员，共计100人。
三、培训时间和地点时间：2022年5月1日—5月3日地点：公司会议室四、培训内容及安排1. 交换机产品概述- 什么是交换机- 交换机的基本原理- 交换机的分类及特点- 交换机的应用场景2. 交换机产品功能介绍- 交换机的基本功能- 交换机的高级功能（VLAN、QoS、安全功能等）- 交换机的管理方式（WEB管理、命令行管理）3. 交换机产品技术知识- 交换机的工作原理- 数据包转发流程- MAC地址表的维护与更新- 路由协议与交换机- 交换机的性能参数及性能测试4. 交换机产品应用案例分享- 不同场景下的交换机选型及应用- 交换机在网络设计中的应用- 交换机在企业办公网络中的应用5. 交换机产品销售策略- 了解客户需求- 分析市场竞争- 推广交换机产品6. 交换机产品售后技术支持- 交换机故障排除技巧- 交换机技术支持流程- 交换机保修政策7. 交换机产品维护与管理- 交换机的日常维护- 交换机固件升级- 交换机的远程管理五、培训方式本次培训采用讲授、案例分析、互动讨论、现场实操等多种形式，以提高培训效果。
六、培训教材本次培训的教材为《交换机产品技术手册》以及相关网络资料。
七、培训考核培训结束后将进行笔试考核，考核内容包括交换机产品基础知识、销售策略、技术支持流程等。
八、培训师资力量本次培训将邀请公司产品专家和技术服务专员担任培训讲师，以确保培训内容的专业性和权威性。
九、培训预期效果通过本次培训，预期员工能够全面了解交换机产品的功能特点、应用领域、销售策略以及技术支持知识，从而提高员工的专业水平和能力，更好地服务于客户，促进公司的业务发展。

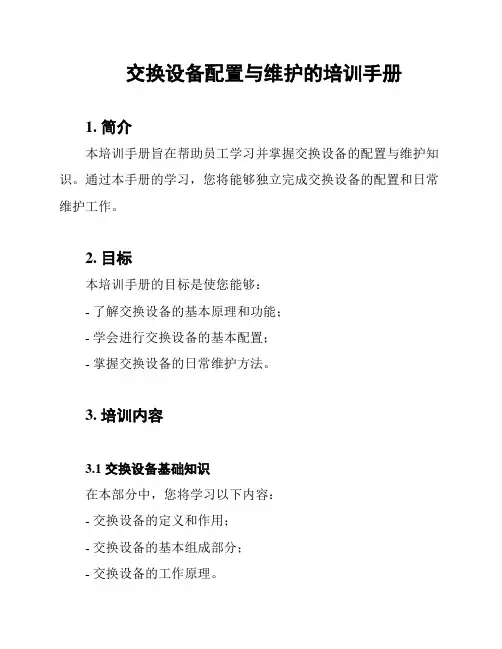

交换设备配置与维护的培训手册
交换设备配置与维护的培训手册
1. 简介
本培训手册旨在帮助员工学习并掌握交换设备的配置与维护知识。
通过本手册的学习，您将能够独立完成交换设备的配置和日常维护工作。
2. 目标
本培训手册的目标是使您能够：
- 了解交换设备的基本原理和功能；
- 学会进行交换设备的基本配置；
- 掌握交换设备的日常维护方法。
3. 培训内容
3.1 交换设备基础知识
在本部分中，您将学习以下内容：
- 交换设备的定义和作用；
- 交换设备的基本组成部分；
- 交换设备的工作原理。
3.2 交换设备的配置
在本部分中，您将学习以下内容：
- 连接交换设备的基本步骤；
- 交换设备的基本配置命令；
- VLAN（虚拟局域网）的配置方法；
- STP（生成树协议）的配置方法。
3.3 交换设备的维护
在本部分中，您将学习以下内容：
- 交换设备的日常巡检方法；
- 交换设备故障的基本排除方法；
- 交换设备固件升级的步骤。
4. 培训建议
为了更好地完成培训，我们建议您：
- 在学习过程中充分利用本手册提供的示例和实践任务；
- 遇到问题时，可以参考设备厂商提供的官方文档或技术支持；- 培训结束后，通过模拟实验或实际操作来巩固所学知识。
5. 结束语
通过本培训手册，您将掌握交换设备的配置与维护技能，能够独立进行交换设备的配置，日常维护和故障排除工作。
希望您能够通过本培训达到预期目标，并在实际工作中不断提升自己的技能。
以上是《交换设备配置与维护的培训手册》的内容，祝您学习顺利！。
交换机设定与维修培训方针
交换机设定与维修培训方针目标本培训方针旨在提供交换机设定与维修方面的培训，帮助参与者掌握处理交换机问题的技能和知识。
培训内容1. 交换机基础知识：- 了解交换机的基本功能和工作原理。
- 掌握交换机的不同类型和其适用场景。
- 理解交换机与其他网络设备的关系。
2. 交换机设定：- 学习如何进行交换机的初始设定。
- 掌握VLAN的配置和管理。
- 理解交换机端口的配置和监控。
3. 交换机故障排除与维修：- 学习如何检测和排除交换机故障。
- 掌握交换机的日常维护和保养。
- 理解交换机故障的常见原因和解决方法。
培训方法- 理论授课：通过讲解交换机的基本概念和操作步骤，帮助参与者建立起扎实的理论基础。
- 实践操作：提供实际的交换机设备，让参与者亲自进行设定和维修操作，以加强实际操作能力。
- 案例分析：通过分析真实的交换机故障案例，让参与者学会运用所学知识解决实际问题。
培训评估为了评估参与者的培训效果，将进行以下考核方式：1. 理论考试：测试参与者对交换机基础知识的理解程度。
2. 实操考核：通过参与者完成设定和维修任务的情况，评估其实际操作能力。
3. 综合评估：参考参与者在案例分析中的表现，综合评估其综合能力和问题解决能力。
培训证书培训结束后，将颁发合格证书给达到培训要求的参与者，以证明其已经完成了交换机设定与维修培训。
注意事项- 参与者应独立完成培训，不得寻求外部帮助。
- 培训过程中应遵守简单策略，避免引入法律复杂性。
- 在文档中不引用无法确认的内容。
以上为交换机设定与维修培训方针的概述。
希望本培训能够帮助参与者提升交换机设定与维修技能，为其在实际工作中更好地应对交换机相关问题提供支持。
ZXR10交换机配置培训胶片(200801)
后缀 A/-EI -FI -PS S -LE/SI 增强型 Fiber 全光口型号
描述
备注
RemotePowerSupply 远供型 Stackable 支持堆叠型 精简型
供电
第
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
4页
数据事业部
公开▲
ZXR10 以太网交换机系列产品
8905 8908 T160G 6908
第
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
10页
数据事业部 8900/G与6900系列高端交换机的区别 8900/G与6900系列高端交换机的区别
公开▲
区别点： 区别点： MPLS业务支持 1、MPLS业务支持 6900系列不支持MPLS业务 系列不支持MPLS业务； 6900系列不支持MPLS业务； 2、备板交换容量 8900可达240G；G/6900为180G（6900最大槽位数为 可达240G 最大槽位数为8 8900可达240G；G/6900为180G（6900最大槽位数为8个） MAC表容量 3、MAC表容量 8900：256K； 64K；6900： 8900：256K；G：64K；6900：32K 技术发展支持。 4、技术发展支持。 8900通过MEF认证 可升级支持PBT TE、FRR、 QOS、OAM等新技术 通过MEF认证。 PBT、 等新技术， 8900通过MEF认证。可升级支持PBT、TE、FRR、H-QOS、OAM等新技术， 必将在IP网络的建设中，发挥更加重要的作用。 IP网络的建设中 必将在IP网络的建设中，发挥更加重要的作用。
高端万兆路由交换机
ZXR10 8912/8908/8905 ZXR10 T240G/T160G/T64G/T40G ZXR10 6908/6905/6902 ZXR10 ZXR10 ZXR10 ZXR10 5952 5928/59285928/5928-FI 5252 5224/5228/52285224/5228/5228-FI
数通全系列以太网交换机产品介绍培训胶片
4.8 Kg
3 Kg
16M/128M
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 14
S3300系列实物图(一)
S3328TP-EI-24S (AC/DC): 24*FE(SFP)+2*GE(SFP)+ 2*GE Combo
S3328TP-SI/EI(AC/DC): 24*10/100TX+2*GE(SFP)+ 2*GE Combo
12.8 Gbps 9.6 Mpps <20w <53w <65w
17.6 Gbps 13.1 Mpps <90w <38w
442 (宽) * 220 (深) * 43.6 (高)
442 (宽) * 220 (深) * 43.6 (高)
442(宽) * 420(深) * 43.6(高)
2.5 Kg
2.6 Kg
S3352P-SI/EI (AC/DC): 48*10/100TX+4*GE(SFP)
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 16
S5300系列硬件规格
参数 产品名称 S5328C-EI S5328C-EI-24S S5352C-EI
产品形态： S3328TP-SI S3352P-SI (CX200D CX200D-MC CX200D-EA)
注： CX200D 系列(CX200D CX200DMCCX200D-EA)只限于海外五个局点销 售，后续无路标。
新增产品形态： S2326TP-PWR-EI S2309TP-PWR-EI S3352P-PWR-EI S3328TP-PWR-EI S5324TP-SI S5324TP-PWR-SI S5348TP-SI S5348TP-PWR-SI S5328C-PWR-EI S5352C-PWR-EI S5328C-SI S5352C-SI S5328C-PWR-SI S5352C-PWR-SI
网络交换机配置与维护的训练方案
网络交换机配置与维护的训练方案1. 简介网络交换机是现代网络中必需的关键设备，它负责在局域网内传输数据，并提供连接多个设备的功能。
正确配置和维护交换机对于确保网络的高性能和稳定运行至关重要。
本文档旨在提供一份网络交换机配置与维护的训练方案，以帮助管理员更好地了解和操作网络交换机。
2. 训练内容2.1 网络交换机基础知识- 了解交换机的工作原理和功能。
- 掌握交换机的各种端口类型和接口。
- 学习交换机的常见配置选项和参数。
2.2 交换机配置- 掌握交换机的基本配置方法。
- 学习如何设置交换机的管理IP地址。
- 理解交换机的VLAN配置和端口划分。
- 学习如何进行端口速率和双工模式的配置。
- 掌握交换机的安全配置，包括访问控制列表（ACL）和端口安全等。
2.3 交换机维护- 学习交换机的系统日志和报警功能。
- 掌握交换机的固件升级方法。
- 学习如何备份和恢复交换机的配置。
- 理解交换机的故障排除方法和常见问题解决技巧。
3. 训练方式3.1 理论学习- 提供交换机配置与维护的相关教材和资料，供学员自主学习。
- 定期组织理论学习讲座，介绍交换机的基本知识和配置方法。
3.2 实践操作- 提供实际的网络交换机设备，供学员进行实践操作。
- 指导学员进行基本的交换机配置和维护操作，如设置管理IP地址、创建VLAN、配置端口等。
3.3 案例分析- 提供实际案例，让学员运用所学知识解决实际问题。
- 引导学员分析交换机故障，并提出相应的解决方案。
4. 培训评估4.1 理论考核- 组织理论考试，测试学员对交换机配置与维护知识的掌握情况。
- 考试内容包括交换机基础知识、配置方法和故障排除技巧等。
4.2 实操评估- 针对学员的实际操作能力进行评估。
- 要求学员完成一系列交换机配置和故障排除任务，并对其操作进行评估。
5. 结语通过本训练方案的学习，学员可以全面掌握网络交换机的配置与维护技能，提高网络的可靠性和稳定性。
希望本文档能为管理员们提供有价值的指导和帮助。
H3C 全系列交换机路由器介绍胶片(课堂PPT)
一致的转…发表项
物理上两台设备
统一的管…理界面
IRF2特性
逻辑上一台设备
9
基于增强IRF2技术的四框虚拟化
2003年推出低端 交换机虚拟化的
IRF1
2009年推出面向 于全机4框虚 拟化的增强IRF2
H3C S5500EI/SI系列
H3C S5800/S5820X/S5830系列
5
H3C 园区网交换机产品
核心路由 交换机
千兆智能交 换机
智能二层/三层 交换机
H3C S7600
H3C S7500E
H3C S9500E
H3C S10500
H3C S5120LI/SI/EI
H3C S5500SI(PWR)/EI/HI
6
对应关系与竞争分析
分类
数据中心核心交 换机
H3C
S12500
Cisco
Nexus 7000
锐捷
无
高端交换机 中端交换机
S9500/S9500 E
S7500E
Catalyst 6500(super720 引擎和DFC3类板卡）
C4500（ Super6-E ）
S9600 S8600
中端交换机
S7500
11
IRF2带来的好处之二：性能翻番
主用设备 主用链路
使用IRF2前
备用设备 备用链路
使用IRF2后
➢使用IRF2前，核心设备和汇聚设备都是
一主一备的方式---两台设备当一台用
➢使用IRF2前，无论是接入到汇聚，还是 汇聚到核心的双链路上行都是一主一备的 方式---两条链路当一条用
➢使用IRF2后，核心设备和汇聚设备都是
