输电线微风振动分析方法能量平衡法的改进研究
大跨越输电线路微风振动分析优秀毕业论文
2010-05
中文摘要
摘要
随着我国特高压输电线路的大规模建设，输电线的直径、单位长度重量都有 所增大，悬挂点高度也有所增加，使得输电线路更容易产生微风振动。而特高压 输电工程作为影响力十分大的生命线工程，若遭到破坏将导致巨大的经济损失和 其他次生灾害。本文对输电线的微风振动进行了初步的探讨与研究，主要包括： 能量平衡法的改进、利用动力学求解基于解析模型微风振动、基于三节点索单元 模型微风振动分析和考虑抗弯刚度输电线微风振动模型分析，具体如下：
I
重庆大学硕士学位论文
输电线微风振动稳态振幅在考虑抗弯刚度的情况下比未考虑抗弯刚度时计算振幅 偏大，且在低风速下误差较小，高风速下误差可达39.49%，不可忽略。
关键词：输电线；微风振动；Scanlan非线性模型；有限元法；自阻尼
II
英文摘要
Abstract
With the large-scale construction of high-voltage transmission lines in China, the wind vibration is prone to occur due to the increasing of the line diameter, the gravity per length and the suspended height. Its destruction will cause tremendous economic loss and other secondary disasters since high-voltage transmission project is an extremely important lifeline for the society. This paper is a preliminary research of the transmission line VIV, and the specific contents are as follows: the improvement of energy balance method, the solution of VIV on the basis of analytical model through utilizing Dynamics, based on three-node cable element model and based on transmission line VIV model by taking the consideration of bending stiffness analysis, the details are as follows:
《2024年输电导线微风振动防振建模与仿真》范文
《输电导线微风振动防振建模与仿真》篇一一、引言输电导线在运行过程中常常受到各种因素的影响，其中微风振动是一种常见的现象。
尽管微风振动的振幅较小，但长期作用下可能导致导线的疲劳损伤，甚至引发断线等严重事故。
因此，对输电导线微风振动的防振研究具有重要意义。
本文将针对输电导线微风振动的防振建模与仿真进行研究，旨在为实际工程提供理论支持。
二、输电导线微风振动机理分析输电导线微风振动的主要原因是风力作用在导线上产生的周期性激励。
当风经过导线时，会在导线表面产生涡旋，从而引发导线的振动。
此外，导线的张力、档距、线夹等也会影响振动的产生与传播。
为了有效降低微风振动对导线的损伤，需要深入了解其振动机理，为建模与仿真提供理论依据。
三、防振建模针对输电导线微风振动的防振建模，本文主要采用有限元法。
首先，建立导线的三维模型，考虑导线的几何特性、材料特性等因素。
其次，根据微风振动的特点，设定周期性风力激励，并考虑导线的阻尼、张力等影响因素。
最后，通过有限元法求解导线的振动方程，得到导线的振动特性及防振策略。
在建模过程中，需要注意以下几点：一是要考虑导线的实际档距和线夹情况；二是要合理设置风力激励的参数，如风速、风向等；三是要考虑导线的阻尼和张力对振动的影响，以更准确地反映实际情况。
四、仿真分析通过仿真分析，可以验证防振建模的正确性及有效性。
本文采用MATLAB软件进行仿真分析。
首先，根据实际工程数据，设定仿真参数，如导线档距、线夹情况、风速等。
其次，通过仿真得到导线的振动特性及防振效果。
最后，将仿真结果与实际工程数据进行对比分析，以验证模型的准确性。
在仿真过程中，需要注意以下几点：一是要确保仿真参数的准确性；二是要关注仿真结果的可靠性及有效性；三是要对仿真结果进行深入分析，以得出更准确的结论。
五、结论与展望通过本文的研究，建立了输电导线微风振动的防振模型，并进行了仿真分析。
结果表明，该模型能够较好地反映输电导线微风振动的实际情况，为实际工程提供了理论支持。
架空输电导线风致振动的监测分析方法研究
架空输电导线风致振动的监测分析方法研究摘要：随着我国电力事业的快速发展，架空输电线路已成为电力输送的主力军。
但是，架空输电导线正面临着自然气候和环境等因素的影响，导致风致振动成为制约输电可靠性、安全稳定运行的一个重要因素。
通过科学的监测技术和合理的管理措施，有效降低了输电线路风致振动的危害和对电力系统的影响，保障了输电线路的可靠运行和设备的安全性。
同时，还可以对不同的输电线路类型、不同的地形环境、不同的气候条件等进行深入的研究，以检验所提出的方法在不同工况下的适用性和参数设置的科学合理性。
关键词：输电导线；风致振动；监测分析架空输电线路是电力系统的重要组成部分，其稳定运行对于电网的正常运行和供电质量的保证具有重要意义。
然而，在运行过程中，由于悬挂导线的自身重量、风力作用等因素的影响，导线会发生振动现象，不仅存在一定安全隐患，而且会引起金具及杆塔构件松动，甚至出现导线断股、断线,对电网安全运行造成严重影响。
因此，针对架空输电导线的振动问题进行监测分析，对于确保电力系统的稳定运行和社会的和谐发展具有重要的意义。
本文旨在介绍当前常用的架空输电导线风致振动的监测分析方法，以期为相关领域的从业者和科研人员提供参考和帮助。
一、架空输电导线风致振动概念架空输电导线风致振动是指在输电线路运行过程中，受到气流和风的影响，导致导线发生周期性或随机性的振动现象。
在广东某220kV甲线2016年投运。
2022年例行飞行巡检发现N12塔两个悬垂金具线夹之间，三相导线的上子导线由于微风振动导致出现5-6根铝合金绞线断股，占铝合金11.1%-13.3%，现场图片见下图。
这种振动现象会对电力系统和周围环境产生一定的影响，严重情况下，会导致导线断裂、掉落等事故，危及安全性。
输电导线的振动主要包括横向振动、纵向振动和扭转振动三种类型。
其中，横向振动指导线在正常垂直方向上的振动，纵向振动指导线在沿着导线方向上的振动，扭转振动指导线在垂直和水平两个方向上同时发生的振动。

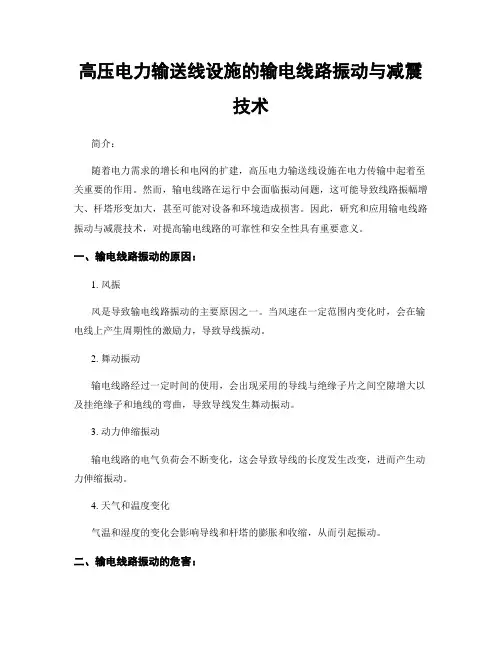

高压电力输送线设施的输电线路振动与减震技术
