无机保温砂浆外墙抹灰技术交底模板
无机保温砂浆外墙
抹灰技术交底
外墙抹灰技术交底
施工单位沈阳双兴建设集团有限公司I 工程名称I 无为碧桂园二期•芷兰湾施工部位外墙交底项目无机保温砂浆外墙抹灰交底日期-11-08
交底内容：
一、一般规定：
1无机保温砂浆墙体保温系统工程施工期间以及完工后24h内，基层及环境空气温度不应低于 5 C。
夏季应避免阳光曝晒。
在5级以上大风天气和雨雪天气不得进行外墙外保温系统的施工。
2施工前，施工单位应编制墙体节能工程专项施工方案，并经监理（建设）单位审查批准后方可实施；
施工单位应对施工作业人员进行技术交底和必要的实际操作培训，作业人员应经过培训并考核合格后方可上岗，并做好技术交底和培训记录。
3墙体保温系统工程必须严格按照经审查合格的设计文件和审查批准的施工方案及节能施工技术标准、规范施工。
严禁擅自变更外墙外保温系统的构造以及保温层的厚度。
4对既有建筑采用无机保温砂浆墙体保温系统进行改造的工程，施工前应按照设计文件和相关标准的规定对原墙面进行专门处理，经建设（业主）、设计、监理和施工等单位的项目负责人验收合格后方可进行墙体保温工程的施工。
5墙体保温工程完工后应做好成品保护。
6无机保温砂浆墙体保温系统施工前，对于采用相同建筑节能设计的构造做法，应在施工现场采用相同材料和工艺制作样板件，样板间经建设（业主）、设计、监理和施工等单位的项目负责人验收确认后，方可进行大面积施工。
样板间的检测结果应符合设计文件和本导则及相关标准的要求。
7无机保温砂浆墙体保温系统的工程质量检测应由具备资质的检测机构承担。
8外墙外保温施工的基层墙体找平层允许偏差值应符合表 6.1.8的规定。
二、施工准备：
2.1基层墙体应经过验收并合格。
施工前应将基层墙面的灰尘、污垢、油渍及残留灰块等清理干净。
基层
表面高凸处应剔平，对蜂窝、麻面、露筋、疏松等部位应清理至坚固处，用 1 : 3水泥砂浆或细石混凝土分层补平，清除外露钢筋头和铅丝头等。
低凹处用水泥砂浆分层补平。
施工孔洞、脚手架眼应封堵修补完毕。
2.2外墙外保温施工前，洞口尺寸、位置应符合设计文件和相关施工质量验收规范要求，并应验收合格；
门窗框或辅框应安装完毕，突出墙面的消防梯、管道、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度预留出间隙。
2.3外脚手架或操作平台、吊篮安全应验收合格。
2.4 施工应准备以下主要机具和设备：1机械设备：垂直运输机械、砂浆搅拌机、手提式电动搅拌器、
手推车、磅秤等；2粉刷工具：锯齿型批刀、平口批刀、铝合金刮刀、托盘、滚筒、冲击钻、螺丝刀、切割机等；
3检测器具：水准仪、经纬仪、钢卷尺、靠尺、塞尺、墨斗、方尺、探针等。
三、材料控制：
3.1 材料进场验收应符合下列规定
1.对系统组成材料的品种、规格、包装、外观和尺寸等进行检查验收，并经监理工程师和建设单位代
表确认，形成相应的验收记录
2.对系统及组成材料的技术性能指标和质量证明文件进行核查，并经监理工程师和建设单位代表确
认，纳入工程技术档案。
进入施工现场用于无机保温砂浆墙体保温系统的材料均应具有出厂合格
证、中文说明书及相关型式检验报告；进口材料应按规定提供入境商品检验合格证明文件；
3.应按(DB34T/1503-)《安徽省无机保温砂浆墙体保温系统应用技术规程》和《建筑节能工程施工质量验收规
范》GB 50411的规定，在施工现场对材料进行抽样复验，复验应为见证取样送检。
3.2使用的材料应符合国家现行有关标准对材料有害物质限量的规定，不得对室内外环境造成污染。
3.3无机保温砂浆墙体保温系统材料在施工过程中应采取防潮、防水等保护措施。
四、施工工艺流程：
4.1涂料饰面外墙外保温节点做法详图：
W_________________________
1Q勵2.5躲蘇我程 ______
朋:2,5删燃豳15需娜)
其中无机保温砂浆厚度除商业一、二、三及幼儿园为30厚无机保温砂浆I型，其它楼栋均为25厚无机保温砂浆I型。
4.2涂料饰面外墙外保温工程施工工艺流程按图示的工序讲行。
墓出址理一扌它
$软..
保谡启好尽
版人rWW£网格布他凶怦七輩
[
抹商屋执超琏3£
慄圖爭野tJ_稅骁收
涂料饰面无机保温砂浆外墙外保温系统施工工艺流程示意图 4.3外墙砖外墙面保温节点做法详图：
外培砖桶I
4.4面砖饰面无机保温砂浆外墙外保温系统工程施工工艺流程按图示的工序讲行。
面砖饰面无机保温砂浆外墙外保温系统工程施工工艺流程示意图
五、施工技术要求：
5.1基层处理和验收检查基层是否满足设计和施工方案要求。
基层应坚实、平整。
对于既有建筑物墙
面，其表面处理应符合设计要求和 2.1条的规定。
5.2吊垂线、套方在建筑外墙大角、外门窗、变形缝及其它必要处应挂垂直基准线，在墙面弹出水平、垂直控制线。
5.3做灰饼、冲筋应使用保温砂浆做标准厚度灰饼，然后冲筋，其厚度以墙面最高处为基准，保温砂浆厚度不小于设计厚度，并进行垂直度检查，门窗洞口及底层墙体的阳角处应设专用护角。
设置系统变形缝按照设计文件的要求，在墙面找平层上弹出系统变形缝相应的位置线，并标出保温层的位置；水平变形缝遇有托架时，可结合托架统一留置，系统变形缝缝宽为20mm，缝内应填嵌防水耐候密封胶，背衬聚乙烯泡沫棒（泡沫棒尺寸应为缝宽的 1.5倍）。
设置托架按照设计文件和专项施工方案要求，在墙面安装经防腐处理的专用托架，托架应采用100mm
长，M10膨胀锚栓固定，锚栓间距不大于500mm。
翻包网粘贴门窗洞口、女儿墙、结构变形缝、系统变形缝、檐口、勒脚等处的保温层终端部位均应在保。
无机保温砂浆(外墙外保温)_技术交底
墙面清理——定灰饼5cm厚---1cm预拌防水砂浆找平---砼面用滚刷或扫帚蘸取界面砂浆均匀涂刷——聚合物砂浆界面一遍——阴角、阳角、门窗洞口角贴耐碱网布增强：——养护至少24h：——做第二遍保温砂浆（4cm厚无机保温砂浆Ｉ型）：——养护至少24h：——锚栓固定——抹0.5cm厚抗裂砂浆（覆盖锚栓孔）---铺设网格布
包转加强；对设置增强网布的护面层，两边的增强网布可在角部实施交错搭接。其包转或交错搭接的宽度均为每边不小于200mm，如下图a或图b
a）采用附加网布包转加强b）增强网布在角部交错搭接
注：高60m以上，加锚固钉，每平方米不少于4个，锚固深度不小于30cm
六、注意事项：
1、现场混料搅拌时，保温砂浆必须整包或整包的倍数进行加水搅拌，严禁将单一包装的保温砂浆分批搅拌，确保保温砂浆的水灰比例；
7,外墙分格缝沿每层楼面高度设6宽凹分隔缝(凹缝深0.4cm)。分格缝应沿凹槽将玻纤网埋入抗裂砂浆内。
8、必须采用机械搅拌；投料顺序：先加砂浆料重量约80％的水，再加砂浆料，开机运转搅拌4~5分钟后视砂浆稠度再适量补水或补料，直至搅拌均匀为止。砂浆稠度控制在80mm左右，现场能够方便操作而不发生流挂为准。
12，在抗裂砂浆可操作时间内，应将裁剪好的玻纤网铺展在第一层抗裂砂浆上，并应将弯曲的一面朝里，沿水平方向绷直绷平，用抹刀边缘线抹压铺展固定，将玻纤网压入底层抗裂砂浆中。然后由中间向上下、左右方向将面层抗裂砂浆抹平整，确保抗裂砂浆紧贴玻纤网，粘结应牢固、表面平整，抗裂砂浆应涂抹均匀。玻纤网搭接宽度不应小于50mm，转角处玻纤网搭接宽度不应小于100mm，上下搭接宽度不应小于80mm，不得使玻纤网皱褶、空鼓、翘边
4、从顶层到底层地面吊垂直线，预留出保温层的厚度5cm，弹好控制线，再做护角。打点、冲筋：用配制搅拌好的保温浆料直接做成厚度为5cm设计要求的灰饼冲筋，达到找平标准。
无机保温砂浆施工技术交底
装修施工阶段，施工垃圾集中堆放区，以利于统一和及时外运。
高温季节施工，施工人员应防止高温中暑、中毒现象。施工现场严禁烟火。
运输、施工所用车辆、机械的废气、噪声等应符合环保要求。
电气装置应符合施工用电安全管理规定。
接受交底人员签名：
交底记录 共 条；计 页
2、相关要求：
（1）内墙做法
所有的抹灰处阳角找方按标筋找平。室内门窗洞口的阳角处，均需做1:1水泥砂浆暗护角高2100,宽50 .
内墙不同材料基体交接处，应铺设钢丝网，与各基体间的搭接宽度不小于150。
抗裂耐碱玻纤网的断裂强度不小750N/50mm，每平方米质量不小于130g。
顶层填充墙采用混凝土空心砌块或蒸压加气混凝土砌块等材料时，墙面粉刷应采取满铺镀锌钢丝网等措施。
（2）通过激光控制进行贴饼和做护角，严格控制灰饼。因楼层层高为2900mm，第一道灰饼离地约80cm左右，第二道离地2000mm；所有窗、柱墙阳角部位均须做好通长的护角。灰饼与护角的砂浆采用1：1水泥砂浆。
（3）灰饼和护角必须达到较高强度后方可进行抹灰。
3、抹灰
（1）抹灰与砌筑的间隔时间至少10天。
③房间方正、必须弹出房间方正线，再根据方正线激光贴灰饼，这样既能保证房间方正又能保证抹灰垂直平整。
④严格控制砂浆配合比，砂浆搅拌人员必须固定，由技术人员进行技术交底，明确砂浆配合比，这样才能保证砂浆本身的质量稳定。
⑤墙面阴阳角线条顺直、阴阳角垂直、方正；阴阳角、门窗上口、窗侧面、线条、孔洞、线盒等细部严格要求加强管理。所有阴阳角要求工人必须用直角尺控制，保证角度是90°。
材料进场后，根据施工平面布置图的不同分布区，分类放整齐，不得乱堆乱放。易燃材料必须有专库存放，并指定专人管理。在消火栓周围3ｍ内不得堆放任何物料。

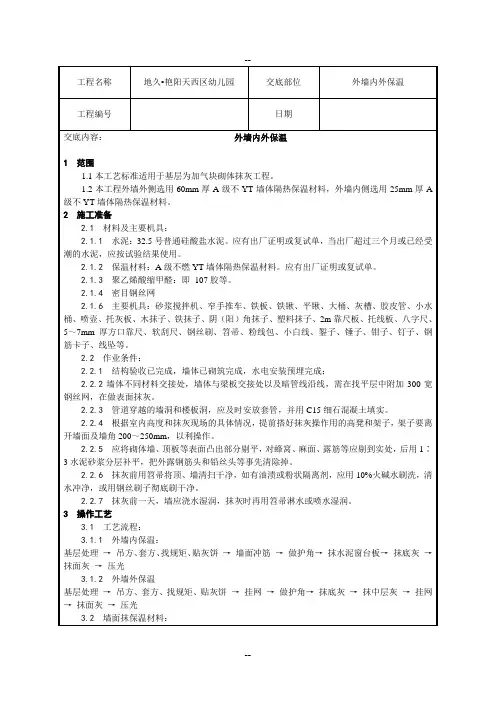

外墙YT活性无机保温砂浆技术交底
3.4.1基层处理
基层墙体必须清理干净，要求墙面无油渍、灰尘、污垢、脱膜剂、风化物、泥土等污物，基层墙体的表面平整度、立面垂直度不得超过5mm。超差部分必须剔凿或用1：3水泥砂浆修补平整。基层墙面若太干燥，吸水性能太强时，应先洒水喷淋湿润。现浇混凝土墙面应事先拉毛，用毛刷甩界面处理剂水泥砂浆在墙面成均匀毛钉状。要求拉毛长度为3-5 mm，做拉毛处理，不得遗漏干燥后方可进行下一道工序。
2.2.5应将砌体墙、顶板等表面凸出部分剔平，对蜂窝、麻面、露筋等应剔到实处，后用1∶3水泥砂浆分层补平，把外露钢筋头和铅丝头等事先清除掉。
2.2.6抹灰前用笤帚将顶、墙清扫干净，如有油渍或粉状隔离剂，应用10%火碱水刷洗，清水冲净，或用钢丝刷子彻底刷干净。
2.2.7抹灰前一天，墙应浇水湿润，抹灰时再用笤帚淋水或喷水湿润。
4.3允许偏差项目，见表9-4。
墙面抹灰允许偏差表9-4
项次
项次
允许偏差(mm)
检验方法
中级
高级
1
立面垂直
5
3
用2m托线板检查
2Байду номын сангаас
表面平整
4
2
用2m靠尺及楔形塞尺检查
3
阴阳角垂直
4
2
用2m托线板检查
4
阴阳角方正
4
2
用20cm方尺和楔形塞尺检查
5
分格条（缝）平直
3
—
拉5m小线和尺量检查
5成品保护
5.1推小车或搬运东西时，要注意不要碰坏口角和墙面。抹灰用的大杠和铁锹把不要靠放在墙上，严禁蹬踩窗台板，防止损坏其棱角。
6.4门窗洞口、墙面、踢脚板等抹罩面灰接槎明显或颜色不一致：抹罩面灰时要注意留施工缝，施工缝要尽量留在阴角处和门窗框边部；室内如遇施工洞口时，可采用甩整面墙的方法。
无机保温砂浆技术交底
无机保温砂浆技术交底无机保温砂浆这玩意儿，在建筑保温领域那可是相当重要！今天就来跟大家好好唠唠无机保温砂浆的技术交底。
我先给大家讲讲啥是无机保温砂浆。
这东西啊，简单说就是一种能给咱房子保温的材料。
就像冬天咱穿厚棉袄一样，它能让房子在冬天不那么冷，夏天不那么热，住着舒服又节能。
要说这无机保温砂浆的施工，那可得讲究不少。
首先得把基层处理好，这就好比咱要化妆，得先把脸洗干净了不是？基层表面不能有灰尘、油污、脱模剂这些乱七八糟的东西。
我之前就碰到过一个工地，基层处理得不干净，结果砂浆抹上去没多久就掉下来了，那叫一个糟心！材料搅拌也有门道。
水和砂浆的比例得拿捏准了，水多了，砂浆稀得跟粥似的，没强度；水少了，又干得跟石头似的，没法施工。
有一次我在工地看到一个新手搅拌，那场面，简直是手忙脚乱，水一会儿多一会儿少，最后整出来的砂浆根本没法用。
抹无机保温砂浆的时候，厚度要均匀。
不能有的地方厚，有的地方薄，不然保温效果可就大打折扣了。
我记得有一回，一个师傅为了赶进度，抹得那叫一个随心所欲，结果验收的时候不合格，又得返工，费时又费力。
还有啊，施工环境也很重要。
不能在下雨天或者温度太低的时候施工。
有一回，一个工地非要在下雨天硬干，结果砂浆被雨水一冲，全白费了。
施工完成后，养护也不能马虎。
得像照顾小宝宝一样精心，保持适当的湿度和温度。
不然砂浆容易开裂，这保温效果可就没法保证啦。
总之，无机保温砂浆的施工，每一个环节都得认真对待，不能有半点马虎。
只有这样，才能保证咱们的房子真正做到冬暖夏凉，节能环保。
希望大家都能记住这些要点，把工作干得漂漂亮亮的！。
无机活性保温砂浆技术交底(1)
外墙保温技术交底一、施工准备无机保温砂浆外墙保温系统，由界面层、聚合物无机保温砂浆保温层、抗裂防护层和饰面层构成，起保温隔热、防护和装饰作用的构造系统。
1、墙面应清理干净、无污染、无油脂、灰尘，墙表面≥10mm的鼓出部分应铲平，并浇水润湿。
吊垂直、套方、找规矩，按厚度要求用无机活性保温砂浆设置灰饼（冲筋）；喷涂界面剂一遍。
干燥度检查：基层面/找平层砂浆干燥程度、潮湿程度、固化强度。
干净度检查：基层面的油污、灰尘、疏松物等影响粘结效果的异物。
表面强度检查：基层面砂浆的表面强度、裂缝、砂眼、空鼓等检查，钻机钻孔检查强度和起砂情况。
3.1.2基层面处理,驱除灰尘、疏松物；钢刷轻打磨：驱除油污；墙面修整处理：修补提高平整和垂直度，提高表面强度；基墙为混凝土，空心砌块、粘土砖等,基材无油污、无灰尘及其它松软附着物，对于基材表面过于干燥或表面温度超过35℃，应在施工前一天用水冲拭表面；如果基面过度凹凸，应用水泥砂浆/硅宇商品砂浆提前补平，以保证保温浆料层厚度均匀；外墙致密基材及松软墙体，必须用界面剂糙化处理。
二、作业条件作业时环境温度不应低于5ºC，风力不应大于10m/s。
严禁雨天时露天施工；雨季施工时应做好防雨措施，当气温低于5ºC施工时，应采取相应的措施。
三、施工程序1、施工顺序：基层清理吊垂直、套方设置找平层灰饼抹水泥砂浆防水砂浆压光设置保温层灰饼配制B型保温砂浆抹第一遍保温砂浆抹第二遍保温砂浆有要求时抹第三遍配制A型保温砂浆随抹随用铁抹子收光保温验收饰面施工。
2、首先用水泥砂浆抹10mm厚的找平层，然后抹保温砂浆；B型保温砂浆第一遍抹压厚度为10mm，保持毛面，待凝。
待第一遍初凝（用手按不动为准），安装钢丝网后，即可抹第二遍，以后以此类推，每遍抹压厚度10~~20mm，最后抹A型保温砂浆。
3、屋面保温砂浆施工同墙面，在A型保温砂浆抹完后，用FS_2反毛孔防水剂（防水剂：水=1:10）连续喷洒三遍。
无机保温砂浆安全技术交底模板
一、交底目的为确保无机保温砂浆施工过程中的安全，降低施工风险，提高施工质量，特制定本安全技术交底。
二、交底对象本交底适用于所有参与无机保温砂浆施工的作业人员。
三、交底内容1. 施工前的准备工作（1）施工前，应充分了解施工现场环境，确保施工区域安全。
（2）检查施工工具、设备是否完好，并确保其符合安全要求。
（3）对参与施工人员进行安全教育，提高安全意识。
2. 施工过程中的安全措施（1）施工人员必须穿戴好个人防护用品，如安全帽、防护眼镜、防尘口罩、防滑鞋等。
（2）施工人员应遵守操作规程，严禁违章作业。
（3）施工过程中，注意高空作业安全，确保作业人员安全。
（4）施工现场应设置警示标志，提醒作业人员注意安全。
（5）施工区域应保持通风良好，避免因材料挥发造成中毒。
3. 施工材料的安全使用（1）无机保温砂浆材料应存放于干燥、通风、阴凉处，避免阳光直射。
（2）使用材料时，应按照产品说明进行操作，不得随意更改配比。
（3）施工过程中，应避免材料接触皮肤，如不慎接触，应及时清洗。
4. 施工现场管理（1）施工现场应保持整洁，施工材料、工具等有序摆放。
（2）施工过程中，不得随意堆放材料，避免造成安全事故。
（3）施工区域应设置专人负责，确保施工安全。
5. 施工结束后的注意事项（1）施工结束后，应及时清理施工现场，消除安全隐患。
（2）对施工区域进行安全检查，确保无安全隐患。
（3）对施工人员进行安全培训，提高安全意识。
四、交底要求1. 施工人员应认真学习本交底内容，了解施工过程中的安全要求。
2. 施工人员应严格按照操作规程进行施工，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
五、附件1. 无机保温砂浆施工安全操作规程2. 施工现场安全管理制度六、交底人：XXX七、交底日期：XXXX年XX月XX日八、接受人：XXX九、签字确认：（施工单位代表）（施工班组负责人）（施工人员代表）注：本模板仅供参考，具体交底内容可根据实际情况进行调整。
外墙无机保温砂浆技术交底
外墙无机保温砂浆技术交底记录名称：周康五村高档住宅外墙保温工程施工技术交底记录施工单位：___工程部位：外墙保温砂浆工序交底提要：材料的品种、规格应符合设计要求，并具备产品合格证和检测报告。
基层应平整、坚实、牢固，无空鼓和裂缝。
施工质量必须符合规范要求，细节施工必须到位。
交底内容：一般规定：1.1 外保温工程施工期间以及完工后24小时内，基层及环境空气温度不应低于5℃。
夏季应避免阳光暴晒。
在5级以上大风天气和雨天不得施工。
1.2 保温工程实施前应编制专项施工方案并经监理（建设）单位批准后方可实施。
施工前应进行技术交底，施工人员应经过培训并经考核合格。
1.3 保温砂浆工程的施工应在基层施工质量验收合格后进行。
避免在潮湿的墙体上做保温层。
原墙面为加气混凝土或马赛克、面砖等旧墙面时，需做专门的界面处理。
施工准备：2.1 基层墙体经过工程验收达到质量标准。
施工前应将基层墙面的灰尘、污垢、油渍及残留灰块等清理干净。
基层表面高凸处应剔平，对蜂窝、麻面、露筋、疏松部分等凿到实处，用1:2.5水泥砂浆分层补平，把外露钢筋头和铅丝头等清除掉。
低处用保温砂浆（或混合砂浆）分层补平，窗台砖应补平。
门窗口与墙体交接处应填补实。
2.2 外保温施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕，伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。
2.3 脚手架或操作平台需验收合格。
脚手架搭设必须符合130的要求。
2.4 施工应准备以下主要机具和设备：1.机械设备：垂直运输机械、砂浆搅拌机或手提式电动搅拌器、磅秤等；2.粉刷工具：锯齿型批刀、平口批刀、铝合金刮尺、托盘、滚筒、冲击钻、螺丝刀、切割机等；3.检测器具：水准仪、经纬仪、钢卷尺、靠尺、塞尺、墨斗、方尺、探针等。
2.5 对采用相同的构造做法，应在现场采用相同工艺制作样板间或样板件，并经有关各方确认后方可实施。
外墙保温砂浆技术交底
抹窗台板时先将窗台基层清理干净，提前浇水湿润，刷掺10%的107胶素水泥浆一道，紧跟抹水泥砂浆面层，抹平压实。待面层颜色要开始变白时，浇水养护2～3d。窗台板下口要求平直，不得有毛刺。
外墙无机保温砂浆工程技术交底
3、施工部位
做保温部位：按设计图纸及变更要求的所有部位，包括门窗洞口四侧面，悬挑板的上下、端部等。
住宅楼外墙（女儿墙）节能采用（2#楼25mm厚）、（11#、12#、13#、14#、24#楼35mm厚）、（15#、25#楼40mm厚）膨胀玻化微珠保温砂浆，抗裂砂浆复合耐碱玻纤网格布，柔性耐水腻子，外墙饰面；
3）、无机轻集料砂浆保温系统组成材料的燃烧性能应符合设计要求和现行国家标准《高层民用建筑设计防火规范》GB50045、《建筑内部装修设计防火规范》GB50222和《建筑设计防火规范》GB50016等的规定。
4）无机轻集料砂浆保温系统组成材料应符合国家现行有关标准对材料有害物质限量的规定，不得对室内外环境造成污染。
3、材料进场验收应符合下列规定：
1）、应对材料的品种、规格、包装、外观和尺寸进行检查验收，并应经监理（建设）单位确认，形成相应的验收记录。
2）、应对材料的质量证明文件进行核查，并应经监理（建设）单位确认，纳入工程技术档案。进入施工现场的无机轻集料砂浆保温系统组成材料应具备出厂合格证、说明书及相关性能型式检测报告。
6)、脚手架或操作平台施工应符合国家现行相标准的规定，脚手架或操作平台应验收合格。
二、操作工艺
基层处理→不同材质墙面外敷钢板网→界面砂浆→吊垂线、套方、弹抹灰厚度控制线→做灰饼、冲筋→砖墙面抹水泥砂浆→35mm厚无机保温砂浆，保温砂浆分两遍成活，第一遍厚度15~20mm，24小时后抹第二遍保温砂浆达到设计厚度→5mm厚抗裂砂浆复合耐碱玻纤网格布一层（用于首层时抗裂砂浆复合耐碱玻纤网格布二层）→抗裂面层施工→弹性底涂、柔性耐水腻子→外墙涂料→验收
（4）、室内抹灰采用高凳上铺脚手板时，宽度不得少于两块（50㎝）脚手架，间距不得大于2m。移动高凳时上面不得站人，作业人员最多不得超过2人。高度超过2m时，应由架子工搭设脚手架。
无机保温砂浆技术交底
一、本技术交底对本工程的总概述：一工程概况本工程为高层住宅建筑..各高层均为框架结构与短肢剪力墙框架结构；本工程无机保温砂浆外墙保温体系是由中空玻化微珠保温隔热干粉、抗裂防渗砂浆、耐碱玻纤网格布及其相配套的施工技术组成的墙体保温体系..二编制依据1、建筑节能设计说明专篇住宅节能50%标准、设计施工图纸、设计变更、设计交底等有效文件2、中华人民共和国建筑法、重庆市建筑管理条例、建设工程质量管理条例、建设工程安全管理条例..3、国家及地方现行施工规范、操作规程、质量验收统一标准和安全检查标准..4、2002年国家颁布的工程建设标准强制性条文——房屋建筑部分..5、本公司具有承建类似工程的经验资料、施工项目管理办法、成熟的企业质量管理体系运行模式的相关资料..6、劳务承包合同..三本工程执行主要现行规范、规程和标准居住建筑节能50%%%设计标准DBJ50-102-2010建筑外窗气密、水密、抗风压性能分级及检测方法GB/T 7106-2008TF无机保温砂浆外墙外保温建筑构造11CJ31无机保温砂浆建筑保温系统应用技术规程DBJ50-103-2010外墙外保温建筑构造10J121屋面节能建筑构造06J204建筑节能门窗一06J607-1重庆市居住建筑节能工程施工质量验收规范修订DBJ50-069-2007无机保温砂浆建筑保温系统应用技术规程DBJ50-103-2010民用建筑外保温系统及外墙装饰防火暂行规定公通字200946号关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知公消201165号关于禁止使用可燃建筑墙体保温材料的通知渝建发〔2011〕22号国家、省市现行的相关建筑节能法律、法规建筑工程施工质量验收统一标准 GB50300-2001建筑施工扣件式钢筋脚手架安全技术规程 JGJ130-2001建筑机械使用安全技术规程 JGJ 33-2001施工现场临时用电安全技术规范 JGJ 46-88塔式起重机操作使用规程 ZBJ 80012-89建安工人安全技术操作规程 DG/TJ08-402-2000建筑施工安全检查标准 JGJ 59-99建筑施工高处作业安全技术规范 JGJ 80-91建设工程项目管理规范 GB50326-2006建设工程文件归档整理规范 GB50328-2001工程建设标准强制性条文——房屋建设部分2002版重庆市的安全生产、文明施工、环保及消防等有关最新规定重庆市建设工程档案进馆室范围、归档内容及重庆市建设工程档案专项验收办法..二、施工工艺流程三、作业条件1.基层墙体经主体工程验收达到质量标准要求..2.基层表面应将表面浮灰、油污等清理干净;大于15mm的凸出物应剔除铲平..3.外墙面上的门窗框、设备穿墙管道;外墙内侧墙面管线、槽盒等应提前安装完毕;并预备出保温层的厚度..4.施工机具、运输设备应备齐;并运行正常..四、施工方法一、施工前准备工作1、做保温前;对墙面平整度大于15mm的部位应剔除或找平;墙面应清理干净;无油污、浮尘、污垢、脱模剂、风化物、涂料、防水剂、泥土等防碍粘结的污物;无裂纹、整体坚实;以确保外保温的质量..2、门、窗框四周应用保温砂浆分层塞密实..3、施工机具：强制式砂浆搅拌机、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、手锤等..常用的检测工具:靠尺、托线板、角尺、探针、钢尺等..二、界面拉毛界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置;先加入1份界面剂再加入1份中砂和1份水泥;搅拌成均匀的砂浆状态..若使用成品界面砂浆时按干粉料:水=4:1 用搅拌机搅拌均匀成浆状..为保证界面砂浆施工的适宜性;合理调整界面剂用量以达到适宜的稀释度..拉毛不宜太厚;但必须保证所有的砼墙面都做到毛面处理..用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上;不得漏刮;拉毛不宜太厚;约为1-2mm..配好的料注意防晒避风;一次配制量应在可操作时间内用完..三打巴、冲筋根据保温设计厚度;在墙面两端顶部吊垂直..根据垂直控制通线做垂直灰饼;再根据两垂直方向灰饼之间的通线;做墙面保温层厚度灰饼;每两饼之间的距离横、竖、斜向不超过2m..灰饼可用保温浆料做;也可用废聚苯板裁成5cm×5cm小块粘贴..四抹保温浆料玻化微珠保温砂浆配制:按干粉料:水=1：1.1～1.3;先将玻化微珠保温砂浆干粉料放入搅拌容器中; 再按比例将水加入;搅拌3-5min;使料浆成均匀膏状;即可使用..浆料必须随配随用;不得回收落地料再二次加水使用..若本技术交底要求的数据与材料厂家提供的说明书不一致时;按厂家提供的说明书为准..需设专人专职进行保温浆料及抗裂砂浆的搅拌;以保证搅拌时间与配合比的准确..保温层浆料应在3h内用完..中空玻化微珠保温砂浆分层抹灰厚度第一遍施工厚度一般在10mm左右;第二遍施工厚度在15mm左右;本工程可分两遍施工..分层施工间隔时间至少应在72小时以上;以不造成第一遍施工基体空鼓为准;保温砂浆施工时应达到贴饼、冲筋的厚度;并用大杠搓平;使墙面平整度达到要求..阴阳角施工时宜从外向内压抹..保温层固化干燥一般约3～4天;方可进行下道工序..保温层验收：抹完保温层后;用检测工具进行检查..保温层应垂直、平整、阴阳角方正、顺直;对不符合要求的墙面;应进行修补;直到达到质量要求后方可进行抗裂砂浆施工..五抗裂砂浆层施工抗裂砂浆干粉料:水按 2.5:1重量比用砂浆搅拌机或手提搅拌器搅拌;先在容器中按比例加入清水;然后慢慢倒入抗裂砂浆干粉;同时用电动搅拌器搅拌至均匀膏状好可使用;抗裂砂浆一次配好后;使用过程中不得任意加水;应在1.5h内用完..抗裂砂浆第一遍抹厚为1-2mm;然后竖向把网格布压入砂浆内;再从中间向四周抹压;搭接横向不小于8cm;纵向不小于10cm;严禁干搭;应平整无褶皱;饱满度达到100%..第二遍抗裂砂浆抹平压实;网格布呈暗格为佳;再压入第二层网格布;最后抹面层抗裂砂浆;总厚度5-8mm;面层应收光压实..有网格布加强层的部位应先施工加强层后再施工标准层网格布..屋面保温厚度详节能设计专篇;使用的材料和网格布必须满足现行规范和规定的要求..外墙面砖饰面的保温体系同涂料饰面的外墙保温构造;不得使用耐碱网格布;应按规定使用热镀锌钢丝网;热镀锌钢丝网的材质和规格应满足国家和地方标准和规定..五、施工注意事项1、操作地点环境最低温度不低于5度;风力不大于6级..2、保温砂浆和抗裂砂浆必须由专业厂家严格按照专业配方配制好的袋装材料;施工时按照要求加水搅拌;不需添加任何外加剂;配制好的砂浆要即时用完..采用机械搅拌方法不得强制性搅拌确保搅拌时间;保证施工质量..施工现场唯一需要加入的就是水;必须严格控制对水的计量;确保水灰比正确..3、施工完毕后应注意成品保护;墙面避免磕碰及水冲浸泡;并保持室内通风干燥;冬季施工注意防冻..每次施工完毕后;要及时清洗施工工具和搅拌器材;以免影响下次使用..4、严格控制分层施工厚度及基层质量检查;防止空鼓及开裂..六、质量验收标准一主控项目1、所用材料品种、质量、性能应符合设计要求和本规程规定性能材料检测报告和出厂合格证..2、保温层厚度及构造做法应符合建筑节能设计要求;保温层厚度不允许有负偏差..3、保温层与墙体以及各构造层之间必须粘接牢固;无脱层、空鼓及裂缝;面层无粉化、起皮、爆灰..二一般项目1、表面平整、洁净、接茬平整、线角顺直、清晰、无明显抹纹;面层无粉化起皮、爆灰现象;毛面纹路均匀一致..2、护角符合施工规定;表面光滑、平顺、门窗框与墙体间缝隙填塞密实;表面平整..3、孔洞、槽、盒位置和尺寸正确、表面平整、洁净、管道后面平整..4、分格缝宽度与深度均匀一致;平整光滑;棱角整齐、顺直..5、滴水线流水坡度正确且顺直..三允许偏差及检验方法七、成品保护1、施工完的墙面、滴水槽、门窗口等处的残存砂浆应及时清理干净..2、升降吊蓝应防止碰撞;对已完的保温墙面;其它工种作业不得损坏墙面;严禁踩踏窗口..3、不得在已完工的墙面上乱写乱画..4、保温层、抗裂层、装饰层在干燥前防止水冲、撞击、振动..5、保温单位现场负责人必须严格对施工范围的工人;监督检查在班前做好成品保护教育..八、其他事项：1.由于本保温工程的施工时间短;为了保证各个节点工期能够按时完成;主体保温单位的每层楼的作业时间应根据工程量及生产计划;合理组织劳动力以及技术力量;在生产计划时间内保质保量完成各个接点工期..2.保温单位的自检制度：每部位、每层楼的保温单位完成后;首先由保温单位班组根据保温工程专项验收规定要求；保温单位还应采用书面技术交底、现场技术交底等;经常对作业工人进行技术工艺和现场安全作业方面的..各工序合格后对所完成的工序按规定严格检查;当本次保温单位工程的施工质量合格后;向监理单位报检..当本次报检的保温单位工程合格后;才可以进行下一道工序..3.主体施工期间;塔吊垂直运输的架料、保温单位的材料必须堆码整齐;防护脚手架上不得堆放任何材料..合理、有计划的吊运;与其他班组在使用塔吊时应互相谦让、和睦相处;做到安全生产、文明施工..4.四口五临边、安全通道;应与主体同时进行搭设..本工程相邻的边有民工的宿舍、钢筋加工场区;外架搭设时着重考虑水平防护架的搭设..在保温单位施工时;不得向下倾倒建筑垃圾;不得高空抛弃任何物品;违者重罚..在属于危险区域的边柱、梁、坡屋面、檐口作业时;应搭设、铺设好脚手架;必须佩戴好安全防护用品..如因未按安全规程施工作业的;将受到严厉的处罚..5.由于本工程标高均不在同一水平面上;保温单位应根据设计图及设计变更和相关规范、规定正确的完成每一道工序..在外架或高空作业时;由于作业面不利于行走;必须佩带好安全带及安全帽..堆放的材料位置;必须采用钢管架搭设牢固;搁置必须平稳..注：未尽事宜采取现场交底、每天作业前交底、每周的周技术交底、楼层技术交底以及安全交底等;作业班组必须按类似交底进行作业..本页为签章页项目部交底人签章：技术负责人：质检负责人：主管工长：分项工长：保温单位接收交底人签章：保温单位总负责人：保温单位现场负责人：。
