第三讲 室外光缆[指南]
室外光缆的敷设方式方法及其敷设要求
室外光缆的敷设方式方法及其敷设要求室外光缆的敷设方式方法及其敷设要求关于室外光缆的常见敷设方法主要有三种，分别是：地下管道敷设（即在地下管道中敷设光缆），直接地下掩埋敷设和架空敷设（即在空中从电线杆到电线杆的敷设。
应视工程条件、环境特点和电缆类型、数量等因素，且满足运行可靠、便于维护的要求和技术经济合理的原则来选择。
）关于这三种敷设方式的敷设方法及要求，长沙光联科技网络为您做出详尽的讲解。
一、地下管道敷设地下管道敷设是光缆敷设工程中被使用很广泛的一种方式，其敷设必须满足如下要求：1、光缆在敷设前应该在管孔内穿放子孔，光缆选1孔同色子管始终穿放，未利用的子管管口应加塞子保护。
2、考虑到敷设过程中都为人工操作，为了减少光缆接头损耗，管道光缆生产厂家应采用整盘敷设。
3、敷设过程中应尽量减少布放时的牵引力，整盘光缆由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4、光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔孔管在人手孔中应露出管孔15cm左右的余长。
5、手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以免渗入泥沙。
6、光缆在人(手)孔内安装时，如果手孔内有托板，光缆就固定在托板上，如果手孔内没有托板，则应将光缆固定在膨胀螺栓上，膨胀螺栓的钩口要求向下。
7、光缆出管孔1 5 cm以内不应作弯曲处理。
8、每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别.9、光缆管道和电力管道必须至少有8cm厚混凝土或30cm厚的压实土层隔开。
二、直埋敷设如果敷设条件下没有可供架空的采用条件并且敷设距离较远时，普遍采用直埋敷设，直埋敷设应该满足以下要求：1、避开酸、碱强腐蚀或化学腐蚀严重的地段;没有相应防护措施时，应避免白蚁危害地带和热源影响或易进外力损伤的区段。
2、光缆应敷设在壕沟里，光缆周围应覆盖包裹厚度不小于100mm的软土或砂层。
3、沿光缆全长应覆盖宽度不小于光缆两侧各50mm的保护板，保护板宜用混凝土制作。
光缆培训课件.
光缆专业基础知识光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式，被称之为“有线”光通信。
当今，光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，已成为世界通信中主要传输方式。
特点：（1)通信容量大、传输距离远；一根光纤的潜在带宽可达20THz。
采用这样的带宽，只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。
400Gbit/s系统已经投入商业使用。
光纤的损耗极低，在光波长为1.55μm附近，石英光纤损耗可低于0.2dB/km，这比任何传输媒质的损耗都低。
因此，无中继传输距离可达几十、甚至上百公里。
(2)信号干扰小、保密性能好；(3）抗电磁干扰、传输质量佳，电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。
(4）光纤尺寸小、重量轻，便于铺设和运输；(5）材料来源丰富，环境保护好，有利于节约有色金属铜。
(6）无辐射，难于窃听，因为光纤传输的光波不能跑出光纤以外。
(7)光缆适应性强，寿命长。
(8）质地脆，机械强度差。
(9）光纤的切断和接续需要一定的工具、设备和技术。
(10）分路、耦合不灵活。
(11）光纤光缆的弯曲半径不能过小（>20cm）(12）有供电困难问题。
一、光缆型号光缆型号一般由五个部分组成，第一部分表示分类，第二部分表示加强构件，第三部分派生（形状、特性等），第四部分表示护层，第五部分表示外护层。
1、分类GY 通信用室外光缆，GM 通信用移动式光缆，GJ 通信用室内光缆，GS 通信用设备内光缆，GH 通信用海底光缆，GT 通信用特殊光缆，GR 通信用软光缆2、加强构件无金属构件，F 非金属加强构件，G 金属重型加强构件，H 非金属重型加强构件3、光缆结构特性无层绞式结构，S 光纤松套被覆结构，J 光纤紧套被覆结构，D 光纤带结构，G 骨架槽结构，X 中心管式结构，T 填充式结构，B 扁平结构，Z 阻燃结构，C 自承式结构，E 护层椭圆截面4、光缆护套Y 聚乙烯，V 聚氯乙烯，F 氟塑料，U 聚氨脂，E 聚脂弹性体A 铝带-聚乙烯粘结护套，S 钢带-聚乙烯粘结护套，W 夹带钢丝的钢带-聚乙烯粘结护套，L 铝，G 钢，Q 铅5、光缆外护套（1）铠装0 无铠装，2 双钢带，3 细圆钢丝，4 粗圆钢丝，5 皱纹钢带6 双层圆钢带（2）外被层或外套1 纤维外护套，2 聚氯乙烯护套，3 聚乙烯护套，4 聚乙烯护套加敷尼龙护套，5 聚乙烯管常用型号列表：名称型号结构特点敷设方式中心管式光缆GYXTY室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆架空、农话GYXTS室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆架空、农话GYXTW室外通信用、金属加强构件、中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护套光缆架空、管道、农话层绞式光缆GYTA室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆架空、管道GYTS室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆架空、管道、也可直埋GYTA53室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTY53室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTA33室外用通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、单细钢丝铠装聚乙烯外护层光缆爬坡直埋GYTY53+33室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢铠装聚乙烯套+单细钢丝铠装聚乙烯外护层光缆直埋、水底GYTY53+333室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯套+ 双细钢丝铠装聚乙烯外护层光缆直埋、水底光纤带光缆GYDXTW室外通信用、金属加强构件、光纤带中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护层架空、管道、接入网GYDTY室外通信用、金属加强构件、光纤带、松套层绞、全填充聚乙烯护层光缆架空、管道、接入网GYDTY53室外通信用、金属加强构件、光纤带松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋、接入网GYDGTZY室外通信用、金属加强构件、光纤带、骨架、全填充、阻燃聚烯烃粘结护层光缆架空、管道、接入网非金属光缆GYFTY室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆架空、高压电感应区域GYFTY05室外通信用、非金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯保护层光缆架空、槽道、高压电感应区域GYFTY03室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆加空、槽道、高压电感应区域GYFTCY室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆自承悬挂于杆塔上电力光缆GYTC8Y室外通信用、金属加强构件、松套层绞、全填充、聚乙烯套8 字形自承式光缆自承悬挂于杆塔上阻燃光缆GYTZX室外通信用、金属加强构件、松套层绞、全填充、钢-阻燃聚烯烃粘结护层光缆架空、管道、无卤阻燃场合防蚁光缆GYTA04室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯护套加尼龙外护层光缆管道、防蚁场合GYTY54室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装、聚乙烯护套加尼龙外护层光缆直埋、防蚁场合室内光缆GJFJV室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆室内尾纤或跳线GJFJZY室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆室内尾纤或跳线GJFDBZY室内通信用、非金属加强件、光纤带、扁平型、阻燃聚烯烃护层光缆室内尾纤或跳线下图为实际光缆的外层标示：上图所表示的光缆与及意思是：室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆。
中兴通讯 通信用室外光缆 使用说明书
GYT A 、GYA 、GYT A53、GYT A33、GYTS 、GYS 、GYTS53、GYTS33、GYFY 、GYFTY 、GYXTY 、GYXTW 、GYDT A 、GYDTS 、GYDXTW 、GYTC8S 型及其派生型通信用室外光缆使用说明书长飞光纤光缆股份有限公司Y angtze Optical Fibre and Cable JointStock Company Ltd.MDS 编号：203 023 版本编号：C6 发布日期：2014年8月1适用范围尊敬的长飞用户，衷心感谢您选用长飞产品。
为了方便您使用，请仔细阅读《使用说明书》。
本产品是按照供需双方合同生产和提供的。
本说明书适用GYTA、GY A、GYTA53、GYTA33、GYTS、GYS、GYTS53、GYTS33、GYFY、GYFTY、GYXTY、GYXTW、GYDTA、GYDTS、GYDXTW、GYTC8S型式及其派生型式的光缆。
建议按《使用说明书》的要求使用。
2光缆选择使用请用户依据有通信线路工程专业设计资质的单位意见和/或建议选择使用光缆。
光缆的敷设、连接、安装和维护应由专业人员或在专业人员的指导下进行。
光缆的选择使用应根据光缆线路传输速度或容量、传输距离、传输设备的要求等因素选择光缆中光纤的类型和数量，应根据光纤通信工程的环境条件如是否适合架空、管道、直埋、浅水下敷设等、以及气候条件、敷设环境的特殊要求等选择光缆的型式。
经过雷击区或附近有强电场的环境时，应考虑选择非金属结构的光缆，进入室内如机房、建筑物、隧道的光缆应考虑护层的阻燃特性要求，在某些环境条件下应考虑防鼠、防蚁等特殊要求。
光缆敷设应由有资质的施工单位、人员、监理单位，按国家有关施工标准进行。
本说明书是对这些标准和要求的补充，应予以采用。
光缆线路应定期检查和维护，以便发现线路周围环境的变化和可能产生的影响，并及时采取措施。
请建设、施工、监理、设计单位在敷设光缆前再进行一次检查，以确保正确选用本公司产品。
光缆外线培训
包括光纤接续 和接头盒的封 装 需要接头器材 -接头盒 需要配合的机 具有：光缆接 续车、光纤熔 接机、汽油发 电机、 OTDR
光缆经终端盒 熔接分出尾纤 使用光纤熔接机 和OTDR表
两个中继站间 的光路测试 使用仪表： OTDR、稳定 光源和光功率 计
装吊线
(7/2.2mm)
使用5t以下汽车 起重机 安装撑杆
外线工程
分类
架空光缆工 程
英文名称
Aerial FOC
优点
费用低 工期短 施工环境限制少 光缆不易受损 安全性好
缺点
易受破坏 安全性不好
用途
适合于山区，乡村等地 区，一般用于本地中继 网 适合于地形较平坦的地 区，一般用于长途骨干 网 主要用于城市等空间较 小的地区(但硅芯管长 途管道光缆已普及)。 跨越大洋的国际通信光 缆 适合于利用电力部门已 有的杆塔进行光缆的加 挂 实现光纤到用户，在目 前的大中城市写字楼、 商务中心用途较广
– 外配产品
综合技术和经济因素，进行光缆、接头盒产品的选型和应用 光缆外线工程相关的管道、配线架、人手孔和其他配套材料的选 取与应用 工程项目中各种机械机具、仪器仪表的配型与商务技术支持
外线工程
施工规范
国际标准规范(IEC/ITU/IEEE/ANSI) 中国国标行标等规范(GB/YD) 当地国的行业水准和既有规范 路由长度：地图粗测/GE模拟/工勘获取 路面状况、沿途地形地貌信息：GE模拟分析/工勘获取 防保护工作量：GE模拟分析/工勘获取 风速、冰凌等气候条件：资料调取/工勘获取 测算法：将工程量代入移植后的国内概预算框架体系进行估算 招标询价法：直接与外包施工队洽谈工程量单价 经验估算法：建立历史项目单项成本水平库，根据项目时间水平进行 相应调整 工程界面：风险控制，路权、施工许可、损害赔偿等 工程实施计划：工期控制，工期安排将产生相当大的成本浮动 物流：外线的运输和仓储点较为分散 外包策略：售前与售后执行的外包磋商
室外中心束管式光缆

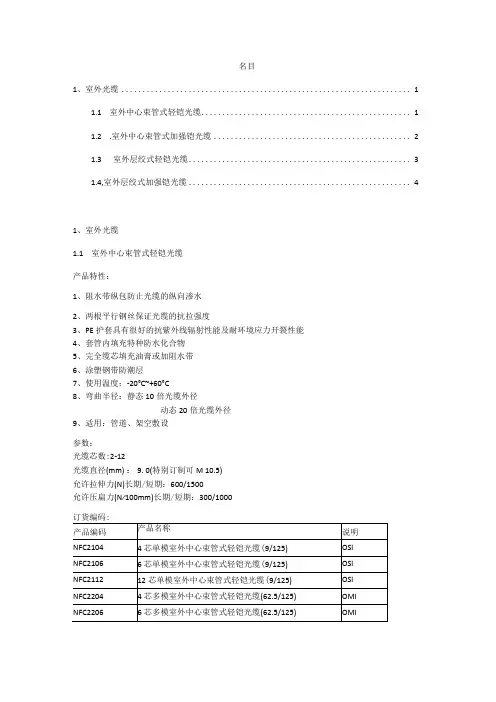

名目1、室外光缆 (1)1.1室外中心束管式轻铠光缆 (1)1.2.室外中心束管式加强铠光缆 (2)1.3室外层绞式轻铠光缆 (3)1.4,室外层绞式加强铠光缆 (4)1、室外光缆1.1室外中心束管式轻铠光缆产品特性：1、阻水带纵包防止光缆的纵向渗水2、两根平行钢丝保证光缆的抗拉强度3、PE护套具有很好的抗紫外线辐射性能及耐环境应力开裂性能4、套管内填充特种防水化合物5、完全缆芯填充油膏或加阻水带6、涂塑钢带防潮层7、使用温度：-20°C~+60°C8、弯曲半径：静态10倍光缆外径动态20倍光缆外径9、适用：管道、架空敷设参数：光缆芯数:2-12光缆直径(mm) ： 9. 0(特别订制可M 10.5)允许拉伸力(N)长期/短期：600/1500允许压扁力(N∕100mm)长期/短期：300/10001.2、室外中心束管式加强铠光缆产品特性：1、阻水带纵包防止光缆的纵向渗水2、两根平钢丝保证光缆的抗拉强度3、PE护套具有很好的抗紫外线辐射性能及耐环境应力开裂性能4、双层铠装保证光缆具有良好的抗压和耐腐蚀性能5、使用温度：-40℃~+60℃6、弯曲半径：静态10倍光缆外径动态20倍光缆外径7、适用于管道、架空和直埋敷设参数：光缆芯数：2-12光缆直径(mm) ：12.2允许拉伸力(N)长期/短期：IoOc)/3000允许压扁力(N∕100mm)长期/短期：IOOO/3000订货编码：13、室外层绞式轻铠光缆产品特性：1、精确掌握光纤的余长保证了光缆具有很好的抗拉性能和温度特性2、良好的抗压性及松软性3、单根钢丝中心加强件4、松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性爱护5、100%缆芯填充6、良好的阻水材料防止光缆纵向渗水7、使用温度：-40C~+60C8、弯曲半径：静态10倍光缆外径动态20倍光缆外径9、适用：管道和架空敷设1.4、室外层绞式加强铠光缆产品特性：1、精确掌握光纤的余长保证了光缆具有很好的抗拉性能和温度特性2、良好的抗压性及松软性3、单根钢丝中心加强件4、松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性爱护5、100外缆芯填充6、涂塑铝带(APL)防潮层及双面涂塑，双面涂塑钢带(PSP)提高光缆的防透潮力量7、使用温度：-40C~+60C8、弯曲半径：静态12. 5倍光缆外径动态25倍光缆外径9、适用：直埋、管道和架空敷设参数：。
光缆培训课件.
光缆专业基础知识光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式，被称之为“有线”光通信。
当今，光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，已成为世界通信中主要传输方式。
特点：（1)通信容量大、传输距离远；一根光纤的潜在带宽可达20THz。
采用这样的带宽，只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。
400Gbit/s系统已经投入商业使用。
光纤的损耗极低，在光波长为1.55μm附近，石英光纤损耗可低于0.2dB/km，这比任何传输媒质的损耗都低。
因此，无中继传输距离可达几十、甚至上百公里。
(2)信号干扰小、保密性能好；(3）抗电磁干扰、传输质量佳，电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。
(4）光纤尺寸小、重量轻，便于铺设和运输；(5）材料来源丰富，环境保护好，有利于节约有色金属铜。
(6）无辐射，难于窃听，因为光纤传输的光波不能跑出光纤以外。
(7)光缆适应性强，寿命长。
(8）质地脆，机械强度差。
(9）光纤的切断和接续需要一定的工具、设备和技术。
(10）分路、耦合不灵活。
(11）光纤光缆的弯曲半径不能过小（>20cm）(12）有供电困难问题。
一、光缆型号光缆型号一般由五个部分组成，第一部分表示分类，第二部分表示加强构件，第三部分派生（形状、特性等），第四部分表示护层，第五部分表示外护层。
1、分类GY 通信用室外光缆，GM 通信用移动式光缆，GJ 通信用室内光缆，GS 通信用设备内光缆，GH 通信用海底光缆，GT 通信用特殊光缆，GR 通信用软光缆2、加强构件无金属构件，F 非金属加强构件，G 金属重型加强构件，H 非金属重型加强构件3、光缆结构特性无层绞式结构，S 光纤松套被覆结构，J 光纤紧套被覆结构，D 光纤带结构，G 骨架槽结构，X 中心管式结构，T 填充式结构，B 扁平结构，Z 阻燃结构，C 自承式结构，E 护层椭圆截面4、光缆护套Y 聚乙烯，V 聚氯乙烯，F 氟塑料，U 聚氨脂，E 聚脂弹性体A 铝带-聚乙烯粘结护套，S 钢带-聚乙烯粘结护套，W 夹带钢丝的钢带-聚乙烯粘结护套，L 铝，G 钢，Q 铅5、光缆外护套（1）铠装0 无铠装，2 双钢带，3 细圆钢丝，4 粗圆钢丝，5 皱纹钢带6 双层圆钢带（2）外被层或外套1 纤维外护套，2 聚氯乙烯护套，3 聚乙烯护套，4 聚乙烯护套加敷尼龙护套，5 聚乙烯管常用型号列表：名称型号结构特点敷设方式中心管式光缆GYXTY室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆架空、农话GYXTS室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆架空、农话GYXTW室外通信用、金属加强构件、中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护套光缆架空、管道、农话层绞式光缆GYTA室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆架空、管道GYTS室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆架空、管道、也可直埋GYTA53室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTY53室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTA33室外用通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、单细钢丝铠装聚乙烯外护层光缆爬坡直埋GYTY53+33室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢铠装聚乙烯套+单细钢丝铠装聚乙烯外护层光缆直埋、水底GYTY53+333室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯套+ 双细钢丝铠装聚乙烯外护层光缆直埋、水底光纤带光缆GYDXTW室外通信用、金属加强构件、光纤带中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护层架空、管道、接入网GYDTY室外通信用、金属加强构件、光纤带、松套层绞、全填充聚乙烯护层光缆架空、管道、接入网GYDTY53室外通信用、金属加强构件、光纤带松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋、接入网GYDGTZY室外通信用、金属加强构件、光纤带、骨架、全填充、阻燃聚烯烃粘结护层光缆架空、管道、接入网非金属光缆GYFTY室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆架空、高压电感应区域GYFTY05室外通信用、非金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯保护层光缆架空、槽道、高压电感应区域GYFTY03室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆加空、槽道、高压电感应区域GYFTCY室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆自承悬挂于杆塔上电力光缆GYTC8Y室外通信用、金属加强构件、松套层绞、全填充、聚乙烯套8 字形自承式光缆自承悬挂于杆塔上阻燃光缆GYTZX室外通信用、金属加强构件、松套层绞、全填充、钢-阻燃聚烯烃粘结护层光缆架空、管道、无卤阻燃场合防蚁光缆GYTA04室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯护套加尼龙外护层光缆管道、防蚁场合GYTY54室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装、聚乙烯护套加尼龙外护层光缆直埋、防蚁场合室内光缆GJFJV室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆室内尾纤或跳线GJFJZY室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆室内尾纤或跳线GJFDBZY室内通信用、非金属加强件、光纤带、扁平型、阻燃聚烯烃护层光缆室内尾纤或跳线下图为实际光缆的外层标示：上图所表示的光缆与及意思是：室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆。
光缆知识ppt课件
第2章 通信光缆的类型与结构
4) 护套代号 Y——聚乙烯护套； V——聚氯乙烯护套； U——聚氨脂护套； A——铝－聚乙烯粘结护套(简称A护套)； S——钢－聚乙烯粘结护套(简称S护套)； W——夹带平行钢丝的钢－聚乙烯粘结护套(简称W护套)； L——铝护套； G——钢护套； Q——铅护套。
第2章 通信光缆的类型与结构
第2章 通信光缆的类型与结构 图2-5 6芯室内分支光缆结构
第2章 通信光缆的类型与结构 图2-6 6芯分支光缆实物图
第2章 通信光缆的类型与结构
3) 互连光缆 互连光缆是为布线系统中的传输设备互连所设计的光缆， 使用的是单纤和双纤结构。这种光缆连接容易，在楼内布线 中它们可用作跳线，如图2-7、图2-8所示。 互连光缆直径小，弯曲半径小，更易敷设在空间受限的 场所，它们可以简单直接，或在工厂进行预先连接作为光缆 组件用在工作场所，或作为交叉连接的临时软线。
第2章 通信光缆的类型与结构
(2) 紧套光纤光缆的特点是光缆中光纤无自由移动的空 间。紧套光纤在光纤预涂覆层外直接挤下一层合适的塑料紧 套层。紧套光纤光缆直径小，重量轻，易剥离、敷设和连接， 但高的拉伸应力会直接影响光纤的衰减等性能，即它的弯曲 性能比松套光纤光缆差。
(3) 半松半紧光纤光缆中的光纤在光缆中的自由移动空 间介于松套光纤光缆和紧套光纤光缆之间。
第2章 通信光缆的类型与结构 图2-12 中心管式光缆结构
第2章 通信光缆的类型与结构 图2-13 中心管式光缆实物图
第2章 通信光缆的类型与结构
中心管式光缆的优点是：光缆结构简单、制造工艺简捷， 光缆截面小、重量轻，很适宜架空敷设，也可用于管道或直 埋敷设。中心管式光缆的缺点是：缆中光纤芯数不宜过多 (如分离光纤为12芯、光纤束为36芯、光纤带为216芯)，松 套管挤塑工艺中松套管冷却不够，成品光缆中松套管会出现 后缩，光缆中光纤余长不易控制等。
室外光缆架空方法汇总
杆路工程1.1 立杆1.1.1 电杆洞深应符合表1.1.1的规定，洞深偏差为±50mm。
表1.1.1 电杆洞深表注：1．本表适用于中、轻负荷区通信线路。
重负荷区的杆洞深度应按本表规定值另加100～200mm。
2．12m以上的特种电杆的洞深应按设计文件规定实施。
2.1.2 按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m。
2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。
电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。
2．角杆应在线路转角点内移。
水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。
因地形限制或装撑木的角杆可不内移。
3．终端杆应向拉线侧倾斜100～200mm。
1.2 接杆1.2.1 应按设计规定的长度、方式、方法进行电杆接长。
1.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。
1.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。
1.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。
1.2.5 木杆的单接杆、品接杆规格应符合图2.2.5的要求。
图2.2.5-1 单接杆图图2.2.5-2 品接杆图1.3 杆根装置1.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。
卡盘、抱箍型号、规格见附录B。
木杆杆根装置应用横木，以４.0mm钢线缠绕固定。
1.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。
2．杆距长度不等时应装在长杆档侧。
1.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。
光缆相关讲义知识整理
OM3 OM3-300 在300米距离内达到万兆
中心传输部分也是5 0微米，为万兆光纤
OM3-500 在550米距离内达到万兆
