VCM 生产工艺一、生产工艺分类：VCM生产按生产工艺分有：电石法（天然气乙炔法）、联合法、氧氯化法和平衡氧氯化法。
几种生产工艺相比，电石法和联合法具有能耗大、成本高、汞污染和电石渣严重等缺点。
平衡氧氯化法在生产过程中氯化氢是平衡的，不需由外部进入，具有规模大、能耗低、经济效益好、有利于环保等优点，是目前世界上较先进和经济的生产方法。
拥有氧氯化生产的主要专利厂商有日本三井东压、德国HOECHSTEVG SOLVAY 美国GEON DOW PPG等。
我国VCM的生产始于1958年。
2001年采用平衡氧氯化法生产PVC 的总能力为87万t/a，其中上海天原氯碱股份有限责任公司（30 万t/a）、齐鲁石化公司（23 万t/a）、北京化工二厂股份公司（16万t/a）、渤海化工集团大沽化工厂（10万t/a）、锦化化工集团有限责任公司（8万t/a）等成为我国VCM和PVC生产的大型骨干企业。
二、生产工艺特点：本项目具有乙烯和氯气两种原料，将采用平衡氧氯化法工艺。
平衡氧氯化法生产VCM主要由直接氯化、氧氯化、EDC裂解和精馏、VCMt馏等部分组成。
1、直接氯化单元乙烯与氯气在三氯化铁催化剂的作用下反应生成二氯乙烷(EDC)，根据反应条件和EDC的不同出料方式分为高温氯化和低温氯化二种技术。
⑴咼温氯化乙烯和氯气采用低压和90C左右进行直接氯化反应。
高温氯化生产的特点是：EDC气相塔顶出料不带走催化剂，所以无需补加，也无需水洗脱铁和干燥，无废水产生；产品EDC屯度高，可不经精制直接去裂解；反应热移出方便、热效率高。
不足之处是所有与液体接触的设备都需使用合金钢、不锈钢材料，投资较高。
⑵低温氯化乙烯和氯气在50C左右进行反应，EDC液相出料，反应生成热由较复杂的外循环冷却器导出，EDC需经水洗除催化剂、碱洗和干燥，流程较长。
低温氯化的特点是消耗催化剂多，需经常补充，但新型的氯化反应器则不存在催化剂补充问题。
反应热不能利用，能耗大。
氯乙烯生产工艺简介
乙烯直接氯化n二经济可行性n乙烯直接氯化法没有乙烯氧氯化法的edc12二氯乙烷精制和edc裂解生产单元可以节省edc裂解燃料消耗这一项就可使每吨vcm氯乙烯生产成本降低200元另外乙烯取代反应的反应热比乙烯加成反应小因此可以节省冷却介质40此外edc精制单元消耗的加热蒸汽塔顶冷却介质运转设备耗能等在乙烯直接氯化法中不需要所以节能也是较显著的
氯乙烯生产工艺简介
作者：郭 利 云 王 帆 白燕洁
氯乙烯生产工艺简介
氯乙烯单体(VCM)是生产聚氯乙烯树脂的主要原 料，其产品的质量和成本直接影响到聚氯乙烯树脂 的质量和成本。 氯乙烯生产工艺经历了较长时间的生产和工艺 改造，产生了电石法、二氯乙烷法等工艺，发展到 目前世界上最先进的平衡氧氯化工艺，该工艺流程 长、能耗高、三废污染严重。近十几年来，为降低 氧氯化中的能耗问题和环境污染问题，保持资源与 环境的可持续发展，各大公司纷纷改进及开发研究 新的氯乙烯生产工艺，以最大限度地降低成本，提 高产品的质量和市场竞争力。
各种路线比较
路线 乙炔 法 联合法 烯炔法 平衡氧 二氯乙 氯化法 烷法
项目 建厂投资 原料成本 使用规模 自动化要 求 最小 最大 小-大 低 低 高 中-大 高 最高 低 大 高 高 低 大 高 高 最低 大 高
平衡氧氯化生产氯乙烯-乙烯直接氯化
一、技术可行性 乙烯直接氯化合成二氯乙烷在平衡氧氯化生 产氯乙烯工艺中是一个较简单的反应单元。该 反应可在常温、无催化剂条件下进行，但同时 生成多种氯化副产物。主反应如下：
主要合成路线
（3）联合法和烯炔法 用乙烯氯气为原料合成氯乙烯，要经过两步反应。第一 步是乙烯与氯气加成生成1，2-二氯乙烷（EDC）；第 二步是1，2-二氯乙烷裂解脱氯化氢生成氯乙烯。
(完整版)VCM生产工艺简介
三、转化生产工艺
转化器主要副反应：
C2H2+H2O
CH3CHO
C2H3Cl+HCl
C2H4Cl2
触媒中毒副反应：
HgCl2+H2S
HgS+2HCl
3HgCl2+PH3
(HgCl)3P+3HCl
混合器过氯副反应：
Cl2+C2H2
C2HCl+HCl
三、转化生产工艺
酸雾捕集器
工作容积 19m3
换热面积 20㎡
设计压力： 0.22MPa 0.375 MPa
耐压试验压力： 0.275 MPa 0.47 MPa
换热面积： 27m2
全容积：
15.5m 3
材质： 视镜
碳钢
氯气
二、二合一生产工艺
合 成 炉
二、二合一生产工艺
降膜吸收塔 材质： CS、石墨 公称面积： 40M2 外形尺寸：Φ830*5025mm 允许压力：管程0.3 MPa
三、转化生产工艺
触媒：高效环保多元复合型氯化汞 触媒（IV型）
该触媒用密闭法工艺制造，采 用酸化处理后的活性炭浸渍氯化高 汞溶液后干燥制成，并加入了多种 助催化剂配方，该种触媒在热稳定 性、抗毒性、抗积炭、抗结块、环 保等方面都比较好。
HgCl2：10.5～12.5% 助催化剂：2.04～3.15% 水分含量：≤0.3% 机械强度：≥95% 装填密度：550～600克/升
二、二合一生产工艺
二、二合一生产工艺
反应原理：氢气和氯气在加热条件下，会迅
速反应生产氯化氢，其主反应式为：
H2+Cl2 2HCl↑+44.126kJ/mol
副反应： 2H2+O2
VCM生产工艺及特点
VCM生产工艺一、生产工艺分类:VCM生产按生产工艺分有：电石法（天然气乙炔法)、联合法、氧氯化法和平衡氧氯化法.几种生产工艺相比，电石法和联合法具有能耗大、成本高、汞污染和电石渣严重等缺点。
平衡氧氯化法在生产过程中氯化氢是平衡的,不需由外部进入,具有规模大、能耗低、经济效益好、有利于环保等优点，是目前世界上较先进和经济的生产方法。
拥有氧氯化生产的主要专利厂商有日本三井东压、德国HOECHST、EVC、SOLVAY、美国GEON、DOW、PPG等。
我国VCM的生产始于1958年。
2001年采用平衡氧氯化法生产PVC的总能力为87万t/a,其中上海天原氯碱股份有限责任公司（30万t/a）、齐鲁石化公司（23万t/a）、北京化工二厂股份公司(16万t/a）、渤海化工集团大沽化工厂（10万t/a)、锦化化工集团有限责任公司(8万t/a)等成为我国VCM和PVC 生产的大型骨干企业。
二、生产工艺特点:本项目具有乙烯和氯气两种原料，将采用平衡氧氯化法工艺。
平衡氧氯化法生产VCM主要由直接氯化、氧氯化、EDC裂解和精馏、VCM精馏等部分组成。
1、直接氯化单元乙烯与氯气在三氯化铁催化剂的作用下反应生成二氯乙烷(EDC)，根据反应条件和EDC的不同出料方式分为高温氯化和低温氯化二种技术。
⑴高温氯化乙烯和氯气采用低压和90℃左右进行直接氯化反应.高温氯化生产的特点是：EDC气相塔顶出料不带走催化剂，所以无需补加，也无需水洗脱铁和干燥，无废水产生；产品EDC纯度高，可不经精制直接去裂解；反应热移出方便、热效率高。
不足之处是所有与液体接触的设备都需使用合金钢、不锈钢材料，投资较高。
⑵低温氯化乙烯和氯气在50℃左右进行反应，EDC液相出料,反应生成热由较复杂的外循环冷却器导出，EDC需经水洗除催化剂、碱洗和干燥,流程较长。
低温氯化的特点是消耗催化剂多，需经常补充，但新型的氯化反应器则不存在催化剂补充问题。
反应热不能利用，能耗大.有一定的尾气损失，尾气中含氧必须用氮气稀释,造成氮气消耗的增加。
年产30万吨氯乙烯(VCM)_工艺设计毕业论文 精品

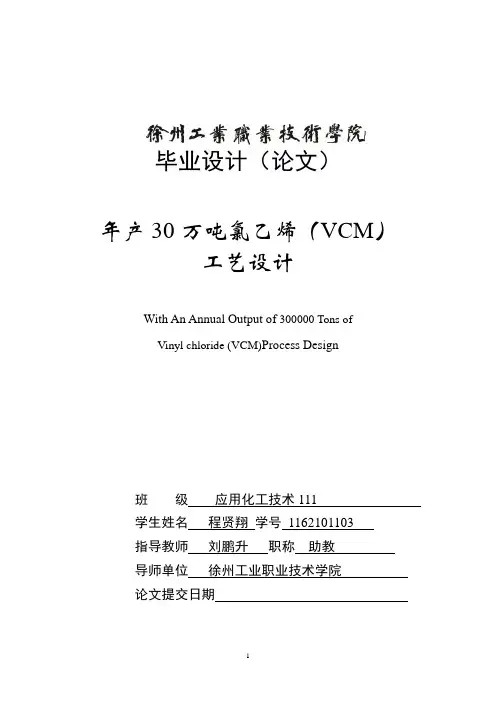

毕业设计（论文）年产30万吨氯乙烯（VCM）工艺设计With An Annual Output of 300000 Tons ofVinyl chloride (VCM)Process Design班级应用化工技术111学生姓名程贤翔学号1162101103指导教师刘鹏升职称助教导师单位徐州工业职业技术学院论文提交日期徐州工业职业技术学院毕业设计（论文）任务书课题名称年产30万吨氯乙烯（VCM）的工艺设计课题性质科学实验设计班级应用化工技术111班学生姓名程贤翔学号1162101103指导教师刘鹏升导师职称助教一．选题意义及背景氯乙烯单体(VCM)是生产聚氯乙烯树脂的主要原料，其产品的质量和成本直接影响到聚氯乙烯树脂的质量和成本。
