耐压测试仪点检作业指导书
耐压测试仪作业指导书—范文
耐压测试仪作业指导书—范文1. 适用范围:适用于CJ2672S 耐压测试仪的操作和管理。
2. 职责：操作员：仪器的使用与日常保养,仪器的测试与管理。
3. 操作步骤：3.1、开机前检查:3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。
3.2、操作步骤：3.2.1、将调压旋钮逆时针调到头，接通电源，将电源开关打开，此时仪器显示屏点亮；预热15 分钟，待机内达到热平衡后，方可进行测试。
3.2.2 、根据被测元件的要求设置相应测试条件.1设定输出电压：根据检验规格的要求设置“AC/DC'开关至所需要的电压种类，AC为交流档，DC 为直流档。
2、设定电流量程：根据检验规格对被测产品的要求设置电流量程，将“测试/预置”键按下，其它按键全部弹起，选择右边对应的电流量程档，调节“电流调节”电位器，使漏电流数显表显示需要测量的电流值。
设置完成后，将“测试/预置”键弹起，至测试位置。
3、设定测试时间：将“手动/ 定时”功能键按下去，依检验规格要求设定定时的时间，一般设置为60 秒。
323、被测试产品的一端连接与高压输出孔，如选择的电压为AC,则应选用AC高压输出孔，如选择的电压为DC,则应选用DC高压输出孔，另一端连接于仪器接地端（COM）。
3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值；在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。
3.2.5、停机步骤：测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。
3.3、仪器重要参数：3.3.1、输出电压：AC:0~5KV, DC:0~5KV精度+/-5%。
耐压机点检规范作业指导书
5.1.3将耐压机设置为：2800V/10mA/1S，重复5-1-2动作，但此时耐压机警示灯不亮，同时蜂鸣器不报警。
5.1.4将耐压机设置为：3700/5mA/1S，重复5-1-2动作，但此时耐压机警示不亮，同时蜂鸣器不报警。
5.1.8点检合格之后，将机器调整到以下要求（备注：机器允许：±5V误差）：
5.1.8.1带电子镇流器测试电压为：1500V，漏电流：5mA,时间为：1秒。
5.1.8.2不带电子镇流器测试电压为：1500V，漏电流：0.5mA,时间为：1秒。
6.引用程序
《耐压测试作业指导书》
7.注意事项：
耐压机点检、测试说时，不允许触摸产品及测试端，请注意人身安全。
8.表格：
《耐压机点检记录表》
5.1.5将耐压机设置为：3300亮，同时蜂鸣器不报警
5.1.6将耐压机设置为：300/5mA/1S，将2测试线短接后，耐压机警示灯亮，同时蜂鸣器报警，为测试线与机器合格。
5.1.7如通过以上测试，则耐压机点检合格，结果记录于“耐压机点检记录表”，点检频率为2H/次。
1、目的
旨在通过对测试产品耐压检查，确保产品漏电符合安规要求
2.适用范围：
本公司操作耐压机时点检使用。
3.管理权责：
主主要权限：使用单位。
协部门：品管部。
4.作业前准备：
1、耐压测试头。
2、备妥“耐压机点检记录表”。
5.作业程序：
5-1功能点检：（使用单位执行）。
5 .1.1耐压机设置为：3200V/10mA/5S

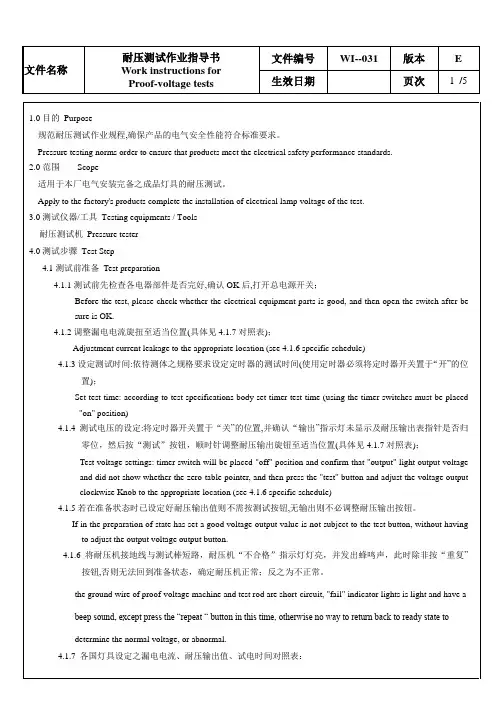

耐压测试作业指导书(中英文)
1.0目的Purpose
规范耐压测试作业规程,确保产品的电气安全性能符合标准要求。
Pressure testing norms order to ensure that products meet the electrical safety performance standards.
2.0范围Scope
Current
输出
电压Output voltage
试电
时间Test Time
测试部位Test components
测试方法Method of testle
0.5mA
1500V
3S
A、不同极性的带电部件之间。Between the Different polarity of the charged components.
b).顺时针方向旋转耐压输出旋钮,直到得到所需要的电压值进行测试；
Clockwise rotation output voltage knob until the voltage needed to get value for testing;
c).漏电电流大于设定电流时，会立刻送出不合格信号(“不合格”指示灯灯亮，且发出蜂鸣警告声)，此时除非按“重复”按扭,否则无法回到准备状态。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、围能高自动化技术股份制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：（四）测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地；2、以逆时钟方向将「电压调整旋钮」转到最低电压位置；3、按下电源开关，将电源开关切至的位置；4、将按键「AC/DC」切在即选择交流工频耐压测试，切在即选择直流耐压测试；5、将按键「SETTING CURRENT/ARC切在的位置（调整档位）；6、将RANGE打到实际测量标准下所要求电流的档位，如不确定，在测试时应按照由小至大的顺序调整，以提供有效的保护；7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮（漏电流设定）；8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮（电弧设定）；9、将按键「SETTING CURRENT/ARC」切在的位置（测试档位）；10、将按键「TIMER」切在的位置，对照面板的TIMER显示值，跟据测试所需调整TIMER的旋钮；或将按键「TIMER」切在的位置，即不选用定时器；11、将测试线从RETURN端子连接到被测设备上；12、将红色高压测试棒的插接端子插入「高压输出端子」，并且将另一端连接到被测设备；13、按「START」一次，画面显示STBY(STAND BY，准备开始)；14、再按「START」开始测试，测试时红色警告灯会持续闪烁；15、调整「电压旋钮」使面板的电压显示值升至测试所需值，调整幅度匀速，应保持在200V/s左右；16、定时时间到后若待测物通过测试，则面板的PASS灯会亮起；17、若没有通过测试，则面板的FAIL灯会亮起，蜂鸣器开始鸣叫，此时将高压棒自被测体上移开，并按「RESET」可以使蜂鸣器及FAIL灯关闭，并且回到初始状态。
耐压测试仪日常点检作业指导书-WI-DG-T091-A0
AC/DC3000V
5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名
异常处理对策
备注：如出现异常请注明不良原因序号及异常处理对策序号 1.正常打“ √ ” 2.不正常打“ × ” 3.未使用“
拟制:
杨建
审核:
批准:
B＆T-3-0常点检
部门 日期
工程部 2020.06.12
发行号码 版本
WI-DG-T091 A0
受控章区
一.目的： 为确保仪器功能处于正常测试状态，以保障产品的检验，确保产品的质量。
二.适用范围： 适用于本公司所有用于检验产品的耐压测试仪，其日常的操作和测试活动。
作业名称
直流（低）电阻仪日常点检封面
规格 版本
通用 A0
发行号码 日期
WI-DG-T091 2020.06.12
序号
工序名称
1 耐压测试仪日常点检
2 耐压测试仪日常点检记录表
文件编号 WI-DG-T091
页数 版本
1
A0
1
A0
日期 2020/6/11 2020/6/11
修订内容 首次发行
受控章区 核准 审核 制定
三.操作步骤： 1 开启耐压测试仪，检查仪器各项显示正常。 2 按照仪器操作说明书设置:输出电压为AC3000V(或DC3000V)，切断电流（W-High)设置为5.0mA,测试时间设置2 秒。 3 取外校准合格的《耐压测试仪点检器》。 耐压仪的低压输出导线连接至点检器的公共回路端（GND），高压输 出的导线连接至点检器的通过端（OK）。 4.按下耐压测试仪的启动按钮（TEST)进行点检测试，等设置时间到耐压机的绿灯亮起，判定是合格，说明预警 功能正常，手动按下仪器的复位按钮（RESET)。 5.取外校准合格的《耐压测试仪点检器》。 耐压仪的低压输出导线连接至点检器的公共回路端（GND），高压输 出的导线连接至点检器的报警端（NG）。 6.按下耐压测试仪的启动按钮（TEST)进行点检测试，测试仪红灯应亮起，并发出蜂鸣声，判定是不合格，说明 预警功能正常，手动按下仪器的复位按钮（RESET)。 7.耐压测试仪点检完成，将结果填写在《耐压测试仪日常点检记录表》中。 四.注意事项 ： 1 测试过程中，操作人的双脚应与大地绝缘，必须踩在操作台面下方的绝缘胶垫上。 2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行处理，待仪器 维修合格或更换新的仪器后，生产方可以继续进行。 3 点检器必须每年一次交由相关负责人进行外校准，操作人员应检查点检器在有效期内使用。 4 严格按照每4小时进行点检，确保仪器功能处于正常测试状态。 5 长时间不使用仪器，应切断仪器电源，保护仪器和节省电能。 6 保持点检器表面清洁，测试前后的点检器和各连接线应妥善保管，避免损伤破坏。 7.环境条件：温度为 23±5℃，湿度45-75%。
耐压测试仪点检作业指导书
作业指导书
产品：显 示器
工序号：
工程名：
机型：全 机种
接地电阻 测试仪点 检工装作
业指导书
作业方
法：
1 本规程适用于接地电阻测试仪（以下简称仪器）的操作及运行规定。
2 相关元件
标准电阻两个:1（0.110Ω±5%）；2（0.090Ω±5%）
3 操作及运行检查操作规程
3.1 检查仪器接地可靠、电源开关处于“关”状态、电流调节旋钮逆时针方向旋
3.2.2 如发现运行失常，应立即对仪器进行检查，查找原因,排除故障；并用功
能正常的仪器，对此前至前次仪器功能检查阶段的产品进行重新检验
3.4记录
每次功能检查应做好记录。
3.5 注意事项
操作时必须在坐椅和脚下垫好橡胶绝缘垫! 只有在测试灯熄灭状态,无高压输出状
态时,才能进行被试品的连接或拆卸操作.
批准:
审核：
拟制：
标准电阻2 / /
0.090Ω / /
按动复位开关，设置门限电阻为0.110Ω；将接地电阻测试仪的两输出端接在
/
/
/
/
标准电阻2的两极；按下启动钮，旋转电流调节旋钮使测试指标为25A时，未发出
/
/
击穿报警声音。表示仪器运行正常。
/
/
备注：
3.3 检查频次
数量 1 1 / / / / / /
3.3.1 使用前与使用后各一次（一般情况）；
文件编 号：
使用材料
名称
规格 数量
接地电阻 仪
CC2521
1台
/
/
/
/
/
/
/
/
/
/
耐压测试仪作业指导书
耐压测试仪作业指导书1耐压测试仪作业指导书修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。
二、范围操作 YD2673A 耐压测试仪测试公司产品的全过程。
三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。
二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三）技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。
2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。
五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。
三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。
AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。
5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。
经过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、目的：
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。
二、范围：
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟，开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻（300kΩ/30W）进行串联，漏电电流设置为10mA，然后把测试电
压从0V逐渐调制到3000V，对高压测试仪进行检查，具体见下表：
（1）如发现运行检查中出现不符合现象，须追溯到上次已检测的产品，并将仪器校准后，重新对产品进行检测，并保留相关记录；
（2）对高压测试仪进行运行检查需保留相关记录，并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次，并做好记录。
4.如果高压测试仪在点检过程中，没有发出长鸣警报声和产品超漏指示灯不长亮，证明高压测试
仪发生故障。
5.发生故障后，应及时停止使用，进行隔离，并加贴“暂停使用”字样标志，同时通知工程部进
行检修，送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回，同时换用其他经外校合格的高压
测试仪，点检合格后投入使用，重新对追回之产品进行抗电强度测试。
四、相关记录：
点检记录
制定：审核：批准：。
