基坑沙石回填技术交底
砂和砂石地基基础技术交底
砂和砂石地基本章适用于工业和民用建筑中的砂和砂石地基、地基处理、排水垫层以及地面垫层等工程。
一、材料要求1天然级配砂石或人工级配砂石，级配良好，不均匀系数Cu应大于5，宜采用质地坚硬的中砂、粗砂、砾砂、石屑或其他稳定性好、透水性强的无害工业废料。
在缺少中粗砂和砾砂的地区，当有试验依据时，可采用细砂，但宜同时掺入一定数量粒径20～50mm的碎石或卵石，其掺量应符合设计要求，拌合均匀，要求颗粒级配良好。
2级配砂石材料，碎（卵）石含量不得超过50%，不得含有草根、垃圾等有机杂物。
含泥量不宜超过5%，用作排水固结地基时，含泥量不宜超过3%。
碎石或卵石最大粒径不得大于垫层或虚铺厚度的2∕3，并不宜大于100mm。
二、主要机具一般应备有人力夯、蛙式打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铁丝、钢尺等。
三、作业条件1 对级配砂石进行技术鉴定，应符合设计要求。
2 回填前，应组织有关单位检验基槽地质情况，包括轴线尺寸、水平标高，以及有无积水等情况，办完隐检手续。
3 在地下水位高于基坑（槽）底面施工时，应采取排水或降低地下水位的措施，使地下水位降低至基坑底500mm以下，保持基坑（槽）无积水。
4 设置控制铺筑厚度的标志，如水平木桩或标高桩，或在固定边坡（墙）上钉上水平木桩或弹上水平线。
大面积铺设时，应设置5×5m网格标桩，控制每层铺设厚度。
四、操作工艺（一）工艺流程：→→→→→止塌土混入砂石垫层中。
基坑（槽）及附近如低于地基的孔洞、沟、井、墓穴等，应在未填砂石前加以填实处理。
对旧河暗沟应妥善处理，旧池塘回填前应将池底浮泥清除。
（三）级配砂石、用人工级配的砂石，应将砂石拌和均匀，达到设计要求。
并控制材料含水量，可参考表3.4.6。
（四）分层铺筑砂石：1砂和砂石地基应分层铺设，分层夯压密实。
2铺筑砂石的每层厚度，一般为150 - 200mm，不宜超过300mm分层厚度可用样桩控制。
技术交底(砂石地基换填)
1）铺筑砂石的每层厚度，一般为15-20㎝，不宜超过30㎝，分层厚度可用样桩控制，铺筑厚度可达35㎝，宜采用6~10吨的压路机碾压。
2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。
4） 铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
4找平和验收：
施工时应分层找平，夯压密实，并应设置纯砂检查点，用200㎝³的环刀取样，测定干砂1）的质量密度。下层密实度合格后，方可进行上层施工。用贯入度进行检查，小于试验所确定的贯入为合格。
2）最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。
三、质量标准
1保证项目：
1）基底土质必须符合设计要求。
工程名称
建设单位
监理单位
施工单位
交底部位
砂石地基换填
交底日期
交底人
接底人
一、施工准备：
1、材料及主要机具：
1）天然级配砂石或人工及配砂石：宜采用质地坚硬的中砂、粗砂、砾砂（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂级配应良好。
2）级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得垫层或虚铺厚度的2/3，并不宜大于50㎜。
5）洒水：铺筑的砂石应级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%-12%。
6）夯实或碾压；夯实或碾压的遍数，由现场实验确定。用木夯或蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50㎝。边缘和转角处应用人工或蛙式打夯机补夯密实。

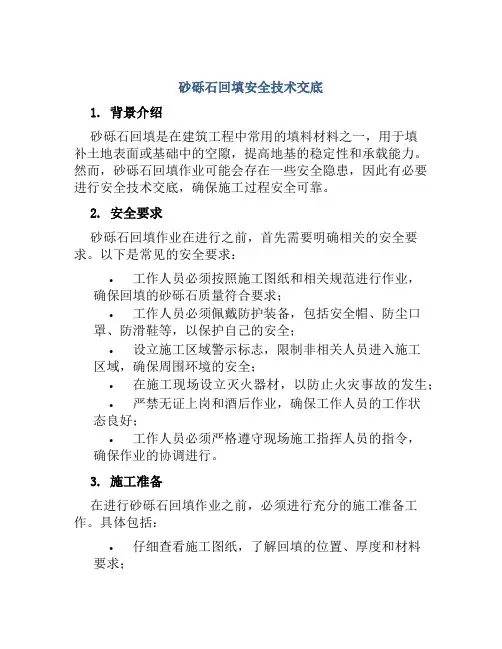

砂砾石回填安全技术交底
砂砾石回填安全技术交底1. 背景介绍砂砾石回填是在建筑工程中常用的填料材料之一，用于填补土地表面或基础中的空隙，提高地基的稳定性和承载能力。
然而，砂砾石回填作业可能会存在一些安全隐患，因此有必要进行安全技术交底，确保施工过程安全可靠。
2. 安全要求砂砾石回填作业在进行之前，首先需要明确相关的安全要求。
以下是常见的安全要求：•工作人员必须按照施工图纸和相关规范进行作业，确保回填的砂砾石质量符合要求；•工作人员必须佩戴防护装备，包括安全帽、防尘口罩、防滑鞋等，以保护自己的安全；•设立施工区域警示标志，限制非相关人员进入施工区域，确保周围环境的安全；•在施工现场设立灭火器材，以防止火灾事故的发生；•严禁无证上岗和酒后作业，确保工作人员的工作状态良好；•工作人员必须严格遵守现场施工指挥人员的指令，确保作业的协调进行。
3. 施工准备在进行砂砾石回填作业之前，必须进行充分的施工准备工作。
具体包括：•仔细查看施工图纸，了解回填的位置、厚度和材料要求；•对施工现场进行必要的清理，确保回填区域干净、平整；•确保所使用的砂砾石材料符合相关质量标准，如粒径、含水率等；•检查施工设备和工具的完好性，如砂石输送机、挖掘机等；•协调好相关的施工人员和监理人员，确保施工过程的顺利进行；•确定施工期限和计划，做好施工进度的把控。
4. 施工操作4.1 清理工作在开始回填砂砾石之前，需要先进行一些清理工作，确保施工环境的整洁。
具体步骤有：•清除回填区域内的杂物和垃圾，确保施工区域干净；•清理周围的水源和排水系统，确保水流畅通；•清理施工设备和工具，确保其正常运行。
4.2 回填砂砾石回填砂砾石是整个作业的核心步骤，需要注意以下事项：•按照施工图纸的要求，进行砂砾石的分批回填；•使用相关机械设备进行砂砾石的输送和均匀分布；•确保砂砾石的厚度符合要求，并进行必要的夯实。
4.3 安全防护在施工过程中，必须始终关注安全防护工作，保证工作人员的安全。

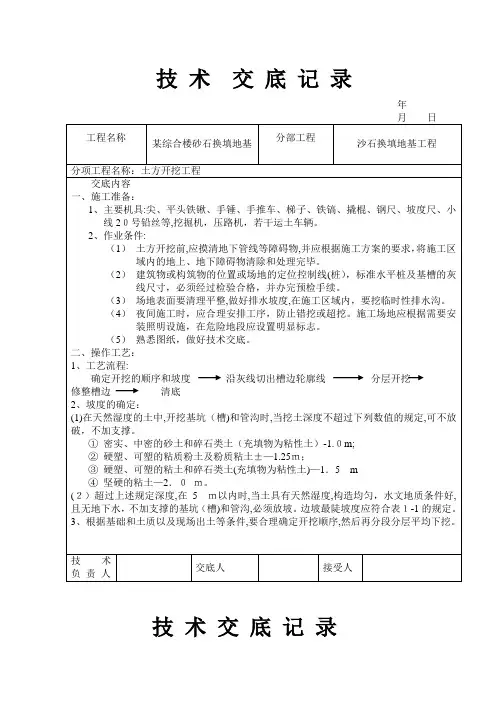

砂石换填地基施工技术交底
1、工艺流程:
确定开挖的顺序和坡度沿灰线切出槽边轮廓线分层开挖
修整槽边清底
2、坡度的确定：
(1)在天然湿度的土中,开挖基坑（槽)和管沟时,当挖土深度不超过下列数值的规定,可不放破，不加支撑。
1密实、中密的砂土和碎石类土（充填物为粘性土）-1.０m;
2硬塑、可塑的粘质粉土及粉质粘土±—1.25ｍ；
技术负责人交Fra bibliotek人接受人
技术交底记录
年月日
工程名称
某综合楼砂石换填地基
分部工程
地基与基础工程0１010２
分项工程名称：土方回填工程
各类土的边坡坡度
项次土的类别边坡坡度（高:宽）
坡顶无荷载坡质有静载 坡顶有动载
１、 中密的砂土1:１.00１:1.251：１.50
2、中密的碎石类土(充填物为砂土) 1:0.751：１.0０1:1.２5
5开挖尺寸不足:基坑(槽)或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度,在开挖前均应考虑。
6基坑（槽）或管沟边坡不直不平,基底不平：应加强检查，随挖随修,并要认真验收。
7施工中如发现有文物或古墓等，应妥善保护,并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或底下管道、电缆的地段进行土方施工时,应事先取得有关管理部门的书面同意，施工中应采取措施,以防损坏管线。
2)级配砂石材料,不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得垫层或虚铺厚度的2/３，并不宜大于50㎜。
3)主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6~10吨)、手推车、平头铁锹、喷水用胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。
砂石垫层施工技术交底
基础砂石垫层施工技术交底一、施工准备（一）材料要求1、砂、石在进场使用前必须经相应的检测机构进行复试，复试合格后方可使用。
2、宜采用质地坚硬的中粗砂、碎（卵）石。
3、级配砂石材料中不得含有有机杂物，碎石或卵石最大粒径不得大于垫层或厚度的2/3，并不大于50mm。
（二）施工机具1、根据设计厚度和施工条件，现场选用振动压路机或平板振动器进行碾压和夯实，平板振动器主要进行电梯基坑等边角部位的夯实。
2、使用的机具设备有：铲车、自卸汽车、压路机、手推车、平板振动机、铁锹、水泵、钢卷尺等。
（三）作业条件1、基槽已按设计要开挖至设计标高，各相关单位已进行了基础验槽，同意进行下道工序施工。
2、每铺设一层砂石前应对所覆盖的工程进行检测验收，合格后方可进行下一道工序的施工。
3、施工前，采用立桩法做好水平标志，以控制铺设的高度和厚度。
4、使用大型机械和汽车时，应事先确定好行走路线、装卸料场地、转运场地等。
5、作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。
6、当地下水位高于基底时，施工前应采取排水或降低地下水位的措施，使地下水位保持在基底（500mm)以下。
二、质量要求（一）主控项目1、砂石料经复试必须符合要求。
2、砂石垫层应均匀密实，压实系数应符合设计要求。
（二）基本项目1、砂石垫层表面的允许偏差为±20mm。
2、砂石级配必须正确并搅拌均匀，铺设厚度允许偏差为±50mm。
3、设计要求砂石垫层施工完成后的地基承载力不得小于***KPa（设计要求的地基承载力），施工完成后必须按照设计要求进行静载检测，合格后放可进行下道工序施工。
三、工艺流程砂石坚检测→技术交底→准备机具设备→清理基底→分层铺设砂石垫层→分层夯实→检验密实度→修整找平→验收四、施工工艺1、回填前应将基底地坪上的杂物、浮土清理干净。
2、检测砂石料的质量：有无杂质、粒径是否符合要求、含水量是否在控制的范围之内、级配是否符合要求。

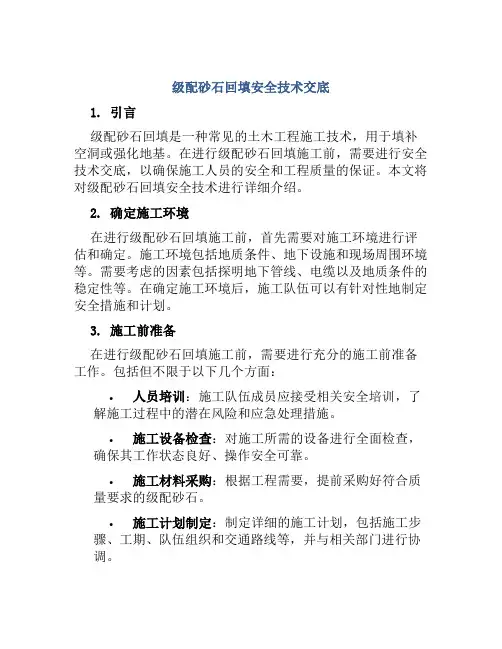

级配砂石回填安全技术交底
级配砂石回填安全技术交底1. 引言级配砂石回填是一种常见的土木工程施工技术，用于填补空洞或强化地基。
在进行级配砂石回填施工前，需要进行安全技术交底，以确保施工人员的安全和工程质量的保证。
本文将对级配砂石回填安全技术进行详细介绍。
2. 确定施工环境在进行级配砂石回填施工前，首先需要对施工环境进行评估和确定。
施工环境包括地质条件、地下设施和现场周围环境等。
需要考虑的因素包括探明地下管线、电缆以及地质条件的稳定性等。
在确定施工环境后，施工队伍可以有针对性地制定安全措施和计划。
3. 施工前准备在进行级配砂石回填施工前，需要进行充分的施工前准备工作。
包括但不限于以下几个方面：•人员培训：施工队伍成员应接受相关安全培训，了解施工过程中的潜在风险和应急处理措施。
•施工设备检查：对施工所需的设备进行全面检查，确保其工作状态良好、操作安全可靠。
•施工材料采购：根据工程需要，提前采购好符合质量要求的级配砂石。
•施工计划制定：制定详细的施工计划，包括施工步骤、工期、队伍组织和交通路线等，并与相关部门进行协调。
4. 安全措施在级配砂石回填施工中，需要采取一系列安全措施，以确保施工人员的安全。
以下是一些常用的安全措施：•安全帽：施工人员必须佩戴符合安全标准的安全帽，以防止头部受伤。
•防护服：施工人员应穿戴适当的防护服，包括鞋子、手套和工作服等，以防止受到砂石等物料的伤害。
•通风设施：对于较深的回填区域，应设置通风设施，确保施工人员的安全。
•人员疏散：制定疏散计划，并设置明确的疏散通道，以应对突发事件。
•施工区域限制：将施工区域划定清晰，并设置明显的警示标志，以限制非施工人员进入施工区域。
•工作现场安全巡查：定期对工作现场进行安全巡查，确保施工过程中符合安全要求。
5. 施工步骤级配砂石回填施工包括以下几个主要步骤：•准备工作：包括施工环境评估、施工前准备和安全措施落实等。
•土壤准备：对土壤进行处理，包括清理杂物、挖掘坑槽等。
砂石回填安全技术交底单
4、打夯时应注意：人力夯使用时应动作一致，步伐协调，举夯40公分左右，落点要垂直，防止打在脚上。在墙角或空间狭小的地方，应由一或两人进行打夯，防止人多影响作业。用机械打夯时，应注意拉线和扶夯机的人员必须套绝缘手套，穿绝缘鞋。所有打夯工作不得破坏砖胎模。电线有可靠漏电保护装置，阴天施工时应有防雨措施。非专业电工不得拆卸电机，不得任意开、关电路。
5、进入施工现场必须戴好安全帽，佩带好“在徐施工许可证”，不得酒后上班，施工现场不得抽烟。
施工单位：
中兴建设工程有限公司徐州分公司
第一项目部
交底人：
接受人：
工程名称：
徐州电业局民主北路86号职工住宅1#楼
施工部位：
基础砂石回填
本工程因设计要求在基础砖胎模内回填级配砂石，为保证安全生产，交底如下：
1、熟悉施工技术交底，严格按施工交底进行操作，不得图省时间而忽略工程质量。
2、回填时严格按交底配好砂、石比例，控制好含水率，因为用塔吊进行运输，施工时必须有专人指挥塔吊，指挥信号简单明了，无歧意。每次吊运时应检查钢丝绳有无断股、滑钩、卡环是否拧好，钢丝绳是否别在吊斗上。装的砂石必须低于吊斗上口，在吊斗边框上的石子必须清到斗里，防止落石伤人。夜间回填时应有良好的照明设施。
基础回填技术交底
基槽清理—检验土质—分层铺土耙平—夯的杂物清理干净，回填土的含水量是否在控制范围内，含水量偏高可采用翻松晾晒或均匀掺入干土等措施，偏低时采用预先撒水润湿等措施，
2、回填土应分层铺摊。铺土厚度为200-250㎜，人工打夯不大于200㎜，每层铺摊后，随之耙平。采用蛙式打夯机。每层至少夯打三遍，打夯应一夯压半夯，夯夯相连。分段填夯时交接处应填成阶梯形，梯形高宽比一般为1：2，上下层错缝距离不小于1.0ｍ
3、回填管沟时，用人工先在管子两侧填实直至管顶0.5ｍ以上时方可采用蛙式打夯机夯实。每层填土夯实后按规范进行环刀取样达到要求后再进行上一层的铺土
4、修整找平：填土完成后进行找平，超高的依线找平，低的补土夯实。
五、质量要求：
1、采用2:8灰土分层夯实回填；夯实至天然土密实处；
2、压实系数≥0.95；（环刀或现场取样送检）
3、整体倾斜值必须满足规范不大于千分之二的要求；
4、基础最终最大沉降量不大于60mm；
5、回填高度为散水面最低处（即小区室外地坪处）；相对于室内装修地面-0.45m位置；
六、成品保护
1、夜间施工应合理安排施工顺序，有足够的照明防止铺填超厚，严禁汽车直接倒土入槽。外墙抹灰达到强度时方可回填。
2、从建筑物中伸出的管线应妥善保护不得碰坏。
3、回填车辆应有专门进出道路，对管道经过部位应在回填前做好防护工作；
4、回填车辆出现场必须清理车身及轮胎，用水冲洗干净；
5、回填车辆经过市区道路时，必须加篷布遮盖，避免扬尘及土料洒落；
九、注：1、二组团1#、2#楼、7#、9#、10#楼基础回填均按照以上交底施工；
2、8#楼回填流程为：建筑物周边1m范围内用2:8灰土回填（地下水位以下用级配砂石回填）其他部位均用素土分层夯实回填；（地下水位为地下2.8m—3m位置）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做
分项工程施工交底时，应填
写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单
位各存一份。
2、当做分项工程施工交
底时，应
填写“分项工程名称”栏，其他技术交底可不填写。
编号 C01-1-02-029
工程名称 神华北电胜利能源有限公司综合楼 交底日期 2012-09-10 施工单位 北京城建北方建设有限公司
分项工程名称
回填土工程
交底提要
2:8灰土基坑回填
交底内容
3.2.3进行取样检测：对第一层回填土进行取样试验，监测其压实系数，以确定压实遍数。
合格后，进行下一层回填土施工，依次循环下去。
夯填全部完成后，应进行表面拉线找平，高的地方及时铲平，低的地方应补土夯实。
待回填到工作面比较宽的部位，采用压路机进行碾压，由地下室外墙由里至外依次碾压，碾压遍数控制在3-4次为宜。
整个过程由现场测量员全程进行标高测量，以便控制每层的压实厚度。
审核人
交底人
接受交底人
编号C01-1-02-029
表C2-1
工程名称神华北电胜利能源有限公司综合楼交底日期2012-09-10
施工单位北京城建北方建设有限公司分项工程名称回填土工程
交底提要2:8灰土基坑回填
交底内容
3.2.4土方回填应连续进行，尽快完成，灰土应当日铺填夯压，入槽灰土不得隔日打夯，夯实后的灰土，3d内不得受水浸泡，避免日晒雨淋。
回填示意图见下图：
审核人交底人接受交底人
