现浇混凝土板墙柱平整度垂直度质量控制方案
混凝土柱子表面平整度标准
混凝土柱子表面平整度标准一、前言混凝土柱子是建筑结构中承受荷载的重要构件。
其表面平整度决定了柱子的美观度、强度和使用寿命。
因此，在混凝土柱子的施工中，表面平整度是需要高度重视的。
本文将介绍混凝土柱子表面平整度的标准。
二、混凝土柱子表面平整度介绍混凝土柱子表面平整度是指柱子表面的平坦度、垂直度和曲率。
平坦度是指柱子表面的平整程度，垂直度是指柱子的竖直程度，曲率是指柱子表面的弯曲程度。
混凝土柱子表面平整度对柱子的美观度、强度和使用寿命有着重要的影响。
三、混凝土柱子表面平整度标准混凝土柱子表面平整度标准主要参考以下两个标准：1. GB 50203-2011《混凝土结构工程施工质量验收规范》GB 50203-2011标准中规定了混凝土柱子表面平整度的评定方法和标准。
标准规定了混凝土柱子表面的平整度、垂直度和曲率的要求。
平整度评定按照不同的表面平整度等级进行评定，分为A、B、C、D四个等级。
其中，A等级为最高等级，D等级为最低等级。
垂直度评定按照不同的垂直度等级进行评定，分为A、B、C三个等级。
曲率评定按照不同的曲率等级进行评定，分为A、B、C三个等级。
2. JGJ 63-2011《建筑工程混凝土结构工程施工质量验收规范》JGJ 63-2011标准中规定了混凝土柱子表面平整度的评定方法和标准。
标准规定了混凝土柱子表面的平整度、垂直度和曲率的要求。
平整度评定按照不同的表面平整度等级进行评定，分为A、B、C、D四个等级。
其中，A等级为最高等级，D等级为最低等级。
垂直度评定按照不同的垂直度等级进行评定，分为A、B、C三个等级。
曲率评定按照不同的曲率等级进行评定，分为A、B、C三个等级。
四、混凝土柱子表面平整度评定方法混凝土柱子表面平整度评定方法主要有以下两种：1. 直尺法直尺法是最常用的一种混凝土柱子表面平整度评定方法。
该方法需要使用平直的直尺和灵敏的手感。
将直尺贴在柱子表面上，用手感觉柱子表面是否平整。
平整度评定按照不同的表面平整度等级进行评定，分为A、B、C、D四个等级。
5.1 混凝土剪力墙垂直度、平整度的控制
检验合格率：检验合格率=（W-N）/W=（200-50）/200×100%=75%
中国建筑第五工程局
制表人：覃雪峰 制表日期：2012年6月
序号 1 2 3
4 5 6
不合格项 剪力墙根部胀模 剪力墙顶部胀模 剪力墙阴角处胀模
模板接缝处平整度超差 混凝土过振跑模 其他 合计
频数 27 9 7
3 2 2 50
中国建筑第五工程局
小组名称 课题名称 活动日期
盘锦佳兆业中心项目质量控制qc小组 混凝土剪力墙垂直度、平整度的控制 2012年6月—2012年9月
注册日期 注册号 课题类型 现场攻关型
培训学习
活动次数 活动宗旨
小组成员均接受TQC基础知识教育培训
每月3次 出勤率 98%
培训时间
发言率
48小时
100%
现场验证
剪力墙根部无定位钢筋，墙根部容易偏移。焊接定位 钢筋或埋置定位桩后，这一现象有了明显的改观。
周成
要因
由于模板排设方法不恰当，到剪力墙顶部及剪力墙阴
13 现场验证 角处仅剩小块板条，加固难度大，很容易产生胀模现 象，导致混凝土垂直及平整度超差。模板重新排设后， 垂直平整度有了明显提高。 覃雪峰 要因
序号 未端因素 确认方法 确认情况
工人属于操作者，但由于质量意识不高、工作责任心不强，常会 1 工人质量意识不 高 调查分析 导致施工工艺执行的随意性，质量会发生波动。通过项目经理、 项目班子对劳务公司及施工班组的谈话交流，工人责任心有了加 强，施工质量有显著提高。 2 新人多，水平参 差不齐 技术交底不到位 调查分析 对操作层进行岗前培训，使操作人员熟悉我司模板安装方法与质 量要求，有利于质量的提高。 经过现场资料查阅，技术交底针对性强，可操作性高，资料齐全， 并所有工人已签字确认。 由于劳务班组自检人员及项目部管理人员不仔细，没有在合模的 4 专检人员不仔细 调查分析 时候对每一板墙进行复核，导致混凝土成型后垂直平整度超差。 对此，要求劳务队增加专人自检，项目部制定并严格执行岗位责 任制。 5 通丝螺杆螺距过 大 现场验证 螺杆螺距过大，在混凝土振捣的时候容易松动，换成圆钢细丝螺 杆后，这一现象有了改观。 楞木扭曲、厚度不一，模板起皮、皱曲，会造成混凝土接缝不平， 混凝土垂直及平整度超差，经过认真选型、调换，效果有所改观。 覃雪峰 非要因 尹福军 要因 覃雪峰 非要因 涂兴宏 要因
控制浇筑过程中的水平与垂直度
控制浇筑过程中的水平与垂直度随着现代城市建设的快速发展，大量建筑物的兴建成为常态。
在建筑过程中，浇筑是一个重要的环节。
然而，由于浇筑过程涉及到混凝土的施工，往往容易出现水平和垂直度不准确的问题。
本文将探讨如何控制浇筑过程中的水平与垂直度，以保证建筑的质量和稳定性。
一、水平度的控制在浇筑过程中，保持水平度的准确性对于建筑物的结构是至关重要的。
首先，我们需要使用水平仪来测量地面的水平度。
在进行浇筑前，必须确保地面的水平度满足要求。
可以通过调整施工场地的土质或使用水泥砂浆来纠正地面的不平整。
其次，当进行混凝土浇筑时，使用模板来确保浇筑混凝土的水平度。
模板应该严密固定，以确保混凝土在浇筑过程中不会出现移动或变形。
在浇筑过程中，使用水平仪来检查模板的水平度，并根据需要进行调整。
浇筑时，要使用均匀的力量和角度，以确保混凝土能够平均分布在整个模板中。
另外，为了提高浇筑混凝土的水平度，可以采用振动器对混凝土进行振动。
振动器能够帮助混凝土更好地填充模板中的空隙，并排除混凝土中的气泡。
通过振动,可以使混凝土更加均匀地覆盖在模板上，从而提高建筑物的水平度。
二、垂直度的控制与水平度同样重要的是建筑物的垂直度，尤其是高层建筑。
保持垂直度的准确性可以确保建筑物的稳定性和安全性。
在控制垂直度时，我们首先需要使用垂直仪来测量建筑物的垂直度。
垂直仪可以帮助我们确定建筑物立柱或墙体的垂直方向。
在进行混凝土浇筑时，我们可以使用测量工具，如水平仪和直角尺来检查模板的垂直度。
在模板安装过程中，必须确保它们与地面保持垂直，以确保混凝土填充时能够保持垂直。
此外，在浇筑过程中，可以通过轻轻敲打模板来帮助混凝土更好地填充模板的边缘，从而提高建筑物的垂直度。
另外，在浇筑混凝土时，我们还可以使用混凝土泵来实现垂直度的控制。
混凝土泵能够将混凝土输送到需要的位置，并通过调整泵的位置和角度，使混凝土在浇筑过程中保持垂直。
通过使用混凝土泵，可以避免混凝土在运输过程中发生变形或流失，从而保证建筑物的垂直度。

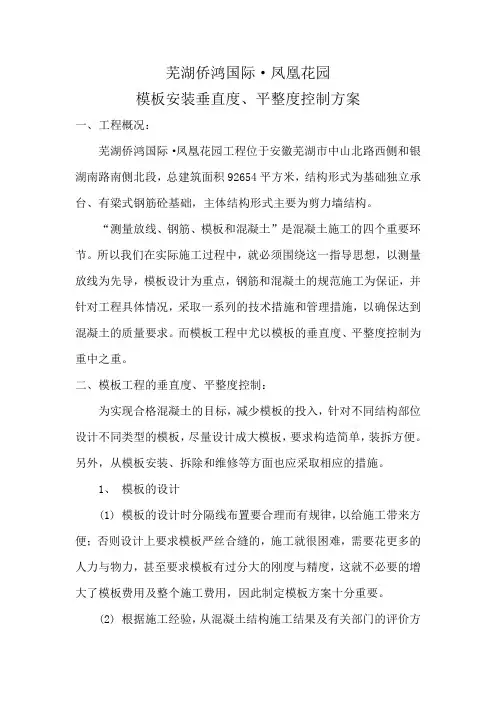

模板垂直度、平整度控制方案
芜湖侨鸿国际·凤凰花园模板安装垂直度、平整度控制方案一、工程概况：芜湖侨鸿国际·凤凰花园工程位于安徽芜湖市中山北路西侧和银湖南路南侧北段，总建筑面积92654平方米，结构形式为基础独立承台、有梁式钢筋砼基础，主体结构形式主要为剪力墙结构。
“测量放线、钢筋、模板和混凝土”是混凝土施工的四个重要环节。
所以我们在实际施工过程中，就必须围绕这一指导思想，以测量放线为先导，模板设计为重点，钢筋和混凝土的规范施工为保证，并针对工程具体情况，采取一系列的技术措施和管理措施，以确保达到混凝土的质量要求。
而模板工程中尤以模板的垂直度、平整度控制为重中之重。
二、模板工程的垂直度、平整度控制：为实现合格混凝土的目标，减少模板的投入，针对不同结构部位设计不同类型的模板，尽量设计成大模板，要求构造简单，装拆方便。
另外，从模板安装、拆除和维修等方面也应采取相应的措施。
1、模板的设计(1) 模板的设计时分隔线布置要合理而有规律，以给施工带来方便；否则设计上要求模板严丝合缝的，施工就很困难，需要花更多的人力与物力，甚至要求模板有过分大的刚度与精度，这就不必要的增大了模板费用及整个施工费用，因此制定模板方案十分重要。
(2) 根据施工经验，从混凝土结构施工结果及有关部门的评价方法来看，首先强调的观感，即梁柱线条是否通顺、结构表面是否平整、色泽是否一致、气泡是否较少、各处接缝是否干净利落等等。
(3) 模板应尽可能拼大，现场的接缝要少，且接缝位置必须有规律，尽可能隐蔽。
暴露在外的接缝，如工程允许，接缝处应设压缝条。
(4)各种构件连接部位必须做节点设计，针对不同的情况逐个画出节点图，以保证连续严密，牢固可靠，保证施工时有据可依，避免施工的随意性。
(5) 所设计模板块连接处要有足够的钢度，经得起反复装拆。
2、模板的安装为取得混凝土的质量效果，加强对模板的施工管理尤为重要，安装模板时应严格按模板组装图进行，对号入座，定点使用。
模板施工操作要点及质量控制措施
时代国际一期工程模板施工操作要点及质量控制措施编制人: 周小林审核人:审批人:宝腾建设集团时代国际工程部2021年11月19日模板施工操作要点及质量控制措施一、现浇板:材料的质量控制:所有龙骨合部选用60×80木方，并经压刨刨直成统一尺寸48×80mm，搁栅间距不大于250mm;楼板选用厚度为15mm的覆面木胶合板〔多层板〕。
(14.3)质量要求:尺寸统一、板厚一致,不允许有腐朽、霉斑、涂层流淌、不平、缺损、鼓泡、开裂、脱皮、散边等。
1、操作要点：1)、楼板模板支设根本原那么：顶板模压墙模、纵横墙到位、横墙模压纵墙模。
2〕、采用下底生根、外围设点，用经伟仪、水平仪投测的方法，把模板的控制标高引到柱角的钢筋上，拉线控制板的标高。
3)铺设模板主副龙骨、模板前，应先将墙体边线，采用吊线方法测引到顶模板面位置、每间在四周剪力墙内设置的固定标杆上，拉线控制顶板模板四边。
4)、水平钢管龙骨距墙边150mm，木龙骨在钢管龙骨之上，按垂直方向立放，间距200~250mm，木龙骨端头距墙150mm，上下层龙骨周边距墙尺寸一律拉线调齐、调平、调直。
5)、现浇板模板铺设时必须根据施工层柱墙钢筋上〔油漆、裹粘彩色胶带〕标高控制点。
现浇板必须先从四个角铺起，并与梁、墙、柱模板保持垂直。
并将锯割边朝向板相交边，严禁朝向砼一侧，铺完板验收合格后立即用纸胶带封贴拼缝。
6)、平台模板外表应清理干净后并涂刷隔离剂，严禁使用油性脱模剂，必须使用水性脱模剂；7)、顶托托板支座位置必须采用两根钢管并排传递承载的方式。
顶托支撑插入长度应以保证顶托支撑稳定及不发生偏移为原那么，伸出长度不应超出200mm，且不超过总长的1/3为宜。
2、质量控制要求:1)板面的提拱度是否满足设计要求，当现浇板跨度(L)大于 3.6时，要求跨中起拱L/400)；2〕板的拼缝是否严密，否那么必须用纸胶带封贴拼缝；当板缝大于5mm时必须返工重新铺设；3)楼板采用大尺量对角线，误差必须控制在标准范围内；4〕钢筋绑扎之前根据钢筋上的标高控制点通过拉线方式，检查板面标高、平整度是否符合图纸要求；5)在平台模板上弹出轴线检查梁和楼板边的轴线位置是否符合设计要求；现浇结构模板安装的允许偏差及检验方法3、质量检查事项:板面的提拱度是否符合设计要求，板缝是否严密，现浇板模板铺设是否方正，标高是否设计要求，平整度是否符合标准要求。
完整版)实测实量质量控制措施
完整版)实测实量质量控制措施1)指标说明：反映混凝土结构表面平整度。
2)合格标准：表面平整度≤6mm3)质量控制措施：在混凝土浇筑前，应设置水平控制线和垂直控制线，确保混凝土表面平整度符合要求。
3.垂直度（砼结构）1)指标说明：反映混凝土结构垂直度。
2)合格标准：垂直度≤5mm/m3)质量控制措施：在混凝土浇筑前，应设置垂直控制线，确保混凝土结构垂直度符合要求。
4.顶板水平度极差（砼结构）1)指标说明：反映混凝土顶板水平度。
2)合格标准：顶板水平度极差≤10mm3)质量控制措施：在混凝土浇筑前，应设置水平控制线和垂直控制线，确保混凝土顶板水平度符合要求。
5.楼板厚度偏差（砼结构）1)指标说明：反映混凝土楼板厚度偏差。
2)合格标准：楼板厚度偏差≤5mm3)质量控制措施：在混凝土浇筑前，应设置楼板厚度控制线，确保混凝土楼板厚度偏差符合要求。
6.施工控制线设置（砼结构阶段）1)指标说明：反映混凝土施工控制线设置情况。
2)合格标准：控制线设置符合设计要求。
3)质量控制措施：在混凝土浇筑前，应按照设计要求设置施工控制线，确保混凝土施工控制线设置符合要求。
二．砌筑工程1.表面平整度（砌筑工程）1)指标说明：反映砌筑工程表面平整度。
2)合格标准：表面平整度≤5mm3)质量控制措施：在砌筑前，应设置水平控制线和垂直控制线，确保砌筑表面平整度符合要求。
2.垂直度（砌筑工程）1)指标说明：反映砌筑工程垂直度。
2)合格标准：垂直度≤5mm/m3)质量控制措施：在砌筑前，应设置垂直控制线，确保砌筑垂直度符合要求。
3.方正度（砌筑工程）1)指标说明：反映砌筑工程方正度。
2)合格标准：方正度≤5mm3)质量控制措施：在砌筑前，应设置水平控制线和垂直控制线，确保砌筑方正度符合要求。
4.外门窗洞口尺寸偏差（砌筑工程）1)指标说明：反映砌筑工程外门窗洞口尺寸偏差。
2)合格标准：洞口尺寸偏差≤10mm3)质量控制措施：在砌筑前，应按照设计要求设置门窗洞口控制线，确保砌筑门窗洞口尺寸偏差符合要求。
混凝土墙柱平整垂直规范
混凝土墙柱平整垂直规范混凝土墙柱是建筑物中起支撑和分隔作用的关键部件。
为了确保墙柱的稳定性和可靠性，其平整度和垂直度必须符合相应的规范。
本文将介绍混凝土墙柱平整垂直的规范要求和施工措施，以确保建筑物的结构安全和质量稳定。
1. 平整度规范要求混凝土墙柱的平整度是指墙柱表面的平整程度，也就是水平方向上的偏差。
平整度直接影响墙柱的视觉效果和施工工艺的进行。
以下是混凝土墙柱平整度的规范要求：•墙柱表面平整度应符合国家相关标准（如GB 50352-2005《建筑装饰装修工程混凝土结构工程验收规范》）的要求。
•墙柱表面平整度可采用水平仪或线测量仪进行检测。
•墙柱表面平整度应控制在允许偏差范围内，一般不应大于5mm。
•墙柱表面的孔洞或凹凸不平应修补处理，以确保表面平整。
2. 垂直度规范要求混凝土墙柱的垂直度是指墙柱在竖直方向上的偏差程度，也就是墙柱的直立程度。
垂直度是影响墙柱结构的重要指标，对保证墙柱的稳固性和承载能力具有关键作用。
以下是混凝土墙柱垂直度的规范要求：•墙柱的垂直度应符合国家相关标准的要求，一般不应大于1‰。
•垂直度可通过水准仪或测量仪器进行检测。
•墙柱的垂直度差异不应大于允许偏差范围，一般不超过10mm。
•在建设过程中，应采取必要的支撑和固定措施，确保墙柱的垂直度稳定。
3. 施工措施为了满足混凝土墙柱的平整垂直规范要求，施工过程中需要采取一系列的措施来保证墙柱的质量。
以下是一些常用的施工措施：3.1. 施工前准备 - 施工前应对模板进行检查和修复，确保模板的平整度和垂直度符合要求。
- 准备好水平仪、线测量仪、水准仪等测量工具，以确保测量的准确性。
- 对施工人员进行培训，使其熟悉施工规范和控制墙柱平整垂直的方法。
3.2. 模板安装 - 在模板安装过程中，要确保模板的平整度和垂直度符合要求。
- 安装模板时，应采用适当的支撑和固定措施，以保证墙柱的水平度和垂直度。
- 安装模板后，应检查模板是否固定稳定，必要时进行调整和修复。
5.1 混凝土剪力墙垂直度、平整度的控制
1、经济效益 结构质量提高，其抹灰厚度可减少5mm，总抹灰面积为60.8万平米，
节省用料：608000×0.005=3040m3，节约材料费：3040×280=851200元； 节约人工费：608000×2=1216000元；共计实现效益=材料费+人工费 =85.12+121.6=206.72万元
b.用200mm长直径25mmPVC管取代螺杆塑料套管，此pvc管也就相当于内撑 使用。
由于剪力墙截面尺寸为200mm，根部焊定位筋长度根据墙体位置线焊接
也为200mm长，而水泥内撑长度为195mm，如果再放置不平，有效长度会更
小，模板一紧固，剪力墙上部相对于底部要往里紧收，再加上底部侧应力大，
实施效果：重新排列模板组合方式，有效的消除了剪力 墙顶部及阴角处的垂直度、平整度误差。
中国建筑第五工程局
实施五：规范内撑设置
水泥内撑与PVC管内撑混合使用。
a.剪力墙钢筋在绑扎的时候，由栋号长及质检员控制，按照标高线，确保钢筋 水平绑扎。在水平钢筋上放置水泥内撑，用扎丝将之与钢筋绑扎牢固，防止模 板加固或混凝土浇筑时候振捣棒振动脱落。
中国建筑第五工程局
可行性分析
针对剪力墙施工特点，编制了剪力墙模
实
板专项施工方案，做到技术先进，措施落
现
实。
目
项目领导班子有着丰富的施工经验。掌
标
握了剪力墙质量控制要点。并在过程中对
小组活动鼎力支持，为目标实现提供强有
力的保证。
小组成员的技术力量、自身素质、业务 水平较高，具有创新的思维方式、踏实的 工作作风，在施工中坚持开展活动，攻克 了较多施工技术、质量难题，是目标实现 的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现浇混凝土板墙柱平整度垂直度质量
控制方案
现浇混凝土板、墙柱平整度、垂直度的质量控制方案
一、混凝土板的平整度模板支撑改进和不断完善模板支撑体系
1、模板支撑体系中禁止做法
①禁止使用较差模板，最好使用较好的模板；
②禁止使用方木的宽面，必须是长边垂直于模板面；
③禁止使用方木做支模架立杆；
④禁止同一面使用不同规格的方木；
⑤禁止立杆支撑悬空；
⑥禁止梁底使用垫木块支撑，钢管支撑必须贴模板底；
⑦禁止固定模板件使用方木，只能使用钢管；
⑧外侧模梁板严禁用铁丝拉；
2、模板支撑体系的做法和要求
A、底板支撑体系的做法和要求
①模板与模板之间的拼缝控制在2mm以内，拼缝之间最好用木工专用胶带粘贴；
②平板铺设时，对于跨度较大的板在中间部位起5mm左右的高度；
③选用平直的方木铺设在板底或梁底，间距控制在150~200mm左右；
④板底方檩木铺设离梁边距离不大于150mm；
⑤大板跨、楼板厚度比较大的板，中间板底方檩木应加密；
⑥梁步步紧不得大于600mm；
⑦大板跨、楼板厚度比较大的板立杆支撑应双扣件固定；
⑧按规范设置纵横扫地杆；
⑨大板跨、楼板厚度比较大的板，中间支模架必须设置剪刀撑；
⑩在三道墙体同一端，采用钢管水平对拉，以增加模板支撑整体
性。
⑾模板支撑应隔层拆除；
3、顶板平整度测量工具、测量方法
测量工具：激光扫平仪、塔尺、水准仪。
测量方法：
（1）按板的大小，划分为大板、中板和小板；大板测量9个
点，中板7个点，小板5个点，如下图；
小板中板大板
（2）把激光扫平仪固定在一个位置，用水准仪分别测出红外线在每个测量点塔尺上投射的标高；
（3）现浇砼板底面平整度的允许偏差为8mm，如出现极差≧
15mm，则整板所有测量点均视为不合格。
2、板平整度的控制流程
本工程板平整度的控制项目实测实量、分户验收制度严格执行，
具体的措施贯彻到整个施工过程当中：（1）模板安装后，施工单位进行自检，模板平整度控制在8mm之内；（2）自检并整改合格后，（4）板拆底模后自检，并把自检数据报送监理；（5）把模板的测量数据与混凝土的测量数据进行对比、总结；
3、施工过程中出现的问题及应对措施
（1）模板平整度的控制。
控制板底水平钢管的水平度，允许偏差同样为8mm；
（2）混凝土板平整度出现不合格点的情况及一般应对措施在施工过程中，板平整度不合格主要有板中间下沉、板边角下沉和整板倾斜三种情况。
A.板中间下沉的应对措施
板中间下沉常见于跨度较大的板，一般是由于安装模板时未按规范的要求进行起拱造成的。
B.板边角下沉
造成混凝土板边角下沉的原因很多，如木方、钢管不符合要求，浇筑混凝土地泵的振动，板底水平钢管不平等。
本工程施工过程中主要采用下列措施：支模板时，板底方木间距不能超过250mm，靠近梁边的方木距梁边少于150mm；清理不符合标准的方木；清理不符合要求的钢管；检查模板时先验收梁底标高，梁高合格后再测板底水平钢管。
C．整板倾斜
出现整板倾斜的情况，一般是由于板底水平钢管水平度没控制好而
造成，控制好板底水平钢管的水平度即可解决。
二、混凝土墙柱的垂直度、平整度及做法和要求
1、砼墙、柱模板支撑体系的做法和要求
①砼墙模板应进行尺寸混凝土墙柱的垂直度、平整度排版，尽量不出现小模板；
②墙板支模时在墙板钢筋下脚水平钢筋和纵向钢筋处焊接模板控制定位筋。
③在立外墙模板时，其模板必须下挂200mm（保证新老砼接头处平整度）。
③螺杆洞设置为板底以上第一道至板底≦250mm，顶板以下第一道至顶板≦250mm，其余均匀分部，横向螺杆控制在≦500mm。
④墙模板单面完成后，在钢筋墙板上设置模板限位条，按450mm梅花形放置，注意在模板拼缝处两边加密三道，顶板处一道，中间设二道
⑤在梁与墙之间的墙板用钢管将梁与墙整体夹在一起，防止墙与梁错位。
⑥墙模板的方木长度应从底部到顶部通长；
⑦墙模板的方木按250mm一道均匀分部，两边方木到端部；
⑧墙板柱底部必须要有板条进行加固和止浆措施；
2、混凝土墙柱的垂直度、平整度的测量
1、测量工具、测量方法及允许偏差
测量工具：激光水平仪、拉尺、靠尺、塞尺。
